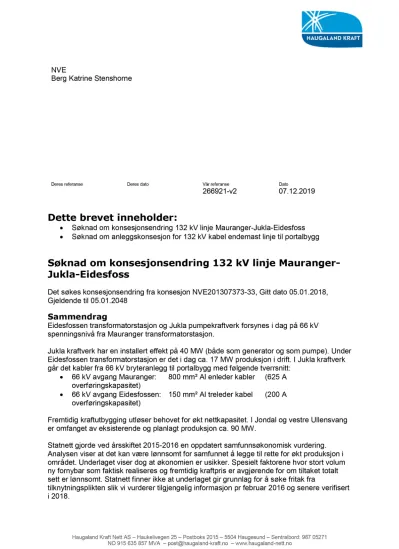

Dette brevet inneholder:Søknad om konsesjonsendring 132 kV linje Mauranger-Jukla-EidesfossSøknad om anleggskonsesjon for 132 kV kabel endemast linje til portalbygg

NVE

Berg Katrine Stenshorne

Deres referanse Deres dato Vår referanse Dato

266921-v2 07.12.2019

Dette brevet inneholder:

Søknad om konsesjonsendring 132 kV linje Mauranger-Jukla-Eidesfoss Søknad om anleggskonsesjon for 132 kV kabel endemast linje til portalbygg

Søknad om konsesjonsendring 132 kV linje Mauranger- Jukla-Eidesfoss

Det søkes konsesjonsendring fra konsesjon NVE201307373-33, Gitt dato 05.01.2018, Gjeldende til 05.01.2048

Sammendrag

Eidesfossen transformatorstasjon og Jukla pumpekraftverk forsynes i dag på 66 kV spenningsnivå fra Mauranger transformatorstasjon.

Jukla kraftverk har en installert effekt på 40 MW (både som generator og som pumpe). Under Eidesfossen transformatorstasjon er det i dag ca. 17 MW produksjon i drift. I Jukla kraftverk går det kabler fra 66 kV bryteranlegg til portalbygg med følgende tverrsnitt:

66 kV avgang Mauranger: 800 mm² Al enleder kabler (625 A overføringskapasitet)

66 kV avgang Eidesfossen: 150 mm² Al treleder kabel (200 A overføringskapasitet)

Fremtidig kraftutbygging utløser behovet for økt nettkapasitet. I Jondal og vestre Ullensvang er omfanget av eksisterende og planlagt produksjon ca. 90 MW.

Statnett gjorde ved årsskiftet 2015-2016 en oppdatert samfunnsøkonomisk vurdering.

Analysen viser at det kan være lønnsomt for samfunnet å legge til rette for økt produksjon i området. Underlaget viser dog at økonomien er usikker. Spesielt faktorene hvor stort volum ny fornybar som faktisk realiseres og fremtidig kraftpris er avgjørende for om tiltaket totalt sett er lønnsomt. Statnett finner ikke at underlaget gir grunnlag for å søke fritak fra

tilknytningsplikten slik vi vurderer tilgjengelig informasjon pr februar 2016 og senere verifisert i 2018.

266921-v2 Side 2av 11

Ny høyspentlinje Mauranger-Jukla-Eidesfoss-Herand ferdigstilles høsten 2020.

Linje er definert som en produksjonsradial og alle utgifter blir tariffert lokale produsenter.

Overgang til 132 kV driftsspenning er planlagt når bryteranlegg i Eidesfoss og Jukla må byttes (ca. år 2035).

Linjeprosjekt har blitt vesentlig dyrere enn planlagt og for å redusere kostnader og utnytte restlevetid på kabler og brytere i Jukla søkes det å etablere en T-avgreining ved

Godalsvatnet og bygge en og ikke to parallelle linjer inn til Jukla Kraftverk.

Strekning det søkes konsesjonsendring for.

HKN vil sende tilsvarende søknad til Statkraft og etterspørre en uttalelse. Uttalelsen fra Statkraft blir ettersendt til NVE.

Det er parallelt sendt FOS 14 søknad til Statnett for etablering av T-avgreining.

Begrunnelse for tiltaket

Forventet restlevetid for brytere og kabler i Jukla er 10-15 år. Planen er å utsette

investeringen i ny koblingsstasjon frem til kabler og bryteranlegg skal skiftes ut. (ca. 10-15 år) Dette gir en besparelse for kraftprodusentene. Eksisterende anlegg blir brukt ut sin levetid.

Linjekostnad (Mauranger, Jukla, Eidesfoss)) var i samfunnsøkonomisk analyse estimert til mellom 80 og 120 mill. Forventet kostnad før tilbudsutsendelse var ca. 100 mill.

Billigste tilbud fra entreprenør var 120 mill.

Halvveis i linjeprosjektet er forventet sluttkostnad 155 mill.

Forventet kostnad for koblingsanlegg ved Jukla kraftstasjon er 25 mill.

Med T-avgreining kan vi spare kostnader på 25 mill. knyttet opp mot ny koblingsstasjon og 1,5 til 2 mill. på å ikke bygge parallelle linjer til Jukla.

HKN ser på det som viktig å bruke de mulighetene som finnes for å redusere kostnadene for kraftutbyggerne.

Søknad om konsesjonsendringer omfatter følgende T-avgreining til Jukla Kraftverk.

Istedenfor to parallelle masterekker på strekningen Guddalsvatnet – Jukla Kraftverk, bygges kun en masterekke på denne strekningen (1,6 km). Opprinnelig planlagte master 35M, 36M, 37M, 38M, 39M og 41M, på strekningen Mauranger-Jukla utgår.

Det må videre gjøres følgende endring på strekingen Mauranger-Jukla.

Vedlegg 1.

Mast 34 flyttes og endres til en forankringsmast/endemast. Herfra loopes sammen til mast 9 på strekningen Jukla-Eidesfossen. Denne masten er allerede bygget.

Mast 2 ved Jukla kraftverk var av plasshensyn opprinnelig planlagt som en 2-kurs stålmast både for linje Mauranger-Jukla og Jukla-Eidesfossen. Her er allerede fundamentet ferdig støpt. Denne masten må derfor beholdes som en 2-kurs stålmast, men det monteres kun én kurs. Fasene strekkes da vekselvis.

 Venstre fase sett mot Jukla, monteres på øvre travers på venstre side av stålmast nr.

2.

 Midtre fase sett mot Jukla, monteres på nedre travers på venstre side av stålmast nr.

2.

 Høyre fase sett mot Jukla, monteres på midtre travers på høyre side av stålmasten.

Kontaktinformasjon:

Konsesjonssøker: Haugaland Kraft Nett AS Adresse:

Haukelivegen 25, 5529 Haugesund Org.nr.: 915 635 857

266921-v2 Side 4 av 11

Firma Haugaland Kraft Nett

AS Jøsok Prosjekt AS Jøsok Prosjekt AS

Kontaktperson: Vidar Sagen-Roland Kjetil Riseth Hegglid Sigurd Henjum Halsnes

Tlf: 97 55 60 07 97 30 68 24 97 30 68 43

Mail: Vidar.sagen-

[email protected]

Kjetil.hegglid@Josok- prosjekt.no

Sigurd.halsnes@Josok- prosjekt.no

Elektromagnetiske felt

Det er få bygg eller boliger i nærheten av anlegget som omsøkt. Det blir derfor sett på som ikke relevant å utføre magnetfelt beregninger for denne endringen.

Forholdet til beredskapsforskriften

I henhold til beredskapsforskriften plikter HKN å sikre de elektriske anleggene etter hvilken klasse de hører hjemme i. Det skal da sendes inn en egen separat melding til NVE om hvilken klasse anleggseier vurderer anleggene til å høre hjemme i:

«Melding om sikring av konsesjonspliktige anlegg» til NVE etter beredskapsforskriftens § 5- 9, 1. ledd – jf § 5-2 Klasser.

Retter og grunneiere

Konsesjon NVE201307373-33, Gitt dato 05.01.2018, Gjeldende til 05.01.2048 handterer grunneierforhold og endring involverer ikke nye grunneiere.

Driftsforhold

Haugaland kraft nett AS vil sette inn ledningsdifferensialvern som primærvern for T- avgreiningen Mauranger-Jukla-Eidefossen. Lengden på ledningene, rundt tjue kilometer, anses som teknisk håndterbart for en differensialvernløsning med fiberkommunikasjon gjennom jordlinen. Haugaland kraft nett AS vil legge inn impedansvernfunksjon med 4 trinn som reserve for differensialfunksjonen. Førstesonen i impedansvernet gis momentan utløsning og vil da kunne løse ut tilnærmet like hurtig som differensialvernet i enkelte feilsituasjoner. Dette anses som akseptabelt. En overstrømfunksjon med forsinket utkobling vil brukes som termisk beskyttelse. Varsel om jordfeil og retningen til feilen vil ivaretas gjennom et impulsrele eller en impulsfunksjon i impedans- og differensialvernet. Ledningen blir ikke automatisk koblet ut for jordfeil.

Ved feil på radial fra Jukla-Eidesfoss vil ikke Statkraft med Jukla Kraftverk kunne produsere slik som tidligere.

Radial fra Mauranger transformatorstasjon dekker Jondal sitt kraftbehov som i tunglast er på ca. 4 MW. Det er også mulig med reserve over 22 kV i tunglast og Eidesfoss kraftstasjon har magasin og ca. 24 timer reservekapasitet.

Vedlegg 2, Enlinjeskjema. Mauranger-Jukla-Eidesfoss Vedlegg 3, Enlinjeskjema for Eidesfoss transformatorstasjon.

Anleggsfasen

Ingen endring i forhold til opprinnelig plan.

Miljøplan og avbøtende tiltak

Ved detaljprosjektering av omsøkte tiltak som grunnlag for anleggsarbeid vil det bli utarbeidet en SHA-plan i samsvar med arbeidsmiljøloven og arbeidstilsynets retningslinjer. I tillegg vil det bli vurdert om det er behov for å endre eksisterende MTA-plan for linje Mauranger-Jukla- Eidesfoss. Denne miljøplanen inkluderer tiltak mot blant annet støy og forurensning i

byggetiden, avfallshåndtering og rehabilitering av terrengskader.

Annet

Denne konsesjonssøknaden blir også sendt til Statkraft for uttalelse.

Det er parallelt med konsesjonsendring sendt FOS 14 søknad til Statnett for etablering av T- avgreining.

266921-v2 Side 6 av 11

Søknad om anleggskonsesjon for 132 kV kabel fra endemast linje til portalbygg

Sammendrag

Haugaland Kraft Nett AS søker med dette anleggskonsesjon for ny 132 kV kabel fra endemast og inn i Jukla kraftverk (portalbygg).

I 2018 ble det gitt konsesjon for ny 132 kV ledning mellom Mauranger og Eidesfossen via Jukla kraftverk. I denne søknaden ble det ikke tatt med en løsning for kabelanlegget i Jukla kraftverk. Kabler i Jukla vil bli en flaskehals grunna overføringskapasiteten til det

eksisterende anlegget. Bryter og kabelløsning i Jukla Kraftverk er dimensjonert for 66 kV og vil ikke være skikket for spenningsoppgraderingen.

Opprinnelig plan var å bygge nytt koblingsanlegg med tilhørende bygg på utsiden av Jukla kraftverk.

På grunna behov for å utnytte restlevetiden til kablene og behov for å redusere kostnader omsøkes å legge ny kabel inn i portalbygg og koble oss på eksisterende kabler.

Kabler fra portalbygg til bryteranlegg inn i kraftstasjon (ca. 450 m hver vei) har 10-15 års restlevetid.

Haugaland Kraft Nett vil søke om å legge ny kabel fra endemast til portalbygg.

Det omsøkte 132 kV nettanlegget omfatter følgende:

 Ny 3x1x630 mm2 PEX 132 kV kabel fra endemast og inn til eksisterende bryterrom i portalbygg. Ca. 40 meter.

Begrunnelse for tiltaket

Jukla kraftverk ble bygd i 1974 og leverer produksjon ut på 66 kV. I forbindelse med utbygging av flere kraftverk i Jondals - området og et stadig større behov for å kunne overføre kraften ut, oppgraderer Haugaland Kraft Nett (HKN) linja Mauranger – Jukla – Eidesfossen. Den blir bygget som en 132 kV linje, men vil bli driftet på 66 kV inntil alle komponenter i anlegget er dimensjonert for 132 kV

systemspenning. 66 kV bryteranlegg er i dag plassert inne i kraftstasjon. Ved bruk av dagens løsning vil kabler inn i kraftstasjon bli en flaskehals.

Kontaktinformasjon:

Konsesjonssøker: Haugaland Kraft Nett AS Adresse:

Haukelivegen 25, 5529 Haugesund Org.nr.: 915 635 857

Firma Haugaland Kraft AS Jøsok Prosjekt AS Jøsok Prosjekt AS Kontaktperson: Vidar Sagen-Roland Kjetil Riseth Hegglid Sigurd Henjum Halsnes

Tlf: 97 55 60 07 97 30 68 24 97 30 68 43

Mail: Vidar.sagen-

[email protected]

Kjetil.hegglid@Josok- prosjekt.no

Sigurd.halsnes@Josok- prosjekt.no

Hva det søkes om

Det søkes her om å legge ny 3x1x630 mm2 PEX 132 kV kabel fra endemast og inn til eksisterende bryterrom i portalbygg. Ca. 40 meter.

Anleggskonsesjon: I medhold i lov 21.06.1990 nr.50 «Energiloven» §3-1 søkes det om anleggskonsesjon for anlegget beskrevet i søknad.

Konsesjoner som påvirkes av tiltaket

Referansenummer til eksisterende anleggskonsesjon for dagens 66 kV ledninger/jordkabler:

NVE 200205164-3

Referansenummer til overføring av konsesjon fra Statnett til Haugaland kraft nett AS:

201307373 (201709863)

Eier- og driftsforhold

Haugaland Kraft Nett AS skal eie og drifte 132 kV kabelanlegg fra 132 kV luftlinjer på utsiden av Jukla og inn til portalbygget til Jukla kraftverk. Ca. 40 m.

Fremdriftsplan

HKN ønsker å starte utbedring og ferdigstilling av arbeidet Q2 og Q4 i 2020. Oppstart kan bli

forskjøvet med tanke på når snøen forsvinner og en kommer frem til området. HKN er allerede godt i gang med utbyggingen av linjen mellom Mauranger og Eidesfossen. Det er av felles interesse mellom SK og HKN at utbedringene ved kraftverket vil bli gjort samtidig som planlagte utkoblinger i forbindelse med bygging av de nye ledningene. Dette vil redusere nedetid for eksisterende kraftprodusenter.

Beskrivelse og spesifikasjon av konsesjonssøkt tiltak

Jukla kraftverk befinner seg i Kvinnherad kommune i Hordaland.

Termisk overføringskapasitet i de to oljetrykkskablene i Jukla kraftverk er oppgitt av SK Mauranger (MVA – verdier ved 66 kV spenning):

- 66 kV jordkabel Jukla – Eidesfossen (3x150 mm2 Al) 200 A / ca. 22,8 MVA - 66 kV jordkabel Jukla – Mauranger (3x1x800 mm2 AL) 625 A / ca. 71,4 MVA

266921-v2 Side 8 av 11

I kabelkulvert er det ikke plass til at de to kabelsettene kan ligge ved siden av hverandre, derfor ligger de oppå hverandre. Det er litt uvisst om kablene ligger fullt og helt i sand eller delvis i luft i disse kabelkulvertene.

SK har meldt at gassmålinger av eksisterende 66 kV jordkabler antyder at kablene er dårlige.

Kabler ble regenerert i 2016 og estimert levetid er fra 10-15 år.

Det er allerede gitt konsesjon for utskifting av luftledningen mellom Mauranger og

Eidesfossen, men 66 kV jordkablene i Jukla kraftverk var ikke tatt med i denne søknaden.

Arbeidet med utskifting av 66 kV ledningene og bygging av ny 132 kV ledning hadde oppstart vår 2019 og vil være ferdig høsten 2020.

Enlinjeskjema over dagens anlegg er vedlagt i vedlegg 4 (unntatt offentligheten).

Vedlegg 5 for kabeltrase fra endemast og inn til portalbygg.

2.4 Spesifikasjoner

HKN vil eie 132 kV 3x1x630 mm2 Al kabelen fra endemast til portalbygg. Denne vil bli forlagt gjennom portalbygget, for så å følge de eksisterende oljekablene opp til koblingscellene i andre etasje til portalbygget. Her vil den nye 132 kV kabelen monteres i stålstativer og kobles mot eksisterende skinnesystem i taket. Nøyaktig løsning for dette er ikke bestemt, men vil bli avgjort i detaljprosjektering.

Enlinjeskjema over det nye anlegget er vedlagt i vedlegg 5 (unntatt offentligheten).

Totalt omsøkes det dermed:

- 40 m 132 kV jordkabler med tverrsnitt 630 mm2

Andre vurdere alternativ

Det må på plass en løsning for å hindre at Jukla kraftverk blir en flaskehals for det fremtidige overføringssystemet mellom Mauranger, Eidesfossen og videre til Herand. Det er vurdert flere alternativer for systemet og det er flere utfordringer med område som anlegget er plassert i som ligger til grunn for valgt løsning. Grunnet snømengder og stengte

veiforbindelser vinterstid er det ikke vurdert å benytte seg av et utendørsanlegg, da dette ikke vil være mulig å gjennomføre på en sikker og god måte.

Det er vurdert flere løsninger for hvordan best utforme anlegget:

- Bruk av eksisterende bryterrom inne ved kraftverket for bryteranlegg.

- Bruk av eksisterende portalbygg ved Jukla for bryteranlegg.

- Bruk av eksisterende tunnelnisje ca. 50 m inne i fjellet

Eksisterende bryterrom inne ved kraftverket (450 m inn i fjellet) er for lite til å kunne romme et nytt 132 kV bryteranlegg. Videre er flere løsninger for portalbygget vurdert, men den aktuelle plasseringen i andre etasje på bygget er for liten til å romme et 132 kV bryteranlegg.

Portalbygget vil da kreve omfattende oppgradering for å øke gulvareal og takhøyde for å få plass til bryteranlegget, samt montere traverskran for å gjøre det funksjonelt med tanke på vedlikehold og eventuell utskifting. Ved utbygging av anlegget vil en også koble fra

ledningene som gjør at Jukla kraftverk ikke får produsert noe under store deler av oppgraderingsperioden. Disse faktorene samt mye usikkerhet knyttet mot tilstanden til bygget gjør til at en ser på portalbygget som en ugunstig løsning.

Bruk av en eksisterende tunnelnisje er også blitt vurdert. Da det trengs omfattende utbedring av nisjen for å kunne bli tatt i bruk, samt at nisjen er plassert ca. 50 meter inn i fjellet. Blir det da sett på som en ugunstig løsning både systemmessig og teknisk. Statkraft har også vurdert om dette rommet skal bli tatt i bruk ved backup eller romme fremtidig trafo ved

utvidelse og som gjør dette til en ugunstig plassering, da det vil hindre muligheten for bruk av nisjen til formålet den ble bygget for.

Etablering av et nytt bygg ved siden av portalbygget blir derfor sett på som den beste tekniske løsningen, men vurdert for dyr.

Enlinjeskjema over vurderte alternativer er vedlagt i vedlegg 6 og 6,1 (unntatt offentligheten).

Forhold til landskapsvernområde

Området som anlegget vert etablert på er kontrollert for mulige konflikter ved bruk av www.kulturminnesok.no og www.naturbase.no

Det ble ikke funne noen områder som er i konflikt med der ny kabel blir plassert.

Elektromagnetiske felt

Det er få bygg eller boliger i nærheten av anlegget som omsøkt. Det eneste er en hytte ca.

800 meter unna. Det blir derfor sett på som ikke relevant å utføre magnetfelt beregninger for dette anlegget.

266921-v2 Side 10 av 11

Sikkerhet og beredskap

Skredkart fra NGI

Som en kan se på kartet befinner eksisterende portalbygg og planlagt kabel seg i

skredområde. Det er ikke blitt registrert noen skred i det aktuelle område siden kraftverket ble bygget i 1974. Ikke aktuelt for kabelprosjekt.

Forholdet til beredskapsforskriften

I henhold til beredskapsforskriften plikter HKN å sikre de elektriske anleggene etter hvilken klasse de hører hjemme i. Det skal da sendes inn en egen separat melding til NVE om hvilken klasse anleggseier vurderer anleggene til å høre hjemme i:

«Melding om sikring av konsesjonspliktige anlegg» til NVE etter beredskapsforskriftens § 5- 9, 1. ledd – jf § 5-2 Klasser.

Retter og grunneiere

Statkraft (SK) eier alt av grunn som blir berørt av utbedringen. Det vil utarbeides en avtale mellom HKN og SK for den aktuelle utbyggingen. Det er derfor ikke behov for å søke ekspropriasjonstillatelse eller forhåndstiltredelse.

Anleggsfasen

Under anleggsfasen vil all transport foregå på allerede eksisterende veier frem til Jukla kraftverk.

Miljøplan og avbøtende tiltak

Ved detaljprosjektering av omsøkte tiltak som grunnlag for anleggsarbeid vil det bli utarbeidet en SHA- plan i samsvar med arbeidsmiljøloven og arbeidstilsynets retningslinjer. I tillegg vil det bli vurdert om det er behov for å endre eksisterende MTA-plan for linje Mauranger-Jukla-Eidesfoss. Denne

miljøplanen inkluderer tiltak mot blant annet støy og forurensning i byggetiden, avfallshåndtering og rehabilitering av terrengskader.

KOSTNADER OG ØKONOMI

Det er ikke innhentet priser på anlegg fra leverandører, men basert på erfaringstall er det utarbeidet en kostnadskalkyle for det aktuelle prosjektet.

Beskrivelse Pris

Innkjøp av 132 kV jordkabler, endeavslutninger (pris og montasje) og

transport

800 000

Grøft og utlegging

Planlegging- og administrasjonskostnader

Riggkostnader

Usikkerhet

Besparelse uten parallell føring av linje (Godalvatnet til Jukla Kraftverk)

Sum investeringskostnad

Med vennlig hilsen

Vidar Sagen-Roland
