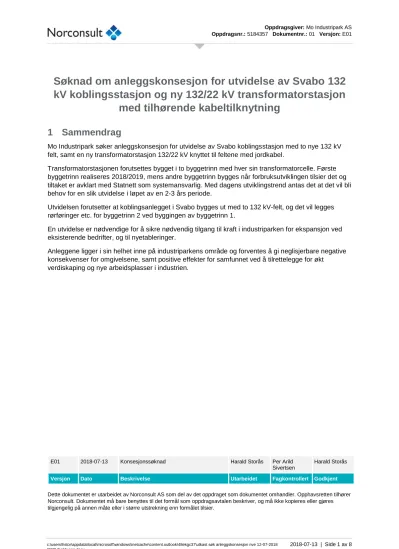

Søknad om anleggskonsesjon for utvidelse av Svabo 132 kV koblingsstasjon og ny 132/22 kV transformatorstasjon
med tilhørende kabeltilknytning
1 Sammendrag
Mo Industripark søker anleggskonsesjon for utvidelse av Svabo koblingsstasjon med to nye 132 kV felt, samt en ny transformatorstasjon 132/22 kV knyttet til feltene med jordkabel.
Transformatorstasjonen forutsettes bygget i to byggetrinn med hver sin transformatorcelle. Første byggetrinn realiseres 2018/2019, mens andre byggetrinn bygges når forbruksutviklingen tilsier det og tiltaket er avklart med Statnett som systemansvarlig. Med dagens utviklingstrend antas det at det vil bli behov for en slik utvidelse i løpet av en 2-3 års periode.
Utvidelsen forutsetter at koblingsanlegget i Svabo bygges ut med to 132 kV-felt, og det vil legges rørføringer etc. for byggetrinn 2 ved byggingen av byggetrinn 1.
En utvidelse er nødvendige for å sikre nødvendig tilgang til kraft i industriparken for ekspansjon ved eksisterende bedrifter, og til nyetableringer.
Anleggene ligger i sin helhet inne på industriparkens område og forventes å gi neglisjerbare negative konsekvenser for omgivelsene, samt positive effekter for samfunnet ved å tilrettelegge for økt verdiskaping og nye arbeidsplasser i industrien.
E01 2018-07-13 Konsesjonssøknad Harald Storås Per Arild
Sivertsen
Harald Storås
Versjon Dato Beskrivelse Utarbeidet Fagkontrollert Godkjent
2.1 Om søker
Søker er Mo Industripark AS, (Organisasjonsnummer: 914 780 152).
Dette er eiendoms- og infrastrukturselskapet i Mo Industripark som arbeider for at industrien har best mulige rammebetingelser.
Hovedoppgaven for Mo Industripark AS er å forvalte, utvikle og utføre drift av eiendommer,
infrastruktur, anlegg og utstyr i industriparken, samt tilrettelegge for nyetableringer og markedsføre industriparken som etableringssted.
Selskapet er organisert som et aksjeselskap med en konsernstruktur hvor morselskapet har 68 ansatte. Mo industripark AS har følgende eiersammensetning:
• Helgeland Invest AS 49,28%
• Celsa Armeringsstål AS 30,28%
• Øijord & Aanes AS 18,36%
• Sintef Molab AS 2,08%
Følgende kontaktinformasjon gjelder for omsøkt prosjekt:
• Besøksadresse: Halvor Heyerdahls vei 48, 8626 Mo i Rana
• Postadresse: Postboks 500 8601 Mo i Rana
• Kontaktperson: Odd Husnes, Avdelingsleder, MIP Kraftnett Tlf: 957 00 098
e-post: [email protected]
2.2 Søknad i henhold til energiloven
Det søkes anleggskonsesjon i henhold til energilovens §3-1 for følgende:
1. Utvidelse av 132 kV koblingsanlegg Svabo med to felt
2. Ny transformatorstasjon 132/22kV, inntil 2x110 MVA transformatorer og inntil 2 x 9 stk 22 kV felt
3. Inntil 2 sett 132 kV jordkabler 800 mm2 Al mellom transformatorer og bryterfelt i Svabo koblingsanlegg
Utvidelsen av 132 kV koblingsanlegg i Svabo vil bestykkes med effektbryter, skillebrytere, måle- transformatorer og 3 samleskinner, samt nødvendig vern og kontrollanlegg.
Ny transformatorstasjon 132/22kV planlegges bygget i to utbyggingstrinn hvor hvert trinn omfatter én transformator 132/22 kV med ytelse på 110 MVA og inntil 9 stk 22 kV bryterfelt.
Det søkes primært om anleggskonsesjon for begge byggetrinn. Sekundært søkes det om konsesjon for kun første byggetrinn.
Mo Industripark AS eier selv berørte arealer, og er konsesjonær for Svabo transformatorstasjon med tilhørende koblingsanlegg, ref. NVE 200709825-2.
2.3 Anleggets plassering
Figur 1 Kartskisse med lokalisering av tiltaket i Mo Industripark.
2.4 Fremdriftsplan
Planlagt fremdrift er som følger:
Konsesjonssøknad, innsendelse juli 2018
Konsesjon gitt av NVE aug/sept. 2018
Anleggsarbeider og bygg, oppstart sept. 2018
Montasjearbeider, oppstart februar 2019
Utprøving og idriftsetting April 2019
Mo Industripark har dialog med flere bedrifter som ønsker å etablere seg i industriområdet, og har klar avtaler som forutsetter at første byggetrinn bygges ut.
Statnett er kontaktet i forhold til første byggetrinn og har gjennom vedtak av 09.03.2018 om
installasjon og drift av systemvern tilrettelagt for én nye transformatorstasjon på 110 MVA, jf vedlegg 2 (unntatt offentlighet).
Det er gjennomført et en kost/nytte-vurdering av hensiktsmessige tekniske løsninger knyttet til kapasitetsutvidelsen, presentert i en rapport med teknisk-økonomisk analyse av omsøkte løsninger.
Videre er det satt i gang prosjektering og forberedelser for kontrahering for byggetrinn 1.
Det planlegges avholdt informasjonsmøte med Rana kommune angående anleggene rett over ferien.
4 Beskrivelse av anlegget
4.1 Begrunnelse for tiltakene:
Svabo transformatorstasjon har i dag en samlet transformatorytelse 132/22 kV på ca 400 MVA og en utendørs koblingsstasjon (132 kV) med 16 bryterfelt. Dette anlegget er i dag fullt utnyttet.
Utvidelsen med en ny transformatorstasjon på 110 MVA og 2 nye 132 kV bryterfelt ved Svabo koblingsstasjon er nødvendig som følge av økende kraftbehov blant Mo Industriparks eksisterende kunder, samtidig som også etablering av ny virksomhet på industriområdet er planlagt i løpet av 2018 og 2019. Det anses ikke å være reelle alternativer til den omsøkte løsningen.
Statnett har gjennom vedtak av 09.03.2018 om installasjon og drift av systemvern tilrettelagt for den nye transformatorstasjonen i første byggetrinn med én transformator på 110 MVA, jf. vedlegg 2.
Hvert byggetrinn vil gi ca 30% økning i tilgjengelig effekt for industrien i området. Dette åpner for ny verdiskapning basert på ren norsk kraft.
Utvidelsen med transformator nummer to vil avventes til kraftetterspørselen tilsier det og nødvendige nett-tekniske forhold og tiltak for ytterligere uttak er avklart med Statnett, som systemansvarlig.
Da tiltaket i sin helhet er lokalisert inne på industriområdet som er adgangsbegrenset forventes det ingen negative samfunns- eller miljøeffekter.
4.2 Beskrivelse av hva som skal bygges
4.2.1 Utvidelse av koblingsanlegget til Svabo
Utvidelsen av 132 kV koblingsanlegg i Svabo vil bestykkes med effektbryter, skillebrytere, måle- transformatorer og 3 samleskinner, samt nødvendig vern og kontrollanlegg.
Anlegget vil bli utvidet ved bruk av materiell og utforming i tråd med eksisterende anlegg. Eksisterende gjerde blir utvidet slik at de nye feltene blir en del av eksisterende høyspentanlegg.
Se vedlegg 1 - situasjonsplan
4.2.2 Ny transformatorstasjon 132/22 kV
Ny transformatorstasjon 132/22kV planlegges bygget i to utbyggingstrinn hvor hvert trinn omfatter én transformator 132/22 kV, ytelse 110MVA, og inntil 9 stk 22 kV bryterfelt. Statnett har gjennom vedtak av 09.03.2018 om installasjon og drift av systemvern tilrettelagt for én ny transformator på 110 MVA.
Se vedlegg 2.
4.2.3 132 kV jordkabel mellom transformator og Svabo koblingsanlegg
Jordkabel skal benyttes for forbindelse mellom nytt felt i koblingsstasjonen og ny transformatorstasjon.
Grøftedybde og nødvendig sikring vil avklares ved prosjekteringen av anlegget.
Kablene er dimensjonert ut fra at optimalt tversnitt normalt gir en belastningsgrad på mellom 50 og 60% av fullast. Med en transformatorytelse på 110 MVA innebærer dette at 3x1x800 mm2 er vurdert som optimalt tverrsnitt inn til hver trafo.
Ved kabling i byggetrinn 1 vil det også bli forberedt for byggetrinn 2.
4.3 Alternative løsninger
En utbygging av kun første byggetrinn er et alternativ som er omsøkt som sekundær løsning. Dette er aktuelt dersom det kan fremskynde konsesjonsvedtaket.
4.4 Systemløsning
Valgte spenningsnivå og transformeringspunkter følger av at tiltakene er tilpasset eksisterende koblingsstasjon og primært skal være en kapasitetsutvidelse for økt forsyningskapasitet til 22 kV distribusjonsnett.
Transformatorytelse for trinn 1 er dimensjonert ut fra dagens kraftetterspørsel og kapasitet i overordnet nett, jf. vedlegg 2. Byggetrinn 2 er dimensjonert ut fra trenden i forbruksutviklingen.
Tiltaket vil innebære at det også etablerers et systemvern iht. Statnetts krav som systemansvarlig.
Dette vernet innebærer at overordnet nett kan belastes mer, mens forbruk tilkoblet den omsøkte transformatorstasjonen forutsettes å være utkoblingsbart, (se vedlegg 2).
4.5 Sikkerhet og beredskap
Tiltakene vil sikres som normalt for respektive anlegg. I tillegg er området rundt anleggene
adgangsbegrenset. Anlegget antas å bli klassifisert som klasse 2-anlegg iht. beredskapsforskriften.
4.6 Sikkerhet mot flom og skred
Det aktuelle området for koblingsanlegget ligger nært bratt terreng og derfor delvis i et aktsomhetsområde for løsmasse og snøskred, jf. NVEs aktsomhetskart. Tomt tiltenkt
transformatorstasjonen ligger lenger fra fjellsiden og dermed utenfor dette området. Ingen av områdene er identifisert som skredfarlige.
Utbyggingskostnader for omsøkte tiltak er stipulert til henholdsvis 39 MNOK og 27 MNOK for
byggetrinn 1 og 2, slik at totalkostnad for begge byggetrinn forventes å komme på 66 MNOK. I tillegg kommer omkostninger ved tilknytning av den enkelte sluttbruker i form av nettstasjoner og kabling mm. på 22 kV-nivå. Mo industripark har områdekonsesjon for anlegg på industriområdet og denne søknaden omfatter derfor ikke disse anleggene. (omfattes av gjeldende områdekonsesjon).
Drift- og vedlikeholdskostnader av omsøkte anlegg er ikke analysert separat, men oppgavene vil håndteres av eksisterende driftsapparatet for dagens anlegg, og vil i så måte innebære en begrenset økning i løpende kostnader.
5 Virkninger for miljø, naturressurser og samfunn
5.1 Arealbruk
Arealbehov for koblingsanlegget er ca 2,1 daa.
Transformatorbygget vil få en grunnflate på omtrent 2x 0,22 daa.
Kabellengde er omtrent 80 - 100 meter lang, og vil legge begrensninger på aktiviteter og tiltak i en bredde på 2 - 5 meter.
Samlet sett beslaglegger tiltakene omtrent 3 daa.
5.2 Konsekvenser for miljø -og samfunnsinteresser
Da tiltaket i sin helhet er inne på industriområdet, omgitt av tilsvarende anlegg og industripreget bebyggelse og aktivitet, vil tiltaket ikke påvirke annen bebyggelse, bomiljø eller infrastruktur. Det vil av samme grunn heller ikke påvirke friluftsliv, rekreasjon, landskap, kulturminner, naturmiljø eller
naturmangfold.
5.3 Andre naturressurser
Tiltaket åpner for økt kraftproduksjon i regionen ved at muligheten for lokal avsetning for kraften må forventes å øke.
5.4 Forurensning, klima og miljømessig sårbarhet
Risiko for forurensning vil primært være knyttet til transformatoranlegget og fare for oljelekkasje. For anleggsfasen forutsettes dette håndtert med nødvendige forebyggende tiltak og beredskap. I driftsfase vil oljegruvene under transformatorene med eventuell felles oppsamlingstank gi nødvendig sikkerhet.
Dagens bruk av områdene tilsier at det ikke vil være drikkevannskilder nedstrøms anlegget.
Byggingen av ny transformatorstasjon vil innebære riving av et eksisterende lagerlokale med dertil følgende avfallshåndtering. I tillegg kommer normalt byggeavfall. For øvrig vil tiltaket ikke generere vesentlige avfallsmengder. Avfallshåndteringen vil baseres på kildesortering.
5.5 Samfunnsinteresser
Tiltaket forventes å gi en positiv sysselsettingseffekt ved at det åpner for nye etableringer i
industriparken. Det vil også bidra til å sikre eksisterende arbeidsplasser ved at eksisterende bedrifter vil kunne ekspandere sin produksjon som følge av tilgang til mer kraft.
Vedlegg
1. Situasjonsplan
Vedlegg unntatt offentlighet:
2. Vedtak etter §21 i fos om installasjon og drift av systemvern -132 kV Svabo-N.Røssåga BFK, datert 09-03-2018
3. Enlinjeskjema for anleggene
