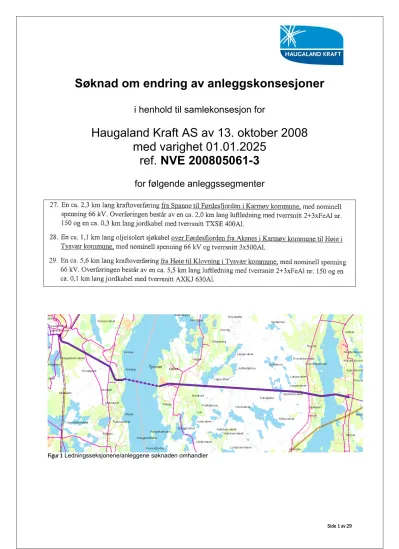

Søknad om endring av anleggskonsesjoner

Søknad om endring av anleggskonsesjoner

i henhold til samlekonsesjon for

Haugaland Kraft AS av 13. oktober 2008 med varighet 01.01.2025

ref. NVE 200805061-3

for følgende anleggssegmenter

Figur 1 Ledningsseksjonene/anleggene søknaden omhandler

Innholdsfortegnelse

1 Sammendrag ... 4

2 Generelle opplysninger ... 4

2.1 Søker ... 4

2.2 Søknaden gjelder ... 5

2.3 Ekspropriasjonstillatelse og forhåndstiltredelse ... 5

2.4 Anleggets beliggenhet ... 6

2.5 Gjeldende konsesjoner ... 7

2.6 Eier- og driftsforhold ... 7

2.7 Tidsplan for gjennomføring ... 7

3 Utførte forarbeider... 8

3.1 Tidligere forhold som gjelder ledning Spanne - Klovning... 8

3.2 Mulige løsninger som gir økt overføringsevne Spanne – Klovning ... 9

3.3 Alternativenes tekniske tilpasning og kostnad ... 12

3.4 Plan og bygningsloven ... 16

3.5 Undersøkelser etter lov om kulturminner ... 16

3.6 Forhold til naturmangfoldloven ... 17

4 Beskrivelse av anlegget ... 18

4.1 Kraftsystemplaner og overordnede planer ... 18

4.2 Beskrivelse av forsyningssituasjonen i området ... 18

4.3 Begrunnelse ... 18

5 Plassering av omsøkte anlegg ... 20

5.1 Bygg og apparatanlegg ... 20

5.2 Oppstart av anleggsarbeid og transport ... 20

5.3 Sikkerhet og beredskap ... 20

5.4 Kostnadsoverslag ... 20

6 Virkning for miljø, naturresurser og samfunn... 20

6.1 Arealbruk ... 20

6.2 Bebyggelse og bomiljø ... 20

6.2.1 Avstand til eksisterende bebyggelse og visuelle virkninger for denne .... 20

6.2.2 Elektromagnetiske felt og helse ... 21

6.2.3 Akustisk støy ... 22

6.3 Friluftsliv og rekreasjon ... 22

6.4 Landskap og kulturminner ... 22

6.5 Naturmangfold ... 23

6.6 Andre naturressurser, jord/skogbruk m.m. ... 23

6.7 Samfunnsinteresser ... 23

6.8 Luftfart og kommunikasjonssystemer ... 23

6.9 Utslipp og forurensning ... 23

7 Avbøtende tiltak ... 23

8 Innvirkning på private interesser... 23

9 Vedlegg ... 24

9.1 Enlinjeskjema (unntatt offentlighet) ... 24

9.2 Lastflytberegninger (unntatt offentlighet) ... 24

9.3 Kart over naturreservat og kulturminner ... 25

9.4 Liste over berørte grunneiere ... 28

9.5 Kart over boligfelt på Høie hvor kabling av luftledning er aktuell ... 28

9.6 Typiske master som vil anvendes på ledning Spanne - Klovning ... 29

1 Sammendrag

Tre vindmølleparker med samlet installert effekt 96 MW er innvilget konsesjoner. Vindmølleparkene er plassert i Tysvær kommune i Nord-Rogaland. Haugaland kraft, som områdekonsesjonær, har ikke overføringskapasitet i 66kV nettet som naturlig vil være overføringsnivå for vindkraften. 66 kV nettet må forsterkes.

Haugaland kraft har foreslått forsterkninger for å kunne overføre konsesjonsgitt vindkraft fra vindmølleparkene til Sentralnettet. Et alternativ som innebærer oppgradering av eksisterende 66 kV ledning mellom Spanne og Klovning, er foreslått. Det er estimert kostnader for tre ulike varianter av den ene løsningen. Andre alternative løsninger er kort nevnt men ikke utfyllende analysert.

Samfunnsøkonomiske kostnader for de tre variantene av hovedalternativet, indikerer at ombygging av ny parallell ledning i samme trase som dagens, kommer best ut. Den økonomisk billigste løsningen kan dog være vanskelig å realisere uten avbrudd i forsyningen. Alle master forutsettes skiftet.

Kostforskjellen mellom billigste løsning og alternative løsninger er relativt liten. Dersom kabling gjennom boligfeltet på Høie gjennomføres, blir Alternativ 2 litt billigere enn Alternativ 1. En løsning som innebærer bygging av en parallell ledning, er teknisk sett lettere å gjennomføre enn å bygge i eksisterende trase.

Denne søknaden om konsesjon for en forsterkning av eksisterende ledning, må anses som den mest umiddelbart realiserbare. Den er ikke nødvendigvis den framtidig mest korrekte. Myndighetene ved NVE må ha forståelse for at endringer i forutsetningene for løsningen eller nye ideer om et mer framtidsrettet nett, på et senere tidspunkt kan medføre forslag til andre alternativ enn den omsøkte løsningen.

Tiltakene omsøkt kan ikke ses å få uakseptable negative konsekvenser for landskap, naturmiljø, vassdrag eller kulturminner.

2 Generelle opplysninger

2.1 Søker

Konsesjonssøker er Haugaland kraft, postboks 2015 - 5401 Stord.

Haugaland kraft er et vertikalintegrert nett og produksjonsselskap med divisjonene Nett, Marked, Bredbånd og Produksjon.

Organisasjonsnummer: 970983074

Nøkkeltall for Haugaland kraft divisjon Nett:

173 ansatte

Inntektsramme 284 mill.kr. i 2012 60 000 nettkunder

16 transformator og koblingsstasjoner i overordnet nett (66kV) 2150 nettstasjoner i distribusjonsnettet 11kV og 22kV

Områdekonsesjon for kommunene Karmøy, Haugesund, Tysvær, Vindafjord, Sveio, Bokn og

Utsira i Nord-Rogaland og Sunnhordaland.

Kontaktperson:

Haugaland krafts kontaktperson for denne søknaden er:

Bendik Storesund E-post: bes@hkraft.no tlf. 47 63 47 90

2.2 Søknaden gjelder

Haugaland kraft søker om en endring av eksisterende anleggskonsesjoner, ref NVE200805061-3. Søknaden gjelder:



Økning av tverrsnitt og overføringskapasiteten til 2,0 km luftledning hvor

ledertverrsnittet foreslås hevet fra FeAl 150 til FeAl 300. En 0,3 km lang jordkabel legges om i ny trase med lengde 0,5 km og tverrsnittet til kabelen økes fra 1x3x400Al til 3x1x1600 Al. Endringen gjelder punkt 27 i gjeldene anleggskonsesjon som lyder:



Økning av tverrsnitt og overføringskapasiteten til 1,1 km sjøkabel hvor

ledertverrsnittet foreslås øket fra 1x3x500Al til 3x1x800 Cu. Endringen gjelder punkt 28 i gjeldene anleggskonsesjon som lyder:



Økning av tverrsnitt og overføringskapasiteten til 5,5 km luftledning hvor

ledertverrsnittet foreslås hevet fra FeAl 150 til FeAl 300. En 0,1 km lang jordkabel får tilsvarende øket tverrsnittet fra 1x3x630Al til 3x1x1600 Al. Endringen gjelder punkt 29 i gjeldene anleggskonsesjon som lyder:

Et ledningsstrekk mellom Apeland og Klovning stasjon på den omsøkte ledningen Spanne- Klovning, er allerede innvilget konsesjon for en ombygging av eksisterende 66 kV enkeltkurs til en dobbeltkurs på stålmaster,

NVE ref. 201307278-41

. Konsesjonstillatelsen for

dobbeltkursen begrenser linetverrsnittet til FeAl 150 for den ene kursen. Denne må økes til FeAl 300 slik at begge kursene får tverrsnitt FeAl 300.

2.3 Ekspropriasjonstillatelse og forhåndstiltredelse

Det søkes om følgende tillatelser for de anlegg som er omtalt og spesifisert i kapittel 2 og 3 av konsesjonssøknaden:

A) Anleggskonsesjon:

I medhold av lov av 29.06.90 nr. 50 «Energiloven» § 3-1 søkes det om anleggskonsesjon for bygging og drift de anlegg som er spesifisert i kapittel 2 og 3 i konsesjonssøknaden.

B) Ekspropriasjonstillatelse:

Haugaland Kraft AS tar sikte på å oppnå minnelige avtaler med de berørte grunneierne. I tilfelle slike forhandlinger ikke fører frem, søkes det, i medhold av lov av 23.10.1959 nr.3 ”Oreigningslova” § 2, om ekspropriasjonstillatelse for alle de rettigheter som er nødvendige for bygging og drift av anleggene beskrevet i kapittel 2 og 3.

C) Forhåndstiltredelse:

I medhold av Oreigningslova av 23.10.59 § 25, søkes det om tillatelse til å ta rettighetene i bruk slik at anleggene kan bygges før rettskraftig skjønn er avholdt. Begrunnelsen for dette er at utsettelser medfører store samfunnskostnader.

Liste over berørte grunneiere og hjemmelshaver vedlegges søknaden, se Vedlegg 4.

Det tas forbehold om eventuelle feil og mangler i listen over berørte grunneiere og hjemmelshavere. Dersom feil avdekkes, ber vi om at dette meldes til Haugaland Kraft AS ved kontaktperson gitt i kap. 2.1.

2.4 Anleggets beliggenhet

Omsøkte anlegg ligger i kommunene Karmøy og Tysvær i Rogaland. Anlegget er en 66 kV ledning fra transformatorstasjonen Spanne i Karmøy kommune til transformatorstasjonen Klovning i Tysvær kommune. Grensen mellom kommunene Karmøy og Tysvær, vist stiplet i kartskissen figur 2, går midt i Førresfjorden. Ledningsanlegget mellom Spanne og Klovning har 5 seksjoner beskrevet i

anleggskonsesjonen. Disse er:

1. Jordkabel 0,3 km 1x3xTXSE 400Al 2. Luftledning 2,0 km FeAl 150 3. Sjøkabel 1,1 km 1x3xOKRA 500AL 4. Luftledning 5,5 km FeAl 150 5. Jordkabel 0,1 km 1x3xAXKJ 630AL

Konsesjonen skiller de 5 seksjonene i 3 enkeltanlegg angitt som delanlegg nr. 27, 28 og 29 i samleskonsesjonen.

Figur 2 Oversiktskart

2.5 Gjeldende konsesjoner

Anleggene omsøkt er innbefattet i Anleggskonsesjon meddelt Haugaland Kraft AS 13. okt.

2008 med varighet 01.01.2025, ref. NVE200805061-3.

2.6 Eier- og driftsforhold

Haugaland Kraft AS eier og drifter det konsesjonssøkte anlegget.

Det omsøkte anlegget vil fra 1. januar 2016 eies og driftes av HK Nett AS. Konsesjonsendringene i forbindelse med selskapsendringen pågår.

2.7 Tidsplan for gjennomføring

Gjennomføringsplanen for omsøkte forsterkninger forutsetter ferdigstillelse i rimelig tid før 2020, dvs.

2019.

Aktivitet Q4 2015 Q1+Q2

2016

Q3+Q4 2016

Q3+Q4 2017

Q1+Q2 2018

Q3+Q4 2018

Q1 2019

Konsesjonsbehandling

Spesifikasjon og anbudshåndtering Detaljprosjektering

Ledningen Spanne - Klovning

1

2 3 4

5

Bygging Idriftsetting

3 Utførte forarbeider

3.1 Tidligere forhold som gjelder ledning Spanne - Klovning

Den omsøkte anleggskonsesjonsendringen er påkrevd som følge av 3 vindkraftprosjekter med innvilget konsesjon. Disse er Dalsbygda vindpark med planlagt installert effekt 42 MW, Tysvær vindpark med 39 MW og Gismarvik vindpark med 15 MW. Alle anleggene vil mate inn mot Sentralnettet via 66 kV stasjonen Klovning. Ledningen mellom Klovning og Sentralnettstasjonen Spanne har i driftsovervåkingen en angitt overføringsevne på 509A som tilsvarer 52 MVA referert 60 kV. Ledningsseksjonene kan om nødvendig kjøres noe over dette.

Klovning transformatorstasjon fikk godkjent en endring i anleggskonsesjonen for stasjonen i 2013. Ny konsesjon gav tillatelse til å erstatte en 10 MVA 60/23 kV transformator med en 20 MVA enhet. Ny konsesjon er datert 4. april 2013 NVE 201301993-2. Endringen har ingen innvirkning på

overføringskapasiteten for de nye vindkraftanleggene.

Haugaland Kraft er innvilget anleggskonsesjon for bygging av ny 66 kV ledning fra Klovning til ny transformatorstasjon i Haugaland Næringspark, Gismarvik i Tysvær kommune. Konsesjonen gjelder fra 5. mars 2015, NVE ref. 201307278-41. Den nye 66 kV ledningen mellom Klovning og Haugaland Næringspark ivaretar overføringsbehovet på 15 MW for en eventuell Gismarvik vindpark utbygging.

Haugaland Kraft har søkt om endring i anleggskonsesjonen for 66 kV ledningen fra Høie til Klovning i Tysvær kommune. Gjeldende konsesjon er nedfelt i Haugaland Kraft anleggskonsesjon av 13.

oktober 2008, NVE ref. 200805061, anlegg nr. 27. Omsøkt endring av gjeldende konsesjon ble avslått av NVE 16. juni 2015, NVE ref. 201407017-6. Søknaden gjaldt tillatelse til å legge 0,4 km luftledning i kabel på grunn av bolighus oppført innenfor Haugaland Kraft sitt rettighetsbelte på 20 m. Boligen har 15 cm klaring til avstandskravene i FEF2006 tabell 6-2. Tysvær kommune fremmet ønsket om

kabling.

Haugaland Kraft er pålagt å anskaffe reservedeler til sjøkabelanlegget over Førresfjorden. Selskapet har reservemuffe med unntak av ferskvare som papir og pakninger. Disse anskaffes fra Nexans ved behov. Sjøkabelanlegget er av typen OKRA 1x3x500mm² Al oljekabel med trykktanker i en ende.

Anlegget er installert i 1979 og 36 år gammelt. Antatt teknisk levetid er 50 år.

Det er inngått en avtale med REN om innkjøp av reservekabel for blant annet sjøkabelen over

Førresfjorden. Reservekabelen i REN-lageret blir PEX type enlederkabler med tverrsnitt 3x1x800mm² Cu. Haugaland Kraft foretar en revisjon av oljetankanlegget i mars 2016 på grunn av tapt mulighet for å sjekke oljenivået i tankene. Tiltaket vil ikke nødvendigvis gi øket teknisk levetid for selve sjøkabelen men er nødvendig for å drifte kabelen forsvarlig.

Vedlikeholdstiltaket og REN-avtalen påvirker ikke overføringskapasiteten mellom Spanne og Klovning.

Sunnhordaland kraftlag, Haugaland kraft og Statnett skal i samarbeid utvide 300 kV anlegget i Spanne og installere en ny 300/66 kV transformator med ytelse 200 MVA i 2016/2017. Det skal i tillegg settes opp et nytt kontrollbygg for 300 kV anlegget som skal betjene Sentralnettet i Spanne stasjon.

Det nye kontrollbygget som Statnett etter intensjonen skal overta, kommer i konflikt med 66 kV kabelen 3x1x400mm² Al som ligger mellom stasjonsbygningen, som rommer 66 kV koblingsanlegget i Spanne, og luftledningen mellom Spanne og Klovning. Kabelen må flyttes midlertidig og ny

permanent forlegning må etableres. Endringene i Spanne Sentralnettstasjon er godkjent av NVE 18.

august 2015, NVE ref. 201502406-12. Kabelen i ledningen Spanne – Klovning, 3x1x400mm² Al, ble uteglemt og ikke tatt inn i konsesjonssøknaden av 18. august 2015.

Anleggskonsesjonen for 66 kV ledningen Spanne – Klovning er Haugaland Kraft anleggskonsesjon av 13. oktober 2008, NVE ref. 200805061. Kraftledning nr. 27, nr. 28 og nr. 29 i samlekonsesjonen omfatter hele ledningen fra stasjon Spanne til stasjon Klovning. Kraftledning nr. 27 består av dellengdene 1 og 2 i Figur 2 Oversiktskart, kraftledning nr. 28 består av dellengden 3 og nr. 29 av dellengdene 4 og 5.

3.2 Mulige løsninger som gir økt overføringsevne Spanne – Klovning

Den eksisterende 66 kV ledningen mellom Spanne og Klovning har en alarm i Driftskontrollanlegget, SCADA systemet, for overføring ut over 509 A. Begrensende anleggsdel FeAL 150 luftledningen som har en dimensjonerende linetemperatur 50°C. Overføringsevnen for ledningen er bestemt ut i fra omgivelsestemperatur 20°C, vindhastighet 0,6 m/s og emisjonskoeffiesient 0,5 for linen. Maksimal overføring ved 60 kV er 53 MVA.

Kabelen, 0,319 km kabelen 3x1x400mm² Al PEX (TXSE), som ligger mellom Spanne koblingsanlegg og endemast for luftledningen mot Klovning har en belastningsevne 580A når den ligger uten nærførte belastede kabler. PEX-kabelen mot Klovning ligger alene bortsett fra en kort lengde i luft tett ved stasjonsvegg og inne i selve stasjonsbygget. Det vil være akseptabelt å belaste denne kabelen ut over 509A som per i dag er alarmgrensen for overlast.

Sjøkabelen OKRA 3x1x500mm² Al over Førresfjorden kan belastes 550A. Begrensningen ligger i landtaket. Strømføringsevnen til OKRA 3x1x500mm² Al sjøkabelen og 3x1x400mm² Al TXSE kabelen inn til Spanne stasjon vurderes som likeverdige. Strømføringsevnen til begge disse kablene kan settes til 550A.

Konsesjonsgitt vindkraft som skal mates inn på Sentralnettet via Klovning, kan få en installert effekt på 42+39+15 = 96 MVA. Forbruket i Klovning vil ligger over 6 MW selv ved lav last.

Effektoverføringen mellom Klovning og Spanne antas maksimalt å kunne bli 90 MVA eller 880 A referert 60kV. Hele ledningen mellom Spanne og Klovning i dag har følgende flaskehalser i forhold til en overføringskapasitet på 880 A:

 luftledningsseksjonene FeAl 150 med strømføringsevne 509 A forutsatt dimensjonerende linetemperatur 50° C og 727 A forutsatt dimensjonerende linetemperatur 80°C, lufttemperatur 20°C.

 2 kabler med begrenset strømføringsevne 550A

 en kort innmatingskabel i Klovning med strømføringsevne 725A

Dersom alle vindkraftprosjektene bygges ut, vil hele ledningen Spanne – Klovning måtte forsterkes.

Statnett ønsker et nytt kontrollbygg for Sentralnettet i Spanne. Kontrollbygget prosjekteres og vil bygges av Sunnhordaland kraftlagt (SKL) og Haugaland kraft, framtidige HK Kraft, i 2016.

Kontrollbygget vil plasseres sør for eksisterende 300 kV koblingsanlegg og bli liggende over nåværende 66 kV Al 400mm² kabel mellom 66 kV koblingsanlegget og endemast for luftledningen mot Klovning. Bildet i

Figur 3

viser eksisterende 66 kV Al 400mm² kabel med svart stiplet linje. Den gamle 66 kV kabelen vil måtte flyttes provisorisk i anleggsperioden for kontrollbygget. Det anses ikke hensiktsmessig å bruke dagens kabelføring etter at kontrollbygget står ferdig ettersom denne vil passere under kontrollbygget til Statnett.

Konsesjonssøknaden innbefatter

Legge 66 kV eller 132 kV kabel mellom 66 kV koblingsanlegget i Spanne og kabelmasten i Spanne i ny trase langs eiendomsgrensen til Spanne stasjon. Denne løsningen vil være en del av løsningene i alle alternativene 1 til 3. Ny kabel med en totallengde 550 m forutsettes lagt til erstatning for dagens 310 m lange kabel. Ny kabelføring innenfor gjerdet i Spanne stasjon er vist som lilla prikket linje i

Figur 3

.



Pluss ett av følgende alternative forsterkningsløsninger:

1. Oppgradere eksisterende 66 kV ledning fra FeAl 150 til FeAl 300. Oppgradere alle kablene fra henholdsvis Al 400mm², Al 500mm² og Al 630mm² til Al 1600mm² og Cu 800mm². Sanere gamle anlegg.

2. Bygge ny parallell 66 kV ledning med FeAl 300 luftledning, Al 1600mm² og Cu 800mm² kabler. Drifte ledningen med 66 kV. Sanere gammelt anlegg.

3. Bygge ny parallell 132kV ledning med FeAl 300 luftledning, Al 1600mm² og Cu 800mm² kabler. Drifte ledningen med 66kV. Sanere gammelt anlegg.

Figur 3 Luftfoto av Spanne stasjon med eksisterende 66 kV kabel for ledning Spanne – Klovning vist med stiplet sort linje.

Eiendomsgrensene er vist med blå heltrukket strek. Ny forlegning for kabel er prikket langs gjerdet.

I Haugaland kraft sitt nett kunne man også vurdert helt andre alternativer. Et slikt alternativ kan være å bygge

4. en ny ledning mellom stasjonene Klovning og Våg.

Et annet alternativ kan være å bygge videre på allerede konsesjonsinnvilget ledning fra Klovning til Haugaland Næringspark. Ledningen til Haugaland Næringspark kan

5. forlenges videre mot Røyksund og deretter mot enten Håvik eller Spanne.

Figur 4 Alternative forsterkninger for Spanne – Klovning ved bygging av nye ledninger andre steder i nettet.

De to alternativene med ny ledning Klovning – Våg (alt.4) eller ny ledning Haugaland Næringspark- Spanne/Håvik (alt.5) er grovt skissert prikket og stiplet i innrammet område i Feil! Fant ikke referansekilden.. Alternativet med forsterkning av eksisterende ledning Spanne – Klovning, enten i samme trase eller en trase kloss ved, er vist med heltrukket linje.

Ny ledning via Våg eller via Gismarvik og Håvik/Spanne anses som mer omfattende enn forsterkning av eksisterende ledning direkte fra Spanne til Klovning. Alternativene 4 og 5 med ledning til Våg eller via Gismarvik til Håvik eller Spanne, tas derfor ikke med i den videre behandlingen

3.3 Alternativenes tekniske tilpasning og kostnad

Det er overføringskapasiteten mellom Spanne og Klovning som må styrkes. Alternative forsterkninger av denne ledningen eller en parallell ledning er det som er omsøkt.

Kostnad per delelement i foreslått løsning, er listet opp i

Tabell 1

.

Kostelement Lengde

[km]

Pris [kkr]

Ny FeAl 300 luftledning isolert for 72,5kV, ferdig bygget 8,0 12 000 Ny FeAl 300 luftledning isolert for 145 kV, ferdig bygget 8,0 16 000 Ny sjøkabel Cu 800mm² isolert for 72,5 kV, ferdig lagt 1,0 13 000 Ny sjøkabel Cu 800mm² isolert for 145 kV, ferdig lagt 1,0 16 000 Nye innføringskabler til Spanne og Klovning isolert for 72,5 kV

ferdig lagt. 0,5 km i Spanne og 0,1 km i Klovning.

0,6 1 000

Nye innføringskabler til Spanne og Klovning isolert for 145 kV 0,6 2 000

ferdig lagt. 0,5 km i Spanne og 0,1 km i Klovning.

Forlegning av luftledning i kabel fra det østre landtaket for sjøkabelen over Førresfjorden forbi etablert boligfelt på Høie i Tysvær kommune.

0,4 3 000

Tabell 1 Kostelementer

Samfunnsøkonomisk kostnad per vurdert alternative løsning sett over en analyseperiode på 40 vist i Tabell 2 Samfunnsøkonomisk sammenligning av alternative løsninger

. Samfunnsøkonomisk rente er satt lik 4 % p.a.

Alternative utbyggingsløsninger

Nåverdi for fremtidige kostnader:

Nåverdi for fremtidig tap Nåverdi for fremtidig vedlikehold Nåverdi for fremtidig drift Nåverdi for fremtidig avbrudd Nåverdi for fremtidige andre kostnader Nåverdi av restverdi/skrotverdi

Nåverdi av Engangs inntekt/utgift som opptrer i et spesielt år Nåverdi av Engangs inntekt/utgift som opptrer i et spesielt år Nåverdi av Engangs inntekt/utgift som opptrer i et spesielt år Nåverdi av Betalingsserie som opptrer bare i en del av levetiden Nåverdi av Betalingsserie som opptrer bare i en del av levetiden Nåverdi av Betalingsserie som opptrer bare i en del av levetiden Investeringskostnader(år 0)

Årlige tapskostnader Årlige vedlikeholdskostnader Årlige driftskostnader Årlige avbruddskostnader Andre kostnader som kommer hvert år.

Eventuell restverdi skrotverdi ved utløp av anleggets levetid. Sum av annuiteter som ligger utenfor analyseperioden

Beløp Beløp Beløp Beløp

Engangs inntekt/utgift som opptrer i et spesielt år kr 26 000 000 kr 3 000 000 kr 3 000 000 kr 3 000 000

Engangs inntekt/utgift som opptrer i et spesielt år kr 0 kr 2 400 000 kr 3 000 000 kr 3 000 000

Engangs inntekt/utgift som opptrer i et spesielt år kr 0 kr 1 000 000 kr 0 kr 0

Fra år nr Til år nr Fra år nr Til år nr Fra år nr Til år nr Fra år nr Til år nr

Betalingsserie som opptrer bare i en del av levetiden -kr 270 000 14 40 kr 0 0 0 kr 0 0 0 kr 0 0 0

Betalingsserie som opptrer bare i en del av levetiden -kr 400 000 14 40 kr 100 000 0 3 kr 0 0 0 kr 0 0 0

Betalingsserie som opptrer bare i en del av levetiden -kr 10 000 14 40 kr 0 0 0 kr 0 0 0 kr 0 0 0

Nullalternativ Ombygging av eksisterende 66kV ledning fra Spanne til

Klovning

Bygging av ny parallell 66kV ledning fra Spanne til Klovning

kr 38 964 928 kr 49 937 844 kr 49 892 760 kr 55 892 760

Bygging av parallell ledning isolert for 132kV fra Spanne til

Klovning

Kort beskrivelse av hva løsningen innbefatter

Drifte anlegget som i dag og ikke forsterke ledningen. Denne løsningen kan overføre maksimalt 55MW mellom

Spanne og Klovning

Eksisterende luftledning og kabelanlegg oppgraderes til FeAl 300,

Cu 800 og Al 1600 isolert for 72,5kV

Eksisterende luftledning og kabelanlegg blir opprettholdt. Ny luftledning og nye kabelanlegg bygges med FeAl 300, Cu 800 og Al 1600 isolert

for 72,5kV

Eksisterende luftledning og kabelanlegg blir opprettholdt. Ny luftledning og nye kabelanlegg bygges med FeAl 300, Cu 800 og Al 1600 isolert

for 145kV

kr 0 kr 0 kr 0 kr 0

kr 15 834 219 kr 7 917 110 kr 7 917 110 kr 7 917 110

kr 14 488 310 kr 9 144 262 kr 9 144 262 kr 9 144 262

kr 0 kr 0 kr 0 kr 0

kr 0 kr 0 kr 0 kr 0

kr 296 892 kr 98 964 kr 98 964 kr 98 964

kr 0 kr 1 000 000 kr 0 kr 0

kr 0 kr 2 400 000 kr 3 000 000 kr 3 000 000

kr 15 014 352 kr 3 000 000 kr 1 732 425 kr 1 732 425

-kr 98 071 kr 0 kr 0 kr 0

-kr 3 922 850 kr 377 509 kr 0 kr 0

-kr 2 647 924 kr 0 kr 0 kr 0

kr 732 000 kr 462 000 kr 462 000 kr 462 000

kr 0 kr 26 000 000 kr 28 000 000 kr 34 000 000

kr 15 000 kr 5 000 kr 5 000 kr 5 000

kr 0 kr 0 kr 0 kr 0

kr 800 000 kr 400 000 kr 400 000 kr 400 000

År (nr) År (nr) År (nr) År (nr)

kr 0 kr 0 kr 0 kr 0

kr 0 kr 0 kr 0 kr 0

0 0 0 0

0 0 0 0

14 0 14 14

Tabell 2 Samfunnsøkonomisk sammenligning av alternative løsninger

Løsningene Alternativ 1 og 2 kommer relativt likt ut økonomisk. Alternativ 3 ligger noe høyere i kostnad. Feilmarginen i kostnadstallene gir ikke noe solid grunnlag for å skille mellom alternativene 1 - 3. Forutsetningene lagt til grunn for økonomibetraktningen kan diskuteres.

Alternativ 0

Nullalternativet forutsetter drift av eksisterende system fram til utløpt teknisk levetid. Teknisk levetid er satt lik 50 år for luftledning og kabler. Gjenværende teknisk levetid for det aktuelle anlegget er 14 år. Ved utløpt teknisk levetid er minimumsinvesteringen i henhold til alternativ 1 lagt til grunn. Denne investeringen kommer inn fra år nr. 14.

Effekttapene er stipulert ut i fra en effektoverføring på 50 MVA eller 500 A. Tapskostnadene er satt lik 1000 kr/kW^.år og forutsatt konstant i hele analyseperioden. Tapene for nullalternativet reduseres etter år 14 som følge av nødvendig fornying av anlegget.

Vedlikeholdskostnadene er satt til 800 000 kr/år de neste 14 årene. Dette kan virke høyt, men det vil allerede neste år påløpe vedlikeholdsutgifter for rundt 1 million for tankanlegget til oljekabelen. Det er

rapportert at jordlinene er dårlige og bør skiftes. Vedlikeholdsutgiftene reduseres med 400 000 kr til nivået for alternativ 1 fra år 14.

KILE er satt til 15 000 kr per år fram til år 14 basert på en KILE per time i størrelsesorden 0,5 millioner kr. Sannsynligheten for feil med varighet 1 time er antatt lik 0,03 per km og år. Etter 14 år antas KILE å bli den samme som for alternativene 1 til 3.

Nullalternativet kan ikke overføre mer enn 55 MW og kan ikke overføre fullt utbygget

vindkraftkapasitet 96 MW til Spanne. Det er ikke lagt inn noen økonomisk straff for ikke å kunne ta inn all konsesjonsinnvilget kraftproduksjon.

Alternativ 1 (a og b)

Alternativ 1 innebærer rivning av eksisterende 66 kV luftledning og bygging av ny ledning i samme trase. FeAl 300 er lagt til grunn i prisestimatet. Ledningen er forutsatt isolert for 72,5 kV. Dersom 145 kV legges til grunn, vil traseen og rettighetsbeltet måtte utvides fra 20 m i dag til minimum 23 m forutsatt at dagens krav til minsteavstand 7 m ut fra ytterfasene opprettholdes. Det ønskelige er at et rettighetsbelte på 10 m ut fra ytterfasene blir godkjent.

Krysningen over Førlandsfjorden ved Klovning stasjon forutsettes utført på dobbelkurs med stålmaster.

Ny sjøkabel over Førresfjorden skal legges og gammel sjøkabel tas opp. 4 stk. Cu 800mm²

enlederkabler legges til grunn for kostnadene. Utmatingskablene fra Spanne og Klovning legges nye.

Al 1600mm² forutsettes lagt.

66 kV ledningen fra landtaket på østsiden av Førresfjorden er tidligere omsøkt forlagt i kabel en strekning på omkring 0,4 km fra landtaket og gjennom et boligfelt som er etablert i senere år. Se innrammet område i

Figur 5

og et mer detaljert kart i vedlegg 9.5. Konsesjonsendringen fremmet for NVE etter oppmoding fra Tysvær kommune, ble ikke godkjent av NVE, se NVE ref. NVE ref.

201407017-6. I forbindelse med ombygging av eksisterende ledning, er det naturlig å benytte kabling gjennom boligfeltet. Ekstrakostnaden for denne kabelen er estimert til 3 – 0,6 = 2,4 mill. kr. Løsningen uten kabling defineres som Alternativ 1a, løsningen med kabling defineres som Alternativ 1b.

Ombygging av eksisterende ledning gir utfordringer i forhold til driften. Ledningen Spanne-Klovning har begrenset reserve fra Yrkje nord-øst for Klovning. Klovning må i verste fall forsynes fra Spanne via Ølen og Vikedal. Spenningsfallet i dette driftstilfellet blir så stort at maksimalt omkring 10 MW kan tas ut i Klovning.

Tapskostnadene for Alternativ 1 er redusert i forhold til Nullalternativet med tapsendringen gitt av øket tverrsnitt mellom FeAl 150 og FeAl 300. Årlig tapskostnad med FeAl 300 er estimert til 0,462 mill. kr. Det er lagt inn et påslag på 0,1 mill.kr. i KILE per år i anleggsperioden på 3 år for å ta høyde for redusert pålitelighet som følge av rivning før bygging. Ekstra kostnader relatert til driftsendringene som må foretas for å rive og bygge nytt i samme trase, er satt til 1 mill.kr. som et engangsbeløp.

Anleggsperioden vil være utfordrende og alternativet anses vanskeligere å gjennomføre enn å bygge en ny ledning parallelt med den gamle i drift. Driftskostnadene for anlegget etter ombygging er satt til 0,4 mill. per år som er halvparten av driftskostnadene forutsatt for Nullalternativet. Kostnader til rivning av gammel ledning inklusive sanering av sjøkabelanlegget, er satt til 3 mill. kr.

Alternativ 2

Alternativ 2 forutsetter bygging av ny ledning isolert for 66 kV parallelt med eksisterende 66 kV ledning. Traseen mellom Spanne og Klovning kan utvides for å gi plass til en ny 66 kV ledning.

Bygging av en parallell ledning vil gi en enklere gjennomføring forutsatt grunnervervelser er ordnet.

To ledninger i parallell og drift av begge, vil naturlig gi en sterkere og mer pålitelig overføring. Dette vil imidlertid kreve nye 66 kV felt i Spanne og Klovning og det antas vanskelig å få en aksept for to parallelle ledninger. Fjerning av gammel ledning er derfor forutsatt som for Alternativ 1. FeAl 300 for

luftledningen og tverrsnitt Cu 800mm² for sjøkabelen over Førresfjorden er lagt til grunn tilsvarende som for Alternativ 1. For luftledningen er kostnaden økt med 2 mill.kr. for å ta høyde for nye grunnervervelser. Utmatingskablene fra Spanne og Klovning legges nye med Al 1600mm². 66 kV ledningen fra landtaket på østsiden av Førresfjorden er tidligere omsøkt forlagt i kabel en strekning på omkring 0,4 km fra landtaket og gjennom et boligfelt som er etablert i senere år. Se innrammet område i

Figur 5

og et mer detaljert kart i vedlegg 9.5. Konsesjonsendringen fremmet for NVE etter oppmoding fra Tysvær kommune, ble ikke godkjent av NVE, se NVE ref. NVE ref.

201407017-6. I forbindelse med etablering av en ny ledning, er det naturlig å benytte kabling for ny ledning gjennom boligfeltet. Kostnaden for denne kabelen er estimert til 3 mill. kr.

Konsesjon gitt for ny 66 kV ledning fra Klovning til Haugaland Næringspark i Gismarvik, NVE ref.

ref.: 201307278-43, forutsetter kryssing av Førlandsfjorden med dobbelkursmaster i stål fra Apeland til Klovning. Linetypen FeAl 150 ligger til grunn for ledningen mellom Klovning og Spanne. Dette må endres til FeAl 300 slik at linene blir like for alle 6 fasene i stålmastseksjonen. I kostnadsoverslaget legges konsesjonsgitt løsning til grunn, men det er ikke skilt på kostnadene mellom alternativene 1, 2 og 3 for kryssingen av Førlandsfjorden. Kostnader for dobbeltkursseksjonen i stål er ikke spesifisert som eget kostelement.

Alternativ 3

Alternativ 3 forutsetter bygging av ny ledning isolert for 145 kV parallelt med eksisterende 66 kV ledning. Alternativ 3 er identisk med Alternativ 2 bortsett fra at isolasjonsnivået for selve ledningen inklusive kabler er 145 kV og ikke 72,5 kV. Dagens 66 kV koblingsanlegg i begge

ender forutsettes videreført slik at ledningen ikke kan driftes med 132 kV før eventuelt stasjonene bygges om.

Kostnadene for luftledning og kabler blir noe høyere enn i Alternativ 2. Estimert kostnad for ledningen i Alternativ 3 er 34 mill.kr. Øvrige kostnader for tap, KILE, vedlikehold, kabling forbi boligfelt og rivningskostnadene er like for Alternativ 2 og 3. Noe høyere pris for 145 kV kabler til forlegningen forbi boligfeltet samt ut i fra stasjonene, er inkludert i totalkostnaden 34 mill. kr. for ledningen. Prisen per meter for 145 kV kabel antas å ligge omkring 50 % høyere enn tilsvarende for 72,5 kV. Behovet for stort ledertverrsnitt vil ikke være til stede i samme grad dersom ledningen kunne vært driftet med 132 kV fra dag en. Ledningen må imidlertid driftes med 66 kV i mange år og kostbesparelser ved å kunne velge lavere ledertverrsnitt, kan ikke realiseres.

Figur 5 Ledningsseksjon vurdert kablet på grunn av senere års boligbygging.

3.4 Plan og bygningsloven

Elektriske anlegg og kraftledninger som har vært konsesjonsbehandlet etter energiloven, er unntatt fra en rekke av plan- og bygningslovens (pbl) byggebestemmelser, jfr. forskrift om saksbehandling og kontroll i byggesaker (SAK)§ 5 og § 6. Blant annet kreves det ikke søknad etter plb § 93

(byggesøknad) for slike anlegg.

Det blir ikke gjort endringer som ikke er en del av de her omsøkte anlegg i Alternativ 1 og som dermed ville krevd en ordinær behandling etter pbl. For Alternativ 2 og 3 blir traseen for

luftledningene flyttet 15 m mot sør/vest på strekningen fra vestsiden av Førresfjorden til Spanne og mot nord på strekningen fra Førresfjorden til Klovning.

Det søkes om godkjenning av et rettighetsbelte med bredde 26 m, 10 m ut fra hver ytterfase, for luftledningsseksjonene i Alternativ 2. Tilsvarende belte for Alternativ 3 blir 29 m, 10 m ut fra hver ytterfase.

For samtlige kabler, uansett spenningsnivå, bes det om et godkjent rettighetsbelte på 10 m, 5 m på hver side av senterlinjen i kabelføringen.

Arealet for ny trase ligger i Karmøy kommune vest for Førresfjorden og i Tysvær kommune øst for Førresfjorden.

3.5 Undersøkelser etter lov om kulturminner

Kulturminner finnes nær eksisterende ledningsseksjon mellom Spanne og Førresfjorden og mellom Høie og Klovning. Eventuelt ny ledning vil plasseres slik at den tilsynelatende ikke kommer i konflikt med de påviste kulturminnene. Vedlegg 3 viser plassering av kulturminner i forhold til eksisterende kraftledning, ref. kulturminnesok.no.

3.6 Forhold til naturmangfoldloven

Det konsesjonssøkte anlegget kommer ikke i direkte konflikt med områder vernet, eller foreslått vernet etter naturmangfoldloven, eller områder vernet etter verneplan for vassdrag.

Det blir totalt sett ikke flere ledningstråder i luft som kan skade fugl. Flytting av eksisterende

ledning 15 m som foreslått i to av alternativene omsøkt, anses ikke å gi endret risiko for

kollisjon mellom fugl og liner. Ei heller forventes en flytting å gi opphav til øket sjenanse for

naboer til ledningen.

4 Beskrivelse av anlegget

4.1 Kraftsystemplaner og overordnede planer

Konsesjonsinnvilgede vindkraftanlegg er omtalt i gjeldende regionale kraftsystemutredning for Sunnhordland og Nord-Rogaland, 2014 – 2034.

4.2 Beskrivelse av forsyningssituasjonen i området

Skjema i vedlegg 2 viser typisk lastflyt og koblingsbilde under høylast for regionalnettet i området.

4.3 Begrunnelse

Eksisterende ledningsnett fra Klovning til Spanne er ikke dimensjonert for å overføre full installert effekt på 96 MVA i konsesjonsinnvilgede vindparker. De aktuelle vindparkene er Tysvær vindpark, Gismarvik vindpark og Dalsbygda vindpark i Tysvær kommune. Haugaland kraft som

områdekonsesjonær er pålagt å legge til rette for den innmating som vindkraftutbyggerne etterspør.

Haugaland kraft anser en oppgradering av eksisterende 66 kV ledningsnett som det minst kostbare alternativet for å muliggjøre oppkoblingen av vindkraftanleggene.

Haugaland kraft har 3 ferske konsesjonssaker som omhandler den aktuelle ledningsseksjon. En av konsesjonssakene, 66 kV ledning til Haugaland Næringspark, er innvilget og krever

prosjekteringsoppstart innen februar 2016. Konsesjonssak nummer to gjaldt omlegging av 400 m luftledning i kabel som følge av nær ved oppførte bolighus. Denne søknaden om endring av gjeldende konsesjon ble avslått. Den tredje konsesjonssaken gjelder ombygging av Spanne transformatorstasjon og Sentralnettstasjon. Denne konsesjonssaken ble godkjent nylig. Flytting av utmatekabelen for 66 kV ledning Spanne-Klovning ble uteglemt i konsesjonssøknaden for Spanne.

Parallelt med disse konsesjonssakene har Haugaland kraft et pålegg om å anskaffe reservedeler til gammel sjøkabel over Førresfjorden. Dette oljekabelanlegget som antas å ha en restlevetid på 14 år, er gått ut av produksjon og reservedeler er kostbare. Haugaland kraft har signert en avtale om

kabelberedskap med REN og vil i tilfelle feil på sjøkabelen, legge ny kabel. Leggetiden for en ny kabel er betydelig. Reparasjon som innebærer skjøting vil også ta lang tid. Haugaland kraft har ikke noen reservelengde av kabeltypen å skjøte inn. Man er avhengig av slakk i det eksisterende anlegget.

Tatt i betraktning den relativt svake reserven som er tilgjengelig for Klovning, er ikke den etter hvert gamle sjøkabelen over Førresfjorden noe som Haugaland kraft bør være prisgitt i svært mange år.

I diskusjonen rundt mulige alternative løsninger for overføringen mellom Spanne og Klovning, ble en ny ring enten mot Våg eller Håvik/Spanne brakt på banen. Det vurderes som tilsvarende driftssikkert å legge en ny sjøkabel med 4 enledere over Førresfjorden omtrent hvor eksisterende kabel ligger i dag.

Eksisterende sjøkabel kunne vært beholdt som ekstra reserve. Med parallell ny og gammel 66 kV ledning over hele strekket mellom Spanne og Klovning, ville Haugaland kraft fått en driftsmessig pålitelig overføring. Antagelsen om at to parallelle ledninger er vanskelig å selge inn som et reelt alternativ mot kommuner og NVE, er årsaken til at en slik løsning ikke er tatt med som et reelt alternativ i konsesjonssøknaden. Alle alternativene omsøkt innebærer derfor rivning av eksisterende 66 kV luftledning og fjerning av eksisterende sjøkabelanlegg.

Industrietablering i Haugaland Næringspark kan kreve en kraftleveranse langt utover 2-3 MW som per i dag er mulig over eksisterende 22 kV nett forsynt fra Klovning. Konsesjonsinnvilget 66 kV ledning kan øke kraftuttakspotensialet fra 3 MW til opp mot 50 MW. I konsesjonen for ledning og stasjon i Haugaland Næringspark er maksimalt effektuttak oppgitt til 28 MW begrenset av 30 MVA

transformatoren planlagt installert i næringsparken. Reservemuligheten er oppgitt til 10 MW og

forutsetter bruk av kabler lagt i vegtunnelene i T-forbindelsen. Vegvesenet ønsker ikke at kablene gjennom tunnelen benyttes til normalforsyning på grunn av at feil vil medføre stenging av tunnelen.

Statnett vurderer en ny Sentralnettstasjon muligens i området til Haugaland Næringspark. En slik stasjon kan gjøre 66 kV ledningen mellom Klovning og Haugaland Næringspark mindre påkrevd eller unødvendig sett i forhold til næringsparken. Forbindelsen Klovning – Næringsparken kan imidlertid bli en god reserve for ledningen Spanne-Klovning. Vindkraftanleggene vil med både 66 kV ledningen mellom Klovning og Spanne forsterket og 66 kV ledningen mellom Klovning til en framtidig

Sentralnettstasjon i Haugaland Næringspark realisert, få en sterk og pålitelig innmating til Sentralnettet.

Haugaland kraft vurderer en forsterkning av eksisterende 66 kV forbindelse mellom Spanne og Klovning i henhold til Alternativ 1 som den økonomisk beste per i dag. Anleggene på ledningen Spanne – Klovning begynner å bli gamle og må om ikke altfor mange år fornyes eller saneres uansett.

Sett opp mot et mulig framtidig belastningsbilde, er det fristende å tenke alternativ ledningsforbindelse via Haugaland Næringspark til Håvik eller Spanne. Fram til flere avklaringer foreligger i forhold til Næringsparken og til Statnetts nye stasjon, mener Haugaland kraft at det omsøkte Alternativ 1 er den løsningen som skal legges til grunn for beregning av anleggsbidrag for vindkraftanleggene eller de av dem som utløser kravet til forsterkning.

5 Plassering av omsøkte anlegg

5.1 Bygg og apparatanlegg

Det er ikke forutsatt utvidelser av bygg. I Klovning må samleskinnen forlenges for å få inn to 66 kV felt til Haugaland Næringspark og Tysvær vindpark. Skal andre ledninger knyttes opp på 66 kV nivå, må Klovning stasjonsbygget utvides.

Koblingsanleggene i Spanne og Klovning er forutsatt videreført med eksisterende komponenter. Det må nye 66 kV brytere inn i Klovning for Gismarvik vindpark og Tysvær vindpark. Disse endringene gjøres som en del av tilknytningen av de to respektive vindparkene.

Anlegget omsøkt er vist i oversiktskartene i Figur 1 og i Figur 2.

5.2 Oppstart av anleggsarbeid og transport

Se plan for gjennomføring kap. 2.7.

5.3 Sikkerhet og beredskap

Risiko for naturgitt skade (flom, ras, trefall o.l.) er vurdert å være liten for begge stasjoner. Dette bekreftes av erfaringer med stasjonene i de mer enn tretti år de har eksistert.

5.4 Kostnadsoverslag

Se kapittel 3.3.

6 Virkning for miljø, naturresurser og samfunn

6.1 Arealbruk

Arealbruken blir uendret.

6.2 Bebyggelse og bomiljø

6.2.1 Avstand til eksisterende bebyggelse og visuelle virkninger for denne

Nærhet til bolighus blir ikke endret dersom Alternativ 1a velges. Da vil flere bolighus ligge kloss i 66 kV ledningen. Plasseringen er godkjent av Tysvær kommune men påklagd av Haugaland kraft.

Alternativ 1b, 2 og 3 vil kable den ledningsseksjonen som i dag passerer 6,35 m fra nærmeste bolighus. Den øvrige del av traseen ligger tilstrekkelig langt fra bebyggelse.

6.2.2 Elektromagnetiske felt og helse

Forhold som angår helsemessige virkninger av kraftledninger er begrenset til vurdering av

lavfrekvente magnetfelt. Debatten om magnetfelts helsemessige virkninger har i stor grad vært rettet mot luftledninger. Fra jordkabel er det også et betydelig magnetfelt rett over kabelen, men dette reduseres raskt med økende avstand fra kabelen.

Bebyggelsen på Høie i Tysvær kommune er oppført for nær 66 kV ledningen. Magnetfeltnivået 0,4 uT vil overskrides for minst en bolig. Et kabelanlegg vil redusere fluksnivået.

Beregnet magnetfelt fra 66 kV luftledningen under forutsetning av en strøm på 500 A, er vist i

Figur 6

. Nivået 0,4 µT nås 20 m fra senterlinjen for 66 kV ledningen.

Figur 6 Magnetfelt fra 66kV luftledning med faseavstand 3 m. Strøm 500 A.

Magnetfeltet beregnet fra tre enleder kabler forlagt side om side med innbyrdes avstand 30 cm er vist i

Figur 7

. Nivået 0,4 µT nås 5 m fra senterlinjen for 66 kV kablene.

Figur 7 Magnetfelt fra tre enfase kabler i flat forlegning med faseavstand 0,3 m. Strøm 500 A.

6.2.3 Akustisk støy

Akustisk støy anses ikke som en reell problemstilling i denne saken. Kortvarig støy under anleggsarbeidet må påregnes.

6.3 Friluftsliv og rekreasjon

Området som berøres vil ikke forringes i større grad enn i dag og forringelsen anses ubetydelig.

Visuell forringelse blir i form av mastearrangementer og liner.

6.4 Landskap og kulturminner

Det er ikke kjente naturvernområder innenfor aktuelle områder, ref. «naturbase.no». Kartbilder fra naturbase.no er vist i vedlegg 3.

Kulturminner finnes nær eksisterende ledningsseksjon mellom Spanne og Førresfjorden og mellom Høie og Klovning. Eventuelt ny ledning vil plasseres slik at den tilsynelatende ikke kommer i konflikt med de påviste kulturminnene. Vedlegg 3 viser plassering av kulturminner, ref. kulturminnesok.no.

6.5 Naturmangfold

Omsøkte anlegg kommer ikke i mer konflikt med kjente verneområder, prioriterte arter eller utvalgte naturtyper enn eksisterende ledning, (naturbase.no).

I Karmøy kommune passerer ledningen hovedsakelig gjennom områder med småskog og lyng samt en del utemarksbeite for sau og storfe.

I Tysvær kommune krysser ledningen et verneområde, 039/1 Haugevassdraget.

Vernegrunnlag:

Anbefalt typevassdrag. Kystnær beliggenhet i nord i Rogaland. Elver, myr og mange vann er viktige deler av et variert og småkupert landskap med små høydeforskjeller. Stort biologisk mangfold knyttet til botanikk og vannfauna. Store verdier knyttet til kulturlandskap. Friluftsliv er viktig bruk.

Det antas ikke svært konfliktfylt å etablere en ny ledning gjennom områdene dersom eksisterende ledning fjernes.

6.6 Andre naturressurser, jord/skogbruk m.m.

Området berører ikke større arealer med jord og skogbruk. Berøringen begrenses til plassering av mastepunkter.

6.7 Samfunnsinteresser

Det er ikke gjort egne vurderinger i forhold til samfunnsinteresser og sysselsetning lokalt/regionalt for omsøkte anlegg. Bygge- og anleggsentrepriser kan være aktuelle for lokale entreprenører.

6.8 Luftfart og kommunikasjonssystemer

Omsøkte anlegg vil ikke ha innvirkning på luftfart og kommunikasjonssystemer i området.

Luftledningene må meldes inn og godkjennes av Luftfartsverket og sjøkabelanlegget må godkjennes av Kystverket.

6.9 Utslipp og forurensning

Fjerning av oljekabelanlegg er et potensielt forurensende tiltak. Kritiske arbeidsoperasjoner vil utføres med stort fokus på å forhindre lekkasjer til mark og sjø.

7 Avbøtende tiltak

Avbøtende tiltak i forbindelse med fjerning av sjøkabelen vil vurderes i samarbeid med firma med spesialkompetanse innen håndtering av oljekabelanlegg.

8 Innvirkning på private interesser

Ombygging av 66kV ledningen vil berøre et utall av grunneiere. De enkelte er opplistet i vedlegg 4.

9 Vedlegg

9.1 Enlinjeskjema (unntatt offentlighet)

9.2 Lastflytberegninger (unntatt offentlighet)

Se separat vedlegg.

Figur 8 Spenningsforhold ved lav last og maksimal produksjon i vindparkene Se separat vedlegg.

Figur 9 Strømmer i 66kV nettet ved lav last og maksimal produksjon i vindparkene

9.3 Kart over naturreservat og kulturminner

Figur 10 Fredet natur – Ingen fredede områder mellom Spanne stasjon og Førresfjorden (naturbase.no).

Figur 11 Fredet natur – Ingen fredede områder mellom landtak på vestre bredd av Førresfjorden og Høie på østre bredd (naturbase.no).

Figur 12 Kulturminner -Jernaldergrav på strekningen fra Spanne til Førresfjorden. Ny ledning tenkes lagt sør-vest for eksisterende ledning.

Figur 13 Jernaldergrav på strekningen Høie – Klovning. Ny ledning tenkes lagt nord for eksisterende ledning.

9.4 Liste over berørte grunneiere

9.5 Kart over boligfelt på Høie hvor kabling av luftledning er aktuell

Figur 14 Kart som viser 66 kV luftledning (mørk lilla) gjennom boligfelt på Høie i Tysvær kommune.

9.6 Typiske master som vil anvendes på ledning Spanne - Klovning

Figur 15 Typiske mastedimensjoner for 66kV ledninger. 132kV har faseavstand 4,5 m i stedet for 3 m.
