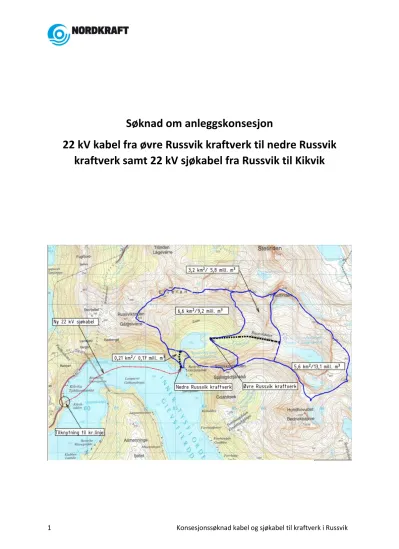

Søknad om anleggskonsesjon 22 kV kabel fra øvre Russvik kraftverk til nedre Russvik kraftverk samt 22 kV sjøkabel fra Russvik til Kikvik

1 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik

Søknad om anleggskonsesjon

22 kV kabel fra øvre Russvik kraftverk til nedre Russvik

kraftverk samt 22 kV sjøkabel fra Russvik til Kikvik

2 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik

Sammendrag

Nordkraft Prosjekt AS viser til gjeldende konsesjoner etter vannressursloven og søker med dette om konsesjon for nedgravd 22 kV kabel cirka 2 km fra nedre Russvik kraftverk til øvre Russvik kraftverk.

Kabelen vil bli gravd ned og lagt langs adkomstvei til øvre Russvik kraftverk.

Vi søker også om konsesjon for 22 kV sjøkabel cirka 5,5 km inkludert arrangement for landfester fra nedre Russvik kraftverk til Kikvik.

Kabelen kobles til Nord-Salten Kraft AS sitt nett i koblingsstasjon i Kikvik.

Kablene er nødvendig for realisering av øvre – og nedre Russvik kraftverk.

Vedlegg 1 – 22 kV linje Russvik-Kikvik, gårds- og bruksnummer.

Vedlegg 2 – Sjø og jordkabel skissert i oversiktsbilde.

Vedlegg 3 – Datablad for kabler.

Prosjektleder Narvik, 14.08.2019

3 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik

Innhold

Sammendrag ... 2

1 Generelle opplysninger ... 4

1.1 Søknader og formelle forhold ... 4

1.2 Grunneieravtale ... 4

1.3 Anleggets beliggenhet ... 4

1.4 Eier og driftsforhold ... 5

1.5 Andre nødvendige tillatelser ... 5

1.5.1 Forskrift om konsekvensutredninger ... 5

1.5.2 Kulturminner ... 5

1.5.2 Kryssing av ledninger og veier ... 5

2 Utførte forarbeider ... 6

2.1.1 Forholdet til kommunal plan, kommuneplan og reguleringsplan ... 6

2.2.1 Konsesjonssøknad ... 6

2.2.2 Kontakter med myndigheter ... 6

3 Status i dag ... 6

4 Beskrivelse av tiltak ... 7

4.1 Nettilknytning ... 7

4.3 Anleggsfase ... 7

5 Teknisk/økonomisk vurdering ... 8

6 Sikkerhet og beredskap ... 8

7 Innvirkning på private interesser ... 8

8 Virkninger for miljø, naturressurser og samfunn ... 8

Vedlegg ... 9

4 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik

1 Generelle opplysninger

Tiltakshaver er Nordkraft Prosjekt AS.

Adresse: Teknologiveien 2 B, Narvik Postadresse: Postboks 55, 8501 Narvik E-post: [email protected]

Hjemmeside: www.nordkraft.no

Nordkraft Prosjekt AS er et heleid datterselskap av Nordkraft AS. Nordkraft Prosjekt gjennomfører konsernets prosjektutvikling innenfor de områder som til enhver tid prioriteres. Hovedfokus de siste årene har vært på realisering av vind- og småkraftprosjekter.

1.1 Søknader og formelle forhold

Nordkraft Prosjekt AS søker i henhold til energiloven av 29.06.1990, § 3-1 om konsesjon for bygging og drift av følgende elektriske anlegg samt nødvendig lavspentanlegg:

Tabell 1 - Omsøkte kabler med tiltenk dimensjon, mengde og beskrivelse.

Kabeltype Dimensjon Mengde Beskrivelse

Sjøkabel Cu 24 kV 3x95 mm² 5.500 m TXRA eller tilsvarende TSLF-O 24 kV 3x1x150 mm² 2.100 m Fra Nedre- til Øvre Russvik

1.2 Grunneieravtale

Nordkraft Prosjekt har inngått avtale med privat grunneier i Russvik og oppnådd en avtale med Tysfjord kommune som står som grunneier i Kikvik.

1.3 Anleggets beliggenhet

Anlegget ligger cirka 7 km øst for tettstedet Kjøpsvik og cirka 100 km sør for Narvik. Tiltaket er beskrevet detaljert i kapittel 4.

5 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik

1.4 Eier og driftsforhold

Nordkraft Prosjekt AS vil eie og drive anleggene som omfattes av søknaden.

1.5 Andre nødvendige tillatelser

1.5.1 Forskrift om konsekvensutredninger

Forskrift om konsekvensutredninger har krav om forhåndsmelding og konsekvensutredning for kraftledninger med spenning 132 kV eller høyere og en lengde på mer enn 15 km. Utredningskravet for ledninger som er kortere enn 15 km ivaretas av NVEs veileder for utarbeidelse av søknader om elektriske anlegg samt den etterfølgende konsesjonsbehandlingen. Dette anleggets begrensede størrelse innebærer behandling etter NVEs veileder.

1.5.2 Kulturminner

Anlegget har vært gjennom konsesjonsbehandling etter vannressursloven og har fått konsesjon.

Omsøkt nedgravd kabel ligger innenfor anleggsområde som er behandlet forut for gjeldende konsesjon. Det er ikke avdekket kulturminner som vil bli berørt av tiltaket. Kulturminnelovens bestemmelser om aktsomhets- og meldeplikt ved eventuelle funn vil uansett bli fulgt.

1.5.2 Kryssing av ledninger og veier

Omsøkte kabler vil ikke krysse eksisterende veier. Sjøkabelen vil passere eksisterende 132 kV linje fra Sørfjord mot Ballangen. 132 kV-linja går i luftspenn over fjorden og sjøkabelen ligger dypt.

6 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik

2 Utførte forarbeider

2.1.1 Forholdet til kommunal plan, kommuneplan og reguleringsplan

Prosjektene har vært gjennom konsesjonsbehandling etter vassdragslovgivningen, herunder høring i Tysfjord kommune. Konsesjon er meddelt og det forutsettes en avklaring i forhold til gjeldende kommuneplan. Området i Russvik er i kommuneplanen angitt med arealkategori LNFR (områder avsatt til landbruk, natur, friluftsliv og reindrift). Anleggstiltak er ikke i tråd med gjeldende

arealkategori og Nordkraft Prosjekt AS har sendt søknad om dispensasjon fra gjeldende arealplan.

Dette er vanlig prosedyre ved bygging av småkraftverk og er normalt kurant.

2.2.1 Konsesjonssøknad

Nordkraft Prosjekt har utarbeidet en enkel plan for nødvendige kabler for å få levert kraften fra kraftverkene i Russvik til Nord-Salten Kraft sitt nett.

Konsesjonssøknaden behandles og avgjøres av NVE. Søknaden sendes på høring og endelig avgjørelse skjer etter samlet vurdering på bakgrunn av mottatte høringsuttalelser.

2.2.2 Kontakter med myndigheter

Det har ikke vært kontakt mot øvrige myndigheter ut over tidligere konsesjonsbehandling etter vannressursloven.

3 Status i dag

Nordkraft Prosjekt er nær en investeringsbeslutning med anleggsstart i løpet av høsten. Første tiltak vil være å etablere sjøkabel slik at det er tilgjengelig strøm i Russvik når øvrige anleggsarbeid skal starte rundt årsskiftet.

7 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik

4 Beskrivelse av tiltak

4.1 Nettilknytning

Kraften fra øvre Russvik kraftverk vil bli ført i nedgravd kabel langs adkomstveien og videre til nedre Russvik kraftverk. Fra nedre Russvik kraftverk vil kraften fra begge kraftverkene føres i sjøkabel cirka 5,5 km til Kikvik hvor sammenkobling med nettet til Nord-Salten Kraft vil skje.

Øvrige alternativer – nedgravd kabel langs Tysfjorden, luftlinje over Tysfjorden – for føring av kraften fra nedre Russvik kraftverk til Kikvik har blitt vurdert som økonomisk ugunstig, samt at inngrepet i naturen vurderes som voldsomt sammenlignet med valgt alternativ.

Alle grøfter og berørte arealer vil bli arrondert og tilbakeført til naturlig tilstand så langt som praktisk mulig.

Figur 1 - Prinsipielt grøftetverrsnitt for nedgravd kabel i grøft.

4.3 Anleggsfase

Tiltaket vil ha en total anleggsfase på cirka 12 måneder. Arbeidet med kabler vil vare noe kortere, hvor legging av sjøkabel skjer først med varighet på cirka 1 måned. Legging av kabel mellom nedre og øvre kraftverk vil skje parallelt med fremdriften på anlegget og vil skje over cirka 4 måneder.

8 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik

5 Teknisk/økonomisk vurdering

Kostnadsnivå pr juni 2019:

22 kV sjøkabel 6 MNOK

22 kV nedgravd kabel 1 «

Tilknytning 0,5 «

Totalt 7,5 MNOK

6 Sikkerhet og beredskap

Tilkobling i Kikvik vil skje i nært samarbeid med Nord-Salten Kraft AS og uten konsekvenser for øvrig nett. Per tiden utføres det en dynamisk analyse av nettet for å sikre at øvrig nett ikke blir negativt påvirket ved tilkobling av øvre og nedre Russvik kraftverk.

7 Innvirkning på private interesser

Det er inngått avtale med berørt, privat grunneier i Russvik. Det vil bli tatt kontakt med Tysfjord kommune vedrørende avtale om ilandføring av kabel i Kikvik.

8 Virkninger for miljø, naturressurser og samfunn

Tiltaket berører kommuneplan for Tysfjord kommune.

Det vil ikke være påvirkning av støy eller elektromagnetiske felt.

Referanser:

NVE veileder om utforming av søknad om anleggskonsesjon.

Konsesjonssøknader for øvre- og nedre Russvik kraftverk med NVEs høring og senere vedtak Kommuneplan, arealdel Tysfjord kommune

9 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik

Vedlegg

VEDLEGG 1

22 kV LINJE RUSSVIK – KIKVIK, GÅRDS- OG BRUKSNUMMER.

10 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik VEDLEGG 2

Sjø og jordkabel skissert i oversiktsbilde

11 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik

12 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik VEDLEGG 3

DATABLAD FOR KABLER – SJØKABEL.

13 Konsesjonssøknad kabel og sjøkabel til kraftverk i Russvik DATABLAD FOR KABLER – NEDGRAVD KABEL.
