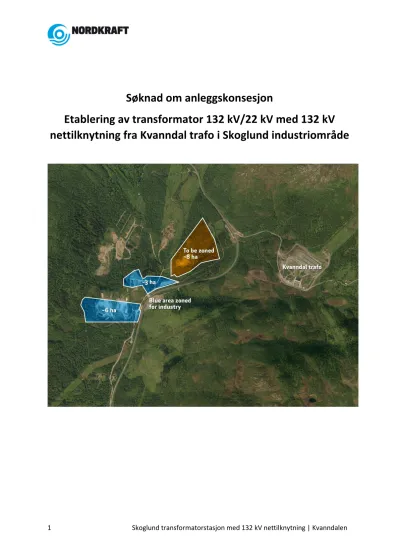

1 Skoglund transformatorstasjon med 132 kV nettilknytning | Kvanndalen

Søknad om anleggskonsesjon

Etablering av transformator 132 kV/22 kV med 132 kV

nettilknytning fra Kvanndal trafo i Skoglund industriområde

(2)

Sammendrag

Nordkraft Prosjekt AS søker med dette om konsesjon til etablering av transformator 132 kV/22 kV i Skoglund industriområde med cirka 1,1 km nedgravd 132 kV kabel nettilknytning. Det søkes om tillatelse til å grave ned tre kabler hvor to kabler legges i samme grøft, og én legges i adskilt grøft for å sikre redundans. Den ene av to kabler i samme grøft vil strekkes frem til 132 kV-linjen fra Sildvik kraftverk, hvor det vil bli etablert et punkt med T-tilknytning som kan kobles inn for å forsyne datasenteret direkte fra Sildvik kraftverk.

Kablene skal forsyne et datasenter som skal etableres i Skoglund industriområde. Kabelgrøftene etableres i et område som i dag er preget av store tekniske inngrep som Kvanndal transformator, veger, tidligere forsvarsanlegg, kraftlinjer, grustak mv.

Hovedkabel forutsettes gravd ned fra Kvanndal Transformator ned til Europaveg 6, gjennom vegfylling (boret) og derfra langs gamle Riksveg 50 frem til ny transformatortomt. Det er skissert to utganger fra Kvanndal transformator. Kabel for sikring av redundans forutsettes gravd ned sør for Europaveg 6 og gjennom eksisterende undergang. Derfra mellom Europaveg 6 og gamle Riksveg 50 inn til transformatortomten.

På transformatortomten vil det etableres to transformatorer på 100 MVA for forsyningssikkerhet.

Teknisk utførelse vil detaljplanlegges på bakgrunn av datasenterets krav og behov og i dialog med Statnett.

Vedlegg 1 – Kart over tiltaksområdet med inntegnet omsøkte traséer og transformatorplassering.

Vedlegg 2 – Bilder fra tiltenkt kabeltrasé.

Vedlegg 3 – Datablad for kabler.

Vedlegg 4 – Grunneierliste Skoglund (unntatt offentligheten).

Vedlegg 5 – Enlinjeskjema (unntatt offentligheten).

(3)

3 Skoglund transformatorstasjon med 132 kV nettilknytning | Kvanndalen Nordkraft Prosjekt AS søker i henhold til energiloven av 29.06.1990, § 3-1 om konsesjon for bygging og drift av følgende elektriske anlegg:

• Cirka 1,1 km nedgravd 132 kV kabel TSLF 76/132 kV 1 x 1000 mm² fra ledig felt i Kvanndal transformator til ny transformator 132 kV/22 kV (132 kV/33 kV) i Nordre Bjerkvik

Næringsområde etter skisserte hovedalternativ.

• Cirka 1,1 km nedgravd 2 x 132 kV kabel TSLF 76/132 kV 1 x 1000 mm² fra ledig felt i Kvanndal transformator til ny transformator 132 kV/22 kV (132 kV/33 kV) i Nordre Bjerkvik

Næringsområde etter skisserte alternativ for sikring av redundans.

• Transformator 2x100 MVA – 132 kV/22 kV (132 kV/33 kV) i Nordre Bjerkvik Næringsområde.

Eget ledningsfelt og bryterfelt med koblingsanlegg tilkommer samt nødvendig høyspentanlegg.

• Nordkraft Prosjekt AS søker å oppnå frivillige avtaler med grunneiere som blir direkte berørt av tiltaket. For det tilfellet avtaler ikke fører frem søkes det i medhold av oreigningsloven §2 punkt 19 om tillatelse til ekspropriasjon av nødvendig grunn og rettigheter for å bygge og drive de elektriske anleggene, herunder rettigheter for all nødvendig ferdsel/transport.

• Nordkraft Prosjekt AS ber om at det blir fattet vedtak om forhåndstiltredelse etter oreigningsloven §25, slik at arbeid med anlegget kan starte før skjønn er avholdt.

Jon Ingebrigtsen Seksjonssjef Prosjekt Narvik, 03.09.2019

(4)

Innhold

Sammendrag ... 2

1 Generelle opplysninger ... 5

1.1 Anleggets beliggenhet ... 5

1.2 Eier og driftsforhold ... 5

1.3 Andre nødvendige tillatelser ... 5

1.3.1 Forskrift om konsekvensutredninger ... 5

1.3.2 kulturminner ... 6

1.3.3 Kryssing av ledninger og veier ... 6

2 Utførte forarbeider ... 7

2.1 Datasenter ... 7

2.1.1 Forholdet til kommunal plan, kommuneplan og reguleringsplan ... 7

2.2 Energiforsyning Skoglund ... 9

2.2.1 Konsesjonssøknad ... 9

2.2.2 Kontakter med myndigheter ... 9

3 Dagens status ... 10

4 Beskrivelse av tiltak ... 10

4.1 Nettilknytning ... 10

4.2 Transformator 132 kV/22 kV (132 kV/33 kV) innenfor industriområde ... 11

4.3 Anleggsfase ... 12

4.4 Nordkraft Prosjekt AS som eier og drifter av transformatorstasjon med nettilknytning ... 12

5 Teknisk/økonomisk vurdering ... 13

6 Sikkerhet og beredskap ... 14

7 Innvirkning på private interesser ... 14

8 Virkninger for miljø, naturressurser og samfunn ... 14

Vedlegg ... 16

(5)

1 Generelle opplysninger

Tiltakshaver er Nordkraft Prosjekt AS Adresse: Teknologiveien 2 B, Narvik Postadresse: Postboks 55, 8501 Narvik E-post: [email protected] Hjemmeside: www.nordkraft.no

Nordkraft Prosjekt AS er et heleid datterselskap av Nordkraft AS. Nordkraft Prosjekt AS gjennomfører konsernets prosjektutvikling innenfor de områder som til enhver tid prioriteres. Hovedfokus de siste årene har vært realisering av vind- og småkraftprosjekter. Det er nå lagt en plan for tilrettelegging for etablering av datasentre i regionen. Selskapet har i dag seks lokaliteter fra Skorgen i sør til Balsfjord i nord som er egnet til etablering av datasentre.

Kontaktpersoner for Skoglund transformatorstasjon med 132 kV nettilknytning er:

Jon Ingebrigtsen, [email protected], tlf. +47 977 22 521 Torbjørn Sneve, [email protected], tlf. +47 977 01 620

1.1 Anleggets beliggenhet

Anlegget ligger 2 km nord for tettstedet Bjerkvik – cirka 17 km fra Narvik sentrum. Tiltaket er beskrevet detaljert i kapittel 4.

1.2 Eier og driftsforhold

Nordkraft Prosjekt AS vil eie og drive anleggene som omfattes av søknaden.

1.3 Andre nødvendige tillatelser

1.3.1 Forskrift om konsekvensutredninger

Forskrift om konsekvensutredninger har krav om forhåndsmelding og konsekvensutredning for kraftledninger med spenning 132 kV eller høyere og en lengde på 15 km. Utredningskravet for kraftledninger som er kortere enn 15 km ivaretas av NVEs Veileder for utforming av søknader om anleggskonsesjon for kraftoverføringsanlegg samt den etterfølgende konsesjonsbehandlingen. Dette anleggets begrensede størrelse innebærer behandling etter NVEs veileder.

Transformatorstasjonen er et tiltenkt utendørsanlegg. Det er tatt hensyn til at anlegget skal holdes i funksjonsdyktig stand og at det så langt som mulig skal virke etter sin hensikt under ekstraordinære forhold. Ekstraordinære forhold som er verdt å ta hensyn til i Nordre Bjerkvik Næringsområde vil kunne være uvær og annen naturgitt skade herunder store snømengder, brann og eksplosjoner, alvorlig teknisk svikt, innbrudd hærverk, sabotasje og andre kriminelle handlinger.

(6)

6 Skoglund transformatorstasjon med 132 kV nettilknytning | Kvanndalen Transformatorstasjonen vil detaljplanlegges i henhold til krav stilt av forskriften om sikkerhet og beredskap i kraftsystemet (kraftberedskapsforskriften) og veileder om funksjonskrav i kraftsystemet (FIKS) for å sikre funksjonsdyktighet og sikkerhet i anlegget.

1.3.2 kulturminner

Anlegget skal etableres i et område som allerede har sterkt preg av tidligere inngrep og eksisterende infrastruktur. Omsøkte kabler og transformator vil ha nærføring med blant annet: Kvanndal

transformator, seks linjer (132 kV/420 kV) ut/inn fra transformator, kommunal vei, Europaveg 6, gamle Riksveg 50, tidligere forsvarsanlegg, grustak mm.

Figur 1 - Kart over registrerte kulturminner i området Kvanndal/Skoglund.

1.3.3 Kryssing av ledninger og veier

Omsøkte kabler vil krysse kommunal vei og Europaveg 6. Veikryssing avklares og koordineres med ulik ansvarlig veimyndighet. Kryssing av europavegen vil skje ved boring gjennom veifylling. For øvrig vil kabelen kunne komme i berøring med nedgravd fiber. Den sørligste kabelen vil krysse under eksisterende 22 kV-linje. Omsøkt transformator vil plasseres innenfor regulert industriområde, ref.

kart Figur 5.

(7)

2 Utførte forarbeider

2.1 Datasenter

Det er i dag et sterkt økende behov for behandling av store mengder data. Denne behandlingen skjer i datasenter som er spredt rundt omkring i hele verden. Økningen i behovet for datasenter kan beskrives som eksponentiell. De største utfordringene som datasenteraktørene nå står overfor er lokalisering som gir best score med henblikk på sikker og effektiv håndtering av data og økt energibruk. Internt i databransjen er det er stort fokus på å etablere miljøvennlige datasentre.

Datasentre krever store mengder energi, først og fremst til kjøling, men også til drift av

maskinparken. Eksisterende datasentre i verden drives i stor utstrekning på energi fra ikke fornybare ressurser, som kull og olje.

Som en følge av dette har datasenterbransjen rettet blikket mot Skandinavia. Her finnes tilgjengelig fornybar energi til relativt lav pris, politisk stabilitet, lav temperatur (minsker kjølebehovet),

tilgjengelig areal og lav risiko for naturkatastrofer som jordskjelv og vulkanutbrudd.

Nordkraft AS er lokalisert i et område med overskudd av kraft og hvor det produseres mye fornybar energi fra både vann- og vindkraft. Overskuddskraften sendes ut av området med store tap i nettet på veien mot forbruker. Som kraftselskap ønsker Nordkraft AS at mest mulig av kraften brukes i området nær produksjonen. Dette kan skje ved etablering av kraftkrevende virksomheter med behov for energi. Gjennom slik etablering kommer det nye arbeidsplasser som regionen trenger sårt for å snu en negativ demografisk utvikling.

Ut fra dette har Nordkraft lagt en strategi for å få til etablering av datasenter i regionen. Nordkraft Prosjekt AS har fått i oppdrag å finne og utvikle egnede arealer/tomter og markedsføre disse for en fremtidig etablering. Status per i dag er at det er inngått avtale med grunneiere på seks egnede arealer som er lokalisert nært et punkt med stor tilgang på kraft. Disse er i Korgen (Hemnes), Fjellbu (Narvik), Hergot (Narvik), Bjerkvik (Narvik), Straumsmo (Bardu) og Stormoen (Balsfjord). I tillegg er vi i sluttfasen med forhandling på ett område til.

Vårt konsept er at Nordkraft Prosjekt klargjør arealene i forhold til nødvendig infrastruktur, herunder eventuell bygningsmasse. Grad av tilrettelegging vil være avhengig av om – og hvilken aktør man lykkes å komme i kontakt med. Ulike aktører har ulike krav til dette. Vi har et mål om å få til etablering av kraftintensiv aktivitet som totalt sett gir en samfunnsmessig gevinst.

I vårt konsept har vi prøvd å tenke samfunnsøkonomisk hvor det ikke er fokus på å tjene raske penger på omsetning av eiendommer, infrastruktur og forretningsutvikling. Vi ønsker å se dette i et lengre perspektiv hvor etablering vil være positiv for oss og samfunnet.

2.1.1 Forholdet til kommunal plan, kommuneplan og reguleringsplan

Området i Bjerkvik som er aktuelt for etablering av datasenter inngår i kommunedelplan for Bjerkvik.

Kvanndal trafo er lokalisert like utenfor og arealene rundt trafoen er satt av til LNFR i

kommuneplanens arealdel. Skoglund leir inngår i gjeldende reguleringsplan «Nordre Bjerkvik

næringsområde» vedtatt 15.06.2017. I tillegg omfattes området nord for Skoglund leir som består av gnr. 10, bnr. 13, 721 og 234. Dette området har Nordkraft prosjekt AS satt i gang arbeidet med

(8)

8 Skoglund transformatorstasjon med 132 kV nettilknytning | Kvanndalen reguleringsplan og arbeidet forventes ferdigstilt ved årsskiftet. Datasenter vil etableres på allerede regulert arealdel og på arealdel hvor reguleringsplan forventes ferdigstilt før anleggsfasen starter.

Figur 3 - Utsnitt av kommuneplanens arealdel med angivelse av Kvanndal transformator og planlagt område for datasenter (utringet rødt).

Figur 2 - Utsnitt av kommunedelplan Bjerkvik, område Skoglund. Allerede regulert område er markert lilla, nylig oppstartet regulering av område er markert hvit- og brunstripet.

(9)

2.2 Energiforsyning Skoglund

Uttak av energi vil skje fra sentralnettspunktet i Kvanndal transformator. Transformatoren er et sterkt punkt i sentralnettet hvor to linjer på 420 kV kommer inn sørfra og går videre nordover mot Balsfjord. For øvrig går det to 132 kV-linjer vestover og en 132 kV-linje sør-vestover. Det har vært søkt kapasitet i nettet fra Statnett og de har gitt tilbakemelding på at det er tilgjengelig effekt på cirka 100 MW (n-1) til forsyning av datasenter. I området er det stor produksjon av fornybar kraft fra flere store vannkraftverk og ett vindkraftverk (Nygårdsfjellet).

Figur 4 - Kvanndal transformator.

2.2.1 Konsesjonssøknad

Nordkraft Prosjekt AS har utarbeidet en plan for forsyning av et datasenter i Bjerkvik. På bakgrunn av dette er denne konsesjonssøknaden utarbeidet for kabler inn til området og transformator plassert innenfor industriområdet.

Konsesjonssøknaden behandles og avgjøres av NVE. Søknaden sendes på høring og endelig avgjørelse skjer etter samlet vurdering på bakgrunn av mottatte høringsuttalelser.

2.2.2 Kontakter med myndigheter

Det har vært avholdt orienterende møter med kommuneledelsen i Narvik om datasenter samt med reguleringsmyndigheten i forbindelse med reguleringsplanen. Det har vært kontakt med Statens vegvesen vedrørende ny avkjørsel til industriområdet og det er utarbeidet og godkjent detaljplan for dette. Det vil bli ytterligere kontakt vedrørende kryssing av Europaveg 6 med kabel gjennom

veifyllingen.

(10)

3 Dagens status

Figur 5 - Regulert område i forgrunnen, uregulert område i bakgrunnen og Kvanndal transformator oppe til høyre i bildet.

Kvanndal transformator har de siste årene vært gjennom større ombygginger. Spesielt nevnes bygging av ny 420 kV-linje fra Ofoten til Balsfjord som har gjort ombygging nødvendig. I denne forbindelse er det avviklet en 132 kV-linje med tilhørende felt i Kvanndal transformator. Dette feltet og et annet er ledig og mulig å benytte ved etablering av nye kabler til Skoglund næringsområde.

I Skoglundområdet har Forsvaret hatt aktivitet siden siste krig. Forsvaret har lagt ned sin aktivitet og deres områder er tilbakeført til grunneierne etter at det har vært gjennomført omfattende

opprydding. Deler av området har blitt regulert til industriformål. Det er startet prosess med å regulere ytterligere arealer med henblikk på datasenter.

4 Beskrivelse av tiltak

4.1 Nettilknytning

Ved etablering av datasenter i dette området kreves det strømforsyning på 132 kV fra Kvanndal transformator som transformeres til 22 kV i trafo innenfor industriområdet. Strømforsyningen kan skje via ny luftlinje eller nedgravd kabel. Kort avstand fra Kvanndal transformator og svært mange eksisterende linjer innebærer at eneste aktuelle alternativ er nedgravde kabler. For å sikre forsyningen og slippe alternativ forsyning ved hjelp av dieselaggregater, legger vi opp til forsyning ved å føre frem kabler i to separate grøfter. Vi planlegger å grave ned én kabel for hovedforsyning i egen grøft (merket sort på kart, ref. Figur 6). I tillegg planlegger vi å grave ned to kabler i en separat grøft (merket rød på kart, ref. Figur 6) som sikkerhet ved utfall, avgraving mv. Den ene av kablene i rød trasé legges frem til punktet hvor 132 kV-linje fra Sildvik kraftverk kommer inn til Kvanndal

(11)

11 Skoglund transformatorstasjon med 132 kV nettilknytning | Kvanndalen kan man fullstendig unngå backup i form av store dieselaggregat inne på industriområdet. Det forutsettes gravd ned tre, cirka 1,1 km kabler TLSF 76/ 132 kV 1 x 1000 mm²som skissert i Figur 6.

Kryssing av fylling til Europaveg 6 med hovedkabel forutsettes gjennomført ved boring.

Alle grøfter og berørte arealer vil bli arrondert og tilbakeført til naturtilstand så langt som praktisk mulig.

Figur 6 - Oversiktskart med kabeltrasé og transformatorplassering.

Figur 7 - Prisipielt grøftetverrsnitt. Én kabel i grøft - to kabler i grøft.

4.2 Transformator 132 kV/22 kV (132 kV/33 kV) innenfor industriområde

Sentralt i industriområde er det nødvendig å etablere en transformatorstasjon for nedtransformering fra 132 kV, som kommer i kabel fra Kvanndalen, til et lavere spenningsnivå for videre distribuering ut til datasenter innenfor industriområdet. Transformatorstasjonen er dimensjonert til 2x100 MVA transformering 132 kV/ 22 kV (132 kV/ 33 kV). For å imøtekomme kunders krav om leverings- og brannsikkerhet vil anlegget dimensjoneres med dublerte koblingsanlegg samt dobbel samleskinne.

Overliggende nett er spolejordet og transformatorene vil bli spolejordet med nødvendig størrelse (ihht. beregninger ved detaljplanlegging).

(12)

12 Skoglund transformatorstasjon med 132 kV nettilknytning | Kvanndalen Dersom det etableres store moduler innenfor industriområdet, kan det være hensiktsmessig å benytte 33 kV (versus 22 kV) med tilhørende transformering til dette spenningsnivået.

Transformatoren er planlagt som friluftsanlegg og lokalisert innenfor eksisterende, regulert område som angitt på kartet i Vedlegg 1. Stor avstand til nærmeste bolighus (cirka 450 meter i luftlinje) gjør at det ikke vil være utfordringer knyttet til støy mv. fra transformator.

Anlegget vil bli detaljplanlagt og utført i henhold til veileder om funksjonskrav i kraftsystemet (FIKS).

Det vil ikke være behov for bygging av nye veier, massetak eller massedeponi for noen deler av tiltaket.

4.3 Anleggsfase

Tiltaket som omsøkes er forholdsvis lite og har geografisk liten utstrekning. Vi ser for oss at

entreprenør rigger seg nede i industriområdet. Graving av kabelgrøft og legging av kabel forutsettes å starte når konsesjon og vedtatt reguleringsplan foreligger. Bygging og montering av transformator skjer parallelt med legging av kabel.

Total anleggsfase for dette vil være cirka 3 måneder.

4.4 Nordkraft Prosjekt AS som eier og drifter av transformatorstasjon med nettilknytning

Nettilknytningen fra Kvanndal transformator til transformator på Nordre Bjerkvik Industriområde er en separat gren i øvrig nett innenfor konsesjonsområdet til Nordkraft. 132 kV-tilknytningen tas direkte fra sentralnettet og er dermed ikke direkte tilknyttet nettet som Nordkraft Nett AS opererer.

Det vil derfor være hensiktsmessig å la Nordkraft Prosjekt AS være operatør for infrastrukturen frem til datasenteret. Nordkraft Produksjon AS vil ha det driftsmessige ansvaret for høyspentanleggene.

Nordkraft Produksjon har nødvendig erfaring og kompetanse fra operatørvirksomhet i store

produksjonsanlegg hvor nettilknytningen er av samme art. Dette er en separat gren i Nordkraft Nett AS sitt øvrige nett.

En annen grunn til å overføre eierskap og drift fra Nordkraft Nett til Nordkraft Prosjekt er den samfunnsrettede driftsformen Nordkraft Nett har. Som illustrert i kapittel 4.1, hvor en fullredundant løsning for nettilknytning er foreslått, er datasentereiere opptatt av ekstremt høy

forsyningssikkerhet. Ved å la Nordkraft Prosjekt operere infrastrukturen mener vi at datasentereieren i større grad kan velge hvordan full drift kan opprettholdes.

Nordkraft Prosjekt har vært i tett kontakt med Nordkraft Nett og oppfatter enighet rundt vurdering av eier- og driftsforholdene.

(13)

5 Teknisk/økonomisk vurdering

Kostnadsnivå pr. juni 2019:

Transformatorstasjon Skoglund 50 mill. kr.

132 kV-kabel 1,1 km x 3 (fordelt i to grøfter) 30 «

T-avgreining 20

Tilknytning 10 «

Totalt 110 mill.

(14)

6 Sikkerhet og beredskap

Tilkobling i Kvanndal trafo vil skje i regi av Statnett og uten konsekvenser for øvrig nett. For å sikre forsyning til Skoglund, søker vi å grave ned to separate kabler frem til transformatoren.

Ved etableringen av transformator innenfor industriområdet vil det bli iverksatt tiltak for å hindre eventuell lekkasje til omgivelsene fra transformatoren.

Flomfaren er vurdert i gjeldende reguleringsplan og vil bli gjenstand for vurdering i det pågående reguleringsplanarbeidet. For fremføring av kabler vil det være snakk om kryssing av bekker. Dette vil bli gjennomført slik at man unngår utgraving av kabel.

Rasfare er vurdert i rapport i forbindelse med gjeldende reguleringsplan. Dette videreføres i pågående planarbeid. Området som planlegges benyttet til datasenter er utenfor potensielle rasområder.

For øvrig vil Nordkraft Prosjekt AS gjennomføre en risikovurdering før oppstart av anleggsarbeid.

7 Innvirkning på private interesser

På tidspunkt for innsendelse av konsesjonssøknaden er det inngått avtaler med 4 av 5 grunneiere som kan bli berørt av kabel og transformator. Vi tar sikte på å få på plass minnelige avtaler med samtlige. Kart Vedlegg 1 viser berørte gnr. og bnr. Det er de samme grunneierne som det er inngått avtale om tomt til datasenter.

For det tilfellet at vi ikke kommer til enighet med siste grunneier, søker vi om

ekspropriasjonstillatelse med forhåndstiltredelse og saken går til rettslig skjønn vedrørende kompensasjon.

Erstatninger vil bli utbetalt som engangsbeløp. Grunneierne beholder eiendomsretten til areal som berøres av kabelen, men det erverves rett til å bygge, drive og oppgradere/vedlikeholde kabelen.

Tomt til transformator vil bli kjøpt av berørt grunneier.

8 Virkninger for miljø, naturressurser og samfunn

Tiltaket berører kommuneplan for Narvik, kommunedelplan for Bjerkvik og reguleringsplan Nordre Bjerkvik industriområde. Området er preget av mange fysiske inngrep som veier, kraftlinjer, tidligere forsvarsanlegg og Kvanndal transformator.

Narvik kommune har utarbeidet en rapport som beskriver biologisk mangfold i kommunen. Her fremgår det at området inntil og langs Prestjordelva har påviste sjeldne rødlistearter samt viktig gråor-heggeskog (Figur 8).

Det er tidligere registrert kulturminner i området (Figur 8). Dette er spor etter tidligere bosettinger.

De skisserte traséene for fremføring av kabel samt tomt til transformator, vil ikke berøre hverken Prestjordelva eller de registrerte kulturminnene.

Det vil ikke være påvirkning av støy eller elektromagnetiske felt.

(15)

Figur 8 - Parti langs Prestjordelva.

Referanser:

NVE veileder om utforming av søknad om anleggskonsesjon.

Kommunedelplan for Bjerkvik.

Reguleringsplan for Nordre Bjerkvik Næringsområde.

http://www.borchbio.no/MFURapporter/MU2009-26-NARVIK-NATURTYPER.PDF

https://www.narvik.kommune.no/_f/p28/i8615edbf-c1b4-4221-a2e8-0c0e8b72d7a6/temaplan-for- kulturminner-2017-2028.pdf

https://kulturminnesok.no/search?queryString=narvik&size=10 https://kart.naturbase.no

(16)

Vedlegg

VEDLEGG 1

KART OVER TILTAKSOMRÅDET MED INNTEGNET OMSØKTE TRASÉER OG TRANSFORMATOR

(17)

17 Skoglund transformatorstasjon med 132 kV nettilknytning | Kvanndalen VEDLEGG 2

BILDER FRA KABELTRASÉ.

BILDE 1:

(18)

18 Skoglund transformatorstasjon med 132 kV nettilknytning | Kvanndalen BILDE 2:

BILDE 3:

(19)

GAMLE KVANNDALSVEG:

(20)

(21)

BILDE 8:

(22)

BILDE 10, TRANSFORMATORTOMT:

(23)

23 Skoglund transformatorstasjon med 132 kV nettilknytning | Kvanndalen VEDLEGG 3

DATABLAD FOR KABLER.
