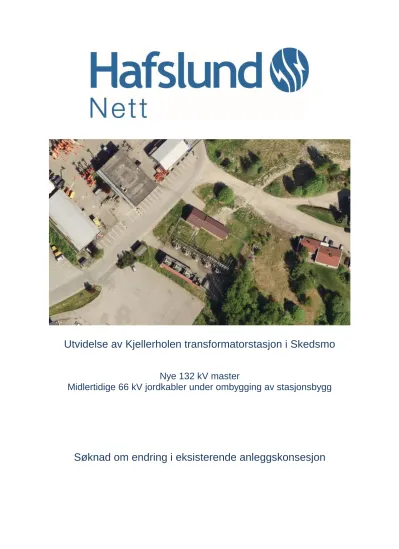

Utvidelse av Kjellerholen transformatorstasjon i Skedsmo
Nye 132 kV master
Midlertidige 66 kV jordkabler under ombygging av stasjonsbygg
Søknad om endring i eksisterende anleggskonsesjon
Forord/sammendrag
Hafslund Nett AS legger med dette frem en søknad om anleggskonsesjon og endring i eksisterende konsesjon for tiltak i Kjellerholen transformatorstasjon.
22 kV bryteranlegg på Kjellerholen transformatorstasjon skal utvides og i den forbindelse må stasjonsbygget utvides da det i dag ikke er areal tilgjengelig for å plassere ut nye 22 kV bryterfelt.
Etter at stasjonsbygget er ferdig utvidet, kan man ikke opprettholde dagens 66 kV dobbelkursledning Kjellerholen – Leirsund som i dag. Avstanden mellom trådsettene på ledningen og taket på det utvidete stasjonsbygget er for liten. To nye master må derfor settes inn i dobbelkursledningen for å heve trådsettene.
Det omsøkes derfor endring i eksisterende konsesjon til 66 kV dobbelkursledning Kjellerholen – Leirsund.
Under byggetiden for utvidelsen av stasjonsbygget må 66 kV ledningene mot Leirsund være i drift. Derfor skal det etableres en midlertidig 66 kV kabelforbindelse mellom de to nye mastene og bort til 66 kV bryteranlegg i Kjellerholen transformatorstasjon.
Det omsøkes derfor anleggskonsesjon for midlertidige 66 kV jordkabler i Kjellerholen transformatorstasjon.
Disse 66 kV kablene vil bli demontert og fjernet når stasjonsbygget er ferdigstilt.
De omsøkte nettanlegg berører kun Skedsmo kommune i Akershus fylke.
Oslo, 23. oktober 2019.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler INNHOLDSFORTEGNELSE:
1.0 INNLEDNING ...4
1.1OPPLYSNINGER OM SØKEREN ...4
1.2KONTAKTINFORMASJON...4
1.3BEGRUNNELSE FOR TILTAKET ...4
1.4HVA DET SØKES OM ...5
1.5KONSESJONER SOM PÅVIRKES AV TILTAKET...5
1.6EIER- OG DRIFTSFORHOLD ...5
1.7ØVRIGE TILLATELSER ...5
1.7.1 Plan og bygningsloven ...5
1.7.2 Lov om kulturminner ...6
1.7.3 Tillatelse og tiltak i forbindelse med kryssing av veier, ledninger mm ...6
1.7.4 Forholdet til forurensingsloven ...6
1.7.5 Forholdet til offentlige planer ...6
2.0 BESKRIVELSE AV OMSØKTE TILTAK ...7
2.1OVERSIKT OVER DAGENS SYSTEM ...7
2.2VURDERING AV 0-ALTERNATIVET ...8
2.3TIDLIGERE VURDERTE LØSNINGER ...8
2.4OVERSIKT OVER OMSØKT LØSNING FOR LINJETRASE OG MIDLERTIDIGE JORDKABLER ...8
2.5BESKRIVELSE AV MULIGE TILTAK I KJELLERHOLEN TRANSFORMATORSTASJON ...11
3.0 SPESIFIKASJON AV TILTAKET ...14
3.1TEKNISKE SPESIFIKASJONER 66 KV JORDKABEL ...14
3.2132 KV MASTER ...15
3.3TILTAK I KJELLERHOLEN TRANSFORMATORSTASJON ...16
3.4SANERING AV MIDLERTIDIG 66 KV KABEL ...16
3.5FREMDRIFTSPLAN FOR DE KONSESJONSSØKTE NETTANLEGG ...16
4.0 INNVIRKNING PÅ MILJØ, NATURRESSURSER OG SAMFUNNSINTERESSER ...16
4.1ERVERV AV GRUNN OG RETTIGHETER ...16
4.1.1 Rettigheter ...16
4.1.2 Erstatningsprinsipper ...17
4.2AREALBRUK ...17
4.2.1 Beskrivelse av rettighetsbelter og klausulert areal ...17
4.2.2 Omfang av båndlagt areal ...17
4.2.3 Jordbruk og skogbruk ...17
4.3MAGNETFELT OG NÆRFØRING TIL BYGNINGER ...17
4.4NATUR OG NATURMANGFOLD ...20
4.5KULTURMINNER OG KULTURMILJØ ...20
4.6FRILUFTSLIV OG REKREASJON ...21
4.7UTSLIPP OG FORURENSING ...21
4.8LUFTFART OG KOMMUNIKASJON ...21
5.0 KOSTNADER OG ØKONOMI ...21
6.0 TRANSPORT, BYGGETEKNIKK OG OPPRYDDING ...21
6.1TRANSPORT ...21
6.2MILJØPLAN OG AVBØTENDE TILTAK ...21
7.0 AKTSOMHET KVIKKLEIRE ...22
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler 1.0 INNLEDNING
1.1 Opplysninger om søkeren
Søker er Hafslund Nett AS (HN). HN har anleggskonsesjon for å bygge og drive regionalnettet i Akershus, Oslo og Østfold fylker, samt omsetningskonsesjon som netteier. Kraftoverføringen i nettet består av kraft som er produsert i flere småkraft- og vindkraftanlegg, Akershus Krafts og Hafslund E-COs kraftstasjoner i Akershus og Østfold, samt kraft tatt ut fra/levert til transmisjonsnettet i Statnetts innføringsstasjoner i
konsesjonsområdet. En mindre del er dessuten levert fra/til nabo-regionalnett. Nettkunder til Hafslund Netts regionalnett er nettselskap med distribusjonsnett inkludert Hafslund Nett, Bane Nor, samt større
industribedrifter.
Regionalnettet består av ca.19 649 km linjer/kabler med spenning 132/66/50kV og 170 transformatorstasjoner med transformering til 11, 18 og 22 kV spenningsnivå. Maksimalt forbruk i regionalnettet for Oslo, Akershus og Østfold vinteren 2015/2016 ble målt til 4932 MW, mens overført energimengde i regionalnettet til forbruk i 2010 var i underkant av 24 TWh.
Det kan opplyses at Hafslund Nett og Eidsiva Nett, i løpet av høsten 2019, ble fusjonert og nå inngår i Eidsiva- konsernet. Selskapene drives som to selvstendige selskaper ut året.
1.2 Kontaktinformasjon
Konsesjonssøker er:
Hafslund Nett AS Pb 990 Skøyen 0247 OSLO Tlf.: 21 49 03 00
Organisasjonsnummer: NO 980 489 698 MVA
Spørsmål om konsesjonssøknaden kan rettes til følgende:
Firma Hafslund Nett AS
Kontaktperson Kristine Mamen Antonsen
Email: [email protected]
Tlf 906 84 146
Eventuelle høringsuttalelser til konsesjonssøknaden skal sendes til:
Norge Vassdrags- og energidirektorat.
NVE, PB 5091 Majorstua, 0301 OSLO.
Tlf +47 22 95 95 95 [email protected]
1.3 Begrunnelse for tiltaket
22 kV bryteranlegg på Kjellerholen transformatorstasjon skal utvides, og i den forbindelse må stasjonsbygget utvides da det i dag ikke er areal tilgjengelig for å plassere ut nye 22 kV bryterfelt.
Over det arealet som stasjonsbygget skal utvides på går 66 kV dobbelkursledningen Kjellerholen – Leirsund.
Den primære planen var å ta bort det siste spennet på denne dobbelkursledningen for å ha fri høyde der stasjonsbygget skulle utvides i anleggsperioden. 66 kV dobbelkursledning skulle holdes i drift ved bruk av midlertidige jordkabler mellom siste mast og 66 kV bryteranlegg i Kjellerholen transformatorstasjon.
Når utvidelsen av stasjonsbygget var ferdig skulle det siste luftspennet remonteres og midlertidige jordkabler fjernes. Luftspennet ville da gå over taket på den nye delen av stasjonsbygget.
I prosjekteringsfasen ble det oppdaget at avstanden mellom mønet på taket og luftspennet er for liten. Det er ikke mulig å stramme opp luftspennet slik at man får tilstrekkelig avstand iht forskrifter.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler Derfor omsøkes nå en løsning med to nye enkeltmaster på baksiden av stasjonsbygget. Dette gjør at man får tilstrekkelig avstand mellom taket og linene som går over taket.
Under byggetiden for utvidelsen av stasjonsbygget må 66 kV ledningene mot Leirsund være i drift. Derfor skal det etableres en midlertidig 66 kV kabelforbindelse fra de to nye mastene og bort til 66 kV bryteranlegg i Kjellerholen transformatorstasjon. Disse 66 kV kablene vil bli demontert og fjernet når stasjonsbygget er ferdigstilt.
1.4 Hva det søkes om
For de anlegg som er beskrevet og spesifisert i kapittel 2 og 3 av konsesjonssøknaden, søker HN om følgende tillatelser:
A) Anleggskonsesjon
Det søkes om anleggskonsesjon for bygging og drift av de spesifiserte anlegg under lov av 29.06.1990 nr.50 «Energiloven», § 3-1
HN har avtale med den eneste grunneieren som blir berørt av varig anlegg. Provisoriske kabler trenger ikke stedsvarige rettigheter. Det søkes derfor ikke om ekspropriasjon og forhåndstiltredelse.
1.5 Konsesjoner som påvirkes av tiltaket De berørte konsesjoner er som følger:
Samlekonsesjon: NVE 201504174-3
Referansenummeret viser til en samlekonsesjon som HN innehar som omfatter blant annet Kjellerholen transformatorstasjon (alle spenningsnivåer) og 66 kV dobbelkursledning Kjellerholen – Leirsund.
1.6 Eier- og driftsforhold
HN skal eie og drifte de konsesjonssøkte anleggene. HN står også for demontering og fjerning av de midlertidige 66 kV jordkablene etter at stasjonsbygget på Kjellerholen er ferdig utvidet.
1.7 Øvrige tillatelser
1.7.1 Plan og bygningsloven
De omsøkte tiltakene berører et område i Skedsmo kommune som er definert som «kombinert bebyggelse og anleggsformål».
Ny plandel av plan- og bygningsloven tredde i kraft 1.7.2009. Det fremgår av lovens § 1-3 at anlegg for overføring eller omforming av elektrisk energi med tilhørende elektrisk utrustning og bygningstekniske konstruksjoner, er unntatt fra plan- og bygningsloven. Kun plan- og bygningslovens kapitler om kartfesting av anlegg (kapittel 2) og konsekvensutredninger (kapittel 14) gjelder for denne typen anlegg. Tilhørende
konstruksjoner og nødvendige adkomstveier omfattes av konsesjonsbehandlingen og er også unntatt fra plan- og bygningsloven
For kraftledninger medfører dette at anlegg som bygges eller etableres i medhold av energiloven (anleggskonsesjon) er unntatt fra PBL. Unntaket medfører blant annet:
• Konsesjon kan tildeles og anlegget bygges uavhengig av planstatus
• For kraftledninger skal det ikke vedtas reguleringsplan eller gis unntak fra gjeldende planer.
• Det skal ikke vedtas planbestemmelser for slike anlegg som del av reguleringsplan for andre tema.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler
1.7.2 Lov om kulturminner
Behov for registreringer vil bli avklart med kulturmyndighetene slik at kulturminnelovens § 9 oppfylles før anleggsstart. Dette gjelder registreringer av ledningstraseer, mastepunkter, rigg – og anleggsplasser samt transportveier.
Vanlige avbøtende tiltak for direkte konflikter med fornminner er trasejustering og/eventuelt å flytte master enten fra/tilbake i linjeretning eller sideveis.
1.7.3 Tillatelse og tiltak i forbindelse med kryssing av veier, ledninger mm
De omsøkte tiltak vil ikke medføre behov for å krysse annen infrastruktur enn det man allerede har rettigheter til.
1.7.4 Forholdet til forurensingsloven
Det kreves vanligvis ikke egen søknad etter forurensingsloven for bygging av elektriske ledningsanlegg.
1.7.5 Forholdet til offentlige planer
HN har i arbeidet med denne søknaden ikke avdekket at tiltaket er i direkte konflikt med noen offentlige planer.
De omsøkte tiltak er begrunnet av utvidelse av stasjonsbygg i Kjellerholen transformatorstasjon.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler 2.0 BESKRIVELSE AV OMSØKTE TILTAK
2.1 Oversikt over dagens system
Figur 1 viser et oversiktsbilde over Kjellerholen transformatorstasjon og områdene rundt.
Figur 1. Oversiktsbilde over Kjellerholen transformatorstasjon.
Det er i dag 4 stk kraftledninger som er tilknyttet Kjellerholen transformatorstasjon:
• 50 kV ledning L1 sørover mot Skjetten/Røykås
• 50 kV ledning L2 sørover mot Skjetten/Røykås
• 66 kV ledning L1 nordover mot Leirsund
• 66 kV ledning L2 nordover mot Leirsund
Det står i dag 3 stk transformatorer i Kjellerholen transformatorstasjon.
Kjellerholen
transformatorstasjon 66 kV dobbelkursledning
mot Leirsund
50 kV dobbelkursledning mot Skjetten/Røykås
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler
2.2 Vurdering av 0-alternativet
Dersom det ikke blir gitt konsesjon i samsvar med denne søknaden så vil ikke HN kunne utvide stasjonsbygget i Kjellerholen iht plan. Dette er fordi at avstanden mellom liner og nytt bygg blir for liten både under bygging og etter at byggeprosjektet er ferdig. Det er ingen andre naturlige steder å plassere tilbygget.
0 – alternativet er dermed ikke aktuelt.
2.3 Tidligere vurderte løsninger
Dette er et tiltak som er nødvendig på grunn av utvidelse av stasjonsbygningen på Kjellerholen
transformatorstasjon. Det har tidligere vært vurdert andre løsninger, men ingen har tilfredsstilt avstandskravet mellom liner og det nye bygget. Det er ikke ønskelig med permanent kabel på grunn av fremtidig drift og vedlikehold.
2.4 Oversikt over omsøkt løsning for linjetrase og midlertidige jordkabler
Figur 2 under viser teknisk utforming av omsøkt løsning. 2 stk enkle stålrørmaster etableres rett bak
stasjonsbygget som skal heve faselinene slik at de kommer i en forskriftsmessig høyde over taket på den nye bygningen. Selv om dagens driftsspenning er 66 kV skal de to nye mastene forberedes på fremtidig drift på 132 kV.
Figur 2. Plassering av 2 stk nye master ved Kjellerholen.
Figur 3 viser gammelt og nytt profil for den vestre kursen (til venstre på figur 2).
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler
Figur 3. Linjeprofil innføring Kjellerholen transformatorstasjon. Nytt profil vist over dagens liner.
De to nye mastene plasseres slik at hver av mastene kan reises og tilkobles det enkelte trådsett med drift på nabokursen. Dette for å unngå utkobling av abonnenter. Når mastene er reist, vil tilhørende trådsett bli demontert fra innstrekkstativet i Kjellerholen og montert i den nye masten (tilsvarende prosedyre for begge master).
Mens anleggsarbeidet foregår i forbindelse med utvidelsen av stasjonsbygget, skal det etableres midlertidige jordkabelforbindelser fra hver av de nye mastene, mot bryteranlegget i Kjellerholen.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler
Figur 4. Mulig trase (blå stiplet) for midlertidige 66 kV jordkabler (figuren viser dagens eiendomsgrenser og ikke fremtidige).
De midlertidige 66 kV kablene vil bli ført fra mastene langs vegen og deretter langs østsiden av tomten til transformatorstasjonen. På grunn av utvidelse av stasjonsbygget er tomten utvidet. Kablene føres frem til hvert sitt bryterfelt og tilkobles effektbryterne i hvert sitt bryterfelt.
Etter at stasjonsbygget i Kjellerholen transformatorstasjon er ferdig utvidet, vil nye trådsett med samme tverrsnitt som i dag (Feal 240) bli strukket fra nye master og inn til innstrekkstativet. Deretter vil de midlertidige kablene med tilhørende stativer bli demontert.
Det er i dag en jordtråd på dobbelkursledningen Kjellerholen – Leirsund som det er påspunnet fiber. Denne fiberen vil bli ført ned i siste dobbelkursmast før Kjellerholen og gravd ned i bakken i grøft bort til
stasjonsbygget.
Med den omsøkte marginale omleggingen av føringsveger for trådsettene vil ikke lengden på 66 kV ledning Kjellerholen – Leirsund endre seg særlig. Man vil muligens få 1 til 2 m lengre ledning pr trådsett.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler De to midlertidige 66 kV kabelsettene som skal legges ut vil få følgende lengde:
• 66 kV kabelsett for vestlig trådsett: ca 135 m
• 66 kV kabelsett for østlig trådsett: ca 120 m
Dette inkluderer ca 15 – 20 m (avhengig av fase) kabelføring i mast.
2.5 Beskrivelse av mulige tiltak i Kjellerholen transformatorstasjon
Figur 4 viser et snitt av et linjefelt i Kjellerholen transformatorstasjon. De to trådsettene på dobbelkursledningen Kjellerholen – Leirsund er tilkoblet hvert sitt linjefelt av tilsvarende felt som vist i figur 5.
Figur 5. Snitt av dagens 66 kV linjefelt i Kjellerholen transformatorstasjon.
Dagens 66 kV dobbelkursledning fra Leirsund/Frogner kommer inn fra nord (venstre i figur 5). HN ønsker at de midlertidige 66 kV jordkablene skal kobles til bryterfeltet på sørsiden (høyre i figur 5) av bryterfeltet.
Tilknytningen mellom jordkabel og effektbryter utføres ved å etablere et stativ som støtter opp kabelen slik at kabelen kan stå slik at den ikke medfører merbelastning på effektbryteren. Deretter blir det etablert en loop fra kabelendemuffen og bort til effektbryteren.
Midlertidige 66 kV jordkabler tilkobles øverste terminal på effektbryter.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler
Figur 6.
Bilde av effektbryter i Kjellerholen transformatorstasjon.
Stativer for å støtte opp midlertidige jordkabler blir satt opp rett foran effektbryterne.
Figur 7.
Bilde av eksisterende innstrekkstativ og effektbryteranlegg (linjefelt) i Kjellerholen transformatorstasjon.
De midlertidige kablene skal tilknyttes i framkant (til høyre på bildet) av effektbryterne.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler Ved bygging av midlertidige stativer for å støtte opp kablene må man ta hensyn til øvrig infrastruktur.
Stålstativer blir bygget i veg som benyttes for eksempel ved utskiftning av transformatorer i Kjellerholen transformatorstasjon.
Figur 8. Ca plassering av støttestativer for midlertidige jordkabler.
Figur 8 viser oversiktsbilde over Kjellerholen transformatorstasjon med 66 kV bryter – og trafoanlegg med plassering av stativene som skal holde oppe kabelendemuffene på de midlertidige jordkablene som er omsøkt.
Kjellerholen
transformatorstasjon 66 kV dobbelkursledning
mot Leirsund
Plassering av midlertidige stålstativer for midlertidige jordkabler.
Krafttransformatorer i Kjellerholen.
66 kV
kompenseringsanlegg
66 kV bryteranlegg og samleskinne
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler 3.0 SPESIFIKASJON AV TILTAKET
3.1 Tekniske spesifikasjoner 66 kV jordkabel
HN søker om midlertidig konsesjon for nye 66 kV jordkabler fra nye endemaster ved Kjellerholen
transformatorstasjon og til 66 kV bryteranlegg i samme stasjon. Det omsøkes kun en kabeltrase for begge kabelsett. Teknisk beskrivelse av kabel i tabell 1.
Det omsøkes 1600 mm² Al jordkabler. Dette er en kabeltype HN har standardisert i sitt nett, og den vil da være enklere å gjenbruke enn annet tverrsnitt.
Tabell 1. Tekniske spesifikasjoner for 66 kV jordkabel.
Spesifikasjon
Type Jordkabel (TSLF)
PEX isolert 1-leder kabel Systemspenning 66 (72,5 kV)
Driftsspenning 66 kV
Strømførende leder 3 x 1 x 1600 mm² Al
Fiberforbindelse Ikke nødvendig. Dette er kun midlertidige jordkabler.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler
3.2 132 kV master
Tabell 2. Spesifikasjon 132 kV enkelmaster.
SPESIFIKASJON
Type Enkeltmaster av kone stålrør
Systemspenning 132 kV (driftes på 66 kV fra starten av) Isolasjonsnivå 145 kV (Isolasjonsnivå etter Nek 391) Strømførende liner Feal 240
Toppliner 1 stk toppliner fra dobbelkursmast splittes til hver ny 132 kV mast, men endelig utforming avgjøres i detaljprosjektering.
Isolatorer Strekkjeder av glass
Faseavstand 3 meter
Høyde 21 meter
Rettighetsbelte/byggeforbud Minimum 14 meter (pr mast, rettighetsbeltet vil dermed overlappe mellom mastene) Skogryddingsbelte Minimum 14 meter (pr mast, ryddebeltet vil dermed overlappe mellom mastene)
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler
3.3 Tiltak i Kjellerholen transformatorstasjon
I Kjellerholen transformatorstasjon søkes det om følgende:
• Midlertidig tilkobling av 66 kV jordkabler. Tilkoblingen vil skje ved effektbryter i de to 66 kV linjeavgangene mot Leirsund.
• Nødvendig stålstativer for å støtte 66 kV jordkablene opp slik at man kan koble sammen kabelendemuffe med effektbryter.
3.4 Sanering av midlertidig 66 kV kabel
Når utvidelsen av stasjonsbygget ved Kjellerholen transformatorstasjon er ferdig, omsøkes midlertidige 66 kV jordkabler fjernet. Dette gjelder også stativer for kabel/kabelendemuffer.
Kablene rulles på tromler og lagres/avhendes, mens stålstativene avhendes.
3.5 Fremdriftsplan for de konsesjonssøkte nettanlegg
Gjennomføring av de omsøkte nettanlegg vil bli samkjørt med utvidelsen av stasjonsbygget. Det vil si at de nye mastene må være på plass før utvidelsen av bygget starter, og at 66 kV jordkabler blir sanert etter at
utvidelsen er ferdig.
Tidsplan for gjennomføring:
Innsendelse konsesjonssøknad Høst 2019 Estimert vedtak konsesjon Vinter 2019/2020
Oppstart anleggsarbeider Vår 2020
Idriftsettelse Vår 2020
Permanent ombygging Høst 2021
4.0 INNVIRKNING PÅ MILJØ, NATURRESSURSER OG SAMFUNNSINTERESSER
Dette avsnittet omhandler de endringer som er omsøkt og de nye nettanlegg som omsøkes i denne søknad.
4.1 Erverv av grunn og rettigheter 4.1.1 Rettigheter
HN har avtale med berørte grunneiere. Alle nødvendige rettigheter som HN må ha er her beskrevet. HN har allerede rettigheter til å ha 66 kV ledning i området. Midlertidige 66 kV jordkabler legges delvis på egen
eiendom, delvis på kommunens eiendom og delvis innenfor område med ervervet bruksrett i anleggsperioden.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler
4.1.2 Erstatningsprinsipper
HN har rett til å bygge og drifte 66 kV ledning i denne traseen fra før. Rettighetsbeltet utvides da linjeføring blir litt bredere etter omsøkt tiltak og forberedes for 132 kV drift.
Utvidelse av rettighetsbeltet er avtalt med grunneier av eiendom 70/3.
Skedsmo kommune er grunneier på deler av den midlertidige kabeltraseen. Avtale med kommunen vil bli inngått.
Tabell 3 viser en oversikt over berørt grunneiere.
Tabell 3. Oversikt over berørte grunneiere.
Gnr/Bnr Navn Adresse Postnr – og sted
70/3 Ing H Asmyhr AS Hvamsvingen 10 2013 Skjetten 70/23 Skedsmo kommune Jonas Lies gt 18 2000 Lillestrøm
4.2 Arealbruk
4.2.1 Beskrivelse av rettighetsbelter og klausulert areal
Dagens rettighetsbelte er 14 meter for dobbelkursledningen (66 kV). Rettighetsbeltet på de nye mastene bør være minimum 7 meter til hver side. I og med at de to mastene står såpass nære hverandre vil rettighetsbeltet mellom mastene overlappe.
Det er i forbindelse med prosjektet inngått en ny overenskomst med grunneier for rettigheter og plikter ved bygging, drift og vedlikehold av luftledningen inkludert master, Det nye ryddebeltet og byggeforbudsbeltet er begge satt til 21 meter.
Innenfor dette rettighetsbeltet kan det ikke oppføres bygninger eller andre større anlegg. Det kan heller ikke utføres gravearbeid eller annen aktivitet/tiltak som kan skade jordkabelen. Arealet innenfor rettighetsbeltet kan imidlertid benyttes som før etter at kabelgrøft er lukket og asfalt påført.
4.2.2 Omfang av båndlagt areal
Ny 66 kV jordkabel er midlertidig, og vil derfor ikke kreve varige rettigheter.
Utvidelse av rettighetsbeltet vil med overnevnte kriterier bli på ca 0,5 daa.
4.2.3 Jordbruk og skogbruk
Disse to tema er ikke relevante for denne søknaden. De omsøkte tiltak vil ikke påvirke verken jordbruk eller skogbruk i området.
4.3 Magnetfelt og nærføring til bygninger
Kraftledninger og andre strømførende installasjoner omgir seg bl.a. med lavfrekvente elektromagnetiske felt.
Det er fortsatt usikkerhet omkring helsemessige virkninger av slike felt. Konklusjonene fra 2 ekspertutvalg nedsatt av Sosial- og Helsedepartementet i 1994 og 2000 konkluderer med at:
”-verken epidemiologiske eller eksperimentelle data gir grunnlag for å klassifisere lavfrekvente
elektromagnetiske felt som kreftfremkallende. De er heller ikke funnet sikre vitenskapelige holdepunkter for at andre sykdommer, skader eller plager kan være forårsaket av elektromagnetiske felt av art og styrke som man kan bli eksponert for i dagliglivet eller i de fleste yrker. Epidemiologiske undersøkelser taler for at leukemi forekommer oftere blant barn som bor nær kraftledninger enn hos andre barn, men de foreliggende data er ikke tilstrekkelige til å avgjøre en årsakssammenheng. Avgjørende spørsmål om eventuelle biologiske
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler I rapport avgitt av en arbeidsgruppe 1. juni 2005 nedsatt for å vurdere:
”Forvaltningsstrategien ved anlegg av nye høyspentledninger og ved anlegg av boligområder, skole og barnehager etc. i nærheten av høyspentledninger…” sammenfatter arbeidsgruppen følgende:
”Kunnskapssituasjonen er i dag er mer avklart enn tidligere og omfattende forskning kan sammenfattes med at det er en mulig økt risiko for utvikling av leukemi hos barn der magnetfeltet i boligen er over 0,4 T, men den absolutte risikoen vurderes fortsatt som meget lav……...Arbeidsgruppen anbefaler ikke innføring av nye grenseverdier………Ved bygging av nye boliger eller nye høyspentanlegg anbefales det å gjennomføre et utredningsprogram som grunnlag for å vurdere tiltak som kan redusere magnetfelt. Det anbefales 0,4 T som utredningsnivå for mulige tiltak og beregninger som viser merkostnader og andre ulemper”
Fra 2006 er det offisiell forvaltningsstrategi i Norge at det ved bygging av nye ledninger eller ved anlegging av bygg nær kraftledninger, så skal det utredes mulige tiltak og kostnader ved disse, dersom gjennomsnittlig strømstyrke i ledningene gir et sterkere magnetfelt enn 0,4 microTesla [T] i bygninger for varig opphold av mennesker. Eventuelle avbøtende tiltak kan være flytting av linjen eller endring av linekonfigurasjonen.
For å kartlegge hvor utredningsgrensen går er det utført magnetfeltberegninger.
Gjennomsnittlig strømbelastning på dobbelkursledningen Kjellerholen – Leirsund er ca 168 A fordelt på begge trådsett. Nevnte underlag går tilbake til 2015 og er inndelt i timesverdier.
Det er lagt opp til følgende mastebilder:
• 66 kV luftledning
o Avstand bakkenivå – nederste fase: 13 meter o Loddrett avstand mellom fasene: 3 meter o Avstand mellom de to trådsettene 10 meter Magnetfeltet beregnes i 2 meter høyde over bakkenivå.
Resultatet er vist i figur 9.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler
Figur 9. Elektromagnetisk feltstyrke med ombygget 66 kV ledning
Konklusjon: Nærmeste hus ligger ca 27 meter fra det østlige nye mastebeinet. Det vil si at huset ligger utenfor utredningsgrensen som ligger 11 meter fra det østlige nye mastebeinet.
De midlertidige jordkablene som skal stå for forsyning til Kjellerholen transformatorstasjon vil bli forlagt i kabelgrøft ca 15 m unna nærmeste hus. Det må beregnes magnetfelt som strøm i disse jordkablene medfører.
• Jordkablene ligger i tett trekant
• Jordkablene ligger med 0,5 m avstand ytterfase – ytterfase
• Jordkablene ligger med 0,6 m overdekning Magnetfeltet beregnes 1 meter over bakkenivå.
Resultatet er vist i figur 10.
66 kV ledninger: Magnetisk feltstyrke:
Loddrett oppheng. 3 m faseavstand Felt beregnet 2 meter over bakken
Strøm i ledningen: 84 A (pr trådsett) Maks feltstyrke ved mastebein på 66 kV ledning: 0,9 T
Avstand mellom trådsettene: 10 m Avstand til utredningsgrense 0,4 T: 11 meter fra hvert mastebein
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler
Figur 10. Elektromagnetisk feltstyrke med midlertidige jordkabler.
Konklusjon: Nærmeste hus ligger ca 15 meter fra senter av kabelgrøften. Det vil si at huset ligger utenfor utredningsgrensen som ligger ca 2 meter fra senter av kabelgrøft.
4.4 Natur og naturmangfold
Disse to tema er ikke relevante for denne søknaden. De omsøkte tiltak vil ikke påvirke verken natur eller mangfold i området.
4.5 Kulturminner og kulturmiljø
Nærmeste registrerte kulturminne er ca 440 m sør for Kjellerholen transformatorstasjon. Dette er en ikke navngitt kokegrop, der vernestatusen står som: Fjernet (automatisk fredet) og ID – NR 224145-1.
Om det i arbeidet med å bygge de omsøkte nettanlegg skulle dukke opp kulturminner så skal relevante kulturmyndigheter varsles med en gang.
Det er heller ikke registrert bygninger registrert i SEFRAK – registret i umiddelbar nærhet.
66 kV jordkabler: Magnetisk feltstyrke:
Tett trekant – forlegning Felt beregnet 1 meter over bakken Overdekning ca 0,6 meter Maks feltstyrke senter grøft: 1,1 T
Avstand mellom jordkablene: 0,5 m Avstand til utredningsgrense 0,4 T: ca 2 meter fra senter grøft
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler
4.6 Friluftsliv og rekreasjon
Disse to tema er ikke relevante for denne søknaden. De omsøkte tiltak vil ikke påvirke verken friluftsliv eller rekreasjon etter at omsøkte tiltak er ferdigstilt.
4.7 Utslipp og forurensing
Disse to tema er ikke relevante for denne søknaden.
4.8 Luftfart og kommunikasjon
Master vil bli innmeldt til Statens Kartverk i henhold til gjeldende regelverk.
5.0 KOSTNADER OG ØKONOMI
Kostnadsoverslag er basert på de omsøkte tiltak. Det er ikke gjennomført detaljprosjektering som ligger til grunn for denne kostnadsberegningen.
Kostnader for de to nye mastene inkludert betongfundamenter er estimert til ca 2,0 millioner NOK.
Kostnader for de to midlertidige kabelsettene er estimert til ca 1,0 millioner NOK.
Kostnader for diverse stålstativer, avhending av materiell etc er estimert til ca 0,5 millioner NOK Byggherre, administrasjon og planlegging er estimert til ca 0,5 millioner NOK.
Rigg og usikkerhet er estimert til ca 1,0 millioner NOK.
Total anleggskostnad er dermed estimert til ca 5,0 millioner NOK.
Det er kun de omsøkte tiltak som er kostnadsberegnet. Utvidelse av stasjonsbygget i Kjellerholen er ikke tatt med i kostnadsberegningen.
I tillegg kommer demontering, bortkjøring og eventuell avhending av de midlertidige jordkablene etter at stasjonsbygget i Kjellerholen transformatorstasjon er ferdig. Arbeidet med dette anslås til ca 100 000 kroner.
6.0 TRANSPORT, BYGGETEKNIKK OG OPPRYDDING
6.1 Transport
Eventuelle skader på veier og annen infrastruktur vil bli istandsatt.
I anleggsperioden vil det hovedsakelig bli behov for følgende maskiner:
• Gravemaskin for graving av grøft
• Lastebiler for transport av materiell
• Personbiler for transport av personell
• Lastebil med mobilkran for montasje av stålmaster
6.2 Miljøplan og avbøtende tiltak
Ved detaljprosjektering av omsøkte tiltak og som grunnlag for anleggsarbeid vil det bli utarbeidet en SHA – plan i samsvar med arbeidsmiljøloven og arbeidstilsynets retningslinjer.
Ved pålegg fra NVE vil MTA-plan bli utarbeidet. En slik plan inkluderer tiltak mot blant annet støy og
forurensning i byggetiden, avfallshåndtering og rehabilitering av terrengskader. Det skal også planlegges tiltak for å redusere skader på eventuelle kulturminner og naturtyper/arter.
Hafslund Nett AS
Endringssøknad. Nye 132 kV master og midlertidige 66 kV jordkabler 7.0 AKTSOMHET KVIKKLEIRE
Figur 11 viser et utsnitt fra Skedsmo kommune sine kartsider ved arealplanene. Kjellerholen
transformatorstasjon ligger i område som er definert som aktsomhetsområde for kvikkleire (KpFareSone H310_6).
Dette må hensyntas ved anleggsarbeidet som er nødvendig ved de omsøkte tiltak. Dette gjelder både graving ved etablering av mastefundamenter og kabelgrøfter til midlertidige jordkabler.
Det gjelder for så vidt også i det arbeid som må gjøres i siste bæremast (ved elven) før Kjellerholen transformatorstasjon. Ved behov kan det være aktuelt å drive arbeid ved eller i mast.
Figur 11. Utsnitt arealplaner til Skedsmo kommune.
