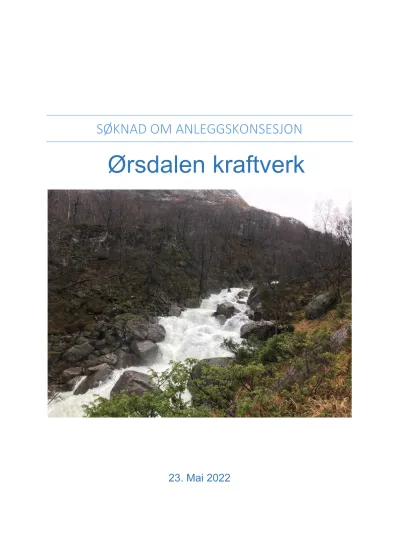

SØKNAD OM ANLEGGSKONSESJON
Ørsdalen kraftverk
23. Mai 2022
Utarbeidet av: Frode Hellebust
Kontrollert av: Elias Haugsbø
Godkjent av: Bård Kvinge
Sammendrag:
Hywer AS er totalentreprenør for utbygging av Ørsdalen kraftverk. På vegne av Dalane Kraft AS søkes det om anleggskonsesjon til å bygge, eie og drive de elektriske anleggene for å gi nettilknytning til Ørsdalen kraftverk i Bjerkreim kommune, Rogaland fylke.
De elektriske anleggene omfatter en om lag 85 m lang 22 kV kabel fra kraftverket til
tilknytningspunktet i nettstasjonen. Omsøkte trasé vil gå i grøft fra kraftstasjonen og langs med ei lita bru og frem til nettstasjon. Det søkes også om konsesjon til en generator med ytelse 3,7 MVA og nominell spenning på 6,6 kV, en transformator med ytelse 4000 kVA og omsetningsforhold 22/6,6 kV, samt et 22 kV koplinganlegg med nødvendig høyspentapparater.
01 23.05.2022 For innsending til NVE FH EH BK
Versjon Dato Beskrivelse Utarbeidet Kontrollert Godkjent
Innholdsfortegnelse
1. GENERELLE OPPLYSNINGER ... 3
OM ANLEGGSEIER ... 3
2. OM ANLEGGET ... 5
BEGRUNNELSE ... 5
BESKRIVELSE AV TILTAKET ... 5
KART ... 6
3. FORARBEIDER ... 6
4. VIRKNINGER FOR OMGIVELSENE I ANLEGGS- OG DRIFTSFASE ... 8
5. VEDLEGG ... 10
1. Generelle opplysninger
Ørsdalen kraftverk fikk tildelt vassdragskonsesjon av NVE i desember 2010, etter anke ble vedtaket opprettholdt av OED i desember 2013. I januar 2013 søker Dalane IKS om planendring om endring av plassering av inntak, NVE gir vedtak på planendring i juni 2015.
Ørsdalen kraftverk ligger i Bjerkreim kommune i Rogaland fylke. Kraftverket ligger nordøst for
Ørsdalsvatnet, og avstanden til kommunesenteret Bjerkreim i vest er om lag 33 km, se lokalisering og oversikt i Figur 1-1.
Kraftverket vil utnytte et fall på 335 mVs og ha en installert turbineffekt på 3,0 MW. Kraftverket er planlagt med en årlig energiproduksjon på ca. 12,6 GWh.
Eksisterende Vassbø Kraftverk er ikke lenger i drift og vil etter hvert rives.
Figur 1-1 - Geografisk plassering av vassdragsanlegget.
Om anleggseier
Dalane Kraft AS ble stiftet 14.03.2000 og er et heleid datterselskap til Dalane Energi AS. Selskapets driver virksomhet relatert til produksjon og levering av energi og energiløsninger. Dalane Energi AS eies av Dalane-kommunene: Bjerkreim, Eigersund, Lund og Sokndal.
Dalane kraft AS har inngått avtale med Hywer AS som totalentreprenør for bygging av Ørsdalen kraftverk.
Hywer søker på vegne av Dalane Kraft AS om anleggskonsesjon iht. Energiloven §3-1, for å bygge, eie og drive de elektriske anleggene for å gi nettilknytting av Ørsdalen Kraftverk i Bjerkrheim
kommune. Oversikt over kontaktpersoner og organisasjon i bygge- og driftsfasen er vist i Tabell 1-1.
Tabell 1-1 Sentrale opplysninger om anlegget.
Konsesjonær
Dalane Kraft AS Org.nr.: 982 388 406
Tlf.:
Besøksadresse: Elganeveien 1 4373 EGERSUND Postadresse: Postboks 400 4379 EGERSUND
Kommune EIGERSUND
Fylke Rogaland
Konsesjon Vassdragskonsesjon til bygging av Ørsdalen kraftverk datert 21.12.2010, NVE ref.
200804771 – 38. Byggefristen er blitt satt ut til 18.12.2023 Vanndragsnummer 027.AB
Tiltakets navn Ørsdalen kraftverk Organisasjonsnummer 982 388 406
Adresse Ørsdalen
4389 VIKESÅ
Kontaktinformasjon byggefase
Kontaktperson konsesjonær: Andreas Vanglo Tønnessen Tlf.: 950 34 885
Prosjektleder - byggefasen: Frode Hellebust, Hywer AS Tlf.: 9743 1643 Byggeleder: Frode Hellebust, Hywer AS Tlf.: 9743 1643 Oppfølging miljø og landskap: Andreas Vanglo Tønnessen Tlf: 950 34 885
Kontaktinformasjon driftsfase
Driftsansvarlig DK: Andreas Vanglo Tønnessen Tlf.: 950 34 885
Adm. dir. : Rune Hetland Tlf.: 952 68 004
Foreløpig framdriftsplan for elektrisk anlegg til Ørsdalen kraftverk er gjengitt i Tabell 1-2.
Tabell 1-2 - Foreløpig framdriftsplan
Arbeid Planlagt framdrift
Planlagt byggestart kraftverk April 2022
Planlagt legging av kabel Mars 2023
Planlagt idriftsettelse Mai. 2023
Planlagt ferdigstilling Juni. 2023
2. Om anlegget
Begrunnelse
For å knytte Ørsdalen kraftverk til eksisterende 22-kV nett søkes det om anleggskonsesjon etter Energiloven §3-1 til å etablere og drifte en høyspentkabel fra kraftstasjonen til tilknytningspunktet i eksisterende nettstasjonen på nordsiden av elven. Enida AS er områdekonsesjonær og har bekreftet at Ørsdalen kraftverk kan knytte seg til nett og ta imot produksjon fra Ørsdalen kraftverk, se Vedlegg 2.
Beskrivelse av tiltaket
Det søkes om å etablere en ca. 80 m 22 kV høyspentkabel av type TSLF 24 kV 3x1x95 mm2 fra kraftstasjon til på sørsiden av elva til eksisterende nettstasjon på norsiden av elva. Oversiktskart over kabeltrasè er vist i Figur 2-1.
Høyspentkabelen vil graves ned i grøft fra kraftstasjon til bro over elva. Kabelen vil krysse broen i trekkerør som blir lagt langs siden på broen. Videre legges kabelen i grøft langs tilkomstveien på nordsiden av veien mot nettstasjonen.
Figur 2-1 Oversiktskart som viser anleggets plassering i lokalgeografien
Nettstasjonen vil få etablert fjernstyrt lastbryter og målecelle for montering av avregningsmåler til Ørsdalen kraftverk. Grensesnittet mellom netteier og tiltakshaver blir ved tilkoblingsklemmer på lastbryter i nettstasjonen.
Følgende høyspentanlegg omfattes av søknaden og er vist i Tabell 2-1:
Tabell 2-1 - Data for høyspentanlegg
Type anlegg Beskrivelse
Jordkabel Ca 80 m. TSLF 24 kV 3x1x95 mm2 AI jordkabel.
Generator Ytelse: 3700 kVA
Nominell spenning 6,6 kV
Transformator 22/6,6 kV 4000 kVA oljeisolert.
Apparatanlegg ABB Unisec De-M-V luftisolert apparatanlegg i
kraftstasjonen.
Generator er plassert i maskinsal, lavspent koblingsanlegg I kontrollrom og stasjonstranformator er plassert i høyspentrom. Vedlegg 6 viser arrangementet med plassering av komponenter i stasjonen.
Enlinjeskjema og tekniske spesifikasjoner av anlegget er vedlagt i Vedlegg 3. Datablad for høyspentkablene og generator er lagt ved i Vedlegg 4 og 5.
Kart
Arealbrukskart som viser det konsesjonssøkte anlegget er vedlagt i Vedlegg 1. Kartet viser hva de ulike delene av anleggsområdet skal benyttes til og hvor inngrepssonene for anleggsarbeidene går.
3. Forarbeider
Endelig kabeltrasè er valgt i samråd mellom byggherre Dalane Kraft og områdekonsesjonær Enida. E- post med bekreftelse på tilknytting er vedlagt i Vedlegg 2.
Trassen til kabelen vil ikke påvirke nærliggende kulturminneområde, men kabelen vil legges i forbindelse med utarbeidelse av veien og traseen er følgelig valgt for å gjøre minst mulig inngrep i naturen og redusere anleggsperioden. I forbindelse med utbedring av tilkomstvei kom en i konflikt med kulturminneområde, Fylkeskommunen har utført arkeologiske undersøkelser og utarbeidet en rapport vist i vedlegg 9. Det er søkt og gitt dispensasjon fra Fylkeskommunen på utvidelse av vei gjennom fredet kulturminne se vedlegg 8. Fylkeskommunen har tatt stilling til søknaden, med krav til tiltak med inngjerding eller merking av kulturminneområder.
Den aktuelle kabeltraseen er inkludert i arealbruksplanen i Detaljplan for miljø og landskap, som er sendt til NVE. Arealbrukskartet er vedlagt i Vedlegg 1. Kabelen ligger i sin heilhet innenfor
inngrepssonen som er spesifisert i arealbrukskartet som midlertidig riggområdet. Detaljplanen har vert på høring hos alle relevante parter og ble godkjent av NVE 18.02.2022 og ligger ved i vedlegg 7.
Tiltakshaver har stanse- og meldeplikt etter kulturminneloven § 8 andre ledd dersom det skulle oppdages ukjente kulturminner. Eventuelle funn skal meldes Statsforvalteren i Rogaland.
Figur 3.1 Flere kulturminner befinner seg i eller nær tiltaksområdet. Anleggsområdet er planlagt slikt at man holder seg innenfor områdene som fylkeskommunen har gitt dispensasjon til.
4. Virkninger for omgivelsene i anleggs- og driftsfase
Kabeltrasse vil gå langs tilkomstvei fra kraftstasjonen til trafokiosk. Høgspentkabelen vil graves ned i grøft fra kraftstasjon til bro, hvor den legges i trekkerør over broen før den blir gravd ned det
resterende stykk til trafokiosk. Langs heile trassen vil kabeltrekkerør graven ned iht. Ren standard med nødvendig overdekning for de aktuelle arealformålene og med omfyllingsmasser av sand/grus.
Figur 4-1 – Aktsomhetsområde
Kabeltrassen ligger innenfor aktosmhetsområdet for flom gjennom hele trassen som vist i Figur 4-1. I området mot elva er det naturlig plastring med steiner som har lagt seg mot elva Figur 4-2. Ved å legge kabelgrøften inn mot eksisterende vei vil en ikke påvirke steiner som ligger mot elva og dette vil gi grøften beskyttelse mot utgraving ved høy vannføring i elven.
Figur 4-2 – Bilde fra kraftstasjonsområdet med eksisterende bro over elva og naturlig steinsetting langs elvebredde, ekisterende trafokiosk vist til høyre i bildet.
Ved tilordning av kabelgrøft vil en komme i nærheten av kulturminneområder som ligger tett inntil inngrepssonen til det midlertidige riggområdet. Det vil bli inngjerdet og/eller markert med
markeringsbånd rundt kulturminneområdet slik at en ikke kommer inn på dette ved arbeid. Områdene er vist i arealbrukskart Vedlegg 1 og vist i utklipp fra kart i Figur 4-3.
Figur 4-3 - Kulturminneområder ved adkomstvei og kraftstasjon.
5. Vedlegg
Vedlegg 1a: Arealbrukskart heile anlegget
Vedlegg 1b: Arealbrukskart stasjon / kart tilknytningspunkt Vedlegg 2: Bekreftelse nett tilknytning Enida.
Vedlegg 3: Enlinjeskjema Vedlegg 4: Datablad Generator Vedlegg 5: Datablad HS-kabler Vedlegg 6: Arrangement stasjon
Vedlegg 7: Godkjent detaljplan for landskap og miljø Vedlegg 8: Søknad om dispensasjon fra fredningsvedtaker Vedlegg 9: Rapport fra kulturhistoriske registeringer
