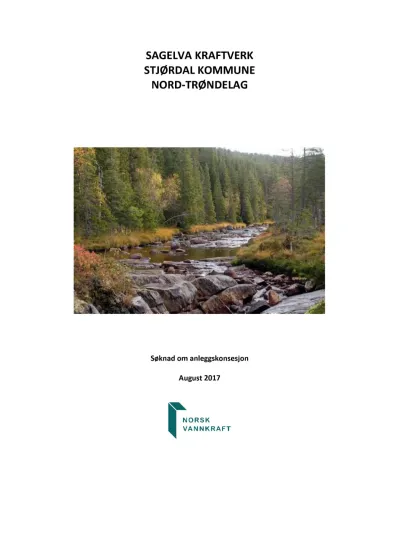

SAGELVA KRAFTVERK STJØRDALKOMMUNE
NORD-TRØNDELAG
Søknad om anleggskonsesjon August 2017
NVE – Konsesjonsavdelingen Postboks 5091 Majorstua 0301 OSLO
3.8 2017
Søknad om anleggskonsesjon for Sagelva kraftverk
Sagelva kraftverk AS ønsker å utnytte deler av fallet i Sagelva i Stjørdal kommune i Nord-Trøndelag, og søker etter energiloven om anleggskonsesjon som nødvendig for nettilknytning.
Nødvendige opplysninger om tiltaket fremgår av den vedlagte utredningen. Det bes om en rask saksgang for denne søknaden fordi detaljplan er godkjent og byggestart er nært forestående.
Vennlig hilsen
André Aune Bjerke prosjektleder
Sagelva kraftverk AS Parkveien 33b 0258 Oslo
Sammendrag
Sagelva kraftverk AS ønsker i samarbeid med grunneiere å utnytte vannkraftressursene i Sagelva, som ligger i Stjørdal kommune i Nord-Trøndelag. Det foreligger en samarbeidsavtale med grunneier som påvirkes av nettilknytningen.
Prosjektet fikk oppdatert vassdragskonsesjon 18. august 2015 (NVE ref. 200804433-60). Detaljplan er godkjent og utbyggingen er planlagt påbegynt snart. Linjetilknytningen er prosjektert av
Multiconsult.
I forbindelse med utbyggingsplanene søkes det om anleggskonsesjon som nødvendig for nettilknytning.
Innhold
Sammendrag ... 3
Generelle opplysninger ... 5
Om søkeren ... 5
Om prosjektet ... 5
Generelle opplysninger
Om søkeren
Tiltakshaver for Sagelva kraftverk er Sagelva kraftverk AS, org.nr.915 311 555. Sagelva kraftverk AS eies av Norsk Vannkraft Invest AS, org.nr. 916 507 844.
Forretningsadresse:
Sagelva kraftverk AS Parkveien 33b 0258 Oslo
Kontaktperson:
André Aune Bjerke 41 27 54 81 [email protected]
Om prosjektet
Geografisk plassering
Anlegget ligger i Stjørdal kommune på grensen til Meråker kommune.
Vedlegg 1 viser situasjonsplan for anlegget, vedlegg 2 viser ledningsprofil for kabelstrekket over vei, elv og jernbane.
Anlegget
Det søkes om rett til å bygge og drive følgende elektriske anlegg:
En generator med spenning ytelse 3,0 MVA og spenning 6,6 kV
En transformator med ytelse 3,0 MVA og omsetning 6,6/22 kV
En cirka 1,2 kilometer lang kraftledning fra Sagelva kraftverk til påkoblingspunkt på eksisterende nett.
Nødvendig høyspenningsanlegg
Kabel
Det skal strekkes en kabel av type Axces 24 kV 3x95A/25mm2 i luftspenn over vei, jernbane og Stjørdalselva. På hver mast skal det monteres et «Advarsel høyspenning»- og mastenummerskilt.
Skiltene skal monteres ca. 2 meter over terrenget. På nordsiden av elva skal kabelen utføres som jordkabel ca. 1040 meter, mellom den ene stolpen og tilknytningspunktet i bryteren til NTE. Denne vil graves ned i grøftekant langs vegen. På sørsiden av elva skal kabelen utføres som jordkabel med en lengde på ca. 100 meter, mellom stolpen og høyspentanlegget til kraftverket
Berørte parter
Det er bare én eiendom som påvirkes av planene om nettilknytning, gnr. 337 bnr. 1. Sagelva kraftverk har en avtale om rett til etablering av kraftlinje med grunneieren. Utbygger er i dialog med Bane NOR og Vegvesenet om kryssing av kabel. Utbygger er også i dialog med NTE Nett om tilknytning til deres nett.
Konsekvenser for naturmangfold
Det meste av kabelen skal utføres som jordkabel og vil ha marginale virkninger. Luftstrekket vil kunne forstyrre eventuelle fugler. Utbygger foreslår derfor at kraftledningen merkes for å redusere risiko for fuglekollisjon.
Vedlegg:
1) Situasjonskart
2) Ledningsprofil for luftlinja
75
..
: . 0
•·
'•·. .. ·.
If -. •
·. ... t ti al
- Stj ord alselva
-· ..
• - - -... - - - -
.:- -::: . -:::. . ..
. . ··•·· -
_::_:::_ . ·· .. - ..
- I
__ :_ --- - -- --- -- - - I
- /.-~ --·- -
______,..._
-...
--
e
- --- ---...---=--- -- ---
we
r1 0 0
10 0
12 5
15 0
-17 5
2 0 0
I
I,, I
Jt?;,
% - ' A
((
( ,I} l
!- £
&-.I
Powel ASA 0
_ Alle linjer
&. 1000
0 Default Eiendomsgrense
100m
rQ powel
GeminiSagelva Kraftverk
N
M
Blåfall
ippfatte s som oriente rende.
Beliggenhet og høyder ma o
[law, Si gn :
2016. 11.23 t erj
).l!leoctk 1:3000
Måle/Bryter N.T.E
Måle/Bryter N.T.E Måle/Bryter N.T.E
HS- Jordkabel 1040 m
HS- Jordkabel 1040 m HS- Jordkabel 1040 m
HS Luftline 120 m
HS Luftline 120 m HS Luftline 120 m
HS- Jordkabel 100 m
HS- Jordkabel 100 m HS- Jordkabel 100 m
Sagelva Kraftstasjon
Sagelva Kraftstasjon Sagelva Kraftstasjon
HS - Stolpe
HS - Stolpe HS - Stolpe
HS - Stolpe
HS - Stolpe
HS - Stolpe
40 40
50 50
60 60
70 70
80 80
90 90
100 100
110 110
120 120
130 130
112.7m Bs 1.5:1
2x50mm² 2.0
SEKSJON 1 Linelengde 112.8 m Fase • Mont.sp. 50.6 N/mm² AXCES 24 kV 3x95 Al
Bs 1.5:1 2x50mm²
2.0
Fase
Fase Fase
Fase Fase
Fase
Mastenummer Mastetype/tegningsnr Jordbånddiameter Traverstype Isolatortype
1 EM-B-E 10m · Ø24
2 EM-B-E 11m · Ø24
Pilhøyder fase AXCES 24 kV 3x95 Al ved +25, 15, 5º Pilhøyder fase AXCES 24 kV 3x95 Al ved 0, -5, -15º
Profil av 24 kV kraftledning
Sagelva 22kV linje
Strjørdal, Nord-Trøndelag Ledningseier Blåfall AS Linjenummer
Landmåler Terje Berg Oppmålt dato 25.08.2016 Byggherre Blåfall
Prosjektør Multiconsult ASA Prosjektert dato 03.11.2016
Programvare netLIN 3.24
Fil Sagelva 22kV linje - Blad 01 M1-M2.dxf Godkjent av ØK
Revisjon
LM = 1:2000 HM = 1:500 Linelengde 113 m
EN 50341-1:2009, NEK EN 50341-3-16:2001, EN 50423-3:2005
Blad 1 av 1
Dato 30.12.1899
Ny graddeling
Høyderegion 400 m
Forklaring mastedata
Forankret EM Endemast BM Bæremast VM Vinkelmast FM Forankringsmast FV Forankring i vinkel -B Bardun i hovedmast -S Strever i hovedmast -E Enkeltmast -H H-mast -T Trippelmast 12.0m Total stolpelengde Ø 28 Jordbånddiameter Bestående mast
1.5 Faseavstand 2.0 Stolpeavstand FO Forsterka oppheng
6kg Loddvekt isolator Gjelder mastas vinkeldel Bs 1.0:1 Bardunstigning
2Smb Antall stolper m/barduner 2x70mm² Antall barduner pr. stolpe Sv 1:5.0 Skrevvidde
2Sms 6P Antall strevere og pinnesk.
\TS Trykkstag
\VS 4 Antall vanlige stag/stolpe 2.5 Nedgravingsdybde
Gnistgap Lysbuehorn Ventilavleder Arbeidsjord Jording
15.3
Vinkel Avgreinet mast Trafo Kabelnedføring Linjebryter
Grense Bygning Elv/bekk Elvekant Innsjø/vannkant Sti
Veikant Veg/P-plass Gjerde Jernbane Tele/svakst. Lavspent Høyspent
G.nr/B.nr Gr.forhold Bonitet KM Grunnriss
0.0 0.1 0.113
265, 250, 234 225, 217, 202
