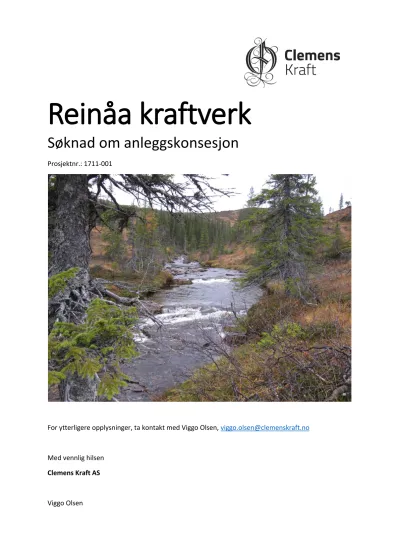

Reinåa kraftverk
Søknad om anleggskonsesjon
Prosjektnr.: 1711-001
For ytterligere opplysninger, ta kontakt med Viggo Olsen, [email protected]
Med vennlig hilsen Clemens Kraft AS
Viggo Olsen
S i d e 2 | 8
Innhold
1. Sammendrag ... 3
2. Generelle opplysninger ... 3
2.1 Om anleggseier ... 3
3. Utførte forarbeider ... 4
4. Beskrivelse av anlegget ... 4
4.1 Begrunnelse ... 4
4.2 Beskrivelse av hva som skal bygges ... 5
4.3 Nødvendig høyspennings apparatanlegg ... 6
4.4 Alternative løsninger ... 6
4.5 Systemløsning ... 6
4.6 Sikkerhet og beredskap ... 7
4.7 Sikkerhet mot flom og skred ... 7
4.8 Teknisk/økonomisk vurdering ... 7
5. Virkninger for miljø, naturressurser og samfunn ... 7
6. Avbøtende tiltak ... 7
7. Offentlige og private tiltak ... 7
8. Innvirkning på private interesser ... 7
9. Kart ... 8
10. Vedlegg ... 8
S i d e 3 | 8
Det er inngått tilknytningsavtale med Tensio. (tidligere NTE Nett AS)
Det vil bli lagt en ca. 30 meter lang jordkabel fra kraftstasjonen til tilknytningspunkt på ny nettstasjon som Tensio har etablert på Reinåa.
Det er inngått avtale med berørt grunneier som er Meråker Brug AS.
2. Generelle opplysninger
2.1 Om anleggseier
Clemens Kraft AS søker på vegne av Meråker Kraft AS om anleggskonsesjon iht. Energiloven § 3-1 for høyspentanlegg tilhørende Reinåa kraftverk.
Det vises til vedtak om vassdragskonsesjon gitt til Reinåa Kraftverk 20.12.2012, NVE ref: 200801473- 51og tilhørende Bakgrunn for vedtak KSK-notat 62/2012.
Meråker Kraft AS vil stå som eier av anlegget.
Denne søknaden erstatter tidligere innsendt søknad om anleggskonsesjon for Reinåa kraftverk.
Tabell 1 - Info om prosjekteier
Anleggseier Meråker Kraft AS
Organisasjonsnummer 913293940
Virksomhet Kraftproduksjon
Kontaktperson Viggo Olsen, Clemens Kraft
Kommune Meråker
Fylke Trøndelag
Oppstart anleggsarbeider for kraftverket var høsten 2018 og ferdigstillelse er planlagt høsten 2020.
Arbeider med høyspentkabelen som det her søkes om er planlagt ferdigstilt februar 2020.
Tiltakshavers navn/adresse: Reinåa Kraft AS co/ Clemens Kraft AS, Fridtjof Nansens plass 6, 0160 Oslo.
Saksbehandler hos Clemens Kraft AS: Viggo Olsen, tlf. 95919939, [email protected].
S i d e 4 | 8
Figur 1 - Kart som viser plassering av prosjektområdet
3. Utførte forarbeider
Det er inngått avtale med berørte grunneier for plassering av høyspentkabelen mellom kraftstasjon og tilkoblingspunkt i det lokale nettet.
Meråker kommune er orientert om tiltaket.
Det er ikke registrert automatisk fredede kulturminner i influensområdet i databasen Askeladden.
I forbindelse med utbygging av Reinåa kraftverk har tiltakshaver vært i dialog med Trøndelag Fylkeskommune som opplyser at det ikke er behov for å gjennomføre kulturminneregistrering ifm.
denne søknaden.
NTE Nett AS (nå Tensio), som er netteier i området har beregnet og sjekket ut at det er kapasitet i både lokalnettet og overliggende nett. De har også videreført sin 22 kV linje til en ny nettstasjon for Reinåa kraftverk som er plassert like utenfor tomtegrensa til kraftstasjonen. Nettilknytningsavtale mellom Tensio (NTE Nett) og Meråker Kraft AS ble inngått i 2016.
4. Beskrivelse av anlegget
4.1 Begrunnelse
For å knytte Reinåa kraftverk til det lokale nettet søkes det om å grave ned høyspentkabel mellom kraftstasjon og punktet for nettilknytning.
S i d e 5 | 8
anlegget er bygget under netteierens områdekonsesjon.Høyspentanleggene som omfattes av søknaden vil bli tilkoblet nettet med en nedgravd 22 kV 30 meter lang høyspentkabel mellom kraftstasjonen og tilknytningspunktet.
Generatortransformator, stasjonstransformator og høyspent koblingsanlegg plasseres inne i eget traforom og høyspentrom i kraftstasjonen.
Følgende omfattes av søknaden:
Høyspentkabel:
Typebetegnelse TSLF 3x1X95 mm2 / 24kV, lengde ca. 30 m Høyspent koblingsanlegg 22 kV med følgende bryterfelt:
Felt mot kabel / nett
Felt mot generatortransformator Felt mot stasjonstransformator Målefelt
Generator: 5,8 MVA 6,6 kV
Tranformatorer:
Generatortranformator 6,8 MVA 22,0/6,6 kV ± 2 x 2,5 %
Stasjonstransformator 50 kVA 22,0/0,4 kV ± 2 x 2,5 %
S i d e 6 | 8
Figur 2 - Punkt for tilknytningspunkt Reinåa
Nettstasjon:
N: 7038975.676 Ø:628596.750
Endemast:
N: 7038958.800 Ø:628582.567
4.3 Nødvendig høyspennings apparatanlegg
Relevant info er beskrevet i kap. 4.2.
4.4 Alternative løsninger
Ikke vurdert.
4.5 Systemløsning
Relevant info er beskrevet i kap. 4.2
S i d e 7 | 8
Relevante risikoer er vurdert i kap. 4.7.4.7 Sikkerhet mot flom og skred
Strekningen kabelen skal graves ned på består av flat innmark uten trær (over kraftstasjonstomta).
Arbeider med å grave ned kabalen vil ikke øke risiko for flom, skred og andre naturskader i området.
På grunn av beliggenheten anses det heller ikke sannsynlig at denne vil bli berørt av flom og skred.
4.8 Teknisk/økonomisk vurdering
De økonomiske forholdene er vurdert ifm. investeringsbeslutning for bygging av Reinåa kraftverk.
Ellers anses ikke en teknisk/økonomisk vurdering relevant for denne søknaden.
5. Virkninger for miljø, naturressurser og samfunn
Kabelen graves ned over en strekning på 30 meter over kraftstasjonstomta. Tiltaket vil ikke gi noe merkbare virkninger for miljø, naturressurser og samfunn.
6. Avbøtende tiltak
Ingen behov.
7. Offentlige og private tiltak
Ikke relevant for denne søknaden.
8. Innvirkning på private interesser
Det er inngått minnelig avtale med alle berørte grunneiere. Avtale er inngått med grunneier Meråker Brug AS som også er medeier i kraftanlegget.
S i d e 8 | 8
9. Kart
Se figur 2 for kart over nett tilknytningen til Reinåa kraftverk og strekning for høyspentkabel samt oversiktskart vedlegg 2.
10. Vedlegg
1. En-linjeskjema høyspentanlegget i kraftstasjonen 2. Oversiktskart for nettilknytning 17.01.2018
