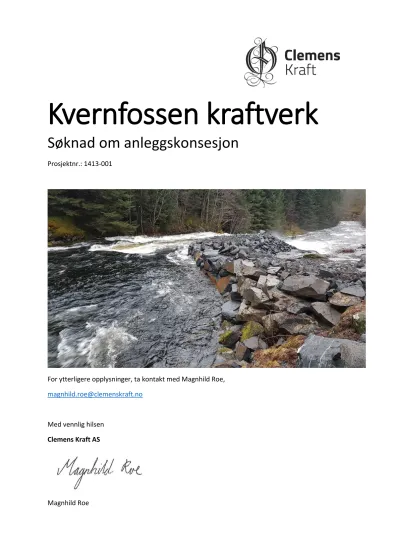

Kvernfossen kraftverk

(1)

Kvernfossen kraftverk

Søknad om anleggskonsesjon

Prosjektnr.: 1413-001

For ytterligere opplysninger, ta kontakt med Magnhild Roe, [email protected]

Med vennlig hilsen Clemens Kraft AS

Magnhild Roe

(2)

Kvernfossen kraftverk Søknad om anleggskonsesjon

S i d e 2 | 9

Innhold

1. Sammendrag ... 3

2. Generelle opplysninger ... 3

2.1 Om anleggseier ... 3

3. Utførte forarbeider ... 4

4. Beskrivelse av anlegget ... 4

4.1 Begrunnelse ... 4

4.2 Beskrivelse av hva som skal bygges ... 5

4.3 Nødvendig høyspennings apparatanlegg ... 7

4.4 Alternative løsninger ... 7

4.5 Systemløsning ... 7

4.6 Sikkerhet og beredskap ... 8

4.7 Sikkerhet mot flom og skred ... 8

4.8 Teknisk/økonomisk vurdering ... 8

5. Virkninger for miljø, naturressurser og samfunn ... 8

6. Avbøtende tiltak ... 8

7. Offentlige og private tiltak ... 8

8. Innvirkning på private interesser ... 8

9. Kart ... 9

10. Vedlegg ... 9

(3)

S i d e 3 | 9

1. Sammendrag

Kvernfossen Kraft AS søker om anleggskonsesjon for tilknytning av Kvernfossen kraftverk til det lokale nettet.

Det er inngått tilknytningsavtale med Sunnfjord Energi Nett AS

Det vil bli lagt en ca. 360 meter lang jordkabel fra kraftstasjonen til tilknytningspunkt på Løland.

Det er inngått avtale med berørte grunneiere.

2. Generelle opplysninger

2.1 Om anleggseier

Clemens Kraft AS søker på vegne av Kvernfossen Kraft AS om anleggskonsesjon iht. Energiloven § 3-1 for høyspentanlegg tilhørende Kvernfossen kraftverk.

Det vises til vedtak om vassdragskonsesjon gitt til Kvernfossen Kraftverk 07.07.2016, NVE ref:

201005128-23 og tilhørende Bakgrunn for vedtak KSK-notat 73/2016.

Kvernfossen Kraft AS vil stå som eier av anlegget.

Denne søknaden erstatter tidligere innsendt søknad om anleggskonsesjon for Kvernfossen kraftverk.

Tabell 1 - Info om prosjekteier

Anleggseier Kvernfossen Kraft AS

Organisasjonsnummer 996 632 326

Virksomhet Kraftproduksjon

Kontaktperson Magnhild Roe, Clemens Kraft

Kommune Hyllestad

Fylke Vestland (tidl. Sogn og Fjordane)

Oppstart anleggsarbeider for kraftverket var april 2019 og ferdigstillelse er planlagt høsten 2020.

Arbeider med høyspentkabelen som det søkes om i denne søknaden er planlagt vår/sommer 2020.

Tiltakshavers navn/adresse:

Kvernfossen Kraft AS c/o Clemens Kraft AS

Fridtjof Nansens plass 6, 0160 Oslo.

Saksbehandler hos Clemens Kraft AS:

Magnhild Roe, tlf. 99559693, [email protected].

(4)

S i d e 4 | 9

Figur 1 - Kart som viser plassering av prosjektområdet

3. Utførte forarbeider

Det er inngått avtale med berørte grunneiere for plassering av høyspentkabelen mellom kraftstasjon og tilkoblingspunkt i det lokale nettet.

Det er ikke registrert automatisk fredede kulturminner i influensområdet i databasen Askeladden.

I forbindelse med utbygging av Kvernfossen kraftverk har tiltakshaver vært i dialog med Sogn og Fjordane Fylkeskommune som opplyser at det ikke er behov for å gjennomføre kulturminneregistrering i denne saken.

Det er søkt statens vegvesen om tillatelse til å bore gjennom veien som må krysses for å legge kabelen gjennom veien.

4. Beskrivelse av anlegget

4.1 Begrunnelse

For å knytte Kvernfossen kraftverk til det lokale nettet søkes det om å grave ned høyspentkabel mellom kraftstasjon og punkt for nettilknytning.

Sunnfjord Energi Nett AS, som er netteier i området har beregnet og sjekket ut at det er kapasitet i både lokalnett og overliggende nett. Nettilknytningsavtale mellom Sunnfjord Energi Nett og Kvernfossen kraft AS ble inngått juli 2019.

(5)

S i d e 5 | 9

4.2 Beskrivelse av hva som skal bygges

22kV tilknytningspunkt er definert ved tilkoblingsklemmene til lastskillebryteren på egen avgang i ny nettstasjon ved avgreining Løland. Sunnfjord Energi blir eier av bryteren, se figur 3. Dette anlegget vil bli bygget under netteierens områdekonsesjon.

Generator med lavspent koblingsanlegg samt stasjonstransformator 690/400 V plasseres inne i stasjonen, maskinspenning blir 690V.

Høyspentanleggene som omfattes av søknaden vil bli tilkoblet nettet med en nedgravd 22 kV høyspentkabel mellom kraftstasjonen og tilknytningspunkt i kabelmast i eksisterende 22 kV linje som vist på figur 2 og 3. Se vedlegg 2 for arealbrukskart over anlegget og høyspentkabelen.

Generatortransformator og høyspent koblingsanlegg plasseres i utvendig frittstående nettstasjon, se vedlegg 3.

Følgende omfattes av søknaden:

Tranformator:

Generatortransformator, 2500 kVA, 22/0,69 kV ± 2 x 2,5 % Høyspentkabel:

Typebetegnelse TSLF 3x1x95 mm² / 24 kV, lengde ca. 360 m Høyspent koblingsanlegg 22 kV med følgende bryterfelt:

Felt mot kabel / nett

Felt mot generatortransformator

(6)

S i d e 6 | 9

Figur 2 - Trasé for høyspentkabel

(7)

S i d e 7 | 9

Figur 3 - Punkt for tilknytningspunkt Løland

4.3 Nødvendig høyspennings apparatanlegg

Relevant info er beskrevet i kap. 4.2

4.4 Alternative løsninger

Ikke vurdert.

4.5 Systemløsning

Relevant info er beskrevet i kap. 4.2

(8)

S i d e 8 | 9

4.6 Sikkerhet og beredskap

Det vil bli laget egen risikovurdering og beredskapsplan ifm. kraftverkets IK-system.

Relevante risikoer er vurdert i kap. 4.7.

4.7 Sikkerhet mot flom og skred

Strekningen kabelen skal graves ned på består av flat innmark med spredte trær. Arbeider med å grave ned kabalen vil ikke øke risiko for flom, skred og andre naturskader i området. På grunn av beliggenheten anses det heller ikke sannsynlig at denne vil bli berørt av flom og skred.

4.8 Teknisk/økonomisk vurdering

De økonomiske forholdene er vurdert ifm. investeringsbeslutning for bygging av Kvernfossen kraftverk.

Ellers anses ikke en teknisk/økonomisk vurdering relevant for denne søknaden.

5. Virkninger for miljø, naturressurser og samfunn

Kabelen graves ned over en strekning på 360 meter. Under anleggsperioden vil denne kabelen beslaglegge et areal på ca. 2000 m². Etter anleggsslutt vil alt areal tilbakeføres til opprinnelig terreng.

Traseen hvor kabalen skal gå består av innmark/gress med noe spredte trær. Dette vil raskt gro tilbake til slik det var før kabelen ble gravd ned. I driftsfasen vil ikke denne kabelen beslaglegge noe areal.

Kabelen skal krysse en fylkesvei. Her er det søkt Statens vegvesen om å bore gjennom veien, slik at vi unngår å stenge veien under legging av denne kabelen.

6. Avbøtende tiltak

Det er lagt slik som nå for å gjøre minst mulig inngrep i terrenget. Dette er den korteste veien til tilknytningspunktet og er også lagt i dette området for å unngå unødvendig skoghogst.

7. Offentlige og private tiltak

Ikke relevant for denne søknaden.

8. Innvirkning på private interesser

Det er inngått minnelig avtale med alle berørte grunneiere.

(9)

S i d e 9 | 9

9. Kart

Se vedlegg 2 for kart over Kvernfossen kraftverk og strekning for høyspentkabel.

10. Vedlegg

1. Oversiktskart som viser beliggenhet

2. Arealbruksplan for Kvernfossen kraftverk som viser trasé for høyspentkabel 3. Plan- og fasadetegning nettstasjon ABB Magnum 500

(10)

á

(11)

ANMELDELSETEGNING ARBEIDSTEGNING SOM BYGGET TEGNING

ANBODSTEGNING

FØREBELS TEGNING

Revisjonen gjelder

Rev. Dato

Rev.

Kontr.

Målestokk

Tegning nr.

Kontr.

Utført Dato Tegnet

Format.

A1 rs

Oppdatert etter detaljprosjektering

A dm rs 24.04.2019

Oppdatert etter synfaring med NVE 11.06.19

B dm rs

Hyllestad Kommune

Kvernfossen kraftverk

Prosjektnr.

Arealbrukskart

04.09.2018 bvk/dm

050

1:1250

KVF-B

A

Meters

11.06.2019

(12)

Ansv.:

Dato:

Minikraft

Del/Prosjekt:

HMEAS

Tittel:

Divisjon Kraft

Skien

Oljekar

Innv. mål(L x B x H)cm 224 x 164 x 45

5000

2200

A B

C

690V

c b a n

2000 kVA 690 V

1612

Ekstern forsyning 230V

2x Sikringsbryter G

V

De M

Opsjon forsert kjøling via vifter

Lasse Henning Mo

16.11.2018

Linje

REF615

(13)

Ansv.:

Dato:

Målskisse MG500

Del/Prosjekt:

HME AS

Tittel:

Divisjon Kraft

Skien

5000

2460500

2200

Lasse Henning Mo

16.11.2018
