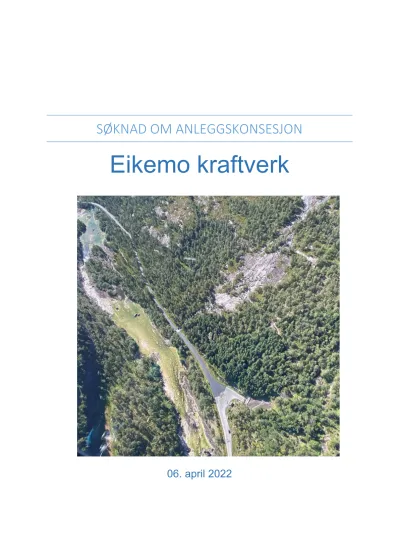

SØKNAD OM ANLEGGSKONSESJON
Eikemo kraftverk
Utarbeidet av: Gine Kirkebøen Støren
Kontrollert av: Marie Stølen
Godkjent av: Marie Stølen
Sammendrag
Hywer AS er totalentreprenør for utbygging av Eikemo kraftverk. På vegne av EM Kraftverk Vest AS søkes det om anleggskonsesjon etter Energiloven §3-1 til å bygge, eie og drive de elektriske anleggene for å gi nettilknytning av Eikemo kraftverk i Vaksdal kommune, Vestland fylke.
De elektriske anleggene omfatter en om lag 200 m lang 22 kV kabel fra kraftverket til tilknytningspunkt i nettstasjon som områdekonsesjoner BKK Nett AS skal etablere. Omsøkt trasé vil fra kraftstasjonen gå i grøft langs etablert anleggsområde fram til Fv. 569, krysse fylkesveien og videre langs veiskulder fram til tilknytningspunktet rett øst for inngang til Modalstunnelen. Det søkes også om konsesjon til en generator med ytelse 4153 kVA og nominell spenning på 6,6 kV, en transformator med ytelse 4300 kVA og omsetningsforhold 22/6,6 kV, samt et 22 kV koplinganlegg med nødvendig
høyspentapparater.
01 06.04.2022 For innsending til NVE GKS MS MS
Versjon Dato Beskrivelse Utarbeidet Kontrollert Godkjent
Innholdsfortegnelse
1. GENERELLE OPPLYSNINGER ... 3
OM ANLEGGSEIER ... 3
2. OM ANLEGGET ... 5
BEGRUNNELSE ... 5
BESKRIVELSE AV TILTAKET ... 6
KART ... 8
3. FORARBEIDER ... 9
4. VIRKNINGER FOR OMGIVELSE I DRIFT OG ANLEGGSFASEN ... 10
VEDLEGG ... 11
1. Generelle opplysninger
Eikemo vil utnytte vannføringen i Setsteinelvi, samt sidebekken Skredbekken i Vaksdal kommune, i Vestland fylke. Setsteinelvi renner ned fra Hodnefjellsvatnet og ned til elva Ekso, hvor også
Skredbekken har utløp, og herfra videre ut i Eidsfjorden. Kraftverket vil utnytte et fall på 491 meter som gir en installert turbineffekt på 3,8 MW. Kraftverket er planlagt for en årlig energiproduksjon på ca.
12,9 GWh. For geografisk plassering av vassdragsanlegget se Figur 1-1.
Figur 1-1 Geografisk plassering av vassdragsanlegget.
Om anleggseier
BKK Produksjon AS fikk tildelt vassdragskonsesjon av NVE den 19.12.2011 for utbygging av Eikemo kraftverk (NVE ref. 200903919-30). I januar 2022 ble konsesjonen overført til Småkraft AS, og det søkes i april 2022 om overføring av konsesjonen til aksjeselskapet EM Kraftverk Vest AS.
Hywer AS vil stå for den totale utbyggingen av Eikemo kraftverk.
Hywer AS søker på vegne av EM Kraftverk Vest AS om anleggskonsesjon iht. Energiloven §3-1, for å bygge, eie og drive de elektriske anleggene for å gi nettilknytning av Eikemo kraftverk i Vaksdal kommune.
Tabell 1-1 Opplysninger om søker av anlegg
Anleggseier EM Kraftverk Vest AS
Organisasjonsnummer 928 107 132
Virksomhet Kraftproduksjon
Kontaktperson Bjarte Skår
Stilling Daglig leder
Tlf. kontaktperson 950 40 585
E-post kontaktperson [email protected]
Kommune Vaksdal Kommune
Fylke Vestland
Eier av anlegget vil sørge for å peke ut driftsleder for høyspenningsanlegg iht. FSE §3 i god tid før byggestart av de omsøkte elektriske anleggene.
Foreløpig framdriftsplan for de elektriske anleggene til Eikemo kraftverk er gjengitt i Tabell 1-2.
Tabell 1-2 Foreløpig framdriftsplan
Arbeid Planlagt framdrift
Planlagt byggestart August 2022
Planlagt legging av kabel Oktober/November 2022
Planlagt idriftsettelse Desember 2022
Planlagt ferdigstilling Januar/Februar 2022
2. Om anlegget
Begrunnelse
For å knytte Eikemo kraftverk til eksisterende 22-kV nett søkes det om anleggskonsesjon etter Energiloven §3-1 til å bygge eie og drive nødvendig elektriske anlegg fram til tilknytningspunkt til netteier. BKK Nett AS er områdekonsesjonær og har bekreftet at det er tilstrekkelig kapasitet i eksisterende nett til å ta imot produksjonen fra Eikemo kraftverk, se Vedlegg 2A.
Det har tidligere vært avklart at nettilknytningen av Eikemo kraftverk skal bygges på BKK Nett sin områdekonsesjon, se Vedlegg 2B. BKK Nett har i senere tid revidert sine utbyggingsplaner av det lokale nettet i Eksingedalen, noe som har ført til at tilknytningspunktet flyttes nært opptil Eikemo kraftverk. Med bakgrunn i dette søker EM Kraftverk Vest AS om konsesjon for etablering av kabel fram til tilknytningspunktet.
I forbindelse med tilknytningen av Eikemo kraftverk skal det etableres en ny nettstasjon ved tilknytningspunkt nord-øst for inngangen til Modalstunnelen sør. BKK Nett vil stå for oppføringen av denne. Fra nettstasjonen vil BKK Nett bygge ny 22-kV jordkabel fra nettstasjon til eksisterende 22-kV linje på Høvik, som vil legges i grøft langs fylkesveien og delvis i borehull fram til Høvik. I forbindelse med tilknytningen av Eikemo kraftverk vil det også gjøres tiltak i Myster kraftstasjon av Eviny AS, samt forsterkninger i 22-kV distribusjonsnettet mellom Myster og Eidslandet.
EM Kraftverk Vest AS vil betale sin del av kostnadene for gjennomføring av de nødvendige tiltakene gjennom anleggsbidrag. Nett EM Kraftverk Vest AS er i prosessen med å signere
nettilknytningsavtalen med BKK Nett AS.
Beskrivelse av tiltaket
Det søkes om å etablere en ca. 200 m lang jordkabel av typen TSLF 24 kV 3x1x95 mm2 AI jordkabel fra kraftstasjon til tilknytningspunkt ved ny nettstasjon nord-øst for inngang på Modalstunnelen i sør.
Høyspentkabel vil graves ned i grøft gjennom midlertidig anleggsområdet fra kraftstasjon til fylkesveien. Derfra vil kabelen krysse fylkesveien og gå i grøft langs veiskulder fram til
tilknytningspunkt i nettstasjonen. Oversiktskart over kabel trasé og plassering av tilknytningspunkt er vist i Figur 2-1.
Figur 2-1 Oversiktskart over kabeltrasé og lokasjon av tilknytningspunkt
Høyspentkabelen vil tilknyttes 22 kV- jordkabel i ny nettstasjon som bygges i forbindelse med
kraftverket rett øst for inngangen til Modalstunnelen sør. I nettstasjonen skal det etableres en fjernstyrt lastbryter og målecelle for montering av avreiningsmåler. Nøyaktig koordinatfestet lokasjon for
nettstasjon er per 06.04.2022 ikke stadfestet, men BKK Nett AS er i prosessen med å avklare dette mot Vestland Fylkeskommune. Den vil oppføres i området ved rød ring og BKK Nett har søkt om nødvendige tillatelser for oppføring av nettstasjonen.
Eiergrensesnitt mellom BKK Nett AS og tiltakshaver blir ved tilkoplingsklemmer på lastbryter i nettstasjonen.
Figur 2-2 Veikrysning og lokasjon for tilknytningspunkt i lokalgeografien.
Følgende høyspentanlegg omfattes av søknaden:
Type anlegg Beskrivelse
Jordkabel • 22 kV TSLF 3x1x95 mm2
• Material: aluminium
• Lengde: ca. 200 m
• Legges i grøft fra kraftstasjon til tilknytningspunkt (se Vedlegg 1)
• Termisk grenselast: 265 A
• Strømbelastning v/maks last: 109 A Generator • Ytelse: 4153 kVA
• Nominell spenning 6,6 kV Transformator • ABB Oljeisolert
• Ytelse: 4300 kVA
• Omsetning 22/6,6 kV
• Plasseres i eget rom i Eikemo kraftverk
Apparatanlegg • ABB Unisec Luftisolert apparatanlegg med 3 felt:
o 1 stk SDC felt for linje, med lastskille- og jordbryter, strømtrafoer, overspenningsverm og toppmonterte spenningstrafoer for samleskinne
o 1 stk SBC felt for transformator, med effektbryter, skille og jordbryter, strøm- og spenningstrafoer.
o 1 stk SFC felt for stasjonstrafo, med sikklastbryter og toppmontert jordbryter for samleskinne.
• Plasseres i eget rom i Eikemo kraftverk
Generator, lavspent koplingsanlegg samt strasjonstransformator plasseres inne i maskinsalen i kraftstasjonen. Se Vedlegg 6 som viser arrangement tegning av kraftstasjonen.
Enlinjeskjema og tekniske spesifikasjoner av det omsøkte elektriske anlegget er vedlagt i Vedlegg 3.
Datablad for generator og høyspentkabelen er lagt ved i Vedlegg 4 og 5.
Kart
Arealbrukskart som viser det konsesjonssøkte anlegget er vedlagt i Vedlegg 1. Kartet viser hva de ulike delene av anleggsområdet skal benyttes til og hvor inngrepssonene for anleggsarbeidene går.
Shape-fil med trasé for kabeltrasé er lagt ved som zip-fil i søknaden, Vedlegg 9.
3. Forarbeider
Endelig kabeltrasé er valgt i samråd med områdekonsesjonær. Kabeltraseen og berørte områder for tiltaket som rigg- og anleggsområdet ved stasjonsområdet er omfattet av grunneieravtalen som er lagt ved i Vedlegg 7A. Grunneier er informert om endelig trasévalg og har akseptert traseen, se e-post med bekreftelse i Vedlegg 7B.
Planene for hele tiltaket er sendt til Vestland Fylkeskommune, i henhold til undersøkelsesplikten etter kulturminneloven §9. Det er ikke behov for arkeologisk registrering i forbindelse med utbyggingen i tiltaksområdet. Se Vedlegg 8 for brev med uttalelse fra Vestland Fylkeskommune.
Høyspentkabelen vil krysse Fv. 569 og gå et lite stykke i grøft langs fylkesveien. Hywer AS er i dialog med Vestland Fylkeskommune om prosessen rundt krysningen og vil søke om nødvendig tillatelse til kryssing og framføring av kabelen langs vei fram til tilknytningspunktet.
Vaksdal kommune er informert om planene og det er ingen kjente konfliktområder med eksisterende eller nye planlagte kommunale vann- og avløpskabler.
Den omsøkte kabeltraseen, med unntak av siste del fra fylkesveien, går innenfor anleggsområdet i arealbrukskartet som ble lagt ved i Detaljplan for miljø og landskap. Detaljplanen har vært på høring hos alle relevante parter og ble godkjent av NVE den 11.11.2021, se Vedlegg 9. Resterende kabeltrasé er vist i arealbrukskartet i Vedlegg 1.
Alternativ trasé for tilknytning er langs fylkesvei sørover til eksisterende 22-kV linje. I samråd med BKK Nett ble dette alternativet ikke gått videre med pga skredfaren langs vei og ved aktuell plassering av nettstasjon, samt utfordringer med grøftearbeid langs fylkesveien.
4. Virkninger for omgivelsene i anleggs- og driftsfase
Høyspentkabelen vil graves i grøft gjennom det etablerte midlertidige anleggsområdet ved
kraftstasjonen, som er vist i arealbrukskart i Vedlegg 1. Arbeidet med legging av kabelen vil foregå i sluttfasen av anleggsarbeidet ved kraftstasjonen, i perioden med istandsetting av anleggsområdet.
Terrenget har en jevn helning fra stasjon og ned til fylkesveien, og grøften vil hovedsakelig gå i
løsmasser langs dette partiet. Grøften og anleggsområdet vil tilbakeføres til opprinnelig terrengform og tilpasses omkringliggende terreng. Ytterkanten av arronderingen vil utføres spesielt omstendelig for å oppnå en jevn og naturlig overgang mellom uberørt og berørt areal.
Langs siste parti av kabeltrasé vil kabelen krysse fylkesvei og legges langs veiskulder fram til nettstasjon. I forbindelse med arbeidet er det mest aktuelt å skjære og fjerne asfalten og grave opp massene som lagres lagvis slik at de enkelt kan brukes til tilbakeføring. Ved istandsetting skal massene tilbakeføres og komprimeres lagvis og vegen asfalteres til opprinnelig stand.
Langs hele traseen vil kabeltrekkerør graves ned iht. REN-standard med nødvendig overdekning for de aktuelle arealformålene og med omfyllingsmasser av sand/grus. Jordkabelen vil så trekkes gjennom kabeltrekkerørene.
Ut fra NVE sine aktsomhetskart ligger kabeltraseen innenfor utløpsområdet for jord- og flomskred, snøskred og steinsprang. Kabelen skal graves ned med tilstrekkelig overdekning og vil således ikke ta skade av eventuelle snøskred/steinsprang. I tillegg vil kabelen legges i trekkerør og er slik sett mindre utsatt for erosjon ved flom/jordskred enn direkte tilbakeføring i omfyllingsmasser. Traseen er videre lagt på vestsiden av fylkesveien for å gi bedre sikring mot flom. Det finnes ingen alternative traseer som er mindre skredutsatt enn den omsøkte. I anleggstiden vil værprognoser følges nøye og det vil bli gjort jevnlige vurderinger av skredvarslene. Arbeidet vil vurderes stanset ved farevarsel for skred.
Byggherre vil sørge for at de overnevnte forholdsregler inkluderes som en del av entreprenørens HMS-plan i forbindelse med etablering av høyspentkabelen.
Den omsøkte kabeltraseen er det korteste alternativet fram til tilknytningspunktet og mest robuste løsning mtp skred og flom. Ved å legge traseen gjennom det midlertidige anleggsområdet reduseres de totale inngrepene i terrenget knyttet til bygging av kraftverket samt korter ned anleggsperioden og sjenanse for berørte parter. I tillegg er trasevalget det alternativet som vil gi minst risiko for
partikkelutslipp til elva Ekso.
Vedlegg
Vedlegg 1: Arealbrukskart kraftstasjonsområdet Vedlegg 2: Områdekonsesjoner BKK Nett 2A: Bekreftelse på nettkapasitet 2B: Bekreftelse områdekonsesjon Vedlegg 3: Enlinjeskjema
Vedlegg 4: Generatorblad Vedlegg 5: Datablad HS-kabel Vedlegg 6: Arrangement stasjon Vedlegg 7: Grunneier
7A: Grunneieravtale
7B: Bekreftelse fra grunneiere på kabeltrasé
Vedlegg 8: Kulturminner – uttalelse fra Vestland fylkeskommune Vedlegg 9: Godkjent Detaljplan for landskap og miljø
Vedlegg 10: Shape-filer med HS kabeltrase
