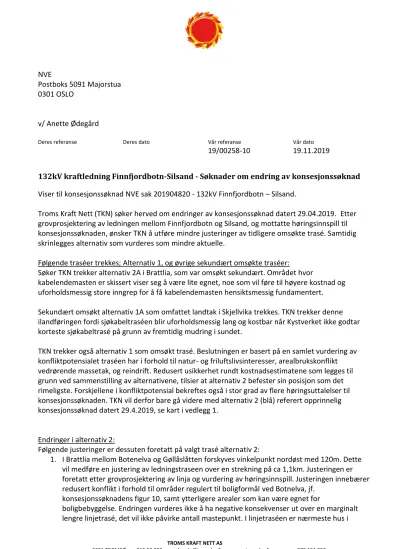

Postboks 5091 Majorstua 0301 OSLO
v/ Anette Ødegård
Deres referanse Deres dato Vår referanse Vår dato
19/00258-10 19.11.2019
132kV kraftledning Finnfjordbotn-Silsand - Søknader om endring av konsesjonssøknad Viser til konsesjonssøknad NVE sak 201904820 - 132kV Finnfjordbotn – Silsand.
Troms Kraft Nett (TKN) søker herved om endringer av konsesjonssøknad datert 29.04.2019. Etter grovprosjektering av ledningen mellom Finnfjordbotn og Silsand, og mottatte høringsinnspill til konsesjonssøknaden, ønsker TKN å utføre mindre justeringer av tidligere omsøkte trasé. Samtidig skrinlegges alternativ som vurderes som mindre aktuelle.
Følgende traséer trekkes; Alternativ 1, og øvrige sekundært omsøkte traséer:
Søker TKN trekker alternativ 2A i Brattlia, som var omsøkt sekundært. Området hvor
kabelendemasten er skissert viser seg å være lite egnet, noe som vil føre til høyere kostnad og uforholdsmessig store inngrep for å få kabelendemasten hensiktsmessig fundamentert.
Sekundært omsøkt alternativ 1A som omfattet landtak i Skjellvika trekkes. TKN trekker denne ilandføringen fordi sjøkabeltraséen blir uforholdsmessig lang og kostbar når Kystverket ikke godtar korteste sjøkabeltrasé på grunn av fremtidig mudring i sundet.
TKN trekker også alternativ 1 som omsøkt trasé. Beslutningen er basert på en samlet vurdering av konfliktpotensialet traséen har i forhold til natur- og friluftslivsinteresser, arealbrukskonflikt vedrørende massetak, og reindrift. Redusert usikkerhet rundt kostnadsestimatene som legges til grunn ved sammenstilling av alternativene, tilsier at alternativ 2 befester sin posisjon som det rimeligste. Forskjellene i konfliktpotensial bekreftes også i stor grad av flere høringsuttalelser til konsesjonssøknaden. TKN vil derfor bare gå videre med alternativ 2 (blå) referert opprinnelig konsesjonssøknad datert 29.4.2019, se kart i vedlegg 1.
Endringer i alternativ 2:
Følgende justeringer er dessuten foretatt på valgt trasé alternativ 2:
1. I Brattlia mellom Botenelva og Gøllåslåtten forskyves vinkelpunkt nordøst med 120m. Dette vil medføre en justering av ledningstraseen over en strekning på ca 1,1km. Justeringen er
Troms Kraft Nett AS Vår dato Vår referanse 2 av 4 19.11.2019 19/00258-10
TROMS KRAFT NETT AS
ADR: 9291 TROMSØ TEL: 815 52 999 E-POST: [email protected] www.tromskraft.no ORG.NO.: 979 151 950
Finnfjordbotn ved endemast vel 40 meter fra senterleder. Se kart i vedlegg 3.
2. Vinkelpunkt ved Fjellvatnet justeres vestnordvest med 90m. Noe som innebærer at traseen flyttes nærmere eksisterende 66kV linje med maksimalt ca25m, nær slalåmbakken er ledningen igjen tilnærmet lik opprinnelig beskrevet trasé, en strekning på ca 1,5 km.
Endringen er foretatt, etter grovprosjektering av ledningen, for å få en mer gunstig plassering av vinkelpunkt samt optimalisering av spennlengder. Se vedlegg 1 oversiktskart med justert alternativ 2(blå). Endringen innebærer ingen kjente negative konsekvenser.
3. Kabeltrase fra endemast og ned til Skipvika (Trollvika) er justert maksimalt ca 20 m mot vest over en strekning på 0,1 km. Justeringen er foretatt etter vurdering av geoteknikker, samråd ned kabelentreprenør og detaljprosjektering. Det er også tatt hensyn til høringsinnspill. Se kart over endringer Skipvika i vedlegg 4. Justert trasé gir 15 m kortere kabellengde og rettere trasé som gjør innstrekk av sjøkabel mer optimal. Avstand til nærmeste bolighus vil økes omtrent 15-20 m. Justeringen innebærer også at kabeltrasé kommer nærmere arealene allerede båndlagt av eksisterende kraftlinje, og forventes ikke å ha neon ytterligere negative konsekvenser.
4. Kabeltrasé ved Finnfjord AS er justert ca 35 m mot vest i en lengde av ca 0,3 km, for å unngå nærføring med kommunens VA-anlegg. Kabel legges langs eiendomsgrensen på nedsiden av RV86 fram til kryss ved eiendom 48/45. Se kart for justering i Finnfjord i vedlegg 2. Justeringen forventes ikke å ha negative konsekvenser.
5. Kabel justeres på Silsand ved veikryssing av Rv861 ca 13 meter mot sør over en strekning på 0,1 km, årsaken til dette er å unngå nærføring med boliger, kommunens VA-anlegg og mastepunkt for eksisterende kraftlinje. Kabeltraséen må av termiske hensyn ha økt bredde ved veikryssing. Dette innebærer at opprinnelig skissert trasé kommer i konflikt med
eksisterende infrastruktur, og må justeres noe. Justeringen vil ligge innenfor arealer allerede båndlagt av eksisterende kraftlinje, og forventes derfor ikke å få vesentlige konsekvenser for andre interesser. (Se kart i vedlegg 5)
6. Krafttransformator Silsand; Ytelsen endres fra omsøkt maksytelse på inntil 70MVA til to stk 132/66/22kV krafttransformatorer med ytelse 50/50/50MVA i Silsand trafostasjon.
Presiseringen er et resultat av mer kunnskap om lastutvikling i Senjaregionen og en vurdering av størrelse på tilgjengelig beredskapstransformator for slike anlegg.
7. Jordkabel Finnfjord; Tverrsnittet på jordkabel i Finnfjordbotn endres fra 4x1600 til et tverrsnitt på 6x800 TSLF. Dette som et resultat av grovprosjektering, utvikling i lastbildet på Senja og vurdering av overføringskapasitet for å unngå flaskehalser i kabelnettet.
8. Mast; Ut fra grovprosjektering av ledningen samt vurdering fra geotekniker har TKN vurdert H-master til å være den beste løsningen. Materialet i mast kan være tre, kompositt eller stål ut fra detaljprosjektering av ledningen på et senere tidspunkt.
9. Jordingssystem; Mastene dimensjoneres for underliggende jordline med fiber (OPGW). Begge mastebena dimensjoneres opp for å kunne møte et mulige fremtidige krav om direktejord på dette spenningsnivået.
Revidert omsøkt trasé innebærer følgende lengder og dimensjoner:
Alternativ 2 (blå) Lengder
[km]
Totallengde [km] 8,2
Luftledning Botenelva- Skipvika
H-mast konfigurasjon Curlew329 Underliggende jordledning/OPGW
4,4
Jordkabel Finnfjord Mest aktuell
TSLF 6x1x800 1,6
Landtak
sjøkabel Silsand/Skipvika
Sjøkabel trekkes helt fram til mast/koblingsanlegg
TKZA 4x1x800
0,7
Sjøkabel Gisundet TKZA 4x1x800 1,5
Ingen av justeringene kommer i konflikt med kjente automatisk fredete kulturminner registrert i Askeladden. Det er heller ikke identifisert andre natur- eller miljørelaterte hensyn i registrert Naturbase.no som tilsier konfliktpotensial.
Ingen av justeringene vil medføre vesentlige endringer i utbyggings- eller vedlikeholdskostnader.
Tiltakshaver Troms Kraft Nett AS søker om følgende for nevnte endringer:
1. Konsesjon i henhold til energiloven av 29.06.90 §3-1 for bygging og drift av tiltak som beskrevet i dette kapittelet.
2. Ekspropriasjonstillatelse i medhold av oreigningsloven av 23.10.59, § 2, punkt 19.
Ekspropriasjonstillatelsen skal gjelde retten til å disponere nødvendig grunn for å bygge og drive de elektriske anleggene, herunder rettigheter for all nødvendig ferdsel/transport i forbindelse med anleggene.
3. Forhåndstiltredelse i medhold av oreigningsloven § 25, slik at arbeidet med det konsesjonsgitte anlegget kan settes i gang før skjønn er avholdt.
4. Samtykke til å benytte allmannastevning iht. oreigningslova § 20.
Troms Kraft Nett AS Vår dato Vår referanse 4 av 4 19.11.2019 19/00258-10
TROMS KRAFT NETT AS
ADR: 9291 TROMSØ TEL: 815 52 999 E-POST: [email protected] www.tromskraft.no ORG.NO.: 979 151 950
Følgende kart må legges ved når den sendes endelig:
- Vedlegg 1 Oversiktskart revidert 19-11-2019 - Vedlegg 2 Omsøkt trasé Finnfjord 19-11-2019 - Vedlegg 3 Omsøkt trasé Brattlia 19-11-2019 - Vedlegg 4 Omsøkt trasé, Skipvika 19-11-2019 - Vedlegg 5 Omsøkt trasé, Silsand 19-11-2019
Med hilsen
Troms Kraft Nett AS Anita Foshaug Prosjektleder
Dokumentet er elektronisk godkjent i henhold til interne rutiner Liste over mottakere:
NVE
Liste over kopimottakere:
NVE
Konsesjonssøknad 132 kV, Finnfjordbotn - Silsand
Konsesjonssøknad 132 kV Finnfjordbotn - Silsand
Omsøkt trasé - Utsnitt: Skipvika-Fjellvatnet 19-11-2019.
Oppdragsnr.5181183. Utarbeidet av Harald Storås, Norconsult AS
0 100 200
meter 43/16
43/94 43/264
43/271
43/10
90 m
25 m 20 m
Omsøkte kraftledninger Omsøkt trase før justering Omsøkte kabeltrase
Omsøkt kabeltrase før justering Skrinlagte tidl. omsøkte kraftledninger Kabelendemast
Sjøkabelkorridor Eiendomsgrense
Konsesjonssøknad 132 kV Finnfjordbotn - Silsand
Temakart -omsøkt trasé etter grovprosjektering, versus tidligere omsøkte. Dato:19-11-2019
.
Oppdragsnr.5181183. Utarbeidet av Harald Storås, Norconsult AS
Bakgrunnskart basert på FKB-data fra Statens kartverk.
Målestokk:1:10 000 v. A2-format; Ekvidistanse 5 m; Koord.sys.: Euref89 UTM-sone 33
0 500 1000 1500 2000 2500
meter
Finnsnes Silsand
Omsøkte kraftledninger Omsøkte kabeltrase Omsøkt trase før justering Omsøkt kabeltrase før justering Sjøkabelkorridor
Skrinlagte tidl. omsøkte kraftledninger
Kabelendemast Transformatorstasjon Eiendomsgrense
Statlig sikra friluftslivsområde Verdifull naturtype
Alpinanlegg
