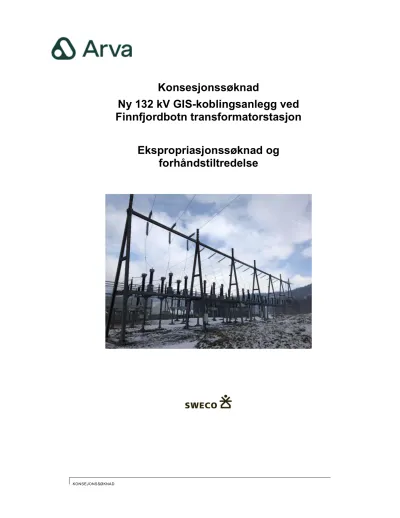

KONSEJONSSØKNAD

Konsesjonssøknad

Ny 132 kV GIS-koblingsanlegg ved Finnfjordbotn transformatorstasjon

Ekspropriasjonssøknad og

forhåndstiltredelse

(2)

N y 13 2 k V G I S - ko b l i ngs a n l e gg F i nn f j or d bot n tr a n s f o r ma t o r s t a s j on

1(2 1)

I n n h o l d s fo rte g n e l s e

1 K o rt b e s k ri v e ls e a v s ø k e r A r va A S 3

1. 1 A r v a A S 3

1. 2 K o nt a kt i n fo r m a s j on A rv a AS 3

2 H va s ø ke s d e t o m k o n s e s j o n s f o r: 4

2. 1 L ok a l is e ri n g 4

2. 2 H e nv is ni n g ti l lo v hj e m m e l , En e r g i l o ve n § 3 -1 5

2. 3 N æ r m e r e b e s k r iv e l s e r a v d e om s ø k t e a nl e g g e n e 6

2. 3. 1 N y tt 13 2 k V k obl i ng s a nl eg g Fi nn f jord b o t n i n k l n yt t by gg 6

2. 3. 2 N y t r ansfo r m at or T 2 7

2. 3. 3 O m l eg gi ng av 132 kV S i ls an d - F in n f j or db ot n 7

2. 3. 4 E t ab l e r i n g av k abel a n l e g g på f or bin d el s en F i nnf j ord b o t n - B a r du f os s L 1 8 2. 3. 5 E t ab l e r i n g av k abel a n l e g g på f or bin d el s en F i nnf j ord b o t n - B a r du f os s L 2 / F oss m o e n 8

2. 3. 6 K a be l an l egg t il t r an s f o rm at o ren e T 1, T2, T 4 og T 5 på F i nnf j o r db o t n 9

2. 4 S ø kn a d o m e ks p ro p r i a s jo n s ti ll a t e ls e 9

2. 5 S ø kn a d o m f o r hå nd s ti l t r e de l s e 1 0

2. 6 A n dr e k o ns e s j on e r s o m be r ø re s a v t il t a k e t 1 0

2. 7 E i e r o g d r i f ts f o r ho ld 1 0

2. 8 F re m dr i f ts p l a n 1 0

3 B e g r u n n e l s e f o r t i lt a ke t 11

3. 1 V u r d e r i ng a v be ho v 1 1

3. 2 V u r d e r t e a l te r n a ti v e s ys te m lø s ni n ge r 1 1

3. 2. 1 M i dl er ti di g f o rs t e r k ni ng av f ors y ni ngs s i kk er h e te n m ot S e n j a 12

3. 3 T e k ni s k ø kon om is k vu r de r i ng 1 2

4 F o r a r b e i d e r 15

4. 1 K o nt a kt me d a n d r e i ns t a ns e r 1 5

4. 2 U t t a l e l s e r 1 5

5 B e s k riv e ls e a v v ir kn i n g e r f o r o m g i v e l s e r i a n l e g g s o g d r i f t s f a s e 1 6

5. 1 N y e a r e a l in ng r e p 1 6

5. 2 S y n l igh e t 1 7

5. 3 E l e k tro m a g n e ti s k e fe l t 1 7

5. 4 G r u n n e i e re , n a b o e r o g a n d re b r u ke r a v o m rå d e t 1 7

5. 5 K u l t u r m i nn e r 1 8

5. 6 V e r n e d e o m rå d e r o g na t u r om r å d e r 1 9

5. 7 R e i nd r if t 1 9

5. 8 A v s t a n d t i l be b ygg e l s e o g f e r ds e ls å r e r 1 9

5. 9 T ra ns p o rt be h ov i a nle g gs fa s e n 1 9

(3)

N y 13 2 k V G I S - ko b l i ngs a n l e gg F i nn f j or d bot n tr a n s f o r ma t o r s t a s j on

2(2 1)

5. 10 G r u n n e i e rf o r hol d 2 0

6 S i k k e r h e t o g b e re d s k a p 21

7 O f f e n t li g e o g p r i va t e t i l t a k 21

8 V e d l e g g 21

V E D LE G G O G T EG N IN G E R V e d l e g g 1 S it ua s j ons k a r t

V e d l e g g 2 Enl i nj e s k j e m a ( UN N T AT T O F F E N T LI G H ET E N ) V e d l e g g 3 H ø r i ng s br e v s e n d t u t, s a m t s var

V e d l e g g 4 3d m o d e ll o g pl a n o g fa s a d e te g ni n g e r a v G I S - bygg V e d l e g g 5 S k i s s e k a be le nd e m a s t

V e d l e g g 6 G r ø f te s n i t t fø r i ngs v e i e r k a b e l a n l e gg

(4)

Ny 132 kV GIS-koblingsanlegg Finnfjordbotn transformatorstasjon

3(21)

1 Kort beskrivelse av søker Arva AS

1.1 Arva AS

Arva er det sammenslåtte selskapet Troms Kraft Nett og Nordlandsnett. I april 2020 offentliggjorde Troms Kraft og Bodø Energi enighet om å igangsette fusjonsforhandlinger for sine nettselskap Troms Kraft Nett og Nordlandsnett. Begge disse nettselskapene var fra før blant landsdelens største, og er etter sammenslåingen landets sjette største nettselskap. 15. oktober 2020 ble det holdt generalforsamling i begge nettselskapene, hvor beslutningen om fusjon ble vedtatt, med effekt fra 1. januar 2021.

Arva vil ha hovedkontor i Bodø, med lokale kontorer fra Tonnes i syd, i Tromsø og til Lyngseidet i nord. Arva har nærmere 220 medarbeidere og mer enn 120 000 nettkunder.

1.2 Kontaktinformasjon Arva AS Konsesjonssøker er

Arva AS

Jernbaneveien 85, 8006 BODØ Orgnr 979 151 950

Spørsmål om konsesjonssøknad kan rettes til Arva ved:

Prosjektleder Knut Ivarsson Elverum E-post: [email protected] Mobil: +47 952 11 641

Høringsuttalelser til konsesjonssøknad skal sendes som epost til: [email protected] eller pr post til Norges vassdrags- og energidirektorat, PB 5091 Majorstua, 0301 OSLO

(5)

4(21)

2 Hva søkes det om konsesjons for:

2.1 Lokalisering

Finnfjordbotn transformatorstasjon ligger i Senja kommune, Troms og Finnmark fylkeskommune.

Figur 2-1 Rød markør viser lokalisering av Finnfjordbotn transformatorstasjon.

Bilde 2-1 Flybilde av dagens stasjon.

(6)

5(21)

2.2 Henvisning til lovhjemmel, Energiloven § 3-1

I medhold av lov av 29.06.90 nr. 50 «Energiloven» søkes det om anleggskonsesjon for bygging og senere drift av anleggene etter § 3-1 (konsesjon på anlegg):

Finnfjordbotn transformatorstasjon vil være et klasse 2 anlegg i henhold til kraftberedskapsforskriften.

Nytt koblingsanlegg i nytt bygg

 Ny 132 kV koblingsanlegg Finnfjordbotn, GIS-anlegg med 7 felt, etableres i nytt bygg ved dagens stasjon.

 Utvidelsen av adkomstvei inn til koblingsanlegget/byggene

Ny 132 / 22 kV transformator T2 i eksisterende sjakt Ny transformator T2

Omsetning 132 / 22 kV Ytelse Min 40 MVA

Transformatoren plasseres i eksisterende sjakt til dagens T2. Dagens T2 skal saneres.

Kabelanlegg inn mot nytt GIS-anlegg

Som følge av at det etableres GIS-anlegg istedenfor AIS anlegg, vil forbindelsene inn mot koblingsanlegget legges om. Konsesjonssøknaden omfatter derfor:

 Omlegging av eksisterende 132 kV kabelanlegg Silsand – Finnfjordbotn

 Etablering av kabelanlegg på forbindelsen 132 kV Bardufoss 2/Fossmoen – Finnfjordbotn

 Kabelanlegg fra koblingsanlegget til transformatorene T1, T2, T4, og T5

I tillegg vil en etablere kabelanlegg på forbindelsen 132 kV Bardufoss – Finnfjordbotn L1, jfr eksisterende anleggskonsesjon 201306840-83.

Sanering av anlegg

Sanering av dagens T2 132/66 kV transformator og dagens T3 66/22 kV transformator med tilhørende apparatanlegg og kabler.

Sanering av dagens 132 kV AIS koblingsanlegg og 132 kV ledninger Bardufoss L1 og L2 fra ny etablerte kabelendemaster og til dagens stasjon.

(7)

6(21)

2.3 Nærmere beskrivelser av de omsøkte anleggene

2.3.1 Nytt 132 kV koblingsanlegg Finnfjordbotn inkl nytt bygg

Arva vil etablere et 132 kV GIS anlegg med 7 bryterfelt, men på sikt kan det bli aktuelt med flere felt. Bygget vil derfor etableres med plass til 10 bryterfelt.

Oppbygging Dobbel samleskinne og doble effektbrytere.

Bryterfelt Transformatorfelt 4 stk Linjefelt 3 stk

Tre reservefelt

Merkespenning 145 kV

Driftsspenning 132 kV

Isolasjonsmedium Siemens 8VN1, teknisk ren luft, klimavennlig gass.

Bygg

GIS-anlegg vil etableres i et nytt betongbygg. Lengde på inntil 21 meter, bredde 15 meter og høyde 10 meter. Bygget vil bestå av to etasjer, kabelkjeller på 2,5 meter og rom for GIS-anlegg.

Figur 2-2 Modell av GIS-bygg med GIS-anlegg

(8)

7(21) Bilde 2-2 Lokalisering av nytt GIS-bygg

Adkomstvei

Adkomstveien inn til dagens stasjon utvides slik at det også omfatter adkomst til GIS- bygget.

Vedlagt situasjonsplan, 3D modell av bygget og fasadetegninger viser de omsøkte anleggene.

2.3.2 Ny transformator T2

Det er i dag en 66 kV forbindelse ut til Senja / Silsand. Arva har under bygging en ny 132 kV forbindelse ut til Silsand som skal være i drift desember 2021. I forbindelse med nytt 132 kV koblingsanlegg, vil eksisterende 66 kV anlegg på Finnfjordbotn

transformatorstasjon saneres.

Dagens T2 og T3 er 132/66 og 66/22 kV transformatorer. Disse skal erstattes av en ny 132/22 kV transformator med ytelse min 40 MVA.

Transformatoren plasseres i eksisterende sjakt, slik at det er ikke behov for noen bygningsmessige tilpasninger.

2.3.3 Omlegging av 132 kV Silsand - Finnfjordbotn

Arva / Troms Kraft Nett fikk 23.06.2020 konsesjon til etablering av ny 132 kV forbindelse fra Silsand til Finnfjordbotn transformatorstasjon. Som en del av konsesjonen er

kabelanlegg inn mot dagens koblingsanlegg. Anlegget er under bygging og vil settes i drift desember 2021. Som en del av nytt koblingsanlegg vil denne kabelen legges om på en strekning av ca. 50 meter og føres inn til GIS-anlegget.

(9)

8(21)

Type kabel TSLF 2x3x1x800 mm² Nominell spenning 132 kV

Lengde på omlegging 50 meter

Dagens trase og ny trase er vist på vedlagt situasjonsplan

For å sikre en bedre gjennomføring av byggeprosjektet for GIS-bygget, vil traseen inn mot dagens koblingsanlegg kunne justeres noe i byggefasen juni – juli 2021, jfr

opprinnelige planer. Dette vil være av midlertidig art. Nøyaktig plassering av kablene inn mot dagens koblingsanlegg vil avklares i prosjekteringsfasen.

2.3.4 Etablering av kabelanlegg på forbindelsen Finnfjordbotn - Bardufoss L1 Arva / Troms Kraft Nett fikk 03.02.2017 konsesjon til etablering av ny forbindelse fra Bardufoss til Finnfjordbotn transformatorstasjon til erstatning for dagens ledning.

Anleggskonsesjonen omfatter etablering kabelanlegg de siste 350 meteren inn mot Finnfjordbotn transformatorstasjon. Som en del av nytt 132 kV koblingsanlegg på Finnfjordbotn, vil en etablere dette kabelanlegget inkl. kabelendemast. Resten av ledningen vil ikke bygges i denne fasen.

Kabeltype TSLF 2x3x1x2000 mm² Al

Nominelt spenningsnivå 132 kV

Overføringsevne Minimum 2000 A

Lengde 350 meter

Trase og plassering av endemast er vist på situasjonsplanen. Traseen kan justeres som følge av konflikt med kulturminner i området. Antall sett vil endelig bestemmes i

detaljprosjekteringen.

Skisse av foreslått kabelendemast er vist i vedlegg 3.

2.3.5 Etablering av kabelanlegg på forbindelsen Finnfjordbotn - Bardufoss L2 / Fossmoen

Det søkes om å etablere kabelanlegg for Bardufoss L2 inn mot det nye GIS- koblingsanlegget.

Traseen inn mot Finnfjordbotn transformatorstasjon er parallell med Bardufoss L1.

Gjennom konsesjonsbehandlingen for L1 kom det krav om at Arva måtte etablere

(10)

9(21)

kabelanlegg de siste 350 meter inn mot stasjonen. På bakgrunn av dette søker en derfor om etablering av kabel på samme strekning.

Kabeltype TSLF 3x1x2000 mm² AL

Overføringsevne Minimum 1000 A

Lengde 350 meter

Trase og plassering av endemast er vist på situasjonsplanen. Traseen kan justeres som følge av konflikt med kulturminner i området. Antall sett vil endelig bestemmes i

detaljprosjekteringen.

Skisse av foreslått kabelendemast er vist i vedlegg 3.

2.3.6 Kabelanlegg til transformatorene T1, T2, T4 og T5 på Finnfjordbotn Det søkes om legges nytt kabelanlegg til dagens transformatorer på stasjonen.

Felt T1, T2, T4 og T5

Kabeltype TSLF 3x1x800 mm ² Al

Overføringsevne 600A

Lengde 50-100 meter for hver kabel

Trase er vist på situasjonsplanen. Kablene vil legges frem til dagens innstrekkstativ og dagens liner inn mot transformatorene vil benyttes.

2.4 Søknad om ekspropriasjonstillatelse

Det søkes om ekspropriasjonstillatelse i medhold av oreigningsloven av 23.10.59, § 2, punkt 19. Ekspropriasjonstillatelsen skal gjelde retten til å disponere nødvendig grunn for å bygge og drive de elektriske anleggene, herunder rettigheter for all nødvendig

ferdsel/transport i forbindelse med anleggene.

(11)

10(21)

2.5 Søknad om forhåndstiltredelse

Det søkes om forhåndstiltredelse i medhold av oreigningsloven § 25, slik at arbeidet med det konsesjonsgitte anlegget kan settes i gang før skjønn er avholdt.

2.6 Andre konsesjoner som berøres av tiltaket Følgende andre konsesjoner berøres av tiltaket:

Finnfjordbotn transformatorstasjon, NVE ref. 201505477-3, datert 02.12.2015 132 kV Bardufoss – Finnfjordbotn, NVE ref. 20136840-86, datert 03.02.2017 132 kV Finnfjordbotn – Silsand, NVE ref. 201904820-103, datert 23.06.2020 132 kV Bardufoss – Finnfjordbotn 2 NVE ref. 201505477-3, datert 02.12.2015

Finnfjord AS har konsesjon på to av transformatorene i tilknytning til anlegget.

Grensesnittet mot Finnfjord AS er ved innstrekkstativet til transformatorene.

2.7 Eier og driftsforhold

Arva AS vil eie og drifte det konsesjonssøkte anlegg.

2.8 Fremdriftsplan

De omsøkte tiltakene er planlagt å bli utbygd så raskt en har fått på plass nødvendige tillatelser. Dette på grunn av støvproblematikk fra Finnfjord AS og lite/ingen fleksibilitet i dagens anlegg pga. enkel oppbygging. Dette medfører høy risiko for Arva med tanke på utfall og forsyning til Finnsnes og videre ut til Senja.

Anleggskonsesjon januar 2022

Byggeperiode GIS bygg februar 2022-juli 2022

Etablering av kabelanlegg fra Bardufoss juni – juli 2022 Tilkobling kabler til GIS-anlegg juli 2022 Omlegging av 132 kV kabler fra Siland august 2022 Spenningsetting nytt GIS-anlegg august 2022

(12)

11(21)

3 Begrunnelse for tiltaket

3.1 Vurdering av behov

Stasjonen forsyner Senja kommune, og Finnfjord AS og de har et maksimalt uttak på opp mot 140 MW. Finnfjordbotn transformatorstasjon er også kritisk for Senja, da den eneste forsyningen til Senja går gjennom stasjonen. Koblingsanlegget vil også bli en del av den fremtidige regionalnettsløsningen i regionen; etablering av 132 kV nett mot Brensholmen på Kvaløya.

Dagens 132 kV koblingsanlegg ved Finnfjordbotn transformatorstasjon er opprinnelig fra 1981 og har utgått levetid og er behov for utskiftning. Stasjonen er utsatt for mye støv fra smelteverket og apparatene må vaskes 2 ganger hvert år. Det er enkel samleskinne på dagens stasjon, og som gir økt risiko og vanskeligjør drift og vedlikehold av apparater.

Basert på dette vil Arva bygge nytt koblingsanlegg. På grunn av støvproblemer fra verket, er det kun aktuelt å bygge et innendørs GIS-anlegg. Stasjonen vil bygges i henhold til dagens krav i Kraftberedskapsforskriften med doble samleskinner og effektbrytere.

3.2 Vurderte alternative systemløsninger

Arva har vurdert at det ikke er noen andre systemløsninger enn det som er omsøkt. Nytt anlegg vil bygges i henhold til kraftberedskapsforskriften (klasse 2) anlegg og nvf- Nasjonal veileder for funksjonskrav i kraftsystemet.

Det er imidlertid sett på forskjellige plasseringer inne på dagens område samt en har vurdert antall felt på bryteranlegget.

I tillegg til den omsøkte plasseringen er det vurdert to andre plasseringer.

Alternativ 1 Etablering av GIS-anlegg i trafohallen i dagens bygg Alternativ 2 Etablering på sørsiden av dagens koblingsanlegg

Plassering inne i dagens bygg

Det er vurdert plassering i trafohallen i dagens bygg. Basert på tegninger fra GIS- leverandør ble det konkludert med at det ikke var plass til et GIS-anlegg inne i

rommet/trafohallen. Tilstanden til dagens bygg er også dårlig og det kreves rehabilitering av bygningsmassen.

Etablering på sørsiden av dagens koblingsanlegg

Det er vurdert plassering på sørsiden av dagens koblingsanlegg. Det er ikke omsøkt på grunn av to årsaker. Det er signalisert fra Finnfjord AS at de har planer om utbygging av nytt renseanlegg i samme området, slik at Arva ønsker ikke å legge hindringer for deres planer. Det andre grunnene er at et GIS-bygg vil komme i konflikt med dagens linjer fra Bardufoss inn til koblingsanlegget, noe som vil kreve flere midlertidige omlegginger i en anleggsfase.

(13)

12(21)

3.2.1 Midlertidig forsterkning av forsyningssikkerheten mot Senja

Ved utfall på en dagens kraftledninger fra Bardufoss vil Arva ikke kunne forsyne Finnfjord AS, Finnsnes og Senja. Forsyningen til Finnfjord AS, Finnsnes og Senja er derfor veldig sårbar.

For å sikre forsyningssikkerheten, har Arva under konsesjonsbehandling hos NVE en 132 kV forbindelse fra Silsand og over til Kvaløya i Tromsø (132 kV kraftledning Silsand - Botnhamn – Brensholmen, ref 201834798). Det er uklart når endelig konsesjon for denne forbindelsen foreligger og når anlegget er klart for drift.

Arva har fått konsesjon til bygging av ny kraftledning fra Bardufoss og som er planlagt oppstart av bygging i 2022. Som en del av denne konsesjonen skal dagens L1 saneres.

Arva vil imidlertid frem til ny 132 kV kraftledning Silsand - Botnhamn – Brensholmen, ønske å ha alle tre linjer mot Bardufoss i drift. Dette for å ha best mulig

forsyningssikkerhet. Det betyr at dersom en av de tre linjene mot Bardufoss faller ut, vil en fortsatt kunne opprettholde forsyningen.

For denne konsesjonssøknaden og de omsøkte tiltakene vil det ha som konsekvens at kabelendemast og kabler for linje to til Bardufoss blir forberedt for å ta imot luftledningen fra både L1 og L2.

Når 132 kV kraftledning Silsand - Botnhamn – Brensholmen er drift vil, L1 mot Bardufoss saneres.

Dette vil søkes som egen endringssøknad når anleggene er planlagt.

3.3 Teknisk økonomisk vurdering Investeringskostnader

GIS-anlegg 52 millioner kroner

Bygg og grunnarbeider 8 millioner kroner

Utvidelse av vei 0,5 millioner kroner

Kabelanlegg transformatorer 1 million kroner

Kabelanlegg Bardufoss L1 og to sett kabler 5 millioner kroner Kabelanlegg Bardufoss L2 og ett sett kabler 3 millioner kroner

Kabelendemaster, to stk 2,5 millioner kroner

Ny T2 6,0 millioner

Omlegging av kabelanlegg Silsand 0,2 millioner kroner Sanering av linjer og koblingsanlegg 1,0 millioner kroner Byggherrekostnader (blant annet tombygging under drift) 3,5 millioner kroner

Sum 83,0 millioner kroner

(14)

13(21)

GIS-anlegg er basert på tilbud fra aktuell leverandør.

Bygg er basert på en antatt kvadratmeterpris for tilsvarende prosjekter.

Transformator er basert på erfaringstall fra tilsvarende transformatorer.

Kabelanlegg og endemaster er basert på erfaringstall fra andre kabelanlegg.

Driftskostnader

Det er ikke gjort noen konkrete vurderinger av driftskostnader, men de vil bli lavere enn dagens anlegg. Dette da en unngår årlig å måtte vaske og rengjøre apparater for støv.

Endring i nettap

Netttap vil ikke endres som følge av valg av løsning.

Avbruddskostnader

Ved valg av løsning vil en få et sikrere anlegg med tanke på forsyning. Faren for utfall og dermed avbruddskostnader er lavere, men det er ikke gjort noen beregning av

avbruddskostnader.

Flaskehalskostnader

Flaskehalskostnader vil ikke påvirkes.

Restverdi

Dagens ledning Bardufoss L2 / Fossmoen er fra 1969 og har antatt 0 kr i restverdi. Det samme gjelder ledningen Bardufoss L1 og dagens AIS-anlegg

(15)

14(21) Bilde 3-1 Oversiktsbilde med kabeltrase og GIS-bygg

(16)

15(21)

4 Forarbeider

4.1 Kontakt med andre instanser

Det er sendt ut høringsbrev i forkant av konsesjonssøknaden til følgende aktører:

 Senja kommune

 Troms og Finnmark fylkeskommune

 Sametinget

 Statsforvaltaren i Troms og Finnmark

 Statnett

 Finnfjordbotn smelteverk

Høringsbrevet er tatt med som vedlegg 3

Arva har kontakt med Finnfjord AS om utbygningsplanene.

Arva har også kontakt med andre aktører som planlegger utbygging av kraftkrevende næringsvirksomhet i området.

4.2 Uttalelser

Sametinget og Fylkeskommunen har svar på høringsbrevet. Deres svar er tatt med som vedlegg 3.

Sametinget og Fylkeskommunen uttaler at det er ikke registrert noen fredete kulturminner i området der GIS-bygget kommer og at det ikke er behov for noen § 9 kulturminne undersøkelser.

NB – uttalelsene gjelder ikke kabeltraseen. En privatperson har registrert flere funn av kulturminner i den omsøkte kabeltraseen, jfr kap 5.5.

(17)

16(21)

5 Beskrivelse av virkninger for omgivelser i anleggs og driftsfase

5.1 Nye arealinngrep

De omsøkte anleggene vil medføre følgende nye arealinngrep

GIS bygg inkl vei 400 m²

Kabelanlegg Bardufoss 1 og 2 700 m² Kabelanlegg transformatorer 100 m²

Kabelanlegg Siland -50 m² (redusert pga omlegging)

Sum 1 150 m²

GIS-bygget vil komme inne på dagens stasjonsområde og er omfattet av reguleringsplan Finnfjord havn- og industriområde (planID 267), og er avsatt som annet kombinert formål (BF8).

Kabelanlegget til Bardufoss 1 og 2 vil også komme innenfor Bebyggelsesplan Finnfjordbotn industriområdet. Kabelanlegget vil legges i det som er regulert fareområdet kraftledning.

Kabelanlegget til Bardufoss L1 og L2 vil komme i rett ved og under dagens kraftledninger.

Det er friområdet og som ikke er i bruk i dag. Traseen vil krysse Ferroveien, en vei inn til industriområdet i området.

Som en del av bebyggelsesplanen Finnfjordbotn industriområdet er Ferroveien tenkt utvidet og lagt litt om. Kabelanlegget vil ta hensyn til disse planene.

Figur 5-1 Utklipp fra bebyggelsesplanen Finnfjordbotn industriområde, Ferroveien skal utvides, legges litt om. Grønn skravur er farebelte for dagens kraftledninger

(18)

17(21)

5.2 Synlighet

Vedlegg 4 viser 3D modell og plan/fasade av nytt GIS-bygg. Fasaden vil bli i tilsvarende materiale og fargesom dagens bygg på Finnfjordbotn transformatorstasjon,

GIS-bygget vil stikke ca. 3 meter opp over dagens stasjonsbygg.

5.3 Elektromagnetiske felt

Ingen bygg vil bli berørt av elektromagnetisk felt som overstiger 0,4 µT.

5.4 Grunneiere, naboer og andre bruker av området

Grunneier vil i liten grad bli berørt av de omsøkte anleggene. GIS-bygget havner inne på Arva sitt stasjonsområde, mens kablene til Bardufoss L1 og L2 kommer i byggeforbudsbelte til dagens kraftledninger.

Ny endemast Bardufoss L1 kommer på gnr. 48 bnr. 219, og vil redusere utbyggingsmulighetene på denne eiendommen.

Figur 5-2 Ny endemast Bardufoss L1 kommer på Gnr 48 Bnr 219

(19)

18(21)

5.5 Kulturminner

I databasen Askeladden er det registrert flere små funn i den konsesjonsgitt kabeltraseen for ledningen til Bardufoss L1. Kabeltraseen krysser «gammelgården» i Finnfjord.

Området er undersøkt tidligere av myndigheter uten funn, men en privatperson har gjort egne undersøkelser i 2019 og lagt funnene inn i databasen Askeladden. Tabellen på neste side viser de funnene som er nærmest kabelanlegget:

Bilde 5-1 Registrerte kulturminner ved dagens kraftledning og fremtidig kabelanlegg

ID Type

250087-0 Liten spenne

250090-0 Nøkkel

250089-0 Pinsett

250085-0 Reimbeslag

250083-0 Hulepenning/brakteat

260962-0 Pilspiss

Fra beskrivelsen i Askeladden til et av funnene:

Liten spenne. Funnet på det som er igjen av "Gammelgården" i Finnfjord. Der meste av

gammelgårdshaugen ble fjernet i forbindelse med deponi for Finnfjord A/S. Gøran Henriksen har søkt der siden 2012 og har hovedsakelig gjort etter reformatoriske funn, med unntak av noen tidligere innleverte gjenstander (spinnehjul, spenne og hengesmykker). Deponiområdet ble

(20)

19(21) undersøkt gjennom § 9 undersøkelser uten funn. Den delen av gammelgårdshaugen som ikke ble sprengt bort ligges delvis under høyspentledning. Funnet er gjort her.

5.6 Vernede områder og naturområder

Ingen vernede områder eller naturområder blir berørt.

5.7 Reindrift

Området ligger utenfor beiteområder for reindrift.

5.8 Avstand til bebyggelse og ferdselsårer

GIS-bygget og kabelanlegget vil komme i et eksisterende og fremtidige industriområder.

Nærmeste private bebyggelse ligger ca. 200 meter unna.

Kabelanlegget krysser Ferroveien. Ferroveien er regulert til en større bredde og omlegging ved dagens kraftledning. Kabelanlegget vil tilpasses de regulerte planene.

5.9 Transportbehov i anleggsfasen

Det er begrenset transportbehov i anleggsfasen. Det kommer en anleggsvei langs kabelanlegget for etablering av føringsvei for kabler. Denne vil settes tilbake til naturlig terreng.

(21)

20(21) Bilde 5-2 Dagens to kraftledninger, bildet er tatt rett ved Ferroveien

5.10 Grunneierforhold

Følgende eiendommer berøres av tiltakene:

GIS-bygg og kabler til transformatorer

Gnr. 48 Bnr. 169 Hjemmelshaver: Arva AS

132 kV kabel Siland – Finnfjordbotn

Gnr. 48 Bnr. 169 Hjemmelshaver: Arva AS Gnr. 48 Bnr. 68 hjemmelshaver Finnfjord AS

132 kV kabel Finndjordbotn – Bardufoss L1 og L2 Gnr. 48 Bnr. 169 Hjemmelshaver: Arva AS Gnr. 48 Bnr. 69 Hjemmelshaver Finnfjord AS Gnr. 48 Bnr. 196 Hjemmelshaver Senja kommune

(22)

21(21)

Gnr. 48 Bnr. 195 Hjemmelshaver Senja kommune Gnr. 48 Bnr. 194 Hjemmelshaver Senja kommune Gnr. 48 Bnr. 4 Hjemmelshaver Senja kommune Gnr. 48 Bnr. 219 Hjemmelshaver Thenik AS

Arva vil tilstrebe å oppnå frivillige avtaler med berørte grunneier for de omsøkte tiltakene.

6 Sikkerhet og beredskap

Området er ikke innenfor noen aktsomhetsområder for flom, ras eller skred.

7 Offentlige og private tiltak

Det er ikke funnet at det må til offentlige og private tiltak utover de tiltak som gjøres på tiltakshavers egen tomt/anlegg for gjennomføring av omsøkt tiltak.

8 Vedlegg

Vedlegg 1 Situasjonskart

Vedlegg 2 Enlinjeskjema (UNNTATT OFFENTLIGHETEN) Vedlegg 3 Høringsbrev sendt ut, samt svar

Vedlegg 4 3d modell og plan og fasadetegninger av GIS-bygg Vedlegg 5 Skisse kabelendemast

Vedlegg 6 Grøftesnitt føringsveier kabelanlegg
