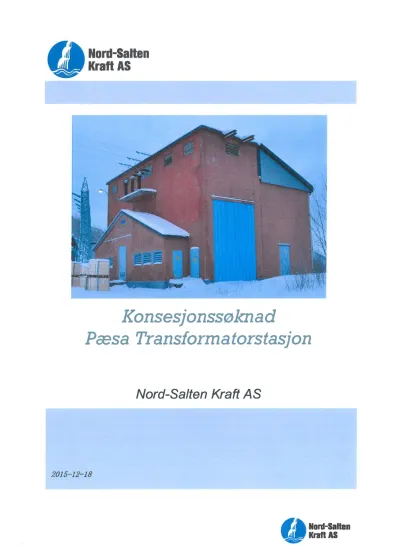

Pæsa Transforma «JJ

d(d Nord-Salten Kraft AS

. . i

. "-".'.

‘5'-

. 13‘!“

n '\

«JJ

Konsesjonssøknad

Pæsa Transforma torstasjon

Nord—Salten Kraft AS

2015—12-18

.ql' Nord-Salten

Kraft AS

Konsesjonssøknad Pæsa Transformatorstasjon

01 04.02.2016 Konsesjonssøknad Pæsa H.Stenvold H.Stenvold S. Johansen Transformatorstasjon

Rev. Dato: Beskrivelse Uta rbeidet Fagkontroll Godkjent

Side 2 av 23

Nord-Salten Kraft AS

Konsesjonssøknad Pæsa

Innhold

l n n h 0 l d

Forord ... 4

Sammendrag

I. Innledning ... 6

H. Søknad ... 7

II.]! BESKRIVELSE AV SØKER ... 7

ILB EVA SOM OMSØIES ... 8

E.B.I Henvisning til lovverk ... 8

E.B.II Tiltaksbeskrivelse ... 8

ILC HENVISNING TIL ANDRE LOVV'ERK ... 8

III. Teknisk og økonomisk

beskrivelse

III.]! ØKONOMISKE

NØKKELTALL

III.B SIKKERHET OG BEREDSKAP ... 9

III.C TEKNISK BESKRIVELSE ... 10

IV.

Begrunnelse

N.Il SAMMENDRAG ... 14

N3 FORUTSETNINGER ... 14

1'V.B.I Byggekostnader ... 15

V.

Forarbeid

v.11 TERMINALPLAN ... 16

v.3 NABOVARSEL ... 16

VI. Virkninger for miljø, naturressurser og

samfunn

VII.

Referanser

VIII.

Vedlegg

Vedlegg A: Byggekostnader ... 20

Vedlegg B: Situasjonsbilde Pæsa Transformatorstasjon. ... 21

Vedlegg C: Planskisse Pæsa Hansfonnatorstasjon ... 22

Vedlegg D: Fasadetegm'nger av Pæsa Transfonnatorstasjon ... 23

Side 3 av 23

Ac" Nurd-Salten

Kraft AS

Konsesjonssøknad Pæsa

Forord

Dette dokument inneholder søknad om konsesjon for rehabilitering av Pæsa Transformatorstasjon (Kjøpsvik) i Tysflord kommune.

Søknaden er utarbeidet av nettselskapet Nord-Salten Kraft AS (org.-nr. 995 114 666).

Prosjektansvarlig:

Nord-Salten Kraft AS: Stig Johansen Telefon 75 77 10 06

Prosjektledelse:

Nord-Salten Kraft AS: Frode Edvardsen Telefon 75 77 10 66

Adresser:

Nord-Salten Kraft AS Ulvsvåg 8276 Ulvsvåg

Ulvsvåg 08.02.2016

fk

sign.

Nord-Salten Kraft AS

Side 4 av 23

.i" Nord-Salten

Kraft As

Konsesjonssøknad Pæsa Transformatorstasjon

Sammendrag

Dette dokumentet inneholder søknad om anleggskonsesjon for rehabilitering og drift av Pæsa Transformatorstasjon i Tysfjord kommune, som fungerer som redundant trafostasjon mot Kjøpsvik transformatorstasjon.

Tiltakshaver er Nord-Salten Kraft AS (org.—nr. 995 114 666).

Pæsa Transformatorstasjon ble bygget i 1963, men har gjennomgått flere mindre

renoveringer. Trafo T3 er fra 1963 (7 MVA), og trafo T4 (7MVA) er fra 1973. Store deler av anlegget fra 1963 er fortsatt i drift, og flere av hovedkomponentene er så gamle at det er vanskelig å få tak i reservedeler ved revisjon og havari.

Olje- og gassanalyser fra trafo T3 og T4 viser betydelig aldring (Rapport 2015)

Rehabilitering av den gamle transformatorstasjonen vil innebære nytt 24 kV og 72,5 kV høyspenningsanlegg og kontrollanlegg for hele stasjonen med tilhørende forsyningsanlegg.

l

tillegg skal dagens krafttransformatorer skiftes ut med én større med regulering. Det skal også settes inn moderne Petersenspole for 22kV-nett i kiosk utenfor. Kort oppsummert skal alt elektrisk fornyes, inklusive høyspentkablene ut til linjene. Det ytre miljøet vil ikke bli vesentlig påvirket siden moderniseringen av stasjonen vil bli utført innenfor eksisterende stasjonsbygg, med unntak av nytt påbygg for 72,5 kV bryteranlegg.

Tiltaket vil føre til forbedret forsyning- og leveringssikkerhet i Kjøpsvik som ligger i Tysfjord kommune, inklusive kommunesenteret. samt redundans mot Noroems sementfabrikk i Kjøpsvik. Videre vil hyppigheten av feil i anlegget minske og personsikkerheten ved betjening vil bli bedre.

Det er ikke avdekket forhold som tilsier at omsøkte tiltak vil være av spesielt konfliktfylt art.

Side 5 av 23

Nord-Salten Kraft AS

Konsesjonssøknad Pæsa Transformatorstasjon

I. Innledning

Det søkes anleggskonsesjon for rehabilitering av Pæsa transformatorstasjon i Tysfjord Kommune i Nordland.

Pæsa Transformatorstasjon ble opprinnelig bygget i 1963, men har gjennomgått flere mindre renoveringer og utvidelser. Store deler av anlegget fra 1963 er fortsatt i drift, og flere av de gamle komponentene har vist funksjonsfeil. Videre mangler våre

2

gassanalyser).

l

Man ser også for seg at effektuttaket til Norcem kan øke.

Moderniseringen av den gamle transformatorstasjonen vil innebære et nytt 24 kV kontroll— og høyspenningsanlegg samt 3 stk nye 72,5 kV bryterfelt. I tillegg vil stasjonen ha behov for en ny hovedtransformator på 18 MVA, 60/21 kV. Det skal også installeres 22kV Petersenspole.

Stasjonen vil bli gjort delvis spenningsløs under ombygging. Forsyningen til kommunesentret samt Norcem vil foregå gjennom Kjøpsvik transformatorstasjon.

Den forestående fornyingen og oppgraderingen vil bli utført innenfor eksisterende

stasjonsbygg samt tilbygg til 66 kV-anleggene. Ettersom dagens anlegg anses for å ha nådd teknisk levetid vil rehabiliteringen føre til forbedret forsynings- og leveringssikkerhet til Kjøpsvik inkl. Norcem.

Søknaden er utarbeidet på basis av retningslinjer fra NVE. Søknaden inneholder opplysninger som anses å være mest mulig relevante i forhold til å beskrive tiltaket, begrunne behovet og utrede konsekvensene av tiltaket.

Side 6 av 23

ail Nord-Salten

Kraft AS

Konsesjonssølcnad PæsaTransformatorstasjon

II. Søknad

ILA BESKRIVELSE LV SØKER

Nord-Salten Kraft AS (NSK) (org.-nr. 995 114 666) er lokalisert i Ulvsvåg på Hamarøy.

Aksjeselskapet NSK er en videreføring av andelslaget Nord-Salten Kraftlag AL ("Kraftlaget") som ble stiftet 12. august 1946.

Kraftlaget ble omdannet til aksjeselskap 29. juni 2010, og eies i all hovedsak lokalt av kommunene Hamarøy. Steigen, Sørfold og Tysfjord, Salten Kraftsamband AS. og av selskapets kunder.

NSK er et integrert energiselskap med både egen kraftproduksjon og nettvirksomhet. Totalt sysselsetter selskapet i overkant av 50 personer, og er organisert i 3 områder: Administrasjon, Nett og Produksjon.

Konsesjonsområdet for nettvirksomheten er Hamarøy, Tysfjord og Steigen, samt nordre del av Sørfold kommune. Kraftproduksjonen foregår på fire kraftstasjoner: Slunkajavrre, Rekvatn, Sagfossen og Forsanvatn. Nord-Salten Kraft AS har også nettavdelinger i Bogøy i Steigen og i Kjøpsvik i Tysfjord.

Nord-Salten Kraft eier og drifter Pæsa transformatorstasjon.

M 3 ”Ti

UI—vsvå . Kjøpswk

__ _ PF 39 Pæsa

« ~ ,. i ' ht? ' Kaldvåg $333.: Drag

,; . {‘4‘

? få ' ”"å-JJ -. .

.bf.”

"r w? Forsan . ”***-1.”— y-

i””ä'a ' " r: =-

."f* . . , 'r" Sagfossen 1,. "

Skilel.v'aireidåw n“ E": IM .] .- )— ?” ja PH”

1 ” ‘ . ( l ' ",

i, « .. .. , . q. , Fgllselv

Lav"- f .

/ .”.— _ . ;w. "I I

bh'— J. ' l 51 : b

"I ' Botn ' ( (;S ' . '

.

a

I l

' 35;[IlQ.'I >

,, 4

= ' .”" *»— sæ-Å-i'f” ' 1 N!

21/ "fifié/ . . Eieæ'xmoq ås.;

' ” ä Kobbeiv 3w”

. a..., . .

' 4n— - ', “kl.“ Ir 9:"

Figur ILA: Kartutsnitt som viser Nord-Salten Kraft sitt regionalnett.

Side 7 av 23

Nord-Salten Kraft As

Konsesjonssøknad Pæsa Transformatorstasjon

ILB HVA SOM OMSØIES

II.B.I Henvisning til lovverk

Tiltakshaveren Nord-Salten Kraft AS omsøker følgende:

1. Konsesjon i henhold til energiloven av 29.06.90, nr 50, § 3.1, for bygging og drift av tiltak som beskrevet i etterfølgende kap. II.B.II.

Det henvises forøvrig til NVE's Anle skonses'on NVE 201000304-3 unkt 25. Denne konsesjonen påvirkes av dette omsøkte tiltaket.

11.3.11 Tiltaksbeskn'velse

ILC

Søknaden gjelder følgende tiltak:

Rehabilitering av eksisterende Pæsa Transformatorstasjon innenfor dagens anleggsbygg, og nevnte påbygg.

HENVISNING TIL ANDRE LOVV'ERK

1. Vedtak etter plan - og bygningsloven. Forholdet til arealplaner.

Etter at ny plandel av plan- og bygningsloven trådte i kraft 1.7.2009 er det ikke rettslig grunnlag for å iverksette prosess etter plan- og bygningsloven for å behandle spørsmål om dispensasjon fra arealdelen i kommuneplanen, reguleringsplan (og

reguleringsplanbestemmelser) eller detaljplan, eller for å gi dispensasjon fra plankrav for tiltaket. Det vil heller ikke være rettslig grunnlag for ny plan eller planendringer, eller å fremme privat reguleringsplanforslag. Tiltaket kan også gjennomføres uavhengig av eventuelle

regionale planbestemmelser. Lovendringen får også virkning for rettslig bindende arealbruk fastsatt i så vel eldre som nyere planer og tilhørende planbestemmelser.

Side 8 av 23

Nord—Salten Kraft AS

Konsesjonssøknad PaesaTransformatorstasjon

III. Teknisk og økonomisk beskrivelse

Endringer innvendig i bygget ved Pæsa Transformatorstasjon, og påbygget til denne, oppføres i betong- og trekonstruksjoner.

HLA ØKONOMISKE N ØKKEL'I'ALL

De vesentligste kostnadskomponentene går frem av sammenstillingstabellen under.

Tabell III.A Samlede kostnader for ledning, kabel og stasjon.

ÅR ävStasjonskostnader elektriskegnlegg 7 600

Transformator 4 000

Petersenspole 24 kV 800

Ledninger I kabel 100

Bryteranlegg 24kV 1 100

3 stk bryterfelt 72,5kV 2 100

Modernisering av bygg-Nybygg 72,5 kV 3 500

Sum 19 200

Planlegging og konsesjonssøknad 700

Uforutsett kostnad 900

Totalsum 20 800

III.]! SIKKERHET OG BEREDSKAP

Den eneste faren for naturgitte skader, er lynnedslag. Stasjonen skal vernes godt med overspenningsvern.

Stasjonen ble bygget i 1963, og har fungert fint med tanke på risikoforhold.

Adkomstveien til stasjonen er 200 m fra kommunal vei. Nord-Salten Kraft AS og Norcem AS er ansvarlig for brøyting og annet vedlikehold.

For å kom me til stasjonen fra hovedkontoret i Ulvsvåg, må man krysse Tysfjorden med ferge. NSK har egen montørstasjon i Kjøpsvik.

Side 9 av 23

li' Nord-Salten

Kraft As

Konsesjonssøknad Pæsa Transformatorstasjon

III.C TEKNISK BESKRIVELSE

Den nye stasjonen vil innebære en total modernisering samt tilbygg for 72,5 kV anlegg. Det vil ikke bli behov for å erverve tilleggsareal, men bygget må utvides.

Det eksisterende stasjonsbygget endres for å få plass til:

- 1 stk. innendørs krafttransformator med trinnkobler, omsetning 60/21 kV og ytelse 18 MVA - 6 stk. 24 kV effektbryterfelt, 1 stk. 24 kV lastbryterfelt med enkel samleskinne, lukket anlegg ' 3 stk. 72,5 kV bryterfelt, enkel samleskinne, luftisolert, i eget påbygg

° AC og DC Hjelpekraftanlegg - Kontrollanlegg

Det planlegges et nytt helkapslet 24 kV innendørs koblingsanlegg og 3 stk 72,5 kV bryterfelt.

Videre skal kontroll- og hjelpeanlegget tilpasses for å inkludere de nye anleggsdelene.

Det vil ikke være behov for permanent betjening ved stasjonen. Stasjonen bygges kun for å huse teknisk utstyr, og vil fortsatt bli fjernstyrt fra Nord-Salten Kraft sin egen driftssentral i Ulvsvåg. Stasjonen knyttes til overføringsnettet via bestående luftlinje, kablene legges om og skjøtes på hvis det blir nødvendig.

Ny innendørs oppstilt transformator (T3), trafo T2 (132/61kV i Kjøpsvik trafostasjon) og 66kV- linja til Botelvatnet koblingsstasjon knyttes til det nye 72,5 kV innendørs bryterfeltet med kabel.

Distribusjonsnettet knyttes til stasjonen via kabler på avgang Joholla og Norcems gamle kabel til nytt innendørs 24kV helkapslet bryteranlegg.

Ombyggingen vil i liten grad endre det ytre miljøet siden renoveringen vil bli et mindre påbygg på eksisterende stasjonsbygg. Påbygget vil ikke bli høyere enn eksisterende bygg, og fasaden vil få sammefarge som resten av stasjonen. Påbygget vil ikke komme utenfor eksisterende tomt.

Det skal i tillegg settes opp, i egen kiosk av type nettstasjon utenfor stasjonen:

- 1 stk. petersenspole 12,7kV, 100A, 1270kVA, berøringssikker tilkobling

° 1 stk nullpunktstrafo ZN-kobling, 3x33,3A, 1270kVA, berøringssikker tilkobling Nullpunktstrafoen tilkobles 22kV samleskinne via 22kV TSLF 3x1x50 Al og eget

effektbryterfelt. Kiosken vil også bli tilkoblet 3x230VAC og 110VDC, og ha eget kontrollanlegg for regulering av spolen.

Side 10 av 23

.ad Nord-Salten

Kraft As

Konsesjonssøknad PæsaTransformatoz‘stasjon

Bygget har 1 etasje, og med påbygg vil det få en grunnflate på 293 m2. Kontrollrom, batterirom og stasjonstraforom har vanlig romhøyde. Rom for 22kV bryterfelt har høyde på 6,4m,

tilbygget for 66kV bryterfeltene har en høyde på ca. 5,5m og rom for hovedtrafo har en høyde på ca. 7,5m.

Bygget består av armert betong. Dette skal kles med Steni-plater, og får dermed steingrå farge. Tilbygget vil bestå av betong, betong-stein og takkonstruksjon i tre, brannklasse B60.

Det anses ikke for nødvendig å skulle bygge om adkomstveien til stasjonen.

Figur III.A viser et oversiktsbilde av dagens Pæsa transformatorstasjon.

.. l — l " .l—

IL l '

'I

; >-

l."

: .,. :..-..r? " ‘31:.

'— = ' '2' fr—Fr—w'

Figur lILA: Dagens Pæsa transformatorstasjon, fasader mot nord og vest.

Side 11 av 23

.Jfl

Måløv- .karholman

mdegode

».

Hl'Ågwær

Nnrd-Salten Kraft AS

53? f ,,: f, %"” '

., : ,, (— 3‘1“”n Hg

Knb'e'lvää Trnnlv

; " »

Hamarøya (

Skrova " x . .

- '. nfvsv- fj'él” -//\"‘\\'

»"!a ”vik

Hul

EngeløynC—Yi I

L Lirj‘flftfien“ _/ ' _XII

. .rs—.dj"

»

». 75 n ‘....F

Tvsfiorden ”* .—' =. sm?

mva WPR. .,”:t " “'2” I "*

”" ""a"”; ” » :," Wail

u \f "° . i!" -

.‘ H t.og! ;?

i' "xiL/auunim

KTsik ' W25? '” ' ' [W ” N

" %" 't),.r'r.uumu.u

—,4./' W "F : " . ‘m '

- ', ,sr—mrr ="

.L' l=l- '

m , _.

W T Såmrm

Hm « "' qi Mullen

L syn "& m »:

Side 12 av 23

,A" Nord-Salten

Kraft AS

Konsesjonssøknad Pæsa

% .Klllpswkvnmet " Klip‘wH'iIfiili-a jf Ålen - l-

Pæsa Transformatorstasjon i l Kjøpsvik, Tysfjord kommune, '.

Nordland fylke K"

_55u£uuanaiialaaaéo

. 1'

, ***—”' "Dårnil'låtlfn.

g/g

,

"-~ Kjøpsvik

1m 'rmmun

N

I 11-11 l

Posisjon:

Figur 1H.B: Oversiktskart over Pæsa transformatorstasjon.

Q '? UTM 32

" 0806206 Øst,

. ' 7572118 Nord

. .

*x

.-

Side 13 av 23

Nnrd-Salten Kraft As

Konsesjonssøknad Pæsa Transformatorstasjon

IV. Begrunnelse

Begrunnelsen med systemvurderinger er utført av Nord-Salten Kraft v/Frode Edvardsen og Halvor Stenvold.

Omsøkt tiltak begrunnes med at nettsikkerheten og reservekapasiteten for Kjøpsvik og Norcems sementfabrikk må bedres. Dagens anlegg i Pæsa har nådd teknisk levetid og må derfor skiftes ut. For å gjøre apparatanlegget for 66kV mer funksjonelt, bygges det ut fra én til tre effektbrytere, dette krever en utvidelse av bygget. Nytt utstyr vil medføre bedre

driftssikkerhet.

SAMMENDRAG

Behovet for tilstrekkelig reservekapasitet for Kjøpsvik og Norcems sementfabrikk er lagt til grunn for løsningen i nye Pæsa Transformatorstasjon.

Stasjonen ble bygd i 1963 og har i dag transformering fra 66 kV til 22 kV med to 7 MVA transformatorer fra hhv. 1963 og 1973, der oljekvaliteten begynner å bli dårlig.

Transfonnatorstasjonen vil etter fullført ombygging ha reservekapasitet for Kjøpsvik og Norcems sementfabrikk ved behov for revisjon i Kjøpsvik transforrnatorstasjon eller dersom det skulle oppstå feil i sistnevnte.

Nord-Salten Kraft AS er utbygger og netteier.

FORUTSETNINGER

Det skal installeres en ny transformator med omsetning 60/21 kV og ytelse 18 MVA. Ytelsen på transformatoren vil gi mulighet til (N-1) redundans for Kjøpsvik transforrnatorstasjon også i vinterhalvåret.

Dagens 66kV overføringsnett vil være uforandret, med unntak av at det etter renovering vil være ett bryterfelt mot hver trafo (T2 og TS), i tillegg til mot luftlinja (mot Botelvatnet), som i dag. Dette vil medføre enklere og sikrere drift av 66kV—nettet i Kjøpsvik enn i dag. Det samme gjelder for distribusjonsnettet som resulterer i et 24 kV koblingsanlegg med totalt 7 felt, hvorav et felt går til stasjonsforsyning.

Side 14 av 23

«I

' sit

Nord-Salten Kraft As

Konsesjonssøknad PæsaTransformatorstasjon

IV.B.I Byggekostnader

Enhetskostnader for komponenter i ny transformatorstasjon er basert på erfaring fra lignende prosjekter, samt tilbudspriser fra leverandører.

Byggekostnadene er presentert i Vedlegg 1. Alle byggekostnader er oppgitt eksklusive renter i byggetiden. Anleggets er planlagt ferdigstilt høsten 2017.

Bak kostnadstallene ligger følgende elementer/forutsetninger:

Kostnader med om bygging av stasjonsbygg med plass til krafttransformator på 18 MVA, samt tre nye 72,5kV effektbryterfelt.

Det skal etableres Petersenspole på 24 kV-nivå, med tilhørende kontrollanlegg. Dette er tenkt plassert i egen kiosk utenfor stasjonen, å la en fordelingskiosk.

Stasjonen planlegges med helkapslet 24 kV innendørs koblingsanlegg.

l

eksisterende hjelpeanlegg for de nye anleggsdelene. Stasjonen vil fortsatt være fjernstyrt fra Nord-Salten Kraft AS sin egen driftssentral i Ulvsvåg.

Stasjonen bygges ikke for permanent opphold for personale.

Kostnad: ca. 21 mill. kroner

Side 15 av 23

Nord-Salten Kraft AS

Konsesjonssøknad Pæsa Transformatorstasjon

V. Forarbeid og informasjon

v.5 TERMINÅLPLLN

Antatt byggestart på selve bygget er våren 2016. Apparat- og kontrollanlegg planlegges påbegynt våren 2017, og planlegges ferdigstilt med ny transformator høsten 2017.

Før byggestart må det regnes med ca. 3 mnd. til detaljplanlegging og utarbeidelse av anbudsspesifikasjoner.

V.B NABOVÅRSEL

Naboer varsles med brev som sendes ut i.l.a. februar 2016. Konsesjonssøknad vedlegges.

Side 16 av 23

“ Nnrd-Salten

w Kraft AS

Konsesjonssøknad

Paesa

VI . Virkninger for miljø, naturressurser og samfunn

Den nye stasjonen vil bli en innvendig renovasjon av dagens Pæsa Transformatorstasjon, og et tilbygg for 72,5kV bryteranlegg. I tillegg vil det etableres Petersenspole på 24 kV-nivå, med tilhørende kontrollanlegg. Dette er tenkt plassert i egen kiosk utenfor stasjonen, å Ia en fordelingskiosk. Alt skal holdes innenfor eksisterende tomt tilhørende Pæsa

Transformatorstasjon (tilhørende Nord-Salten Kraft AS).

Av den grunn vil omsøkt tiltak ikke medføre vesentlige endringer i miljøet, dermed utgår dette kapittelet fra søknaden.

l . 31'

l . . .

i';-' '

, , r

3» .

l

.; .-

Bilde VIA: Foto av eksisterende Pæsa transformatorstasjon, fasader mot øst og nord.

Side 17 av 23

Nurd-Salten Kraft AS

Konsesjonssøknad Pæsa Transformatorstasjon

VII. Referanser

Erfaringstall

fra

av

Side 18 av 23

.tt" Nord-Salten

Kraft As

Konsesjonssølmad Pæsa'I'ransformatorstasjon

VIII. Vedlegg

A. Byggekostnader.

B. Situasjonsbilde Pæsa Transformatorstasjon.

C. Planskisse Pæsa Transformatorstasjon.

D. Fasadetegninger Pæsa Transformatorstasjon.

Side 19 av 23

.ni Nord-Salten

Kraft AS

Konsesjonssøknad Pæsa

Vedlegg A: Byggekostnader

I. izysz': fa, -

&. u

Stasjonskdéthéder eIektriské-érilegé ...

Transformator

Petersenspole 24 kV

Ledninger I kabel _

Bryteranlegg 24kV 3 stk bryterfelt 72,5kV

Modernisering av bygg-Nybygg 72,5 kV Sum

Planlegging og konsesjonssøknad Uforutsett kostnad

Totalsum 20 800

Side 20 av 23

.ad.— Nord-Salten Kraft AS

Konsesjonssøknad

Pæsa

Vedlegg B: Situasjonsbilde Pæsa Transfozmatorstasjon.

, l

“I

O

K

u. F.

l

Side 21 av 23

.il" Nnrd-Salten

Kraft AS

Konsesjonssølmad PæsaTransformatorstasjon

Vedlegg C: Planskisse Pæsa Transfonnatorstasjon

"."”..-"zzgd . jr-

;

J '.»—

Skrflnk med

lavm takhøyde

pä 5.0 maler

[ru

G:

Betjeningsgang 66kV-anlegg -. 1540 %

:l—l l

“x, Kontrollrom "=i' - 11. Komar

”47%!” c... %”"?! ao

.__\

""a”—”a

% l

* J l

\ . _{I 1 >.}

V ,."

“ix

'M' -' um

i." =

‘3 w.,— - å

«.

». .

\X, - "*n—, f .. . —- ..—.— '.

“a. .."-.

T3 a

1"! M

?.

(Ledig) .

l

E .

. ' 9.5.

«.

J,,

I -.

l, . .

l .

...å "u"! .J'l I i I "" . *. ..":

.,:T' ’5 . “x.

I %

' Nald-Sallsn mus

.. .. ,. . Pøse kmdannulnmlasjnn

Ny planskisse.

Side 22 av 23

.u'i Nnrd-Salten

Kraft As

KonsesjonssøknadPaesa 'I‘ransformatorstasjon

VedIegg D: Fasadetegninger av Pæsa Transfonnatorstasjon

———.—

, -

M ”

mn w H

MMI]!

Funny" F-ndu-r

Paesa fra festa sjon

M 7:100

_.—————--———-—-‘—' . r -ä

, ...

__ .__,___.._.d__'_.'____'___ ,

Side 23 av 23

á
