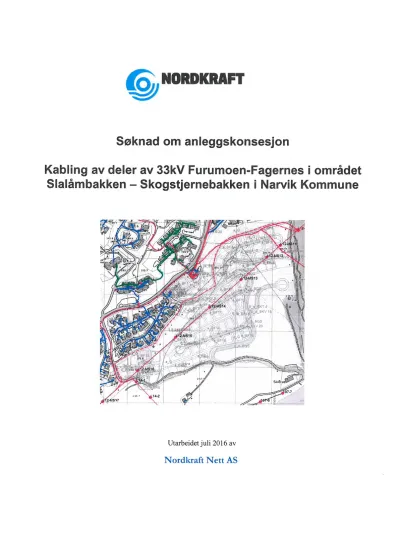

( 0" ‘ NORDKRAFT

Søknad om anleggskonsesjon

Kabling av deler av 33kV Furumoen-Fagernes i området

Slalåmbakken — Skogstjernebakken i Narvik Kommune

(2)

'.

Forord/sammendra

Nordkraft Nett AS legger med dette frem søknad om anleggskonsesjon for følgende anlegg i Narvik Kommune:

Ca 1300 m 33 iordkabel fra Slalåmbakken øst, M9 kabelmast ti! kabelmast Skogsfiernebakken, M17. Tverrsnitt på ny 33 iordkabel er TSLF 630 mm? AI.

Ca 780 m 33 luftledning fra kabelendemast 17 til T— tilknytningspunkt Skistua rives. NVE 200102208—3.

Ca 238 m 240 Al kabelr fra Slalåmbakken øst til Skistua Tsaneres og erstattes av ny sammenhengende kabel. NVE 200102208-3.

T—avgrenings kabel 240 Al ca 390m til Skistua Sekundærstasjon saneres. (Matepunkt for T- avgrening forsvinner). NVE 200102208-3.

Begrunnelse for tiltaket er utbygging av nye boliger og hytteri Narvikfieflet og samtidig opprydding i nettstruktur samt rein vestering i gamle anlegg.

Alle rettigheter er avklart mellom utbygger og lokal grunneiere/feltutvikler og det søkes derfor kun om anleggskonsesjon for ovennevnte anlegg.

:] or—

Narvik I 7.07 2016 Tor Gunnar Evensen

Drifi-‘SSJ‘Qf

Nordkmfi Nett AS

(3)

Nordkraft Nett AS

Ny 33 kV kabel i Skistuaområdet Narvik Kommune

INNHOLDSFORTEGN ELSE:

1.0 INNLEDNING ... 2

1.1 OPPLYSNINGER OM SØKEREN ... 2

1.2 BEGRUNNELSE FOR TILTAKET ...

2

1.3 KONTAKTINFORMASJON ... 2

1.4 HVA DET SØKES OM ... 3

1.5 EIER— OG DRIFTSFORHOLD ... 3

1.6 BESKRIVELSE AV ELEKTRISKE ANLEGG ... 3

2.0 BESKRIVELSE AV LØSNING ... 4

2.1 OVERSIKT OVER DAGENS SYSTEM ... 4

2.2 BESKRIVELSE AV OMSØKT 33 KV JORDKABEL ... 4

2.3 BESKRIVELSE AV 33 KV KABLER SOM SØKES SANERT ... 6

3.0 ANLEGG SOM KONSESJONSSØKES ... 6

3.1 OMSØKT 33 KV JORDKABEL FRA TRANSFORMATOR OG UT TIL KABELENDEMAST ... 6

3.1.1 Tekniske spesifikasjoner for ny 33 kV _,"<';1v'dkab<=,ur ... 7

3.4 FREMDRIFTSPLAN FOR KONSESJONSSØKT ANLEGG ... 8

4.0 AREALBRUK ... 8

4.1 AREALBRUK. ... . ... 8

5.0 OFFENTLIGE OG PRIVATE PLANER, NØDVENDIGE AVKLARINGER ... 8

5.1 OFFENTLIGE TILTAK SOM ER NØDVENDIG ... 8

5.2 NØDVENDIGE TILLATELSER OG AVKLARINGER ... 8

5.3 MILJØ -, TRANSPORT — OG ANLEGGSPLAN ... 8

6.0 KOSTNADER ... 9

7.0 NÅERFØRINGER, ELEKTROMAGNETISK FELT OG HELSE ... 9

8.0 VIRKNINGER TIL MILJØ, NATUR OG SAMFUNN ... 10

9.0 AVBØTENDE TILTAK ... 10

10.0 TIDLIGERE VURDERTE LØSNINGER SOM ER FORKASTET ... 10

Vedlegg

Vedlegg 1 Oversiktskart 1:3000

(4)

Nordkraft Nett AS

1.0 INNLEDNING

1.1 Opplysninger om søkeren

Nordkraft Nett AS er nettselskap i energikonsern med Nordkraft AS (51 %) og Hålogaland kraft AS (49%) som eiere

. Eier ca 350 km distribusjonsnett

' Eier 60 km regionalnett, derav 6 sekundærstasjoner

Ul.. LL’JU'LJ

_. . . _ , ; ' muse» *" " NYUARDSFJLU

*. ] _ . . - ' ,r . A

. .— . , r

“mm - - : - —.. , .

J f , " M's. ‘

' I— I ' / ;

' RALIELILO ‘- EcE'lEsu-Rpc .,; _ .« '; ,

-. ,, _,__ - .. - N mk- ;. .. NYCARDSE‘JE

: » N' mLét l.l'li)"" w. "' . "

"' 5 15 Ufa ». ::.l'; n.

.)" & *——...—

GK.:J "f' 't ;» " -- vg Ea“: GH" #15:: mm:-

*x ;";i SJLDWK

) i.

. ' ~11

' ganzusgf '

i, +. ,. .

"' "JUN J :

.?- fg-k r ' _- l

"'( ”ix ! H‘ 2' :-'l

j XL E LL-‘I -EH .

r” . '3'"? « "=. , i; i.""

- ‘ 1 _ .' " — —. I‘

;, = =, __

'—&'€JC3MEP'-

L j - __.

! J __'f“~

. 5 "x '? ;” ,.- . 'N

niS-xl

- '. M.,. /"“*

x fu.;

SMF-cøsml '

Fig. i Regionalneu tilharendé'Nb'ra‘krafi Nett AS (NVE ledningskart) 132w og 33 kV

1.2 Begrunnelse for tiltaket

Nordkraft Nett søker å bygge ny 33kV kabel 3x1x630 TSLE på strekningen Slalåmbakken —-

Fjellveien/Skogstjernebakken. Kabelen vil bli ca 1300 m. Grunnene til dette er at det skal

bygges nytt boiig/hyttefeft i Narvikfjellet ifm utvikling av fjellet som ski-destinasjon. Linje

traséen dekker et areal som det skal utvikles til boligfelt på. Nordkraft Nett anser

flytting/kabling som et fornuftig samfunnsmessig tiltak da det tilrettelegges i utbyggingen

med ny kabeltrasé og man samtidig får fornyet deler av nettet. Kostnadene for flyttingen

(33W) anses som relativt overkommelig ift verdien av tometer som frigis.

1.3 Kontaktinformasjon Konsesjonssøker er:

Nordkraft Nett AS Pb 55

8501 Narvik Tlf: 08 51 T

Organisasjonsnummer: NO 983099807

Side 2

(5)

Nordkraft Nett AS

Ny 33 kV kabel i Skistuaområdet Narvik Kommune Spørsmål om konsesjonssøknaden kan rettes til:

Firma Nordkraft Nett AS

Kontakt erson Tor Gunnar Evensen

Tlf 909 61 614

Ved eventuell høring kan høringsuttalelser til konsesjonssøknaden sendes til:

Norge Vassdrags— og Energidirektorat NVE, PB 5091 Majorstua.

0301 OSLO.

1.4 Hva det søkes om

Det søkes her om følgende tillatelser for de anlegg som er omtalt og spesifisert i kapittel 2 og 3 av konsesjonssøknaden:

A) Anleggskonsesjon:

lmedhold av lov av 29.06.90 nr. 50 «Energiloven» § 3—1 søkes det om anleggskonsesjon for bygging og drift de anlegg som er spesifisert i kapittel 2 og 3 i konsesjonssøknaden.

1.5 Eier- og driftsforhold

Nordkraft Nett AS skal eie og drive de konsesjonssøkte anlegg.

1.6 Beskrivelse av elektriske anlegg

o Ca 1300 m 33 iordkabel fra Slalåmbakken øst, M9 kabelmast til kabelmast Skogsy'ernbakken, M17. Tverrsnitt på ny 33 iordkabel er TSLF 630 mm2 Al.

. Ca 780 m 33 luffledning fra kabelendemast 17 til T— tilknytningspunkt Skistua rives. NVE 200102208-3.

. Ca 238 m 240 Al kabel fra Slalåmbakken øst ti! Skistua T saneres og erstattes av ny sammenhengende kabel. NVE 200102208-3.

. T-avgrenings kabel 240 A! ca 390m ti! Skistua Sekundærstasjon saneres. (Matepunkt for T- avgrening forsvinner). NVE 200102208-3.

(6)

Nordkraft Nett AS

Ny 33 kV kabel i Skistuaområdet Narvik Kommune 2.0 BESKRIVELSE AV LØSNING

2.1 Oversikt over dagens system

KYSFUiUIDEN SE“ IDERSMJM

, -——.—-=—:. _ -—

f 'ø

fiu‘rflrn-ru ml: smmrnpmjåu

[' ,

N :; r v l P.

/

gymnau www.umr.

,

Lær»- F':"' - ummswmz-xnsmam

. -= 'ia-‘r'az nvssmwnflsnym VTAKI'ZIDLHWRTI'I51'.‘

. r '

Figur 1. 33kV Narvik: Stiplet Iinje kabel, Heltrukket linje luftlinje. Aktuelt område i stiplet blå ring

2.2 Beskrivelse av omsøkt 33 kV jordkabel

Jordkabelen vil ha lengde på ca 1300 meter og ha et tverrsnitt på 630 mm2 Al.

Kabel forlegges ijord trekantforlegging i trase som vist i kart figur 4. Det bygges nye kabelendemaster ved Slalåmbakken og Skogstjernebakken

&

" w.:. \‘x

t? . ”"”—.

' «L 55:.- ‘I f?" "

., : g, 71;." 349 "

«M:. -

' *

..

': Tr.. .:.—

gf ." w-Igih‘:

_ 1“!-

Figur 3. Overgang kraftledning til kabel 33 kV (kabelendemast). "I

. r.

_ . . h

;

Side 4

(7)

Nordkraft Nett AS

& .z-Mss SXN 34

l ' \-

. “-'\‘\,

:x

Pløn

2‘2

. I

V.

*?

Sklåtllua __ .- '(

' *" Y

07-7 \P

. f.- , 1 V

Figur 4 Trase for ny 33KV kabel (stiplet rød)

(8)

Nordkraft Nett AS

Ny 33 kV kabel i Skistuaområdet Narvik Kommune

2.3 Beskrivelse av 33 kV kabler som søkes sanert

Ny 33 kV muliggjør at man kan rive/sanere T-avgreningspunkt (Kabelmast) og 33kV 240 Al kabel på ca 390m til Skistua Sekundærstasjon. Denne har liggetfrakoplet som «Nødreserve» etter at det ble lagt separate kabler både fra Furumoen og Fagernes til Skistua. Skistua har således N-1 uten denne kabelen. Kabelen i

Slalémbakken søkes også sanert. Kabelen er av en tidsepoke og produksjonsår der det erfaringsmessig har oppstått mye «vanntre». Kabelen er også å anse som en overføringsmessig flaskehals. Man søker derfor denne sanert og erstattet med den nye lengre kabelen.

Nu't mm 2N5 *,

w :

mum” -.-.u ra- (nm...

4. mm

m.m.” m.m.... ugr'r2-s '?

.NL': ?fl'llfilffi'r, 1 "

)'

Ovenih ove] kabler og linlel som livet

[unges arm nanny Narviklje-llel boligfelt

Figur 4. Dagens nett i område Skistua/Narvikfiellet samt kabler og linjer som søkes sanert.

3.0 ANLEGG SOM KONSESJONSSØKES

3.1 Omsøkt 33 kV jordkabel

Nordkraft Nett AS søker om anleggskonsesjon om ny 33 kV jordkabel fra Slelåmbakken øst til Skogstjernebakken dagens Mast 17. Kabeltrase omsøkes kun i ett alternativ.

Kabelendemater bygges i dagens punkt 9 og punkt 17. Kabelmast 9 er kabelendemast fa før mens mast 17 er en H bæremast med piggisolatorer som bygges om til H -avspenning med barduner. Se fig. 3 Disse anser man å inngå i konsesjonen for bestående iinje.

Side 6

(9)

Nordkraft Nett AS

3.1.1 Tekniske spesifikasjoner for ny 33 kV jordkabel

Tabell 1. Teknisk spesifikas'on for 33 kV 'ordkabel.

Spesifikasjon

?,,

Jordkabel (TSLF)

Type PEX isolert 1—Ieder kabel

S stems ennin 33 36 kV

Strømførende leder 1 stk 3x 630 mm2 Al

Forle nin Tett trekantivanli kabel røft i "friluft", sefi ur5 Fiberforbindelse Etableres eventuelt se arat

rMarkeringsba’nd /— Toppfyllmasse

W . .

KabeldekkeplalarA Ki '." ‘\_ å .- :f E

RR H121: L?“ : ‘l- T, å

3. a. f'

8 "L KK.

l * "»l xxx—I:)mfyrllingsma'sse

i ca.4U cm

f

”.-r 1. _ _____ _ _. Nk, jordledning

Jr Ca. 50 ::

Figur 5.

Forlegning av 33 kV jordkabel i vanlig kabelgrøft.

Prinsippskisse

(10)

Nordkraft Nett AS

3.4 Fremdriftsplan for konsesjonssøkt anlegg

Nordkraft Nett AS ser dermed for seg mulig fremdriftspian som vist i tabell 3. Ønske om fremdrift styres i stor grad av feitutbyggers behov for å få fram veier i byggefeltet sensommeren [høst 2016.

Prosess 2016

Konsesjonsbehandling Planlegging og

ros'ekterin Bygging av anlegg

Tabell 3. Fremdriftsplan

4.0 AREALBRUK

4.1 Arealbruk.

Kabel legges i nåværende kabel trasé og nye veier som anlegges ifm feltutbyggingen. Det beslaglegges således ikke nye arealer utover dette.

5.0 OFFENTLIGE OG PRIVATE PLANER, NØDVENDIGE AVKLARINGER

5.1 Offentlige tiltak som er nødvendig.

- ingen

5.2 Nødvendige tillatelser og avklaringer.

Bystyret har godkjent områdeplan for feltutbyggingen. Denne er påklaget og klagen gjelder et mindre område. ldette område ligger eksisterende kabel (T-Skisiua — Skistua Sekundærstasjon) som

erstattes med ny omsøkt kabel. Klagen er ikke tatt tii følge fra Plan— og næringskomiteen og sendt over til fylkesmannen. Klagen går i hovedsak på forskyving av friområde/grøntområde .

5.3 Miljø -, transport — og anleggsplan

Aniegget bygges som en del av feltutbyggingen og inngår i entreprisen som feltutbygger har med graveentreprenør. Således vil MTA inngå i - og følge feitets planer.

Side 8

(11)

Nordkraft Nett AS

6.0 KOSTNADER

Det er gjennomført en kostnadsberegning for den vurderte løsningen. Prisene er basert på erfaringspriser og budsjettpriser. Prisene er inkludert kostnader for transport, montasje og idriftsettelse.

Kostnader som er inkludert i beregningen er følgende:

0 Ny 33 kV kabel o Riving linje

- Bygging av

2

nye kabel mastre

- Sanering av eksisterende kabel i parallell trasé

Kabel inkl. gravingllegging 2100

jording 80

Demontering linje 250

Demontering kabel 200

kabelmastre 280

prosjektoppfølging 80

div. 200

SUM 3190

Tabell 4. Kostnadsoverslag

7.0 NI-ERFØRINGER, ELEKTROMAGNETISK FELT OG HELSE

Fra 2006 er det offisiell forvaltningsstrategi i Norge at det ved bygging av nye ledninger eller ved anlegging av bygg nær kraftledninger, så skal det utredes mulige tiltak og kostnader ved disse, dersom gjennomsnittlig strømstyrke i ledningene gir et sterkere magnetfelt enn 0,4 microTesla [,uTji bygninger for varig opphold av mennesker. Eventuelle avbøtende tiltak kan være flytting av kabel eller endring av kabelkonfigurasjonen.

For å kartlegge hvor utredningsgrensen går er det utført magnetfeltberegninger for 33 kV jordkabel beregningen er det forutsatt følgende: 33 iordkabel forlagt i tett trekant, med 60 cm grøftedybde.

Beregningsalternativer:

1) Normaldrift last 0 A, kabel går normalt uten last hele året og har ingen last

(12)

Nordkraft Nett AS

Ny 33 kV kabel i Skislueområdet Narvik Kommune

W:

D:

"M, -— .... . .. -.- -. ...

" Figur 12. Normaldrift, ingen last på kabel

Maks magnetfelt O uT for 33 kV jordkabel (rett over kabel) ligger under 0,4 uT. Dette fordi kabelen ikke fører strøm.

[2

St! '!U 10 9 ID 20 3’.‘

^an.- ^l

Figur 13.

Avstand fra senter av 33 kV ledning til utredningsgrensen på 0,4 uT er 4 meter til begge sider ved full last.

Statistisk oppstår full last hvert 10 år av en max varighet på 2 dager.

ingen boliger er nærmere enn 5 meter. Lekeplass/balløkke tenkes plassert 7m fra kabel.

Konklusjon: Man behøver ikke videre tiltak for å redusere magnetfelt indusert av ny 33 iordkabel, både pga avstand til bebodde hus hvor ofte kabelen statistisk vil føre strøm.

8.0 VIRKNINGER TIL MILJØ, NATUR OG SAMFUNN

Ny 33 iordkebei vil forlegges i allerede påvirket område, og vil dermed ikke ha innvirkning på miljø, natur og samfunn.

9.0 AVBØTENDE TILTAK

Det er ikke behov for noen avbøtende tiltak.

10.0 TIDLIGERE VURDERTE LØSNINGER SOM ER FORKASTET

Det er gjennomført en studie i forkant av denne søknad for å finne mulige løsninger som er aktuelle som alternativ for kabling av linje. l praksis har aiternativet vært å fjerne linjen permanent og heller bygge en direkteforbindelse mellom Frydenlund og Fagernes for å opprettholde N-1 til Fagenes. Dette ble forkastet da det betinget ekstra kapasitet både mellom Furumoen — Frydenlund og Frydenlund — Fagernes , noe som ville bli en betydelig større kostnad uten at påliteligheten for nettstrukturen bie nevneverdig styrket.

Side 10

(13)

A' 4..

: 1:3);

. Å,.»- X .

=13 \

?.

h'..

M [I..

. 'lr g:

.5' 7-11

.=

”.nu-gnu! s al :"Eozku pm" - c-

L fifielpeA

GUUUJUJOM

>”MEN IQPEJUJOQWSDIS

! l3q9>l NI 88 ÅN

SV MSN HE‘JHPJON
