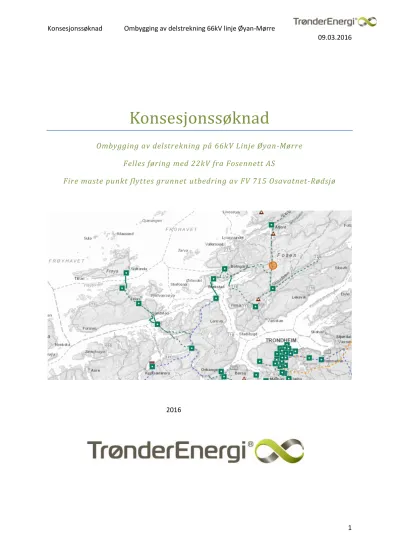

Konsesjonssøknad
Ombygging av delstrekning på 66kV Linje Øyan-Mørre Felles føring med 22kV fra Fosennett AS
Fire maste punkt flyttes grunnet utbedring av FV 715 Osavatnet-Rødsjø
2016
2
3
Forord
Statens Vegvesen(SVV) skal utbedre FV 715 på strekningen Olsøy – Åfjord. Parsell Osavatnet – Rødsjøsvingen vil komme i konflikt med TrønderEnergi Nett AS (TEN) og FosenNett AS(FN) sin høyspenttrase. Gjeldende linjestrekk har fellesføring av 66 kV linje som tilhører TEN, og 22 kV linje som tilhører FN.
TEN og FN ønsker å imøtekomme behov fra SVV, løsning for ombyggingen er avtalt med SVV som dekker kostnader for tiltaket.
Trønder Energi Nett AS legger med dette dokumentet frem søknad i medhold av energiloven om anleggskonsesjon for ombygging av en strekning på 0,55km på 66kV linje fra Øyan trafostasjon til Mørre Trafostasjon, fra Mast 12 til Mast 17 (Mast M12 og M17 vil bli stående på eksisterende plassering, M013-M16 vil bli flyttet opptil 55m østover).
Signatur: Signatur:
Bård Olav Uthus Torgrim Schnitler
Nettdirektør TEN Prosjektleder Regionalnett TEN
4
Innholdsfortegnelse
Forord ... 3
Innholdsfortegnelse ... 4
1. Sammendrag ... 5
2. Generelle opplysninger ... 6
2.1 Presentasjon av Trønder Energi Nett AS ... 6
2.2 Saksbehandlingsprosessen ... 7
2.3 Søknadens omfang og anleggets beliggenhet ... 7
2.4 Konsesjoner som på virkes av omsøkt tiltak ... 9
2.5 Eier og driftsforhold av omsøkt anlegg ... 9
2.6 Andre nødvendige tillatelser og godkjenninger ... 9
2.6.1 Plan- og Bygningsloven og byggesaksbestemmelsene ... 9
2.6.2 Forurensningsloven ... 9
2.6.3 Kulturminneloven ... 9
2.7 Fremdrift ... 9
3. Forarbeider ... 10
4. Beskrivelse av tiltaket og alternative løsninger ... 10
4.1 Begrunnelse for Ombygging av 66kV ved Osavatnet ... 10
4.2 Beskrivelse av hva som skal bygges ... 11
4.3 Alternativløsning ... 11
4.4 Nødvendig høyspent apparatanlegg ... 11
4.5 Systemløsning ... 11
4.6 Sikkerhet og beredskap ... 11
4.7 Sikkerhet mot flom og skred ... 11
4.8 Teknisk/økonomisk vurdering ... 11
5. Virkning for miljø, naturressurser og samfunn ... 12
6. Avbøtende tiltak ... 13
7. Offentlige og private interesser ... 13
8. Innvirkning på private interesser ... 13
9. Kart ... 13
10. Vedlegg til søknaden ... 14
5
1. Sammendrag
SVV skal utbedre FV 715 på strekningen Olsøy – Åfjord. Hensikten er å bedre forholdene med tanke på fremkommelighet og trafikksikkerhet på vegstrekningen. Planen er en del av Fosenvegene pakke 2, hvor planen er å utbedre 5 parseller av vegstrekningen mellom Olsøy og Åfjord. Parsell Osavatnet – Rødsjøsvingen vil komme i konflikt med eksisterende 66kV linje Øyan-Mørre.
TEN og FN ønsker på bakgrunn av dette å flytte en del av eksisterende 66kV og 22kV linje, dette innbefatter flytting fire maste punkter. Denne strekningen består i dag av H-master i tre med fellesføring for TEN sin 66kV linje Øyan – Mørre og FN sin 22kV linje Øyan-Rødsjø. Den nye strekningen vil bli bygget opp med tilsvarende master i tre som på dagens linje, fortrinnsvis
fundamentert med stag på fjellgrunn. TEN og FN har samarbeidet med SVV for å finne en løsning for flytting av eksisterende høgspent trase flyttes østover for å kunne fri gjøre areal for utbedring av FV715 ved Osavatnet. Plassering av ny trase vil frigjøre ønsket areal og ikke være til hinder for normalt vegvedlikehold eller annen kjent aktivitet i området.
Ombyggingen skal betales av SVV.
SVV har utarbeidet en reguleringsplan for området sammen med Rissa Kommune, høgspent trase ligger i all hovedsak innenfor reguleringsplanen. TEN har inngått avtale med grunneier om bygging og drift av og erstatning for omlegging av 66kV kraftlinje benevnt Øyan-Mørre. Rissa kommune og Fosen Reinbeitedistrikt har ingen merknader til omleggingen av høgspenttrase.
Trønder Energi Nett AS legger med dette frem søknad om anleggskonsesjon for ombygging fra Mast 12 til Mast 17 på 66kV linje fra Øyan trafostasjon til Mørre Trafostasjon. Mast M12 og M17 vil bli stående på eksisterende plassering, M013-M16 vill bli flyttet opptil 55m østover
Figur 1. Kartutsnitt som viser eksisterende trase og omsøkt endring
6
2. Generelle opplysninger
2.1 Presentasjon av Trønder Energi Nett AS
Tiltakshaver er TrønderEnergi Nett AS.
Selskapet er et datterselskap av TrønderEnergi AS Org.nr. 978 631 029
TrønderEnergi Nett har som ambisjon om å være et av Norges mest effektive nettselskap og er en av regionens største distributører av elektrisk kraft til privat- og bedriftskunder. Linjenettet som eies og driftes av TEN går fra Osen i nord til Alvdal i sør. Selskapet har ansvar for utbygging, drift og
vedlikehold av et fylkesomfattende regionalnett i Sør-Trøndelag og distribusjonsnett i tretten kommuner. Nettet overvåkes døgnet rundt av nettsentralen i Trondheim. I tillegg til hovedkontor på Lerkendal i Trondheim, har TEN avdelinger på Heimdal, Frøya, Melhus, Orkanger, Bessaker og Åfjord.
TrønderEnergi er Sør- Trøndelags største regionalnettseier. TEN opererer nett med spenningsnivåer opp til 66 kV og 132 kV, hvor både luftlinjer, jord- og sjøkabler inngår. I tillegg eier og drifter TEN nærmere femti transformatorstasjoner med transformering ned til distribusjonsspenning.
Selskapet eier og drifter 5817 km kabel, 4819 km luftlinje og 120 km sjøkabel.
Antall kunder: 140 000 Antall ansatte: 222
Selskapet ledes av nettdirektør Bård Olav Uthus.
Kontaktperson:
Navn: Torgrim Schnitler
Stilling: Prosjektleder, Regionalnett Telefon: 404 98 840
Epost: [email protected] Adresse:
Postadresse: Postboks 9480 Sluppen, 7496 Trondheim Besøksadresse: Klæbuveien 118, 7031 Trondheim Telefon: 07250
[email protected] Organisasjonsnummer: 978 631 029
7
2.2 Saksbehandlingsprosessen
Det følger av energilovforskriften § 3-1 at elektriske anlegg med spenning over 1000 volt ikke kan bygges, eies eller drives uten konsesjon. Det samme gjelder ombygging eller utvidelse av bestående anlegg.
Dette dokumentet er utformet i henhold til kravene i Energiloven med forskrift og veiledning, og omfatter søknad om konsesjon for ombygging av en seksjon fra M12 til M17, på TEN sin 66kV linje Øyan og Mørre. En strekning på ca 0,55km.
TEN er av den oppfatning av at omfanget av denne endringen ikke omfattes av PBL § 14 Konsekvensutredninger for tiltak og planer etter annet lovverk.
2.3 Søknadens omfang og anleggets beliggenhet
TEN søker om konsesjon i henhold til Energiloven av 29.juni 1990, § 3-1 til å bygge og drive:
Ombygging av 5 luftspenn fra mast M012 til M017, totalt 0,55km
o Erstatte 4stk eksisterende H-master i tre (M013, M014, M015 og M016) med 3stk nye H-master i tre, som fundamenteres fortrinnsvis på fjell med stag. Disse blir bygget i ny trase lenger øst en dagens plassering.
Dette er en dobbel linje med 66kV og 22kV, 66kV som eises og driftes av TEN, og 22kV som eies og driftes av FN.
TEN vil stå som eier og driver av 66kV anlegget. FN vil stå som eier og driver av 22kV anlegget. 22kV anlegget til FN er unntatt fra søknaden på grunn av at tiltaket kan gjennomføres under
områdekonsesjon.
8 Anleggets beliggenhet
Anleggets beliggenhet er i Rissa kommune i Sør–Trøndelag Fylke, omsøkt endring ligger mellom Osavatnet og Rødsjøvatnet
Figur 2. Plassering av omsøkt tiltak
Figur 3. Skisse av omsøkt trase
Figur 4. Avstand mellom ny og gammel trase
9
2.4 Konsesjoner som på virkes av omsøkt tiltak
66kV Kraftledning – ombygging konsesjonssøknad av 29.09.1995 NVE ref: NVE 95/4696
EK/BGU 912-513.1
Sør-Trøndelag Kraftselskap
2.5 Eier og driftsforhold av omsøkt anlegg
Eier og drifter av 66kV linje er TrønderEnergi Nett AS
Eier og drifter av 22kV linje er FosenNett AS (dekkes av egen områdekonsesjon) (Linje strekningen har fellesføring med 66kV og 22kV)
2.6 Andre nødvendige tillatelser og godkjenninger
2.6.1 Plan- og Bygningsloven og byggesaksbestemmelseneGenerelt: Plan- og bygningsloven (PBL): anlegg for overføring og omforming av energi er unntatt fra planbestemmelsene i plan- og bygningsloven, jf. § 3-1.
2.6.2 Forurensningsloven
Utbyggingen vil, etter det TEN kjenner til, ikke komme i konflikt med forurensingsloven 2.6.3 Kulturminneloven
Utbyggingen vil etter det Trønder Energi Nett kjenner til, ikke komme i konflikt med automatisk fredede kulturminner i henhold til § 9 i kulturminneloven. Ingen kjente kulturminner blir direkte berørt av tiltaket.
2.7 Fremdrift
Aktivitet Januar Februar Mars April Mai
Sende Endringssøknad til NVE
Mottatt godkjent endring søknad
Skogrydding
Prosjektering
Oppstart anleggsarbeider
Ferdigstillelse av anlegg 01.05.2016
10
3. Forarbeider
TEN og FN har samarbeidet med SVV for å finne en løsning hvor eksisterende høgspenttrase flyttes østover for å kunne frigjøre areal for utbedring av FV715 ved Osavatnet. Plassering av ny
høgspenttrase vil frigjøre tilstrekkelig areal og ikke være til hinder for normalt vegvedlikehold eller annen kjent aktivitet i området.
SVV har utarbeidet en reguleringsplan for området sammen med Rissa Kommune, TEN har benyttet innholdet i denne for planlegging av prosjektet. Ny høgspenttrase ligger i all hovedsak innenfor reguleringsplanen.
Rissa kommune har gitt følgende uttalelse til endringen: «Rissa kommune har ingen merknader til planlagt endring av trase for høgspentlinjer. Vi har ikke registrert interesser eller verdier som kommer i berøring med den nye traseen.» se vedlegg: 3a og 3b
Fosen Reinbeitedistriktet, ved Leif Arne Jåma. Har gitt følgende uttalelse «Vi har ingen merknader til planlagt tiltak, flytting av fire mastepunkter ved Osavatnet-Rødsjøsvingen FV715». Se vedlegg 4.
Alle grunneiere er kontaktet og informert om prosjektet av SVV og TEN, TEN har inngått avtale med grunneier om bygging og drift av og erstatning for omlegging av 66kV kraftlinje benevnt Øyan-Mørre.
4. Beskrivelse av tiltaket og alternative løsninger 4.1 Begrunnelse for Ombygging av 66kV ved Osavatnet
Ombygging som følge av ny FV 715 Osavatnet – Rødsjø.
SVV skal utbedre FV 715 Olsøy – Åfjord, parsell Osavatnet – Rødsjøsvingen i Rissa kommune. Total lengde på vegstrekningen er ca. 3,1 km. Hensikten med planen er å bedre forholdene med tanke på framkommelighet og trafikksikkerhet på vegstrekningen. Planen er et delprosjekt av Fosenvegene pakke 2.
Ny vegtrase kommer i konflikt med eksisterende høgspenttrase, som følge av dette må TEN og FN flytte sine høgspentlinjer inn i en ny trase lenger øst. TEN og FN har i samarbeid med SVV
gjennomført befaring og sett på løsninger for ny høgspenttrase. Flytting av trase østover er en løsning som gir liten konsekvens for den øvrige linjestrekning, og minimale inngrep i naturen. Ny trase for høgspent vil ligge godt plassert i forhold til ny FV 715 og vil være til lite eller ingen hinder under anleggsperioden. Ved denne plasseringen får man også god høyde for kryssing av veg og man vil ikke være til hinder for fremtidig vegvedlikehold eller annen kjent aktivitet i området.
Stoen transformatorstasjon og Mørre kraftverk har tosidig forsyning, så planlagt utkobling vil derfor ikke være noe problem mellom disse to stasjonene. Utkoblingstidene vil bli godt planlagt i samråd med TrønderEnergi Kraft (TEK) og man planlegger for kortest mulig utkoblingstid.
11
4.2 Beskrivelse av hva som skal bygges
Det settes opp 3stk H-master av tre, hvorav en vinkelmast. Dette gjelder for M13 til M16. Linje blir flyttet østover, mast M12 og M17 vil bli stående på eksisterende plassering. M 12 har en 22kV transformator i mast, denne vil bli stående i samme posisjon. Eksisterende 4-stk H-master i tre M13 til M16 rives.
Lengde av eksisterende trase er ca. 0,52km. Ny trase blir ca. 0,54km. Linjetverrsnitt er FEAL 1X50, og man benytter aluminiums traverser, på kreosotimpregnerte stolper av tre.
Fundamentering vil skje på fjell, fortrinnsvis på stag men metode vurderes når fjellet er avdekket.
4.3 Alternativløsning
Det ble drøftet en alternativ løsning vest for eksisterende FV 715, men man valgte ikke å gå videre med dette alternativet på grunn av utfordrende geotekniske forhold for masteplassering, samt at løsningen ikke ville gitt noe fordelaktig utfall sammenlignet med alternativet beskrevet over.
4.4 Nødvendig høyspent apparatanlegg
Det blir ingen apparatanlegg på omsøkt 66kV linje.
4.5 Systemløsning
Det blir ingen endringer i systemløsning for omsøkt anlegg.
4.6 Sikkerhet og beredskap
Det er ikke registrert utfall på eksisterende linje som følge av naturskade (eksisterende 66kV linje ble etablert i 1962). Linjen ryddes for skog i henhold til ryddebelt, samt at utsattskog sikres ytterliggere for å hindre trefall. Linjen vedlikeholdes og overvåkes for å sikre teknisk god stand, samt forebygge utfall som følge av trefall og skader påført av hakkespett etc. TEN anser risiko for naturskade som liten.
Anlegget plasseres slik at det i minst mulig grad er utsatt for skredrisiko, man har bevisst unngått å plassere mastepunkt i eller nær ved raviner.
Tilkomst til omsøkt anlegg er god.
4.7 Sikkerhet mot flom og skred
Omsøkt anlegg ligger innenfor aktsomhetsområdet for skred, det er ikke registrert skred i området.
Sannsynlighet for skred anses som liten, basert på egne vurderinger og erfaring.. Dette samsvarer med SVV sin vurdering.
4.8 Teknisk/økonomisk vurdering
Anlegget bygges i samsvar med eksiterende anlegg.
12
5. Virkning for miljø, naturressurser og samfunn
Arealbruk
Arealet som blir berørt av tiltaket ligger innenfor areal avsatt som landbruk-, natur-, og friluftsliv (LNF). Høgspenttrase ligger i all hovedsak innenfor reguleringsplan for utbedringen av FV715. Linjen har et ryddebelte på 22m.
Bebyggelse og bomiljø
Det eksisterer ingen bebyggelse i nærheten av linjen, endring av høgspenttrase har liten innvirkning på det visuelle tintrykket.
Infrastruktur og bianlegg
Linjen flyttes som følge av utbedring av annen eksisterende infrastruktur (FV715). Endringen av linjetrase medfører liten eller ingen negativ virkning for annen infrastruktur.
Friluft og rekreasjon
Det er lite friluftsliv i området ved høgspenttrase, endringen vil ikke være til hinder eller av vesentlig betydning for friluftsliv og rekreasjon i området
Landskap og kulturminner
Det er ingen kjente kulturminner i området, se vedlegg 5. reguleringsplan kap 4.7.8 Naturmangfold
Ombyggingen berører i liten grad nye arealer, TEN ser ikke at tiltaket endrer noe på natur mangfoldet langs linjetrase. Øvrig opplysninger om naturmangfold er hentet fra reguleringsplan, se vedlegg 5.
reguleringsplan FV715 kap 4.7.3.
Andre naturressurser
Flytting av linjetrase har ingen kjent virkning på andre naturressurser eller næringsytere.
Samfunnsinteresser
Tiltaket har minimal betydning for øvrige samfunnsinteresser, foruten tilrettelegging for utbedring av FV715.
Luftfart og kommunikasjon
Det er en base stasjon for mobiltelefoni i området, flytting av linjetrase er av liten betydning og antas ikke å ha noen innvirkning på kommunikasjon for denne eller annen kommunikasjon i området.
Forurensning, klima og miljømessig sårbarhet
Endring av linjetrase, og anleggsarbeid i forbindelse med dette utgjør minimal konsekvens for miljøet.
Anleggsdeler som blir revet og sanert vil blir levert hos godkjent deponi.
13
6. Avbøtende tiltak
Tiltaket er av liten størrelse og man har forsøkt å optimalisere endringen av trase med tanke på linje lengde, plassering i terrenget, plassering i forhold til annen infrastruktur. Man benytter tilsvarende type master som på eksisterende trase, og benytter anleggsområdet til SVV i størst mulig grad for og reduser ferdsel i utmark.
7. Offentlige og private interesser
Prosjektet gjennomføres for å frigjøre areal for utbedring av ny FV715
8. Innvirkning på private interesser
TEN er i dialog med grunneier for å få til frivillig avtaler for gjennomføring av prosjektet.
Grunneiere
Matrikkel nr. Navn Adresse Rolle Andel Kommentar
1624-159/11, 15 MÆLAN, RUNE 7113 HUSBYSJØEN
Hjemmelshaver (H) 1/1 318m
1624-159/2 RØDSJØSÆTER, KARI EILEEN
7113 HUSBYSJØEN
Hjemmelshaver (H) 1/1 222m
9. Kart
Se vedlegg 1 og 2
14
10. Vedlegg til søknaden
Kart
Vedlegg 1: Kart NETBAS plot 1:20000 Vedlegg 2: Kart NETBAS plot 1:2500 Innhentede uttalelser
Vedlegg 3a: Flytting av 66kV høgspenn trase ved Osavatnet (Fra Rissa kommune) Vedlegg 3b: Utsnitt av kommuneplanens arealplan (Fra Rissa kommune)
Vedlegg 4: Endring av Høgspenttrase ved Osavatnet (Fra Fosen Reinbeite distrikt) Reguleringsplan
Vedlegg 5: Reg-plan FV715 Osavatnet-hoveddel Masteskisse
Vedlegg 6: Maste Skisser ombygging 66kV Osavatnet Grunneieravtaler
Vedlegg 7: Kari Rødsjøsæter Vedlegg 8: Rune Mælan
