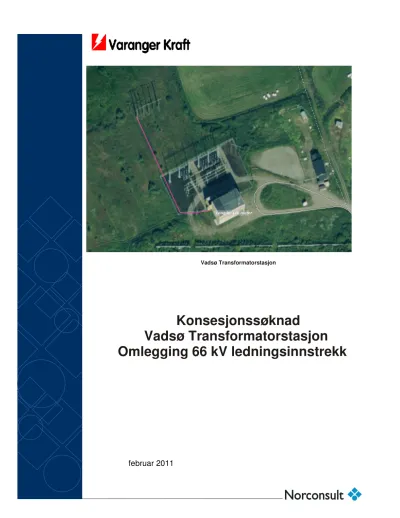

Konsesjonssøknad Vadsø Transformatorstasjon Omlegging 66 kV ledningsinnstrekk

Vadsø Transformatorstasjon

Konsesjonssøknad

Vadsø Transformatorstasjon

Omlegging 66 kV ledningsinnstrekk

Varanger KraftNett AS

FORORD

Varanger KraftNett AS legger med dette fram søknad om konsesjon for ombygging av 66 kV ledning Varangerbotn – Vadsø på siste to master til Vadsø Transformatorstasjon.

Det ble i 2009 installert ny 40 MVA krafttransformator i stasjonen i en ledig transformatorcelle og tidligere innstrekk til denne cella er benytta [3]. I henhold til nye forskrifter med krav om minsteavstand mellom ledninger med ulik spenning har DSB stilt krav om at eksisterende avstand mellom 132kV ledningsinnstrekk og 66 kV innstrekk fra den nevnte ledningen må økes.

66 kV ledningen bygges om med kabelinnføring til stasjonen på de to siste spennene, ca 150meter, inn til stasjonen. Dette vil imøtekomme kravet om nærføring fra DSB.

Søknaden er utarbeidet av nettselskapet Varanger KraftNett AS med assistanse fra Norconsult AS.

Prosjektledelse:

Varanger KraftNett AS: Leif E. Jankila Telefon 78962635

Roger Jørgensen Telefon 78962647

Norconsult: Jon Arne Øren Telefon 71240477

Vidar Brokstad Telefon 71240473

Adresser:

Varanger KraftNett AS Nyborgveien 70 9815 Vadsø

Norconsult AS Storgata 18/20 6413 Molde

Varanger KraftNett AS

Innholdsfortegnelse

0 SAMMENDRAG ... 4

1.0 INNLEDNING ... 4

2.0 SØKNAD ... 4

2.1 BESKRIVELSE AV SØKER ... 4

2.2 HVA SOM OMSØKES ... 5

2.2.1 Henvisning til lovverk ... 5

2.2.2 Tiltaksbeskrivelse ... 5

2.3 HENVISNING TIL ANDRE LOVVERK ... 5

3.0 TEKNISK OG ØKONOMISK BESKRIVELSE ... 6

3.1 ØKONOMISK NØKKELTALL ... 6

3.2 SITUASJONSPLAN. ... 7

4.1 Systemløsning ... 8

4.2 Byggekostnader ... 8

4.3 KONKLUSJONER ... 8

5.0 FORARBEIDER OG INFORMASJON ... 9

5.1 TERMINPLAN ... 9

6.0 VIRKNINGER FOR MILJØ, NATURRESURSER OG SAMFUNN ... 10

6.1 AREALBRUK OG FORHOLD TIL KOMMUNALE OG FYLKESKOMMUNALE PLANER ... 10

6.2 NØDVENDIGE OFFENTLIGE OG PRIVATE TILTAK ... 10

6.3 KONSEKVENSER I FORHOLD TIL BIOLOGISK MANGFOLD ... 10

6.4 FRILUFTSLIV OG REKREASJON ... 10

6.5 VIRKNINGER PÅ KULTURMINNER ... 10

8.0 GRUNNERVERV ... 10

9.0 REFERANSER ... 11

10.0 VEDLEGG ... 12

Vedlegg 1. Enlinjeskjema ... 13

Vedlegg 2 Oversiktskart sentral- og regionalnett Øst-Finnmark ... 14

Vedlegg 3 Foto av dagens tremast som bygges om til kabelendemast ... 15

Vedlegg 4 Foto illustrasjon av kabelinnføring ... 16

Vedlegg 5 Situasjonsplan ... 17

Vedlegg 6 Kartutsnitt fra Vadsø med Vadsø Trafostasjon ... 18

Vedlegg 7 Brev med svar på søknad om midlertidig driftstillatelse for nærføring 132kV og 66 kV ledning Vadsø transformatorstasjon. ... 19

Varanger KraftNett AS

0 SAMMENDRAG

Dette dokument inneholder søknad om konsesjon for ombygging av 66 kV ledning Varangerbotn – Vadsø på siste to master til Vadsø Transformatorstasjon. Eksisterende tremast (1 stk) skal bestå, samtidig som det skal monteres kabel og kabelendemuffe i denne. Kabelen føres inn i bygget via utvendig vegg på bygget og avsluttes med kabelendemuffer og overspenningsavledere ved innvendig bryter i stasjonen.

Stasjonen er plassert i et gunstig område for denne type anlegg med minimal fare for

miljøpåvirkning til omgivelser. Ombyggingen forventes ikke å medføre noen miljømessig endring i forhold til omgivelser.

Stasjonsområdet er beliggende i Vadsø kommune.

Tiltakshaver er Varanger Kraft Nett AS.

Tiltaket begrunnes med pålegg fra DSB om å øke avstand mellom nærliggende luftstrekk med ulik spenning i innstrekkspunktet til Transformatorstasjonen. Se vedlegg 7.

1.0 INNLEDNING

Varanger Kraft Nett AS søker om konsesjon for ombygging av 66 kV ledning Varangerbotn – Vadsø på siste to master til Vadsø Transformatorstasjon i Vadsø kommune.

Omsøkt tiltak er av en slik størrelse at det ikke faller inn under plan- og bygningslovens (pbl) kap VII-a. Tiltaket er dermed ikke forhåndsmeldt. Søknaden er utarbeidet på basis av retningslinjer fra NVE og inneholder opplysninger som anses å være mest mulig relevante i forhold til å beskrive tiltaket, begrunne behovet og utrede konsekvensene av tiltaket.

2.0 SØKNAD

2.1 Beskrivelse av søker

Varanger KraftNett AS (VKN) er et datterselskap i konsernet Varanger Kraft AS, hvis

hovedaktivitet er produksjon, salg og distribusjon av elektrisk energi. Forsyningsområde omfatter kommunene Sør-Varanger, Vadsø, Vardø, Tana, Nesseby, Båtsfjord og Berlevåg. Nevnte kommuner eier til sammen 100 % av aksjene i konsernet. Forsyningsområdets samlede areal er ca. 13 800 kvadratkilometer, med et folketall på ca. 27 500. VKN har ca. 15 000 nettkunder. I konsernet inngår, i tillegg til Varanger KraftNett AS, også datterselskapene Barents Energi AS, Varanger Kraft Utvikling AS, Varanger Kraftproduksjon som eier 100 % Pasvik Kraft AS. I Pasvik Kraft AS inngår to produksjonsenheter i Pasvik vassdraget, samt produksjonsenheter i Gandvik og Kongsfjord. Disse har en normal årsproduksjon på til sammen ca 420 GWh Hovedkontoret ligger i Vadsø.

Varanger KraftNett AS

2.2.1 Henvisning til lovverk

Tiltakshaveren Varanger Kraft Nett AS omsøker følgende:

Konsesjon i henhold til energiloven av 29.06.90 §3-1 for bygging og drift av tiltak som beskrevet i etterfølgende kap. 2.2.2.

2.2.2 Tiltaksbeskrivelse

Søknaden gjelder følgende tiltak.

Innstrekk for 66 kV ledning Varangerbotn – Vadsø til Vadsø transformatorstasjon bygges om fra luftledning til kabel. Følgende bestykning:

• Etablering av 72 kV jordkabel i kabelgrøft (3x1x 400 Al) mellom Vadsø transformatorstasjon og første tremast med traselengde ca.150 m.

• Tilkobling og innfesting av kabel i tremast.

• Tilkobling av kabel i Vadsø transformatorstasjon via utvendig vegg til linjefelt inne i stasjon.

Kabeltraseen går over oppdragsgivers eiendom. Se vedlagte foto og illustrasjoner i vedlegg pos 3 og 4.

2.3 Henvisning til andre lovverk

1. Søknad om dispensasjon i medhold av plan - og bygningsloven.

Kraftledninger og transformatorstasjoner har til nå bare unntaksvis blitt behandlet etter plan - og bygningsloven. Dersom kommunen krever det, vil det bli utarbeidet private reguleringsplaner i samråd med kommunen. En eventuell reguleringsplanprosess administreres av den enkelte kommune etter at tiltakshaver overleverer kommunen et privat reguleringsplanforslag.

I denne sammenheng søkes det, etter plan- og bygningsloven, om dispensasjon fra reguleringsplikten, §23, kap. VII, samt dispensasjon fra gjeldende arealbruk.

Byggetillatelser:

I henhold til forskrifter av 22.01.97 til plan- og bygningsloven vedr. saksbehandling og kontroll i byggesaker, er elektriske anlegg som er konsesjonsbehandlet etter energiloven, unntatt fra byggesaksreglene om søknad, ansvar og kontroll i pbl. kap. XVI.

2. Vedtak etter lov om motorferdsel i utmark og vassdrag av 10. juni 1977.

Tiltakshaver trenger ikke særskilt kommunal tillatelse til motorferdsel i forbindelse med anlegg og drift av ledningsanlegg (lov om motorferdsel i utmark og vassdrag § 4 pkt. e).

Varanger KraftNett AS

3.0 TEKNISK OG ØKONOMISK BESKRIVELSE

Ved Vadsø Transformatorstasjon må 66 kV ledning ombygges etter pålegg fra DSB som

beskrevet i tiltaksbeskrivelse foran. Tilktaket vil medføre uendra arealbehov ved at kabel legges i samme trase som dagens luftledning.

3.1 Økonomisk nøkkeltall

De vesentligste økonomiske kostnadskomponenter fremgår av etterfølgende sammenstillingstabell.

Tabell over nøkkeltall for stasjonen.

Tabell 3.1 Kostnader.

Ref Spesifikasjon Enhet

Antall Kostnad [NOK]

Stasjon 66kV:

1 Bygningstekniske kostnader Enhet 30 000

2 Kabelendemuffer ant 3 60 000

3 Avledere ant 3 39 000

4 Planlegging, frakt og montasje Enhet 50 000

5 Demontering utvendig innstrekk fra stålstativ Enhet 10 000

Sum stasjon: 189 000

Linje

6 Kabelendemast (ombygging eksisterende) enhet 100 000

7 Kabel TSLE 3x1x400 Al og separat jordline m 150 366 000

8 Kabelendemuffer ant 3 60 000

9 Avledere ant 3 39 000

Sum linje: 565 000

Øvrig:

10 Konsesjonssøknad, planlegging, prosjektering enhet 200 000

11 Diverse uforutsett prosent 5 % 48 000

Forventet total-kostnad (eksklusive MVA og renter) 1 002 000

66 kV kabel inn til Vadsø trafostasjon

Varanger KraftNett AS

3.2 Situasjonsplan.

Omsøkt løsning med plassering innenfor eksisterende ledningstrase for 66 kV ledning og stasjonsområde. Dagens luftledninger i området vises på situasjonsplanen.

Fig 3.1 Foto Vadsø Transformatorstasjon med rødmerket trase for kabelinnføring 66kV ledning

Varanger KraftNett AS

4.0 BEGRUNNELSE

Det ble i 2009 installert ny 40 MVA krafttransformator i stasjonen i en ledig transformatorcelle og tidligere innstrekk til denne cella er benytta. I henhold til nye forskrifter med krav om minsteavstand mellom ledninger med ulik spenning har DSB i brev til Varanger Kraft Nett gitt pålegg om å øke eksisterende avstand mellom 132kV ledningsinnstrekk og 66 kV innstrekk.

66 kV ledningen bygges om med kabelinnføring til stasjonen på de to siste spennene inn til stasjonen. Dette vil imøtekomme kravet om tilfredsstillende nærføring fra DSB.

4.1 Systemløsning

66kV ledning Varangerbotn – Vadsø (2 siste spenn ved Vadsø Transformatorstasjon):

• Etablering av 72 kV jordkabel med forlegning 3x1x 400 Al mellom Vadsø

transformatorstasjon og første tremast med traselengde ca.150 m. Etablering av jordgrøft og legging av kabel.

• Legging av separat jordleder i grøft.

• Montering av kabelendemuffer på kabler, innfesting av kabel langs masteben og tilkobling av kabel til faseline i første tremast.

• Etablering av tilkomst og montering via utvendig vegg i Vadsø Transformatorstasjon til innvendig linjefelt i stasjon.

• Tilkobling i eksisterende felt innendørs ved at dagens veggjennomføringer skiftes med støtteisolatorer. Kabler påmonteres kabelendemuffer og tilkobles i fastpunkt på toppen av nye støtteisolatorer for hver fase.

4.2 Byggekostnader

Alle kostnadstall på stasjon er hentet fra dels nylig gjennomførte prosjekt og dels innhentede budsjettall fra leverandører.

Byggekostnadene er referert prisnivå 4. kvartal 2010.

4.3 Konklusjoner

Alternativ løsning ved å flytte dagens blanke innstrekk er ikke funnet å tilfredsstille pålegg fra DSB på en sikker måte.

Ombygging som beskrevet med kabel vil være den beste og mest økonomiske løsningen for å imøtekomme pålegget.

Varanger KraftNett AS

5.0 FORARBEIDER OG INFORMASJON

Varanger Kraft Nett har ikke sett behov for å kontakte kommune eller andre i denne saken. Dette ut fra en vurdering om at tiltaket ikke berører andre enn Varanger Kraft Nett.

5.1 Terminplan

Målsettingen for prosjektet er at anlegget skal stå ferdig høsten 2011. Dette medfører at seneste oppstart for bygging vil være sommeren 2011.

Varanger KraftNett AS

6.1 Arealbruk og forhold til kommunale og fylkeskommunale planer

I Vadsø kommune ligger omsøkt transformatortomt i sin helhet innenfor eksisterende transformatorstasjonsområde.

6.2 Nødvendige offentlige og private tiltak

Generelt legges det i anleggsperioden opp til å benytte tilgjengelige offentlige og private veier.

Forutsetningen vil da være at disse vedlikeholdes av entreprenøren.

Ut over dette vil det innenfor Vadsø kommune ikke være nødvendig å iverksette offentlige tiltak knyttet til omsøkt stasjon.

6.3 Konsekvenser i forhold til biologisk mangfold

Konsekvenser i forhold til biologisk mangfold er vurdert ut i fra tilgjengelig offentlig materiale til å være uendra.

6.4 Friluftsliv og rekreasjon

I forhold til dagens situasjon vil opplevelsesverdien/ rekreasjonsverdien være uendra.

6.5 Virkninger på kulturminner

Det er ikke kjente forekomster av kulturminner innenfor tomtearealet eller i den aktuelle ledningstraseen.

8.0 GRUNNERVERV

Omsøkt tiltak berører kun eiendommen til Varanger Kraft Nett AS

Varanger KraftNett AS

1. Kostnader for hovedkomponenter i kraftsystemet.

Publikasjon nr. 01.96.

NVE Energiavdelingen.

2. Planleggingsbok for kraftnett (oppdatert år 2000) Volum II: Kostnadskatalog og komponentdata.

Sintef Energiforskning AS.

3. Anleggskonsesjon for transformatorforsterkninger i Vadsø transformatorstasjon datert 25 februar 2010. NVE 200905906-2 og -4 kn/man.

Varanger KraftNett AS

10.0 VEDLEGG 1. Enlinjeskjema

2. Oversiktskart sentral- og regionalnett Øst-Finnmark 3. Foto av dagens tremast som bygges om til kabelendemast 4. Foto illustrasjon av kabelinnføring

5. Situasjonsplan

6. Kartutsnitt fra Vadsø med Vadsø Trafostasjon.

7. Brev med svar på søknad om midlertidig driftstillatelse for nærføring 132kV og 66 kV ledning Vadsø transformatorstasjon datert 20.1.2010.

DSB.

Varanger KraftNett AS

Vedlegg 3 Foto av dagens tremast som bygges om til kabelendemast

Dagens tremast (66kV ledningen 3 masteben til høyre)

Varanger KraftNett AS

Enlederkabler anmerket med grønn markering.

Varanger KraftNett AS

Rød strek angir kabeltrase mellom kabelendemast og bygg Vadsø Transformatorstasjon
