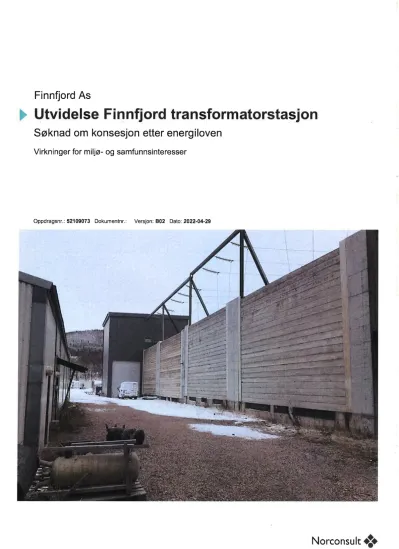

Utvidelse Finnfjord transformatorstasjon

(1)

Finnfjord As

Utvidelse Finnfjord transformatorstasjon

Søknad om konsesjon etter energiloven

Virkninger for miljø- og samfunnsinteresser

Oppdragsnr.: 52109073 Dokumentnr.: Versjon: B02 Dato: 2022-04-29

«,

Norconsult•!•

(2)

Utvidelse Finnfjord transformatorstasjon Søknad om konsesjon etter energiloven

Oppdragsnr: 52109073 Dokumentnr.: Versjon: 8 0 2

Norconsult ?

Oppdragsgiver: Finnfjord As

Oppdragsgivers kontaktperson: Lars-Magne Larssen

Rådgiver: Norconsult AS, Vikemyra 1, NO-6065 Ulsteinvik Oppdragsleder: Terje Nordby

Fagansvarlig:

Andre nøkkelpersoner:

Marius Skjervold

Godkjenning kunde

Dette dokumentet er utarbeidet av Norconsult AS som del av det oppdraget som dokumentet omhandler. Opphavsretten tilhører Norconsult AS. Dokumentet må bare benyttes til det formål som oppdragsavtalen beskriver, og må ikke kopieres eller gjøres tilgjengelig på annen måte eller i større utstrekning enn formålet tilsier.

c:\usersllmldocumentslfinnfjord asllml adm og ledelselleverandor\nve\anleggskonsesjon ny hovedtrafo t6\t6_konsesjonssoknad utvidelse finnfjord transformatorstasjon docx

2022-04-29 I Side 2 av 20

(3)

Oppdragsnr.: 52109073 Dokumentnr.: Versjon: B02

Norconsult %

» Forord

Finnfjord AS legger med dette fram en søknad om konsesjon etter energiloven for utvidelse av dagens Finnfjord transformatorstasjon samt etablering av nye transformatorer inne på industriområdet til eksisterende/fremtidig prosessindustri. Søknaden inneholder også en vurdering av miljøpåvirkninger.

Finnfjord AS ønsker å utvide transformatorkapasiteten ved dagen Finnfjord transformatorstasjon med en ny T6 transformator. Dette vil bidra til

a

^sikre redundans (reserve til eksisterende hovedtransformatorer), benyttes som hjelpekraft og samtidig legge til rette for en utvidet aktivitet på industriområdet. Finnfjord AS har som mal

a

bli verdens forste C O - f r i e ferrosilisiumprodusent. Ett av tiltakene for

a

na dette vil vaere utvikling algeproduksjon i algebioreaktorer som planlegges brukt til

a

redusere bedriftens CO-utslipp.

Forskning og utvikling av denne teknologien vil være avhengig av den økte transformatorkapasiteten dette prosjektet gir.

Omsøkte tiltak vil i sin helhet foregå inne på eiendommer eid av Finnfjord AS, og vil ikke berører andre eiendommer. Finnfjord AS sine eiendommer er regulert til industriformål. Virkningene for miljø- og samfunnsinteresser vurderes derfor som ubetydelig.

Omsokt tiltak berører Senja kommune i Troms og Finnmark fylke. Konsesjonssøknaden er utarbeidet av Norconsult AS i samarbeid med og på oppdrag fra Finnfjord AS

Konsesjonssøknaden oversendes Norges vassdrags- og energidirektorat (NVE), som vil forestå videre behandling av søknaden.

Finnsnes, 18 mai 2022

Driftsleder og elektrosjef, +4 7 922 95 468

c:\users\lmldocumentslfinnfjord asllml adm og ledelse\leverandør\nve\anleggskonsesjon ny hovedtrafo

t6\6_konsesjonssoknad utvidelse finnfjord transformatorstasjon docx 2022-04-29 ] Side 3 av 20

(4)

Oppdragsnr: 52109073 Dokumentnr.: Versjon: B02

Norconsult €%

1 Innledning 5

1.1 Presenlasjon av lillakshaver 5

1.2 Geografisk plassering 6

1.3 Søknad om anleggskonsesjon 6

1.4 Ekspropriasjon og forhåndstiltredelse 7

1.5 Gjeldende konsesjoner 7

1.6 Tillatelser etter annet lovverk 7

1.7 Fremdriftsplan 8

1.8 Planprosess og samråd 8

2 Beskrivelse av omsøkte løsninger 10

2.1 Utvidelse av Finnfjord transformatorstasjon 10

2.2 Foreløpig transport- og anleggsplan 10

3 Begrunnelse for tiltaket og valg av systemløsning 11

4 Virkninger for miljø, naturressurser og samfunn 12

4.1 Metodebruk 12

4.2 Arealbruk 13

4.3 Bebyggelse og bomiljø 14

4.4 Infrastruktur 15

4.5 Friluftsliv og rekreasjon 15

4.6 Landskap og visuelle virkninger 15

4.7 Kulturminner 15

4.8 Naturmangfold 16

4.9 Jordbruk 16

4.10 Skogbruk 16

4.11 Jaktressurser 17

4.12 Vassdrag og vannressursloven 17

4.13 Samfunnsinteresser 17

4.14 Forurensing, klima og miljømessig sårbarhet 17

5 Sikkerhet og beredskap 19

5.1 Naturfare 19

5.2 Beredskap i driftsfase 19

6 Referanser 20

c:lusers\lm\documents\finnfjord as\lml adm og ledelselleverandør\nve\anleggskonsesjon ny hovedtrafo t6\16_konsesjonssoknad utvidelse finnfjord transformatorstasjon.docx

2022-04-29 I Side 4 av 20

(5)

Utvidelse Finnfjord transformatorstasjon Søknad om konsesjon etter energiloven

Oppdragsnr : 52109073 Dokumentnr.: Versjon: B02

Norconsult %?

1 Innledning

1.1 Presentasjon av tiltakshaver

Finnfjord AS (heretter Finnfjord) er en av verdens mest energieffektive og miljøvennlige produsent av ferrosilisium. Selskapet har 3 smelteovner med en produksjonskapasitet på 100 000 tonn ferrosilisium i året. I tillegg har Finnfjord AS Norges største industrielle dampturbin, som kan produsere opp til 340 GWh elektrisk kraft. Finnfjord er registrert som et aksjeselskap med hovedkontor på Finnsnes.

For mer informasjon om tiltakshaver henvises det til www.Finnfjord.no.

• Finnfjord AS, Ferroveien 7, 9308 Finnsnes

• Telefon: 77 87 05 00

• Organisasjonsnummer: 934 039 254 Kontaktperson for konsesjonssøknaden er:

Lars-Mange Larssen, epost: larsl@Finnfjord_no

Spørsmål om rettigheter, grunnavståelse, bruk av grunn, eiendomsforhold etc. tas opp med Finnfjord AS.

Høringsuttalelser til konsesjonssøknaden kan legges inn på NVE sine hjemmesider ved å søke etter prosjektet under konsesjonssaker på følgende adresse:

https_//www.nye._no/konsesjonssaker/?ref=mainmenu

Uttalelser kan også sendes via epost til [email protected] eller til Norges vassdrags- og energidirektorat, Postboks 5091, Majorstua, 0301 Oslo. Tlf. +47 22 95 95 95

c:\users\lm\documents\finnfjord as\lml adm og ledelselleverandør\nvelanleggskonsesjon ny hovedtrafo

t6\t6_konsesjonssøknad utvidelse finnfjord transformatorstasjon docx 2022-04-29 I Side 5 av 20

(6)

Oppdrngsnr.: 52109073 Dokumentnr.: Versjon: B02

Norconsult •!•

1.2 Geografisk plassering

Omsøkte tiltak berører Senja kommune i Troms og Finnmark Fylke. Figur 1-1 viser plassering av anlegget, for en detaljert beskrivelse av dette henvises det til kapittel 2.

Finnfjord transformatorstasjon

Ora

J

2 7

1-

Seoja __ { -

855

\: 1378

(

vi

Vagsfjorden

Harstad

"

Malangen·

1380

B a ' 1 l '

0 10 Kilometer

Figur 1-1. Oversikt over omsøkte tiltak

1.3 Søknad om anleggskonsesjon

Finnfjord søker med dette etter Energiloven av 29.06.1991 $ 3 - 1 o m konsesjon for bygging og drift av følgende anlegg. En nærmere beskrivelse av de omsøkte tiltakene gis i kap.2.

• En stk. ny 132/22 kV hovedtransformator (60 MVA)

• 2 stk. 22/0,4 kV transformatorer i nytt filterbygg

• 4 stk. 22/0,69 kV transformatorer i nytt viftebygg

• 2 stk. 22/0,4 kV transformatorer i Scrubberbygg

• Intern 22 kV kabling mellom hovedtransformator og nye industribygg

• Tilhørende kontroll- og hjelpeanlegg 22 kV

Etablering av nødvendige rigg- og lagerplasser i forbindelse med bygging av tiltaket vil bli plassert inne på eget industriområde eller i tilknytning til egen eiendom 48/68.

Finnfjord vil stå som eier og driftsansvarlig for de omsøkte tiltakene.

c:lusersllmldocumentslfinnfjord as\lml adm og ledelse\leverandørlnvelanleggskonsesjon ny hovedtrafo t6lt6_konsesjonssøknad utvidelse finnfjord transformatorstasjon docx

2022-04-29 ] Side 6 av 20

(7)

Oppdragsnr.: 52109073 Dokumentnr.: Versjon: B02

Norconsult %

1.4 Ekspropriasjon og forhåndstiltredelse

Tiltaket vil kun berører eiendom 48/67 som Finnfjord selv eier i dag. Eventuell midlertidige arealer til rigg og lager vil også skje innenfor eiendommer selskapet eier. Det er derfor ikke behov for å søke om hverken ekspropriasjon eller forhåndstiltredelse for å få gjennomført prosjektet.

1.5 Gjeldende konsesjoner

Finnfjord transformatorstasjon er i dag eid og driftet av Arva. Finnfjord har imidlertid plassert to

transformatorer i tilknytning til stasjonen som de har en egen konsesjon for. Tomteforholdene er delt, slik at Finnfjord eier grunnen der de har eierskap til sine elektriske anlegg, mens Arva er grunneier på resterende stasjonstomt. De oms økte tiltakene berører flere gjeldende anleggskonsesjoner ( se Tabell 1-1).

Grensesnittet mellom Finnfjord og Arva går Tabell 1-1. Oversikt over gjeldende anleggskonsesjoner

Anlegg Gjeldende Konsesjonær

anleggskonsesjon

T4 og TS 201301648-7 Finnfjord AS

Finnfjord transformatorstasjon 202110424-18 Arva AS

1.6 Tillatelser etter annet lovverk

1.6.

1 Forurensningsloven

Dagens industriområde er i databasen for grunnforurensning (Miljødirektoratet) registrert som et område med forurenset grunn. Finnfjord innehar en tillatelse fra Miljødirektoratet til virksomhet etter

forurensningsloven. Tillatelsen gjelder forurensning fra produksjon av ferrosilisium og mikrosilika. Finnfjord vil før byggestart innhente nødvendige tillatelser til graving i forurensede sedimenter i henhold til kravene i gjeldende tillatelse.

1.6.2 Vegloven

De omsøkte tiltakene vil ikke berører offentlig vei.

1.6.3 Kulturminne/oven

De omsøkte tiltakene vil kun berøre eksisterende industrianlegg.

1.6.4 PBL og forskrift om konsekvensutredning

Plan- og bygningslovens Forskrift om konsekvensutredning stiller krav om melding og fastsetting av konsekvensutredningsprogram for kraftledninger med spenning pa 132 kV eller høyere og en lengde på 15 km eller mer. Det omsøkte faller derfor ikke innunder dette kravet.

Tiltaket er likevel ikke unntatt kravet om konsekvensutredninger i nevnte forskrift (§7). Uten et fastsatt utredningsprogram skal NVEs veileder til utforming av konsesjonssøknader (nr. 2/2020, kapittel 5.6) benyttes som mal for å utrede konsekvenser for miljø- og samfunnsinteresser.

c:lusersllm\documentslfinnfjord asllml adm og ledelse\leverandørlnvelanleggskonsesjon ny hovedtrafo

t6\t6_konsesjonssoknad utvidelse finnfjord transformatorstasjon.docx 2022-04-29 I Side 7 av 20

(8)

Oppdragsnr.: 52109073 Dokumentnr.: Versjon: B02

Norconsult %

1.6.5 Naturmangfoldloven

Naturmangfoldloven § 8 setter krav til kvaliteten på kunnskapsgrunnlaget om naturmangfold, herunder krav om forekomster av naturverdier og effektene av tiltaket. Finnfjord vurderer at eksisterende

kunnskapsgrunnlag i offentlige databaser gir et tilstrekkelig kunnskapsgrunnlag, sett i forhold til tiltakets begrensede omfang.

1. 7 Fremdriftsplan

Finnfjord har skissert en fremdriftsplan for prosjektet med antatt byggestart tidlig i 2023 og en ferdigstillelse i løpet av 2025, se Tabell 1-2.

Tabe/11-2 Tentativ fremdriftsplan for planlegging og bygging omsøkte tiltak.

Konsesjonssøknad: Innlevering Konsesjonssøknad: NVE behandling Bygging av nyo oloktrisko anlegg ldriftsettelse

1.8 Planprosess og samråd

1.8.1 Medvirkning

Finnfjord har koordinert tiltaket med netteier, Arva AS. På bakgrunn av tiltakets begrensede omfang og som en følge av at alt utføres i tilknytning til eksisterende industrianlegg/transformatorstasjon, har ikke Finnfjord sett behovet for ytterligere medvirkning i forarbeidene. Nye industribygg inne på området vil bli behandlet gjennom egen søknad etter plan- og bygningsloven, som skal behandles av kommunen.

1.8.2 Saksbehandling

Myndighet etter energiloven, NVE, vil etter innsendt konsesjonssøknad stå for en offentlig høring av planene.

Berørte parter vil få saken til orientering og muligheten til

a

uttale seg til planene. Etter høringsperioden (fastsatt av NVE) vil NVE vurdere om konsesjonssøknaden skal innvilges eller avslås. NVE kan også avgjøre om det eventuelt skal knyttes vilkår til gjennomføringen av prosjektet.

AIie berørte parter har anledning til

a

paklage NVEs vedtak til Olje- og energidepartementet (OED). En avgjørelse fra OED er endelig.

I forbindelse med vedtak om anleggskonsesjon stiller NVE normalt krav om at det utarbeides en Miljø- transport- og anleggsplan (MTA) som skal være godkjent før oppstart av anleggsarbeider. I mindre

avgrensede prosjekter med få eller ingen berørte interessenter kan NVE komme frem til at det ikke er behov for a stille krav om MT A-plan

c:lusersllmldocumentslfinnfjord as\lml adm og ledelselleverandørlnvelanleggskonsesjon ny hovedtrafo t6\t6_konsesjonssøknad utvidelse finnfjord transformatorstasjon docx

2022-04-29 I Side 8 av 20

(9)

Oppdragsnr.: 52109073 Dokumentnr: Versjon: B02

Norconsult ?

1.8.3 MTA-plan

Dersom NVE setter som vilkår at det skal utarbeides en egen Miljø-, transport- og anleggsplan (MTA) i en eventuell anleggskonsesjon skal en slik plan lages før byggeaktivitet starter opp. En MTA-plan utarbeides basert pa vilkar/saerkrav fastsatt fra konsesjonsmyndigheten samt Finnfjords egne miljokrav. Planen skal forelegges NVE for godkjenning. Planen må være ferdig behandlet og godkjent før Finnfjord får tillatelse til å starte bygging av kraftledningene. MT A-planen skal utformes i tråd med NVEs «rettleiar for miljø-, transport- og anleggsplan for bygging av nettanlegg» (Ref.1 /2020).

c:lusers\lmldocumentslfinnfjord as\lml adm og ledelse\leverandørlnvelanleggskonsesjon ny hovedtrafo t6\t6_konsesjonssøknad utvidelse finnfjord transformatorstasjon.docx

2022-04-29 / Side 9 av 20

(10)

Oppdragsnr.: 52109073 Dokumentnr.: Versjon: B02

Norconsult ?

2 Beskrivelse av omsøkte løsninger

2.1 Utvidelse av Finnfjord transformatorstasjon

Finnfjord skal etablere en ny transformator (T6) i nordvestre del av dagens transformatorstasjon (markert med grønt i kartutsnitt under). Transformatoren skal tilkobles med en 132 kV jordkabel fra et koblingsanlegg øst på stasjonstomten. Arva har nylig fått konsesjon til dette koblingsanlegget, som skal erstatte dagens anlegg (Elektrisk anlegg rives i kartutsnitt). Den nye transformatoren vil plasseres i en ny trafocelle oppført i betong. Cellen vil ha lik utforming som øvrige trafoceller.

ftebygg

Finnfjord

Transformatorstasjon

IZ2] Elektrisk anlegg rives, Arva

E:Z:J Eksisterende elektrisk anlegg

Arva CJ Industribygg

IZZJ Eksisterende elektrisk anlegg Finnfjord AS

c::I

Nytt elektrisk anlegg Finnfjord AS

r-

0 10 Meter

A

_N

Figur 2-1. Forenklet planskisse av Finnfjord transformatorstasjon.

Finnfjord planlegger ogsa a bygge to nye industribygg. Ett filterbygg og ett viftebygg. Begge disse byggene vil bestykkes med egne transformatorer med nedtransformering fra 22 kV. I filterbygget vil det installeres to transformatorer, mens i viftebygget installeres fire transformatorer. Selve bygningsmassen til industribyggene vil bli omsøkt og behandlet etter plan- og bygningsloven.

2.2 Foreløpig transport- og anleggsplan

Det er i dette prosjektet ikke utarbeidet en foreløpig anleggsplan da all anleggsaktivitet vil foregå på arealer Finnfjord eller Arva selv eier.

c:\users\lmldocuments\finnfjord asllml adm og ledelselleverandørlnve\anleggskonsesjon ny hovedtrafo t6\t6_konsesjonssoknad utvidelse finnfjord transformatorstasjon docx

2022-04-29 ] Side 10 av 20

(11)

Norconsult ?

3 Begrunnelse for tiltaket og valg av systemløsning

Finnfjord er en av verdens mest energieffektive og miljøvennlige produsent av ferrosilisium. Som en del av det gronne skiftet har selskapet satt seg en malsetning om a bli verdens forste CO-frie

ferrosilisiumprodusent. Dette er en krevende prosess som krever utvikling av ny teknologi.

For a na dette målet har Finnfjord flere konkrete planer og pågående prosjekter, i samarbeid med eksterne aktører:

• Algeproduksjon i algebioreaktor er et pågående samarbeidsprosjekt mellom Finnfjord AS og UiT Norges arktiske universitet. Bruk av alger forventes a redusere CO-utslippene fra bedriften.

• Industrielle-metanol produksjon i Finnfjord er et samarbeidsprosjekt mellom Finnfjord AS, Statkraft og CRI som er under planlegging.

AIie disse prosjekter er energikrevende og vil kreve en mye større driftssikkerhet på vårt anlegg med hensyn til redundans. En ny T6 hovedtransformator vil bidra til dette gjennom å kunne benyttes som:

• En redundans og en reserve-hovedtransformator til våre eksisterende hovedtransformatorer, T 4 og T5.

• En hovedtransformator som kan brukes til a flytte noe eller all eksisterende hjelpekraft over til.

• En hovedtransformator som fremtidig algeprosjekt skal tilknyttes.

Etablering av ny hovedtransformator og nødvendig elektrisk anlegg på 22 kV spenningsnivå vurderes å ha en samlet investeringskostnad på ca. 36 MNOK, inkludert materialkostnader, prosjektering og montasje.

Estimatet har en usikkerhet på 30%.

c:\users\lm\documents\finnfjord as\lml adm og ledelselleverandor\nve\anleggskonsesjon ny hovedtrafo

t6\t6 _konsesjonssoknad utvidelse finnfjord transformatorstasjon docx 2022-04-29 I Side 11 av 20

(12)

Norconsult %

4 Virkninger for miljø, naturressurser og samfunn

Tiltaket er underlagt kravene i Forskrift om konsekvensutredninger. NVE har utarbeidet en veileder med temaer som skal omhandles i disse konsekvensutredningene, der det ikke foreligger et fastsatt

utredningsprogram. Tema som omhandles i dette kapittelet skal gjenspeile krav satt av NVE i Veileder for utforming av søknader om konsesjon for nettanlegg (Nr. 2/2020), kapittel 5.6.

4.1 Metodebruk

Vurderingene av virkninger for miljø, naturmiljø og samfunn er utført av Norconsult på oppdrag fra Finnfjord.

Utredningene tar utgangspunkt i begrep og metodikk beskrevet i Statens vegvesens Håndbok; V172, men med forenklinger tilpasset prosjektets størrelse. Metoden har følgende hovedelementer:

• Beskrivelse av områdets verdi

• Vurdering av tiltakets påvirkning i forhold til dagens situasjon (referansealternativ)

• Konsekvensen ved sammenstilling av verdi og påvirkning

Noe verdi u

EI7IET

^: '

Forvaltnings- Forvaltnings- Høy forvaltnings- Høyeste forvalt-

prioritet prioritet prioritet nings-prioritet

Viktighet/ AIminnelig/ Lok al/regional Regional/ Nasjonal/ interna

betydning for lokalt vanlig betydning nasjonal sjonal betydning

faqtemaet Uten betydning betydninq Unikt

for temaet eller

Kontekst/ Kontekst/ Viktige sammen- Særlig viktige Funksjoner og sterkt reduserte

sammenheng sammenheng er henger og sammenhenger sammenhenger kvaliteter

er lite synlig noe fragmentert funksyoner og funksjoner

Bruksfrekvns

I

Betydning for få Betydning for Betydning tor 1

Betydning for

Here mange svært mange

Faglige kvalite- Få kvaliteter

I

Gode kvaliteter Saetlig gode

Unike kvaliteter

ter , kval i teter

Figur 4-1. Generelt grunnlag for verdisetting.

Som utgangspunkt for vurderingene legges dagens situasjon til grunn som 0-alternativ. Som grunnlag for vurderingen er det benyttet tilgjengelige kilder og eksisterende kartlegginger. Det er ikke gjennomført befaring av området.

c:\users\lm\documents\finnfjord as\lml adm og ledelse\leverandør\nve\anleggskonsesjon ny hovedtrafo t6\t6_konsesjonssoknad utvidelse finnfjord transformatorstas Jon docx

2022-04-29 I Side 12 av 20

(13)

Oppdragsnr.: 52109073 Dokumentnr: Versjon: 802

Norconsult ?

Uten

betydning Noe Middels Stor Svært stor

I - - -

-

¹

-

Sterkt forringet Forringet

Noe forringet

0

+ I + +

Ubetydelig endring

Forbedret

Figur 4-2. Konsekvensvifta.

nsekvensgrad Forklaring

Ingen/ubetydelig ( 0 ) 1 pluss (+)

2 pluss ( + + ) 3pluss(++ +) 4pluss ( + + + +)

Den mest alvorliqe miljoskaden som kan oppnas for delomradet.

Gjelder kun for delområder med stor eller svært stor verdi Alvorlig miljøskade for delområdet.

Betydelig milj@skade for delomradet.

Noe miljøskade for delområdet.

Ubetydelig miljøskade for delområdet.

Miljøgevinst for delområdet:

Noe forbedring ( + ) . betydelig miljoforbedring ( + + )

Benyttes i hovedsak der delområder med ubetydelig eiler noe verdi tar en svaert stor verdiakning som foolge av tiltaket.

Figur 4-3. Skala/veiledning for vurdering av konsekvenser

4.2 Arealbruk

Tiltaket berører i sin helhet arealer regulert til næringsarealer i Senja kommune, Reguleringsplan Finnfjord havn- og industriområde (Plan Id. 267). Omsøkte planer vurderes ikke å komme i konflikt med gjeldende planbestemmelser i kommuneplanens arealdel eller i vedtatte reguleringsplaner, se Figur 4-4.

c:\users\lm\documents\finnfjoro as\lml adm og ledelselieverandor\nvelanleggskonsesjon ny hovedtrafo

t61t6_konsesjonssøknad utvidelse finnfjord transformatorstasjon docx 2022-04-29 I Side 13 av 20

(14)

Søknad om konsesjon etter energiloven

Oppdragsnr.: 52109073 Dokumentnr.: Versjon: B02

Norconsult•!•

___ --J...

S m i b e r g et

\.S

,,,,----7'-- ^I

^-...JI

,,,,,,,, --J

¹¹

,,,,,,,,,,,, .,,,.:",..,,,,,. Flyndrevatnet

J,

,,,,,,,,"" , , . . - ,---..1 I

,,,, / 11

hl

- • k

,,,, ....,,,. ^'(

,,,, /\ ø )

I ,., __ ,,,,I .,,/ I

i ,' @

ill

i ' f

@. ijl,

^¢

/ \ '1ome5r1 · ^,A iJ • \, ^{· t}

{ \i \ Me "22

\ '-

\ \ \ <:!

I) \egulertffug Finnfjor - og industriom_r.3.de-1' ' •

,.,,,,, ^:v.,,

M 0 ()

I

> ,.,\\ \ , \

{{ 2\ ' o / a h a u o e

\ Rev;,eset v 1 \

\lr;.,

^{X '}¹ ^{, ;}

1, f , ,,,,,,

I \ I

, - - i \ \ \

I \ I // Finnfjord [ZJ Eksisterende elektrisk anlegg

I \ \, // Transformatorstasjon ^FinnfjordAS

'---=>'

,. --

/

I ^LL.

A . . , . , ' -- /

, , -

\ Bebyggelsesplan Finnfjordbo / J Garnrnelgatden

_ , - - _ , , , . . I

\ • 1rii ^{Holla /}

L, g ."i I

E>trove,en O 100 Meter

•

0

17"77 Eksisterende elektrisk anlegg c::::J Nytt elektrisk anlegg Finnfjord

L.::..A Arva AS

0

Elektrisk anlegg rives, Arva

Figur 4-4. Planstatus i tiltaksområdet. Kilde Kommunekart Senja kommune.

4.3 Bebyggelse og bomiljø

4.3.1 Avstander og visuelle virkninger for bebyggelse

Det er ingen boliger med varig opphold eller fritidsboliger i nærhet til de omsøkte tiltakene. Omsøkte tiltak bygges i et eksisterende industriområde.

4.3.2 Elektromagnetisk felt

Elektromagnetiske felt oppstår når det går strøm gjennom en ledning. Størrelsen på magnetfeltet er avhengig av strømstyrken gjennom ledningen eller anlegget, avstanden til anlegget og hvordan flere magnetfeltkilder virker sammen.

Det ligger ingen boliger/fritidsboliger i en slik avstand at man blir eksponert for elektromagnetiske feltverdier over fastsatt utredningsgrense på 0,4 µT (Statens strålevern). Det er følgelig ikke foretatt

magnetfeltberegninger for de omsøkte tiltakene.

c:lusersllm\documents\linnfjord as\lrnl adrn og ledelse\leverandør\nve\anleggskonsesjon ny f10vedtrafo t6\t6 __ konsesjonssøknad utvidelse finnfjord translormatorstasJon docx

2022-04-29 I Side 14 av 20

(15)

Norconsult %

4.3.3 Støy

Større kraftledninger og transformatorstasjoner medfører en viss form for støy. Av de elektriske

komponentene som inngår i denne konsesjonssøknaden vil en ny T6 representere den største støykilden.

Staynivaet pa denne transformatoren vil imidlertid ikke v e r e hoyere enn eksisterende transformatorer i dagens stasjon. Støybildet forventes derfor a vaere uendret.

Anleggsarbeidene vil medføre noe støy. På grunn av beliggenhet er det ingen sårbare resipienter for støy under anleggsarbeid.

Med de nevnte forutsetninger legges det til grunn at det totale støybildet fra anlegget som helhet vil overholde grenseverdiene for utslipp av støy, som er fastsatt gjennom gjeldende tillatelser etter forurensningsloven (Tillatelse: 2011.0139.T). Omsøkt tiltak vurderes a gi ubetydelig konsekvens for omgivelsene.

4.4 Infrastruktur

De omsøkte tiltakene kommer ikke i konflikt med offentlig infrastruktur.

4.5 Friluftsliv og rekreasjon

Tiltaket vil ikke berøre områder med verdi for friluftsliv og rekreasjon. Konsekvensen vurderes som ubetydelig.

4.6 Landskap og visuelle virkninger

Tiltaket medfører etablering av ny bygningsmasse inne på dagens industriareal. Dette vil gi synlige

endringer, men vurderes ikke a endre den visuelle virkningen av området som helhet. Landskapet i området preges, og vil preges er industriutbygging og samferdselsinfrastruktur, og verdien vurderes som uten betydning. Evt. visuelle virkninger knyttet til koblingsstasjonen vurderes a vaere ubetydelig. Konsekvensen for landskap vurderes som ubetydelig.

4. 7 Kulturminner

De omsøkte tiltakene kommer ikke i direkte berøring med ingen kulturminner. Ca. 150 meter sør for tiltakene er det registrert flere kjente kulturminner. De tre nærmeste lokalitetene (263072-0, 263193-0 0g 263197-0) har status som fjernet (ikke lenger vernet) eller uavklart (uavklart vernestatus). Øvrige kulturminner ligger mer enn 200 meter fra stasjonen. Ingen av disse har heller status som vernet etter kulturminneloven.

Selv om kulturminnene ikke har status som fredet, har de en kulturhistorisk verdi. Avstanden til

kulturminnene vurderes imidlertid som relativt stor. Utvidelsen av industriomradet/transformatorstasjonen vurderes heller ikke a pavirke oppfatningen av kulturminnene i vesentlig grad. Tiltakets påvirkning vurderes derfor som ubetydelig og da blir også konsekvensen ubetydelig.

c:lusersllmldocuments\finnfjord as\lml adm og ledelse\leverandør\nve\anleggskonsesjon ny hovedtrafo

t6\t6_konsesjonssøknad utvidelse finnfjord transformatorstasjon docx 2022-04-29 I Side 15 av 20

(16)

Norconsult•!•

s m i b e r e

, II

Flyndrevatnet '

4 "£

Stornesei!,!,fo : : o n

¹

ee ; · .

Revneset

<,-'!'J>, \ \'.>

^{0 1 , h}^{au 9 en}^d

•5 _r: 's _ll,"

n o r @ e n Gammelgallien S t e i n a s s l e t t a

fJ .

.II

\ I I

I

I I

l

As

e r g et

'

I

.j I I )

2

Tennskjæret Hanefot/eira r

1 t

Finnfjord

Transformatorstasjon

c:::J

Nytt elektrisk anlegg Finnfjord AS

IZ2J Elektrisk anlegg rives, Arva

E'.ZJ

Eksisterende elektrisk anlegg

Arva CJ Industribygg

e:zJ

Eksisterende elektrisk anlegg Finnfjord AS

S k i l l h a ' ' r r m n r r r . : l

0 100 Meter

Figur 4-5. Kulturminner nær tiltaksområdet, markert med hvit «R» pa lilla bakgrunn. Kilde Riksantikvaren.

Finnfjord vil avklare behovet for nye kulturminneregistrering i forbindelse med prosjektet. Evt. funn av nye kulturminner vil vurderes i dialog kulturminnemyndighetene og hensyntas i byggefasen.

4.8 Naturmangfold

Vurdering er basert på tilgjengelig informasjon på Naturbasen og Artsdatabanken. Samlet sett er dette kunnskapsgrunnlaget vurdert å stå i rimelig forhold til sakens karakter og risiko for å skade naturmiljøet jfr.

naturmangfoldlovens § 8. Tiltaket vil ikke komme i konflikt med naturverdier. Konsekvensene vurderes følgelig som ubetydelig.

4.9 Jordbruk

De omsøkte tiltakene berører ikke jordbruksarealer. Konsekvensen for jordbruk vurderes som ubetydelig.

4.10 Skogbruk

De omsøkte tiltakene berører ikke nevneverdige skogsarealer. Tiltakene kommer heller ikke i konflikt med skogsdrift i området.

c:\usersllm\documentslfinnfjord as\lml adm og ledelselleverandørlnvelanleggskonsesjon ny hovedtrafo t6\t6_konsesjonssøknad utvidelse finnfjord transformatorstasjon docx

2022-04-29 ] Side 16 av 20

(17)

Utvidelse Finnfjord transformatorstasjon Søknad om konsesjon etter energiloven

Norconsult %

4.11 Jaktressurser

De omsøkte tiltakene berører ikke jaktressurser i området. Konsekvensen for jaktressurser vurderes som ubetydelig.

4.12 Vassdrag og vannressursloven

De omsøkte tiltakene krysser ikke vann eller vassdrag, heller ikke kommer i nærhet til kantsonen.

4.13 Samfunnsinteresser

I anleggsfasen vil det bli behov for

a

kjope inn tjenester fra entreprenørfirma og materialer til ledningen og stasjonsanlegget. Erfaringsvis er entreprenørfirma fra hele landet aktuelle for utføring av arbeidene, inkludert aktuelle entreprenørfirma regionalt. I anleggsfasen vil entreprenør benytte seg av lokale tjenester og innkjøp i forbindelse med overnatting, bespisning etc.

I driftsfasen vil tiltakene bidra til

a

styrke eksisterende produksjonslinjer hos Finnfjord. En eventuell

etablering av nye forsknings- og utviklingsprosjekter (eksempelvis algeproduksjon) vil kunne bidra til skape flere arbeidsplasser.

Tiltakets sysselsettingseffekt lokalt vurderes derfor som noe positivt. I anleggsfasen vil det være en økt etterspørsel etter lokale varer og tjenester, men dette vurderes ikke

a

ha nevneverdig betydning for den lokale økonomien.

4.14 Forurensing, klima og miljømessig sårbarhet

Forurensning

Dagens industriområde er i databasen for grunnforurensning (Miljødirektoratet) registrert som et område med forurenset grunn:

• Finnfjord - bedriftsområde og mikrosilikadeponi (id 5973)

• Finnfjord - dieselstasjon med spilloljelager (id 5971)

• Finnfjord - kull- og kokslager (id 5972)

Finnfjord innehar en tillatelse fra Miljødirektoratet til virksomhet etter forurensningsloven (tillatelse nummer 2011.139.T) med siste endringsdato 17.12 2020. Tillatelsen gjelder forurensning fra produksjon av

ferrosilisium og mikrosilika.

I tillatelsens punkt 5 (grunnforurensning og forurensede sediment) står følgende:

Terrenginngrep som kan medføre fare for at forurensning i grunnen sprer seg, må ha godkjent tiltaksplan etter forurensningsforskriften kapittel 23, eventuelt tillatelse etter forurensningsloven.

Tiltak i forurensede sedimenter må ha tillatelse etter forurensningsloven eller forurensningsforskriften kapittel 22.

Etableringen av en ny trafocelle og internkabling på 22 kV vil medføre gravearbeider. Finnfjord vil innhente nødvendige tillatelser før gravearbeidene starter opp.

Omsøkte elektriske komponenter inne i industribyggene (nye 22 kV-transformatorer) vil bli behandlet gjennom egne bygg-prosjekter, behandlet etter plan- og bygningsloven.

Ut over gravearbeider i mulige forurensede masser vil tiltakets sannsynlighet for

a

fore til forurensning til grunn eller vann/vassdrag i stor grad knyttet opp mot anleggsfasen. Så lenge en entreprenør ikke er valgt

c:lusers\lmldocumentslfinnfjord as\lml adm og ledelselleverandor\nvelanleggskonsesjon ny hovedtrafo

t6\t6_konsesjonssoknad utvidelse finnfjord transformatorstasjon.docx 2022-04-29 I Side 17 av 20

(18)

Oppdragsnr : 52109073 Dokumentnr.: Versjon: B02

Norconsult %

vet man ikke hvordan anleggsperioden vil bli gjennomført. Da er det ikke praktisk mulig

a

gi en konkret vurdering av sannsynlighet, risiko og konsekvens. Basert pa erfaringer fra tilsvarende prosjekter er de vanligst prosjektrisikoene listet opp i Tabell 4-1.

Tabell 4-1. Mulige kilder til forurensning til grunn og vann/vassdrag, med forslag til tiltak.

Mulig hendelse Tiltak Tidspunkt

Lagring og fylling av Finnfjord vil sørge for at det stilles krav til håndtering og lagring av Kontrakt/MT A-plan drivstoff dieselprodukter. Dette kan innebefatte krav til drivstofftanker (eks.

dobbeltbunnede tanker), minimum avstand til sårbare resipienter ol.

Det er utarbeidet gode bransjestandarder for dette, eksempelvis;

«Byggenæringens Landsforening/Norsk

Petroleumsinstitutt/Maskinentreprenørenes Forbund, 2013».

Oljeholdig utslipp fra Mindre utilsiktede utslipp fra anleggsmaskiner kan erfaringsmessig Kontrakt/MT A-plan kjøretøy skje i alle større anleggsprosjekter (eks. slangebrudd på hydraulisk

utstyr). Finnfjord vil stille krav til entreprenøren om

a

ha gode rutiner for vedlikehold og tilsyn av maskinpark for

a

avdekke feil før det inntreffer. Videre vil det stilles krav til gode beredskapsprosedyrer og -utstyr.

Betongarbeider Restbetong og betongsøl er

a

anse som forurensede masser og det Kontrakt/MT A-plan vil stilles krav til at disse handteres pa en forsvarlig mate,

Avfall i naturen Finnfjord vil stille krav til kontinuerlig oppsamling av avfall, både på Kontrakt/MT A-plan riggplass og ute i terrenget, for å hindre vindspredning ut i terrenget.

Rutiner for sortering er regulert gjennom avfallsforskriften.

Klimagassutslipp

Bygging og drift av nettoverføringsanlegg fører til direkte og indirekte utslipp av klimagasser fra materialer, produkter, anleggsarbeider og transport. Samtidig har nettoverføringsanlegg en sentral rolle i et bærekraftig samfunn. Nettoverføringsanlegg legger til rette for overføring av fornybar elektrisitet, elektrifisering av samfunn og erstatning av ikke fornybare energikilder.

I byggefasen vil det komme direkte og indirekte utslipp av klimagasser, typiske kilder inkluderer:

• Produksjon, transport og bruk av konstruksjonsmaterialer og elektriske anlegg, f.eks. stål, betong, elektriske komponenter mm.

• Transport og bruk av maskiner i forbindelse med anleggsarbeid, f.eks. gravemaskin, lastebil mm.

Dette inkluderer aktiviteter som grunnarbeid og massetransport og bygging av stasjonsanlegget.

Det forventes begrenset klimagassutslipp i driftsfasen, hovedsakelig knyttet til utslipp fra transport og materialer brukt til tilsyn og vedlikehold.

Det foreligger muligheter til

a

redusere klimagassutslipp i de ulike fasene.

• I detaljprosjektering vil man kunne se på optimalisering av anlegget for

a

redusere materialbruk og utslipp fra anleggsarbeid. Det

a

legge til rette for effektivt anleggsarbeid kan bidra til redusert utslipp fra anleggsmaskiner.

• I anskaffelsesprosessen vil det også være mulig

a

iverksette tiltak for

a

redusere klimagassutslipp.

Tiltak som maksimumsgrenser for utslipp fra ulike materialer, krav til anleggsgjennomføring og økt bevissthet rundt utslipp kan også bidra til at det samlede utslippet reduseres.

c:\users\lm\documenls\finnfjord as\lml adm og ledelse\leverandør\nve\anleggskonsesjon ny hovedtrafo t6\t6_konsesjonssoknad utvidelse finnfjord transformatorstasjon.docx

2022-04-29 I Side 18 av 20

(19)

Norconsult %

5 Sikkerhet og beredskap

5.1 Naturfare

De omsøkte tiltakene berøres ikke av registrerte aktsomhetsområder for jord-flomskred, snøskred, steinsprang eller flom.

5.2 Beredskap i driftsfase

Transformatorstasjonen og industriområdet har svært god adkomst fra eksisterende veinettet for drift og vedlikehold, samt i tilfelle beredskapssituasjon eller utfall.

c:\users\lm\documentslfinnfjord as\lml adm og ledelselleverandornvelanleggskonsesjon ny hovedtrafo

t6\t6_konsesjonssaknad utvidelse finnfjord transformatorstasjon.docx 2022-04-29 ] Side 19 av 20

(20)

Oppdragsnr.: 52109073 Dokumentnr.: Versjon: B02

Norconsult {

6 Referanser

1. NVE, 2020. Veileder for utforming av søknader om konsesjon for nettanlegg, rapport nr. 2/2020 2. Senja kommune, Kommuneplanens arealdel 2022-2032.

htlps://www_senja.kommune.no/administrasjon/planer-og-horinger/yedtatte-og-gjeldende-planer/

3. Miljødirektoratet, 2020. Tillatelse til virksomhet etter forurensningsloven for Finnfjord AS (2011.0139.T).

c:\users\lm\documents\finnfjord asllml adm og ledelselleverandor\nvelanleggskonsesjon ny hovedtrafo 6\t6_konsesjonssoknad utvidelse finnfjord transformatorstasjon.docx

2022-04-29 I Side 20 av 20

Utvidelse Finnfjord transformatorstasjon

Finnfjord As
