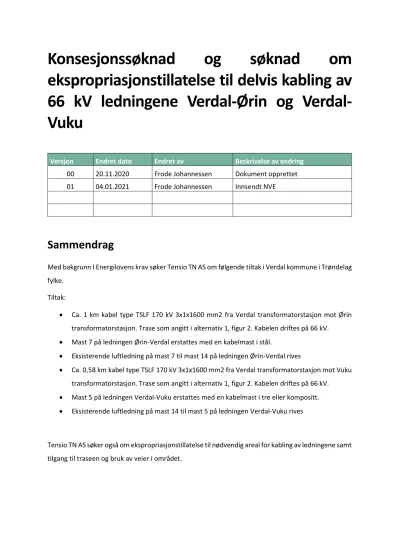

Konsesjonssøknad og søknad om ekspropriasjonstillatelse til delvis kabling av 66 kV ledningene Verdal-Ørin og Verdal-Vuku

(1)

66 kV ledningene Verdal-Ørin og Verdal- Vuku

Versjon Endret dato Endret av Beskrivelse av endring 00 20.11.2020 Frode Johannessen Dokument opprettet 01 04.01.2021 Frode Johannessen Innsendt NVE

Sammendrag

Med bakgrunn I Energilovens krav søker Tensio TN AS om følgende tiltak i Verdal kommune i Trøndelag fylke.

Tiltak:

 Ca. 1 km kabel type TSLF 170 kV 3x1x1600 mm2 fra Verdal transformatorstasjon mot Ørin transformatorstasjon. Trase som angitt i alternativ 1, figur 2. Kabelen driftes på 66 kV.

 Mast 7 på ledningen Ørin-Verdal erstattes med en kabelmast i stål.

 Eksisterende luftledning på mast 7 til mast 14 på ledningen Ørin-Verdal rives

 Ca. 0,58 km kabel type TSLF 170 kV 3x1x1600 mm2 fra Verdal transformatorstasjon mot Vuku transformatorstasjon. Trase som angitt i alternativ 1, figur 2. Kabelen driftes på 66 kV.

 Mast 5 på ledningen Verdal-Vuku erstattes med en kabelmast i tre eller kompositt.

 Eksisterende luftledning på mast 14 til mast 5 på ledningen Verdal-Vuku rives

Tensio TN AS søker også om ekspropriasjonstillatelse til nødvendig areal for kabling av ledningene samt tilgang til traseen og bruk av veier i området.

(2)

2

Innhold

1 BAKGRUNN ... 3

2 GENERELLE OPPLYSNINGER ... 4

2.1 PRESENTASJON AV TILTAKSHAVER ... 4

2.2 SØKNAD OM EKSPROPRIASJONSTILLATELSE OG FORHÅNDSTILTREDELSE ... 4

2.2.1 Rett til bygging og fremtidig drift av anlegg ... 5

2.2.2 Rett til transport ... 5

2.3 GRUNNEIERE ... 5

2.4 EKSISTERENDE KONSESJONER ... 5

3 BEGRUNNELSE FOR SØKNADEN... 6

3.1 ALTERNATIVER FOR REINVESTERING AV 66 KVØRIN-VERDAL OG VERDAL-VUKU ... 7

3.1.1 Beskrivelse alt. 0 ... 7

3.1.2 Beskrivelse alt. 1, omsøkes ... 7

3.1.3 Beskrivelse alternativ 2, ny kabel mellom Verdal og Øring frem til ny kabelmast 9. Alternativet omsøkes ikke ... 10

3.2 TEKNISK/ØKONOMISK ANALYSE ... 11

3.2.1 Alternativ 0 ... 11

3.2.2 Budsjett alternativ 1 ... 12

3.2.3 Kostnad alternativ 2, ikke omsøkt ... 13

3.2.4 Beregning av flyttekostnad alternativ 1 ... 13

4 OMSØKT ANLEGG ... 14

5 VIRKNING FOR MILJØ, NATUR OG SAMFUNN ... 15

5.1 KULTURMINNER ... 15

5.2 NATURMANGFOLD ... 15

5.3 FORURENSNING ... 15

5.4 AREALBEHOV ... 15

5.5 ELEKTROMAGNETISKE FELT OG HELSE ... 15

5.6 STØY ... 17

6 VEDLEGG ... 18

(3)

3

1 Bakgrunn

Tensio TN har to transformatorstasjoner 66/22 kV i Verdal sentrum. Mellom Ørin

transformatorstasjon og Verdal transformatorstasjon går det en 1,8 km lang 66 kV luftledning. Videre fra Verdal transformatorstasjon går det en ca. 11 km lang luftledning til Vuku transformatorstasjon.

De siste 250 m inn til kabelendemast ved Verdal transformatorstasjon går Ørin- og Vukuledningene på felles masterekke. Det er innføringskabler på ca. 90 m fra kabelendemast og inn i Verdal

transformatorstasjon. Luftledningene til Verdal og Vuku er radialer uten alternativ forsyningsvei i 66 kV nettet.

Tensio TN AS er kontaktet av utbyggere av boligområdene Kvislaparken og Tinden på Verdal i Trøndelag fylke. De ønsker en kabling av ledningene mellom Verdal transformatorstasjon og Ørin og Vuku for å frigjøre plass til boligbygging. Boligfeltene ligger i nærheten av Verdal

transformatorstasjon.

(4)

4

2 Generelle opplysninger

2.1 Presentasjon av tiltakshaver

 Konsesjonssøker: Tensio TN AS

 Adresse: Sjøfartsgata 3, 7736 Steinkjer

 Foretaksnummer NO: 988 807 648 MVA.

 Saksbehandler: Frode Johannessen, overingeniør i Tensio TN

 Tlf. saksbehandler: 41422789

 E-post saksbehandler: [email protected]

Tensio er et konsern med Tensio TS (Trøndelag Sør, tidligere Trønderenergi Nett AS) og Tensio TN (Trøndelag Nord, tidligere NTE Nett AS) som datterselskaper. Tensio eies av NTE (40 %),

Trønderenergi (40 %) og KLP (20 %). Tensio TN har hovedkontor på Steinkjer, mens Tensiokonsernet har hovedkontor på Stjørdal.

Tensio TN AS er områdekonsesjonær for alle 18 kommunene i tidligere Nord-Trøndelag fylke. Tensio TN AS er eier og ansvarlig for drift, vedlikehold og utbygging av selskapets distribusjonsnett og regionalnett.

Antall tilknyttede nettkunder er cirka 87 000.

Regionalnettet som eies og drives av Tensio TN AS består av kraftledninger og kabler med en total lengde på cirka 1123 km, samt 43 transformatorstasjoner. Nettet strekker seg fra Kolsvik i nord til Meråker i sør. Spenningsnivået i regionalnettet er 66 kV og 132 kV.

2.2 Søknad om ekspropriasjonstillatelse og forhåndstiltredelse

Tensio TN AS tar sikte på å oppnå frivillige avtaler med berørte grunneiere. For de tilfeller der frivillige forhandlinger ikke fører frem, søkes det om tillatelse til ekspropriasjon av nødvendig grunn og rettigheter for å bygge og drive anlegget, herunder rettigheter for nødvendig ferdsel etter Oreigningsloven av 23.10.1959.

Samtidig ber NTE Nett AS om at det blir fattet vedtak om forhåndstiltredelse etter oreigningslovens

§ 25, slik at arbeidet med anlegget kan påbegynnes før skjønn er avholdt.

(5)

5 2.2.1 Rett til bygging og fremtidig drift av anlegg

Tensio TN AS skal ha rett til å føre opp, vedlikeholde og fornye master med eventuelle barduner, samt rett til å legge ned jordelektroder. Ledningseieren skal også ha rett til å strekke ledninger mellom mastene, rett til å sette opp varselskilt og/eller andre markeringer. Ved fremføring av kabel skal Tensio TN ha rett til å grave ned kabel og jordledning, og eventuelt grave opp kabelgrøft ved vedlikehold.

2.2.2 Rett til transport

Tensio TN AS skal også ha rett til å utføre transport av materialer og skogsvirke, og rett til adkomst til og fra ledningstraseen i den grad det er nødvendig for bygging, drift, vedlikehold og fornyelse av kraftledningen. Herunder skal ledningseieren også ha rett til å nytte alle eksisterende private veger.

Bygging av nye veger eller andre transportinnretninger skal bare skje i samarbeide med grunneier etter avtale.

2.3 Grunneiere

Grunneierliste for kablingen ligger i vedlegg (unntatt offentlighet).

2.4 Eksisterende konsesjoner

Luftledningsanleggene som søkes bygget om/revet har konsesjon i NVE ref. 201500462-5 pkt. 6 og 7.

(6)

6

3 Begrunnelse for søknaden

Tensio TN er kontaktet av utbyggere av boligområdene Kvislaparken og Tinden på Verdal i Trøndelag fylke. De ønsker en kabling av luftledningene mellom Verdal transformatorstasjon og Ørin og Vuku for å frigjøre plass til boligbygging. Boligfeltene ligger i nærheten av Verdal transformatorstasjon. Dersom regionalnettsledningene ikke flyttes eller kables vil det redusere arealet som kan utnyttes til boligbygging i de to områdene. Figur 1 viser kart over regionalnettet og utbyggingsområdene.

Siden regionalnettsledningene utgjør radialer i 66 kV nettet er det lagt vekt på å vurdere konsekvensene ved feil på kablene. Det er funnet at en begrenset kabling av 66 kV ledningene fra Verdal transformatorstasjon forbi de nye boligområdene kan aksepteres.

Figur 1 Dagens 66 kV ledningen mellom Ørin og Verdal og Verdal og Vuku samt de nye boligområdene Tinden og Kvislaparken

Ørin-Verdal

Verdal-Vuku Tinden

Kvislaparken

(7)

7

3.1 Alternativer for reinvestering av 66 kV Ørin-Verdal og Verdal-Vuku

Følgende alternativer er vurdert å være aktuelle for fornyelse av ledningene Ørin-Verdal og Verdal- Vuku:

 Alternativ 0: Fortsatt luftledning mellom Ørin og Verdal samt Verdal og Vuku transformatorstasjoner

 Alternativ 1: Kabling av strekningen fra Verdal transformatorstasjon til Verdalselva på 66 kV ledningen Ørin - Verdal til ny mast 7 som kabelmast ved elva. Lengde kabel ca. 1022 m.

Kabling av luftledningen mellom Verdal og Vuku fra Verdal til mast 6, lengde ca. 580 m.

 Alternativ 2: Kabling av strekningen fra Verdal transformatorstasjon til ny mast 9 på hjørnet av nytt boligområde Tinden på 66 kV ledningen Ørin - Verdal, lengde ca. 740 m. Kabling av luftledningen mellom Verdal og Vuku fra Verdal til mast 6, lengde ca. 580 m.

Det er kun alternativ 1 som omsøkes her.

3.1.1 Beskrivelse alt. 0

Nullalternativet innebærer at eksisterende luftledning settes i forskriftsmessig stand og dårlige mastepunkt utbedres. I 2030 er det forutsatt at man finner det økonomisk hensiktsmessig å reinvestere ledningen med en helt ny ledning med større tverrsnitt og kompakt oppheng.

Alternativ 0 kan ikke sammenlignes direkte med alternativ 1 og 2 siden de sistnevnte alternativene ikke har tatt med reinvestering av ledningen mellom Ørin transformatorstasjon og mast 7 eller 9 i 2030. Alternativ 1 og 2 behandles som flytting av anlegg som bekostes av utbygger.

3.1.2 Beskrivelse alt. 1, omsøkes

Alternativ 1 er kabling av dagens 66 kV luftledninger fra Verdal transformator forbi utbyggingsområdene på Kvislaparken og Tinden, se kart i figur 2.

(8)

8

Figur 2 Omsøkt trase for kabling i alternativ 1

3.1.2.1 Alternativ 1, forlegning kabel Verdal transformatorstasjon–

ny mast 7 mot Ørin

Kabelforlegning mellom Verdal transformatorstasjon og mast utføres med TSLF 3x1x1600 mm2 Al i tett trekant direkte i grøft og med lukket skjerm til ny kabelendemast 7 ved østbredden av Verdalselva. Det velges 170 kV kabel siden kostnadsforskjellen mot 72,5 kV kabel er neglisjerbar og man da er forberedt for en eventuell overgang til 132 kV i fremtiden.

Fra Verdal transformatorstasjon legges kabelen i felles trase med Vukukabelen mellom eksisterende 22 kV kabeltrase og 22 kV linje. Det er i reguleringsplan Kvislaparken avsatt en trase på 3 meter mellom Kvislabekken og planlagt gangveg.

Kvislabekken krysses mest sannsynlig nedstrøms for ny kulvert og innkjøring til nytt boligfelt. Elven og Kvislavegen krysses ved hjelp av styrt boring av rør for å unngå å forstyrre vannføringen i bekken, se også kapittel 5.2.

Kabelen legges videre i eller ved Kvislavegen videre ned Stekke og til elvekant Verdalselva ved dagens plassering av mast 7, se figur 2. Ny kabelendemast 7 plasseres like ved dagens mast mellom gangveg og elvekant. Detaljert plassering i kommunal veg avtales med Verdal kommune i en planfase.

(9)

9 3.1.2.2 Alternativ 1, kabelmast ny mast 7 på 66 kV Ørin-Verdal

Ved østbredden av Verdalselva går den omsøkte kabelen fra Verdal opp på luftledning videre over elva og inn til Ørin transformatorstasjon. Dagens mast 7 på 66 kV ledningen Ørin-Verdal, se kart i figur 2, erstattes med en kabelmast i stål. Tegning som viser mastekonstruksjon er vist i figur 3 og vedlegg 3.

Figur 3 Kabelmast ved østbredden av Verdalselva, ny mast 7

3.1.2.3 Alternativ 1, forlegning kabel Verdal – mast 5 mot Vuku

Vukukabelen omsøkes som TSLF 3x1x1600 mm2 Al forlagt i en tett trekant direkte i kabelsand. Det velges 170 kV kabel siden kostnadsforskjellen mot 72,5 kV kabel er neglisjerbar og man da er forberedt for en eventuell overgang til 132 kV i fremtiden.

Fra Verdal trafostasjon legges kabelen i felles trase med Ørinkabelen mellom eksisterende 22 kV kabeltrase og 22 kV linje. Det er i reguleringsplan Kvislaparken avsatt en trase på 3 meter mellom Kvislabekken og planlagt gangveg. Kabelen forlegges videre i kant av dyrkamark frem til ny kabelendemast 5, plassert ved dagens mast.

(10)

10 3.1.2.4 Kabelmast, ny mast 5 på 66 kV Verdal - Vuku

Ca. 580 m fra Verdal transformatorstasjon går ny kabel fra Verdal opp i eksisterende 66 kV luftledning Verdal-Vuku. Dagens mast 5 på ledningen Verdal-Vuku, se kart i figur 2, erstattes med en kabelmast i tre eller kompositt. Se tegning av ny kabelmast i figur 4 og vedlegg 4.

Figur 4 Kabelmast- som erstatter mast 5 på 66 kV ledningen Verdal-Vuku

3.1.3 Beskrivelse alternativ 2, ny kabel mellom Verdal og Øring frem til ny kabelmast 9. Alternativet omsøkes ikke

Tensio TN har vurdert et kablingsalternativ som gir en minimumskabling like forbi boligfeltet Tinden med ny kabelmast på enden av boligfeltet.

Kabelforlegning mellom Verdal og Tinden til ny mast 5 på 66 kV ledningen Ørin-Verdal utføres med TSLF 3x1x1600 mm2 Al i tett trekant direkte i grøft og med lukket skjerm. Det velges 170 kV kabel siden kostnadsforskjellen mot 72,5 kV kabel er neglisjerbar og man da er forberedt for en eventuell overgang til 132 kV i fremtiden.

(11)

11 Fra Verdal trafostasjon legges kabelen i felles trase med ny kabel mot Vuku mellom eksisterende 22 kV kabeltrase og 22 kV linje. Det er i reguleringsplan Kvislaparken avsatt en trase på 3 meter mellom Kvislabekken og planlagt gangveg.

Kabel legges i eller ved Kvislavegen ned til ny kabelendemast 9, plassert like ved dagens mast. Ny mast vil beslaglegge en av planlagte boligtomter i nytt felt Tinden Vest.

Ny 66 kV kabel fra Verdal transformatorstasjon mot Vuku vil være lik alternativ 1.

Alternativ 2 er vurdert å ikke være hensiktsmessig siden det er et område på luftledningen mellom Tinden og Verdalselva som ikke har forskriftsmessig avstand til bolighus. Det vurderes derfor at alternativ 2 ikke er ønskelig ut fra et fremtidsperspektiv med fornyelse av luftledningen. Alternativ 2 omsøkes derfor ikke.

3.2 Teknisk/økonomisk analyse

3.2.1 Alternativ 0

Nullalternativet innebærer at eksisterende luftledning settes i forskriftsmessig stand og dårlige mastepunkt utbedres. I 2030 er det forutsatt at man finner det økonomisk hensiktsmessig å reinvestere ledningen med en helt ny ledning med større tverrsnitt og kompakt oppheng.

Samfunnsøkonomiske kostnader for alternativ 0 er oppsummert i tabell 1 under.

Tabell 1 Samfunnsøkonomiske kostnader alternativ 0

Alternativ Tapskostnader [MNOK]

Avbruddskostnader [MNOK]

D&V [MNOK]

Investeringskos tnad [MNOK]

Sum [MNOK]

Alt. 0 0,4 0,7 1,6 9,2 11,9

Alternativ 0 kan som nevnt ikke sammenlignes direkte med alternativ 1 og 2 siden de sistnevnte alternativene ikke har tatt med reinvestering av ledningen mellom Ørin transformatorstasjon og mast 7 eller 9 i 2030. Alternativ 1 og 2 behandles som flytting av nett der fremskyndingskostnaden for reinvesteringen bekostes av utbygger, men fratrukket kapasitetsøkningen som nye kabler gir.

(12)

12 3.2.2 Budsjett alternativ 1

Tabell 2 viser en kostnadssammenstilling for bygging av kabel på strekningene Ørin – Verdal og Verdal – Vuku i alternativ 1. Riving av eksisterende luftledninger er inkludert.

Tabell 2 Kostnad kabling 66 kV i alt. 1

Sum kapittel P: Utredning/plan/prosjektledelse kr. 565 000

Sum kapittel B: Byggekostnader kr. 2 406 970

Sum kapittel M: Materiell kr. 2 810 347

Sum ekskl. mva. kr. 5 782 317

Sum ekskl. mva. kr. 3 363 317

TOTALSUM kr. 9 145 635

66kV Kabel mot Vuku.

Verdal tr. - mast nr.005 (inkl.kabel-endemast) Lengde:580m, kabel: 72,5kV TSLF 1x1600 Al/50 66kV Kabel mot Ørin.

Verdal tr. - mast nr.007 (inkl.kabel-endemast) Lengde:1 km, kabel: 72,5kV TSLF 1x1600 Al/50 Kostnadssammenstilling

(13)

13 3.2.3 Kostnad alternativ 2, ikke omsøkt

Tabell 3 viser en kostnadssammenstilling for bygging av kabel på strekningene Ørin – Verdal og Verdal - Vuku i alternativ 2 som ikke omsøkes. Riving av eksisterende luftledninger er inkludert.

Tabell 3 Kostnader kabling 66 kV alternativ 2

3.2.4 Beregning av flyttekostnad alternativ 1

Det beregnes flyttekostnad for kablingen av ledningene mellom Verdal og Kvislaparken og Tinden som dekkes av utbyggerne. Flyttekostnadene reduseres hensyntatt tilstanden på dagens luftledninger og at man får en kapasitetsøkning i kablene i forhold til dagens luftledninger.

Restlevetiden på komponentene på 66 kV ledningene er blandet. Men på grunn av behov for oppretting av forskriftstridig anlegg samt at deler av strekningen har en forventet levetid på <5 år brukes 5 år som restlevetid på 66 kV ledning Ørin - Verdal mellom mast 7 og Verdal transformatorstasjon samt 66 kV ledning Verdal - Vuku mellom Verdal transformatorstasjon og mast 5.

Sum ekskl. mva. kr. 4 612 817

Sum ekskl. mva. kr. 3 363 317

TOTALSUM kr. 7 976 135

66kV Kabel mot Vuku.

Verdal tr. - mast nr.005 (inkl.kabel-endemast) Lengde:580m, kabel: 72,5kV TSLF 1x1600 Al/50 66kV Kabel mot Ørin.

Verdal tr. - mast nr.009 (inkl.kabel-endemast) Lengde:740m, kabel: 72,5kV TSLF 1x1600 Al/50 Kostnadssammenstilling

(14)

14

4 Omsøkt anlegg

Med bakgrunn I Energilovens krav søker Tensio TN AS om følgende tiltak i Verdal kommune i Trøndelag fylke.

Tiltak:

 Ca. 1 km kabel type TSLF 170 kV 3x1x1600 mm2 fra Verdal transformatorstasjon mot Ørin transformatorstasjon. Trase som angitt i alternativ 1, figur 2x. Kabelen driftes på 66 kV.

 Mast 7 på ledningen Ørin - Verdal erstattes med en kabelmast i stål.

 Eksisterende luftledning på mast 7 til mast 14 på ledningen Ørin-Verdal rives

 Ca. 0,58 km kabel type TSLF 170 kV 3x1x1600 mm2 fra Verdal transformatorstasjon mot Vuku transformatorstasjon. Trase som angitt i alternativ 1, figur 2. Kabelen driftes på 66 kV.

 Mast 5 på ledningen Verdal-Vuku erstattes med en kabelmast i tre eller kompositt.

 Eksisterende luftledning på mast 14 til mast 5 på ledningen Verdal-Vuku rives

(15)

15

5 Virkning for miljø, natur og samfunn

5.1 Kulturminner

Det er utført søk i kulturminnesøk.no. I den nye kabeltraseen er det gjort to enkeltstående funn av sølvmynter med metalldetektor. Det er ikke registrert andre kulturminner i den planlagte traseen.

Dersom det ved graving av ny trase gjøres funn av gjenstander eller andre levninger som viser eldre aktivitet i området vil arbeidet bli stoppet og riksantikvaren bli kontaktet.

5.2 Naturmangfold

Kvislabekken som kabelen skal krysse under er registrert i Naturbase som viktig bekkedrag.

Fylkesmannens miljøavdeling er kontaktet for å få en vurdering av eventuelle tiltak i forbindelse med kryssingen. På grunn av tilbakemelding fra Fylkesmannen, se vedlegg 5, er det valgt å krysse bekken ved hjelp av styrt boring slik at bekken ikke vil bli påvirket.

5.3 Forurensning

De planlagte tiltakene ansees normalt ikke å gi forurensning i området.

5.4 Arealbehov

Antatt arealbehov til kabelforlegningen utgjøres av et rettighetsbelte 2 m til hver side for kabelgrøften.

Kabeltraseen vil stort sett ligge i vei og gangvei og opptar dermed ikke areal som kunne vært benyttet til annet formål. Rettighetsbelte til dagens 66 kV ledninger som vil revet er betydelig bredere enn den nye kabeltraseen. Ny kabeltrase vil derfor redusere arealbehovet for anleggene i forhold til dagens behov.

5.5 Elektromagnetiske felt og helse

Magnetfelt oppstår når det går strøm gjennom elektriske ledere og måles i enheten mikrotesla (μT).

Høyspentanlegg omfatter høyspentledninger, jordkabler og transformatorstasjoner. Størrelsen på magnetfeltet er avhengig av strømstyrken gjennom ledningen eller anlegget, avstanden til anlegget og hvordan flere feltkilder virker sammen. Magnetfeltet øker med økt strømstyrke, avtar med økende avstand til høyspentanlegg og varierer typisk gjennom døgnet og året. Informasjon om elektromagnetiske felt finnes på DSA sin hjemmeside; dsa.no.

(16)

16 I Norge er det oppført en grenseverdi og et utredningsnivå iht. til strålevernforskriftens §5, hvor det står at «All eksponering av mennesker for ikke-ioniserende stråling skal holdes så lav som god praksis tilsier».

Grenseverdien for magnetfelt fra strømnettet er 200 μT. 200 μT er en grenseverdi med store sikkerhetsmarginer som ifølge DSA sikrer befolkningen mot alle vitenskapelig dokumenterte negative helseeffekter forårsaket av lavfrekvente magnetfelt, uavhengig av eksponeringstid. I dagliglivet vil ingen bli eksponert for verdier nær grenseverdien. Hensynet til vern mot kjente helseeffekter anses som oppnådd når grenseverdiene overholdes.

DSA har bestemt et utredningsnivå på 0,4 μT med tanke på langvarig eksponering for magnetfelt i forbindelse med oppføring av nye bygg eller nye høyspentanlegg. Utredningskravet gjelder fortrinnsvis for bygg der barn, er ment å ha varig opphold, som boliger, skoler og barnehager. Det er årsgjennomsnittet av magnetfelt som utgjør grunnlaget for vurdering i forhold til utredningsnivået.

Magnetfeltet rundt de nye kablene er beregnet ved en midlere strømbelastning over året på:

 Kabel Verdal mot Ørin: 200 A

 Kabel Verdal mot Vuku: 50 A

Magnetfeltet rundt grøften ved Kvislaparken inneholder 66 kV kabel Verdal mot Ørin, 66 kV kabel Verdal mot Vuku samt 22 kV kabel. Magnetfeltet er beregnet til 0,4 uT i 1 m høyde over bakken i en avstand på 4,6 m fra midten av grøften, se figur 5.

Figur 5 Beregnet magnetfelt rundt kabelgrøften forbi Kvislaparken

(17)

17 Magnetfeltet rundt 66 kV kabelen fra Verdal mot Ørin forbi Tinden/ned Kvislaveien er beregnet til 0,4 uT i en avstand på ca. 3,6 m fra midten av grøften, se figur 6.

Figur 6 Beregnet magnetfelt rundt kabelgrøft i Kvislavegen forbi Tinden.

Det er ingen boliger nært de nye kabelforlegningene som får et midlere magnetfeltnivå over 0,4 uT.

5.6 Støy

Normal drift av anlegget medfører ikke støy.

(18)

18

6 Vedlegg

1) Oversiktskart alternativ 1 (omsøkt) 2) Grunneierliste, unntatt offentlighet

3) Ny kabelmast som erstatter mast 7 på ledningen Ørin-Verdal 4) Ny kabelmast som erstatter mast 5 på ledningen Verdal-Vuku

5) Uttalelse fra fylkesmannen på orientering om arbeid med konsesjonssøknad
