VEDLEGG 2 BILDER

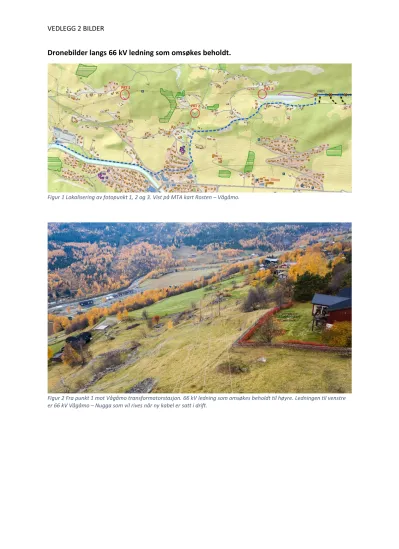

Dronebilder langs 66 kV ledning som omsøkes beholdt.
Figur 1 Lokalisering av fotopunkt 1, 2 og 3. Vist på MTA kart Rosten – Vågåmo.
Figur 2 Fra punkt 1 mot Vågåmo transformatorstasjon. 66 kV ledning som omsøkes beholdt til høyre. Ledningen til venstre er 66 kV Vågåmo – Nugga som vil rives når ny kabel er satt i drift.
VEDLEGG 2 BILDER
Figur 3 Fra punkt 3 mot Nedre Otta. Eksisterende 66 kV som søkes beholdt går gjennom bildet. Kabelendemast på ny 132 kV ledning sees i øvre del av bildet.
Figur 4 Lokalisering av fotopunkt 4 og 5. Vist på MTA kart Rosten – Vågåmo.
VEDLEGG 2 BILDER
Figur 5 Fra punkt 4 i retning mot Nedre Otta. Ny 132 kV til høyre, 66 kV som omsøkes beholdt til venstre.
Figur 6 Fra punkt 4 i retning mot Vågåmo. Ny 132 kV til høyre, 66 kV som omsøkes beholdt til venstre.
VEDLEGG 2 BILDER
Figur 7 Fra punkt 5. Linene for 132 kV øverst, og fra 66 kV nederst.
Figur 8 Lokalisering av fotopunkt 6. Vist på MTA-plan Rosten – Vågåmo.
VEDLEGG 2 BILDER
Figur 9 Fra punkt 6 mot Vågåmo. Koblingsanlegget på Vågårusten. 132 kV Rosten – Vågåmo til høyre. 66 kV som omsøkes beholdt til venstre.
Figur 10 Fra punkt 6 mot Nedre Otta. 66 kV som omsøkes beholdt til høyre. Mastene til ny 132 kV Vågårusten – Nedre Otta til venstre. Linene er ikke strekte.
VEDLEGG 2 BILDER
Figur 11 Lokalisering av fotopunkt 7 øst for Vågårusten.
Figur 12 Fra punkt 7 mot Nedre Otta. 66 kV som omsøkes beholdt til høyre. Mastene til ny 132 kV Vågårusten – Nedre Otta til venstre. Linene er ikke strekte.
VEDLEGG 2 BILDER
Figur 13 Lokalisering av fotopunkt 8 ved Løyntnantdammen. Vist på MTA kart Nedre Otta - Vågårusten.
Figur 14 Fra punkt 8 mot Nedre Otta. 66 kV som omsøkes beholdt til høyre. Mastene til ny 132 kV Vågårusten – Nedre Otta til venstre. Linene er ikke strekte.
VEDLEGG 2 BILDER
Figur 15 Lokalisering av fotopunkt 9 ved Tolstadåsen og 10 på toppen av Tolstadskridu. Utsnitt vist på MTA-kart Nedre Otta – Vågårusten.
Figur 16 Fra punkt 9 i retning Vågåmo. Ny 132 kV Nedre Otta – Vågårusten til høyre. Eksisterende 66kV som søkes beholdt til venstre. Her er det noe avvik i parallelføring på grunn av vinkel på eksisterende 66 kV.
VEDLEGG 2 BILDER
Figur 17 Fra punkt 9 i retning Nedre Otta. Dersom søknaden blir godkjent er det bare 132 kV ledningen som bli bygget, og ikke 66 kV ledningen som er planlagt parallelført i venstre del av ryddebeltet.
Figur 18 Fra punkt 10 mot Nedre Otta. Tipp på Nedre Otta kraftverk sees i øvre bildekant. Mast NO06 på toppen
Tolstadskridu sees i fremste bildekant. Dersom søknaden blir godkjent er det bare 132 kV ledningen som bli bygget, og ikke 66 kV ledningen som er planlagt parallelført i venstre del av ryddebeltet.
