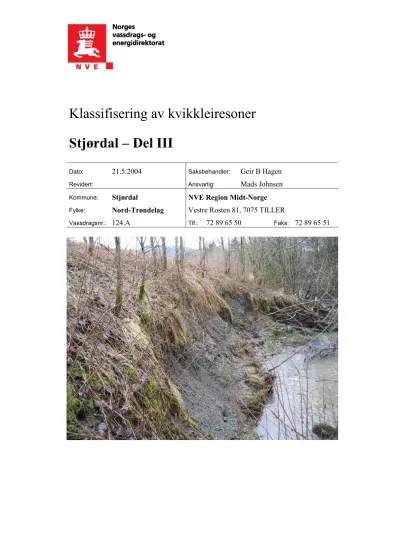

Klassifisering av kvikkleiresoner Stjørdal – Del III

(1)

Klassifisering av kvikkleiresoner Stjørdal – Del III

Dato: 21.5.2004 Saksbehandler: Geir B Hagen

Revidert: Ansvarlig: Mads Johnsen

Kommune: Stjørdal NVE Region Midt-Norge

Fylke: Nord-Trøndelag Vestre Rosten 81, 7075 TILLER

Vassdragsnr.: 124.A Tlf.: 72 89 65 50 Faks: 72 89 65 51

(2)

#

V

#

Flæten

#

Voll

#

Myr

#

Auråsen

#

Hammerbukta

#

Fløan

Kvikkleiresonene Hammerbukta-Voll

(3)

\\letti\vrmfelles\geir\kvikkleire\hammerbukta\word.doc

20001008 Klassifisering av kvikkleiresoner

Skjema for observasjoner ved befaring av vassdrag

Kommune: Stjørdal Dato: 15.4.2004

Sone: Hammerbukta Arbeid utført av (navn/firma): NVE

Ansvarlig (sign.): GBH

Faktor Observasjon/beskrivelse Kategori

(sett x) Aktiv

Noe

Litt X

Erosjon

Det pågår litt erosjon ved bekken som går midt gjennom sonen. Det er en del naturlig

erosjonsbeskyttelse i bunn og sider av bekkeleiet, se bilde 2.

Ingen Stort

Noe

Lite X

Inngrep

Kanalisering, se bilde 1.

Ingen Alvorlig Middels Liten Flombølge/

oppdemming

Oppdemming/flombølge kan bare oversvømme områder uten bebyggelse og infrastruktur. Se kart.

Ingen X

Andre forhold

Referanse: NGI Internt notat ”Veiledning ved befaring av vassdrag”, datert 11 juni 2002.

(4)

1 3

2

Hammerbukta

(5)

Bilde 1

Bilde 2

Hammerbukta

Bilde 3

(6)

\\letti\vrmfelles\geir\kvikkleire\fløan\word.doc

Sone: Fløan Arbeid utført av (navn/firma): NVE

(sett x) Aktiv

Noe Erosjon Litt

Ingen bekker er synlig innenfor sonen. Stor

sannsynlighet for at vannet er drenert mot bekken som renner rett øst for sonen.

Ingen X

Stort

Noe X

Inngrep Lite

Bakkeplanering, bekkelukking og drenering.

Ingen Alvorlig Middels Liten Flombølge/

oppdemming

Ingen

Andre forhold

(7)

1 2

Fløan

#

Bekk rett øst for kvikkleiresonen

(8)

Bilde 1

Bilde 2

Fløan

(9)

\\letti\vrmfelles\geir\kvikkleire\myr og auråsen\word.doc

Sone: Myr og Auråsen Arbeid utført av (navn/firma): NVE

(sett x)

Aktiv X

Noe Erosjon Litt

Det pågår noe erosjon med aktiv erosjon i de krappeste svingene langs hele Mæraselva. Erosjon har ført til en bunnsenkning på ca 0,5 m. Åpen leire vises flere steder.

Se bilde 1-8.

Ingen Stort

Noe

Lite X

Inngrep

Bekkelukking/drenering, se bilde 7.

Grunneier har sikret yttersving, se bilde 6.

Ingen Alvorlig Middels

Liten X

Flombølge/

oppdemming

Ingen boliger kan bli oversvømt lengre ned i vassdraget som følge av oppdemming/flombølge.

Ingen

Andre forhold

(10)

1 2 3 4

5 6 7

8

Myr Auråsen

#

Mæraselva

(11)

Bilde 1

Bilde 2

Myr og Auråsen

(12)

Bilde 3

Bilde 4

(13)

Bilde 5

Bilde 6

(14)

Bilde 7

Bilde 8

(15)

\\letti\vrmfelles\geir\kvikkleire\flæten\word.doc

Sone: Flæten Arbeid utført av (navn/firma): NVE

(sett x) Aktiv

Noe X

Litt Erosjon

I Myraelva pågår det noe erosjon med aktiv erosjon i de krappeste svingene. Leira er synlig og erosjon har ført til en bunnsenkning på ca 0,5 m. Se bilde 6.

Bilde 1 viser utløpet fra bekkelukking/drenering fra et boligfelt nord for jernbanen. Nyere utbygginger har ført til raskere avrenning, og det pågår noe erosjon med aktiv erosjon i de krappeste svingene i bekken nedstrøms utløpet av kulverten. Se bilde 1 og 2.

I bekken på bilde 4, 5, 7 og 8 pågår det litt erosjon.

Ingen

Stort

Noe X

Inngrep Lite

Bekkelukking/drenering som medfører rask avrenning fra boligfelt.

Ingen Alvorlig Middels

Liten X

Flombølge/

oppdemming

Ingen boliger kan bli oversvømt lengre ned i vassdraget som følge av oppdemming/flombølge.

Ingen

Andre forhold

(16)

Q

1 2 3 4 5 6

7 8 Flæten

#

M yraelva (M æraselva)

#

Vollselva

#

Utløp kulvert; rask avrenning fra boligområde nord for jernbanen

(17)

Bilde 1

Bilde 2

Flæten

(18)

Bilde 3

Bilde 4

(19)

Bilde 5

Bilde 6

(20)

Bilde 7

Bilde 8

(21)

\\letti\vrmfelles\geir\kvikkleire\voll\word.doc

Sone: Voll Arbeid utført av (navn/firma): NVE

(sett x) Aktiv

Noe X

Litt

Erosjon

Vollselva: Det pågår noe erosjon/litt erosjon på strekningen. Vannet er misfarget grått, se bilde 1-3.

Devlabekken: På øverste strekning av bekken pågår det litt erosjon, se bilde 4. Lengre ned pågår det noe

erosjon med aktiv erosjon i de krappeste svingene, se bilde 5.

Hilbekken: Bilde 6 viser yttersving hvor det pågår aktiv erosjon. Nedstrøms går bekken over en foss. Nedstrøms fossen pågår det noe erosjon med aktiv erosjon i de krappeste yttersvingene, se bilde 7.

Ingen

Stort Noe

Lite X

Inngrep

Vollselva: En slags flomvoll utført av grunneier, se bilde 1.

Devlabekken: Ingen

Hilbekken: Ingen Ingen

Alvorlig Middels

Liten X

Flombølge/

oppdemming

Vollselva: Ok kapasitet på E6-brua.

Oppdemming/flombølge vil ikke føre til oversvømmelser av E6, boliger eller annen infrastruktur.

Devlabekken og Hilbekken: Oppdemming/flombølge kan føre til oversvømmelse av jernbanen.

Ingen

Andre forhold

(22)

Se kvikkleiresonen "Flatla"

Se kvikkleiresonen "Vollan"

1 2 3

#

Vollselva

(23)

#

Devlabekken

#

Hilbekken 4 5 6 7

#

Se kvikkleiresonen "Vollan"

#

Foss/fjell

#

Jernbanen Q

(24)

Bilde 1

Bilde 2

Voll

Bilde 3

(25)

Bilde 4

Bilde 5

(26)

Bilde 6

Bilde 7
