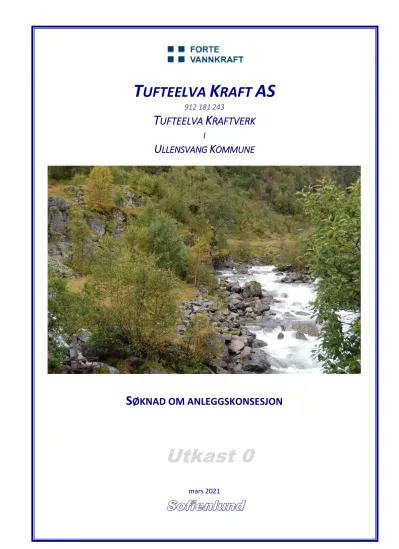

T UFTEELVA K RAFT AS

Utkast 0

T ^UFTEELVA K ^RAFT AS

912 181243

T ^UFTEELVA K ^RAFTVERK

I

U LLENSVANG K OMMUNE

S ØKNAD OM ANLEGGSKONSESJON

mars 2021

Sofienlund

Tufteelva Kraft AS .

Tufteelva Kraftverk

3529957_1_0 Side II

INNHOLDSFORTEGNELSE

1. SAMMENDRAG ... 1

2. GENERELLE OPPLYSNINGER ... 1

3. UTFØRTE FORARBEIDER ... 1

4. TEKNISK BESKRIVELSE AV ANLEGGET ... 2

4.1 BEGRUNNELSE ... 2

4.2 HVA SKAL BYGGES ... 2

4.3 NØDVENDIG HØYSPENNINGSANLEGG ... 2

4.4 SYSTEMLØSNING ... 3

4.5 SIKKERHET OG BEREDSKAP... 3

4.6 SIKKERHET MOT FLOM OG SKRED ... 3

4.7 T^EKNISK/ØKONOMISK VURDERING ... 3

5. VIRKNING FOR MILJØ, NATURRESSURSER OG SAMFUNN ... 4

5.1 AREALBEHOV ... 4

5.2 BEBYGGELSE OG BOMILJØ ... 4

5.3 INFRASTRUKTUR ... 4

5.4 FRILUFTSLIV OG REKREASJON ... 4

5.5 NATURMANGFOLD ... 4

5.6 A^NDRE NATURRESSURSER ... 4

5.7 SAMFUNNSINTERESSER ... 4

5.8 FORURENSNING, KLIMA OG MILJØMESSIG SÅRBARHET ... 4

6. AVBØTENDE TILTAK ... 5

7. OFFENTLIGE OG PRIVATE TILTAK (BERØRTE GRUNNEIERE) ... 5

8. INNVIRKNING PÅ PRIVATE INTERESSER ... 5

9. VEDLEGG ... 5

Tufteelva Kraft AS

Tufteelva Kraftverk

3529957_1_0 Side 1

3529957_1_0

1. SAMMENDRAG

Det søkes derfor om konsesjon til å bygge og drifte følgende konsesjonspliktige høyspenningsanlegg:

0. I kraftverket er det planlagt med en generator på 7,2 MVA ytelse med 6,6 kV merkespenning og blokkoblet til en 6,6/24 kV trafo med 7,5 MVA kapasitet og med tilhørende effektbryter og måletrafoer, blir plassert i eget høyspenningsrom.

1. 24 kV Jordkabel fra kraftstasjonen og frem til e-verkets koblingsanlegg, som er en strekning på 1,5 km. Her legges det en jordkabel av type TSLF 3 x 1 x 150 mm2 Al

De omsøkte planer er presentert i hhv vedlegg 2 og 3 hvor linjene er skissert inn på et elektronisk kart (M50).

2. GENERELLE OPPLYSNINGER

Tufteelva Kraft AS, har med brev fra OED datert 2013-april-05, fått endelig konsesjon til å bygge Tufteelva kraftverk i Odda kommune i Hordaland fylke, nå Ullensvang kommune, Vestland fylke.

OBOS Energi AS (OE) inngikk avtale med grunneierne og etablerte Tufteelva Kraft AS med org. nr.

914 121 868. OE ble dermed prosjekteier og byggherre for prosjektet. OE fikk også nye eiere i mai 2019 og i den forbindelse byttet firma navn til Forte Vannkraft AS (FV).

Norconsult AS er engasjert for å gjøre detaljert design inkludert detaljerte planer for miljø og landskap samt tekniske planer for kraftverket, og disse er nylig sendt NVE for godkjenning.

Det har vært utfordrende mht tilgjengelig nettkapasitet i Røldal, men er nå er ny transformator under bygging i Langhamar. Odda Energi er områdekonsesjonær, og det var en stund de som skulle være ansvarlig for dette nettanlegget noe også konsesjonen fra OED åpner for. Ettersom de ikke ønsker å eie produksjonsanlegg for Tufteelva kraft ble det likevel avklart at prosjektet skulle gjøre dette selv.

Tufteelva Kraft AS søker derfor herved om anleggskonsesjon i egen regi for å kunne bygge og drifte nødvendig 24 kV anlegg.

Forte Vannkraft AS med org. Nr. 912 181 243 søker på vegne av Tufteelva kraft as org. Nr. 912 181 243 i medhold av energiloven § 3-1 om anleggskonsesjon til å bygge, eie og driftehøyspenningsanlegg i forbindelse med dette anlegget.

Kontaktperson er: Einar Sofienlund, mobil 90944322, e-post: [email protected] Omsøkt løsning er gjort i samarbeid med områdekonsesjonær Odda Energi og Statnett.

3. UTFØRTE FORARBEIDER

Prosjektet Tufteelva kraftverk ligger i Røldal sentrum i Odda kommune. Odda Energi Nett AS har en 22 kV kraftlinje igjennom Røldal og hvor de også har innmating på sitt 22 kV nett fra koblingsanlegget til Røldal kraftverk. Odda Energi Nett AS har planlagt en ny 24 kV koblingsstasjon nede ved Langhamar, hvor det allerede er reservert et bryterfelt som avgang til Tufteelva kraftverk.

Det er beskrevet en jordkabel fra Tufteelva kraftverk og frem til det nye 24 kV koblingsanlegget på Langhamar. Dette blir da ca 1,5 km syd for det planlagte Tufteelva kraftverk hvor vi regner med å koble oss til på det nytte bryterfeltet på Langhamar.

Tufteelva Kraft AS

Tufteelva Kraftverk

3529957_1_0 Side 2

Odda Energi Nett AS har bekreftet at med de planlagte oppgraderingene har nettet tilstrekkelig kapasitet til å kunne motta effekten fra Tufteelva kraftverk og følgelig har Tufteelva Kraft AS inngått en nettilknytningsavtale med områdekonsesjonær Odda Energi Nett AS for dette prosjektet.

4. TEKNISK BESKRIVELSE AV ANLEGGET 4.1 Begrunnelse

Tufteelva Kraft AS har allerede nødvendig prosjektkonsesjon til å bygge kraftverket med vassinntak på ca kote 596 moh og med en fjelltunnel på ca 1,5 km ned til kraftverket som plasseres rett ovenfor E134.

Kraftverket er konsesjonssøkt med planer om å anlegge en 24 kV jordkabel ned til Langhamar. I tillegg vil vi trenge konsesjon for både 24 kV bryteranlegg i trafostasjon og 6,6 kV generator i kraftstasjonen.

Kraftverket må ha nettilkopling for å kunne levere energien til nettet.

4.2 Hva skal bygges

Tufteelva Kraft AS har allerede nødvendig prosjektkonsesjon til å bygge kraftverket med vassinntak på ca kote 596 moh og med en fjelltunnel på ca 1,5 km ned til kraftverket som plasseres rett ovenfor E134.

Kraftverket er konsesjonssøkt med planer om å anlegge en 24 kV jordkabel ned til Langhamar. I tillegg vil vi trenge konsesjon for både 24 kV bryteranlegg i trafostasjon og 6,6 kV generator i kraftstasjonen.

Det søkes anleggskonsesjon for å få tillatelse til å bygge, eie og drifte følgende utstyr:

Del 0: Kraftstasjon:

Tufteelva kraftverk med sine 6,6 MW installert effekt krever en maskinspenning på 6,6 kV for at det ikke skal bli altfor store strømmer i hovedføringene fra generator og frem til hovedtransformator.

Det søkes derfor om elektrisk konsesjon til å bygge, eie og drifte følgende utstyr:

 6,6 kV generator med en ytelse på 7,2 MVA. Generatoren vil bli blokkoblet med

 6,6 kV hovedtransformator med en ytelse på 7,5 MVA, og en omsetning på 6,6/22 kV og koblingsgruppen blir YNd11

 Det vil bli installert et standard metallkapslet 24 kV bryterfelt som vil få en avgang for produksjon og en avgang for utgående kabel samt en avgang for stasjonsforsyning. I tillegg må det inkluderes et felt for måletransformatorer som vist på vedlagte Enlinjeskjema.

Del 1: 24 kV krafttilkopling

Gjeldende strekningen Tufteelva Kraftstasjon – Langhamar:

Det søkes anleggskonsesjon for å få tillatelse til å bygge, eie og drifte følgende utstyr:

 Det er planlagt å legge en 24 kV kabel type TSLE med 3 x 1 x 150 mm2 Al. Lengde på denne kabelen fra stasjonen og ned til Langhamar koblingsstasjon, som på kart er målt til ca 1,5 km.

Vi velger da å grave ned en 24 kV kraftledning i bakken på denne strekningen. Teknisk sett finner vi det enklest å legge 24 kV kabelen i Ø160 mm kabeltrekkerør slik at kabelen trekkes forsiktig igjennom rørene etter at anleggsarbeidene er gjennomført. Alternativt kan kabelen også legges i sand. For de 2 bropasseringene er det avtale med broeier at disse kan festes under bro med nødvendig sikring av kabel.

4.3 Nødvendig høyspenningsanlegg

Det søkes ikke om konsesjonspliktige HS-anlegg utenom det som er nødvendig for et småkraftverk.

Tufteelva Kraft AS

Tufteelva Kraftverk

3529957_1_0 Side 3

3529957_1_0

4.4 Systemløsning

Valgt løsning legger til rette for planlagt maksimal effekt for kraftverket. Det er ikke planlagt forbruk utover det som er nødvendig for drift av anlegget.

4.5 Sikkerhet og beredskap

Kraftverket har en maksimal effekt som utgjør en veldig liten del av produksjonen i området. Vi anser anlegget som uviktig i sammenheng med beredskap.

4.6 Sikkerhet mot flom og skred

Tufteelva, omtrent fra kraftstasjon til Røldalsvatnet, ble kartlagt av Skred AS 15. februar 2017. Rapporten viser at flom med gjentaksintervall på 200 år er 135 m3/s i Tufteelva, noe som gir vannstand nedstrøms stasjon på ca. 413 m.o.h. Kraftstasjonens maskinsaldekke legges på kote 421,5 og jordkabel er planlagt utenfor den videre flomsonen.

Norconsults skredundersøkelser av kraftstasjonstomta som ble utført 19.11.19 og med rapport datert 20.05.20, konkluderer med at kraftstasjonen plasseres i sikkerhetsklasse S1 iht. TEK17, og at kraftstasjonsområdet har akseptabel sikkerhet mot snø- og sørpeskred, steinsprang og jord- og flomskred for denne sikkerhetsklassen. Tilsvarende for tilhørende jordkabel.

Vi vurderer derfor ikke skade på nettanlegget i tilknytting til flom eller skred.

4.7 Teknisk/økonomisk vurdering

Det er kun vurdert alternativ 1 med en nedgravd jordkabel som aktuell løsning tvers igjennom Røldal sentrum. Det er den private kraftverkseieren som selv betaler for HS-anlegget og det er en del av investeringen for kraftverket.

Investeringskostnader for alle vurderte alternativer Alternativ 1, omsøkt løsning, jordkabel

Utbyggingskostnad kr 2,1 mill kr Drifts- og vedlikeholdskostnader

Med valg av jordkabel vil kostnadene til drift/vedlikehold være små, estimert til kr 50 000/år.

Endring i nettap

Dette vurderes som ikke relevant for søknaden Endring i avbruddskostnader

Dette vurderes som ikke relevant for søknaden Estimat av endringer i flaskehalskostnader Dette vurderes som ikke relevant for søknaden Sparte spesialreguleringskostnader

Dette vurderes som ikke relevant for søknaden Verdien av ny produksjon

Verdien av ny strømproduksjon beregnes ut fra en estimert produksjon på ca. 20 GWh/år. Dette gir en verdi årlig på 8,3 mill kr/år ved en strømpris på 40øre/kWh. NVEs kraftprisbane er benyttet, og her estimeres kraftprisen til å ligge mellom 38 og 42 øre gjennom hele analyseperioden mellom 2020 til 2040.

Om man regner sum kraftsalg for 18 år i perioden 2022-2040 får man totalt ca 150 mill kr.

Tufteelva Kraft AS

Tufteelva Kraftverk

3529957_1_0 Side 4

Restverdi

Vi beregner minimum 40 års levetid på kabelanlegget og har som utgangspunkt at anlegget drives videre som før etter 2040.

Sparte reinvesteringer

Dette vurderes som ikke relevant for søknaden Kostnader knyttet til rivning

Dette vurderes som ikke relevant for søknaden

5. VIRKNING FOR MILJØ, NATURRESSURSER OG SAMFUNN 5.1 Arealbehov

Arealbehovet til nedgraving av jordkabel er kommunisert med grunneiere og omtalt i detaljplan for Tufteelva kraftverk. Kabelen vil i hovedssak graves ned i eksisterende infrastruktur (vei, elveforbygging) og så vidt vi har fått opplyst ikke i konflikt med andre prosjekt eller arealplaner.

5.2 Bebyggelse og bomiljø

Det er i dag flere nedgravde kabler i samme området og tilhørende infrastruktur plassert like ved. Til tross for at det bebyggelse i nærområdet vurderer tiltakshaver at tiltaket ikke vil medføre spesielle tilleggskonsekvenser for dette. 5.3 Infrastruktur

Jordkabel skal legges i og ved eksisterende infrastruktur og vil ikke komme i konflikt med disse slik dette er planlagt i en driftsituasjon. Når kabelen skal graves ned blir det en midlertidig anleggsperiode der eventuelle tiltak og tilpassinger blir iverksatt for dette.

5.4 Friluftsliv og rekreasjon

Som tidligere opplyst blir hoveddelen av jordkabel lagt i eksisterende infrastruktur. Deler av veinettet er nyttet i tur- sammenheng for lokale mosjonister i Røldal, men tiltaket vil ikke begrense eller medføre konsekvenser for dette etter en utbygging.

5.5 Landskaps og kulturminne

Vi har vært i kontakt med kulturminneansvarlig for Tufteelva kraft, Vestland Fylkeskommune, og fått avklart at dette ikke er i konflikt med eventuelle kulturminne. For jordkabelen er det gjort et tilleggssøk i: kulturminnesok.no, samt vurdert lokale kart for dette. Her har det fra tidligere vært en eldre ferdselsvei; «Slep Røldal», som vi har fått opplyst og tilpasset jordkabeltrase slik at vi ikke kommer i konflikt med dette.

5.6 Naturmangfold

Dette forholdet er også omtalt i detaljplanen for Tufteelva kraftverk. Det er ikke påvist viktige miljø- eller biologiske- verdier som blir påvirket negativt av tiltaket.

5.7 Andre Naturressurser

Det er ikke kjennskap til at tiltaket vil kunne påvirke andre naturressurser negativt.

5.8 Samfunnsinteresser

Tiltaket vil stimulere til produksjon av ny fornybar energi samt medføre verdiskaping og skatteinntekter lokalt og regionalt.

5.9 Forurensning, klima og miljømessig sårbarhet

Transformatoren inneholder olje som i fall ved lekkasje eller havari vil bli oppsamlet av oljesumpen. Det forventes ikke andre vesentlig avfallsmengder ved tiltaket. Avfall behandles etter gjeldende regelverk.

Tufteelva Kraft AS

Tufteelva Kraftverk

3529957_1_0 Side 5

3529957_1_0

6. AVBØTENDE TILTAK

Utbyggingen er planlagt gjennomført så skånsomt som mulig og i tett dialog med grunneiere og berørte parter. Søker ser ikke behov for øvrige avbøtende tiltak.

7. OFFENTLIGE OG PRIVATE TILTAK (BERØRTE GRUNNEIERE) Prosjektet er ikke avhengig av andre tiltak som er nødvendige for at prosjektet skal gjennomføres.

8. INNVIRKNING PÅ PRIVATE INTERESSER

Grunn- og fallrettseierne langs kabeltraséen til Tufteelva kraftverk som er direkte berørt er som listet opp.

Aktuell strekningen mellom kraftstasjonen og nettilkopling berører dette følgende gårds og bruksnummer og grunneiere:

- 26/3 Gunnlaug Berge, Bygdavegen 30, 5760 Røldal, tlf.: ... 959 86 939 - 23/31 Statens vegvesen region vest, Askedalen 4, 6863 Leikanger, tlf.: ... 2207 3000 - 23/30 Ullensvang Kommune, Tyssedalsvegen 16, 5750 Odda, tlf.: ... 5365 4000 - 23/1 Ullensvang Kommune, Tyssedalsvegen 16, 5750 Odda, tlf.: ... 5365 4000 - 28/31 Ullensvang Kommune, Tyssedalsvegen 16, 5750 Odda, tlf.: ... 5365 4000 - 28/46 Røldal Suldal Kraft, Roalkvamvegen 118, 4244 Nesflaten, tlf.: ... 5279 2000 - 28/21 Røldal Suldal Kraft, Roalkvamvegen 118, 4244 Nesflaten, tlf.: ... 5279 2000 - 30/131 Røldal Suldal Kraft, Roalkvamvegen 118, 4244 Nesflaten, tlf.: ... 5279 2000 - 30/4 Røldal Suldal Kraft, Roalkvamvegen 118, 4244 Nesflaten, tlf.: ... 5279 2000 Vi har igjennom grunneierkontakten Lars Seim, vært i direkte kontakt med grunneierne og de har ikke noe imot de fremlagte planer så lenge det lagges kabel nedgravd i bakken.

Signerte avtaler med berørte grunneiere kan ettersendes.

9. VEDLEGG

Vedlegg 1 – Regionkart, Oversiktskart og detaljkart 24 kV linje Vedlegg 2 – Bygg langs traseen

Vedlegg 3 – Tilkoblinger byggestrøm Vedlegg 4 – Arrangement kraftstasjon Vedlegg 5 – Enlinjeskjema

Vedlegg 6 - Nettilkoplingsavtale

Tuf t eel va K raf t AS

Tufteelva Kraftverk

3529957_1_0 Side 6

Vedlegg 1 - Regionkar t

På kartet nedenfor angis hvor prosjektområdet er:

Prosjektområde
