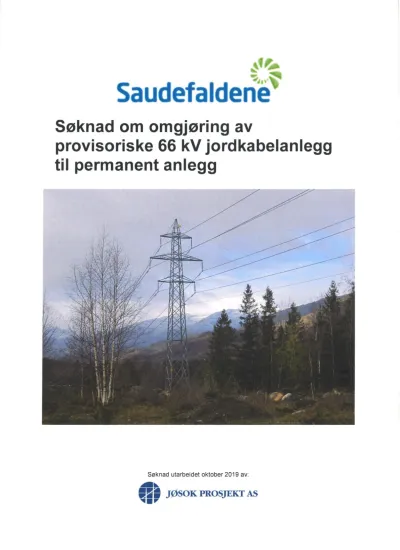

(1)

Saudefaldene

Søknad om omgjøring av

provisoriske 66 kV jordkabelanlegg til permanent anlegg

Søknad utarbeidet oktober 2019 av:

...-~

Ill ... JØSOK PROSJEKT AS

(2)

A/S Saudefaldene

Søknad om omgjøring av provisoriske 66 kV jordkabler til permanent anlegg

,.,.,.

:'

"""

Saudef a Idene'

Forord

I

sammendrag

Statnett SF skal bygge ny 420 kV ledningen Sauda - Lyse, rive 300 kV ledningen Sauda - Hylen og oppgradere 300 kV ledningen Sauda - Saurdal til 420 kV. I den forbindelse er det behov for å gjøre 66 kV luftledningene spenningsløse ved krysningspunktet. For å unngå utkobling av abonnenter samt tap av kraftproduksjon, må den ene kursen kables.

Det er et ønske fra Saudefaldene AS og Statnett SF at denne kabelen blir en permanent løsning. Dette gir da muligheten for at en kan benytte kabelen ved vedlikehold av

overliggende sentralnett slik at en får en kortest mulig nedetid for abonnementer samt minst mulig tap av produksjon.

Konsesjonssøknaden er utarbeidet av Jøsok Prosjekt AS på vegne av Saudefaldene AS.

t6{ ₀ ^- ^ÅO/C(

Sauda den ... ./

(i

Svein llstad

Daglig leder i Aktieselskabet Saudefaldene

(3)

A/S Saudefaldene

,,,;.

~ :"I

Saudefalderie \

Innhold

1. Generelle opplysninger 1

1.1 Opplysninger som søkeren 1

1.2 Kontaktinformasjon 1

1.3 Hva søkes det om 1

1.4 Hva er det A/S Saudefaldene søker om 2

1.5 Konsesjoner som blir påvirket av tiltaket 2

1.6 Eier og driftsforhold 2

2 Begrunnelse for tiltaket 2

3 Beskrivelse av løsning 3

3.1 Oversikt over dagens system 3

3.2 Beskrivelse av det provisoriske anlegget en ønsker å beholde 4

4 Tekniske spesifikasjoner 6

5 Arealbruk og rettigheter 7

6 Kostnader 7

7 Nærføringer, elektromagnetiske felt og helse 8

8 Forholdet til miljø, natur og samfunn 8

9 Avbøtende tiltak 8

Vedlegg:

1. Utdrag fra konsesjonssøknad Lyse - Sauda

2. Enlinjeskjema og prinsippskisse (Unntatt offentligheten) 3. Kabelgrøft for kryssing av 300 kV og 66 kV

4. Informasjon om prosjektet 5. Avtale grunneier 1

6. Avtale grunneier 2

7. Eksisterende avtale grunneier 2

8. Brev Sauda kommune, Rogaland Fylkeskommune, Fylkesmannen i Rogaland 9. Uttalelse fra Fylkesmannen i Rogaland

10. Uttalelse fra Fylkeskommunen i Rogaland 11. Uttalelse fra Sauda kommune

(4)

NS Saudefaldene

,.,...

== ,_

Saudefalderie"

1. Generelle opplysninger

1.1 Opplysninger som søkeren

NS Saudefaldene produserer, overfører og selger elektrisk kraft. Kraftverkene er lokaliser i Sauda kommune. Selskapet ble etablert i 1913 og har produsert kraft fra 1919. Selskapet er i dag eid av Orkla Energi AS med 85% og Sunnhordaland kraftlag med 15%. Selskapet driver 6 kraftverk med tilhørende overføringsanlegg på 300/66/22/12 kV, reguleringsanlegg, nettanlegg m.v.

Kraftverk:

Sønnå H: 212,4 MW Sønnå L 62,5 MW Dalvatn: 35,4 MW Storlivatn: 48 MW Svartkulp: 3,9 MW Kleiva: 3,8 MW Storli 0,62 MW.

1.2 Kontaktinformasjon

A/S Saudefaldene Besøksadresse:

Postadresse:

Telefon:

Organisasjonsnr.:

Vangsnes, 4200 Sauda Vangsnes, 4200 Sauda 52 78 80 00

915 729 290

Spørsmål om konsesjonssøknaden kan rettes til følgende kontaktpersoner:

AIS Saudefaldene Jøsok Prosiekt AS Kontaktperson Karl Anders Fløgstad Sigurd Henjum Halsnes

E-post: Karl-anders. floastadta>saudefaldene. no Siaurd. HalsnesOilJosok-orosiekt. no

Tlf 97080249 973 06 843

Eventuelle høringsuttalelser til konsesjonssøknaden kan sendes til:

Norges Vassdrags- og energidirektorat.

NVE, PB 5091 Majorstua, 0301 OSLO.

Tlf +47 22 95 95 95

1.3 Hva søkes det om

Det søkes her om følgende tillatelser for de anlegg som er omtalt og spesifisert i kapittel 2 og 3 av konsesjonssøknaden:

A) Anleggskonsesjon:

I medhold av lov av 29.06.90 nr. 50 «Energiloven»§ 3-1 søkes det om anleggskonsesjon for bygging og drift av de anlegg som er spesifisert i kapittel 3 og 4 i konsesjonssøknaden.

(5)

A/S Saudefaldene

Saudefalderie ~'~ ~

Saudefaldene har avtaler med berørte grunneiere for gjennomføring av tiltaket. Videre har de forelagt tiltaket for fylkesmannen i Rogaland, Rogaland fylkeskommune og Sauda kommune, som ikke har innvendinger. Jamfør vedlagte uttalelser og avtaler.

1.4 Hva er det A/S Saudefaldene søker om

A/S Saudefaldene søker om å beholde det provisoriske kabelanlegget som blir etablert for å muliggjøre Statnett sin bygging av 420 kV ledningen Lyse - Sauda, riving av 300 kV Sauda - Hylen og oppgradering av 300 kV ledningen Sauda - Saurdal til 420 kV. Dette er for å sikre at Saudefaldene kan opprettholde produksjon og leveranse av kraft.

1.5 Konsesjoner som blir påvirket av tiltaket

66 kV kraftledning - Storlivatn - Sauda transformatorstasjon: NVE 201201568-1 420 kV kraftledning - Lyse - Sauda: NVE 201303412;201702299

o Utdrag fra konsesjonssøknad se vedlegg 1

1.6 Eier og driftsforhold

A/S Saudefaldene skal eie og drifte anlegget.

2 Begrunnelse for tiltaket

Det er besluttet å legge et av ledningssettene i kabel på 66 kV-ledningen Storlivatn - Sauda i jordkabel for to spenn slik at Statnett SF kan bygge 420 kV-ledningen Lyse - Sauda, rive 300 kV-

ledningen Hylen - Sauda til 420 kV, oppgradere 300 kV-ledningen Sauda - Saurdal til 420 kV.

Det er et ønske fra Saudefaldene og Statnett SF å få beholde denne provisoriske kabelen slik at ved vedlikeholdsarbeid eller annet arbeid i nærheten har muligheten til å fremdeles produsere og en ikke trenger stenge ned kraftverkene. Det er også nettkunder som blir berørt av dette og det er krevende å kunne etablere øy drift ved eventuelle utkoblinger av ledningen.

Ved at en beholder anlegget er en ikke avhengig av å grave opp igjen kabelen og ta vekk anlegget som er etablert.

Statnett SF påtar seg alle kostnader for anlegget, slik at tiltaket ikke vil påvirke nett-tariff for Saudefaldene.

(6)

A/S Saudefaldene

Saudefalderie-. ~·~

3 Beskrivelse av løsning

Figur 1 - Anleggets beliggenhet

Ledningen blei satt i drift i 2014 og ble bygd som 2-kurs ledning med 594 Al59 fra Storlivatn til Sauda transformatorstasjon på 8 km. Siste 500 m inn til Sauda transformatorstasjon går det to sett 1200 mm² PEX-isolerte kabler.

(7)

A/S Saudefaldene

:::

,,~

~

Saudefalderie ~

Figur 2 - Flyfoto av anleggets beliggenhet

3.2 Beskrivelse av det provisoriske anlegget en ønsker å beholde

Ved mast 51 er det endestrekk og en vil koble fra ledningen videre mot mast 52. Ledningen vil bli loopet ned på avleder og videre bort på kabelendemuffene. Kabelen vil bli ført ned masten og forlagt i kabelgrøft ca. 360m til mast 53 (se figur 4). Kabelen blir festet opp masten og kabelendemuffe og avledere blir montert i masten. I mast 53 blir det montert løsning for splitting/isolering (vist i figur 3).

Det blir loopet fra kabelendemuffene via avleder og opp på ledningen for å muliggjøre drift på

ledningen, men samtidig som at spennene mellom mast 51 og 53 er spenningsløse. Dette muliggjør at en kan jobbe sikkert i området der Statnett SF skal oppgradere ledningen, samtidig som Saudefaldene sine abonnenter ikke blir strømløse og en kan få ut noe produksjon fra kraftverkene i

ombyggingsperioden.

(8)

A/S Saudefaldene

:;

,,~ ,_

Saudefalderie ~

Dagens løsning CM w kul Al lin)"' dot< 5bl ul!un:,,s Mi-I p,3,

Atbn~skill1~ *b!~~

av plarugt art-1.

···(JIGW

Fremtidig løsning

• • •

OPGW ••••..••••...•••••••

f I ^f ^j

--~

Figur 3 - Prinsippskisse av løsning (se vedlegg 2)

Figur 4 - Kebeltrese (se vedlegg 3)

(9)

A/S Saudefaldene

~·r.;_

Saudefalderie ~

4 Tekniske spesifikasjoner

Mast 51 Mast 53

M51 sett i linjeretning

M51 sett fra siden

M52 sett i linjeretning

M52 sett fra siden Figur 5 - Mast 51 og 53. med inntegnet kabelføringer og avledere

(10)

NS Saudefaldene

,,,.,.

~

"' Saudefalderie'

Spesifikasjon

Type

Jordkabel (TSLF 72,5 kV 3x1x1200) PEX isolert 1-leder kabel

Systemspenning 66 (72,5 kV)

Strømførende 3x1x1200 mm²Al. (strømføringsevne 780A, 89 MINA) leder

Forlegning Kabelkanal og i ordinær grøft.

5 Arealbruk og rettigheter

Dette tiltaket berører to grunneiere:

Kommune Gnr Bnr

Sauda, Rogaland (1135) 45 6 Sauda, Rogaland (1135) 45 7

Det er inngått avtale med de to grunneierne (se vedlegg 5,6 og 7).

6 Kostnader

Ved etablering av anlegget er det kjøpt inn nødvendig materiell for å utføre arbeidet.

Kostnadene for etablering av dette anlegget er om lag 4 000 000,-.

Saudefladene og Statnett SF ser på det som sannsynlig at det vil bli behov for dette anlegget i forbindelse med vedlikehold og reparasjon av overliggende nett.

A

beholde kabelen frakoblet eksisterende liner gir minimale ekstra kostnader. Demontering av kabelanlegget på en slik måte at materiellet kan lagres for fremtidig bruk er beregnet til 650 000,-. Lagerkostnader vill ligge på om lag 10 000,- årlig. Reetablering og demontering av kabelanlegget vil komme på om lag 1 300 000,- per gang.

Dette er kostnader som kan unngås ved å beholde kabelanlegget som det er.

(11)

A/S Saudefaldene

··~

::: ~

Saudef a Idene'

7 Nærføringer, elektromagnetiske felt og helse

Det er ikke bygninger i nærheten som vil bli påvirket av magnetfelt fra de 66 kV jordkablene som blir forlagt mellom mast nr. 51 og nr. 53. Denne jordkabelen blir etablert i et område som har flere ledninger av høyere spenningsnivå over og erstatter to spenn med luftledning. Det er derfor ikke beregnet magnetfelt for de nye 66 kV jordkablene.

8 Forholdet til miljø, natur og samfunn

De nye 66 kV jordkablene som blir forlagt mellom mast nr. 51 og nr.53 blir lagt i et område som allerede er bebygd med overføringsanlegg for elektrisk energi. Jordkabelen skal i hovedsak bli forlagt langs eksisterende vei. Det vil derfor være begrensende virkninger for miljø, natur og samfunn.

Vedlagt ligger uttalelser fra Fylkesmann i Rogaland, Fylkeskommunen i Rogaland og Sauda kommune (se vedlegg 9, 10 og 11).

9 Avbøtende tiltak

Det er ikke behov for noen avbøtende tiltak.
