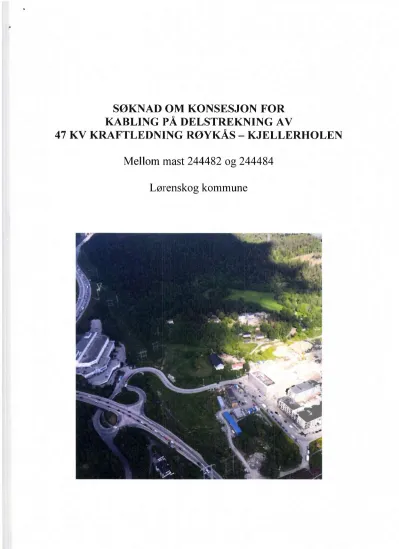

SØKNAD oM KONSESJON FoR KABLING PÅ DELSTREKNING AV

47 KV KRAFTLEDNING RØYKÅS — KJELLERHOLEN Mellom mast 244482 og 244484

Lørenskog kommune

f, -

« in M

st’ 5 “

‘vi: ““"‘ “å 44,

"'~”.‘ fll* ‘

.w7- ‘W

. 5‘ A-

m f,

'1

G

MV; .

324;

A

(2)

Søknad om konsesjon for kabling på delstrekning av 47 kV Røykås - Kjellerholen, mellom mast 244482 Rev: mars. 2017

og 244884 Side: 1 av 21

INNHOLDSFORTEGNELSE

SAMMENDRAG 4

1. REGULERINGSPLAN FOR OMRÅDET 5

2. GENERELLE OPPLYSNINGER 7

2.1 SØKER - HAFSLUND NETT AS 7

2.2 TILLATELSE SOM SØKES 7

2.3 ANLEGGETS BELIGGENHET 9

2.4 GJELDENDE KONSESJON SOM BERØRES 9

2.5 SAMTIDIGE SØKNADER ELLER ALLEREDE GITTE TILLATELSER 9

2.6 EIER- OG DRIFTSFORHOLD 9

2.7 NØDVENDIGE TILLATELSER FRA OFFENTLIGE MYNDIGHETER ETTER ANNET

LOVVERK 10

2.7.1 Kulturminneloven 10

2.7.2 Forurensningsloven 10

2.7.3 Plan og bygningsloven 10

2.8 TIDSPLAN FOR GJENNOMFØRING 10

3. UTFØRTE FORARBEIDER 11

3.1 KONTAKT MED ANDRE INSTANSER 11

3.2 KONTAKT MED GRUNNEIERE 11

3.3 TRASEVURDERINGER 11

3.4 REDEGJØRELSE OM EVENTUELLE KONSEKVENSANALYSER 12

4. BESKRIVELSE AV ANLEGGENE 13

4.1 BEGRUNNELSE 13

4.1 .1 O-alternativet 13

4.2 BESKRIVELSE AV HVA SOM SKAL BYGGES 13

4.2.1 Kabelanlegg og endemast 13

4.2.2 Andre anlegg 13

4.3 TEKNISKE OPPLYSNINGER OMSØKT ANLEGG 14

4.3.1 Eksisterende anlegg som skal rives 14

4.3.2 Kabelanlegg 15

(3)

Søknad om konsesjon for kabling på delstrekning av 47 kV Røykås 4 Kjellerholen, mellom mast 244482 Rev: mars. 2017

og 244884 Side: 2 av 21

4.4 NØDVENDIGE HØYSPENNINGSANLEGG 16

4.5 ALTERNATIVE LØSNINGER 16

4.6 SYSTEMLØSNING 16

4.6.1 Begrunnelse for valg av systemløsning 16

4.6.2 Forsyningssikkerhet og spenningskvalitet 16

4.6.3 Tiltakets innvirkning på forventet forbruk og produksjon 16

4.6.4 Tiltakets innvirkning på eksisterende og fremtidig nettstruktur 16

4.6.5 Andre tiltak i kraftsystemet som kan påvirke tidspunkt og gjennomføring 16

4.7 SIKKERHET OG BEREDSKAP 16

4.7.1 Naturgitte skader 16

4.7.2 Anleggets plassering, planløsning og utforming 16

4.7.3 Tilgang til anlegget, reservemateriell, reparasjonstider 17

4.8 TEKNISK/ØKONOMISK VURDERING 17

4.8.1 lnvesteringskostnader nytt kabelanlegg 17

4.8.2 Estimat reinvesteringskostnad og økonomisk restlevetid dagens linje 18

4.8.3 Driftskostnader, nettap, nettariff 18

5. VIRKNINGER FOR MILJØ, NATURRESSURSER OG SAMFUNN 19

5.1 AREALBRUK 19

5.1.1 Arealbehov 19

5.1.2 Fordeling av arealtyper som båndlegges 19

5.1.3 Byggeforbudssoner 19

5.1.4 Forholdet til andre offentlige og private planer 19

5.2 BEBYGGELSE OG BOMILJØ 19

5.3 INFRASTRUKTUR OG BIANLEGG 20

5.4 FRILUFTSLIV OG REKREASJON 20

5.5 LANDSKAP OG KULTURMINNER 20

5.6 NATURMANGFOLD 20

5.7 ANDRE NATURRESSURSER 20

5.8 SAMFUNNSINTERESSER 20

5.8.1 Sysselsetningseffekter 20

5.8.2 Behov for varer og tjenester lokalt og regionalt 20

5.8.3 Inntekter til lokalsamfunnet som følge av skatteregimet. 20

5.9 LUFTFART OG KOMMUNIKASJONSSYSTEMER 20

5.10 UTSLIPP OG FORURENSNING 21

6. AVBØTENDE TILTAK 21

7. OFFENTLIGE OG PRIVATE TILTAK 21

(4)

Søknad om konsesjon for kabling på delstrekning av 47 kV Røykås - Kjellerholen, mellom mast 244482 og 244884

8. VIDERE HØRINGSPROSESS

9. INNVIRKNING PÅ PRIVATE INTERESSER 9.1 ERSTATNINGSPRINSIPP

9.2 GRUNNEIERFORHOLD

9.2.1 Overenskomst Hafslund Nett - grunneier 9.2.2 Berørte grunneiere

Rev: mars. 2017 Side: 3 av 21

21

I9

— l\)I\Jl0

._¢.—->—A

VEDLEGG

Vedlegg 1 Kart over omsøkt trase Vedlegg 2 Snitt av kabelanlegg Vedlegg 3 Prinsippskisse endemast

Vedlegg 4 Høringsbrev og innkomne innspill

Vedlegg 5 Dokumentasjon på betalingsviljen til Lørenskog Vinterpark AS

(5)

Søknad om konsesjon for kabling på delstrekning av 47 kV Røykås - Kjellerholen, mellom mast 244482 RCVZ mars. 20 l 7

og z44ss4 . _

Side. 4 av 21

SAMMENDRAG

Ved Skårer-Øgarden i Lørenskog kommune har Lørenskog Vinterpark AS planer om å bygge en innendørs Vinterpark. Planområdet har en utbredelse på ca. 130 daa og berører eksisterende dobbeltkurs 47kV kraftledning Røykås - Kjellerholen. På bakgrunn av dette ønskes kraftlinjene lagt som kabel i bakken mellom mast 244482 og 150 meter nord for mast 244483. 1 tillegg ønskes eksisterende kabelanlegg fra avkjøring Luhrtoppen til mast 244482 flyttet til ytterkant av planområdet.

Strekningen som ønskes kablet går fra kabelendemast (244482) ved Skårer-Øgarden, til endemast 150m nord for mast 244483 (totalt ca. 355 meter). Tiltaket ansees som en forlengelse av eksisterende kabelanlegg og omfatter kabling av linjene Røykås -

Kjellerholen 1 og 2. Kablene fra Røykås transformatorstasjon er i dag avsluttet i endemast 244482, hvor ca. 125 meter av eksisterende kabelanlegg ønskes flyttet. Sammenlagt omfatter tiltaket en strekning på 480 meter.

På bakgrunn av dette søker Hafslund Nett konsesjon til kabling og flytting av overnevnt strekning. Fremdrift og utkoblingsvindu vil avgjøre om eksisterende endemast kan gjenbrukes, eller om det må etableres en ny endemast. Det søkes derfor om begge alternativene. Mastetypen vil være den samme.

Tiltaket har små konsekvenser for miljø, naturressurser og samfunn. Akershus fylkeskommune har gitt tilbakemelding om at nærmere utredning av forholdet til automatisk fredede kulturminner ikke ansees som nødvendig.

På samme strekningen legges det ny l2kV kabel som forsyning til Lørenskog Vinterpark.

Dette gjøres i henhold til områdekonsesjon Hafslund Nett har som distribusjonsnetteier.

Det er inngått en utbyggingsavtale mellom Lørenskog Vinterpark AS og Hafslund Nett AS som regulerer tekniske og økonomiske forhold i forbindelse med kablingsprosjektet.

Kostnadene til prosjektet dekkes i sin helhet av Lørenskog Vinterpark AS.

Eiendommen som blir berørt eies av Lørenskog Vinterpark AS, og er innenfor det avsatte planområdet.

(6)

Søknad om konsesjon for kabling på delstrekning av 47 kV Røykås - Kjellerholen, mellom mast 244482

og 244884

Figur 1-1 Illustrasjon Lørenskog Vinterpark.

1. REGULERINGSPLAN FOR OMRÅDET

I /\

1 [f] \‘\

í/f

I

1/ fl'

/I f'

V. I DI

,i]

4 4/

2' `\_

I, "

a' ~~,

,4

/

- I

' _ /

I 1/

/l 1'eGN1=oRx1.-xnncc

r .I PIA)‘-0GBYG~IINGSl.(NE.\'§I2-5

f - _ _' v h, ,;‘-_‘ __ LÉHÃÉSIÉLTLEBG

!L‘:1?‘.‘TtL-_. T3» - "-177' 1/ ._ _ jpnjaiflaçgan

4.4- .3,

_ l_$Z]§‘6Ifl.¢¥ifl' _ ha-ugfiinusaaz

DEE“;

i. I . . .

a_!»'c:an'lg'g'u:IsI!_r:'l:g'mI'Lgtuu-.I':g

" 7 `

I ä L VKGK§`IIELYIS

»

,

[:1

_/ :in -""“'

I J.(I§.\STllZ'KlTl

‘'7 a

V \\ u_'l'Itng

z” "` ' " 7\ I.EfKlXr'\”mVSIO0G\'.el$K:K}

I‘, I ._r:iJ:-1:-uxiaeisynogmixzg

`/ P!..AS»OGHYGN'lN(§l_OVB~I§«§1l-Sogl3«6

Figur 1-1 Arealplankart.

\“

\I

/f /

(/

E'E.\S\3‘§0.'€E‘l

IZEZI Flu

$3..‘

7iI:"A hexagram:

url an-mhxauiu

"" Avkjusal

Ö Edmund: nmidmus

STIZKSSQIDOLIR

444444 Hawclinnbegnnaaniangruse m

(7)

Søknad om konsesjon for kabling på delstreknlng av 47 kV Røykås ~ Kjellerholen, mellom mast 244482 og 244884

Det regulerte omrâdet er vist i arealplankartet figur 1-2, sist revidert 30.7.l5. Området reguleres til:

Bebyggelse og anlegg

Samferdselsanlegg og teknisk infrastruktur Grønnstruktur

Hensynssoner

Bestemmelsesomrâder

Plankart og reguleringsbestemmelsene for Lørenskog Vinterpark er hentet fra Lørenskog kommune sitt planregister, og har planidentitet 025. Ikrafttredelsesdatoen for tiltaket er satt til 09.09.2015, med gjennomføringsfrist 09.09.2020.

Høyspentanlegget Røykås - Kjellerholen l og 2 omfattes i reguleringsplanen under hensynssoner, med følgende beskrivelse:

Det tillates ikke tiltak innenfor hensynssone for høyspent, uten godkjenning fra linjeeier.

Høyspentlinje H3 70-2 innenfor byggeområder skal i nødvendig grad være lagt i bakken før det gir igangsettingstillatelse innenfor planområdet.

(8)

Søknad om konsesjon for kabling på delstrekning av 47 kV Røykås ~ Kjellerholen, mellom mast 244482 RCVI mars. 2017

og 244884 Side: 7 av 21

2. GENERELLE OPPLYSNINGER

2.1 SØKER - HAFSLUND NETT AS Søkers navn: Hafslund Nett AS

Org. nr: NO 980 489 698 MVA Organisasjonsform: Aksjeselskap

Adresse: Postboks 990 Skøyen, 0247 Oslo Kontaktperson: Ivar Bredesen

Søker er netteier Hafslund Nett AS (HN), som er et datterselskap i Hafslund ASA.

Hafslund Nett har anleggskonsesjon for å bygge og drive regionalnettet i Akershus, Oslo og Østfold fylker, samt omsetningskonsesjon som netteier. Kraftoverføringen i nettet består av kraft som er produsert i Solbergfoss samt i Akershus Krafts og Hafslund Produksjons kraftstasjoner i Akershus og Østfold samt kraft tatt ut fra / levert til nabo- regionalnettet. Nettkunder i HNs regionalnett er nettselskap inkludert HN, samt større industribedrifter.

Regionalnettet består av 1949 km luftledninger / kabler med spenning 132

/

66

/

50

/

33 kV og 169 transformatorstasjoner med transformering til 22 kV og 1 1 kV spenningsnivå.

Maksimalt forbruk i regionalnettet for Oslo, Akershus og Østfold vinteren 2015

/

2016 ble målt til 4932MW.

2.2 TILLATELSE SOM SØKES

Hafslund Nett AS søker herved om tillatelse i medhold av lov av 29. juni 1990 nr.50 (Energiloven) § 3-1 med tilhørende forskrift av 7. desember 1990 nr. 959 om følgende tiltak:

0 Enkeltkursjordkabel 132(145) kV TSLF 3 x 1 x 1600 mm2 A1, lengde 355 meter, til erstatning for luftlinjen Røykås - Kjellerholen 1

0

Enkeltkursjordkabel 132(145) kV TSLF 3 x 1 x 1600 mm2 Al, lengde 355 meter, til erstatning for luftlinjen Røykås - Kjellerholen 2

0

Flytting av eksisterende enkeltkurs jordkabel 66(72,5) kV TSLF 3 x 1 x 1600 mm”

Al, lengde 125 meter, Røykås - Kjellerholen 1

0

Flytting av eksisterende enkeltkursjordkabel 66(72,5) kV TSLF 3 x 1 x 1600 mm2 Al, lengde 125 meter, Røykås — Kjellerholen 2

0

Oppføring av kabelendemast, 150 meter nord for 244483

0

Sanering av 47 kV linje fra mast 244482 og 150 meter nord fra mast 244483, totalt ca. 360 meter.

Omsøkt trase er vist i vedlegg 1. Grøftesnitt er vist i vedlegg 2 og prinsipptegning endemast er vist i vedlegg 3.

Etter kablingstiltaket vil forbindelsene bestå av følgende:

(9)

Søknad om konsesjon for kabling på delstreknmg av 47 kV Røykås ~ Kjellerholen, mellom mast 244482 Rev: mars. 2017

og 244884 Side: 8 av 21

Røykås - Kjellerholen 1

0 Ca. 3200 meter 66 (72,5) kV TSLF 3xlx1600 mm2 Al 0 Ca. 355 meter 132 (145) kV TSLF 3X1x1600 mm2 Al 0 Ca. 4400 meter enkeltkurs 47 (52) kV 405 FeA1 0 Hele anlegget vil drives på 47 kV

Røykås - Kjellerholen 2

Ca. 3200 meter 66 (72,5) kV TSLF 3xlxl 600 mm2 Al Ca. 355 meter 132 (145) kV TSLF 3x1x1600 mm2 Al Ca. 4400 meter enkeltkurs 47 (52) kV 405 FeAl Hele anlegget vil drives på 47 kV

Nærmere beskrivelse av anleggene er vist i kapittel 4.

(10)

og 244884 Side: 9 av 21

2.3 ANLEGGETS BELIGGENHET Kabelanlegget er i Lørenskog kommune.

m-_ r i i H‘ :M _'_“ i k 4 V I . .t_ ‘V

i i .-u.. » J .- f- -~ å ~. v’.~ ”Ill

z 'Ill (da, __~__, .` _ ,- a». ._ -. ' f ~ _ ,- Å- Htifl, ` _

1,' II ]"l 'X "\__ Lahyénpgmoen‘ 'få —' ' _ ' ,KJe"emden

\ '\ :"l / ' 1‘ ' ` -~ ’a_‘V ` ^ 'Lan.:.u: Hum. - . valued _ ' .

. i V _ l . Å m . - _. ' _.`

(i I. . /II “7‘Vestlo 'i i l \\ - ' i k ' -' '- ' ‘P

~,_ _, = . I, ( \‘ L... X '

' f . >- I , . — . -

è _ I] l I' : 'i n.-tr:-A I_»A-Ninja X 4

._ I 4 ll l- ioxevud S' ; _ . nu få: `

i, \,.' 3 Lån Eksisterende lufl1in'e "

(O, kscewc _ . _

g,,,5u,,,,I\ '1-' Røykås Kjellerholen

. .-’\ l. i -«I _ - _ ‘-

H* ' ,’\::St‘t_)\:ner-l' 'p e

\\ \_k ,\\ \‘l I. Å m `

f 7 ‘am 'a ' ”'.‘:‘?"”“‘ " '°"“

Fosäurfri ‘. i I 5" ' ‘I '

1 —,« .f _ ‘. ,.

g -i ] ' c.“w'3'—' . ~ _ ;,_ 1

êln-cgsxua m i -v t. ,.a . 'vi h f.‘ _: whom U I i

__-1;. Nyn kabelanlegg (480m) _ A . La

v- R¢ykés- vqeuerhoaen i .j Y"ab°'°" _°'“f_5' M.

vI --' i 4.3 g i, i. -.1/a"9erut;\; '_ f ,-; i ‘ X‘:

fbrlten _, f: . 'k ` 4

'=~ ~ —- “J 'f _ “_ u Eksisterende

i ' å!!! can! on

w —. ,_ --,_ v : - Kabelendemast

' - fe . . ,

Høybråten kgren§lu__>§' i gumflm ,_` /V I - f,If' i I

_.\._ t) ,;_.__~a i .i j* -IJI f: ‘\_ __ -’ » ~~ \

__, m _{__,} _I _z ₄ _{_} _ I , _I _f , Eksisterende kabelanlegg i

g Raykés-Kjellerholen

nobsrua’ kV — f . .» ”> " ~.

‘ '3'.” “.\:«j='vv‘ah-.{vw.i.9- '(4 . 7 —.

f Roykas TS '

n_. =í< ‘Knur-_s _{. - .n'}

"'~ ’ i I

. w

Figur 2-1 Oversiktskart.

2.4 GJELDENDE KONSESJON SOM BERØRES Følgende konsesjoner berøres:

0 Eksisterende konsesjon på Røykås - Kjellerholen, NVE referanse 201504174-2

2.5 SAMTIDIGE SØKNADER ELLER ALLEREDE GITTE TILLATELSER Det er ingen andre samtidig søknader eller allerede gitt tillatelser som påvirker tiltaket.

Det vil sendes inn F OS-søknad til systemansvarlig Statnett om tiltaket.

2.6 EIER- OG DRIFTSFORHOLD

Kraftledningen og kabelanlegget vil eies og drives av Hafslund Nett AS.

(11)

Søknad om konsesjon for kablrng på delstrekning av 47 kV Røykås - Kjellerholen, mellom mast 244482 Rev: mars. 2017

°g 244884 Side: 10 av 21

2.7 NØDVENDIGE TILLATELSER FRA OFFENTLIGE MYNDIGHETER ETTER ANNET LOVVERK

Tiltaket må avklares med følgende lover:

0 Kulturminneloven 0 Forurensningsloven 0 Plan og bygningsloven 2.7.1 Kulturminneloven

Det er rettet henvendelse til Akershus fylkeskommune og Fylkesmannen i Oslo og Akershus vedrørende kulturminner og arkeologisk uttalelse for området.

Akershus fylkeskommune (Seksjon kulturminnevern) skriver i sin uttalelse at det er mange kjente kulturminner i området, men potensialet for å gjøre funn av automatisk fredede kulturminner der tiltaket skal gjennomføres ansees som lavt grunnet topografien.

En nærmere utredning av forholdet til automatisk fredede kulturminner ansees derfor ikke som nødvendig. Svarbrev fra Akershus fylkeskommune er tatt med i vedlegg 4.

Fylkesmannen i Oslo og Akershus har ingen konkrete merknader. Svarbrev fra Fylkesmannen i Oslo og Akershus er tatt med i vedlegg 4.

2.7.2 Forurensningsloven Støv og støy

Under byggingen vil det være alminnelig anleggsstøy og støvmengder. Det gjelder i forbindelse med graving av grøfter, transport av masser og utstyr, osv.

Avhentin av kraftlednin en

I forbindelse med riving/demontering av kraftledningen vil materiellet bli tatt hånd om etter gjeldene forskrifter.

2.7.3 Plan og bygningsloven

Anlegg som er godkjent etter Energiloven er unntatt fra krav om vanlig saksbehandling, ansvar og kontroll, jfr. Forskrift om byggesak, § 4-3.

2.8 TIDSPLAN FOR GJENNOMFØRING

Arbeidene med anlegget startes opp når en har fått konsesjon for tiltaket.

Rivingen av eksisterende høyspentmaster skjer etter at kabelanlegget er ferdig og satt i drift.

Fremdriftsplan vil bli utarbeidet.

(12)

og 244884 Side: ll av 21

3. UTFØRTE FORARBEIDER

3.1 KONTAKT MED ANDRE INSTANSER Følgende instanser har vært kontaktet i forarbeidene:

0 Lørenskog kommune

0 Lørenskog kommune vann og avløp 0 Akershus fylkeskommune

0 Fylkesmannen i Oslo og Akershus 0 Akershus Energi

0 Statnett

0 Statens vegvesen 0 Telenor

Vedlegg 4 viser høringsbrev og innkomne merknader. Kort oppsummerte har de gitt følgende tilbakemeldinger:

0 Lørenskog kommune — Tilstrekkelig overdekning og magnetfeltet bør tas hensyn til. I tillegg gjøres det oppmerksom på reguleringsbestemmelsene for Lørenskog Vinterpark

§4 <<Vassdrag>>, samt godkjenning av NVE til flom og områdestabilitet i planprosessen.

0 Lørenskog kommune vann og avløp - Ingen vann- og avløpsledninger i området.

0 Akershus fylkeskommune - Nærmere utredning av forholdet til automatisk fredede kulturminner ansees ikke som nødvendig. Varsling i henhold til kulturminneloven §, 2.

ledd.

0 Fylkesmannen i Oslo og Akershus - Har ingen merknader til tiltaket.

0 Telenor - ikke svart

0 Akershus Energi — Fjernvarmetrase inn til området vil komme fra sør/sør-øst og ikke i konflikt med ny høyspent trase.

0 Statnett - Krever tilstrekkelig avstand til eksisterende mastefundament slik at ikke kabelanlegget kommer i konflikt ved fundamentutskifting eller ved rehabilitering. De krever og en løsning som reduserer faren for påkjøring av mastene. Det planlegges å etablere støttemur i stedet for autovern langs veien.

0 Statens vegvesen - Har ingen merknader til tiltaket.

3.2 KONTAKT MED GRUNNEIERE

Tiltaket berører kun eiendom (gnr/bnr) 106/196 som eies av Lørenskog Vinterpark AS (Selvaag bolig ASA).

3.3 TRASEVURDERINGER

De eksisterende 47kV luftlinjene går i dag tilnærmet parallelt med Statnett sin 300kV luftlinje LO47l. Den omsøkte traseen vil i hovedsak etableres under eller i nærheten av

(13)

°% 244844 Side: 12 av 21

denne, i eksisterende byggeforbudsbelte for L047l. Utbygger har hatt kontakt med Statnett for avklaringer og retningslinjer for nærføring til deres anlegg.

Dersomjordtråden mellom mast 0047 og 0048 skades, eller graves over, skal denne byttes i sin helhet mellom mastene.

Traseen legges i sin helhet innenfor planavgrensningen for reguleringsplanen til tiltaket og berører kun eiendom 106/196 (gnr/bnr).

Andre traseer vil medføre at en berører helt nye områder i Lørenskog og ansees derfor som ikke aktuelt.

. l , _ i: ` i 11/ xx?

å \_\_. /

x /

, Ax

(.

/

Ali“.-"1 ifmx' Nye -UIlV!AtI!e,'

’t””’ Fllielendc 47lVknbkI 9,3;

F igur 3-] Oversiktskart med planavgrensning for tiltaket

J01‘-k\'StA‘me" f» {35,5.N,,,,,,]

mu

3.4 REDEGJØRELSE OM EVENTUELLE KONSEKVENSANALYSER

Det er ikke gjort noen egne konsekvensanalyser for å kartlegge mulige skadevirkninger av tiltaket.

Tiltaket er kabling av en eksisterende kraftledning, slik at skadevirkningene er svært begrensede.

(14)

Søknad om konsesjon for kabling på delstrekning av 47 kV Røykås ~ Kjellerholen, mellom mast 244482 RCVI mars. 2017

og 244884 Side: 13 av 21

4. BESKRIVELSE AV ANLEGGENE

4.1 BEGRUNNELSE

Anlegget ønskes bygget for at Lørenskog Vinterspark AS skal kunne gjennomføre sine planer om bygging av Lørenskog Vinterpark.

4.1.1 O-alternativet

Dersom tiltaket ikke gjennomføres vil ikke Lørenskog Vinterpark AS kunne bygge ut området. Dette da eksisterende kraftlinje kommer i konflikt med det nye bygget.

4.2 BESKRIVELSE AV HVA SOM SKAL BYGGES

4.2.1 Kabelanlegg og endemast

Omsøkt anlegg er en del av 47 kV dobbeltkurs regionalnetts forbindelse mellom Røykås og Kjellerholen. Strekningen over planområdet for Lørenskog Vinterpark (fra mast 244482) skal legges om til jordkabel. Kabelanlegget vil bestå av totalt to kabelsett, med dimensjon 3xlxl600 mm2 Al. Kabelanlegget som skal flyttes forlegges i lstk 8hulls betongkanal (125 meter). Nytt kabelanlegg forlegges i åpen grøft/løsmasse med 2 meter innbyrdes avstand mellom kabelsettene (ca. 355 meter).

Det etableres en kabelendemast ca. 150 meter nord for mast 244483.

Eksisterende kabelanlegg fra avkjøringen til Lørenskog Vinterpark til mast 244482 flyttes til ytterkant av planområdet.

De eksisterende mastene, 244482 og 244483, vil demonteres/rives. Alternativt benyttes mast 244482 i nytt mastepunkt (endemast).

Det nye kabelanlegget skjøtes mot eksisterende kabelanlegg fra Røykås, på vestsiden av innkjøringen til Lørenskog Vinterpark, ca. 125 meter inn på den nye traseen (ved overgangen mellom støpt betongkanal og åpen grøft/løsmasse).

Det nye kabelanlegget søkes isolert for spenning Un=l32/Um=145 kV.

4.2.2 Andre anlegg

Det er ikke behov for nye veier for å gjennomføre det omsøkte tiltaket.

Det er ikke behov for masseuttak for å gjennomføre det omsøkte tiltaket. Eventuelt masseoverskudd fra etablering av grøftene vil leveres til godkjent mottak.

Det vil bli etablert en mindre riggplass i forbindelse med etablering av kabelanlegget, for lagring av kabeltromler og annet materiell. Dette vil etableres på Lørenskog Vinterpark AS sin tomt. Det vil ikke komme nye byggverk i tilknytning til det omsøkte tiltaket.

(15)

4.3

4.3.1 Eksisterende anlegg som skal rives

Tabellene nedenfor viser data for det anlegget

Tabell 4-1 Eksisterende anle som skal rives.

Data for eksisterende anle g Len de linetrase som fjernes Antall master som fjernes Antall kurser (linesett) Strømførende liner er kurs J ordline

B

eforbudsbelte

Maksimal kontinuerlig driftsspenning Maks belastning pr. linesett, ref. 47 kV, -20 °C og ledertemp på 50 grader

TEKNISKE OPPLYSNINGER OMSØKT ANLEGG

som skal rives.

Ca. 360 meter 2 stk.

2 stk.

3x1x240 FeAl 42/7 50 mm Cu

10 m til hver side for lin'ens senter 47 kV

1 174 A

Tabell 4-2 Eksisterende bæremast som skal rives.

Data for eksisterende bæremast Antall master

Mastetype Traverser Total ha de

Antall kurser (linesett) Strømførende liner er kurs Jordline

B eforbudsbelte

Maksimal kontinuerlig driftsspenning

1 stk.

Fagverk i galvanisert stål, 1965 Fagverk i alvanisert stål, lassisolatorer 15 meter

2 stk.

3x1x240 FeAl 42/7 50 mm Cu

10 m til hver side for lin`ens senter 47 kV

Tabell 4-3 Eksisterende endemast som skal rives/ 'enbrukes Data for eksisterende endemast

Antall master Mastet e Traverser Total høyde

Antall kurser (linesett) Strømførende liner er kurs Jordline

B eforbudsbelte

Maksimal kontinuerlig driftsspenning

1 stk.

Fa verki alvanisert stål

Fa verk i alvanisert stål, lassisolatorer 21 meter

2 stk.

3x1x240 Feral 42/7 50 mm Cu

10 m til hver side for lin`ens senter.

47 kV

(16)

å

Bilde 4-1 Dagens kraftledning, kabelendemast 244482

4.3.2 Kabelanlegg

Tabellene nedenfor beskriver kabelanlegget. Omsøkt trase er vist i vedlegg 1.

Vedlegg 2 viser snitt av kabelanlegget.

Tabell 4-4 Beskrivelse av omsøkt kabelanle g, Rø kås - K 'ellerholen I 0 2 T e kabel

Maksimal kontinuerli e driftss ennin Normal kontinuerli e driftss ennin Frekvens

Antall kurser Kabelsett r. kurs Traselen de B eforbudsbelte T e isolas`on Jordtråd r. kurs

Termisk grenselast pr. kabelsett, ved 47 kV, 15 °C jordtemp. og 90 °C ledertemp.

Overdekning 0,5 meter.

Termisk resistivitet til 'ord 1,3 W/mk

TSLF 1600 mmz Al 145 kV

47 kV 50 Hz 2

1 355 meter

2 meter til hver side for kablene PEX

lx70mm2 Cu

900A (lukket kappe/skjerm)

(17)

og 244884 Side: 16 av 21

4.4 N ØDVEN DIGE HØYSPENNIN GSAN LEGG

Det er ikke behov for andre høyspenningsanlegg enn det som er beskrevet i søknaden.

4.5 ALTERNATIVE LØSNINGER

Det er ingen alternative løsninger utover å forlenge kabelanlegget i retning eksisterende luftledning, samt flytte traseen til ytterkant av planområdet.

4.6 SYSTEMLØSNING

4.6.1 Begrunnelse for valg av systemløsning

Det skal legges kabel med tverrsnitt 1600 mm2 Al, av hensyn til overføringskapasiteten.

Det legges 132 (145) kV kabler med hensyn på beredskap, samt mulig fremtidig overgang til l32kV driftsspenning. Hafslund Nett har standardiserte kabeltyper med tilgjengelig beredskapsmateriell på lager.

4.6.2 F orsyningssikkerhet og spenningskvalitet

Kabelanlegget vil ikke ha innvirkning på forsyningssikkerheten eller spenningskvaliteten.

4.6.3 Tiltakets innvirkning på forventet forbruk og produksjon

Tiltaket vil ikke ha noen innvirkninger i forhold til forventet forbruk eller produksjon.

4.6.4 Tiltakets innvirkning på eksisterende og fremtidig nettstruktur Tiltaket har ingen innvirkning på eksisterende eller fremtidig nettstruktur.

4.6.5 Andre tiltak i kraftsystemet som kan påvirke tidspunkt og gjennomføring Tidspunktene for arbeider på kabelanlegget vil tilpasses andre tiltak som er planlagt i nettet.

4.7 SIKKERHET OG BEREDSKAP

4.7.1 Naturgitte skader

Det er ingen fare for at naturgitte skader kan inntreffe på kabelanlegget.

4.7.2 Anleggets plassering, planløsning og utforming

Kabelanleggets plassering, inkludert endemast, er valgt ut i fra eksisterende luftledning og mulige føringsveier.

(18)

Søknad om konsesjon for kabling på delstrekning av 47 kV Røykås - Kjellerholen, mellom mast 244482 Rev: mars. 20 l 7

“g 244834 Side: 17 av 21

De to kursene legges med 2 meter lysåpning,jfr. snittene i vedlegg 2, for den delen som omfattes som nytt kabelanlegg (ca. 355 meter). Dette medfører høyere

overføringskapasitet pr. kabelsett da varmepåvirkningen minimeres. I tillegg sikrer dette at ikke begge kursene graves over ved eventuelle graveuhell. Kablene forlegges i åpen

grøft/løsmasse. Eksisterende kabelanlegg som flyttes (ca. 125 meter) etableres i betong kanal, tilsvarende eksisterende anlegg under veien (avkjøring Luhrtoppen).

Det benyttes en kabelendemast i fagverk som dimensjoneres etter gjeldende regler og forskrifter. Kabelendemasten plasseres ca. 150 meter nord-øst for eksisterende mast 244482. Plasseringen er gjort med hensyn til linjeretningen til eksisterende luftlinje, samt områdets utnyttelse.

4.7.3 Tilgang til anlegget, reservemateriell, reparasjonstider

0 Det er god tilgang til veier ved anlegget året rundt dersom det blir behov for

reparasjoner og feilretting i ekstraordinære situasjoner. Endemasten er tenkt plassert inntil parkeringsplass.

0 Ved endemasten legges det ca. 6 meter slakk på kabelen. Dette sikrer ekstra kabellengde ved eventuell utskifting av kabelendemuffer.

0 Ved feil på en kabelendemuffe vil det ta 2-3 dager å skifte ut denne. Reparasjonstiden ved feil på en kabel er avhengig av feiltype. Dersom feilen medfører utskifting av en kortere del av kabelen, vil reparasjonstiden være 4-5 dager.

4.8 TEKNISK/ØKONOMISK VURDERING

4.8.1 Investeringskostnader nytt kabelanlegg

Nedenfor har en satt opp et kostnadsoverslag for det konsesjonspliktige anlegget. Tallene er basert på kontakt med leverandører og erfaringstall fra tilsvarende prosjekter.

Rø kâs - K'ellerhoIen 1 o 2

Materiell kabeltrase 2 200 000

Kabeltrekking 450 000

Kommunikasjon/ DL 200 000

Gravearbeider 1 950 000

Demontering / riving av luftlinje 350 000

Materiell og oppføring av endemast 2 100 000

Prosjektledelse/ oppfølging 750 000

Prosjektering / adm. entreprenør 550 000

Reserveutst r 250 000

Totale kostnader 8 800 000

Kostnadene vil dekkes av nyttehaver Lørenskog Vinterpark AS. Vedlegg 5 viser dokumentasjon for betalingsgaranti fra Lørenskog Vinterpark AS.

(19)

Søknad om konsesjon for kabling på delstrekning av 47 kV Røykås — Kjellerholen, mellom mast 244482 Rev: mars. 2017

og 244884 Side: 18 av 21

4.8.2 Estimat reinvesteringskostnad og økonomisk restlevetid dagens linje

Dagens luftledning er fra 1965, dvs. 51 år gammel. Antatt levetid for denne ledning er 80 år, slik at ny kraftledning vil måtte settes opp om 29 år. Eksisterende kabelendemast

244883 er oppført i 2008, og har en antatt resterende levetid på 72år.

Reinvesteringskostnaden er estimert for mastene som skal erstattes med kabelanlegget. På grunn av kort strekning er det vanskelige å bruke kostnad pr kilometer linje. En har

istedenfor sett på kostnaden pr. mastepunkt. Enhetsprisene for en slik kort strekning blir høye da det er få mastepunkt å fordele kostnadene på. I praksis ville en ha reinvestert hele Strekningen; Røykås - Kjellerholen, og ikke bare den første masten. I en slik situasjon vil kostnadene pr. mastepunkt bli lavere.

Tabellene nedenfor viser estimerte reinvesteringskostnader når en kun skifter ut en mast.

Tallene er basert på erfaringstall.

Fundament 100 000

Master og linemateriell 250 000

Montasje 150 000

Demontering av luftlinje 100 000 Planle in rosektledelse 250 000 Totale reinvesterin skostnader: 850 000

Økonomisk restlevetid er antatt å være null da ledningen er i fra 1965.

4.8.3 Driftskostnader, nettap, nettariff

0

Driftskostnader vil ikke øke som følge av tiltaket.

0 Tiltaket medfører ingen flaskehalskostnader.

0

Overføringsevnen til kabelanlegget er større eller lik eksisterende anlegg på forbindelsen Røykås - Kjellerholen, slik at det er ingen økning i nettapene.

0

Tiltaket medfører ingen endringer i avbruddskostnadene.

0

Forskutterin g av reinvestering er ikke relevant for dette tiltaket.

0 Saneringskostnader er vanskelig å anslå. Det å fjerne linjene og mastene tar under en uke.

Lørenskog Vinterpark AS vil dekke samtlige kostnader, slik at Hafslund Nett sine kunder ikke vil bli belastet. Tiltaket har ingen innvirkning på nett tariffen.

(20)

og 244884 Side: 19 av 21

5. VIRKN IN GER FOR MILJØ, N ATURRESSURSER OG SAMFUNN

5.1 AREALBRUK

5.1.1 Arealbehov

Direkte arealbruk for tiltaket tilsvarer bredden på hele kabelgrøften, den totale bredden er 2,4 meter. Traselengden er ca. 355 meter, slik at arealbehovet blir 850 m2.

Eksisterende kabelanlegg, ca. 125 meter, flyttes. For denne strekningen vil arealbehovet være uforandret, 250 mz. Eksisterende endemast rives og erstattes i nytt mastepunkt, en bæremast saneres. Netto blir det en mast mindre. Dette reduserer arealbehovet med 15-20 mz.

5.1.2 Fordeling av arealtyper som båndlegges

Arealbehovet som båndlegges er parkeringsplass/fellesområder innenfor områdets planavgrensning, disponert av Lørenskog Vinterpark AS.

5.1.3 Byggeforbudssoner

Dagens kraftledning har en klausulert byggeforbudssone på totalt 20 meter bredde, det vil si 10 meter til hver side fra kraftledningens senter. Kabelanleggene krever

byggeforbudssone på 2 meter fra ytterste kabel ved forlegning i støpt betongkanal.

For endemasten vil det fortsatt være byggeforbudssone på 10 meter til hver side.

5.1.4 Forholdet til andre offentlige og private planer

Nedgravingen over Lørenskog Vinterpark AS er en del av rekkefølgebestemmelsen og reguleringsplanen for området, luftlinjen legges i bakken for å muliggjøre utbygging av Lørenskog Vinterpark.

Utover det har planene ingen konsekvenser for andre offentli ge og private planer.

5.2 BEBYGGELSE OG BOMILJØ

Ved å legge luftledningen i bakken, forbi Lørenskog Vinterpark, kan området bygges ut.

Det er ingen bebyggelse som blir berørt av kablingstiltaket. Nærmeste bebyggelse ligger ca. 18 meter fra kabelanleggets ytterkant. Magnetfeltstyrken er høyest rett over

kabelanlegget og avtar tilnærmet eksponentielt med avstanden fra kabelanlegget.

Magnetfeltet fra kabeltraseen vil ha langt mindre utstrekning til siden enn det dagens linje har under, etter like belastningsforhold. Det er ingen bebyggelse som blir berørt av magnetfelt større enn utredningsgrensen.

(21)

Søknad om konsesjon for kabling på delstrekning av 47 kV Røykås - Kjellerholen, mellom mast 244482 REV: mars. 2017

og 244884 Side: 20 av 21

5.3 INFRASTRUKTUR OG BIANLEGG

Tiltaket vil ikke ha noen direkte innvirkninger på annen infrastruktur eller bianlegg.

Kablingstiltaket medfører kryssing/nærføring til Statnett sin 300kV luftlinje. Avstandene vil uansett ikke være forskriftsstridig da Røykås - Kjellerholen bygges som kabel i bakken, og det vil kun være byggeforbudsbelte som blir berørt. Kryssing og nærføring gjøres etter krav og retningslinjer gitt av Statnett.

Kryssing og nærføring av øvrige eksisterende lavspent- og høyspentkabler gjøres etter krav og retningslinjer gitt av netteier, Hafslund Nett.

5.4 FRILUFTSLIV OG REKREASJON

Tiltaket har ingen innvirkning på friluftsliv og rekreasjonsområder.

5.5 LAN DSKAP OG KULTURMINNER

Det er ikke kjent at en berører noen automatiske fredete kulturminner. Det er ikke stilt krav om å gjennomføre § 9 undersøkelser langs traseen i forbindelse med kablingstiltaket.

Fjerning av luftledninger medfører en positiv konsekvens for landskapet.

5.6 N ATURMANGFOLD

0 Tiltaket har ingen innvirkning på naturmangfoldet.

0 Tiltaket berører ingen naturvemområder eller inngrepsfrie områder.

5.7 ANDRE NATURRESSURSER Tiltaket berører ingen andre naturressurser.

5.8 SAMFUNNSINTERESSER

5.8.1 Sysselsetningseffekter

Tiltaket vil ha små sysselsetningseffekter.

5.8.2 Behov for varer og tjenester lokalt og regionalt

Kabelmateriellet vil ikke kunne leveres lokalt/regionalt. Selve anleggsarbeidene, og flytting/etablering av endemast, kan utføres av lokale selskaper.

5.8.3 Inntekter til lokalsamfunnet som følge av skatteregimet.

Det vil ikke være inntekter til lokalsamfunnet som følge av skatteregimet.

5.9 LUFTFART OG KOMMUNIKASJONSSYSTEMER Anlegget vil ikke påvirke luftfarten eller kommunikasjonssystemer.

(22)

f

Søknad om konsesjon tor kabling på delstrekning av 47 kV Røykås - Kjellerholen, mellom mast 244482 Rev: mars. 2017

“g 244884 Side: 21 av 21

5.10 UTSLIPP OG FORURENSNIN G

Det er ingen fare for utslipp eller forurensning for det omsøkte tiltaket.

6. AVBØTENDE TILTAK

Kabelanlegget etableres i støpt betongkanal for deler av strekningen der

fremkommeligheten må opprettholdes under anleggsperioden, ved byggingen av Lørenskog Vinterpark.

Ellers vil det ikke bli gjort noen avbøtende tiltak.

7. OFFENTLIGE OG PRIVATE TILTAK

Det er ikke behov for noen offentlige tiltak for at kabelanlegget kan etableres.

8. VIDERE HØRINGSPROSESS

Da tiltaket er en konsekvens av en større utbygging i området, i tillegg til at anlegget kun berører Lørenskog Vinterpark sin eiendom 106/196 (gnr/bnr), bes det om at videre høring av tiltaket unnlates. Det er under forarbeidene innhentet høringsuttalelse fra følgende etater, jfr. kapittel 3.1: Lørenskog kommune, Lørenskog kommune vann og avløp, Akershus fylkeskommune, Fylkesmannen i Oslo og Akershus, Akershus Energi, Statnett, Statens vegvesen og Telenor.

9. IN N VIRKNING PÅ PRIVATE INTERESSER

9.1 ERSTATNINGSPRINSIPP

Ved at en erstatter en eksisterende luftledning med kabel, og flytter anlegget til ytterkant av planområdet, har tiltaket positiv effekt for grunneier. Hafslund Nett gir ingen erstatning til berørte grunneiere som følge av tiltaket.

9.2 GRUNNEIERFORHOLD

9.2.1 Overenskomst Hafslund Nett - grunneier

I forbindelse med etablering av kabelanlegget skal det inngås overenskomst mellom Hafslund Nett og berørte grunneiere. Hafslund Nett benytter standard overenskomstf”

Avtale om rettigheter og plikter til bygging, drift og vedlikehold av kabelanlegg”.

Overenskomsten gir Hafslund Nett stedsvarig rett til å ha kablene liggende i grunnen.

Videre reguleres rettigheter og plikter for Hafslund Nett og grunneier i driftsfasen.

9.2.2 Berørte grunneiere

Tabellen nedenfor viser berørte eiendommer og grunneiere. Det er inngått overenskomst for eiendommen.

Gnr/Bnr Hjemmelshaver/fester Post adresse Post nr.

106/196 Lørenskog Vinterpark AS PB 33, Øvre Ullern 0311
