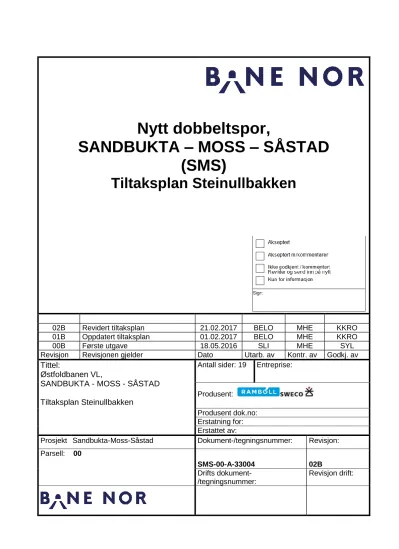

Nytt dobbeltspor,
SANDBUKTA – MOSS – SÅSTAD (SMS)
Tiltaksplan Steinullbakken
02B Revidert tiltaksplan 21.02.2017 BELO MHE KKRO
01B Oppdatert tiltaksplan 01.02.2017 BELO MHE KKRO
00B Første utgave 18.05.2016 SLI MHE SYL
Revisjon Revisjonen gjelder Dato Utarb. av Kontr. av Godkj. av Tittel:
Østfoldbanen VL,
SANDBUKTA - MOSS - SÅSTAD Tiltaksplan Steinullbakken
Antall sider: 19 Entreprise:
Produsent:
Produsent dok.no:
Erstatning for:
Erstattet av:
Prosjekt Sandbukta-Moss-Såstad Dokument-/tegningsnummer: Revisjon:
Parsell: 00
SMS-00-A-33004 02B
Drifts dokument- /tegningsnummer:
Revisjon drift:
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
2 av 20
SMS-00-A-33004 02B
21.02.2017
Revisjon 02B
Dato 21.02.2017
Utført av Beate Løland
Kontrollert av Michael Rene Helgestad/Kim Rudolph-Lund Godkjent av Kristoffer Krosby
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
3 av 20
SMS-00-A-33004 02B
21.02.2017
Innholdsfortegnelse
1 SAMMENDRAG ... 5
2 INNLEDNING ... 6
1.1 Bakgrunn og beliggenhet ... 6
1.2 Tidligere undersøkelser ... 6
1.3 Geologiske og hydrogeologiske forhold ... 7
3 UTFØRTE ARBEIDER ... 7
3.1 Miljøteknisk grunnundersøkelse ... 7
3.1.1 Beskrivelse av jordprofilet ... 9
3.2 Vurderingsgrunnlag ... 9
3.2.1 Vurderingskriterier for PAH-forbindelser med foreslått normverdi ... 11
4 FORURENSNINGSSITUASJONEN ... 12
4.1 Resultater fra de kjemiske analysene ... 12
4.2 Vurdering av forurensning i forhold til tiltak og arealbruk ... 15
5 TILTAKSPLAN ... 16
5.1 Miljømål ... 16
6 HÅNDTERING AV MASSER OG VANN VED GJENNOMFØRING AV TILTAKET ... 16
6.1 Håndtering av forurenset masse ... 16
6.2 Håndtering av vann ved gjennomføring av tiltaket... 17
6.3 Risiko for spredning under gravearbeider ... 17
6.4 Kontroll og overvåkning ved gjennomføring av tiltak ... 17
7 RAPPORTERING ... 18
7.1 Sluttrapport for masser ... 18
7.2 Vannrensing og vannbehandling ... 18
8 REFERANSER ... 19
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
4 av 20
SMS-00-A-33004 02B
21.02.2017
FIGURER
Figur 1. Oversiktsbilde over tiltaksområdet. For fullstendig oversikt over tiltaksområdet med målestokk henvises det til tegninger gjengitt i Tabell 7. Kilde: ArcGIS ... 6 Figur 2. Oversiktskart over type løsmasser innenfor tiltaksområdet (merket med rødt).
Tiltaksområdet er preget av fyllmasser (grå farge i kartet). For fullstendig oversikt over
tiltaksområdet med målestokk henvises det til tegninger gjengitt i Tabell 7... 7 Figur 3. Viser oversikt over prøvepunkter for VA arbeider og sikring i Steinullbakken. Antatt utgravningsområder er vist med blå linje. For fullstendig oversikt over tiltaksområdet med målestokk henvises det til tegninger gjengitt i Tabell 7. Kilde: Kartverket ... 8 Figur 4. Viser påvist forurensning i Steinullbakken. Punktene er markert med farge tilsvarende høyeste tilstandsklasse påvist i prøvene fra 0 til 4 meter. Prøvepunkt hvor det ble påvist forhøyet konsentrasjoner over foreslått/justert normverdi er indikert med en hvit stjerne. Antatt utgravningsområder er vist med blå linje. Punktene SU3 og SU4 utgikk grunnet kabler i bakken.
For fullstendig oversikt over tiltaksområdet med målestokk henvises det til tegninger gjengitt i Tabell 7. Kilde: Kartverket ... 15
TABELLER
Tabell 1. Oversikt over sjakter, type masser, prøvedyp og prøvenummerering ... 9 Tabell 2. Miljødirektoratets tilstandsklasser for forurenset grunn (iht. TA 2553/2009), med vurderingsgrad oppgitt i mg/kg TS. ... 10 Tabell 3. Aksepterte tilstandsklasser iht. arealbruk (s = spredning, h= helse) ... 10 Tabell 4. Foreslåtte normverdier for PAH-forbindelser og Rambøll Swecos forslag til justering av foreslåtte normverdier. ... 11 Tabell 5. Sammenligning av analyseresultater for jordprøver med normverdier, foreslåtte
normverdier, justerte foreslåtte normverdier og tilstandsklassene gitt i Miljødirektoratets veileder TA-2553/2009. Prøvene fra punkt SU1-SU5 i Steinullbakken, Moss kommune. ... 13 Tabell 6. Sammenligning av analyseresultater for jordprøver med normverdier, foreslåtte
normverdier, justerte foreslåtte normverdier og tilstandsklassene gitt i Miljødirektoratets veileder TA-2553/2009. Prøvene fra punkt SU6-SU8 i Steinullbakken, Moss kommune. ... 14 Tabell 7. Viser oversikt over tegningsnumrene for forurensningstilstanden for aktuelle
prøvedyp. ... 15
VEDLEGG
Vedlegg 1 Analyserapporter
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
5 av 20
SMS-00-A-33004 02B
21.02.2017
1 SAMMENDRAG
I forbindelse med etablering av nytt dobbeltspor skal det utføres stabiliseringstiltak, samt omlegging og etablering av nye ledninger (VA, EL lavspent og tele) i Steinullbakken, Moss kommune. Rambøll Sweco er engasjert til å utføre en miljøteknisk grunnundersøkelse av de planlagte utgravningsarealene som samlet er på ca. 1000 m2.
Rambøll Sweco utarbeidet en prøvetakingsplan med 8 prøvepunkter, fordelt utover to
utgravningsområder. Den 5. januar 2017 ble det utført feltarbeid hvor prøver av jordmasser fra 6 prøvepunkt ble tatt ut. To av prøvepunktene ble i felt vurdert som utilgjengelig som følge av omfanget av kabler/ledninger i vei.
Det ble påvist forurensning i fem av seks punkter. Det ble hovedsakelig påvist forurensning tilsvarende tunge oljekomponenter (C12-C35), benzo(a)pyren og andre PAH-forbindelser i de forurensede prøvene. Ved tre prøvepunkter (SU6, SU7 og SU8) ble det funnet lettere
forurensing av tungmetaller i tilstandsklasse 2. Det er hovedsakelig de to øverste meterne som er forurenset.
I henhold til akseptable tilstandsklasser for ulike arealbruk gitt i Tabell 3 kan masser med konsentrasjoner innenfor tilstandsklasse 3 eller lavere gjenbrukes på 0-1 m (toppjord) i tiltaksområdet. I dypereliggende masser (mer enn 1 m) er det akseptert å gjenbruke masser med konsentrasjonen i tilstandsklasse 1-3. Masser i tilstandsklasse 4 kan aksepteres hvis en spredningsrisiko kan dokumentere en akseptabel risiko. Ved akseptabel risiko for både helse og spredning etter utført risikovurdering kan masser i tilstandsklasse 5 aksepteres gjenbrukt på mer enn 1 meter under terreng.
Det antas her at alle gravemassene skal kjøres ut av området ettersom formålet med
grunnarbeidene er utskiftning av ustabile masser. Ved transport av masser ut av eiendommen må massene leveres til et godkjent deponi som lettere forurenset (tilstandsklasse 2-3) og forurenset (tilstandsklasse 4).
Basert på krav i veilederen TA-2553/2009 er det nødvendig å utføre supplerende prøvetaking fra to punkter, slik at det i alt foreligger informasjon fra åtte punkter. Det antas at massene i tilstandsklasse 4 (høyeste påviste forurensningsgrad i Steinullbakken) har en utstrekning tilsvarende de nærmeste prøvepunktene med lavere tilstandsklasse. Det anbefales derfor å sette inn de supplerende punkter for å avgrense massene i tilstandsklasse 4.
Håndtering av vann og anleggsvann med påslipp til resipient og overvann utføret i henhold til tillatelsen som gis på bakgrunn i «Utslippsøknad for Verlebukta saksnr.: 201600206 og miljøoppfølgningsplan for forberedende arbeider (SMS-00-Q-33020). For generell håndtering og sluttrapporten henvises til forslag for oppsamling og rensing i henhold til rapport SMS-00-A- 33002 «Tiltaksplan – NORD
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
6 av 20
SMS-00-A-33004 02B
21.02.2017
2 INNLEDNING
1.1 Bakgrunn og beliggenhet
Rambøll Sweco (RS ANS) har gjennomført en miljøteknisk grunnundersøkelse og utarbeidet en tiltaksplan for forurenset grunn for det området som vil bli berørt av stabiliseringstiltak i
Steinullbakken, heretter omtalt som tiltaksområdet. Tiltaksområdet består av to separate gravegroper og har et samlet areal på omtrent 1000 m2. Anleggsområdet er på ca. 3000 m2 og omfatter hele Steinullbakken (se tegninger gjengitt i Tabell 7). Stabiliseringstiltak utføres i forbindelse med forberedende arbeider i prosjektet med etablering av den nye jernbanetraséen Sandbukta-Moss-Såstad, i Moss kommune. Beliggenheten til tiltaksområdet er vist i Figur 1.
Det vises til tegning SMS-20-V-33000 for full oversikt over prosjekterte tiltak i tiltaksområdet.
Figur 1. Oversiktsbilde over tiltaksområdet. For fullstendig oversikt over tiltaksområdet med målestokk henvises det til tegninger gjengitt i Tabell 7. Kilde: ArcGIS
Tiltaksområdet er i dag regulert til næringsvirksomhet. Steinullsfabrikken Rockwool ligger på eiendommen. Rett nord for Steinullbakken er det boliger. Gravetiltaket vil omfatte
forhåndsgravinger for spunt og utgravninger i forbindelse med omlegging av og eller etablering av nye VA-, El-, lavspent- og teleledninger. Alle masser skal graves bort ned til to meter under dagens nivå for vei, ifølge byggherre.
1.2 Tidligere undersøkelser
Lokaliteten Moss stasjon er undersøkt i 2011-12 av Multiconsult i forbindelse med vurdering av hensetningsspor, og det er utarbeidet en sluttrapport i januar 2013 (Multiconsult, 2013).
Undersøkelsen viser forurensning i tilstandsklasse 2-3 av olje og kreosot i øvre lag. Dypere lag ble ikke undersøkt. Det ble også utført en orienterende grunnundersøkelse på stasjonsområdet i juni og august 2015 av Rambøll Sweco i forbindelse planleggingsarbeider av nye Moss stasjon og ny VA-ledning (SMS-20-A-34150 «Tiltaksplan – Forurenset grunn – Moss stasjon»).
Undersøkelsen fra 2011-2012 viser at massene er forurenset i tilstandsklasse 2-5 med både
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
7 av 20
SMS-00-A-33004 02B
21.02.2017 organiske forbindelser og tungmetaller.
I Miljødirektoratets register over områder med forurenset grunn (http://.miljostatus.no) er Moss havn registrert som en lokalitet med mistanke om forurensning. Lokaliteten er også registrert i den landsdekkende kartleggingen av «Spesialavfall i deponier og Forurenset grunn» i 1990, som et «deponi» med mistanke om forurensing av diverse organiske og uorganiske
forurensninger.
1.3 Geologiske og hydrogeologiske forhold
Løsmassekart fra Norges geologiske undersøkelse (NGU), se Figur 2, viser at tiltaksområdet (merket med rød firkant) er preget av fyllmasser (grå farge i kartet).
Figur 2. Oversiktskart over type løsmasser innenfor tiltaksområdet (merket med rødt).
Tiltaksområdet er preget av fyllmasser (grå farge i kartet). For fullstendig oversikt over tiltaksområdet med målestokk henvises det til tegninger gjengitt i Tabell 7.
Kilde:http://geo.ngu.no/kart/losmasse/
I henhold til NGUs berggrunnskart (http://geo.ngu.no/kart/berggrunn/) består berggrunnen i tiltaksområdet av fin- til middelskornet granittisk gneis. Radonaktsomhets kart
(http://geo.ngu.no/kart/radon/) viser at radonaktsomhetsgraden er registrert fra moderat til lav.
Det er ikke registrert grunnvannsbrønner i nærheten av tiltaksområdet i Steinullbakken (http://geo.no/kart/granda/). Den generelle helningsretning for Steinullbakken er mot vest i retning toglinjer og Oslofjorden. Det antas derfor at den generelle spredningsretning i form av spredning via overflatevann (nedbør) eller grunnvann er mot vesten.
3 UTFØRTE ARBEIDER
3.1 Miljøteknisk grunnundersøkelse
Det er gjennomført en miljøteknisk grunnundersøkelse med prøvetaking for å avklare
forurensningssituasjonen i massene og hvordan eventuelt forurensede masser skal håndteres.
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
8 av 20
SMS-00-A-33004 02B
21.02.2017
Den planlagte arealbruken for eiendommen er som dagens bruk, næringsvirksomhet og
offentlig vei, og denne omfattes i veilederen TA-2553/2009 av arealbruken «Sentrumsområdet, kontor og forretning». Området som skal utvikles har et areal på cirka 1000 m2. Med
utgangspunkt i funnene fra tidligere undersøkelser er det antatt at forurensningsmønsteret på området som skal undersøkes er diffust. Det foreligger ikke indikasjon på konkrete
forurensningskilder, men området er registrert som mulig forurenset. For å tilfredsstille kravet i Miljødirektoratets veileder for helsebaserte tilstandsklasser for forurenset grunn (TA 2553/2009) for den aktuelle arealbruken er det påkrevd med prøvetaking i minst åtte prøvepunkter på området (Figur 3).
Figur 3. Viser oversikt over prøvepunkter for VA arbeider og sikring i Steinullbakken. Antatt utgravningsområder er vist med blå linje. For fullstendig oversikt over tiltaksområdet med målestokk henvises det til tegninger gjengitt i Tabell 7. Kilde: Kartverket
Feltarbeid med uttak av jordprøver ble utført 5. januar 2017. Prøvetakingen ble utført ved skovel-boring. Cowi stilte med borerigg og miljøgeologen ansvarlig for uttak av prøver var fra Rambøll Sweco. Det ble tatt ut én prøve for hver meter nedover. Planlagt gravedyp for byggeprosjektet ble opplyst fra byggherre til to meter, og boreprøvene ble utført til 3-4 meter.
Prøvene ble tatt ut som en blanding av massene innenfor samme meter (eks. 0-1m) for å få en representativ prøve. Prøvene ble oppbevart tørt i diffusjonstette Rilsan-poser i kjølebag frem til de ble levert til analyse hos akkreditert analyselaboratorium.
Det ble tatt ut prøver fra seks borehull/prøvepunkt med 1-4 jordprøver fra hvert punkt. Punktene SU3 og SU4 utgikk på grunn av kabler i bakken. Totalt ble det levert 24 prøver til analyse hos ALS Laboratory Group Norway AS.
Samtlige prøver ble analysert med hensyn på åtte metaller (arsen, bly, kadmium, kobber, krom, kvikksølv, nikkel og sink), samt de organiske parameterne olje (THC), monosykliske aromatiske hydrokarboner (BTEX), polysykliske aromatiske hydrokarboner (PAH) og polyklorerte bifenyler (PCB). Dette er de vanligste forekommende miljøgiftene i forurenset grunn. Analyseresultatene
SU1 SU2
SU5 SU7 SU6
SU8
SU3 SU4
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
9 av 20
SMS-00-A-33004 02B
21.02.2017
vurderes iht. veilederen for helsebaserte tilstandsklasser for forurenset grunn (TA 2553/2009).
3.1.1 Beskrivelse av jordprofilet
Det ble utført prøvetaking fra seks prøvepunkt. Massene bestod generelt av grus, leire og sand, samt noe pukk og silt. For mer detaljert over jordprofil og prøveuttak henvises det til sjaktlogger i Tabell 1.
Tabell 1. Oversikt over sjakter, type masser, prøvedyp og prøvenummerering Sjakt Sjaktedyp
(m)
Type masse Prøvedyp (m) Prøvenummer
SU1 0-4 10 cm jord, 70 cm brun sand, 20 cm sandig leire
0-1 SU1 0-1m
Grusig leire 1-2 SU1 1-2m
Grusig leire 2-3 SU1 2-3m
Leire 3-4 SU1 3-4m
SU2 0-4 Tynt asfalt dekning, pukk / stein 0-1 SU2 0-1m
10 cm grus, 20 cm med teglstein, 70 cm grus
1-2 SU2 1-2m
10 cm grus over leire 2-3 SU2 2-3m
Leire 3-4 SU2 3-4m
SU5 0-4 80 cm brun sand, 20 cm sandig silt 0-1 SU5 0-1m
80 cm silt, leire 1-2 SU5 1-2m
Leire 2-3 SU5 2-3m
Leire 3-4 SU5 3-4m
SU6 0-4 50 cm grus, 50 cm siltig grus 0-1 SU6 0-1m
Siltig grus 1-2 SU6 1-2m
80 cm siltig grus, 20 cm silt 2-3 SU6 2-3m
Grusig silt 3-4 SU6 3-4m
SU7 0-4 Fyll: 85 cm pukk, 15 cm brun sand 0-1 SU7 0-1m
Fyll: Sand / pukk / grus 1-2 SU7 1-2m
Fyll: 30 cm sand / pukk / grus, 70 cm leire
2-3 SU7 2-3m
Leire 3-4 SU7 3-4m
SU8 0-4 Mørk jord 0-1 SU8 0-1m
Jord m/ litt leire 1-2 SU8 1-2m
Grå leire 2-3 SU8 2-3m
Grå leire 3-4 SU8 3-4m
3.2 Vurderingsgrunnlag
Normverdiene, fastsatt i Forurensningsforskriften kapittel 2, er grenseverdier for hvilken konsentrasjon et stoff kan ha uten at det foreligger risiko for verken helse eller miljø.
Normverdiene definerer dermed hva som er å regne som forurenset grunn.
Analyseresultatene er vurdert i henhold til Miljødirektoratets veileder for helsebaserte
tilstandsklasser for forurenset grunn (TA 2553/2009). Tilstandsklassene rangerer tilstanden for massene fra ”meget god” til ”svært dårlig”. Tilstandsklassene er bygget på en risikovurdering av helse og gjenspeiler virkningen på mennesket. De ulike klassene setter grenser for hvilke nivåer som ut fra en helsevurdering kan aksepteres av miljøgifter i jord ved ulik arealbruk.
Tilstandsklassene er gjengitt i Tabell 2.
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
10 av 20
SMS-00-A-33004 02B
21.02.2017 Tabell 2. Miljødirektoratets tilstandsklasser for forurenset grunn (iht. TA 2553/2009), med vurderingsgrad oppgitt i mg/kg TS.
Tilstandsklasse 1 2 3 4 5
Beskrivelse av tilstand
Meget god God Moderat Dårlig Svært dårlig
Øvre grense styres av
Normverdi Helsebaserte akseptkriterier
Helsebaserte akseptkriterier
Helsebaserte akseptkriterier
Nivå som anses å være
farlig avfall
Arsen (As) < 8 8 – 20 20 – 50 50 – 600 600 – 1000
Bly (Pb) < 60 60 – 100 100 - 300 300 - 700 700 – 2500
Kadmium (Cd) < 1,5 1,5 - 10 10 - 15 15 - 30 30 – 1000
Krom, total (Cr) < 50 50 - 200 200 - 500 500 - 2800 2800 - 25000
Krom, (Cr6+) < 2 2 - 5 5 – 20 20 - 80 80 – 1000
Kobber (Cu) < 100 100 - 200 200 - 1000 1000 - 8500 8500 – 25000
Kvikksølv (Hg) < 1 1 - 2 2 - 4 4 - 10 10 – 1000
Nikkel (Ni) < 60 60 - 135 135 - 200 200 - 1200 1200 – 2500
Sink (Zn) < 200 200 - 500 500 - 1000 1000 - 5000 5000 – 25000
THC, C8-C10 < 10 ≤ 10 10 - 40 40 - 50 50 – 20000
THC, C10-C12 < 50 50 - 60 60 - 130 130 - 300 300 – 20000
THC, C12-C35 < 100 100 - 300 300 - 600 600 - 2000 2000 – 20000
Benso(a)pyren < 0,1 0,1 – 0,5 0,5 - 5 5 - 15 15 – 100
Sum 16 PAH < 2 2 - 8 8 - 50 50 - 150 150 – 2500
Bensen <0,01 0,01 – 0,015 0,015 – 0,04 0,04 – 0,05 0,05 - 1000
Sum 7 PCB < 0,01 0,01 – 0,5 0,5 - 1 1 - 5 5 – 50
Masser hvor det påvises konsentrasjoner innenfor tilstandsklasse 1 anses som rene.
Forurensningsforskriften legger ingen begrensninger på disponering av rene masser. Masser som er påvirket av menneskelige aktiviteter, som fyllmasser, gravemasser fra byområder ol, bør likevel ikke brukes i hager, barnehager og andre følsomme områder uten en nærmere vurdering.
Masser med konsentrasjoner av ulike forbindelser over tilstandsklasse 1 anses som forurenset, og ved transport ut av eiendommen må slike masser leveres godkjent deponi. Hvis
konsentrasjonene skyldes naturlige, geologiske forhold, regnes massene likevel som rene, og kan i prinsippet disponeres fritt på områder med tilsvarende naturlige forhøyde verdier.
Ved gjenbruk av forurensede masser på egen eiendom må konsentrasjonene i henhold til ovennevnte veileder vurderes i henhold til arealbruk som vist i tabell 3.
Tabell 3. Aksepterte tilstandsklasser iht. arealbruk (s = spredning, h= helse) Arealbruk Toppjord (< 1 m) Dypere jord (> 1 m) Boligområder,
barnehager og skoler
2 eller lavere 3 eller lavere
4 etter risikovurdering (s) Sentrumsområder,
kontorer og parkeringsarealer
3 eller lavere 3 eller lavere
4 etter risikovurdering (s) 5 etter risikovurdering (h og s) Industri og trafikk 3 eller lavere
4 etter risikovurdering (s)
3 eller lavere
4 etter risikovurdering (s) 5 etter risikovurdering (h og s)
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
11 av 20
SMS-00-A-33004 02B
21.02.2017
3.2.1 Vurderingskriterier for PAH-forbindelser med foreslått normverdi
Det er ikke utarbeidet tilstandsklasser for alle stoffer med fastsatt normverdi. For PAH- forbindelsene unntatt naftalen, fluoren, fluoranten, pyren og benzo[a]pyren er det heller ikke fastsatt normverdier. Aquateam har foreslått normverdier for disse forbindelsene i sin rapport fra 2007 "Oppdatering av bakgrunnsdata og forslag til nye normverdier for forurenset grunn"
(Aquateam, 2007).
I Miljødirektoratets risikoberegningsverktøy, som benyttes til helse- og spredningsvurderinger, er disse foreslåtte normverdiene benyttet. De foreslåtte normverdiene er svært strenge for noen av PAH-forbindelsene grunnet høy usikkerhetsfaktor som følge av et mangelfullt datagrunnlag.
Det er derfor ofte overskridelser av disse i masser som ellers er rene.
Benzo[a]pyren, som har en fastsatt normverdi, anses som svært giftig grunnet karsinogen effekt (kreftfremkallende). I forbindelse med bakgrunnsarbeidet til Miljødirektoratets veileder TA-2553/2009 (Miljødirektoratet, 2009) ble normverdien til benzo[a]pyren foreslått justert opp fra ideell verdi på 0,06 mg/kg til 0,2 mg/kg, da 0,06 mg/kg ble ansett som svært lavt i forhold til lite forurenset jord i Norge. Normverdien for benzo[a]pyren er nå fastsatt til 0,1 mg/kg. De foreslåtte normverdiene for benzo[a]antracen, krysen, benzo[b]fluoranten, benzo[k]fluoranten, indeno[1,2,3-cd]pyren og dibenzo[a,h]antracen er ikke justert på samme måte. Rambøll Sweco mener derfor at de foreslåtte normverdiene brukt i beregningsverktøyet er for strenge.
Canadiske myndigheter (Canadian Council of the Ministers of Environment, 1999) benytter generelt strenge normverdier sammenlignet med Norge og andre europeiske land. De har imidlertid normverdier for benzo[a]antracen, krysen, benzo[b]fluoranten, benzo[k]fluoranten og indeno[1,2,3-cd]pyren tilnærmet lik den norske normverdien for benzo[a]pyren på 0,1 mg/kg.
Rambøll Sweco mener dette er tilstrekkelig grunnlag for å justere de foreslåtte normverdiene opp til 0,1 mg/kg for disse enkeltkomponentene. I denne rapporten benytter Rambøll Sweco 0,1 mg/kg som justert foreslått normverdi ved vurdering av nevnte forbindelser og foreslåtte
normverdier fra Aquateam (Aquateam, 2007) for resterende PAH-forbindelser uten fastsatt normverdi (Tabell 4).
Tabell 4. Foreslåtte normverdier for PAH-forbindelser og Rambøll Swecos forslag til justering av foreslåtte normverdier.
Stoff Foreslåtte normverdier
(mg/kg)
Justerte normverdier (mg/kg)
Acenaftalen 0,8 ikke justert
Acenaften 0,8 ikke justert
Fenantren 0,8 ikke justert
Antracen 0,8 ikke justert
Benzo[a]antracen 0,03 0,1
Krysen 0,03 0,1
Benzo[b]fluoranten 0,01 0,1
Benzo[k]fluoranten 0,09 0,1
Indeno[1,2,3-cd]pyren 0,05 0,1
Dibenzo[a,h]antracen 0,05 0,1
Benzo[g,h,i]perylen 0,1 ikke justert
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
12 av 20
SMS-00-A-33004 02B
21.02.2017
4 FORURENSNINGSSITUASJONEN 4.1 Resultater fra de kjemiske analysene
Det er påvist konsentrasjoner av miljøgifter over normverdi og foreslått normverdi/justert foreslått normverdi i ni av de undersøkte prøver ved undersøkelsen utført av Rambøll Sweco.
I henhold til analyseresultatene er det påvist forurensning i følgene prøver:
- SU2 (0-1m): oljeforurensning (>C12-35) i tilstandsklasse 4.
- SU2 (1-2m): oljeforurensning (>C12-35) i tilstandsklasse 2.
- SU5 (1-2m): oljeforurensning (>C12-35) i tilstandsklasse 2.
- SU6 (1-2m): benzo[a]pyren i tilstandsklasse 2, samt høyede konsentrasjoner av flere PAH-forbindelser sammenlignet med justert normverdi.
- SU7 (0-1m): konsentrasjonen av krom total er økt med ca. 130-150 % over normverdi.
- SU7 (1-2m): benzo[a]pyren i tilstandsklasse 2, samt høyede konsentrasjoner av flere PAH-forbindelser sammenlignet med justert normverdi.
- SU8 (0-1m): konsentrasjonen av krom total er økt med ca. 130-150 % over normverdi.
- SU8 (1-2m): benzo[a]pyren i tilstandsklasse 3, samt høyede konsentrasjoner av flere PAH-forbindelser sammenlignet med justert normverdi.
- SU8 (2-3m): bly i tilstandsklasse 2.
I de resterende 15 prøver er konsentrasjonen av samtlige stoff under normverdi, og disse betraktes derfor som rene.
Resultatene er presentert i og Tabell 6. Fullstendig analyserapport er gitt i Vedlegg 1. For stoffer med fastsatt tilstandsklasse er disse fargekodet i henhold til Miljødirektoratets tilstandsklasser (TA-2553/2009). For stoffer som ikke har fastsatt tilstandsklasse eller kun foreslått normverdi/justert foreslått normverdi er overskridelser av normverdi vist som uthevet lilla skrift i Tabell 5 og Tabell 6 og med hvit stjerne i tegningene som er gjengitt i Tabell 7.
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
13 av 20
SMS-00-A-33004 02B
21.02.2017
Tabell 5. Sammenligning av analyseresultater for jordprøver med normverdier, foreslåtte
normverdier, justerte foreslåtte normverdier og tilstandsklassene gitt i Miljødirektoratets veileder TA-2553/2009. Prøvene fra punkt SU1-SU5 i Steinullbakken, Moss kommune.
SU1 0- 1m Jord
SU1 1- 2m Jord
SU1 2- 3m Jord
SU1 3- 4m Jord
SU2 0- 1m Jord
SU2 1- 2m Jord
SU2 2- 3m Jord
SU2 3- 4m Jord
SU5 0- 1m Jord
SU5 1- 2m Jord
SU5 2- 3m Jord
SU5 3- 4m Jord
mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg
Arsen <0.50 2,23 2,04 1,73 1,4 2,83 3,08 3,55 0,79 2,64 3,03 2,74
Bly 6,2 25,2 10,2 10,2 8,2 27,2 9,6 9 4,5 9,4 8,6 8,2
Kadmium <0.10 0,26 0,18 0,15 0,11 0,19 0,14 0,25 <0.10 <0.10 <0.10 <0.10
Kvikksølv <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20
Kobber 3,8 13,5 18 21,2 18,3 35,1 18,9 23,4 4,28 9,47 19,9 16,7
Sink 24,7 99,6 67,2 63,3 44,1 76,1 50,1 54,4 19,3 34,2 51,2 47,9
Krom (III) i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a.
Krom (VI) i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a.
Krom totalt 10,3 16,4 25,1 27,1 20,5 17,3 23,8 25,6 9,63 17,3 24,9 23,2
Nikkel 6,5 12,8 23,3 25,4 21,1 14,9 21,1 27,7 6 12,5 23,9 21,2
Cyanid fri i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a.
Σ7 PCB n.d. n.d. n.d. n.d. n.d. n.d. n.d. n.d. n.d. n.d. n.d. n.d.
Σ16 PAH 0,088 0,3 n.d. n.d. 0,39 1 n.d. n.d. n.d. 0,024 n.d. n.d.
Naftalen <0.010 <0.010 <0.010 <0.010 0,019 0,027 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Acenaftylen* <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Acenaften* <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Fenantren* <0.010 0,024 <0.010 <0.010 0,067 0,083 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Antracen* <0.010 <0.010 <0.010 <0.010 <0.010 0,012 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Fluoren <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Fluoranten 0,024 0,067 <0.010 <0.010 0,023 0,177 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Pyren 0,02 0,056 <0.010 <0.010 0,038 0,16 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Benzo[a]antracen* 0,1 ** <0.010 0,02 <0.010 <0.010 0,018 0,063 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Krysen* 0,1 ** <0.010 0,02 <0.010 <0.010 0,038 0,069 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Benzo[b]fluoranten* 0,1 ** 0,022 0,04 <0.010 <0.010 0,049 0,133 <0.010 <0.010 <0.010 0,012 <0.010 <0.010 Benzo[k]fluoranten* 0,1 ** <0.010 0,015 <0.010 <0.010 <0.010 0,044 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Benzo[a]pyren 0,012 0,024 <0.010 <0.010 0,031 0,092 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Indeno[1,2,3-cd]pyren* 0,1 ** <0.010 0,019 <0.010 <0.010 0,022 0,069 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Dibenzo[a,h]antracen* 0,1 ** <0.010 <0.010 <0.010 <0.010 0,016 0,016 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 Benzo[g,h,i]perylen* 0,01 0,018 <0.010 <0.010 0,071 0,084 <0.010 <0.010 <0.010 0,012 <0.010 <0.010 Benzen <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 Toluen <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 Etylbenzen <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 Xylen <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 Alifater > C5-C8 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 Alifater > C8-C10 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 Alifater >C10-C12 <3.0 <3.0 <3.0 <3.0 11,3 <3.0 <3.0 <3.0 <3.0 <3.0 <3.0 <3.0
Alifater >C12-C35 100 n.d. 13 n.d. n.d. 710 184 n.d. 17 n.d. 101 14 29
0,3 0,2 0,2 7 0,1
0,1 0,01
10 50 0,8 0,8 0,8 1 1 50
2
1
0,8 0,8 Stoff
Prøve
Benevning/
normverdi (mg/kg)
8 60 1,5 1 100 200
50 60 0,01
2 0,8
Tilstandsklasse 1 Tilstandsklasse 4 Under normverdi <0,010 (under deteksjonsgrense) Tilstandsklasse 2 Tilstandsklasse 5 Over normverdi * Foreslått normverdi
Tilstandsklasse 3 Farlig avfall Ikke påvist (n.d.) **Justert foreslått normverdi
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
14 av 20
SMS-00-A-33004 02B
21.02.2017 Tabell 6. Sammenligning av analyseresultater for jordprøver med normverdier, foreslåtte
normverdier, justerte foreslåtte normverdier og tilstandsklassene gitt i Miljødirektoratets veileder TA-2553/2009. Prøvene fra punkt SU6-SU8 i Steinullbakken, Moss kommune.
SU6 0- 1m Jord
SU6 1- 2m Jord
SU6 2- 3m Jord
SU6 3- 4m Jord
SU7 0- 1m Jord
SU7 1- 2m Jord
SU7 2- 3m Jord
SU7 3- 4m Jord
SU8 0- 1m Jord
SU8 1- 2m Jord
SU8 2- 3m Jord
SU8 3- 4m Jord
mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg mg/kg
Arsen 2,11 2,95 2,41 2,73 <0.50 1,74 4,33 3,85 <0.50 3,46 3,01 3,56
Bly 10,2 11,6 12,7 11,9 3,7 14,1 10,8 9,5 3,6 55,6 64,3 17,8
Kadmium <0.10 0,9 0,5 0,64 <0.10 0,18 0,15 <0.10 <0.10 0,28 0,18 <0.10
Kvikksølv <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20 <0.20
Kobber 36,5 38,8 27,4 30,5 58,2 35,8 23,2 22 42 29,8 27 23,2
Sink 51,6 58,4 59,3 78,8 25,6 86,5 74,6 59 35,1 172 86,5 63,9
Krom (III) i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a.
Krom (VI) i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a.
Krom totalt 29,1 30,9 25,1 30 116 60,9 36 29,4 123 49,1 38 32,5
Nikkel 23,5 28,9 22,2 24,5 28,6 25,3 28,7 28,6 25,6 23,3 21,5 25,4
Cyanid fri i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a.
Σ7 PCB n.d. n.d. n.d. n.d. n.d. n.d. n.d. n.d. n.d. n.d. n.d. n.d.
Σ16 PAH 0,37 6,1 0,22 0,36 0,11 2,4 0,1 0,025 0,15 7,1 0,49 0,35
Naftalen <0.010 0,013 <0.010 <0.010 <0.010 0,034 0,024 <0.010 <0.010 0,034 <0.010 <0.010 Acenaftylen* <0.010 <0.010 <0.010 <0.010 <0.010 0,02 <0.010 <0.010 <0.010 0,024 <0.010 <0.010 Acenaften* <0.010 0,012 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 0,015 <0.010 <0.010
Fenantren* 0,032 0,541 0,022 0,03 0,014 0,184 0,013 <0.010 0,013 0,831 0,071 0,05
Antracen* <0.010 0,184 <0.010 <0.010 <0.010 0,047 <0.010 <0.010 <0.010 0,106 <0.010 <0.010 Fluoren <0.010 0,015 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 <0.010 0,049 <0.010 <0.010
Fluoranten 0,068 1,42 0,042 0,064 0,02 0,436 0,022 0,014 0,031 1,52 0,11 0,085
Pyren 0,057 1,08 0,036 0,056 0,018 0,341 0,019 0,011 0,025 1,1 0,08 0,062
Benzo[a]antracen* 0,1 ** 0,031 0,513 0,017 0,03 0,01 0,154 <0.010 <0.010 0,012 0,445 0,031 0,023
Krysen* 0,1 ** 0,034 0,524 0,018 0,031 0,011 0,151 <0.010 <0.010 0,012 0,489 0,034 0,023
Benzo[b]fluoranten* 0,1 ** 0,045 0,541 0,026 0,043 0,014 0,238 0,013 <0.010 0,02 0,763 0,054 0,035
Benzo[k]fluoranten* 0,1 ** 0,019 0,229 0,011 0,019 <0.010 0,103 <0.010 <0.010 <0.010 0,274 0,02 0,013
Benzo[a]pyren 0,033 0,455 0,018 0,033 0,012 0,224 0,011 <0.010 0,013 0,572 0,038 0,026
Indeno[1,2,3-cd]pyren* 0,1 ** 0,021 0,226 0,013 0,022 <0.010 0,184 <0.010 <0.010 0,012 0,428 0,025 0,015 Dibenzo[a,h]antracen* 0,1 ** <0.010 0,064 <0.010 <0.010 <0.010 0,038 <0.010 <0.010 <0.010 0,07 <0.010 <0.010
Benzo[g,h,i]perylen* 0,028 0,288 0,017 0,03 0,014 0,235 <0.010 <0.010 0,016 0,406 0,023 0,015
Benzen <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 Toluen <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 <0.30 Etylbenzen <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 Xylen <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 Alifater > C5-C8 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 <7.0 Alifater > C8-C10 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 <5.00 Alifater >C10-C12 <3.0 <3.0 <3.0 <3.0 <3.0 <3.0 <3.0 <3.0 <3.0 <3.0 <3.0 <3.0
Alifater >C12-C35 29 100 25 39 36 45 n.d. n.d. 54 37 n.d. n.d.
8 60 1,5 1 100 200
50 60 0,01
2 0,8 Stoff
Prøve
Benevning/
normverdi (mg/kg)
50 2
1
0,8 0,8 0,8 0,8 0,8 1 1
0,1
0,1 0,01
10 50 100 0,3 0,2 0,2 7
Tilstandsklasse 1 Tilstandsklasse 4 Under normverdi <0,010 (under deteksjonsgrense) Tilstandsklasse 2 Tilstandsklasse 5 Over normverdi * Foreslått normverdi
Tilstandsklasse 3 Farlig avfall Ikke påvist (n.d.) **Justert foreslått normverdi
Sandbukta-Moss-Såstad Tiltaksplan Steinullbakken
Side:
Dok.n Rev.:
Dato
15 av 20
SMS-00-A-33004 02B
21.02.2017
4.2 Vurdering av forurensning i forhold til tiltak og arealbruk
Forurensningssituasjonen er vist i Figur 4. Prøvepunktene er markert med farge etter høyeste tilstandsklasse av prøveparametere funnet i massene iht. Miljødirektoratets veileder for forurenset grunn.
Figur 4. Viser påvist forurensning i Steinullbakken. Punktene er markert med farge tilsvarende høyeste tilstandsklasse påvist i prøvene fra 0 til 4 meter. Prøvepunkt hvor det ble påvist forhøyet konsentrasjoner over foreslått/justert normverdi er indikert med en hvit stjerne. Antatt
utgravningsområder er vist med blå linje. Punktene SU3 og SU4 utgikk grunnet kabler i bakken. For fullstendig oversikt over tiltaksområdet med målestokk henvises det til tegninger gjengitt i Tabell 7.
Kilde: Kartverket
Analyseresultatet viser at massene er forurenset av tunge oljekomponenter (C12-C35), benzo(a)pyren og andre PAH-forbindelser. Ved tre prøvepunkter (SU6, SU7 og SU8) ble det funnet lett forurensing av metaller i tilstandsklasse 2.
I henhold til analysene er det hovedsakelig de to øverste meterne som er forurenset i fem av seks punkter. For detaljert oversikt over forurensningstilstanden for hver meter henvises det til følgene tegninger jamfør tegningene vist i Tabell 7:
Tabell 7. Viser oversikt over tegningsnumrene for forurensningstilstanden for aktuelle prøvedyp.
Dokument nr. / tegnings nr. Nivå under terreng
SMS-20-Q-33042 0-1 m:
SMS-20-Q-33043 1-2 m
SMS-20-Q-33044 2-3 m
SMS-20-Q-33045 3-4 m
SU1 SU2
SU6 SU5 SU7
SU8
Tilstandsklasse 1 Tilstandsklasse 2 Tilstandsklasse 3 Tilstandsklasse 4 Tilstandsklasse 5 Over normverdi
Sandbukta-Moss-Såstad
Miljøteknisk grunnundersøkelse og
tiltaksplan
Side:
Dok.n Rev.:
Dato
16 av 20
SMS-00-A-33004 02B
21.02.2017
I henhold til akseptable tilstandsklasser for ulike arealbruk gitt i Tabell 3 kan masser med konsentrasjoner innenfor tilstandsklasse 3 eller lavere gjenbrukes på 0-1 m (toppjord) i tiltaksområdet.
I dypereliggende masser (mer enn 1 m) er det akseptert å gjenbruke masser med konsentrasjonen i tilstandsklasse 1-3. Masser i tilstandsklasse 4 kan aksepteres hvis en spredningsrisiko kan dokumentere en akseptabel risiko. Ved akseptabel risiko for både helse og spredning etter utført risikovurdering kan masser i tilstandsklasse 5 aksepteres gjenbrukt på mer enn 1 meter under terreng.
Det antas her at alle gravemassene skal kjøres ut av området ettersom formålet med
grunnarbeidene er utskiftning av ustabile masser. Ved transport av masser ut av eiendommen må massene leveres til et godkjent deponi som lett forurenset (tilstandsklasse 2-3) og forurenset (tilstandsklasse 4).
Det antas at massene i tilstandsklasse 4 ved punkt SU2 har en utstrekning tilsvarende de
nærmeste prøvepunktene med lavere tilstandsklasse, det vil si SU1 mot Øst og SU3 mot Vest. Det anbefales derfor å sette inn supplerende punkter vest for SU2 for å avgrense massene i
tilstandsklasse 4. Det er heller ikke tatt ut prøver fra nok antall punkter i henhold til
Miljødirektoratets veileder TA-2553/2009. Det er påkrevd med åtte punkter for et tiltaksområde med tilsvarende areal og arealbruk, og det er til nå tatt ut prøver fra seks punkter.
5 TILTAKSPLAN 5.1 Miljømål
Miljømål for tiltakene er:
Forurensning i grunnen skal ikke medføre helserisiko for brukere av området, verken under anleggsarbeid eller i ettertid.
Forurensninger skal ikke spres unødvendig til grunnvann, overflatevann, resipient eller til omkringliggende områder f.eks. ved støving.
6 HÅNDTERING AV MASSER OG VANN VED GJENNOMFØRING AV TILTAKET 6.1 Håndtering av forurenset masse
I Nytt dobbeltspor Sandbukta-Moss-Såstad (SMS) prosjektet skal det i utgangspunktet planlegges med mest mulig gjenbruk av masser. For denne jobben antas det likevel at all utgravd masse i forbindelse med stabiliseringstiltakene og VA- arbeidene skal transporteres ut av eiendommen.
Massene må da leveres til godkjent deponi. Mottak med kortest mulig transportavstand og som gir lavest utslipp av klimagasser bør prioriteres.
Det bør tas supplerende prøver av massene i området mellom punkt SU2 og SU3 for å avgrense forurenset masse i tilstandsklasse 4 og forhåpentligvis redusere mengden av disse som må leveres til godkjent deponi. Prøvene kan tas i forbindelse med anleggsarbeidets oppstart. For mer detaljer vedrørende gravearbeidene i Steinullbakken vises det til tegning for følgende fag:
VA; SMS-20-H-33230
GEO; SMS-20-V-33000 og V-33001
Sandbukta-Moss-Såstad
Miljøteknisk grunnundersøkelse og
tiltaksplan
Side:
Dok.n Rev.:
Dato
17 av 20
SMS-00-A-33004 02B
21.02.2017
EL; SMS-20-I-33105
Stein med diameter større enn 5 cm fri for finstoff anses som rene og kan disponeres fritt, på tomten eller eksterne tomter. Det anbefales derfor at massene siktes for å sortere ut stein større enn 5 cm i diameter dersom dette viser seg teknisk mulig og økonomisk forsvarlig.
Søppel og byggavfall skal skilles ut fra massene, sorteres og leveres til godkjent mottak.
Metallavfall skal sorteres ut og leveres godkjent gjenvinningsanlegg og kan utgjøre en ressurs.
6.2 Håndtering av vann ved gjennomføring av tiltaket Bane NOR har utarbeidet følgende dokument:
Utslippssøknad for Verlebukta: saksnummer 201600206
Miljøoppfølgningsplan for forberedende arbeider (SMS-00-Q-33020)
Tiltaksplanen for Steinullbakken må benyttes sammen med utslippssøknaden og miljøoppfølgningsplanen.
6.3 Risiko for spredning under gravearbeider
Ved ønske om mellomlagring av forurenset masse på eiendommen må dette gjøres forsvarlig på tett underlag, eks. asfalt eller tett duk, med barkavsperring for å hindre avrenning. Avrenning fra massene skal samles opp og renses i henhold til rapport SMS-00-A-33002 «Tiltaksplan – NORD».
Dersom anleggsvann skal føres til overvann eller sjø er det rense kravene foreslått i utslippsøknad for Verlebukta med saksnummer 2016600206 (tilhørende tillatelse). Masser som mellomlagres skal dekkes over for å hindre at masser spres med vind eller nedbør. Det vil tas nødvendige forholdsregler for at forurenset masse ikke spres innenfor eiendommen eller til andre eiendommer (via luft og vann). Mellomlagrede masser vil gjerdes inn for å forhindre uvedkommende adgang.
Det vil ikke være aktuelt å mellomlagre massene utenfor eiendommens grenser.
Alt søl og spill som kan tenkes å oppstå ved gravearbeidene må ivaretas på en sikker måte som hindrer forurensingsspredning.
Transport av forurenset masse skal foregå på en slik måte at det ikke er fare for at massen kan spres langs vei. Det må ikke støve eller renne vann fra massene under transporten. Det er liten risiko for spredning av forurensning gjennom støving eller for at forurenset støv vil påvirke de som utfører graving eller oppholder seg i området under utgravingene.
Hvis det treffes på uforutsett forurensning under gravearbeidene (søppel, tanker, lukt, visuelt eller lignende) skal gravearbeidene stoppes midlertidig og miljørådgiver kontaktes for vurdering av forurensningen.
6.4 Kontroll og overvåkning ved gjennomføring av tiltak
Tiltaksplanen for Steinullbakken forelegges, inkludert dens formål og rammer, for entreprenør og de som skal utføre arbeidene. Formål og rammer gjøres kjent ved at tiltaksplanen oversendes
Sandbukta-Moss-Såstad
Miljøteknisk grunnundersøkelse og
tiltaksplan
Side:
Dok.n Rev.:
Dato
18 av 20
SMS-00-A-33004 02B
21.02.2017
skriftlig, samt at gjennomføringen diskuteres med utførende personell og representant for entreprenør. Tiltaksplanen fremlegges/forklares av en miljørådgiver på et oppstartsmøte.
Det bør sikres at entreprenør innarbeider nødvendige rutiner for å sikre at forurensede masser ikke spres og blandes med de rene. Det må dokumenteres at tiltakene vil bli gjennomført av godkjente foretak, i henhold til forskrift om godkjenning av foretak for ansvarsrett av 22. januar 1997 nr. 35, med fokus på faglig kompetanse.
Før gravearbeidene settes i gang, utpekes en faglig kvalifisert person (Miljøgeolog) som vil være tilgjengelig under arbeidene for å kunne vurdere eventuelle uforutsette avvik i forhold til den antatte forekomst av forurensninger. Vedkommende skal påse at tiltaksplanen for arbeidene følges og at arbeidene dokumenteres i tilstrekkelig grad. Vedkommende skal også prøveta massene for etterkontroll. Utførende skal levere lasslister for all masse ut av tiltaksområdet og hvilken tilstandsklasse som er levert til hvilket deponi. Miljøgeologen skal utarbeide en sluttrapport som beskriver tiltaket, etterkontroll, overvåkning samt rapportering av overvåkning.
Det antas at det ikke vil være behov for overvåking etter at tiltakene er gjennomført.
7 RAPPORTERING
7.1 Sluttrapport for masser
Entreprenør er ansvarlig for at det blir utarbeidet sluttrapport fra tiltaket, med beskrivelser og dokumentasjon av hvordan masser ble avgrenset og håndtert, samt håndtering av eventuelle supplerendeprøver og -analyseres. Sluttrapport og eventuell supplerende prøvetaking må utføres av miljøgeolog. Sluttrapporten skal leveres kommunen senest 3 måneder etter at tiltakene er avsluttet, og forurensningssituasjonen skal innrapporteres til Miljødirektoratets
grunnforurensningsdatabase.
Sluttrapporten vil oppsummere:
En redegjørelse for gjennomført tiltak
Hvor mye masse som er gravd ut
Hvor mye masser som evt. er omdisponert lokalt
Hvor mye masser som er levert som forurensede masser
Hvor massene er levert
Dokumentasjon på mottatt forurenset masse fra deponiet
Dokumentasjon på gjenværende masser på stedet etter gjennomført tiltak
Eventuelle uønskede hendelser
7.2 Vannrensing og vannbehandling Bane NOR har utarbeidet følgende dokument:
Utslippssøknad for Verlebukta, saksnummer 201600206
Miljøoppfølgningsplan for forberedende arbeider (SMS-00-Q-33020)
Vannhåndteringskapittel i sluttrapporten for Steinullbakken utarbeides med hensyn på kravene satt i utslippssøknaden og miljøoppfølgningsplanen.
Sandbukta-Moss-Såstad
Miljøteknisk grunnundersøkelse og
tiltaksplan
Side:
Dok.n Rev.:
Dato
19 av 20
SMS-00-A-33004 02B
21.02.2017
8 REFERANSER
Publikasjoner
Multiconsult (2013). Sluttrapport Moss Hensetting – grunnforurensning
Rambøll Sweco (2015). Tiltaksplan – Forurenset grunn – Moss stasjon (SMS-20-A-34150)
Rambøll Sweco (2017). Tiltaksplan – NORD (SMS-00-A-33002)
Lover og forskrifter
Miljødirektoratets veileder for helsebaserte tilstandsklasser for forurenset grunn, TA 2553/2009
Norsk Standard, NS 10381-5, kap. 5.3 (Jordkvalitet, Prøvetaking, del 5: Veiledning for fremgangsmåte for undersøkelse av grunnforurensning på urbane og industrielle lokaliteter)
Nettsider
Forskrift om begrensning av forurensning (forurensningsforskriften). Tilgjengelig fra: Lovdata (LD), http://lovdata.no
Løsmassekart. Tilgjengelig fra: Norges Geologiske Undersøkelse (NGU), http://ngu.no
Berggrunnskart. Tilgjengelig fra: Norges Geologiske Undersøkelse (NGU), http://ngu.no
Radon aktsomhets kart. Tilgjengelig fra: Norges Geologiske Undersøkelse (NGU), http://ngu.no
Miljødirektoratets register over områder med forurenset grunn. Tilgjengelig fra: Miljødirektoratet (MD), http://miljostatus.no
Sandbukta-Moss-Såstad
Miljøteknisk grunnundersøkelse og
tiltaksplan
Side:
Dok.n Rev.:
Dato
20 av 20
SMS-00-A-33004 02B
21.02.2017
Vedlegg 1 Analyserapporter
Rapport
Side 1 (27)
N1700285
2B092OEFDDF
__________________________________________________________________
ALS Laboratory Group Norway AS PB 643 Skøyen, N-0214 Oslo ALS avd. ØMM-Lab
Yvenveien 17, N-1715 Yven
E-post: info.on@alsglobal.com Tel: + 47 22 13 18 00
Epost: info.srp@alsglobal.com Tel: + 47 69 13 78 80 Web: www.alsglobal.no
Dokumentet er godkjent og digital undertegnet av
Mottatt dato 2017-01-06 Sweco Norge
Utstedt 2017-01-13 Kim Rudolph-Lund
Postboks 400 N-1327 Lysaker Norge
Prosjekt InterCity Moss Bestnr 13012001 IS MOSS
Analyse av faststoff
Deres prøvenavn SU1 0-1m
Jord
Prøvetatt 2017-01-06
Labnummer N00476535
Analyse Resultater Usikkerhet (±) Enhet Metode Utført Sign
Tørrstoff (E) 88.4 5.33 % 1 1 NADO
As (Arsen) <0.50 mg/kg TS 1 1 NADO
Cd (Kadmium) <0.10 mg/kg TS 1 1 NADO
Cr (Krom) 10.3 2.06 mg/kg TS 1 1 NADO
Cu (Kopper) 3.80 0.76 mg/kg TS 1 1 NADO
Hg (Kvikksølv) <0.20 mg/kg TS 1 1 NADO
Ni (Nikkel) 6.5 1.3 mg/kg TS 1 1 NADO
Pb (Bly) 6.2 1.2 mg/kg TS 1 1 NADO
Zn (Sink) 24.7 4.9 mg/kg TS 1 1 NADO
PCB 28 <0.0030 mg/kg TS 1 1 NADO
PCB 52 <0.0030 mg/kg TS 1 1 NADO
PCB 101 <0.0030 mg/kg TS 1 1 NADO
PCB 118 <0.0030 mg/kg TS 1 1 NADO
PCB 138 <0.0030 mg/kg TS 1 1 NADO
PCB 153 <0.0030 mg/kg TS 1 1 NADO
PCB 180 <0.0030 mg/kg TS 1 1 NADO
Sum PCB-7* n.d. mg/kg TS 1 1 NADO
Naftalen <0.010 mg/kg TS 1 1 NADO
Acenaftylen <0.010 mg/kg TS 1 1 NADO
Acenaften <0.010 mg/kg TS 1 1 NADO
Fluoren <0.010 mg/kg TS 1 1 NADO
Fenantren <0.010 mg/kg TS 1 1 NADO
Antracen <0.010 mg/kg TS 1 1 NADO
Fluoranten 0.024 0.007 mg/kg TS 1 1 NADO
Pyren 0.020 0.006 mg/kg TS 1 1 NADO
Benso(a)antracen^ <0.010 mg/kg TS 1 1 NADO
Krysen^ <0.010 mg/kg TS 1 1 NADO
Benso(b)fluoranten^ 0.022 0.007 mg/kg TS 1 1 NADO
Benso(k)fluoranten^ <0.010 mg/kg TS 1 1 NADO
Benso(a)pyren^ 0.012 0.004 mg/kg TS 1 1 NADO
Dibenso(ah)antracen^ <0.010 mg/kg TS 1 1 NADO
Benso(ghi)perylen 0.010 0.003 mg/kg TS 1 1 NADO
Indeno(123cd)pyren^ <0.010 mg/kg TS 1 1 NADO
Sum PAH-16* 0.088 mg/kg TS 1 1 NADO
Bensen <0.0100 mg/kg TS 1 1 NADO
Toluen <0.30 mg/kg TS 1 1 NADO
