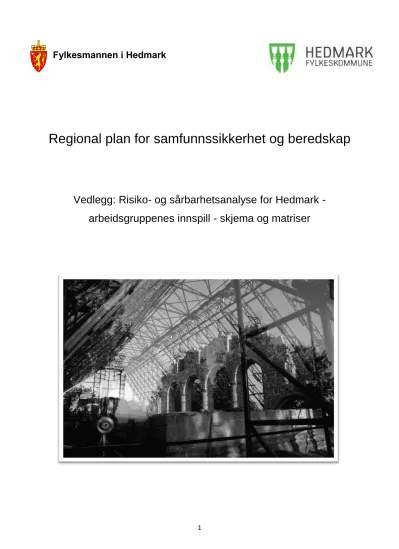

Regional plan for samfunnssikkerhet og beredskap
Vedlegg: Risiko- og sårbarhetsanalyse for Hedmark -
arbeidsgruppenes innspill - skjema og matriser
Fylkesmannen i Hedmark
2
INNHOLDSFORTEGNELSE
METODE ... 3
ARBEIDSGRUPPENES ROS-ANALYSER ... 6
Arbeidsgruppe A: Brann og forurensing ... 7
Arbeidsgruppe B: Epidemier. ... 15
Arbeidsgruppe C: Infrastruktur ... 33
Arbeidsgruppe D: Naturfenomen ... 42
Arbeidsgruppe E: Sikkerhet ... 58
3
RISIKO- OG SÅRBARHETSANALYSE FOR HEDMARK
METODE
Notatet ”Regional plan for samfunnssikkerhet og beredskap – retningslinjer og kriterier for gjennomføring av risiko- og sårbarhetsanalyser i arbeidsgruppene” legger opp retningslinjer for arbeidsgruppenes arbeid med risiko og sårbarhetsanalyser.
Arbeidet i arbeidsgruppene har hatt veileder for kommunale risiko- og sårbarhetsanalyser fra Direktoratet for samfunnssikkerhet og beredskap (DSB) som viktigste rettesnor for sine framlegg.
Gradering av konsekvenser
I arbeidsgruppenes arbeid med gradering av konsekvenser av hendelser, ble følgende konsekvensmatrise lagt til grunn:
Ufarlig En viss fare Farlig Kritisk Katastrofe
Mennesker Ingen personskader Få og små personskader
Få men alvorlige personskader
Opp til 1- 3 døde, flere alvorlig skadd, Opp til 100 evakuerte
Flere enn 3 døde, mange alvorlig skadd, Over 100 evakuerte
Miljø Ingen miljøskade Mindre miljøskade
Alvorlige skader på miljøet
Omfattende skader på miljøet
Svært alvorlige og langvarige skader på miljøet
Samfunnsviktige funksjoner
Systemet settes midlertidig ut av drift. Ingen direkte skader, kun mindre forsinkelser. Ikke behov for reservesystemer
Systemet settes midlertidig ut av drift. Kan føre til skader dersom det ikke finnes reservesystemer
Driftsstans i flere døgn.
Systemet settes ut av drift for lengre tid.
Andre avhengige systemer rammes midlertidig
Hoved- og avhengige av andre systemer settes
permanent ut av drift
Øk. verdier Skader opp til kr 100 000.
Skader opp til 1 mill. kr.
Skader opp til 10 mill. kr.
Skader opp til 50 mill.
kr..
Skader over 50 mill. kr.
4
Gradering av sannsynlighet
I arbeidsgruppenes arbeid med gradering av sannsynlighet for hendelser, ble følgende sannsynlighetsgradering lagt til grunn:
Lite
sannsynlig Sjeldnere enn en gang hvert 100 år.
Mindre
sannsynlig En gang mellom hvert 50. og 100. år.
Sannsynlig En gang mellom hvert 10. og 50. år.
Meget
sannsynlig En gang mellom hvert år og hvert 10. år.
Svært
sannsynlig Oftere enn en gang hvert år.
Skjema for registrering av hendelser
Arbeidsgruppene har ført hendelser med vurderinger av sannsynlighet, konsekvenser og forslag til tiltak i skjemaet nedenfor.
Uønskede hendelser – arbeidsgruppe ……..
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar A: Forebyggende B: Skadebegr.
1.1
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
1.2
5
Akseptkriterier
Som følge av analysene av sannsynlighet og konsekvenser, framkommer nedenstående risikomatrise.
Kriterier for risikoaksept framkommer av matrisen på bakgrunn av inndelingen i grønne, gule og rød felter.
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært sannsynlig
Meget sannsynlig
Sannsynlig
Mindre sannsynlig
Lite sannsynlig
Ikke akseptert
Aksepter dersom det finnes enkle tiltak
Kan aksepteres
6
ARBEIDSGRUPPENES ROS-ANALYSER
Nedenfor følger arbeidsgruppenes utfylte skjema i sin helhet. Sekretariatet har for oversiktens skyld foretatt visse redigeringsmessige endringer i skjemaene uten at dette har endret
innholdet.
Risikomatriser for hver arbeidsgruppes bidrag følger etter hvert av skjemaene. Disse
matrisene har sekretariatet utarbeidet i ROS-modulen i CIM krisestøtteverktøy på bakgrunn av arbeidsgruppenes analyser.
Etter hver arbeidsgruppes bidrag og matriser følger sammendrag for hver arbeidsgruppe med oversikt over ”Ikke aksepterte hendelser”. ”Disse hendelsene er de som på bakgrunn av analyse av sannsynlighet og konsekvens er plassert i de røde feltene i matrisene. Hendelser som for minst en av de fire konsekvensområdene mennesker, miljø, samfunnsviktige funksjoner og økonomiske verdier er markert som rød, er tatt med i disse sammendragene.
Sekretariatet har renskrevet og ført inn ansvarlige for tiltak for hver av hendelsene.
Arbeidsgruppe B Epidemier er delt i tre separate analyser – epidemier hos mennesker,
zoonoser og epidemier hos dyr, samt jorbruksvekster og skog.
7
Arbeidsgruppe A: Brann og forurensing
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
Skogbrann Gnist fra jernbane.
Nedfall av strømførende ledning.
Lynnedslag.
Uforsiktig bruk av åpen varme (bål, grilling)
Meget sannsynlig (en gang mellom hvert år og hvert 10. år).
A: En viss fare B: Farlig C: En viss fare D: Farlig
A: Informasjon i media og plakatoppslag i skogen.
Stans av skogsarbeid.
Bålforbud.
B: Godt planverk.
Samarbeidsavtaler mellom skogeiere og innsatsaktørene.
Øvelser.
Akutt forurensning etter utslipp av oljeprodukter
Transportuhell på veg eller jernbane.
Utlekking fra stasjonær oljetank.
Meget sannsynlig A: Farlig B: Farlig C: Farlig D: Farlig
A: Tryggere ferdselsårer.
Oppsamlingssystemer rundt kritiske punkt.
Gode HMS-systemer hos eiere med gjennomførte kontroller av utstyr og tanker.
B: Godt planverk.
Samarbeidsavtaler mellom innsatsaktørene.
Øvelser.
Akutt forurensning etter utslipp av ca.
30 m3 flytende, giftig stoff i tettbygd område.
Transportuhell på veg eller jernbane.
Utlekking fra stasjonær tank etter brann eller ulykke.
Sannsynlig A: Kritisk B: Kritisk C: Kritisk D: Kritisk
A: Trygge ferdselsårer.
Oppsamlingssystemer rundt kritiske punkt.
Gode HMS-systemer hos eiere med gjennomførte kontroller av kritiske prosesser.
B: Godt planverk.
Samarbeidsavtaler mellom innsatsaktørene.
Øvelser.
Akutt forurensning etter utslipp av ca.
30 m3 giftig gass i tettbygd område.
Transportuhell på veg eller jernbane.
Utlekking fra stasjonær tank etter brann eller ulykke.
Sannsynlig A: Katastrofe B: En viss fare C: Katastrofe D: Katastrofe
A: Trygge ferdselsårer.
Gode HMS-systemer hos eiere med gjennomførte kontroller av kritiske prosesser.
B: Godt planverk.
Samarbeidsavtaler mellom innsatsaktørene.
Øvelser.
8
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
Brann med eksplosjonsfare
Ammunisjons- lager.
Bensinstasjon
Gass lager
Sprengstoff- fabrikker
Risikobedrifter
Menneskelig svikt.
Ytre påvirkning.
Sviktende HMS.
Sannsynlig (10 – 50 år)
A: Kritisk B: Kritisk C: Farlig D: Farlig
Levende HMS Øvelser på risikobilde Bevisstgjøring av ansatte Restriktiv tillatelse til lagring og bruk fra overordnet myndighet.
Eksplosjon på vei og bane
Tankbil med brennbar væske
Transport på vei med eksplosiver
Togavsporing/K ollisjon med brennbart eller eksplosivt innhold
Dårlig veistandard.
Gammelt banemateriell.
Generelt dårlig vedlikehold.
Menneskelig svikt
Meget sannsynlig (0 – 10 år)
A: Katastrofe B: Kritisk C: Kritisk D: Kritisk
Bevilgende og politiske myndigheter må prioritere utbygging av vei og bane i Norge.
Strengere kontroll av utøver.
Stor brann på institusjon, sykehus, hotell
Gamle trebygninger.
Ingen eller mangelfull seksjonering.
Mangler ved HMS arbeidet Menneskelig svikt.
Teknisk svikt på brannvarslings- anlegg
Sannsynlig (10-50 år)
A: Katastrofe B: En viss fare C: Kritisk D: Katastrofe
Statlige og fylkes- kommunale myndigheter må føre strengere tilsyn med kommunal virksomhet.
Plan og bygningsloven må brukes med tilbakevirkende kraft.
Full sprinkling på gamle trebygninger.
Oppdatert og levende HMS.
Sikrere GSM nett med lengre back up tider på nødstrøm.
Utslipp av giftige gasser fra industri/
store branner
Brann uten kontroll.
Teknisk svikt.
Menneskelig svikt.
Manglende forebyggende tiltak
Meget sannsynlig (0-10 år)
A: Kritisk B: Kritisk C: Kritisk D: Katastrofe
Innføring av vakt ordninger i små og mellomstore brann- vesen, for å få raskere responstid.
Pålegge risikobedrifter plikt til å knytte brannvarslingsanlegg til nødalarmeringssentral brann.
Forebyggende tekniske tiltak i utsatte bedrifter.
Innføring av PAS (befolkningsvarsling via mobiltelefon.)
9
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
Radon Radon finnes ikke i
vårt fylke.
Nærmeste forekomster er på Gran, Hadeland, Lunner og Nannestad.
Forekommer i små områder østover fra Drevsjø, vest for Trysilfjellet, NØ for
Osensjøen i Åmot og ellers i et SV - NØ belte sentralt på Hedmarken og østover i Elverum. Alunskifer ansees ikke å gi akutt fare for radonstråling, men er viktigst å ta hensyn til i
arealplanleggingen.
Radioaktiv forurensing, nedfall/nedbør
Nedbør etter ulykke i atomkraftverk.
Satelittstyrt.
Terror.
Ulykke ved transport.
Lite sannsynlig Katastrofe Beredskapen er bygget opp rundt Kriseutvalget for atomberedskap som består av representanter fra sentrale myndigheter som har et spesielt ansvar i
atomberedskapen. Statens strålevern er leder og sekretariat for Kriseutvalget.
Fylkesmennene er
atomberedskapens regionale ledd.
10
Risikomatrise A Mennesker
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 5
Meget
sannsynlig 1 1 1 1 4
Sannsynlig 2 2 3
Mindre
sannsynlig 2
Lite
sannsynlig 1 1
A B C D E
Ikke akseptert
- Akutt forurensning etter utslipp av ca. 30 m3 flytende, giftig stoff i tettbygd område. (D3) - Akutt forurensning etter utslipp av ca. 30 m3 giftig gass i tettbygd område. (E3)
- Akutt forurensning etter utslipp av oljeprodukter (C4) - Brann med eksplosjonsfare (D3)
- Eksplosjon på vei og bane (E4) - Radioaktiv forurensing (E1)
- Stor brann på institusjon, sykehus, hotell (E3)
- Utslipp av giftige gasser fra industri/ store branner (D4) Aksepter dersom det finnes enkle tiltak
- Skogbrann (B4) Kan aksepteres - Ingen hendelser
11
Risikomatrise B Miljø
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 5
Meget
sannsynlig 2 2 4
Sannsynlig 2 2 3
Mindre
sannsynlig 2
Lite
sannsynlig 1 1
A B C D E
Ikke akseptert
- Akutt forurensning etter utslipp av ca. 30 m3 flytende, giftig stoff i tettbygd område. (D3) - Akutt forurensning etter utslipp av oljeprodukter (C4)
- Brann med eksplosjonsfare (D3) - Eksplosjon på vei og bane (D4) - Radioaktiv forurensing (E1) - Skogbrann (C4)
- Utslipp av giftige gasser fra industri/ store branner (D4) Aksepter dersom det finnes enkle tiltak
- Akutt forurensning etter utslipp av ca. 30 m3 giftig gass i tettbygd område. (B3) - Stor brann på institusjon, sykehus, hotell (B3)
Kan aksepteres - Ingen hendelser
12
Risikomatrise C Samfunnsviktige funksjoner
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 5
Meget
sannsynlig 1 1 2 4
Sannsynlig 1 2 1 3
Mindre
sannsynlig 2
Lite
sannsynlig 1 1
A B C D E
Ikke akseptert
- Akutt forurensning etter utslipp av ca. 30 m3 flytende, giftig stoff i tettbygd område. (D3) - Akutt forurensning etter utslipp av ca. 30 m3 giftig gass i tettbygd område. (E3)
- Akutt forurensning etter utslipp av oljeprodukter (C4) - Eksplosjon på vei og bane (D4)
- Radioaktiv forurensing (E1)
- Stor brann på institusjon, sykehus, hotell (D3)
- Utslipp av giftige gasser fra industri/ store branner (D4) Aksepter dersom det finnes enkle tiltak
- Brann med eksplosjonsfare (C3) - Skogbrann (B4)
Kan aksepteres - Ingen hendelser
13
Risikomatrise D Øk. verdier
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 5
Meget
sannsynlig 2 1 1 4
Sannsynlig 1 1 2 3
Mindre
sannsynlig 2
Lite
sannsynlig 1 1
A B C D E
Ikke akseptert
- Akutt forurensning etter utslipp av ca. 30 m3 flytende, giftig stoff i tettbygd område. (D3) - Akutt forurensning etter utslipp av ca. 30 m3 giftig gass i tettbygd område. (E3)
- Akutt forurensning etter utslipp av oljeprodukter (C4) - Eksplosjon på vei og bane (D4)
- Radioaktiv forurensingh (E1) - Skogbrann (C4)
- Stor brann på institusjon, sykehus, hotell (E3)
- Utslipp av giftige gasser fra industri/ store branner (E4) Aksepter dersom det finnes enkle tiltak
- Brann med eksplosjonsfare (C3) Kan aksepteres
- Ingen hendelser
14
Sammendrag arbeidsgruppe A - Brann og forurensing
Ikke aksepterte hendelser (Rødt i matrisene)
Hendelse Risiko Ansvarlig for tiltak
Akutt forurensning etter utslipp av ca. 30 m3 flytende, giftig stoff i tettbygd område.
D3 Eier
Brannvesen IUA
Akutt forurensning etter utslipp av ca. 30 m3 giftig gass i tettbygd område.
E3 Eier
Brannvesen IUA
Akutt forurensning etter utslipp av oljeprodukter
C4 Eier
Brannvesen IUA
Brann med eksplosjonsfare
D3 Eier
Brannvesen
Eksplosjon på vei og bane
E4 Vegvesen,
jernbaneverket Transportører Brannvesen
Radioaktiv forurensing
E1 Kriseutvalget for
atomberedskap Fylkesmannen
Stor brann på institusjon, sykehus,hotell
E3 Eier
Brannvesen Nødetater
Utslipp av giftige gasser fra industri/store branner
D4 Eier
Brannvesen Nødetater
Skogbrann
C4 Skogeier
Brannvesen
Nødetater
15
Arbeidsgruppe B: Epidemier.
Epidemier jordbruksvekster og skog
Hendelse Årsaker Sannsyn-
lighet
Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
1.1
Utbrudd av alvorlig plante- skadegjører på jordbruksvekster (eks. potetcyste- nematode, ringråte)
Spredning av infisert frø/
plantemateriale pga.:
-Mangelfullt rengjort utstyr ved høsting, sortering og lagring -Gjennom transport -Ved import av jordbruksvarer
Sannsynlig/
meget sannsynlig
Konsekvensgrad A: Ufarlig
(toksinproduserende org.
farlige)
B: En viss fare/farlig C: Ufarlig
D:
Farlig/kritisk/katastrofe (avh. av omfang og skadegjører)
A: Forebyggende tiltak (ansvarlig i parentes)
1. God plantehelse/foredling/
motstandsdyktige planter (foretaket, Graminor, Overhalla klonavlssenter)
2. Overvåking (MT, Bioforsk) 3. Beredskap (MT)
4. Geografisk oversikt over arealer av ulike jordbruksvekster (FM) 5. Regelverk (MT, LMD) 6. Forskning og kompetanse (forsknings- og
utdanningsinstitusjoner) 7. Kontrollordninger for import (MT)
8. Erstatning etter off. pålegg (FM)
B: Skadebegr. (ansvar)
1. Bekjemping og sanering (MT+
næringsutøvere)
2. Restriksjoner på dyrking og drift (MT)
3. Geografisk oversikt over utbrudd av skadegjører (FM)
1.2.
Utbrudd av alvorlig
skadegjører på skog (generelt)
Ofte
sammensatte.
Skog som er svekket av andre årsaker lettere mottagelig for angrep (kalamiteter = kritiske hendelser i skog).
Manglende opprydding av vindfall.
For lang lagringstid av tømmer.
Import av virke.
Sannsynlig/
meget sannsynlig
A: Ufarlig B: En viss
fare/farlig/kritisk/katastrof e
(furuvednematode katastrofe lokalt) C: Ufarlig
D: En viss fare/farlig/
kritisk/katastrofe
A: Forebyggende tiltak (ansvar)
1. Skoghygiene og
skogbehandling (skogeier) 2. Optimal lagring av tømmer (skogeier, tømmerkjøper) 3. Foredling (Skogfrøverket) 4. Overvåking (kommunen, FM, SLF)
5. Beredskap (SLF, FM, kommunen)
6. Forskning, kompetanse og informasjon (forsknings- og utdanningsinstitusjoner,
veiledningsapparatet, eks. Skog
og landskap, SKI, LMD, SLF,
FM, kommunen, skogbruks org.)
16 1.2.1.
Utbrudd av furuvednematode
1.2.2.
Utbrudd av granbarkbille
1.2.3.
Utbrudd av furubarveps
1.2.4. Ekstra store angrep av
snutebille
Årsaker Import av trevirke mv.
Årsaker
Årsaker
Årsaker
Sannsynlig het
Sannsynlig
Sannsynlig het
Sannsynlig
Sannsynlig het
Sannsynlig
Sannsynlig het Meget sannsynlig
A: Ufarlig
B: Kritisk/katastrofe C: Ufarlig
D: Katastrofe
Konsekvensgrad A: En viss fare B: En viss fare/farlig C: Ufarlig
D:
Farlig/kritisk/katastrofe
Konsekvensgrad A: Ufarlig
B: En viss fare/farlig C: Ufarlig
D: Farlig/kritisk Konsekvensgrad A: Ufarlig B: Ufarlig C: Ufarlig
D: En viss fare/farlig
B: Skadebegr. (ansvar) 1. Bekjemping (skogeier) 2. Avvirkning (skogeier)
Tiltak (ansvar)
A: Forebyggende tiltak 1. Optimal lagring av tømmer (skogeier, tømmerkjøper) 2. Overvåking (SLF, FM) 3. Beredskap (FM, kommunen) 4. Forskning, kompetanse og informasjon (forsknings- og utdanningsinstitusjoner,
veiledningsapparatet, eks. Skog og landskap, LMD, SLF, FM) B: Skadebegr. (ansvar) Import (tømmerkjøper)
Tiltak (ansvar)
17 1.2.5. Utbrudd av
furuas knopp- og grentørkesopp
1.2.6. Rotråte
1.2.7. Ukjente fremmede organismer (eks.
Mountain pine beetle)
Årsaker
Årsaker
Årsaker
Sannsynlig het
Sannsynlig
Sannsynlig het
Svært sannsynlig
Sannsynlig het Mindre sannsynlig
Konsekvensgrad A: Ufarlig
B: En viss fare/farlig C: Ufarlig
D: Farlig/kritisk
Konsekvensgrad A: En viss fare B: Ufarlig C: Ufarlig
D: Kritisk/katastrofe
Konsekvensgrad A: Ufarlig?
B: Kritisk/katastrofe C: Ufarlig/farlig D:--katastrofe
Kommentarer:
MT : Mattilsynet
LMD: Landbruks- og matdepartementet SLF: Statens landbruksforvaltning FM: Fylkesmannen
Risikoen for utbrudd av alvorlige planteskadegjørere i jord- og skogbruk øker av div. årsaker, bl.a. har klimaendringene en negativ påvirkning.
Redusert kompetanse og kapasitet i kommunal landbruksforvaltning svekker beredskapen og
muligheten for oppfølging
18
Risikomatrise A Mennesker
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 1 5
Meget
sannsynlig 1 4
Sannsynlig 5 1 3
Mindre
sannsynlig 1 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert - Rotråte (B5)
Aksepter dersom det finnes enkle tiltak - Utbrudd av granbarkbille (B3)
Kan aksepteres
- Ekstra store angrep av snutebille (A4) - Ukjente fremmede organismer (A2)
- Utbrudd av alvorlig plante-skadegjører på jordbruksvekster (A3) - Utbrudd av alvorlig skadegjører på skog (generelt) (A3)
- Utbrudd av furuas knopp- og grentørkesopp (A3) - Utbrudd av furubarveps (A3)
- Utbrudd av furuvednematode (A3)
19
Risikomatrise B Miljø
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 1 5
Meget
sannsynlig 1 4
Sannsynlig 5 1 3
Mindre
sannsynlig 1 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert
- Utbrudd av furuvednematode (D3) Aksepter dersom det finnes enkle tiltak - Ukjente fremmede organismer (D2)
- Utbrudd av alvorlig plante-skadegjører på jordbruksvekster (B3) - Utbrudd av alvorlig skadegjører på skog (generelt) (B3)
- Utbrudd av furuas knopp- og grentørkesopp (B3) - Utbrudd av furubarveps (B3)
- Utbrudd av granbarkbille (B3) Kan aksepteres
- Ekstra store angrep av snutebille (A4) - Rotråte (A5)
20
Risikomatrise C Samfunnsviktige funksjoner
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 1 5
Meget
sannsynlig 1 4
Sannsynlig 6 3
Mindre
sannsynlig 1 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert - Ingen hendelser
Aksepter dersom det finnes enkle tiltak - Ukjente fremmede organismer (C2) Kan aksepteres
- Ekstra store angrep av snutebille (A4) - Rotråte (A5)
- Utbrudd av alvorlig plante-skadegjører på jordbruksvekster (A3) - Utbrudd av alvorlig skadegjører på skog (generelt) (A3)
- Utbrudd av furuas knopp- og grentørkesopp (A3) - Utbrudd av furubarveps (A3)
- Utbrudd av furuvednematode (A3) - Utbrudd av granbarkbille (A3)
21
Risikomatrise D Øk. Verdier
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 1 5
Meget
sannsynlig 1 4
Sannsynlig 1 3 1 1 3
Mindre
sannsynlig 1 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert - Rotråte (D5)
- Ukjente fremmede organismer (E2)
- Utbrudd av alvorlig plante-skadegjører på jordbruksvekster (D3) - Utbrudd av furuvednematode (E3)
Aksepter dersom det finnes enkle tiltak - Ekstra store angrep av snutebille (B4)
- Utbrudd av alvorlig skadegjører på skog (generelt) (B3) - Utbrudd av furuas knopp- og grentørkesopp (C3) - Utbrudd av furubarveps (C3)
- Utbrudd av granbarkbille (C3) Kan aksepteres
- Ingen hendelser
22
Arbeidsgruppe B Epidemier.
Epidemier hos mennesker
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
Pandemisk influensa
Viruskontakt Sannsynlig 10-50 års
mellomrom
A. Kritisk/katastrofe B. Ufarlig/en viss fare C. Kritisk
D. Kritisk
A. Info til helsetjeneste og befolkning – FHI/Kommune A. Planverk – Stat/FM/Kommune A. Vaksine – FHI/Kommune B. Primærhelsetjen.tilbud – Fastleger/Helsestasjon B. Medisiner (Tamiflu) – Fastleger/Helsestasjon/Apotek B. Sykehusbehandling – RHF/HF
Mat- og vannbåren epidemi
Virus, bakterier, parasitter i næringsmidler og drikkevann
Meget sannsynlig 1-10 års mellomrom
Konsekvensgrad A. Farlig/kritisk B. En viss fare C. En viss fare /farlig D. En viss fare/farlig
A. Overvåking – FHI/MT A. Planverk/Regelverk/Tilsyn – Virks./Kommune/MT
A. Info til helsetjeneste og
befolkning – Virks./Kommune/MT.
A. Øvelser – Kommune/MT A. Vaksine – Fastleger/Helsest.
B. Kriseledelse/Hygienetiltak – Kommune/Virks.
B. Medisiner (Antibiotika) – Fastleger/Apotek
B. Behandling i primærhelsetjen. - Fastleger
B. Sykehusbehandl. - RHF/HF Luftbåren
epidemi
Virus, bakterier eks Legionella fra
aerosoler/bio- film i kjøletårn og lignende
Sannsynlig 10 -50 års mellomrom
A. Farlig B. Ufarlig C. En viss fare D. En viss fare
A. Overvåkning, prøvetak. – FHI/Virks./Kommune A. Tekniske tiltak – Virks.
A. Info – Kommunen/FHI B. Medisiner (Antibiotika) – Primærhelsetjen./fastleger B. Sykehusbehandl. – RHF/HF
23
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
Andre epidemier/
smittsomm e syk- dommer
Migrasjoner/
flyktninger.
Sammenbrudd i infrastruktur og samfunnsforhol d.
Sult.
Tuberkulose, sesonginfluensa, resistente bakterier/MRSA
Mindre sannsynlig 50-100 års mellomrom
A. Kritisk B. En viss fare C. Kritisk D. Farlig
A. Sentrale helsemyndigheter, Beslutninger/Instrukser – HOD/Helsedir./FHI A. Info og rådgivning – FHI/Helsedir./Kommune/
A. Vaksiner – FHI/Kommune A. Primære hygienetiltak - Kommune
B. Kriseledelse - Kommune B. Feltsykehus – Stat/kommune B. Sykehusbehandling – RHF/HF
Risikomatrise A Mennesker
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 5
Meget
sannsynlig 1 4
Sannsynlig 1 1 3
Mindre
sannsynlig 1 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert
- Mat- og vannbåren epidemi (C4) - Pandemisk influensa (E3)
Aksepter dersom det finnes enkle tiltak
- Andre epidemier og smittsomme sykdommer (D2) - Luftbåren epidemi (C3). Kan aksepteres
24 - Ingen hendelser
Risikomatrise B Miljø
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 5
Meget
sannsynlig 1 4
Sannsynlig 2 3
Mindre
sannsynlig 1 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert - Ingen hendelser
Aksepter dersom det finnes enkle tiltak - Mat- og vannbåren epidemi (B4) Kan aksepteres
- Andre epidemier og smittsomme sykdommer (B2) - Luftbåren epidemi (A3)
- Pandemisk influensa (A3)
25
Risikomatrise C Samfunnsviktige funksjoner
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 5
Meget
sannsynlig 1 4
Sannsynlig 1 1 3
Mindre
sannsynlig 1 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert
- Pandemisk influensa (D3)
Aksepter dersom det finnes enkle tiltak
- Andre epidemier og smittsomme sykdommer (D2) - Luftbåren epidemi (B3)
- Mat- og vannbåren epidemi (B4) Kan aksepteres
- Ingen hendelser
26
Risikomatrise D Øk. verdier
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 5
Meget
sannsynlig 1 4
Sannsynlig 1 1 3
Mindre
sannsynlig 1 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert
- Pandemisk influensa (D3)
Aksepter dersom det finnes enkle tiltak
- Andre epidemier og smittsomme sykdommer (C2) - Luftbåren epidemi (B3)
- Mat- og vannbåren epidemi (B4) Kan aksepteres
- Ingen hendelser
27
Arbeidsgruppe B. Epidemier.
Zoonoser og epidemier hos dyr
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
Zoonoser
Smitte fra dyr til menneske og motsatt.
Eks.: Rabies Harepest Salmonella Økt reiseaktivitet.
Mer åpne grenser,.
Import.
Arbeidsinnvandring.
Klimaendring.
Svært sannsynlig
A: Kritisk B: En viss fare C: En viss fare D: Farlig
A: Forebyggende tiltak (ansvarlig i parentes) 1. God dyrehelsehelse og folkehelse
(dyreeier, helsevesenet) 2. Overvåking (MT, folkehelsa)
3. Beredskap (MT, helsevesenet)
4. Regelverk (MT, LMD) 6. Forskning og kompetanse (forsknings- og
utdanningsinstitusjoner) 7. Kontrollordninger for import (MT)
8. Informasjon (MT, forsknings- og
utdanningsinstitusjoner, helsevesenet)
B: Skadebegr. (ansvar) 1. Bekjemping og sanering (MT+ næringsutøvere, helsevesenet)
2. Restriksjoner (MT) Epidemier
hos dyr
(Gruppe A sykdommer og gruppe B som håndteres som A)
Smitte av virus, bakterier og parasitter.
Eks.: Munn og klauvsjuke, Svinepest, svineinfluensa(B) Økt reiseaktivitet.
Mer åpne grenser,.
Import.
Arbeidsinnvandring.
Klimaendring
Sannsynlig
A: Ufarlig B: Ufarlig C: Farlig D: Kritisk
A: Forebyggende tiltak (ansvarlig i parentes) 1. God dyrehelsehelse (dyreeier)
2. Overvåking (MT,) 3. Beredskap (MT,) 4. Regelverk (MT, LMD) 6. Forskning og kompetanse (forsknings- og
utdanningsinstitusjoner) 7. Kontrollordninger for import (MT)
8. Informasjon (MT, forsknings- og
utdanningsinstitusjoner) B: Skadebegr. (ansvar) 1. Bekjemping og sanering (MT+ næringsutøvere,) 2. Restriksjoner (MT)
28
Risikomatrise A Mennesker
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 1 5
Meget
sannsynlig 4
Sannsynlig 1 3
Mindre
sannsynlig 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert
- Zoonoser - smitte fra dyr til menneske og motsatt. (D5) Aksepter dersom det finnes enkle tiltak
- Ingen hendelser Kan aksepteres
- Epidemier hos dyr (A3)
29
Risikomatrise B Miljø
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 1 5
Meget
sannsynlig 4
Sannsynlig 1 3
Mindre
sannsynlig 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert
- Zoonoser - smitte fra dyr til menneske og motsatt. (B5) Aksepter dersom det finnes enkle tiltak
- Ingen hendelser Kan aksepteres
- Epidemier hos dyr (A3)
30
Risikomatrise C Samfunnsviktige funksjoner
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 1 5
Meget
sannsynlig 4
Sannsynlig 1 3
Mindre
sannsynlig 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert
- Zoonoser - smitte fra dyr til menneske og motsatt. (B5) Aksepter dersom det finnes enkle tiltak
- Epidemier hos dyr (C3) Kan aksepteres
- Ingen hendelser
31
Risikomatrise D Øk. Verdier
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 1 5
Meget
sannsynlig 4
Sannsynlig 1 3
Mindre
sannsynlig 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert
- Epidemier hos dyr (D3)
- Zoonoser - smitte fra dyr til menneske og motsatt. (C5) Aksepter dersom det finnes enkle tiltak
- Ingen hendelser Kan aksepteres - Ingen hendelser
32
Sammendrag arbeidsgruppe B Epidemier Jordbruksvekster og skog:
Ikke aksepterte hendelser (Rødt i matrisene)
Hendelse Risiko Ansvarlig for tiltak
Rotråte
B5 ----
Utbrudd av furuvednematode
D3 Statens
Landbruksforvaltning Fylkesmannen Kommuner Skogeier Tømmerkjøper
Ukjente fremmede organismerE2 ---
Utbrudd av alvorlig plante-skadegjører på jordbruksvekster
D3 Foretaket Mattilsynet Fylkesmannen LMD
Bioforsk Graminor
Epidemier hos mennesker
Hendelse Risiko Ansvarlig for tiltak
Mat- og vannbåren epidemi
D5 Kommuner
Mattilsynet Helseforetak
Folkehelseinstituttet
Pandemisk influensa
E3 Kommuner
Fylkesmannen Helseforetak
Folkehelseinstituttet
Zoonoser og epidemier hos dyr
Hendelse Risiko Ansvarlig for tiltak
Zoonoser - smitte fra dyr til menneske og motsatt
D5 Mattilsynet
Epidemier hos dyr
D3 Mattilsynet
33
Arbeidsgruppe C: Infrastruktur
Årsaker
Arbeidsgruppe C har i hovedsak gruppert årsaker i følgende tre hovedgrupper og angitt hvilke hendelser som er vurdert under hver av de tre gruppene:
Naturhendelser Villede hendelser Systemsvikt
Vind Hacking Datasvikt
Snø / ising Brann Tekniske feil
Flom Hærverk Overbelastning
Ras (jord/snø) Sabotasje Leverandørsvikt
Tordenvær Terror Ressursmangel
Tørrår Krigshandlinger Menneskelig feil
Solstorm Styringssvikt
Pkt. 1.1 – 1.9: Uønskede hendelser. Pkt. 1.10 – 1.15: Kritiske installasjoner.
Sekretariatet har ved behandlingen lagt den største sannsynligheten til grunn.
Uønskede hendelser – arbeidsgruppe C Infrastruktur
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
1.1
Strømutfall
Naturhendelser Villede hendelser Systemsvikt
Meget sannsynlig Meget sannsynlig Meget sannsynlig
A En viss fare B ufarlig C En viss fare D Farlig
A: rydding – kraftgater rassikring
fysisk sikring av anlegg
IKT-sikring beredskapsplaner øvelser
Dublering
B: nødstrøm strømrasjonering beredskapsplaner øvelser
1.2 IKT-utfall
Naturhendelser Villede hendelser Systemsvikt
Meget sannsynlig Meget sannsynlig Meget sannsynlig
A En viss fare B ufarlig C Farlig D Kritisk
A: vakthold, alarmsystemer beredskapsplaner, øvelser
B: backup, nødstrøm, reservemateriell
34
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
1.3 Utfall av trafikkstyrings- sentral JBV
Naturhendelser Villede hendelser Systemsvikt
Mindre sannsynlig Mindre sannsynlig
Sannsynlig
A Ufarlig B Ufarlig C En viss fare D Farlig
A: rassikring fysisk sikring av anlegg
IKT-sikring beredskapsplaner øvelser
B: dublerte løsninger nødstrøm
beredskapsplaner øvelser
1.4
Togulykke Naturhendelse Villede hendelser Systemsvikt
Sannsynlig Mindre sannsynlig Sannsynlig
A Farlig B farlig C Farlig D Kritisk
A: kontroll av infrastruktur og materiell,
beredskapsplaner, øvelser
B: beredskapsplaner, øvelser
1.5
Vegulykke Naturhendelser Villede hendelser Vegstandard
Svært sannsynlig Svært sannsynlig Meget sannsynlig
A Katastrofe B En viss fare C Ufarlig D Kritisk
A: trafikkontroller vedlikehold planverk
tilpassede fartsgrenser B: midtdelere
tilpassede fartsgrenser beredskapsplaner 1.6
Sykehus Legesentre
Strømutfall IKT-utfall Villede hendelser Systemsvikt
Meget sannsynlig Meget sannsynlig Sannsynlig Meget sannsynlig
A Kritisk B En viss fare C En viss fare D Ufarlig
A: alarmsystemer beredskapsplaner, øvelser
B: backup, nødstrøm, reservemateriell beredskapsplaner, øvelser
1.7 Svikt i
vannforsyning
Strømutfall IKT-utfall Naturhendelser Systemsvikt Villede hendelser
Meget sannsynlig Meget sannsynlig Meget sannsynlig Sannsynlig Lite sannsynlig
A En viss fare B En viss fare C Kritisk D Farlig
A: overvåkningssystemer alarmsystemer
beredskapsplaner øvelser
B: backup
beredskapssystemer beredskapsplaner øvelser
rasjoneringsplaner
35
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
1.8 Svikt i drivstoff- distribusjon
Strømutfall Naturhendelser Systemsvikt
Meget sannsynlig Meget sannsynlig Meget sannsynlig
A Ufarlig B Ufarlig C Kritisk D Kritisk
A: overvåkningssystemer alarmsystemer
beredskapsplaner øvelser
B: backup
beredskapsplaner rasjoneringsplaner 1.9
Svikt i matvare- distribusjon
Strømutfall Systemsvikt Villede hendelser
Meget sannsynlig Meget sannsynlig Lite sannsynlig
A Ufarlig B Ufarlig C Kritisk D Kritisk
A: overvåkningssystemer alarmsystemer
beredskapsplaner øvelser
B: backup
beredskapsplaner rasjoneringsplaner 1.10
Administrasjon s-bygg
(Gruppe C har tatt for seg sentrale objekter som ved
hendelser av ulike slag vil gi ulike
konsekvenser for Hedmark fylke, f.eks. rådhus, politihus, Fylkeshuset, Statens Hus)
IKT utfall Strømutfall Villede hendelser Systemsvikt
Meget sannsynlig Meget sannsynlig Meget sannsynlig Meget sannsynlig
A Ufarlig B Ufarlig C Kritisk D Farlig
A: vakthold/
besøkskontroll alarmsystemer beredskapsplaner, øvelser
B: backup, nødstrøm, beredskapsplaner, øvelser
Hendelse Årsaker Sannsynlighet Konsekvenser
A: Mennesker B: Miljø C: Samfunnsviktige funksjoner D: Øk. verdier
Tiltak Ansvar
A: Forebyggende B: Skadebegr.
1.12
Teleinstallasjon er,
-
kommunikasjo n
IKT utfall Strømutfall Systemsvikt Villede hendelser
Meget sannsynlig Meget sannsynlig Meget sannsynlig Sannsynlig
A Ufarlig B Ufarlig C Kritisk D Farlig
A: overvåkningssystemer alarmsystemer
beredskapsplaner øvelser
B: backup
nødstrøm / reserve-
36
materiell
beredskapsplaner øvelser
1.13
Alarmsentraler 110, 112, 113
IKT utfall Strømutfall Systemsvikt Villede hendelser
Meget sannsynlig Meget sannsynlig Meget sannsynlig Mindre
sannsynlig
A Farlig B En viss fare C Kritisk D Farlig
A: overvåkningssystemer alarmsystemer
beredskapsplaner øvelser
B: backup
nødstrøm / reserve- materiell
beredskapsplaner øvelser
1.14
Veg, jernbane Jernbanestasjo ner
Naturhendelser Villede hendelser Systemsvikt
Meget sannsynlig Sannsynlig Sannsynlig
A Ufarlig B Ufarlig C Kritisk D Kritisk
A: overvåkningssystemer alarmsystemer
beredskapsplaner øvelser
B: backup
nødstrøm / reserve- materiell
beredskapsplaner øvelser
1.15 Media (TV, radio, aviser, sosiale medier)
IKT utfall Strømutfall Systemsvikt Villede hendelser
Meget sannsynlig Meget sannsynlig Meget sannsynlig Sannsynlig
A Ufarlig B Ufarlig C Kritisk D Farlig
A: overvåkningssystemer alarmsystemer
beredskapsplaner øvelser
B: backup nødstrøm beredskapsplaner øvelser
Risikomatrise A Mennesker
Ufarlig En viss fare Farlig Kritisk Katastrofe
37
Svært
sannsynlig 1 5
Meget
sannsynlig 7 3 1 1 4
Sannsynlig 2 3
Mindre
sannsynlig 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert
- Alarmsentraler - hendelser (C4) - Sykehus, legesentre - hendelser (D4) - Vegulykke (E5)
Aksepter dersom det finnes enkle tiltak - IKT-utfall (B4)
- Strømutfall (B4)
- Svikt i vannforsyning (B4) - Togulykke (C3)
- Utfall av trafikkstyrings-sentral Jernbaneverket (C3) Kan aksepteres
- Administrasjonsbygg - hendelser (A4)
- Kraftstasjoner og trafostasjoner - hendelser (A4) - Media - hendelser (A4)
- Svikt i drivstoffdistribusjon (A4) - Svikt i matvare-distribusjon (A4)
- Teleinstallasjoner, -kommunikasjon - hendelser (A4) - Veg, jernbane, jernbanestasjoner - hendelser (A4)
38
Risikomatrise B Miljø
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 1 5
Meget
sannsynlig 9 3 4
Sannsynlig 2 3
Mindre
sannsynlig 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert - Vegulykke (B5)
Aksepter dersom det finnes enkle tiltak - Alarmsentraler - hendelser (B4) - Svikt i vannforsyning (B4)
- Sykehus, legesentre - hendelser (B4) - Togulykke (C3)
- Utfall av trafikkstyrings-sentral Jernbaneverket (C3) Kan aksepteres
- Administrasjonsbygg - hendelser (A4) - IKT-utfall (A4)
- Kraftstasjoner og trafostasjoner - hendelser (A4) - Media - hendelser (A4)
- Strømutfall (A4)
- Svikt i drivstoffdistribusjon (A4) - Svikt i matvare-distribusjon (A4)
- Teleinstallasjoner, -kommunikasjon - hendelser (A4) - Veg, jernbane, jernbanestasjoner - hendelser (A4)
39
Risikomatrise C Samfunnsviktige funksjoner
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 1 5
Meget
sannsynlig 2 2 8 4
Sannsynlig 2 3
Mindre
sannsynlig 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert
- Administrasjonsbygg - hendelser (D4) - Alarmsentraler - hendelser (C4) - IKT-utfall (C4)
- Kraftstasjoner og trafostasjoner - hendelser (D4) - Media - hendelser (D4)
- Svikt i drivstoffdistribusjon (D4) - Svikt i matvare-distribusjon (D4) - Svikt i vannforsyning (D4)
- Teleinstallasjoner, -kommunikasjon - hendelser (D4) - Veg, jernbane, jernbanestasjoner - hendelser (D4) Aksepter dersom det finnes enkle tiltak
- Strømutfall (B4)
- Sykehus, legesentre - hendelser (B4) - Togulykke (C3)
- Utfall av trafikkstyrings-sentral Jernbaneverket (C3) Kan aksepteres
- Vegulykke (A5)
40
Risikomatrise D Øk. verdier
Ufarlig En viss fare Farlig Kritisk Katastrofe
Svært
sannsynlig 1 5
Meget
sannsynlig 1 1 4 6 4
Sannsynlig 2 3
Mindre
sannsynlig 2
Lite
sannsynlig 1
A B C D E
Ikke akseptert
- Administrasjonsbygg - hendelser (C4) - IKT-utfall (D4)
- Kraftstasjoner og trafostasjoner - hendelser (D4) - Media - hendelser (D4)
- Strømutfall (C4)
- Svikt i drivstoffdistribusjon (D4) - Svikt i matvare-distribusjon (D4) - Svikt i vannforsyning (C4)
- Teleinstallasjoner, -kommunikasjon - hendelser (C4) - Togulykke (D3)
- Utfall av trafikkstyrings-sentral Jernbaneverket (D3) - Veg, jernbane, jernbanestasjoner - hendelser (D4) - Vegulykke (D5)
Aksepter dersom det finnes enkle tiltak - Alarmsentraler - hendelser (B4) Kan aksepteres
- Sykehus, legesentre - hendelser (A4)
41
Sammendrag arbeidsgruppe C – Infrastruktur
Ikke aksepterte hendelser (Rødt i matrisene)
Hendelse Risiko Ansvarlig for tiltak
Alarmsentraler - hendelser
C4 Alarmsentral , eier
Sykehus, legesentre – hendelser
D4 Sykehus Regionalt helseforetak
Vegulykke
E5 Vegvesen
Politi
Administrasjonsbygg - hendelserD4 Eier
IKT-utfall
C4 Eier
Kraftstasjoner og trafostasjoner - hendelser
D4 Eier
Media - hendelser
D4 Eier
Svikt i drivstoffdistribusjon
D4 Eier
Svikt i matvare-distribusjon
D4 Eier
Svikt i vannforsyning
D4 Eier
Kommune
Teleinstallasjoner, -kommunikasjon -hendelser
D4 Eier
Veg, jernbane, jernbanestasjoner -hendelser
D4 Vegvesen Jernbaneverket
Strømutfall
C4 Kraftselskap
Kommune Fylkesmannen
Togulykke
D3 JBV
Togselskap Kommuner
Utfall av trafikkstyringssentralJernbaneverket
