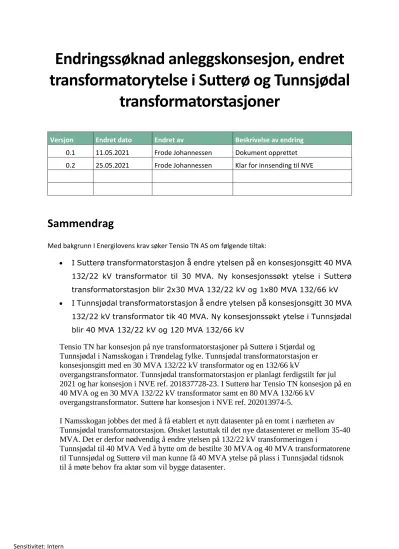

transformatorytelse i Sutterø og Tunnsjødal transformatorstasjoner
Versjon Endret dato Endret av Beskrivelse av endring 0.1 11.05.2021 Frode Johannessen Dokument opprettet 0.2 25.05.2021 Frode Johannessen Klar for innsending til NVE
Sammendrag
Med bakgrunn I Energilovens krav søker Tensio TN AS om følgende tiltak:
I Sutterø transformatorstasjon å endre ytelsen på en konsesjonsgitt 40 MVA 132/22 kV transformator til 30 MVA. Ny konsesjonssøkt ytelse i Sutterø transformatorstasjon blir 2x30 MVA 132/22 kV og 1x80 MVA 132/66 kV
I Tunnsjødal transformatorstasjon å endre ytelsen på konsesjonsgitt 30 MVA 132/22 kV transformator tik 40 MVA. Ny konsesjonssøkt ytelse i Tunnsjødal blir 40 MVA 132/22 kV og 120 MVA 132/66 kV
Tensio TN har konsesjon på nye transformatorstasjoner på Sutterø i Stjørdal og Tunnsjødal i Namsskogan i Trøndelag fylke. Tunnsjødal transformatorstasjon er konsesjonsgitt med en 30 MVA 132/22 kV transformator og en 132/66 kV
overgangstransformator. Tunnsjødal transformatorstasjon er planlagt ferdigstilt før jul 2021 og har konsesjon i NVE ref. 201837728-23. I Sutterø har Tensio TN konsesjon på en 40 MVA og en 30 MVA 132/22 kV transformator samt en 80 MVA 132/66 kV
overgangstransformator. Sutterø har konsesjon i NVE ref. 202013974-5.
I Namsskogan jobbes det med å få etablert et nytt datasenter på en tomt i nærheten av Tunnsjødal transformatorstasjon. Ønsket lastuttak til det nye datasenteret er mellom 35-40 MVA. Det er derfor nødvendig å endre ytelsen på 132/22 kV transformeringen i
Tunnsjødal til 40 MVA Ved å bytte om de bestilte 30 MVA og 40 MVA transformatorene
til Tunnsjødal og Sutterø vil man kunne få 40 MVA ytelse på plass i Tunnsjødal tidsnok
til å møte behov fra aktør som vil bygge datasenter.
Innhold
1 BAKGRUNN ... 3
2 GENERELLE OPPLYSNINGER ... 3
2.1 PRESENTASJON AV TILTAKSHAVER ... 3
3 BESKRIVELSE AV TILTAK ... 4
3.1 BEHOV ... 4
3.2 BUDSJETT ... 5
4 VIRKNING FOR MILJØ, NATUR OG SAMFUNN ... 6
1 Bakgrunn
Tensio TN har konsesjon på nye transformatorstasjoner på Sutterø i Stjørdal og Tunnsjødal i Namsskogan i Trøndelag fylke. Tunnsjødal transformatorstasjon er konsesjonsgitt med en 30 MVA 132/22 kV transformator og en 132/66 kV overgangstransformator. Tunnsjødal
transformatorstasjon er planlagt ferdigstilt før jul 2021 og har konsesjon i NVE ref.
201837728-23. I Sutterø har Tensio TN konsesjon på en 40 MVA og en 30 MVA 132/22 kV transformator samt en 80 MVA 132/66 kV overgangstransformator. Sutterø har konsesjon i NVE ref. 202013974-5.
I Namsskogan jobbes det med å få etablert et nytt datasenter på en tomt i nærheten av Tunnsjødal transformatorstasjon. Ønsket lastuttak til det nye datasenteret er mellom 35-40 MVA. Det er derfor nødvendig å endre ytelsen på 132/22 kV transformeringen i Tunnsjødal til 40 MVA Ved å bytte om de bestilte 30 MVA og 40 MVA transformatorene til Tunnsjødal og Sutterø vil man kunne få 40 MVA ytelse på plass i Tunnsjødal tidsnok til å møte behov fra aktør som vil bygge datasenter. Det vil også gi kapasitet til flere småkraftverk i Namsskogan.
2 Generelle opplysninger
2.1 Presentasjon av tiltakshaver
Konsesjonssøker: Tensio TN AS
Adresse: Sjøfartsgata 3, 7736 Steinkjer
Foretaksnummer NO: 988 807 648 MVA.
Saksbehandler: Frode Johannessen, overingeniør i Tensio TN
Tlf. saksbehandler: 41422789
E-post saksbehandler: frode.johannessen@nte.no
Tensio er et konsern med Tensio TS (Trøndelag Sør, tidligere Trønderenergi Nett AS) og Tensio TN (Trøndelag Nord, tidligere NTE Nett AS) som datterselskaper. Tensio eies av NTE (40 %),
Trønderenergi (40 %) og KLP (20 %). Tensio TN har hovedkontor på Steinkjer, mens Tensiokonsernet har hovedkontor på Stjørdal.
Tensio TN AS er områdekonsesjonær for alle 18 kommunene i tidligere Nord-Trøndelag fylke. Tensio TN AS er eier og ansvarlig for drift, vedlikehold og utbygging av selskapets distribusjonsnett og regionalnett.
Antall tilknyttede nettkunder er cirka 87 000.
Regionalnettet som eies og drives av Tensio TN AS består av kraftledninger og kabler med en total
3 Beskrivelse av tiltak
Med bakgrunn I Energilovens krav søker Tensio TN AS om følgende tiltak:
I Sutterø transformatorstasjon å endre ytelsen på en konsesjonsgitt 40 MVA 132/22 kV transformator til 30 MVA. Ny konsesjonssøkt ytelse i Sutterø transformatorstasjon blir 2x30 MVA 132/22 kV og 1x80 MVA 132/66 kV
I Tunnsjødal transformatorstasjon å endre ytelsen på konsesjonsgitt 30 MVA 132/22 kV transformator til 40 MVA. Ny konsesjonssøkt ytelse i Tunnsjødal blir 40 MVA 132/22 kV og 120 MVA 132/66 kV
3.1 Behov
I Tunnsjødal er det i dag en temperaturkorrigert tunglast på ca. 5 MW ref. KSU 2020 for område 17. I moderat vekst og elektrifiseringsscenarioet i KSU 2020 er belastningen økt til hhv. 5,9 MW og 6,6 MW i 2030. På grunn av utbygging av småkraft i området er det under bygging en ny transformatorstasjon med konsesjonsgitt 30 MVA transformator 132/22 kV. Behovet for planlagt datasenter i Tunnsjødal er 35-40 MW. Tensio TN har vurdert at man kan tildele 35 MW kapasitet til datasenteret dersom transformatoren i Tunnsjødal endres fra 30 MW til 40 MW. De siste 5 MW opp til 40 MW vurderes tildelt som betinget tilknytning ut fra belastning på transformatoren avhengig av produksjon i området.
Det forutsetter at bestilt transformator til nye Sutterø transformatorstasjon i stedet installeres i Tunnsjødal. Det er ikke tid til å bestille en ny transformator til Tunnsjødal og det ville uansett ført til at Tensio TN ville fått en 30 MVA transformator for mye.
Lastutviklingen i Stjørdal har ført til at Sutterø transformatorstasjon er planlagt bygget med 40 + 30 MVA transformatorytelse 132/22 kV. Opprinnelig var Sutterø planlagt med kun en 40 MVA transformator, men det er gitt konsesjon til en ekstra transformator på 30 MVA på grunn av lastøkning i området og behov for redundans. Ved ytterligere lastøkning i Stjørdal er det planlagt å øke installert ytelse i Øireina transformatorstasjon. På grunn av omsøkt reduksjon av ytelsen i Sutterø med 10 MVA vil behovet for større transformatorytelse i Øireina forventes å komme tidligere enn først antatt. Men det avhenger av lastøkningen i Stjørdal i årene fremover. Det regnes her med at behovet for økt ytelse til aktuelt prosjekt i Tunnsjødal må prioriteres før et eventuelt fremtidig behov i Stjørdal.
3.2 Budsjett
Siden transformatorene til Sutterø og Tunnsjødal ikke er levert enda vil det ikke være store kostnader forbundet med ombyttingen. 40 MVA transformatoren må bygges om til Connextilkoblinger og det må gjøres noen mindre endringer i Tunnsjødal. Følgende kostnader er beregnet som følge av endringen:
Tabell 1 Budsjettkostnader beregnet for omrokkering av 30 MVA og 40 MVA transformatorer mellom Sutterø og Tunnsjødal
Tiltak Kostnad [kr]
Ombygging av 40 MVA transformator til berøringssikre
Connextilkoblinger som planlagt benyttet i
Tunnsjødal 530 000
Endringer i Tunnsjødal på
grunn av større ytelse 250 000 Sum grunnlag for
anleggsbidrag 755 000
Utbygger vil bli forelagt et anleggsbidrag på kostnaden med å tilpasse transformatorene beregnet i henhold til kontrollforskriften. Det vil si at utbygger må dekke 50 % av kostnaden til tiltaket.
4 Virkning for miljø, natur og samfunn
Endringen i tranformatorytelse gir ingen påvirkning på kulturminner, naturmangfold, forurensning, arealbehov, støy eller magnetfelt.
