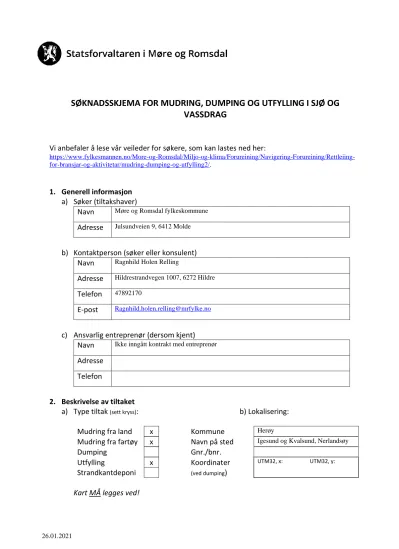

SØKNADSSKJEMA FOR MUDRING, DUMPING OG UTFYLLING I SJØ OG VASSDRAG

(1)

SØKNADSSKJEMA FOR MUDRING, DUMPING OG UTFYLLING I SJØ OG VASSDRAG

Vi anbefaler å lese vår veileder for søkere, som kan lastes ned her:

https://www.fylkesmannen.no/More-og-Romsdal/Miljo-og-klima/Forureining/Navigering-Forureining/Rettleiing- for-bransjar-og-aktivitetar/mudring-dumping-og-utfylling2/.

1. Generell informasjon a) Søker (tiltakshaver)

Navn

Møre og Romsdal fylkeskommune

Adresse

Julsundveien 9, 6412 Molde

b) Kontaktperson (søker eller konsulent) Navn

Ragnhild Holen Relling

Adresse

Hildrestrandvegen 1007, 6272 Hildre

Telefon

^47892170

E-post

Ragnhild.holen.relling@mrfylke.no

c) Ansvarlig entreprenør (dersom kjent) Navn

Ikke inngått kontrakt med entreprenør

Adresse

Telefon

2. Beskrivelse av tiltaket

a) Type tiltak

(sett kryss)

: b) Lokalisering:

Mudring fra land x Kommune

^Herøy

Mudring fra fartøy x Navn på sted

Igesund og Kvalsund, Nerlandsøy

(2)

c) Formål med tiltaket:

Gjentatt mudring x

Årstall siste mudring:

Førstegangs mudring x Privat brygge

Felles båtanlegg

Infrastruktur x

Annet

Bygging av ny Nerlandsøybru:

• Mudring for fundament i akse 5.

• Utfylling i sjø for bygging av påkjørselsvern, akse 3-5;

Kjernemasse, filterlag og stein til plastring. Ukjent hvor den skal komme fra.

• Mulig anleggsvei i sjø fra Igesund, mellom akse1 og akse4.

• Mulig sprenging i akse 2, ca. 50 m3.

forklar:

d) Mengde

(ved mudring eller utfylling)

:

Utfylling: totalt 21 000 m3 Akse 3: 3 000 m3 Akse 4: 6 000 m3 Akse 5: 12 000 m3

Mudring: totalt 1100 m3 Akse 5: 1000 m3

Akse 6-8: 100 m3 (20 cm dybde) Akse 4: ingen mudring

Borekaks/boreslam: ca 500 m3 fra boring i aksene

Mulig utfylling for midlertidig anleggsvei i sjøen fra Igesund: Ca. 10 000 m3

e) Areal som omfattes av tiltaket

(vises på kart)

:

Se vedlagt kart og tegninger:

M-rap-001 -Miljøteknisk sedimentundersøkelse Nerlandsøybrua 2021

WKN rapport 2020.12 Konsekvensutredning tema marint naturmangfold

K100_00 Nye Nerlandsøybrua Oversiktstegning Skisse – Oversiktsbilde 3D-modell

Utdrag fra kartverkets WMS med inntegnet bru

f) Mudringsdyp

(hvor dypt i sedimentene det skal mudres)

:

Akse 5: Ca 2,5 m Akse 6, 7 og 8: Ca 0.2 m

(3)

Annet

forklar:

i) Metode for transport

Det blir opp til entreprenøren hvordan arbeidene utføres, og hvordan massen skal transporteres.

I akse 5 vil sannsynligvis mudring skje fra lekter.

Mudringsmasser og borekaks vil bli benyttet i prosjektet på anleggsområdet til veibygging og lignende.

Alternativt vil massene bli fraktet til anviste plasser på land etter nærmere avtale.

av massene:

forklar:

j) Tidsperiode for gjennomføring av tiltaket:

Sommer -22 til høst -24

k) Påvirkede eiendommer:

Eier: Gnr./bnr.:

Herøy kommune 4/109

Leif Morten Igesund

Alf

Igesund

35/9, 35/1 35/3

4/109 35/9, 35/1

35/3

3. Lokale forhold

a) Vanndyp før tiltaket:

Skipsrenne mellom Akse 4 og Akse 5. Dybde ca. 5-6m (LAT). Kartutdrag fra kartverkets WMS-tjenester for elektroniske sjøkart vedlegges. Akse 2-3 har dybde ca. 1-2m (LAT). Akse 5-8 har dybde ca. 5,5-7m (LAT)

b) Beskrivelse av

bunnforholdene:

Det er foretatt grunnundersøkelser i området i flere etapper.

Totalsonderinger indikerer at løsmassene generelt består av friksjonsmasser og fast morene over berg. Dybder til berg varierer noe i de ulike områdene.

Boringer utført på sjø viser løsmassetykkelse varerier mellom 2,4-24,7 meter. Rutineundersøkelser av opptatte prøver over hele området viser at disse i hovedsak består av sand. Sanden har vanninnhold mellom 8-50% og tyngdetetthet mellom 17.3-22.1kN/m3.

A2: Ca. 1,5 m lag med faste morenemasser over berg A3: Ca. 4 m tykt sandlag over ca. 2m faste masser

(4)

c) Beskrivelse av naturforholdene:

Ny kartlegging i 2020 avgrenset og omtalte to naturtypelokaliteter i influensområdet: Ålegressamfunn (Viktig B) og Bløtbunnsområde i strandsonen (Viktig B).

Området er registrert som en viktig beiteplass for trekkende og

overvintrende vassfugl og sjøfugl, samt at det inngår som en del av et viktig gytefelt for kysttorsk. (Ref. reguleringsendring 2021)

4. Mulig fare for forurensning

a) Finnes det kilder til forurensning i nærheten?

^ja ^nei

x

angi kildene:

Regulert område går gjennom Kvalsund småbåthavn, som er en mulig kilde til forurensing.

Båter i leia i Søre Vaulen kan også over flere tiår ha medført noe avsetning av forurensing i sjøbunnen.

Prøver i småbåthavna (331 og 350) har tilstandsklasse II og III. De ansees å være forurenset i øverste sjikt. Det øverste behandles som forurenset masse. Massen planlegges å

gjenbrukes i prosjektet til veibygging.

Prøver i leia tatt i Akse 4 viser TBT verdi i tilstandsklasse II. Denne prøven ansees så lite forurenset at det planlegges tildekking uten fjerning av masse.

Prøve i Akse 5 (327) har tilstandsklasse I. Massen gjenbrukes til vegbygging på prosjektet.

Under boring i aksene vil borekaks/boreslam samles i tett system og kun unntaksvis spres i området.

b) Prøvetaking av sjøbunnen

(analyserapport legges ved søknaden)

Antall prøvesteder

(vis på kart): 4 prøvesteder. Se rapport M-rap-001 -Miljøteknisk

sedimentundersøkelse Nerlandsøybrua 2021. Figur 3 gir oversikt over prøvestedene.

Totalt antall prøver:

10 prøver, der 4 ble analysert

Analyser

(sett kryss)

:

Kvikksølv (Hg) x Nikkel (Ni) x Totalt organisk karbon (TOC) x

Bly (Pb) x TBT x Tørrstoff x

Kobber (Cu) x PAH x Kornfordeling x

Krom (Cr) x PCB x Annet (angi nedenfor):

Kadmium (Cd) x Bromerte (PBDE, HBSD) Sink (Zn) x Perfluorerte (PFOS)

c) Sedimentenes sammensetning

(angi i %)

:

Grus: Skjellsand: Leire:

(5)

5. Utfyllingsmasser

a) Hva slags masser skal brukes i fyllingen:

Ukjent, men mest sannsynlig fra sidetak.

(ta med opphav/kilde)

b) Avfall i massene

Fyllmasser inneholder ofte sprengtråd, skyteledning, armeringsfibre eller lignende avfall som kan spre seg i vannmassene og miljøet ved utfylling. Forsøpling av det marine miljøet er forbudt. Se også kapittel 5 i veilederen vår.

Er det fare for marin forsøpling under tiltaket?

I hvilken grad inneholder massene avfall?

Utfyllingsmasse: Masser fra sidetak vil inneholde mindre mengde skyteledning.

Tunnelmasse er lite sannsynlig som masse.

Sprenging i akse 2: finstoff vil bli spredt i begrenset område.

Borekaks fra akse 3 - 8: boring i sjøbunn vil medføre at slam fra boring spres i området rundt.

I akse 4, 6, 7 og 8 er det detektert mindre forurensing i massen. Under boring kan forurenset masse spres i området. Det antas at dette gjelder de første 20 cm.

Mudring i akse 5 vil skje nær leia. Strømforhold vil medføre kortvarig og mindre konsekvens på sjøbunnen.

Hvilke tiltak skal gjøres for å hindre marin forsøpling?

Utfylling i akse 2 og 3: Siltduk benyttes.

Boring i aksene: Boring skjer fra over sjønivå. Tett beholder benyttes for oppsamling under boring for å minimere tilslamming.

Sprenging i akse 2 gjennomføres utenom gyteperioden til kysttorsk.

6. Behandling av andre myndigheter

vet ikke

ja nei

a) Er tiltaket i tråd med gjeldende plan for området? x

Angi plangrunnlaget:

Reguleringsplan: Fv. 20 Nerlandsøybrua (2019) Reguleringsendring: Fv. 5878 Nerlandsøybrua (2021)

ja nei

b) Er tiltaket vurdert og eventuelt behandlet etter annet lovverk i kommunen?

(er svaret ja må kopi av tilbakemelding eller vedtak legges ved)

x

ja nei

c) Er tiltaket vurdert av kulturmyndighetene?

(er svaret ja må kopi av tilbakemelding eller vedtak

x

(6)

Andre opplysninger som er relevante for saken legges ved søknaden.

Sett kryss

X Søkeren er kjent med at tiltakshaver har ansvaret for at eventuelle målinger på

sjøbunnen utført i forbindelse med tiltaket blir registrert i databasen Vannmiljø

(kryss av for å bekrefte)

.

Les mer om Vannmiljø i veilederen vår til søkere.

x Søkeren er kjent med at det skal betales et gebyr for behandling av søknaden

(kryss av for å bekrefte)

.

Jf. forurensningsforskriften kap. 39.

_________,_________ _______________________________________

Sted, dato Søkerens underskrift

Vedlegg:

Nr. Tittel

1 2 3 4 5 6

M-rap-001 -Miljøteknisk sedimentundersøkelse Nerlandsøybrua 2021 WKN rapport 2020.12 Konsekvensutredning tema marint naturmangfold K100_00 Nye Nerlandsøybrua Oversiktstegning

Skisse – Oversiktsbilde 3D-modell

Utdrag fra kartverkets WMS med inntegnet bru 2021-11-24 - Stiftelsen Bergen Sjøfartsmuseum

Utfylt søknad underskrives og sendes til Statsforvaltaren med kopi til berørte parter for kommentarer. Søkeren må selv vurdere om det kan være andre parter i saken enn de obligatoriske som er listet opp nedenfor.

PARTENE FÅR EN FRIST PÅ 4 UKER FOR Å SENDE STATSFORVALTAREN EN KOMMENTAR TIL TILTAKET

Kopi:

kopi er sendt(kryss av)

NTNU Vitenskapsmuseet (for Romsdal og Nordmøre)

Bergen Sjøfartsmuseum (for Sunnmøre)

Fiskeridirektoratet Region Sør (postboks 185 Sentrum, 5804 Bergen) Lokal havnemyndighet

Skjelten 12.12.2021

(7)

MILJØTEKNISK SEDIMENTUNDERSØKELSE SJØBUNN

NY NERLANDSØYBRU

MILJØTEKNISK SEDIMENTUNDERSØKELSE SJØBUNN

Oppdragsgiver

Møre og Romsdal fylkeskommune

Rapporttype

Datarapport

Dato

2021-10-01

NY NERLANDSØYBRU MILJØTEKNISK

SEDIMENTUNDERSØKELSE

SJØBUNN

(8)

Oppdragsnummer: 1350044303-005

Oppdragsnavn: Ny Nerlandsøybru - Miljøanalyse Dokumentnummer: 001

Filnavn: M-rap-001_1350044303-

005_Miljøteknisk_sedimentundersøkelse_Nerlandsøybru_2021.docx

Revisjon 00

Dato 2021-10-01

Utarbeidet av Kjersti Aalvik Lid Kontrollert av Bjørn Wattne Østerhus Godkjent av Kristine Solberg Opofte

Beskrivelse Rapporten inneholder beskrivelse og analyseresultater av fire sedimentprøver tatt i forbindelse med prosjektering av ny Nerlandsøybru i Herøy kommune i Møre og Romsdal.

Sammendrag

I forbindelse med prosjektering av ny Nerlandsøybru har Rambøll gjennomført

grunnundersøkelser på land og i sjø for Møre og Romsdal fylkeskommune. I forbindelse med disse undersøkelsene ble det tatt opp fire sedimentprøver for å undersøke mulig forurensning innenfor aktuelt område. Denne rapporten er utarbeidet som en datarapport som beskriver resultatene av utførte analyser.

Sedimentprøvene ble hentet opp med van Veen grabb (0,1 m³) den 29. januar 2021. Prøvene ble levert til analyse hos ALS Laboratory Group Norway AS den 1. september 2021, og ble analysert for sediment basispakke (metaller, PAH-16, PCB-7, TOC, kornstørrelse, organotinn), se kap.3.3. Analyseresultatene ble mottatt 15. september 2021.

Resultatene viser noe forurensning for PAH-forbindelser og TBT. I prøve 327 er det ikke påvist forurensning over tilstandsklasse I, og denne prøven er derfor ansett som ren. I prøvene 321, 331 og 350 er det påvist forurensning for TBT forvaltningsmessig tilstandsklasse II (321 og 331) og tilstandsklasse III (350). TBT effektbasert er registrert med tilstandsklasse V for prøvene 321, 331 og 350. I prøvepunkt 331 er det detektert enkeltforbindelser av PAH i tilstandsklasse I (meget god/bakgrunnsnivå), tilstandsklasse II (god) og tilstandsklasse III (moderat). Sum PAH16 viser god tilstand (tilstandsklasse II). For metaller er det påvist tilstandsklasse I i alle prøvepunktene.

De prøvetatte sedimentene fra tiltaksområdet ved Nerlandsøybru har meget god til svært dårlig tilstand av enkelte forbindelser noe som kan medføre moderat kvalitet for bunnlevende

organismer.

Vår leveranse Datarapport

(9)

Innhold

1. INNLEDNING ... 1

2. MILJØTILSTANDEN I FJORDEN ... 3

3. UTSTYR OG METODE ... 3

3.1 Utstyr ... 3

3.2 Sedimentprøvetaking ... 3

3.3 Analyser ... 4

3.4 Risikovurdering ... 4

4. RESULTATER OG DISKUSJON ... 7

4.1 Beskrivelse av sedimentene ... 7

4.2 Kornfordeling ... 7

4.3 Analyseresultater ... 8

5. OPPSUMMERING ... 13

6. REFERANSER ... 14

VEDLEGG

Vedlegg 1 – Feltlogg

Vedlegg 2 – Analyseresultater

(10)

1. INNLEDNING

Det skal bygges en ny bro over til Nerlandsøya fra Bergsøya i Herøy kommune i Møre og Romsdal. Det eksisterer allerede en eldre betongbro i området som ble åpnet i september 1968. Broen er i dag en del av fv. 5878 (tidligere fv. 20), og krysser Søre Vaulen, fra Igesund på Bergsøya til Kvalsund på

Nerlandsøy. Dagens bro er gammel og sliter med korrosjonsskader, noe som gjør at det nå prosjekteres ny bro. Ny broløsning skal ha separat felt for gang- og sykkelveg, slik at god fremkommelighet er sikret for myke trafikanter. Fylkesveien har en ÅDT på 1600 (2020) (Statens vegvesen, 2021).

I forbindelse med prosjektering av den nye broen er det utført grunnundersøkelser. Det er utført ingeniørgeologiske og geotekniske undersøkelser på land for landkar, og i sjø for molo og

fundamentakser. I forbindelse med undersøkelser i sjø, ble det også hentet ut sedimentprøver for å undersøke eventuell forurensning i området.

Mudring, sprengning og dumping av masser kan medføre risiko for spredning av partikler og

forurensning. Spredning er avhengig av bunnforholdene, mengde sediment og lokale strømforhold. I henhold til forurensningsforskriften Kap. 22 krever mudring og dumping av masser tillatelse fra forurensningsmyndighetene. Målet med den miljøtekniske sedimentundersøkelsen er å gi svar på i hvilken grad sjøbunnen er forurenset.

Markering av området ved Nerlandsøybru er vist i Figur 1.

(11)

(12)

2. MILJØTILSTANDEN I FJORDEN

Området der Nerlandsøybru krysser fjorden er delt inn i 2 vannforekomster, Holmefjorden

(vannforekomstID: 0301011400-3-C) og Herøyfjorden (vannforekomstID:0301011502-C). Herøyfjorden er en del av vannområde Søre Sunnmøre og vanntypen kategoriseres som åpen eksponert kyst (Vann- nett, 2021). Holmefjorden er også en del av vannområde Søre Sunnmøre og vanntypen er kategorisert som moderat eksponert kyst (Vann-nett, 2021).

Miljøtilstanden i Holmefjorden viser moderat økologisk tilstand og dårlig kjemisk tilstand (Vann-nett, 2021). Området har blant annet påvirkning fra urban utvikling, gruvedrift og avløpsvann. For Herøyfjorden er det god økologisk tilstand, mens kjemisk tilstand er udefinert (Vann-nett, 2021).

3. UTSTYR OG METODE

3.1 Utstyr

I delkapitlene nedenfor beskrives metodene som ligger til grunn for denne sedimentundersøkelsen.

Prøvetakingen ble gjennomført i slutten av januar 2021 av Rambøll. Prøvene ble tatt fra en flåte med en Van Veen grabb (1000 cm²).

Figur 2: Bilde av Van Veen grabb.

3.2 Sedimentprøvetaking

Grabbprøvene ble tatt med en van Veen grabb med prøveareal på 1000 cm². Grabbprøver med

sedimenttykkelse tilsvarende 5 cm eller tykkere er akseptert. Grabbprøvene ble tatt opp på flåten, og det ble gjort en visuell beskrivelse av prøven (sedimenttykkelse, lukt, kornfordeling, farge og organisk innhold). Tabell med bilder og beskrivelse er presentert i (Vedlegg 1). Totalt ble det tatt opp 10

(13)

MILJØTEKNISK SEDIMENTUNDERSØKELSE SJØBUNN Tabell 1: Koordinater for alle prøvepunktene omtalt i denne rapporten ved tiltaksområdet ved Nerlandsøybru 29.

januar 2021. Koordinatene er gitt i ETRS 1989 UTM Zone 33N.

Prøvenavn Koordinater

321 6947448.198 14972.252

327 6947518.505 14873.025

331 6947569.367 14816.764

350 6947605.734 14747.703

Figur 3: Oversiktskart over alle prøvepunkter (321, 327, 331, 350) for uttak av sedimentprøver omtalt i denne rapporten ved tiltaksområdet ved Nerlandsøybru i Herøy kommune (Kartgrunnlag fra Norgeskart).

3.3 Analyser

Sedimentprøvene ble analysert for følgende parametere:

• Arsen (As) og tungmetallene krom (Cr), kobber (Cu), nikkel (Ni), kadmium (Cd), sink (Zn), bly (Pb) og kvikksølv (Hg).

• Tributyltinn (TBT)

• Polysykliske aromatiske hydrokarboner (PAH)

• Polyklorerte bifenyler (PCB)

• Totalt organisk karbon (TOC)

• Kornfordeling: leire (< 2 μm), silt (> 2 μm og < 63 μm) og sand/grus (> 63 μm)

De kjemiske analysene er utført av det akkrediterte laboratoriet ALS Laboratory Group Norway AS.

Fullstendige analyserapporter fra ALS er gitt i Vedlegg 2.

3.4 Risikovurdering

Trinn 1 risikovurdering er gjennomført etter metodikken angitt i Miljødirektoratets veileder M-409/2015

(14)

forvaltningsmessige grenseverdier for TBT i marine kystnære sedimenter i Norge (Miljødirektoratet, 2015). Merk imidlertid at deteksjonsgrensen for TBT i sediment er i tilstandsklasse V (svært dårlig tilstand) for de effektbaserte tilstandsklassene, men grensen mellom tilstandsklasse I (svært god tilstand) og II (god tilstand) for de forvaltningsmessige tilstandsklassene. Dette medfører at dersom det er detektert TBT i sedimentene på en aktuell stasjon, vil konsentrasjonen tilsvare tilstandsklasse V (svært dårlig tilstand) basert på de effektbaserte tilstandsklassene. Vi forholder oss av den grunn til de

forvaltningsbaserte grenseverdiene i denne rapporten. TBT er en type forurensning som ofte er knyttet til skipsverft, marinaer, trafikkerte havner og skipsleier langs kysten av Norge.

Tabell 2: Klassifiseringssystem med fargekoder for vann og sediment i Miljødirektoratets veileder M-608:2016.

(PNEC: Predicted No-Effect Concentration, AF: sikkerhetsfaktor)

Tilstandsklasse I - Meget god 2 – God 3 – Moderat 4 – Dårlig 5 – Svært dårlig Beskrivelse av

tilstand Bakgrunn Ingen toksiske effekter

Kroniske effekter ved langtidseksponering

Akutt toksiske effekter ved korttidseksponering

Omfattende toksiske effekter Øvre grense Bakgrunnsnivå Øvre grense:

AA-QS, PNEC

Øvre grense:

MAC-QS, PNECakutt

Øvre grense:

PNECakutt* AF1)

Nedre grense farlig avfall

(15)

Tabell 3: Tilstandsklasser for metaller, PAH, PCB og TBT (både effektbasert og forvaltningsmessig) som er analysert i denne undersøkelsen, jf. M-608/2016 (Miljødirektoratet, 2016)

Tilstandsklasser

I II III IV V

Ubetydelig forurenset/

Bakgrunnsn ivå

Moderat forurenset/

God kvalitet

Markert forurenset/

Moderat kvalitet

Sterkt forurenset/

Dårlig kvalitet

Meget sterkt forurenset/

Svært dårlig kvalitet Metaller (Grenseverdier for saltvannssediment (Veileder M-608))

Arsen mg/kg <15 15-18 18-71 71-580 >580

Bly mg/kg <25 25-150 150-1480 1480-2000 >2000

Kadmium mg/kg <0.2 0.2-2.5 2.5-16 16-157 >157

Kobber mg/kg <20 20-84 84-84 84-147 >147

Krom mg/kg <60 60-660 660-6000

6000-

15500 >15500 Kvikksølv mg/kg <0.05 0.05-0.52 0.52-0.75 0.75-1.45 >1.45

Nikkel mg/kg <30 30-42 42-271 271-533 >533

Sink mg/kg <90 90-139 139-750 750-6690 >6690

PAH (Grenseverdier for saltvannssediment (Veileder M-608))

Naftalen µg/kg <2 2-27 27-1754 1754-8769 >8769

Acenaftylen µg/kg <1.6 1.6-33 33-85 85-8500 >8500 Acenaften µg/kg <2.4 2.4-96 96-195 195-19500 >19500 Fluoren µg/kg <6.8 6.8-150 150-694 694-34700 >34700 Fenantren µg/kg <6.8 6.8-780 780-2500

2500-

25000 >25000 Antracen µg/kg <1.2 1.2-4.6 4.6-30 30-295 >295 Fluoranthen µg/kg <8 8-400 400-400 400-2000 >2000

Pyren µg/kg <5.2 5.2-84 84-840 840-8400 >8400

Benzo[a]antracen µg/kg <3.6 3.6-60 60-501 501-50100 >50100 Chrysen µg/kg <4.4 4.4-280 280-280 280-2800 >2800 Benzo[b]fluoranten µg/kg <90 90-140 140-140 140-10600 >10600 Benzo[k]fluoranten µg/kg <90 90-135 135-135 135-7400 >7400 Benzo(a)pyren µg/kg <6 6-183 183-230 230-13100 >13100 Indeno[123cd]pyre

n µg/kg <20 20-63 63-63 63-2300 >2300

Dibenzo[ah]antrace

n µg/kg <12 12-27 27-273 273-2730 >2730

Benzo[ghi]perylen µg/kg <18 18-84 84-84 84-1400 >1400

PAH16 µg/kg <300 300-2000 2000-6000

6000-

20000 >20000 Andre organiske miljøgifter

PCB7 µg/kg <4.1 4.1-43 43-430 >430

TBT Effektbasert µg/kg <0.001 0.001-0.002

0.002- 0.016

0.016-

0.032 >0.032

(16)

4. RESULTATER OG DISKUSJON

I dette kapittelet beskrives resultatene fra prøvetaking ved Nerlandsøybru i Herøy kommune januar 2021. Detaljerte feltnotater er vedlagt rapporten i Vedlegg 1.

I delkapitlene nedenfor beskrives visuelle observasjoner gjort i felt og vurderer analyseresultatene opp mot gjeldende tilstandsklasser for forurenset sediment (Tabell 3Error! Reference source not found.).

4.1 Beskrivelse av sedimentene

Bilder av sedimenter fra de analyserte prøvene er vist i Tabell 4. Sedimentene hadde en klar grå farge og bestod i all hovedsak av tilsynelatende sand og noen rester av organisk materiale og skjell. Det ble ikke registrert uvanlig lukt i noen av sedimentprøvene. Utdypende beskrivelse av hver enkelt delprøve er gitt i feltnotatene (Vedlegg 1)

Tabell 4: Bilder av fire analyserte sedimentprøver fra tiltaksområdet ved Nerlandsøybru i Herøy kommune, prøvetatt januar 2021.

321 327

331 350

4.2 Kornfordeling

Analyseresultatene av kornfordelingen i sedimentene er presentert i Tabell 5, og et diagram for

(17)

Sand (> 63 µm) Silt (< 2 µm og < 63

µm) Leire (< 2 µm)

Prøvepunkt % TS % TS % TS

321 99,81 0,19 0,00

327 99,43 0,57 0,00

331 99,03 0,97 0,01

350 90,78 9,20 0,02

4.3 Analyseresultater

4.3.1 Totalt organisk karbon (TOC)

Innholdet av TOC i sedimentene i tiltaksområdet ved Nerlandsøybru varierte mellom 0,10 – 0,73 % av sedimentenes tørrstoff med en gjennomsnittsverdi tilsvarende 0,34 %. TOC ved de ulike stasjonene er gitt i Tabell 6 nedenfor.

Tabell 6: Oversikt over innhold av totalt organisk karbon ved de ulike prøvepunktene som er prøvetatt ved sedimentprøvetaking januar 2021.

Prøvepunkt TOC (% av tørrstoff)

321 0,10

327 0,27

331 0,27

350 0,73

4.3.2 Metaller

I Figur 4 er tilstandsklassen til det metallet i dårligst detektert tilstand markert med fargekode (iht. Tabell 2) for de enkelte stasjonene. Alle analyseresultater med tilhørende tilstandsklassifisering for de

analyserte parameterne er presentert i Tabell 7.

Konsentrasjonen av alle de analyserte metallene (arsen, bly, kadmium, krom, kobber, sink, kvikksølv og nikkel) tilsvarte svært god (tilstandsklasse I) i alle sedimentprøvene.

(18)

Figur 4: Viser prøvepunktene for analyserte sedimentprøver ved Nerlandsøybru i Herøy kommune, prøvetatt januar 2021, med fargekoding iht. tilstandsklassene gitt i Tabell 2. Viser resultater for tungmetaller i aktuelle.

4.3.3 Polysykliske aromatiske hydrokarboner (PAH)

I Figur 5 er tilstandsklassen til PAH-16 (sum-parameter for de 16 analyserte PAH-forbindelsene) på de ulike stasjonene markert med fargekode (iht. Tabell 2). Alle analyseresultater er for de enkelte PAH- forbindelsene er også presentert i Tabell 7.

Analyseresultatene for PAH-16 viser at det er påvist konsentrasjoner tilsvarende god tilstand (tilstandsklasse II) ved prøvepunkt 331.

I prøvepunktene 321, 327 og 350 er det ikke detektert konsentrasjoner over deteksjonsgrense for noen av enkeltforbindelsene av PAH.

I prøvepunkt 331 er det detektert tilstandsklasse I (meget god/bakgrunnsnivå) for enkeltforbindelsene indeno[123cd]pyren, benzo[k]fluoranten og benzo[b]fluoranten. Det er påvist konsentrasjoner

tilsvarende tilstandsklasse II (god) for enkeltforbindelsene benzo[ghi]perylen, benzo(a)pyren, fluoranthen pyren, benzo[a]antracen, krysen, fenranten og acenaften. Antracen er detektert med en konsentrasjon tilsvarende tilstandsklasse III (moderat). De resterende enkeltforbindelsene av PAH var under

deteksjonsgrense.

(19)

Figur 5: Viser prøvepunktene for analyserte sedimentprøver ved Nerlandsøybru i Herøy kommune, prøvetatt januar 2021, med fargekoding iht. Tabell 2. Figuren viser resultater for sum PAH16 i aktuelle sedimentprøver.

4.3.4 Polyklorerte bifenyler (PCB)

Analyseresultatene for PCB-7 er også presentert i Tabell 7. Det ble ikke detektert PCB7 i noen av stasjonene.

4.3.5 Tributyltinn (TBT)

I Figur 6 er tilstandsklassen (forvaltningsmessig) til TBT på de ulike stasjonene markert med fargekode (iht. Tabell 2). Analyseresultatene for TBT er også presentert i Tabell 7

TBT ble detektert i prøvene 321, 331 og 350. TBT ble detektert i konsentrasjoner tilsvarende god tilstand (tilstandsklasse II) i prøvepunkt 321 og 331 og moderat tilstand (tilstandsklasse III) ved prøvepunkt 350.

På prøvepunkt 327 ble det ikke detektert TBT.

(20)

Figur 6: Viser prøvepunktene for analyserte sedimentprøver ved Nerlandsøybru i Herøy kommune, prøvetatt januar 2021, med fargekoding iht. Tabell 2. Viser påvist forurensning for TBT forvaltningsmessig i aktuelle prøver.

(21)

Tabell 7: Analyseresultater av sediment fra de fire prøvetatte punktene 321, 327, 331 og 350 ved Nerlandsøybru i Herøy kommune i Møre og Romsdal fylke.

Tilstandsklasser

Parameter Enhet 321 327 331 350

Tørrstoff % 85,1 83,6 81,4 80,1

Arsen mg/kg 0,84 0,68 0,56 2,1

Bly mg/kg <1 1,2 1,1 4,1

Kobber mg/kg 5,9 2,5 6,3 10

Krom mg/kg 4,7 6,9 10 10

Kadmium mg/kg <0.020 <0.020 <0.020 0,088

Kvikksølv mg/kg <0.010 <0.010 <0.010 0,011

Nikkel mg/kg 12 16 20 17

Sink mg/kg 12 12 18 27

Naftalen µg/kg <10 <10 <10 <10

Acenaftylen µg/kg <10 <10 <10 <10

Acenaften µg/kg <10 <10 16 <10

Fluoren µg/kg <10 <10 <10 <10

Fenantren µg/kg <10 <10 27 <10

Antracen µg/kg <4 <4 6,2 <4

Fluoranthen µg/kg <10 <10 59 <10

Pyren µg/kg <10 <10 46 <10

Benzo[a]antracen µg/kg <10 <10 28 <10

Chrysen µg/kg <10 <10 38 <10

Benzo[b]fluoranten µg/kg <10 <10 36 <10

Benzo[k]fluoranten µg/kg <10 <10 29 <10

Benzo(a)pyren µg/kg <10 <10 32 <10

Dibenzo[ah]antracen µg/kg <10 <10 <10 <10

Benzo[ghi]perylen µg/kg <10 <10 29 <10

Indeno[123cd]pyren µg/kg <10 <10 19 <10

PAH16 µg/kg <160 <160 370 <160

PCB7 µg/kg <4 <4 <4 <4

TBT Effektbasert µg/kg 2,01 <1 1,4 5,6

TBT

forvaltningsmessig µg/kg 2,01 <1 1,4 5,6

(22)

5. OPPSUMMERING

Trinn 1 risikovurdering er gjennomført etter metodikken angitt i Miljødirektoratets veileder M-409/2015 (Miljødirektoratet, 2015). Dette innebærer at konsentrasjonen av de ulike metallene og organiske miljøgiftene fra de kjemiske analysene er sammenlignet og vurdert opp mot grenseverdier angitt i Miljødirektoratets veileder M-608/2016 rev. 2020 Grenseverdier for klassifisering av vann, sediment og biota (Miljødirektoratet, 2016). Denne veilederen benytter et system med fem tilstandsklasser basert på forurensningsgrad/konsentrasjon i sedimenter (tilstandsklasse I (meget god tilstand) – V (svært dårlig tilstand)).

De analyserte sedimentprøvene fra tiltaksområdet ved Nerlandsøybru viser noe påvist forurensning. I prøve 327 er det ikke påvist forurensning over tilstandsklasse I, og denne prøven er derfor ansett som ren. I prøvene 321, 331 og 350 er det påvist forurensning for TBT forvaltningsmessig tilstandsklasse II (321 og 331) og tilstandsklasse III (350). TBT effektbasert er registrert med tilstandsklasse V for

prøvene 321, 331 og 350. I prøvepunkt 331 er det detektert enkeltforbindelser av PAH i tilstandsklasse I (meget god/bakgrunnsnivå), tilstandsklasse II (god) og tilstandsklasse III (moderat). Sum PAH16 viser god tilstand (tilstandsklasse II). For metaller er det påvist tilstandsklasse I i alle prøvepunktene.

De prøvetatte sedimentene fra tiltaksområdet ved Nerlandsøybru har meget god til svært dårlig (TBT effektbasert) tilstand av enkelte forbindelser noe som kan medføre moderat kvalitet for bunnlevende organismer.

(23)

6. REFERANSER

Miljødirektoratet. (2015). Veileder M-490: Risikovurdering av foruenset sediment.

Miljødirektoratet. (2016). Veileder M-608: Grenseverdier for klassifisering av vann, sediment og biota - revidert 30.10.2020.

Statens vegvesen. (2021). Hentet fra Vegkart.

Vann-nett. (2021). Vann-nett: Portal.

(24)

Vedlegg

Vedlegg 1 – Feltlogg

Vedlegg 2 – Analyseresultater

(25)

Vedlegg 1 – Feltlogg Dato

prøvetatt Prøvenavn Beskrivelse Bilde 29.01.2021 321 Består hovedsakelig

av sand, noen skjellfragmenter. Grå farge. Noen mørkere korn. Normal lukt.

29.01.2021 327 Består hovedsakelig av sand, noe grus.

Inneholder noen skjellfragmenter. Grå farge. Noen mørkere korn. Normal lukt.

29.01.2021 331 Består hovedsakelig av sand. Litt

skjellfragmenter.

Gråbrun farge. Normal lukt.

29.01.2021 350 Består hovedsakelig av sand. Litt

skjellfragmenter.

Gråbrun farge. Normal lukt.

(26)

Vedlegg 2 – Analyseresultater

(27)

ANALYSERAPPORT

Ordrenummer : NO2114081 ^Side ^:¹^av⁸

Rambøll Norge AS Prosjekt Nerlandsøybru

Kunde : :

Kjersti Lid Prosjektnummer

Kontakt : :1350044303-005

Henrik Wergelandsgate 29

Adresse : Prøvetaker :----

4612 Kristiansand Sted :----

Dato prøvemottak

Norge :2021-09-01 08:11

Epost :kjersti.lid@ramboll.no Analysedato :2021-09-01

----

Telefon : Dokumentdato :2021-09-15 14:30

COC nummer :---- Antall prøver mottatt :4

OF210444

Tilbuds- nummer : Antall prøver til analyse :4

Om rapporten

Forklaring til resultatene er gitt på slutten av rapporten.

Denne rapporten erstatter enhver foreløpig rapport med denne referansen. Resultater gjelder innleverte prøver slik de var ved innleveringstidspunktet. Alle sider på rapporten har blitt kontrollert og godkjent før utsendelse.

Denne rapporten får kun gjengis i sin helhet, om ikke utførende laboratorium på forhånd har skriftlig godkjent annet. Resultater gjelder bare de analyserte prøvene.

Hvis prøvetakingstidspunktet ikke er angitt, prøvetakingstidspunktet vil bli default 00:00 på prøvetakingsdatoen. Hvis datoen ikke er angitt, blir default dato satt til dato for prøvemottak angitt i klammer uten tidspunkt.

Underskrivere Posisjon

Torgeir Rødsand DAGLIG LEDER

(28)

Ordrenummer : Kunde :

NO2114081 Rambøll Norge AS

Analyseresultater

Kundes prøvenavn 321 Submatriks: SEDIMENT

Prøvenummer lab NO2114081001 2021-01-29 00:00 Kundes prøvetakingsdato

Resultat Enhet LOR

Parameter MU Analysedato Metode Utf. lab Acc.Key

Tørrstoff

Tørrstoff ved 105 grader 85.1 ± 12.77 % 0.1 2021-09-01 S-SEDB (6578) DK a ulev

Tørrstoff ved 105 grader 81.5 ± 2.00 % 0.1 2021-09-02 S-DW105 LE a ulev

Prøvepreparering

Ekstraksjon Yes ---- - - 2021-09-13 S-P46 LE a ulev

Totale elementer/metaller

As (Arsen) 0.84 ± 2.00 mg/kg TS 0.5 2021-09-01 S-SEDB (6578) DK a ulev

Pb (Bly) <1 ---- mg/kg TS 1 2021-09-01 S-SEDB (6578) DK a ulev

Cu (Kopper) 5.9 ± 5.00 mg/kg TS 1 2021-09-01 S-SEDB (6578) DK a ulev

Cr (Krom) 4.7 ± 5.00 mg/kg TS 1 2021-09-01 S-SEDB (6578) DK a ulev

Cd (Kadmium) <0.020 ---- mg/kg TS 0.02 2021-09-01 S-SEDB (6578) DK a ulev

Hg (Kvikksølv) <0.010 ---- mg/kg TS 0.01 2021-09-01 S-SEDB (6578) DK a ulev

Ni (Nikkel) 12 ± 3.60 mg/kg TS 0.5 2021-09-01 S-SEDB (6578) DK a ulev

Zn (Sink) 12 ± 10.00 mg/kg TS 3 2021-09-01 S-SEDB (6578) DK a ulev

PCB

PCB 28 <0.50 ---- µg/kg TS 0.5 2021-09-01 S-SEDB (6578) DK a ulev

Sum PCB-7 <4 ---- µg/kg TS 4 2021-09-01 S-SEDB (6578) DK *

Polyaromatiske hydrokarboner (PAH)

Naftalen <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Acenaftylen <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Acenaften <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

(29)

3 av 8 Side :

Ordrenummer :

Kunde :

321 Kundes prøvenavn

Submatriks: SEDIMENT

Polyaromatiske hydrokarboner (PAH) - Fortsetter

Benso(ghi)perylen <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Indeno(123cd)pyren^ <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Sum PAH-16 <160 ---- µg/kg TS 160 2021-09-01 S-SEDB (6578) DK *

Organometaller

Monobutyltinn 1.09 ± 0.13 µg/kg TS 1 2021-09-03 S-GC-46 LE a ulev

Dibutyltinn 1.03 ± 0.13 µg/kg TS 1 2021-09-03 S-GC-46 LE a ulev

Tributyltinn 2.01 ± 0.21 µg/kg TS 1.0 2021-09-03 S-GC-46 LE a ulev

Fysikalsk

Vanninnhold 14.9 ---- % 0.1 2021-09-01 S-SEDB (6578) DK a ulev

Sand (>63µm) 99.8 ---- % - 2021-09-01 S-SEDB (6578) DK a ulev

Kornstørrelse <2 µm <0.1 ---- % - 2021-09-01 S-SEDB (6578) DK a ulev

Andre analyser

Totalt organisk karbon (TOC) % S-SEDB (6578)

tørrvekt 0.1

0.10 ± 0.50 2021-09-01 DK a ulev

Tørrstoff

Tørrstoff ved 105 grader 83.6 ± 12.54 % 0.1 2021-09-01 S-SEDB (6578) DK a ulev

Tørrstoff ved 105 grader 81.8 ± 2.00 % 0.1 2021-09-02 S-DW105 LE a ulev

Prøvepreparering

Ekstraksjon Yes ---- - - 2021-09-13 S-P46 LE a ulev

Totale elementer/metaller

As (Arsen) 0.68 ± 2.00 mg/kg TS 0.5 2021-09-01 S-SEDB (6578) DK a ulev

Pb (Bly) 1.2 ± 5.00 mg/kg TS 1 2021-09-01 S-SEDB (6578) DK a ulev

Cu (Kopper) 2.5 ± 5.00 mg/kg TS 1 2021-09-01 S-SEDB (6578) DK a ulev

Cr (Krom) 6.9 ± 5.00 mg/kg TS 1 2021-09-01 S-SEDB (6578) DK a ulev

(30)

Ordrenummer : Kunde :

Polyaromatiske hydrokarboner (PAH) - Fortsetter

Acenaften <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Fluoren <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Fenantren <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Antracen <4 ---- µg/kg TS 4 2021-09-01 S-SEDB (6578) DK a ulev

Fluoranten <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Pyren <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Benso(a)antracen^ <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Krysen^ <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Benso(b+j)fluoranten^ <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Benso(k)fluoranten^ <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Benso(a)pyren^ <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Dibenso(ah)antracen^ <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Benso(ghi)perylen <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Indeno(123cd)pyren^ <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Sum PAH-16 <160 ---- µg/kg TS 160 2021-09-01 S-SEDB (6578) DK *

Organometaller

Monobutyltinn <1 ---- µg/kg TS 1 2021-09-03 S-GC-46 LE a ulev

Dibutyltinn <1 ---- µg/kg TS 1 2021-09-03 S-GC-46 LE a ulev

Tributyltinn <1 ---- µg/kg TS 1.0 2021-09-03 S-GC-46 LE a ulev

Fysikalsk

Vanninnhold 16.4 ---- % 0.1 2021-09-01 S-SEDB (6578) DK a ulev

Sand (>63µm) 99.4 ---- % - 2021-09-01 S-SEDB (6578) DK a ulev

Kornstørrelse <2 µm <0.1 ---- % - 2021-09-01 S-SEDB (6578) DK a ulev

Andre analyser

Totalt organisk karbon (TOC) % S-SEDB (6578)

tørrvekt 0.1

0.21 ± 0.50 2021-09-01 DK a ulev

(31)

5 av 8 Side :

Ordrenummer :

Kunde :

Totale elementer/metaller - Fortsetter

Cr (Krom) 10 ± 5.00 mg/kg TS 1 2021-09-01 S-SEDB (6578) DK a ulev

Zn (Sink) 18 ± 10.00 mg/kg TS 3 2021-09-01 S-SEDB (6578) DK a ulev

PCB

Sum PCB-7 <4 ---- µg/kg TS 4 2021-09-01 S-SEDB (6578) DK *

Polyaromatiske hydrokarboner (PAH)

Acenaften 16 ± 50.00 µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Fluoren <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Fenantren 27 ± 50.00 µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Antracen 6.2 ± 20.00 µg/kg TS 4 2021-09-01 S-SEDB (6578) DK a ulev

Fluoranten 59 ± 50.00 µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Pyren 46 ± 50.00 µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Benso(a)antracen^ 28 ± 50.00 µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Krysen^ 38 ± 50.00 µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Benso(b+j)fluoranten^ 36 ± 50.00 µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Benso(k)fluoranten^ 29 ± 50.00 µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Benso(a)pyren^ 32 ± 50.00 µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Dibenso(ah)antracen^ <10 ---- µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev

Benso(ghi)perylen 29 ± 50.00 µg/kg TS 10 2021-09-01 S-SEDB (6578) DK a ulev
