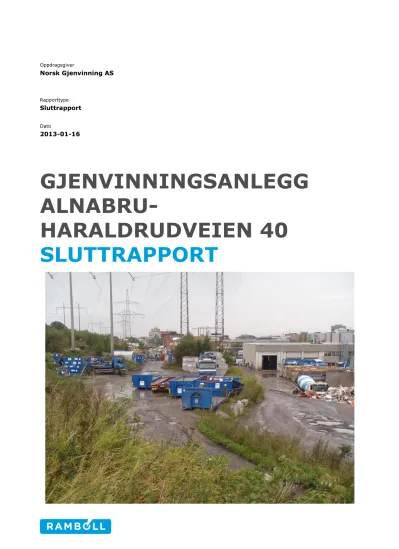

GJENVINNINGSANLEGG ALNABRU- HARALDRUDVEIEN 40 SLUTTRAPPORT

(1)

Oppdragsgiver

Norsk Gjenvinning AS

Rapporttype

Sluttrapport

Dato

2013-01-16

GJENVINNINGSANLEGG ALNABRU-

HARALDRUDVEIEN 40

SLUTTRAPPORT

(2)

(3)

SLUTTRAPPORT 3 (11)

GJENVINNINGSANLEGG ALNABRU- HARALDRUDVEIEN 40

SLUTTRAPPORT

Oppdragsnr.: 1110431

Oppdragsnavn: Gjenvinningsanlegg Alnabru-Haraldrudveien 40 Dokument nr.: m-rap-004

Filnavn: m-rap-004-Sluttrapport

Revisjon

Dato 2013-01-16

Utarbeidet av Susanne Sandanger

Kontrollert av Astri Søiland Stian Kristiansen Godkjent av Jan Rukke

Beskrivelse Sluttrapport

Revisjonsoversikt

Revisjon Dato Revisjonen gjelder

(4)

4 (11) SLUTTRAPPORT

Rambøll

FORORD

Rambøll, avdeling miljø og klima, har på vegne av Norsk Gjenvinning AS utført innledende

miljøtekniske grunnundersøkelser, utarbeidet tiltaksplan og utført tre supplerende prøvetakinger i forbindelse med oppføring av betongvegger (tre vegger og en skjermvegg), samt støp av dekker og mezzanindekke og graving av overvannsgrøft på sorteringsanlegget for avfall på eiendommen Haraldrudveien 40 (Gnr./Bnr. 131/68).

Kontaktperson i Norsk Gjenvinning er Tom Paulsen. Oppdragsleder i Rambøll er Jan Bergseng.

Fagansvarlig ytre miljø har vært Astri Søiland. Utarbeidelsen av foreliggende rapport er gjort av Susanne Sandanger.

Saksnummer i Oslo kommune er 201200519.

Rambøll Hoffsveien 4 Pb 427 Skøyen NO-0213 OSLO T +47 22 51 80 00 F +47 22 51 80 01 www.ramboll.no

(5)

SLUTTRAPPORT 5 (11)

Ramboll

INNHOLD

1. INNLEDNING ... 6

1.1 Bakgrunn ... 6

1.2 Målsetning ... 7

2. TIDLIGERE UTGITTE RAPPORTER OG NOTATER ... 7

3. TILTAKSGJENNOMFØRING ... 7

3.1 Utgraving av masser i tiltaksområdet ... 7

4. AVVIK UNDER TILTAKSGJENNOMFØRINGEN ... 8

5. KONKLUSJON ... 8

6. REFERANSER ... 8

VEDLEGG

Vedlegg 1- Lasslister fra deponi

Vedlegg 2- m-not-001. Gjenvinningsanlegg Alnabru- Haraldrudveien 40. Resultater og vurderinger fra supplerende prøvetaking 27.2.2012

Vedlegg 3- m-not-003. Gjenvinningsanlegg Alnabru- Haraldrudveien 40. Resultater og vurderinger fra supplerende prøvetaking 3.8.2012

(6)

6 (11) SLUTTRAPPORT

Rambøll

1. INNLEDNING

1.1 Bakgrunn

I Haraldrudveien 40 (Gnr/Bnr 131/68) har det blitt satt opp betongvegger (tre vegger og en skjermvegg), støpt dekker og mezzanindekke, samt gravd en grøft til overvann på

sorteringsanlegget for avfall.

Tiltaksområdet ligger innenfor aktsomhetskartet for grunnforurensning i Oslo [1], og

eiendommen er også registrert i Grunnforurensningsdatabasen med påvirkningsgrad 2. Det var derfor nødvendig med miljøteknisk grunnundersøkelse. Tiltaksområdet var inndelt i tre

delområder, A (planlagt oppsetting av betongvegger, støping av dekker og mezzanindekke, samt graving av grøft til overvann), B (støping av dekker og mezzanindekke, og graving av grøft til overvann) og C (bl.a. grøft til overvann). I kartet i Figur 1 er de ulike delområdene markert.

På oppdrag fra Norsk Gjenvinning AS utførte Rambøll miljøteknisk grunnundersøkelse på delområde A i november 2011. Tiltaksplanen ble utarbeidet på bakgrunn av undersøkelsen, og ble godkjent av kommunen 17.1.2012 [2]. Saksnummer i Oslo kommune er 201200519.

Delområde B og C i tiltaksområdet var ikke tilgjengelig for sjakting under den miljøtekniske grunnundersøkelsen, og supplerende prøvetaking i delområde B ble derfor utført den 27.2.2012 [3] og 8.3.2012 [4]. I prøvetakingen i mars ble det i delområde B påvist en lomme med

alunskifer i massene. Kommunen godkjente omdisponering av alunskiferen på eiendommen den 15.3.2012.

Delområde C ble ikke beskrevet i tiltaksplanen på grunn av at forandringene i tiltaksområdet ble avgjort etter at tiltaksplanen var utarbeidet og godkjent. Prøvetaking av den sørlige delen av delområde C ble utført den 3.8.2012 [5].

Figur 1. Kart over tiltaksområde i Haraldrudveien 40. I delområde A er det satt opp en betongvegg, og området ble prøvetatt under den miljøtekniske grunnundersøkelsen. I delområde B er det bygget et stålbygg, samt gravd grøft til overvann. Delområde B er mindre enn det som ble beskrevet i

tiltaksplanen. Området ble prøvetatt under supplerende undersøkelser den 27.2.2012 og 8.3.2012.

Delområde C er ikke beskrevet i tiltaksplanen pga. forandringene i tiltaksområdet ble gjort etter at planen ble utarbeidet. I delområde C ble det bl.a. gravd grøft til overvannet. Deler av området ble prøvetatt den 8.3.2012.

(7)

SLUTTRAPPORT 7 (11)

Ramboll

1.2 Målsetning

Denne sluttrapporten skal dokumentere at gjennomføringen av tiltaket er i tråd med godkjent tiltaksplan [2], og i henhold til myndighetskravet i forurensningsloven kap. 2 § 2-9 andre ledd.

2. TIDLIGERE UTGITTE RAPPORTER OG NOTATER

I tidligere utgitte rapporter og notater er massedisponering for de prøvetatte områdene omtalt.

I Tabell 1 gis en oversikt over disse rapportene og notatene, og hvilke rapporter som er innsendt til kommunen tidligere.

Tabell 1. Tidligere utgitte rapporter og notater fra Rambøll.

Rapportnummer Rapportnavn Dato utgitt

Kommentar m-rap-001 Gjenvinningsanlegg Alnabru-

Haraldrudveien 40. Miljøteknisk grunnundersøkelse og

tiltaksplan

23.11.2012 Tiltaksplanen ble godkjent av Oslo kommune den 17.1.2012 (ref. 201200519- 4)

m-not-001 Gjenvinningsanlegg Alnabru- Haraldrudveien 40. Resultater og vurderinger fra supplerende prøvetaking 27.2.2012

29.2.2012 Vedlegg 2 til dette notat

13.3.2012 Innsendt til Oslo kommune for godkjennelse av

omdisponering av alunskifer på eiendommen. Godkjent 15.3.2012.

16.8.2012 Vedlegg 3 til dette notat

3. TILTAKSGJENNOMFØRING

3.1 Utgraving av masser i tiltaksområdet

Av tiltaksplanen fremgår det at massene må sorteres, og leveres godkjent mottak etter forurensningsgrad.

I henhold til muntlig informasjon fra entreprenør ble masser som skulle omdisponeres på området (kun masser i tilstandsklasse 3 og lavere) mellomlagret innenfor tiltaksområdet.

Omdisponerte masser er lagt i de samme seksjonene de ble gravd opp fra. Omdisponeringen er utført i henhold til godkjent tiltaksplan.

Byggherre (Norsk gjenvinning) informerer muntlig om at forurensede masser som skulle kjøres til godkjent deponi ble mellomlagret øst på eiendommen av byggherre. Byggherre har hatt ansvaret for utkjøring av forurensede masser til godkjent deponi. Ut fra lasslister mottatt fra byggherren, er det dokumentert at 3222,96 tonn forurensede masser er levert inn til godkjent mottak. 85 tonn er levert Lindum AS, og 3 137,96 tonn er levert Lindum Oredalen. Massenes

(8)

8 (11) SLUTTRAPPORT

Rambøll

forurensningsgrad fremkommer ikke av lasslistene. Byggherre opplyser at masser i tilstandsklasse 4 og 5 ble levert sammen.

Utførende entreprenør informerer muntlig at en mindre mengde alunskifer er omdisponert på området i den seksjonen den ble funnet. Alunskiferen ble sortert ut under oppgraving og disponert i de dypere lagene i grøften i henhold til kommunens vedtak datert 15.3.2012.

Alunskifer som ble sortert ut under tiltaket ble mellomlagret i kontainere innenfor eiendommen før omdisponering.

4. AVVIK UNDER TILTAKSGJENNOMFØRINGEN

Det ble gjort endringer i tiltaksområdet etter at tiltaksplanen for forurenset grunn var innsendt.

Endringen innebar reduksjon av delområde B, samt et nytt delområde, kalt delområde C. I delområde C skulle det graves grøft til overvannsledningen, samt legges ned et

fordrøyningsbasseng og skiftes ut en oljeutskiller.

Det er foretatt utskiftning av en oljeutskiller i tiltaksområdet. Under utskiftningen ble det visuelt observert en liten oljeforurensning under den gamle oljeutskilleren. Miljørådgiver ble ikke kontaktet for prøvetaking og vurdering av forurensningen. Forurensede (og tilstøtende) masser ble fjernet og kjørt til godkjent deponi av entreprenør og byggherre (muntlig informasjon), til de gjenværende massene var luktfri og visuelt rene.

Etter anvisning fra byggherre, tok ikke Rambøll prøver av utgravde masser i den vestre delen av delområde C hvor fordrøyningsbassenget ble lagt ned. De utgravde massene ble kjørt til deponi som forurensede masser.

5. KONKLUSJON

Håndteringen av forurenset grunn ble i hovedsak utført i henhold til godkjent tiltaksplan og vedtak fra Oslo kommune. Det er registrert et avvik i håndteringen av forurensede masser, blant annet omhandlende forurensede masser under en oljeutskiller. Forurensede masser i

tilstandsklasse 4 og 5, samt forurensede masser under oljeutskilleren ble gravd ut av utførende entreprenør og levert til godkjent deponi av byggherre.

6. REFERANSER

1. NGU, Aktsomhetskart for forurenset grunn i Oslo- Geokjemiske kart for arsen, tungmetaller og organiske miljøgifter. 2009.

2. Søiland, A., Gjenvinningsanlegg Alnabru-Haraldrudveien 40. Miljøteknisk grunnundersøkelse og tiltaksplan. 2011.

3. Søiland, A., K. Brinchmann, and M.K. Kongsrud, GJENVINNINGSANLEGG ALNABRU- HARALDRUDVEIEN 40: RESULTATER OG VURDERINGER FRA SUPPLERENDE

PRØVETAKING 27.02.2012. 2012.

4. Søiland, A. and K. Brinchmann, GJENVINNINGSANLEGG ALNABRU - HARALDRUSVEIEN 40: NYE RESULTATER OG VURDERINGER FRA SUPPLERENDE PRØVETAKING 08.03.2012.

2012.

5. Sandanger, S. and A. Søiland, Gjenvinningsanlegg Alnabru - Haraldrudveien 40: Nye resultater og vurderinger fra supplerende prøvetaking den 8.3.2012. 2012.
