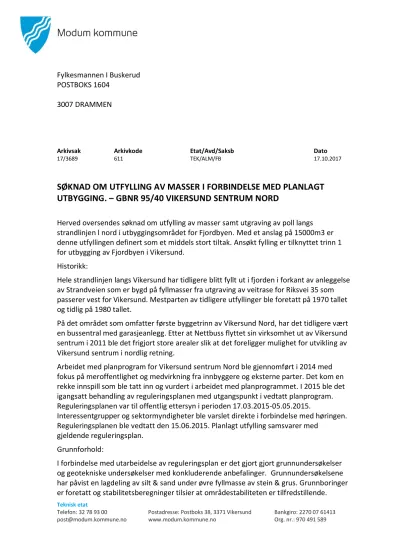

SØKNAD OM UTFYLLING AV MASSER I FORBINDELSE MED PLANLAGT UTBYGGING. – GBNR 95/40 VIKERSUND SENTRUM NORD

(1)

Teknisk etat

Telefon: 32 78 93 00 Postadresse: Postboks 38, 3371 Vikersund Bankgiro: 2270 07 61413 [email protected] www.modum.kommune.no Org. nr.: 970 491 589

Arkivsak Arkivkode Etat/Avd/Saksb Dato

17/3689 611 TEK/ALM/FB 17.10.2017

SØKNAD OM UTFYLLING AV MASSER I FORBINDELSE MED PLANLAGT UTBYGGING. – GBNR 95/40 VIKERSUND SENTRUM NORD

Herved oversendes søknad om utfylling av masser samt utgraving av poll langs strandlinjen l nord i utbyggingsområdet for Fjordbyen. Med et anslag på 15000m3 er denne utfyllingen definert som et middels stort tiltak. Ansøkt fylling er tilknyttet trinn 1 for utbygging av Fjordbyen i Vikersund.

Historikk:

Hele strandlinjen langs Vikersund har tidligere blitt fyllt ut i fjorden i forkant av anleggelse av Strandveien som er bygd på fyllmasser fra utgraving av veitrase for Riksvei 35 som passerer vest for Vikersund. Mestparten av tidligere utfyllinger ble foretatt på 1970 tallet og tidlig på 1980 tallet.

På det området som omfatter første byggetrinn av Vikersund Nord, har det tidligere vært en bussentral med garasjeanlegg. Etter at Nettbuss flyttet sin virksomhet ut av Vikersund sentrum i 2011 ble det frigjort store arealer slik at det foreligger mulighet for utvikling av Vikersund sentrum i nordlig retning.

Arbeidet med planprogram for Vikersund sentrum Nord ble gjennomført i 2014 med fokus på meroffentlighet og medvirkning fra innbyggere og eksterne parter. Det kom en rekke innspill som ble tatt inn og vurdert i arbeidet med planprogrammet. I 2015 ble det igangsatt behandling av reguleringsplanen med utgangspunkt i vedtatt planprogram.

Reguleringsplanen var til offentlig ettersyn i perioden 17.03.2015-05.05.2015.

Interessentgrupper og sektormyndigheter ble varslet direkte i forbindelse med høringen.

Reguleringsplanen ble vedtatt den 15.06.2015. Planlagt utfylling samsvarer med gjeldende reguleringsplan.

Grunnforhold:

I forbindelse med utarbeidelse av reguleringsplan er det gjort gjort grunnundersøkelser

og geotekniske undersøkelser med konkluderende anbefalinger. Grunnundersøkelsene

har påvist en lagdeling av silt & sand under øvre fyllmasse av stein & grus. Grunnboringer

er foretatt og stabilitetsberegninger tilsier at områdestabiliteten er tilfredstillende.

(2)

geoteknisk vurdering fra ÅF Reinertsen av 2016 som er vedlagt.

Biologisk mangfold:

Utfyllingsområdet omfatter strømstille partier i Tyrifjorden som ofte er islagte om

vinteren. Områdets verdi er definert av NINA som av minst interesse for det området som er konsekvensutredet tidligere og vil gi betydelig mindre negativ konsekvens for ørret og elvemusling enn tidligere utbyggingsplaner. I samme omgang må det nevnes at i forslag til verneplan som er utarbeidet for Søndre Tyrifjord og Bergsjø, omfatter ikke

strandområdene mellom Modum rådhus og Vikersund bru.

Forurensing:

Sprengsteinmasser som planlegges benyttet har stått ute i en årrekke og har således vært gjennom en renselsesprosess. Sprengsteinsmassene er tilstrekkelig rene for planlagt bruk jamfør. fagrapporten til Golder som er utarbeidet i forbindelse med dette tiltaket.

Da det har vært en bussgarasje i nærheten kan mulige forurensingskilder være drivstoffanlegg slik som tanker og påfyllingsledninger. Nærmere beskrivelse rundt nærliggende forurensingskilder finnes i miljørapporten fra Golder.

I den miljøtekniske undersøkelsen utarbeidet av samme foretak, ble det foretatt en analyse av faststoffer og kjemikalier i et større spekter enn minstekrav. I to av punktene som er analysert er det påvist masser tilsvarende tilstandsklasse III, som i utgangspunktet overskrider akseptkriteriene. Golders foreløbige anbefaling er at det vil være positivt for fjorden å tildekke disse områdene med renere masser.

Massene som graves opp ved pollen er gammel veifylling som tidligere beskrevet.

Samtidig foreligger det ikke behov for gjenbruk av masser innenfor dette tiltaksområdet.

Hvorvidt utgravde masser kan gjenbrukes eller må deponeres som spesialavfall er ikke endelig avgjort, men avhenger også av tilstanden på massene når disse er avdekket.

Metodikk:

Et viktig moment ved dette tiltaket er at gravearbeidene er tenkt gjennomført med minst mulig utslipp av sedimenter og finmateriale. Metodikken er beskrevet i tiltaksplan fra Isachsen vedlagt søknaden. Det benyttes siltgardin som fundamenteres med moringer rundt utfyllingsområdet. For å redusere utslipp av finpartikler fylles det først ut ytterst, deretter inn mot land slik at de ytre fyllmasene fanger opp løsmassene.

Når det gjelder utgraving av pollen så benyttes en tilsvarende løsning men i omvent rekkefølge slik at de indre arealene graves ut først mens de ytre arealene beholdes.

Deretter flyttes siltgardinen når det ytre tas slik at gjennomstrømmingen skjer kontrollert

for å redusere utslipp av små parkikler.

(3)

For å redusere fare for spredning av forurensing fra hver av prosessene vises det til egen tiltaksplan og varslingsrutiner i prosedurene for håndtering av forurenset vann og grunn utarbeidet av Isachsen AS som er vedlagt søknaden. Som nevnt tidligere benyttes

siltgraddin samt egen utfyllingsmetodikk for å begrense utslipp ved arbeidene dersom et slikt forhold skulle oppstå. Isachsen AS har gjennomført tilsvarende arbeider ved Nordre Jarlsberg brygge i Sande, ved Son Spa Hotell og i Leangbukta i Asker og har god erfaring.

Drift og vedlikehold:

I fremtiden vil både sandstranda og pollen inngå i parkvesenets vedlikeholdsoppgaver og blir jevnlig ettersett og vedlikeholdt gjennom året. Selv om pollen åpner for besøk av småbåter, foreligger det ikke planer om ytterlig tilrettelegging for båttrafikk gjennom mudring av havneled.

Ved normalvannstand i Tyrifjorden vil vanndybden være tiltstrekkelig for mindre båter med lite sannsynlighet for konflikt opp mot stand og badeliv. Forventet båtrafikk

forventes ikke å være omfattende nok til at eventuell oppvirvling av sedimenter har stor betydning enn sesongmessige flommer og endringer i vannstanden avhengig av årstiden.

Vi håper at søknaden kan behandles i løpet av 2017 da det vil ha minst konsekvens for natur og vassdrag om arbeidene gjennomføres i løpet av vinterhalvåret.

Med hilsen

Frode Brokhaug

Arealplanlegger/ Rådgiver teknisk etat

Dette dokumentet er elektronisk godkjent og sendes uten underskrift

Kopi til:

Tegn 3 AS, Postboks 1264, 7462 TRONDHEIM Vedlegg:

Miljøteknisk undersøkelse og tiltaksplan fra Golder Associates Geoteknisk rapport fra Grunnteknikk AS

Geoteknsk vurdering fra ÅF Reinertsen Kart over utfyllingsområdet

Tiltaksplan utarbeidet av Isachsen AS

Reguleringsplan for Vikersund sentrum Nord

(4)

Vikersundgt. 2 og 4 (Nettbuss Vikersund) Modum i Buskerud

Gnr . /bnr . 95 / 415

Oppdragsgiver:

Rom Eiendom AS Rapportnummer:

11 509 130277 - 1 Distribusjon : Rom Eiendom AS R A

P P

O R

T

(5)

11509130277 - 1 2 / 20

Sigfred Espedal deltatt som lokal kjentmann (historiske opplysninger og tilrettelegger for feltarbeidet).

Golders prosjektleder og saksbehandler har vært Rolf E. Andersen. Feltarbeid et er utført av miljøteknisk konsulent Ton je Stokkan og Lisbeth Helgesen .

Entreprenør for borearbeidene har vært firmaet Br. Myhre (Jevnaker) og jordprøver er analysert ved ALS Laborat o ry Group Norway AS (Oslo) .

Drammen , 3 0 . 3 . 201 2

Rolf E. Andersen p rosjektleder Golder Associates AS

KONTAKTPERSON

Spørsmål til rapporten kan rettes til:

Navn Rolf E. Andersen, Golder Associates AS Telefon 922 47 694

E - post: [email protected]

Forsidefoto: Oversikt mot nord (oppstillingsplass og vaskehall)

(6)

11509130277 - 1 3 / 20

2.2 Tidligere miljøtekniske undersøkelser på eiendommen ... ... ... 7

2.3 Potensielle forurensningskilder ... ... ... ... 7

3 FELTARBEID ... ... ... ... ... 7

3.1 Befaring ... ... ... ... ... 7

3.2 Borplan og prøvetaking ... ... ... ... 7

4 ANALYSEPROGRAM ... ... ... ... ... 11

5 ANALYSERESULTATER ... ... ... ... ... 12

6 RESULTATVURDERING ... ... ... ... ... 15

6.1 Farlig avfall (over tilstandsklasse 5) ... ... ... ... 15

6.2 Tilstan dsklasse 5 – Svært dårlig ... ... ... ... 15

6.3 Tilstandsklasse 4 – Dårlig ... ... ... ... 15

6.4 Tilstandsklasse 3 - Moderat ... ... ... ... 15

6.5 Tilstandsklasse 2 - God ... ... ... ... 15

6.6 Tilstandsklasse 1 – M eget god ... ... ... ... 15

6.7 Organisk innhold (TOC) ... ... ... ... 15

6.8 Forurensningssituasjon 0 - 1 m ... ... ... ... 16

6.9 Forurensningssituasjon 1 - 3 m ... ... ... ... 17

7 TILTAKSPLAN ... ... ... ... ... 18

7. 1 Akseptkriterier (tilstandsklasser) ... ... ... ... 18

7.2 Vurdering av risiko for spredning av forurensning under arbeidet og etter avslutning ... 18

7.3 Tiltak og tidsplan for å sikre nødvendig miljøkvalitet under og etter gjennomføringen ... 19

7.4 Disponering av gravemasser ... ... ... ... 19

7.5 Kontroll og overvåking under og etter tiltak ... ... ... 19

7.6 Dokumentasjon for bruk av godkjent foretak ... ... ... 19

7.7 Sluttrapport ... ... ... ... ... 20

8 REFERANSER ... ... ... ... ... 20

9 VEDLEGG ... ... ... ... ... 20

Vedlegg

1. Analysebevis med analyseresultater

(7)

11509130277 - 1 4 / 20

uttak av jordprøver for analyse av innhold av prioriterte miljøgifter. Forur ensningssituasjonen er vurdert opp mot Klima - og forurensningsdirektoratets (Klif) helsebaserte tilstandsklasser for forurenset grunn

^X

/1/

^X

. Kartleg ging av forurenset grunn omfatter oftest to eller flere faser, der fase 1 er e n forstudie med sammenstilling av tilgjengelige opplysninger om historikk, opplysninger om tidligere arealbruk/virksomhet på området, lokalisering av tidligere og nåværende tekni ske installasjoner og bygninger, samt om eventuelle hendelser som kan være en kilde til forurensning.

Dersom det konkluderes med at det ikke er mistanke om forurensning, utarbeides kun en rapport som beskriver dette, og den vil kunne brukes som dokumentas jon på at det ikke er behov for tiltaksplan.

Dersom det konkluderes med at det er grunnlag for mistanke gjennomføres fase 2. Fase 2 består av prøvetaking og kjemiske analyser av jord for å identifisere type og konsentrasjoner av ev . helse - og miljøfarlige stoffer (primært av tungmetaller, olje og PAH). Kunnskap om tidligere aktiviteter og om lokaliseringen av mulige forurensningskilder legges til grunn ved plassering av prøvepunkter. For å tilfredsstille myndighetskrav tilpasses antall prøvepunkter Klifs ve ileder TA 2553/2009 – Helsebaserte tilstandsklasser for forurenset grunn.

Undersøkelsen som er utført av Golder har omfattet:

Befaring av eiendommen.

Innsamling av informasjon om historikk, grunnforhold, potensielle forurensningskilder, resipienter og nærliggende brønner .

Innhenting av tilleggsinformasjon om tekniske installasjoner . Innhenting av kabelkart fra alle aktuelle aktører .

Utarbeidelse av bor e plan med inntegning av kjente kabler og ledningstraseer . Skovling med borerigg i 18 prøvepunkt .

Opptak av jordprøver for visuell vurdering og kjemiske ana l yser .

Utarbeidelse av tiltaksplan som innbefatter alle opplysninger som tidligere er fremskaffet.

2 FORH OLD VED EI EN DOM M EN

2.1 Beliggenhet

Vikersundgt. 2 og 4 ligger i Vikersund sentrum, nær Tyrifjordens utløp mot D rammenselva . Beliggenheten er vist i

^X

Figur 1

^X

og

^X

Figur 2

^X

.

Området består av 2 bygg (verksted og smøre/vaskehall ) med en stor åpen plass i mellom (tidl. oppstil -

ling/ parkering for N ettbuss sine busser ) . Byggene er ikke lengre i bruk, men utomhusarealen e brukes dels

som holdeplass/terminal for busser og dels til pendlerparkering. I Tabell 1 er det gitt utfyllende

opplysninger om eiendommen.

(8)

11509130277 - 1 5 / 20

Figur 1 Beliggenheten ( rød e markør er ) for undersøkelsesområdet (Vikersundg t. 2 og 4)

Figur 2 Vikersundgt. 2 og 4

(Klide : www.finn.no )

(Klide: www.finn.no )

(9)

11509130277 - 1 6 / 20

Bygningenes formål var tilknyttet smievirksomhet.

Dagens eiendomsbruk Nettbuss Vikersund (kjøpt 1999) Fremtidig eiendomsbruk Boligformål

Bygninger på eiendommen På eiendommen er det en servicehall med en et påbygd ekspedisjonsbygg. Separat ligger en smøre - og vaskehall. Begge byggene ble oppført på 1960 - tallet.

Dekke på overflaten

Parkeringsområdet er asfaltert foruten noen partier med betongdekke og grus.

Dekket er i god befatning. Det er ca. 2 daa grøntareal på området (buffersone mot Strandvegen).

Topografi Eiendommen er forholdsvis flat, med svak helning mot Tyrifjorden i øst . Klima Området har en normal årsmiddelnedbør på 1000 - 1500 mm/år, og en

årsmiddeltemperatur på 6 - 8 °C.

Grunnforhold

Grunnen på eiendommen består av et tynt dekke fyllmasser over leire. Ev.

masseutskiftninger er ikke kjent. Antatt dybde til naturlige masser er ikke kjent . Dybde til fjell er ved boringene påvist til 4 - 7 m .

Grunnvannsressurser

Det er ikke registrert viktige grunnvannsressurser i området . Eiendommen ligger i dirkete tilknytning til Tyrifjorden (kun adskilt av Strandvegen). Dybde til grunnvann er ca. 4 m. Eiendommen ligger ca. 3 m høyere enn Tyrifjorden.

Tabell 2 . Tekniske installasjoner på eiendommen

Tanker

På eiendommen er det (jf. også Tabell 3 ):

2 nedgravde drivstofftanker (kjøretøydiesel). Tankene hadde toppfylling, og det var ingen oppsamling for søl og spill. Tankene er ikke lenger i bruk og er fylt med sand. Det er usikkert når de ble installert. En drivstofftank på terreng ved vaskehallen er fjernet.

1 nedgravd fyringsoljetank 1 nedgravd spilloljetank

Olje ut skillere

På eiendommen er det (jf. også Tabell 3 ):

1 nedgravd oljeutskiller nord på eiendommen er tilknyttet avløpet fra vaskehall og

påfyllingsplate der en tank for kjøretøydiesel var plassert. Avløpet fra oljeutskilleren føres rett til Ty rifjorden

1 nedgravd oljeutskiller sør på eiendommen er tilknyttet avløpet fra verksted/smøre hall.

Avløpet fra oljeutskilleren føres rett til Tyrifjorden iflg. lokalkjent . Miljø - og

energibrønner Det er ikke miljø - eller energibrønner på eiendommen.

Vann - og avløpsledninger

Vannledninger går langs husveggene, i tillegg til at det går en vann ledning tvers over eiendommene, mellom de to bygningene. Overvannskummer er lokalisert vest langs eiendomsgrensen

El - kabler El - kabler er lokalisert inntil bygningene, i tillegg til at det går en el - kabel tvers over eiendom -

mene, mellom de to bygningene. Det går også en telekabel øst for el - kabelen.

(10)

11509130277 - 1 7 / 20

4 30 Kjøretøysdiesel ? Nedgravd. Sandfylt i ca. 1988 5 30 Kjøretøysdiesel ? Nedgravd. Sandfylt i ca. 1988 6 ? Oljeutskiller verksted ? Nedgravd.

7 9 Fyringsolje 1999 Nedgravd.

8 6 Spillolje 1999 Nedgravd. Tett med alarm

2.2 Tidligere miljøtekniske undersøkelser på eiendommen

Det er ikke kjent at det er g jennomført grunnundersøkelser på eiendommen tidligere .

2.3 Potensielle forurensningskilder

Potensielle kilder til forurensning vil være drivstoffanlegg som tanker, sugeledninger og påfyllingsrør. Andre potensielle kilder er nedgravde fyring s olje stanker, oljeutskiller og spilloljetank. Eventuell forurensning fra disse vil da i hovedsak være ulike oljetyper. I tillegg kan kjemikalier brukt i stasjonens vaskehall samt ulike smøreoljer fra servicehallen være potensielle forurensningskilder.

Det er ikke kjent at det har vært lekkasjer eller utslipp på eiendommen som har medført for urensning.

I Klifs database over eiendommer med grunnforurensning, er det registrert en forurenset lokalitet på en naboeiendom /2/ :

• Grandvika (g nr . / b nr. 1 10/150) . Påvirkningsgrad 2 (liten/ingen kjent påvirkning med dagens

arealbruk/resipient). Forurensningen skyldes kommunalt deponi på ca. 5 000 m

²

. Lokaliteten ligger på eiendommen i Vikersundgata 2. Deponiet var i drift på 1960 - 1970 - tallet.

Etter samtale med lokalkjente er det av klart at Grandvika ikke berør Vikersundgt. 2 og 4, men ligger på Vikersundgt. 6 .

3 FELTARBEID

3.1 Befaring

Eiendommen ble befart 12.12.2012 sammen med representanter fra Rom Eiendom og Nettbuss .

3.2 Borplan og p r øvetaking

Gol der prøvetok 6. og 7. februar 2012 masser i 1 8 prøvepunkter . Opprinnelig var det planlagt 25 punkter.

Punktene ble innledningsvis dels lagt ut for å få et representativt bilde av eiendommene, og dels til steder hvor det kunne antas å være sannsynlig å finn e forurensning basert på eiers kunnskaper om eiendommene.

7 punkter måtte utgå pga. av ledninger, kabler, tanker o.l. i grunnen.

^X

Figur 3

^X

viser plasseringen til prøve - punktene på eiendommene.

Det ble skovlet ned til ca. 3 meter i alle prøvepunkt. Det ble tatt delprøver for ca. hver 0,5 m . Totalt 3 5 prøver ble tatt ut under p røvetakingen. Se Tabell 4 for bor hulls logg og Tabell 5 for fullstendig prøveov ersikt.

Under et lag av sandige f yllmasser består antatt n aturlig grunn av sandige/siltige elveavsetninger over

marin leire. Det var variasjon mellom sand, silt og leire i alle prøvepunktene. I enkelte punkter ble det også

påtruffet tørrskorpeleire og fyllmasser med stein.

(11)

11509130277 - 1 8 / 20 Figur 3 Plassering av borpunkte r

2

4

Vikersundgata

(12)

11509130277 - 1 9 / 20 T12

2 - 2,6 Silt 1,45 - 1,5 Svart lag

2,6 - 3 Leire 1,5 - 2 Silt

T2

0 - 1 Fyllmasser 2 - 2,2 Sand

1 - 2 Sandig leire Stopp i stein

2,2 - 2,7 Silt 2,7 - 3 Leire

T3

0 - 0,4 Sand

T13

0 - 1 Sand m/stein

0,4 - 1 Silt/leire 1 - 1,3 Sand

1 - 2 Leire m/stein

Stopp i stein 1,3 - 2,5 Silt

T4

0 - 1 Fyllmasser 2,5 - 3 Leirig silt

1 - 1,5 Tørrsk.leire

T14

0 - 1 Sand

1,5 - 2 Sandig leire 1 - 2 Silt, tegl, tre

2 - 3 Leire 2 - 2,2 Grus

T5

0 - 1 Fyllmasser 2,2 - 3 Silt

1 - 2 Leire

T15

0 - 0,8 Sand

2 - 3 Mørk leire 0,8 - 1 Silt

T6 0 - 1 Leire m/sand

Stopp i stein

1 - 1,7 Sand m/tegl

1 - 2 Sandig/siltig 1,7 - 3 Silt

2 - 3 Sandig

T16 0 - 1 Sand

3 - 3,5 Leire m/sand 1 - 3 Silt

T7 Utgått

T17

0 - 0,8 Sand

T8 0 - 1 Fyllmasser 0,8 - 1 Silt

1 - 2 Sand og grus 1 - 2 Silt m/grus

2 - 3 Steinfylling 2 - 3 Silt

T9

0 - 1 Sand

T18

0 - 1 Sand

1 - 1,6 Sand og grus 1 - 2 Sand m/stein

1,6 - 2 Silt 2 - 2,5 Siltig leire

2 - 3 Siltig leire 2,5 - 3 Leire

T10

0 - 0,8 Fyllmasser

T19 0 - 2,4 Jordmasser

0,8 - 1 Askelag? 2,4 - 3 Silt

1 - 2 Siltig/leirig 2 - 3 Silt

T11

0 - 1,2 Sand 1,2 - 1,4 Silt 1,4 - 2,4 Sand

2,4 - 3 Silt/leire

(13)

11509130277 - 1 10 / 20

V2 1 - 2 V12 1 - 3

V3 0 - 1 V13 0 - 1

V3 1 - 2 V13 1 - 3

V4 0 - 1 V14 0 - 1

V4 1 - 3 V14 1 - 2

V5 0 - 1 V14 2 - 3

V5 1 - 3 V15 0 - 1

V6 0 - 1 V15 1 - 3

V6 1 - 3 V16 0 - 1

V8 0 - 1 V16 1 - 3

V8 1 - 2 V17 0 - 1

V9 0 - 1 V17 1 - 3

V9 1 - 3 V18 0 - 1

V10 0 - 0,8 V18 1 - 3

V10 0,8 - 2

(14)

11509130277 - 1 11 / 20 deponi for forurensede masser.

Følgende analyseprogram er gjennomført (jf. også Tabell 6 ):

3 prøver er analysert iht. Full n ormpakke (miljøgifter det er fastsatt normverdier for).

23 prøver er analysert iht. Soil Pack 2 (de ”vanligste” miljøgiftene det er fastsatt normverdier for) . 2 prøver er analysert for TOC (innhold av totalt organisk innhold).

Tabell 6 Prøve - og analyse oversikt Prøvenavn Analyse -

parametere

Prøvenavn Analyse - parametere

V1 (0 - 1 m) 2 V9 (0 - 1 m) 2 og 3 V16 (0 - 1 m) 1

V1 (1 - 3 m) 2 V9 (1 - 3 m) 2 V16 (1 - 3 m) 2

V4 (0 - 1 m) 2 V10 (0 - 0,8 m) 1 V17 (0 - 1 m) 2

V4 (1 - 3 m) 2 V10 (0,8 - 2 m) 2 V17 (1 - 3 m) 2

V5 (0 - 1 m) 2 V11 (0 - 1 m) 2 V18 (0 - 1 m) 2

V5 (1 - 3 m) 2 V11 (1 - 3 m) 2 V18 (1 - 3 m) 2

V6 (0 - 1 m) 2 V13 (0 - 1 m) 2

V6 (1 - 3 m) 2 V13 (1 - 3 m) 2 og 3

V8 (0 - 1 m) 2 V14 (0 - 1 m) 1

V8 (1 - 2 m) 2 V14 (1 - 3 m) 2

1 = Full normpakke (som ” 2 ” - Soil Pack 2 + øvrige parametere det finnes normverdier for, jf. analysebevis) 2 = Soil Pack 2 (PAH - 16, PCB - 7, metaller, olje og BTEX)

3 = TOC (total organisk innhold)

3 = TOC (totalt organisk innhold)

(15)

11509130277 - 1 12 / 20 Tabell 7 Helsebaserte tilstandsklasser for jord.

Element (mg/kg TS)

1 Meget god ( <normverdi)

2 God

3 Moderat

4 Dårlig

5

Svært dårlig Farlig avfall

Arsen < 8 8 - 20 20 - 50 50 - 600 600 - 1000 >1000

Bly < 60 60 - 100 100 - 300 300 - 700 700 - 2500 >2500

Kadmium <1,5 1,5 - 10 10 - 15 15 - 30 30 - 1000 >1000

Kvikksølv <1 1 - 2 2 - 4 4 - 10 10 - 1000 >1000

Kobber < 100 100 - 200 200 - 1000 1000 - 8500 8500 - 25000 >25000 Sink <200 200 - 500 500 - 1000 1000 - 5000 5000 - 25000 >25000 Krom (III) <50 50 - 200 200 - 500 500 - 2800 2800 - 25000 >25000 Nikkel < 60 60 - 135 135 - 200 200 - 1200 1200 - 2500 >2500

PCB7 < 0,01 0,01 - 0,5 0,5 - 1 1 - 5 >50

DDT <0,04 0,04 - 4 4 - 12 12 - 30 30 - 50 >50

PAH16 <2 2 - 8 8 - 50 50 - 150 150 - 2500 >2500

Benzo(a)pyren < 0,1 0,1 - 0,5 0,5 - 5 5 - 15 15 - 100 >100

Alifater C8 -

C101) < 10 10 10 - 40 40 - 50 50 - 20000 >20000

Alifater >

C10 - C121) < 30 30 - 60 60 - 130 130 - 300 300 - 20000 >20000 Alifater >

C12 - C35 < 100 100 - 300 300 - 600 600 - 2000 2000 - 20000 >20000 Ben s en 1) <0,01 0,01 - 0,015 0,015 - 0,04 0,04 - 0,05 0,05 - 1000 >1000 Trikloreten <0,1 0,1 - 0,2 0,2 - 0,6 0,6 - 0,8 0,8 - 1000 >1000

(16)

11509130277 - 1 13 / 20

Tørrstoff % 93,2 82,1 96,8 79,9 94,5 81,3 93 91,9 95,9 95,6 95,9 93 96,2 92,7

TOC % TS i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. 1,82 i.a. i.a. i.a.

Arsen mg/kg TS 0,70 3,02 0,57 3,63 1,97 7,24 3,02 2,26 1,34 1,85 0,92 1,44 i.p. 6,88

Bly mg/kg TS 3,80 11,40 6,90 13,10 27,30 53,30 22,10 23,70 8,00 11,70 6,70 8,20 4,20 96,00

Kadmium mg/kg TS i.p. 0,18 i.p. 0,13 0,30 0,32 0,27 0,23 0,14 0,24 i.p. i.p. i.p. 0,56

Kvikksølv mg/kg TS i.p. i.p. i.p. i.p. i.p. 1,26 i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p.

Kobber mg/kg TS 16,50 20,60 10,30 13,60 28,10 57,10 28,50 21,70 21,70 16,60 9,21 15,00 6,00 67,50

Sink mg/kg TS 33,00 49,80 19,60 48,90 72,00 186,00 67,20 93,50 69,20 68,40 21,70 48,80 16,60 346,00

Krom (III) mg/kg TS 13,70 20,10 11,40 17,90 18,00 21,00 35,70 16,90 14,10 11,90 6,33 8,31 4,99 11,50

Nikkel mg/kg TS 13,30 19,70 11,50 20,40 14,90 31,10 32,60 17,10 12,60 13,70 6,70 7,80 i.p. 12,80

PCB7 mg/kg TS i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.p.

DDT mg/kg TS i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.p.

PAH16 mg/kg TS 0,01 i.p. 0,71 0,12 1,50 4,30 0,40 0,41 0,17 0,15 0,22 0,09 i.p. 1,70

Benzo(a)pyren mg/kg TS i.p. i.p. 0,06 0,01 0,09 0,34 0,02 0,03 0,02 0,01 0,02 i.p. i.p. 0,14

Alifater C8 - C10) mg/kg TS i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.p.

Alifater > C10 - C12) mg/kg TS i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p. 2,00 2,00 i.p. i.p. i.p. 4,00

Alifater > C12 - C35 mg/kg TS 138,00 75,00 22,00 44,00 95,00 255,00 63,00 112,00 179,00 581,00 16,00 i.p. 36,00 101,00

Ben s en 1) mg/kg TS i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. 0,16

Trikloreten mg/kg TS i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.p.

i.p. = ikke påvist over rapporteringsgrensen for analysen

i.a. = ikke analysert for (parameteren inngår ikke i aktuell a nalysepakke)

(17)

11509130277 - 1 14 / 20

TOC % TS i.a. i.a. i.a. 2,45 i.a. i.a. i.a. i.a. i.a. i.a. i.a. i.a.

Arsen mg/kg TS 0,95 0,54 1,27 3,16 2,41 1,14 i.p. 0,82 1,34 1,78 1,12 1,09

Bly mg/kg TS 4,10 4,40 7,20 15,50 17,00 16,70 3,50 8,70 10,00 14,00 6,10 4,90

Kadmium mg/kg TS i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p.

Kvikksølv mg/kg TS i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p. i.p.

Kobber mg/kg TS 5,62 7,89 16,30 37,10 31,60 24,30 6,98 15,30 15,40 19,90 13,20 18,70

Sink mg/kg TS 16,90 20,50 36,70 65,80 47,20 54,80 17,40 40,20 48,60 59,90 22,50 24,30

Krom (III) mg/kg TS 5,86 6,67 5,42 11,80 10,60 13,70 5,19 9,71 7,44 11,10 8,68 12,00

Nikkel mg/kg TS i.p. 6,30 5,60 14,20 11,10 12,30 5,20 8,90 7,80 10,70 9,40 12,80

PCB7 mg/kg TS i.a. i.a. i.a. i.a. i.p. i.a. i.p. i.a. i.a. i.a. i.a. i.a.

DDT mg/kg TS i.a. i.a. i.a. i.a. i.p. i.a. i.p. i.a. i.a. i.a. i.a. i.a.

PAH16 mg/kg TS i.p. 0,01 0,02 0,46 1,30 0,63 i.p. 0,15 0,05 0,22 0,01 i.p.

Benzo(a)pyren mg/kg TS i.p. i.p. i.p. 0,03 0,02 0,01 i.p. 0,01 i.p. 0,04 i.p. i.p.

Alifater C8 - C10 mg/kg TS i.a. i.a. i.a. i.a. 17,00 i.a. i.p. i.a. i.a. i.a. i.a. i.a.

Alifater > C10 - C12 mg/kg TS i.p. i.p. i.p. i.p. 39,00 43,00 i.p. i.p. i.p. i.p. i.p. i.p.

Alifater > C12 - C35 mg/kg TS i.p. 23,00 13,00 117,00 1140,00 901,00 i.p. 54,00 100,00 176,00 36,00 97,00

Ben s en mg/kg TS i.a. i.a. i.a. i.a. i.p. i.a. i.p. i.a. i.a. i.a. i.a. i.a.

Trikloreten mg/kg TS i.a. i.a. i.a. i.a. i.p. i.a. i.p. i.a. i.a. i.a. i.a. i.a.

i.p. = ikke påvist over rapporteringsgrensen for analysen

i.a. = ikke analysert for (parameteren inngår ikke i aktuell a nalysepakke)

(18)

11509130277 - 1 15 / 20

6.2 Tilstandsklasse 5 – Svært dårlig

I ett punkt ( T 10) er det påvist bensen i prøve n fra intervallet 0,8 - 2 m (V10 0,8 - 2) . Konsentrasjonen (0,16 mg/kg TS) er 3x nedre grense for tilstandsklasse 5, men ligger langt un na den øvre grensen på 1 000 mg/kg TS. Prøven er tatt foran vaskehallen på sørsiden. Bensen er ikke påvist i de to andre prøvene som ble analysert for bensen. Masser i tilstandsklasse 5 må graves opp og leveres til godkjent deponi. Antatt forurenset areal basert på halve avstanden til nabopunkter er ca. 5 00 m

²

. Dette tilsvarer 5 00 m

³

pr. m gravedybde. Det er ikke beskrevet noen lukt av prøvene.

6.3 Tilstandsklasse 4 – Dårlig

I ett punkt (T14) er det påvist olje (alifater - C12 - C35) i hele prøvei ntervallet (0 - 3 m). T14 er plassert rett ved de utrangerte tankene for kjøretøydiesel (jf. nr. 4 og 5 i Tabell 3 ). Det framgår av feltnotatene at det luktet diesel av prøvene. Masser i tilstandsklasse 4 kan aksepteres under 1 m under terreng dersom en stedsspesifikk risikovurdering for helse og miljø viser at det ikke innebærer uakseptabel helse - /miljørisiko. I motsatt fall må massene leveres til godkjent deponi. Antatt forurenset are al basert på halve avstanden til nabopunkter er ca. 400 m

²

. Dette tilsvarer 400 m

³

pr. m gravedybde. Masser som kjøres ut fra eiendommen skal leveres godkjent mottak.

6.4 Tilstandsklasse 3 - Moderat

I to punkter (T8 og T14) er det påvist olje (alifater). I T8 fraksjonen C12 - C35 i intervallet 1 - 2 m og i T14 fraksjonen C8 - C10 i intervallet 0 - 1 m. I T14 ble det også påvist C12 - C35 i klasse 4 i hele intervallet (jf. kap.

6.3 ). Masser i tilstandsklasse 3 kan aks epteres under 1 m under terreng på eiendommen. Dersom massene kjøres ut fra eiendommen skal de leveres godkjent mottak. I T14 er det også som beskrevet over, en oljefraksjon i tilstandsklasse 4 i intervallet 0 - 1 m.

6.5 Tilstandsklasse 2 - God

I åtte punkter (T1, T5, T6, T8, T10, T13, T14 og T17) er det påvist konsentrasjoner av ulike miljøgifter (både uorganiske og organiske) i tilstandsklasse 2. Jord i tilstandsklasse 2 tilfredsstiller akseptkriteriet for planlagt framt idig arealbruk (bolig). Massene kan dermed disponeres fritt på eiendommen, men må leveres godkjent deponi ders om de kjøres ut fra eiendommen.

6.6 Tilstandsklasse 1 – Meget god

I fem punkter (T4, T9, T11, T16 og T18) ble det ikke påvist konsentrasjoner av milj øgifter over normverdi . Massene kan dermed disponeres fritt på og utenfor eiendommen .

6.7 Organisk innhold (TOC)

Det er gjort to analyser av totalt organisk innhold i massene. Resultatene viste 1,82 og 2,45 % på

tørrvekstbasis .

(19)

11509130277 - 1 16 / 20

Figur 4 Antatt forurensnings - situasjonen 0 - 1 m vist med tilstands - klasser. ? angir usikkerhet fordi det ikke var mulig å bore i disse punktene på grunn av kabler og ledninger i grunnen, eller at det ikke ble analysert prøver fra punktet.

?

? - under bygg

?

0 - 1 m

?

? - under bygg

?

(20)

11509130277 - 1 17 / 20

Figur 5 Antatt f orurensnings - situasjonen 1 - 3 m vist med

tilstandsklasser. ? angir usikkerhet fordi det ikke var mulig å bore i disse punktene på grunn av kabler og ledninger i grunnen , eller at det ikke ble analysert prøver fra punktet.

?

1 - 3 m

? - under bygg

?

(21)

11509130277 - 1 18 / 20

Fo rmelle krav til tiltaksplan følger av forurensningsforskriften (§ 2 - 6). Tiltaksplanen skal som minimum sikre at:

det oppnås ønsket miljøkvalitet i forhold til planlagt bruk av eiendommen det ikke oppstår skadelig forurensning i forbindelse med anleggsarbei dene forurensede masser disponeres forsvarlig

I det følgende er det gjort en gjennomgang av de punkter som i henhold til § 2 - 6 tiltaksplanen skal inneholde i tillegg til beskrivelse av gjennomførte undersøkelser (jf. kap. 3 til kap. 6 ).

7.1 Akseptkriterier (tilstandsklasser)

Akseptkriteriene (t il standsklassene ) knyttes til område t s arealbruk. Planlagt etterbruk for eiendommen er bl.a. boligformål. Kravene (ønsket miljøkvalitet) til boligområder er iht. Klifs veil e der for toppjorden (0 - 1 m) satt til klasse 2 eller lavere. Dypereliggende jord skal h a klasse 3 eller lavere, eller klasse 4 med risiko - vurdering. Se

^X

Figur 4

^X

for nærmere beskrivelse.

Figur 6 : Arealbruk og tilstandsklasser for boligområder (ref.

^X

/1/ )

7.2 Vurdering av risiko for spredning av forurensning under arbeidet og etter avslutning

Ved graving på eiendommen vil de lokale dreneringsforholdene kunne endres og spredning av forurensning kan oppstå. Spredningsveier for eventuell for urensning vil være via permeable masser ned til leiroverflaten, deretter på leiroverflaten, via grøftetrasseer eller forsenkninger i leieroverflaten. Permeable masser langs rørgater og ledningstraseer vil også fungere som spredningsveier ved eventuell lekk asje.

Forurensning som når grunnvannet vil kunne spre seg med grunnvannstrømninger utenfor stasjonsområde

avhengig av grunnvannsspeilets helning. Grunnvannsstrømningsretning er østover mot Tyrifjorden.

(22)

11509130277 - 1 19 / 20 kommunen for godkjenning.

7.4 Disponering av gravemasser

Masser i tilstandsklasse 1 (rene masser) kan disponeres fritt (på og utenfor eiendommen) Masser i tilstandsklasse 2 kan disponeres fritt på eiendommen

Masser i tilstandsklasse 3 kan disponeres på eiendommen på steder hvor det etter utbygging er minimum 1 m overdekning med masser i klasse 2 eller lavere.

Masser i tilstandsklasse 4 k an disponeres på eiendommen på steder hvor det etter utbygging er minimum 1 m overdekning med masser i klasse 2 eller lavere og det ved en stedsspesifikk risikovurdering er dokumentert at det er forsvarlig (akseptabel risiko) med hensyn til human helse og/ eller spredning (miljø). I motsatt fall skal masser i tilstandsklasse 4 leveres godkjent deponi.

Masser i tilstandsklasse 5 eller høyere (farlig avfall) må graves opp og leveres godkjent mottak/deponi.

Masser i tilstandsklasse 2 og høyere som kjøres ut fra eiendommen kan ikke disponeres fritt, men skal leveres til godkjent mottak /deponi .

Merknad: Massenes geotekniske egenskaper (egnethet for gjenbruk på eiendommen) er ikke vurdert.

7.5 Kontroll og overvåking under og etter tiltak

Daglig kontroll og overvåking under gjennomføring av tiltaket skal utføres av personell med tilstrekkelige faglige kvalifikasjoner. Hensikten med kontroll under utgraving er å avgrense områder med ulik forurensningsgrad, samt bestemme forurensningsgrad for uavklarte områder (jf. ’?’ i Figur 4 og Figur 5 ), slik at massedisponering kan skje som forutsatt i denne planen . Gjennomført kontroll og overvåking skal beskrives og dokumenteres i sluttrapporten (jf. kap. 7.7 ).

Forurensningssituasjonen etter gjennomført tilt ak skal kontrolleres og dokumenteres i form av analyse av s luttkontrollprøver fra traubunn og sider . Det skal som minimum tas en blandprøve fra traubunn og en blandprøve fra hver av sidene. A ntall et skal vurderes nærmere ved gjennomføringen av tiltaket og begrunnes i sluttrapporten Hensikten med kontrollprøvene er å dokumentere at helsebaserte tilstandsklasser (akseptkriterier) er overholdt samt å avklare om det er behov for å registrere eiendommen i Klifs database over eiendommer med grunnforurensning (jf. kap. 7.7 ).

Behov for overvåking etter gjennomført tiltak skal vurderes og begrunnes i sluttrapporten.

7.6 Dokumentasjon for bruk av godkjent foretak

Arbeidene skal u tføres av entreprenør med godkjenning og relevant erfaring for denne typen oppdrag.

Miljøkontroll skal utføres av miljøteknisk konsulent med relevant erfaring fra kontroll av opprydning av

forurenset grunn. Dokumentasjon skal følge tiltaksplanen ved innsen ding av denne til kommunen for

godkjenning.

(23)

11509130277 - 1 20 / 20

beskrivelse av hvilke masser som er levert til godkjent mottak og dokumentere mengder av disse i form av vektsedler (eller annen dokumentasjon fra deponi)

Sluttrapporten skal sendes kommunen, som forurensningsmyndighet, for godkjenning.

Dersom det ligger igjen masser med forurensnings konsentrasjoner over normverdiene på eiendommen etter tiltak, skal eiendommen registreres som lokalitet i Klifs grunnforurensningsdatabase .

8 REFERAN SER

/1/ Klif (SFT) 2009. Veileder. Helsebaserte tilstandsklasser for forurenset grunn. TA 2553/2009.

/2/ Klifs database for forurenset grunn: http://www.klif.no/grunn/

/3/ Miljøverndepartementet 2009. Forskrift om endring i forskrift om begrensning av forurensning (forurensningsforskriften)

9 VEDLEGG

Vedlegg 1. A nalyse bevis med analyseresultater

(24)

__________________________________________________________________

ALS Laboratory Group Norway AS PB643 Skøyen

N-0214 Oslo Norway

We b: www.alsglobal.no E-post: [email protected] Tel:+ 47 22 131800

Fax:+ 47225251 77

Dokumentet er godkjent og digitaltsignertav

Utstedt 2012-02-23 N-3012 Drammen

Norge Analyse av faststoff

Deres prøvenavn V1(0 - 1 m) jord

Labnummer N00186487

Analyse Res ultater Usikkerhet (±) Enhet Metode Utført Sign

Tørrstoff (E) 93.2 4.66 % 1 1 MORO

As 0.70 0.14 mg/kg TS 1 1 MORO

Cd <0.10 mg/kg TS 1 1 MORO

Cr 13.7 2.74 mg/kg TS 1 1 MORO

Cu 16.5 3.31 mg/kg TS 1 1 MORO

Hg <0.20 mg/kg TS 1 1 MORO

Ni 13.3 2.7 mg/k g TS 1 1 MORO

Pb 3.8 0.8 mg/kg TS 1 1 MORO

Zn 33.0 6.6 mg/kg TS 1 1 MORO

Fraksjon >C10 - C12 <2 mg/kg TS 1 1 MORO

Fraksjon >C16 - C35 138 42 mg/kg TS 1 1 MORO

Naftalen <0.010 mg/kg TS 1 1 MORO

Ac enaftylen <0.010 mg/kg TS 1 1 MORO

Acenaften <0.010 mg/kg TS 1 1 MORO

Fluoren <0.010 mg/kg TS 1 1 MORO

Fenantren <0.010 mg/kg TS 1 1 MORO

Antracen <0.010 mg/kg TS 1 1 MORO

Fluoranten <0.010 mg/kg TS 1 1 MORO

Pyren <0.010 mg/kg TS 1 1 MORO

Ben so(a)antracen^ <0.010 mg/kg TS 1 1 MORO

Krysen^ <0.010 mg/kg TS 1 1 MORO

Benso(b)fluoranten^ 0.010 0.003 mg/kg TS 1 1 MORO

Benso(k)fluoranten^ <0.010 mg/kg TS 1 1 MORO

Benso(a)pyren^ <0.010 mg/kg TS 1 1 MORO

Dibenso(ah)antracen^ <0.010 mg/kg TS 1 1 MORO

Benso(ghi)perylen <0.010 mg/kg TS 1 1 MORO

Indeno(123cd)pyren^ <0.010 mg/kg TS 1 1 MORO

Sum PAH - 16* 0.010 mg/kg TS 1 1 MORO

Sum PAH carcinogene^* 0.010 mg/kg TS 1 1 MORO

Karoline Ottestad Rod

2012.02.23 17:41:26 Client Service

[email protected]

(25)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Analyse Re sultater Usikkerhet (±) Enhet Metode Utført Sign

Cd 0.18 0.04 mg/kg TS 1 1 MORO

Ni 19.7 3.9 mg/kg TS 1 1 MORO

Naftalen <0.010 mg/kg TS 1 1 MOR O

Acenaftylen <0.010 mg/kg TS 1 1 MORO

Benso(a)antracen^ <0.010 mg/kg TS 1 1 MORO

Benso(b)fluoranten^ <0.010 mg/kg TS 1 1 MORO

Sum PAH - 16* n.d. mg/kg TS 1 1 MORO

Sum PAH carcinogene^* n.d. mg/kg TS 1 1 MORO

2012.02.23 17:41:26 Client Service

[email protected]

(26)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Analyse Res ultater Usikkerhet (±) Enhet Metode Utført Sign

Ni 11.5 2.3 mg/k g TS 1 1 MORO

Naftalen 0.027 0.008 mg/kg TS 1 1 MORO

Fenantren 0.045 0.013 mg/kg TS 1 1 MORO

Antracen 0.018 0.005 mg/kg TS 1 1 MORO

Fluoranten 0.085 0.025 mg/kg TS 1 1 MORO

Pyren 0.078 0.024 mg/k g TS 1 1 MORO

Benso(a)antracen^ 0.041 0.012 mg/kg TS 1 1 MORO

Krysen^ 0.037 0.011 mg/kg TS 1 1 MORO

Benso(k)fluoranten^ 0.072 0.022 mg/kg TS 1 1 MORO

Benso(a)pyren^ 0.056 0.017 mg/kg TS 1 1 MORO

Diben so(ah)antracen^ 0.013 0.004 mg/kg TS 1 1 MORO

Benso(ghi)perylen 0.074 0.022 mg/kg TS 1 1 MORO

Indeno(123cd)pyren^ 0.071 0.021 mg/kg TS 1 1 MORO

2012.02.23 17:41:26 Client Service

[email protected]

(27)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Analyse Resultater Usikkerhet (±) Enhet Metode Utført Sign

Cu 13.6 2.73 mg/kg TS 1 1 MOR O

Pyren 0.021 0.006 mg/kg TS 1 1 MORO

Benso(a)pyren ^ 0.010 0.003 mg/kg TS 1 1 MORO

2012.02.23 17:41:26 Client Service

[email protected]

(28)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Acenaften 0.126 0.038 mg/kg TS 1 1 MORO

Fluoren 0.079 0.024 mg/kg TS 1 1 MORO

Antracen 0.049 0.0 15 mg/kg TS 1 1 MORO

Benso(k)fluorant en^ 0.063 0.019 mg/kg TS 1 1 MORO

Dibenso(ah)antracen^ 0.013 0.004 mg/kg TS 1 1 MORO

2012.02.23 17:41:26 Client Service

[email protected]

(29)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Hg 1.26 0.25 mg/kg TS 1 1 MORO

Zn 186 37.2 mg/kg TS 1 1 MORO

Acenaftylen 0.010 0.003 mg/kg TS 1 1 MORO

Acenaften 0.051 0.015 mg/kg TS 1 1 MORO

Fluoren 0.055 0.016 mg/kg TS 1 1 MORO

Antracen 0.161 0.048 mg/kg TS 1 1 MORO

B enso(b)fluoranten^ 0.407 0.122 mg/kg TS 1 1 MORO

Dibenso(ah)antracen^ 0.043 0.013 mg/kg TS 1 1 MORO

Indeno(1 23cd)pyren^ 0.298 0.090 mg/kg TS 1 1 MORO

2012.02.23 17:41:26 Client Service

[email protected]

(30)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Tørrstoff ( E) 93.0 4.65 % 1 1 MORO

Benso(a)antracen^ 0.024 0.007 mg/kg TS 1 1 M ORO

Benso(ghi)peryle n 0.035 0.010 mg/kg TS 1 1 MORO

2012.02.23 17:41:26 Client Service

[email protected]

(31)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

2012.02.23 17:41:26 Client Service

[email protected]

(32)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Fraksjon >C10 - C12 2 0.7 mg/kg TS 1 1 MORO

Naftal en <0.010 mg/kg TS 1 1 MORO

Fluoranten 0.018 0.005 mg/kg TS 1 1 MO RO

Benso(a)pyren^ 0.017 0.00 5 mg/kg TS 1 1 MORO

2012.02.23 17:41:26 Client Service

[email protected]

(33)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Cu 16. 6 3.32 mg/kg TS 1 1 MORO

Fraksjon >C10 - C12 2 0.7 mg/kg TS 1 1 MORO

Fraksjon >C16 - C 35 576 173 mg/kg TS 1 1 MORO

Benso(k)fluoranten^ <0.010 mg/k g TS 1 1 MORO

Sum PAH carcin ogene^* 0.066 mg/kg TS 1 1 MORO

2012.02.23 17:41:26 Client Service

[email protected]

(34)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Cr 6. 33 1.26 mg/kg TS 1 1 MORO

A ntracen <0.010 mg/kg TS 1 1 MORO

Ben so(k)fluoranten^ 0.018 0.005 mg/kg TS 1 1 MORO

Sum PAH - 16* 0. 22 mg/kg TS 1 1 MORO

TOC 1.82 % TS 2 1 MORO

2012.02.23 17:41:26 Client Service

[email protected]

(35)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Tørrstoff (E) 93.0 4.65 % 1 1 MOR O

Indeno(123cd)pyr en^ <0.010 mg/kg TS 1 1 MORO

2012.02.23 17:41:26 Client Service

[email protected]

(36)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Tørrstoff (E) 96 .2 4.81 % 1 1 MORO

As <0.50 mg/kg TS 1 1 MORO

Ni <5.0 mg/kg TS 1 1 MORO

Zn 16.6 3.3 mg/kg TS 1 1 MO RO

Krysen^ <0.010 mg/kg TS 1 1 MO RO

Benso(b)fluoranten^ <0.010 mg/kg TS 1 1 MORO

Indeno(123cd)pyren^ <0. 010 mg/kg TS 1 1 MORO

Sum PAH - 16* n.d. mg/kg TS 1 1 MORO

Sum PAH carcinogene^* n.d. mg/kg TS 1 1 MORO

2012.02.23 17:41:26 Client Service

[email protected]

(37)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Zn 346 69.2 mg/kg TS 3 1 MORO

Cr6+ <0.060 mg/kg TS 3 1 MORO

Cyanid - fri <0.10 mg/kg TS 3 1 MORO

PCB 28 <0.0030 mg/kg TS 3 1 MORO

PCB 52 <0.0030 mg/kg TS 3 1 MORO

PCB 101 <0.0030 mg/kg TS 3 1 MORO

PCB 118 <0.0030 mg/kg TS 3 1 MORO

PCB 138 <0.0030 mg/kg TS 3 1 MORO

PCB 153 <0.0030 mg/kg TS 3 1 MORO

PCB 180 <0.0030 mg/kg TS 3 1 MORO

Sum PCB - 7* n.d. mg/kg TS 3 1 MORO

g - HCH (Lindan) <0.0010 mg/kg TS 3 1 MORO

o,p' - DDT <0.010 mg/kg TS 3 1 MORO

p,p' - DDT <0.010 mg/kg TS 3 1 MORO

o,p' - DDD <0.010 mg/kg TS 3 1 MORO

p,p' - DDD <0.010 mg/kg TS 3 1 MORO

o,p' - DDE <0.010 mg/kg TS 3 1 MORO

p,p' - DDE <0.010 mg/kg TS 3 1 MORO

Monoklorbensen <0.010 mg/kg TS 3 1 MORO

1,2 - Diklorbensen <0.020 mg/kg TS 3 1 MORO

1,4 - Diklorbensen <0.02 0 mg/kg TS 3 1 MORO

1,2,3 - Triklorbensen <0.010 mg/kg TS 3 1 MORO

1,2,3,5+1,2,4,5 - Tetraklorbense <0.020 mg/kg TS 3 1 MORO

Pentaklorbensen <0.010 mg/kg TS 3 1 MORO

Heksaklorbensen <0.0050 mg/kg TS 3 1 MORO

Diklormetan <0.060 mg/kg TS 3 1 MORO

Triklormetan (kloroform) <0.020 mg/kg TS 3 1 MORO

Trikloreten <0.010 mg/kg TS 3 1 MORO

Tetraklormetan <0.010 mg/kg TS 3 1 MORO

Tetrakloreten <0.020 mg /kg TS 3 1 MORO

1,2 - Dikloretan <0.0030 mg/kg TS 3 1 MORO

1,1,1 - Trikloretan <0.010 mg/kg TS 3 1 MORO

1,2 - Dibrometan <0.0040 mg/kg TS 3 1 MORO

1,1,2 - Trikloretan <0.010 mg/kg TS 3 1 MORO

Naftalen 0.111 0.033 mg/kg TS 4 1 KARO

Acenaftylen 0.0 10 0.003 mg/kg TS 4 1 KARO

Acenaften <0.010 mg/kg TS 4 1 KARO

Fluoren 0.023 0.007 mg/kg TS 4 1 KARO

2012.02.23 17:41:26 Client Service

[email protected]

(38)

__________________________________________________________________

N-0214 Oslo Norway

Fax:+ 47225251 77

Fenantren 0.179 0.054 mg/kg TS 4 1 KARO

Antracen 0.022 0.007 mg/kg TS 4 1 KARO

Fluoranten 0.206 0.062 mg/kg TS 4 1 KARO

Pyren 0.184 0.055 mg/kg TS 4 1 KARO

Benso(a)antracen^ 0.116 0.035 mg/kg TS 4 1 KARO

Krysen^ 0.136 0.041 mg/kg TS 4 1 KARO

Benso(b)fluoranten^ 0.229 0.069 mg/kg TS 4 1 KARO

Benso(k)fluoranten^ 0.086 0.026 mg/kg TS 4 1 KARO

Benso(a)pyren^ 0.143 0.043 mg/kg TS 4 1 KARO

Dibenso(ah)a ntracen^ 0.027 0.008 mg/kg TS 4 1 KARO

Benso(ghi)perylen 0.098 0.029 mg/kg TS 4 1 KARO

Indeno(123cd)pyren^ 0.083 0.025 mg/kg TS 4 1 KARO

Sum PAH - 16* 1.7 mg/kg TS 4 1 KARO

Bensen 0.164 0.0655 mg/kg TS 4 1 MORO

Toluen 0.47 0.19 mg/kg TS 4 1 MOR O

Etylbensen 0.051 0.020 mg/kg TS 4 1 MORO

Xylener 0.392 0.157 mg/kg TS 4 1 MORO

Sum BTEX* 1.1 mg/kg TS 4 1 MORO

Fraksjon C5 - C6 <7.0 mg/kg TS 4 1 MORO

Fraksjon >C6 - C8 <7.0 mg/kg TS 4 1 MORO

Fraksjon >C12 - C35 101 mg/kg TS 4 1 MORO

2 - Monoklorfenol <0.020 mg/kg TS 4 1 MORO

2,3 - Diklorfenol <0.020 mg/kg TS 4 1 MORO

2,4+2,5 - Diklorfenol <0.040 mg/kg TS 4 1 MORO

3,5 - Diklorfenol <0.020 mg/kg TS 4 1 MO RO

2,3,4 - Triklorfenol <0.020 mg/kg TS 4 1 MORO

3,4,5 - Triklorfenol <0. 020 mg/kg TS 4 1 MORO

2,3,4,5 - Tetraklorfenol <0.020 mg/kg TS 4 1 MORO

Pentaklorfenol <0.006 mg/kg TS 4 1 MORO
