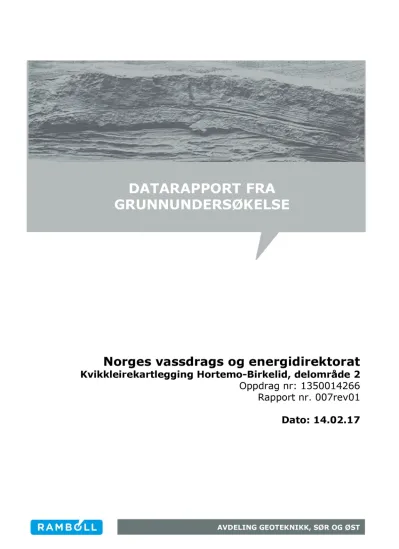

N o r g e s v a ssd r a g s o g e n e r g i d i r e k t o r a t
K v i k k l e i r e k a r t l e g g i n g H o r t e m o - B i r k e l i d , d e l o m r å d e 2 Oppdr ag nr : 1350014266 Rappor t nr . 007r ev 01 D a t o : 1 4 .0 2 .1 7
D A TA RA PPORT FRA GRU N N U N D ERSØK ELSE
A V D EL I N G GEOTEK N I K K , SØR OG ØST
Rambøll Norge AS NO 915 251 293 MVA
Arkiv ref.: M:\2016-Oppdrag\1350014266 NVE-Kvikkleirekartlegging Sørlandet\7-PROD\G- Geoteknikk\FASE2\Rev01\Del 2\1350014266 G-rap-007rev01.docx
Fylke
Vest Agder
Kommune
Songdalen
Sted
Hortemo-Birkelid
UTM-sone 32V
04316-64466
ByggherreNorges vassdrags- og energidirektorat
OppdragsgiverNorges vassdrags- og enerigdirektorat
Oppdrag formidlet avOppdragsreferanse
Prosjekt 1350014266 NVE-kvikkleirekartlegging Sørlandet
Antall sider4
Tegn.nr
701-716
Bilag.nr.
-
Antall tillegg
2
Prosjekt-tittel
Kvikkleirekartlegging Sørlandet
Hortemo-Birkelid, delområde 2
Rapport-tittel
Grunnundersøkelser
Datarapport
Oppdrag nr: 1350014266
Rapportnr
nr: 007
Rev:01
Dato:14.02.17
Kontr:TROR
Oppdragsleder:
Charlotte S. Fürst
Utarbeidet av:
Charlotte S. Fürst
SAMMENDRAG
NVE utfører regional kartlegging av kvikkleiresoner i Kristiansand, Søgne og Songdalen kommune. Kartleggingen har fokus på områder der det potensielt kan utløses store naturlige skred i befolkede områder.
Rambøll Norge AS har fått i oppdrag å utføre grunnundersøkelsene, både i felt og på geoteknisk laboratorium.
Foreliggende rapport inneholder revisjon 01 av de samlede resultater fra den geotekniske grunnundersøkelsen i Songdalen kommune. Det er lagt til situasjonsplan oversikt som dekker hele borområdet.
Bore-, prøve- og laboratorieprogram er satt opp av fagansvarlig hos NGI.
Det er ikke etablert grunnvannsmålere i de aktuelle områdene.
- 2 -
Rambøll Norge AS NO 915 251 293 MVA
INNHOLD
1. INNLEDNING ... 3
1.1 Prosjekt ... 3
1.2 Innhold ... 3
2. UNDERSØKELSER ... 3
1.3 Feltundersøkelser ... 3
1.4 Laboratorieundersøkelser ... 3
1.5 Oppmåling ... 3
1.6 Innmåling-borpunktsliste ... 4
1.7 Henvisninger ... 4
3. GRUNNVANN ... 4
TEGNINGER
Tegn. nr. Rev. nr. Tittel Målestokk
701 OVERSIKTSKART 1: 50 000
701B SITUASJONPLAN OVERSIKT 1: 30 000
702-710 SITUASJONSPLAN 2-1 TIL 2-10, -101 OG -102 1: 1000
711 SONDERINGSRESULTATER 2-1 TIL 2-6 1: 200
712 SONDERINGSRESULTATER 2-7 TIL 2-10 1: 200
713 SOBDERINGSRESULTATER 2-101 TIL 2-102 1: 200
714 TRYKKSONDERING (CPTU) 2-8 1: 200
715 BORPROFIL 2-101 1: 100
716 BORPROFIL 2-102 1: 100
TILLEGG
I MARKUNDERSØKELSER
II LABORATORIEUNDERSØKELSER
- 3 -
Rambøll Norge AS NO 915 251 293 MVA
1. INNLEDNING
1.1 ProsjektNVE utfører regional kartlegging av kvikkleiresoner i Kristiansand, Søgne og Songdalen kommune. Kartleggingen har fokus på områder der det potensielt kan utløses store naturlige skred i befolkede områder.
Rambøll Norge AS har fått i oppdrag å utføre de geotekniske grunnundersøkelsene.
Prosjektet er delt i to faser, Fase 1, som skal danne grunnlag for videre vurderinger for prøvetakingsplan og Fase 2, opptak av prøver og laboratorieundersøkelser.
Fagansvaret og prosjekterende er Norges Geotekniske Institutt (NGI).
1.2 Innhold
Foreliggende datarapport, rev01, inneholder resultatene fra de geotekniske
grunnundersøkelsene med felt- og laboratoriedata i Songdalen kommune, basert på kjennskap til grunnforholdene i det aktuelle området. Revisjon 01 inneholder følgende endringer:
- Ekstra situasjonsplan oversikt, nytt tegningsnr. 701B. Tegningen viser en oversikt over alle boringene.
Datarapporten inneholder ingen geotekniske vurderinger.
2. UNDERSØKELSER
1.3 FeltundersøkelserDet er i løpet av vår og sommer 2016 utført grunnundersøkelser i form av 12
dreietrykksonderinger og opptak av 2 prøveserier. Prøvene er tatt opp med ø54 mm sylinderprøvetaker (uforstyrrede prøver). Det er utført en trykksondering.
1.4 Laboratorieundersøkelser
Laboratorieundersøkelsene er utført på Rambølls laboratorium på Heimdal. Det er skovlet og presset nedover i profilet og tatt opp 2 sylinderprøver fra hver serie.
Prøvedyp er bestemt av NGI.
1.5 Oppmåling
Punktene er satt ut av Rambøll og Landmåler Sør i samarbeid etter borplan og veiledende kof-fil utarbeidet av NGI. Høydene er oppgitt i høydesystem NN2000.
Koordinater er vist i tabell 1. Flyttede punkt er målt inn etter avsluttede arbeider i felt.
- 4 -
Rambøll Norge AS NO 915 251 293 MVA
1.6 Innmåling-borpunktsliste
Tabell 1 Borpunktliste. UTM Euref 89 (sone 32V), NN2000
Punkt-
nummer Øst Nord Terrengkote 2-1 431204.2 6447028.7 +22.5 2-2 431405.7 6446788.3 +24.0 2-3 431537.5 6446236.2 +21.8 2-4 431269.4 6446131.62 +17.6 2-5 431479.6 6448594.31 +24.5 2-6 432481.4 6443627.6 +19.0 2-7 431108.0 6446258.0 +18.5 2-8 432406.2 6443363.8 +19.1 2-9 431157.3 6447601.9 +23.3 2-10 432430.0 6444858.2 +19.0 2-101 431430.9 6448493.0 +17.8 2-102 432453.7 6443665.9 +16.3
1.7 HenvisningerOversiktskart er vist på tegning 701.
Situasjonsplan oversiktskart er vist på tegning 701B.
Situasjonsplaner er vist på tegning 702-710.
Resultater fra dreietrykksonderingene er vist på tegning 711-713.
Trykksondering er vist på tegning 714.
Resultater fra geoteknisk laboratorium er vist på tegning 715-716.
Tilleggene I - II gir forklaring og metodebeskrivelse for utførte felt-og laboratorieforsøk.
3. GRUNNVANN
Det er ikke etablert grunnvannsmålere i de aktuelle boreområdene.
Tegning nr:
Oppdrag nr: Målestokk:
Rev:
Tekst Dato
Rev Utarb Kontr Godkj
Status:
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
CHFS ERPY AKM 14.10.2016
0
1: 50 000 1350014266
UTM32 (Euref89): 04316 64466 OVERSIKTSKART
NVE
Kvikkleirekartlegging Hortemo - Birkelid
0 701
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
701B 0
01 01
1:30 000 1350014266
SITUASJONSPLAN OVERSIKT Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo - Birkelid
NVE
00 14.02.2017 AKM
Trykksondering (CPTU)
ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
702 0
01 01
1:1000 1350014266
SITUASJONSPLAN Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo-Birkelid
NVE
00 14.10.2016 AKM
Trykksondering (PTU)
ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
703 0
01 01
1:1000 1350014266
SITUASJONSPLAN Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo-Birkelid
NVE
00 14.10.2016 AKM ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
704 0
01 01
1:1000 1350014266
SITUASJONSPLAN Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo-Birkelid
NVE
00 14.10.2016 AKM ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
705 0
01 01
1:1000 1350014266
SITUASJONSPLAN Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo-Birkelid
NVE
00 14.10.2016 AKM ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
706 0
01 01
1:1000 1350014266
SITUASJONSPLAN Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo-Birkelid
NVE
00 14.10.2016 AKM ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
707 0
01 01
1:1000 1350014266
SITUASJONSPLAN Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo-Birkelid
NVE
00 14.10.2016 AKM ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
708 0
01 01
1:1000 1350014266
SITUASJONSPLAN Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo-Birkelid
NVE
00 14.10.2016 AKM ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
709 0
01 01
1:1000 1350014266
SITUASJONSPLAN Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo-Birkelid
NVE
00 14.10.2016 AKM ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
710 0
01 01
1:1000 1350014266
SITUASJONSPLAN Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo-Birkelid
NVE
00 14.10.2016 AKM ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
711 0
01 01
1:200 1350014266
BORERESULTATER Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo - Birkelid
NVE
00 29.04.2016 AKM ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
712 0
01 01
1:200 1350014266
BORERESULTATER Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo - Birkelid
NVE
00 29.04.2016 AKM ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
713 0
01 01
1:200 1350014266
BORERESULTATER Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo - Birkelid
NVE
00 14.10.2016 0 AKM
Trykksondering (CPTU)
ERPY CHFS
ENDRING DATO
TEGNINGSSTATUS
REV. TEGN
OPPDRAG
OPPDRAGSGIVER
INNHOLD
TEGNING NR.
OPPDRAG NR.
REV.
MÅLESTOKK
KONTR GODKJ
BLAD NR. AV
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60
www.ramboll.no
714 0
01 01
1:200 1350014266
BORERESULTATER Dreietrykksondering Prøveserie
Kvikkleirekartlegging Hortemo - Birkelid
NVE
00 14.10.2016 0 AKM
Trykksondering (CPTU)
ERPY CHFS
Enkelt trykkforsøk : (strek angir def.% v/brudd) Konusforsøk - Omrørt/uforstyrret:
Penetrometerforsøk Konsistensgrense Andre forsøk:
T= Treaksialforsøk Ø= Ødometerforsøk K= Kornfordeling
Tegning nr.
Oppdrag nr. Målestokk:
Rev.
Tekst Dato
Rev. Utarb Kontr Godkj
Status:
BORPROFIL HULL NR.:
TERRENGHØYDE: PRØVETYPE:
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60 www.ramboll.no
+17.8 54mm
Datarapport
CHFS ERPY AKM 14.10.2016
0
1:100 1350014266
Kvikkleirekartlegging Hortemo - Birkelid NVE
0 715
2-101
Enkelt trykkforsøk : (strek angir def.% v/brudd) Konusforsøk - Omrørt/uforstyrret:
Penetrometerforsøk Konsistensgrense Andre forsøk:
T= Treaksialforsøk Ø= Ødometerforsøk K= Kornfordeling
Tegning nr.
Oppdrag nr. Målestokk:
Rev.
Tekst Dato
Rev. Utarb Kontr Godkj
Status:
BORPROFIL HULL NR.:
TERRENGHØYDE: PRØVETYPE:
Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen
Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60 www.ramboll.no
+16.3 54mm
Datarapport
CHFS ERPY AKM 14.10.2016
0
1:100 1350014266
Kvikkleirekartlegging Hortemo - Birkelid NVE
0 716
2-102
R A M B L L Tillegg I
M A R K U N D E R S Ø K E L S E R
Sonderinger u tføres for f en orien tering om grunnens relative fasthet, lag de ling og dybder til antatt fj ell eller ann en fas t grunn.
Avslutning av boring (gjelder alle sonderingstyper).
1 »! »
Boring av slu ttet (årsak ikke angi t )
+ }
An tatt stein, morene, sand ol.
An tatt fj ell
B oret i antatt fj ell.
(Hvis ov ergangen er ukjent, settes sp rsm altegn .)
Boret i fj ell o g kj erne opp tatt.
@
Dreiecsond ering
u tføres med 22 mm ståls ten ger m ed glatte skj ter p asatt en 200 mm lang sp iss av firk antstål som er tilspisset i enden og vriddenom dreining. Boret
belastes med inntil 1 kN og hvis 0,5kN de t ilcke synker for denn e las t,
dr eies det n ed m ed m oto r eller for hånd. An tall h alve om dreininger pr . 20 cm synkning n oteres. Ved
opp tegninger vis es an tall halve om dreininger pr.m eter synkning g rafisk med dyb den i bor hullet og belas tningen angis
til v enstre for borhullet. 50 100 150
1/ 2 omdr . pr . m.
Totalson dering
kombinerer dreietrykksond ering og fj ellkon trollboring. Det brukes hy draulisk dr evet borrigg. B oring gjennom stein og blokk og n ed i berg u tfør es v ed slag og spyling.
Boredata (nedpr essingskr aft, synkhastighet, spyletrykk etc.) m åles ved elektriske g iver e og ov erføres automatisk til en elek tronisk registreringsenhe t (Geoprinter) . Resultatene tegnes opp vha. EDB .
V Ramsond ering
u tføres med 32 mm s tål steng er med g latte skj ø ter og en normert spis s. B oret rammes necd i grunnen av et fall-lodd med vekt 0,635 kN og k ons tant fall-
h y de 0,6 m. Mo tstanden mot n ed- ramming registreres ved antall sl ag pr . 20 cm synkning.
Fj ellkontroll boring
u tfør es med 32 mmstenger med muffeskj ø ter og hardmetall- kr one nederst. Boret drives av en tung trykkluftdrevet
borh ammer under spyling med vann av høyt trykk.
Når
fj ell ern ådd , bores noe ned i fj ellet, vanligvis ca. 3m eter , under registrering av borsynk for silcker påvisning.
@ Povetkins
u tfør es for undersøk else i labor atori et av grunnens g eotekni ske egensk aper.
Uforstyrrede prøver tas opp med N GI 's 54 mm stempel- pr v etaker. Provene skj ar es ut m ed tynnveggede stls ylindre med innvendig diameter 54 mm og lengde 80cm(evt. 40 cm ).
Prøvene forsegles i b egge end er for å hindre uttørking før de åpnesilaboratorie t.
Representat ive prover tas m ed forskj ellige typer stt bor - og rarn-prøvetaker , ved sandp umpe i n ecdspylte eller ncdrammcde forin gsrr , av oppspy lt m ateriale ved n edspyling av foringsr r og ved skovlboring i de øvre lag. Slike prøver tas h vor grunnen ikke cgner seg for v anlig sylinderprøvetaker og hvor slik e prøver tilfredss tiller formålet.
+
R arnrnemostanden:
Loddvek xf allhwyde
Go
= syn/ening pr. slog (kNm/m)angisidiagram som funksjon av dybden .
Ving cboring
bestemm er udrenert skj a rs tyrke (s,,) av leire direkte i_marken (in situ). MAling u tføres ved at et
v ingekors, som er pr esset ned i grunnen , dreies rundt m ed b estem t j evn h as tighettilbrudd i leira.
Maksimalt dreiemoment gir grunnlag forAberegne lcir as udr enerte skj a r styrke, som også m åles i omr rt tils tand etter brudd.
0 omrar t
10
uf or s tyrr e t 20 30
Porevanntrykket s kP»
i grunnen m ales med et piezometer . Dett e består av et sylinderisk filterav sintrert bron se som
trykkes eller rammes n ed tilønsk et dyb de ved hj elp av rør . Vanntrykket ved filteret registreres enten
hydrauli sk
som stigeh øyden i en p las tslange inne i røret (ved overtrykk p åsettes
m anometer over terreng) eller
clckronisk
ved hj elp av en direkt etrykkmåler innenfor fi lteret. 10 20 30
U,kPa Grunnvannstanden observeres v anligvis direk te ved vannstand i b orhullet.
9
Dreierykksorderin gutføres med 36 mm g latte skj øtbare stålstenger p åsatt en normert spiss. Bors tangen trykkes ned m ed k onstant h as tighet 3 m /m in. og kons tant rotasj on 25 omdr./min.
Sonderingsmotstanden r egistreres som den til en hver Lid nødvendige n edpresningskraf t for å h olde norm ert nedtrengnings-hastighet.
Når m otstanden øk er slik at nom ert nedtrengnings-h astighet
ilcke k an opprettholdes , økes ....I..--'-= = 1ktr ot as j on r otasjons hastigheten . Dette 0 5 10 20 30
anf res idiagrammet. f r k N
20 4 0 kP >
60
R A M B L L Tillegg II L A B O R A T O R IE U N D E R S Ø K E L S E R
Ved åpning av proven be skrives og k lassifiseres j or darten . Videre k an bestemmes:
Romvekt
y i kNIm ' ) for hel syl inder og uts k aret del.
Vanninnho ld
(w i %) angitt iprosen t av tørrvek t etter tørking ved 110
°c.
Flytegrense
(wq i %) og utrullingsgrense ( p i %) som angir henholdsvi s h øyeste og lav este v anninnhold for p las tisk (formbart) omr åde av leirmaterial e. Differ ansen wq, - wpb enevnes pl astisitetsindeks. Erde t n aturlige v anninnhold over fly tegrensen , blir materialet fly tende ved omrøring.
Udrenert s k,jerstyrke
(s, i kNh' a v leire v ed hurti ge enaksiale tuykkforsok p a uf orstyrrede prøver med tverrsnitt
3,6
x3,6
cm ' (evt hel prøve) og høyde 10 cm. Skj ær styrken settes likhalve trykkfastheten. Dessuten m åles skj ær styrken iuforstyrret og omr rt tilstand ved k onusforsk, hv or nedsynkningen av en k onus med bestemt f orm og vek t registreres og skj ærstyrkentasu t av en kalibreringstabell. Penetrometer, som også er en indirek te metode b asert p å innsynkning, brukes særlig p å fast leire .
Sensit iviteten S)
er forh oldet mellom udrenert skj a rstyrke av uforstyrret og omr r t m ateriale, bestem t på grunnlag av konus forsok i laboratoriet. Med
kvikkleire
f orstås en leire som iomrrt tils tand er flytende, omr ort skj e rstyrke<
0,5 kN/n ' .Kompressibilitet
av en j ordart v ed ød ometerforsøk. En prø ve med tverrsnitt 20cm2 og høyde2 cm b elas tes trinnvis i et be las tningsapp ara t med observasjon av sammentrykningen for h verttrinn oms funksjon av tiden.
Res ultatet tegnes opp i en defor- masjons- og modul- kurve og gir grunn- lag for setin gs- b eregning.
Be las t ning a ---
Humusinnhold
(r elativt) ut fra fargeoms lag i en n atronl utoppls ning.
En nøyaktigere me tode er vat-oksyd asjon m ed
hy drogenp eroksy d der h urnusinnholdet settes likvek ttapet (ev t. glødetapet ved h umusrike j ord arter) og u ttrykkes i vektprosent av tørt materi ale .
Saltinnhold
(g/1ell er 0/ 00)iporevannet ved titrering med sølvnitrat- opp løsning og k aliurnkromat som indikator.
Korfordeling
ved sikting av fraksjonene større enn 0,0 6 mm. For de finere p artikler b estemmes den ekviv alente k omdiamter v ed
hydrometeranalyse. Enkj en t m engde m aterialer slemmes opp i v ann og r omvekten av suspensjonen m åles i en bestemt dybde som funksj on av tiden . Kornfordelingen k an så
b eregnes u t fra Stoke ' s lov om kulers sediment asjonsh astigh et.
Koms t rr. mm1 < 0,002 0,002- 0,06- 2 2- 60 160-600/ > 600 0 06
Jordarten
benevnesih enholdtilkom graderingen med subs tantiv for den dominer ende , og adj ektiv for m edvirkende fraksjon . Jordarten angis som leire når leirinnholdet er over 15%. M orene er en usorter t br eavsetning som k an inneh olde alle kornstørrelser fr a leir tilb lokk .
Organiskc ordarter j
kl assifiseres e tter oppri nnelse og om danningsgrad (torv, gytj e, dy , m atjord).
0 •
· , °
0 . 0 0 $
.
0.
o
03 »
e · °
• o °
Le ir e Silt Fj e ll t
S a nd Gr us St e in
o gblokk
Fyllmas s e Or ga nis ke Tr e r e s t e r Skj e ll Jor d ar t e r Sa gf lis
Anme rkning
T=t rrskorpe
R =r esedimen terte m asser K=kvikkleire
- Ved blandingsj ordarter k omb ineres signaturene . - M orene vises med sky ggelegging.
- For k onkresj oner kan b oks tavsymboler settes inn im ateri alsignaturen:
C a. =k alkkonkresj oner Fe =j ernkonkresj on er AH =aurh elle - Leire:
