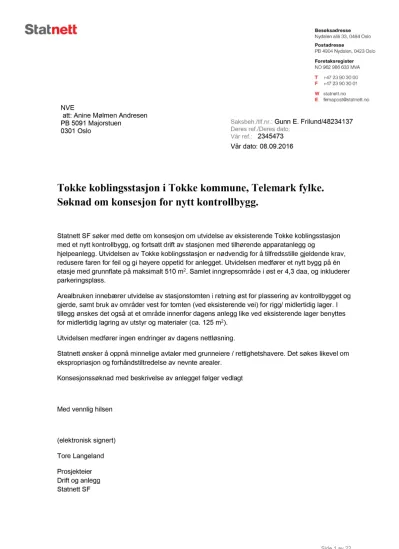

Konsesjonssøknad Tokke koblingsstasjon, nytt kontrollbygg

NVE

att: Anine Mølmen Andresen PB 5091 Majorstuen

0301 Oslo

Saksbeh./tlf.nr.:Gunn E. Frilund/48234137 Deres ref./Deresdato:

Vår ref.: 2345473 Vår dato: 08.09.2016

Tokke koblingsstasjon i Tokke kommune, Telemark fylke.

Søknad om konsesjon for nytt kontrollbygg.

Statnett SF søker med dette om konsesjon om utvidelse av eksisterende Tokke koblingsstasjon med et nytt kontrollbygg, og fortsatt drift av stasjonen med tilhørende apparatanlegg og

hjelpeanlegg. Utvidelsen av Tokke koblingsstasjon er nødvendig for å tilfredsstille gjeldende krav, redusere faren for feil og gi høyere oppetid for anlegget. Utvidelsen medfører et nytt bygg på én etasje med grunnflate på maksimalt 510 m². Samlet inngrepsområde i øst er 4,3 daa, og inkluderer parkeringsplass.

Arealbruken innebærer utvidelse av stasjonstomten i retning øst for plassering av kontrollbygget og gjerde, samt bruk av områder vest for tomten (ved eksisterende vei) for rigg/ midlertidig lager. I tillegg ønskes det også at et område innenfor dagens anlegg like ved eksisterende lager benyttes for midlertidig lagring av utstyr og materialer (ca. 125 m²).

Utvidelsen medfører ingen endringer av dagens nettløsning.

Statnett ønsker å oppnå minnelige avtaler med grunneiere / rettighetshavere. Det søkes likevel om ekspropriasjon og forhåndstiltredelse av nevnte arealer.

Konsesjonssøknad med beskrivelse av anlegget følger vedlagt

Med vennlig hilsen

(elektronisk signert) Tore Langeland Prosjekteier Drift og anlegg Statnett SF

Konsesjonssøknad

Tokke koblingsstasjon, nytt kontrollbygg

Søknad om konsesjon

September 2016

Innhold

1. Generelle opplysninger ... 3

2. Søknad og formelle forhold ... 3

3. Beskrivelse av anlegget ... 7

4. Teknisk og økonomisk vurdering ... 11

5. Grunneiere og rettighetshavere ... 12

6. Virkninger for miljø, naturressurser og samfunn ... 12

7. Avbøtende tiltak ... 18

8. Offentlige og private tiltak, innvirkning på private interesser ... 18

VEDLEGG Vedlegg 1 - Situasjonsplan ... 19

Vedlegg 2 - "Melding om sikringstiltak for konsesjonspliktig anlegg etter beredskapsforskriften § 5-9, 1. ledd – jf.§ 5-2. ... 19

Vedlegg 3 – Kontrollbygg, fasadetegninger ... 19

1. Generelle opplysninger

Om søker:

Søker Statnett SF

Org. Nr NO 962986633 MVA

Organisasjonsform Statsforetak

Kontaktperson Khalid Hakkam / 90523694

Beliggenhet:

Tokke koblingsstasjon ligger i Tokke kommune, Telemark fylke, se Figur 1.

Figur 1 plassering av Tokke koblingsstasjon.

2. Søknad og formelle forhold

Søknad om konsesjon

Statnett SF søker med dette om konsesjon etter energiloven av 29.06.1990 § 3-1 om å utvide dagens konsesjon for Tokke koblingsstasjon til å omfatte konsesjon for bygging og drift av nytt kontrollanlegg inkl. hjelpeanlegg og IKT:

Kontrollanlegg og kontrollbygg,

 Nytt kontrollbygg.

 Feltskap og nye kabelkanaler og kabler.

 Nytt kontrollanlegg for 300 kV anlegget.

 Hjelpeanlegg.

 IKT-anlegg

Eksisterende Tokke koblingsstasjon inklusive planlagte utvidelse, vises i Figur 2 og beskrives i kapittel 3.

Statnett er selv eier av deler av arealene som skal benyttes, men berører i tillegg et område med flere hjemmelshavere (se kap. 5). Statnett vil forsøke å inngå minnelige avtaler med eierne, men søker i tillegg ekspropriasjonsrett med forhåndstiltredelse.

Statnett er i dialog med Tokke kommune om søknad om utslippstillatelse for etablering av avløpsordning (septiktank med infiltrasjonsgrøft), iht. forurensningsloven, og dette vil være på plass før anlegget eventuelt monteres. Det vil bli anlagt en grunnvannsbrønn for å forsyne stasjonen med vann, og det NVE vil bli meddelt melding om boringen senest tre måneder etter at boring er foretatt, jfr vannressurslovens § 46

Begrunnelse

Eksisterende kontrollbygg i Tokke har kontrollrom, 230 V forsyning, batterirom,

kjøkken/oppholdsrom/kontorpult og toalett. Bygget ligger utenfor stasjonsgjerdet, på vestsiden.

Bygget fremstår som for lite, det er i dårlig forfatning og tilfredsstiller ikke dagens krav fra NVE og egne krav hos Statnett. Batterianlegget for eksisterende kontrollanlegg er også svært lite

sammenlignet med dagens standarder.

Det er ingen konkrete planer om spenningsoppgradering i området og 300 kV-anlegget har derfor lang levetid.

Tokke koblingsstasjon er et viktig anlegg for Tokke kraftstasjon (Statkraft). Utkoblinger medfører store tap for Tokke kraftverk, dersom produksjonen må reduseres. Det er derfor prioritert å finne en god løsning både for Statnett og Statkraft. Foreslått løsning med nytt kontrollbygg gir minimalt utkoblingsbehov i byggetiden, er nødvendig for å tilfredsstille nye sikkerhetskrav, reduserer faren for feil og gir høyere oppetid for anlegget.

Figur 2 Tokke koblingsstasjon er et friluftsanlegg. Nytt kontrollbygg ønskes plassert øst for stasjonen.

Riggområdet plasseres langs adkomstveien inn mot stasjonen, som vist på øverste kartutsnitt. Adkomst til nytt kontrollbygg vil gå gjennom eksisterende friluftsanlegg. Et utsnitt av situasjonsplanen som viser plassering av kontrollbygg vises på nederste kartutsnitt. Hele situasjonsplanen finnes som vedlegg 1.

Gjeldende konsesjoner

Statnett overtok en anleggskonsesjon fra Statkraft 21.12.2004 (ref: NVE 200205164-4) for å drive følgende anlegg i Tokke koblingsstasjon:

 Fire stk 300 kV bryterfelt og en koplingsbryter

Konsesjon for å drive disse ønskes videreført.

Samtidige søknader/tiltak

Statkraft Energi AS har søkt om tillatelse til overføring av Espelitjønn til Tokke kraftverk i Tokke kommune, Telemark. Overføringen vil gi en økt produksjon på 4,1 GWh/år for eksisterende Tokke kraftverk (NVEs saksnummer: 201307741). Dette medfører ikke behov for endriner i Tokke koblingsstasjon.

Eier- og driftsforhold av omsøkt anlegg

Statnett SF vil eie og drifte anlegget.

Andre nødvendige tillatelser og planforhold

Kulturminneloven

Telemark fylkeskommune er forespurt i e-post datert 04.07.2016 i forhold til avklaring om forholdet til kulturminnelovens § 9. Det er mottatt svar om at området frigis for anlegget, men at det må meldes fra ved funn av kulturminner i grunnen.

Plan og bygningsloven

Tiltaket er ikke underlagt krav om konsekvensutredning i henhold til "Forskrift om

konsekvensutredninger for tiltak etter sektorlover" (FOR-2014-12-19-1758). Tokke kommune er likevel forespurt om planer eller registreringer for aktuelt område. Ingen kjente planer eller registreringer ble funnet.

Tokke kommunes arealdel er gjeldende fram til 2017. Det er ingen spesielle reguleringer for transformatorstasjonsområdet, men er inkludert i sonen "LNF uten føresegn".

Figur 3 Kommuneplanens arealdel i Tokke kommune.

Det er vedtatt at energianlegg av denne typen er unntatt planbehandling etter plan- og

bygningsloven. Det er derfor ønskelig at Tokke kommune kommer med sine innspill i høringen av denne konsesjonssøknaden.

Fremdriftsplan

Utvidelsen antas å være ferdigstilt ca. juni 2018, forutsatt konsesjons gis i løpet av 2016..

Utførte forarbeider

 Telemark fylkeskommune er kontaktet i forbindelse med kulturminneloven i e-post datert 04.07.2016. Arealet er frigitt iht. kulturminnelovens undersøkelsesplikt.

 Fylkesmannen i Telemark er kontaktet mht. naturregistreringer i området pr e-post

04.07.2016. De gjorde oppmerksom på at anlegget ikke kan røre områder lenger vest enn riggområde A uten felles befaring med Fylkesmannen og kommunen (innen registrert naturtypelokalitet).

 Tokke kommune er kontaktet om tiltaket og avløpsløsning pr. telefon 08.07.2016 og mail 16.8.2016, 25.8.2016. De hadde da ingen innvendinger mot tiltaket foreløpig, men opplyste om at det må søkes om tillatelse til avløpsanlegg.

3. Beskrivelse av anlegget

Nytt kontrollbygg skal etableres på østsiden av eksisterende friluftsanlegg. Se Figur 2 og vedlagt situasjonsplan (vedlegg 1) for plassering. Kontrollbygget med kontrollanlegg etableres trinnvis som vist i fremdriftsplanen i kapittel 2. Selve kontrollbygget vil bli etablert i perioden 2016-2017,

Statkraft etablerer kontrollanlegg og hjelpeanlegg i perioden 2017-2018, og Statnett planlegger etablering av kontrollanlegg i 2022-2023.

Transformatorytelse og omsetningsforhold

Ingen transformatorer skal endres.

Bryterfelt og samleskinner

Dagens bryterfelt og samleskinner i Tokke koblingsstasjon skal ikke endres, og videreføres som i dag.

Konsesjonssøknad september 2016

Konsesjon november 2016 (?)

Etablering kontrollbygg (inkluderer utomhusarbeider)

2016 - 2017

Etablering kontroll- og hjelpeanlegg Statkraft

2017-2018 Etablering

kontrollanlegg Statnett 2022-2023

Reaktorer/SVC-anlegg/kondensatorbatterier/fasekompensator

Slike anlegg vil ikke bli endret.

Spoler

Slike anlegg vil ikke bli endret.

Bygninger

Det skal bygges et kontrollbygg i én etasje med grunnflate på maksimalt 510 m². Fasadetegninger finnes som vedlegg 3 og plassering fremkommer av situasjonsplanen i vedlegg 1. Kontrollbygget blir et standard Statnett-mal kontrollbygg, med eget EMP-sikret kontrollrom for Statkraft sitt kontrollanlegg.

Bygget er i hovedsak et betongbygg, med en teknisk del og en servicedel. Generelt skal

miljøvennlige og ubrennbare bygningsmaterialer velges. Utvendig skal det velges vedlikeholdsfrie løsninger. Utenom de naturlige grå betongfasadene, skal Statnetts fargepalett benyttes. Dører og vinduskarmer og –rammer leveres i farge Statnett rød.

Bygget vil følge Beredskapsforskriftens krav til sikring, og så langt det passer følge TEK 10.

Nødvendig høyspennings apparatanlegg

Tokke koblingsstasjon viderefører dagens nødvendige høyspenningsanlegg, med enkelte justeringer:

 Interne kabelforbindelser, litt endret plassering

 Strøm- og spenningstransformatorer

 Strømaggregater

 Transformatorer for stasjonenes egen forsyning (stasjonstransformatorer)

 Overspenningsavleder

 Jordkniv

Veier

Eksisterende vei inn til stasjonen vil bli benyttet både i anleggs- og driftsfasen.

Det skal etableres en ny adkomstvei fra eksisterende lager og frem til parkeringsplass utenfor nytt kontrollbygg. Denne veistrekningen er ca. 100 m lang. Den nye adkomstveien vil krysse en eksisterende kabelkanal (strømforsyning fra Tokke kraftverk til eksisterende kontrollbygg), som skal tildekkes og beskyttes under anleggsperioden. Det må tas ut berg nær koblingsanlegget for å gi tilstrekkelig plass til adkomstvei og kabeltraseer mellom koblingsanlegg og kontrollbygg. Disse sprengningsarbeidene er underlagt strenge krav mtp. steinsprang. Det går en eksisterende

anleggsvei parallelt med ny adkomstvei til kontrollbygg, og gjennom tomt for kontrollbygg, men denne må utbedres vesentlig for å kunne benyttes.

Eidsborgveien (FV 45) vil bli ekstra berørt av trafikk i anleggsperioden.

Se for øvrig situasjonsplan, vedlegg 1, for plassering av veier og andre anleggsdeler.

Arealbruk

Massehåndtering

Alle masser fra grave- og sprengningsarbeidet forutsettes benyttet for etablering av tomt

kontrollbygg (massebalanse). Urene masser o.l. skal kjøres til godkjent deponi og behandles iht.

gjeldende krav. Riggområdet A benyttes som midlertidig deponi for vekstjord/toppdekket og masser fra grave- og sprengningsarbeidet. Toppdekket lagres i ranker og benyttes ved revegetering og arrondering av området.

Dersom det skulle vise seg at det blir overskuddsmasser, vil dette bli kjørt til godkjent deponi, da det ikke er rom for å legge det i tilknytning til Tokke koblingsstasjon.

Riggområde

Det er avsatt areal til tre midlertidige riggområder, se situasjonsplan i vedlegg 1 og Figur 2.

 Riggområde A: 435 m². Eksisterer i dag.

 Riggområde B: 120 m². Eksisterer i dag.

 Riggområde C: 500 m². Etableres i forbindelse med kontrollhuset.

Statnett ønsker at entreprenøren selv skal vurdere bruk av riggområdene, slik at det gir en fleksibel anleggsgjennomføring. Dersom de tre riggområdene blir for små, vil man søke å inngå avtale med grunneier i vest (26/1), som eier et større massetak / riggområde (Figur 4). Dette medfører mer sprengning og skal ikke lages / brukes før det er høyst nødvendig. Se situasjonsplan, vedlegg 1.

Figur 4 Mulig ekstra riggområde dersom avsatte områder ikke er tilstrekkelig vises med rød pil (foreløpig ikke inngått avtale). Blå pil viser Tokke koblingsstasjon.

I tillegg kan et område på ca. 125 m² benyttes for midlertidig lagring av utstyr og materialer.

Området ligger rett vest for eksisterende lager.

Sikkerhet og beredskap

Det nye anlegget vil ikke få vesentlig økt risiko for naturgitt skade. Det vises ellers til vedlagt skjema (vedlegg 2): "Melding om sikringstiltak for konsesjonspliktig anlegg etter

beredskapsforskriften § 5-9, 1. ledd – jf.§ 5-2. Skjemaet er underlagt taushetsplikt etter energiloven

§ 9-3 – jf. bfe § 6-2, og unntatt fra innsyn etter offentlighetsloven § 13. 1. ledd.

Sikkerhet mot flom og skred

Tokke koblingsstasjon ligger nord for tettstedet Dalen i Tokke kommune, og stasjonens omgivelser består av bratte, skogkledde lisider. Dagens transformatorstasjon er innenfor utløpsområdet for jord- og flomskred, men nytt kontrollbygg blir liggende like utenfor området (Figur 5).

Riggområdene i øst blir liggende innenfor utløpsområde for jord- og flomskred. Kontrollbygget blir liggende like innenfor mulig utløpsområde for steinsprang, jfr. NGI. Det må bemerkes at kartet for steinprang er beregnet, og ikke befart, mens kartet for jord- og flomskred har "nokså god" kvalitet.

Prosjektområdet (ca. kote 430) er ovenfor marin grense (ca. kote 125).

SWECO Norge har foretatt en ingeniørgeologisk vurdering av prosjektområdet. Her fremkommer følgende:

"

Det vurderes som lite sannsynlig at steinsprang vil treffe planlagt kontrollbygg og gjøre skade på det. Konkrete tiltak for å redusere eventuell skredfare i byggefasen må utredes nærmere.

Vi vurderer at det ikke er fare for steinsprang mot planlagt kontrollbygg med årlig nominell

sannsynlighet større enn 1/1000. Kravet til sikkerhet mot skred i TEK TEK10 § 7-3 er derfor oppfylt med tanke på steinsprang."

Figur 5 Område for nytt kontrollbygg er i området med rød nål. Riggområder er sør-vest for blå nål. Stasjonen og nytt lagringsområde er omtrent midt i bildet. Kilde NGI.

4. Teknisk og økonomisk vurdering

Statnett skal drive ihht gjeldende standarder, og eksisterende bygningsmasse er i så dårlig forfatning at dagens krav ikke er ivaretatt. Dette gir en stadig økende fare for uplanlagte utkoblinger. Slike hendelser gir store økonomiske tap for Tokke kraftverk, som er et av Norges største kraftverk. I tillegg har Statnett deler av sitt kontrollanlegg inne i Tokke kraftstasjon, sammen med Statkraft sitt anlegg. Når man foretar denne utbyggingen vil man få en ryddig separering av anleggene, og man ivaretar gjeldende krav på en tilfredsstillende måte.

Utvidelsen har en kostnadsramme på 30-40 MNOK.

Det er vurdert å legge kontrollhuset innenfor dagens gjerde, men dette måtte forkastes på grunn av plassbehovet og ulendt terreng.

Det er også vurdert å utvide eksisterende stasjon. Dette alternativet er vanskelig, da

stasjonstomen er liten og ligger i svært bratt terreng. Alternativet vanskeliggjør muligheten til å ha anlegget i drift under ombygging. Det er litt plass mellom veien inn til koblingsanlegget og dagens

kontrollhus, men alternativet krever vanskelig kabelfremføring med lang avstand til

koblingsanlegget. Dette er også en dyr løsning, som er vanskelig gjennomførbar med hensyn til drift av anlegget under ombygging. Bygget ligger for øvrig også utenfor stasjonsgjerdet, og eierforholdene er uavklarte.

5. Grunneiere og rettighetshavere

Hele anleggsområdet ligger i Tokke kommune (833). Eksisterende koblingsanlegg, lager og kontrollbygg ligger på tomt eid av Statnett. Lager og koblingsanlegg er inngjerdet. Nytt kontrollbygg er planlagt plassert på en eiendom med flere hjemmelshavere, og Statnett ønsker å overta

eierskapet for denne tomten. Det søkes derfor om ekspropriasjonsrett med forhåndstiltredelse.

Eksisterende tomt er for liten og bratt for etablering av nytt kontrollbygg, og planlagt plassering er en av få områder i nær tilknytning til koblingsanlegget som er egnet uten store naturinngrep og svært fordyrende grunnarbeid.

Matrikkelinformasjon om berørte hjemmelshavere:

 27/1/0: ROMDAL OLAV

 39/1/0: TVEITO KJELL OLAV

 30/1/0: OTTERHOLT HALVOR

 28/1/0: ROMDAL OLAV

Riggområdene i vest (rigg A og B) berører:

 28/3/0: ROMDAL OLAV

 27/1/0: ROMDAL OLAV

Disse områdene ønskes kun benyttet til riggområde i anleggsfasen, slik at det er kun behov for bruksrett. Områdene skal tilbakeføres til minimum den stand de er i dag, ved nedrigging og avslutning av prosjektet.

6. Virkninger for miljø, naturressurser og samfunn

Vurderinger av virkningene for miljø, naturressurser og samfunn for anleggs- og driftsfasen av omsøkte utvidelse, er foretatt på bakgrunn av eksisterende kunnskap om området, egne befaringer av kvalifisert personell og kunnskap om denne typen anleggs påvirkninger på omgivelsene. Det er prioritert å holde anleggsarbeidene mest mulig samlet, av hensyn til omgivelsene.

Alternativ 0 (dagens situasjon beholdes), vurderes ikke som noe reelt alternativ siden gjeldende krav ikke ivaretas.

Arealbruk og infrastruktur

Arealer planlagt benyttet som riggområdet, midlertidig lagring, ny vei og kontrollbygg og lignende, er vist på situasjonsplan, vedlegg 1.

FV 45 vil bli benyttet til frakt av materialer og annet anleggsutstyr (lastebiler og anleggsmaskiner o.l.), avfall, personell som skal jobbe ved anlegget. Det kan bli behov for å kjøre små mengder masser til anleggsområde (jfr. kabelsand, sortert pukk o.l.). Det kan også bli behov for å frakte noen masser ut til godkjent deponi.

Det etableres grunnvannsbrønn for å sikre permanent vannforsyning. For spillvann etableres det en septiktank med infiltrasjonsgrøft. Det sendes egen søknad til kommunen om utslippstillatelse for håndteringen av spillvann.

Det skal graves inne på stasjonsområdet for legging av nye kabler, trekkerør og kabelkanaler, samt eventuell fjerning/flytting av eksisterende kabler.

Eidsborgveien (FV 45) vil bli ekstra berørt av trafikk i anleggsperioden.

Bebyggelse og bomiljø

Avstanden fra nytt stasjonsområde til nærmeste bolighus er ved innsjøen Bandak > 600 m i luftlinje unna stasjonsområdet retning sør. Sentrum i Dalen er > 1 km unna. Lia er svært bratt og det er tett vegetasjon i området.

Utvidelsen vil ikke endre støyforholdene for bebyggelse eller ha innvirkning på magnetfelt (EMF- felt) for slike. I anleggsfasen vil det i perioder bli mer trafikk langs Eidsborgsveien (fv 45), men det meste av anleggstrafikk vil foregå i nærområdet til Tokke koblingsstasjon. Det vil bli støy fra anleggsarbeidet i nærområdet. Som følge av at anleggsområdet ligger i en bratt li, kan man i perioder høre deler av arbeidet fra Dalen sentrum (f.eks. sprengningsarbeid). Arbeidstiden på anlegget er satt til hverdager mellom 7 og 15 og forstyrrelsene ventes å gi liten negativ konsekvens for bebyggelse og bomiljø.

Friluftsliv og rekreasjon

Stasjonsområdet ligger ved tettstedet Dalen i Tokke kommune. Det er statlig sikrede friluftsområder (Tangane og Buøy) i områdene der Tokkeelva har utløp i innsjøen Bandak.

Prosjektområdet ligger ca. 350 høydemeter over disse områdene, ca. 1 km nordøst for områdene.

Nærområdet til stasjonen er svært bratt og det benyttes ikke som friluftsområde. Like ovenfor stasjonsområdet går det en ca. 14 km lang sti (forbi Rue); "Lårdalstigen", som omtales på www.ut.no som "Tøffare enn Besseggen". Denne går ca. 150 meter ovenfor stasjonen (ca. 75 høydemeter). Samlet er verdien for friluftsliv liten.

Det forventes ikke at anlegget vil påvirke friluftslivet i vesentlig grad verken i anleggs- eller driftsfasen, utover at det i perioder kan oppfattes noe støy fra anleggsdriften ved Tangane og Buøy, samt ved Lårdalstigen og ute på Bandakkanalen. Her går turistbåtene Victoria og Henrik Ibsen. Sprengningsarbeidet er imidlertid planlagt utenfor turistsesongen, og tiltaket har liten ubetydelig til negativ konsekvens for friluftsliv og rekreasjon.

Landskap og kulturminner

Tokke koblingsstasjon ligger i landskapsregionen 12 "dal og fjellbygder i Telemark og Aust-Agder", underregion "Vestvatna". I henhold til Puschmann 2005, beskrives det som "landets mest

”kaotiske” landformkombinasjon". Det er korte krokdalen med lange innsjøbasseng. Det er barskog som dominerer landskapsregionen, men i solvendte lune lier og innunder solfylte skrenter er mindre bestand av varmekjære edellauvtrær forholdsvis vanlig. Lokalt ved stasjonen, preges den bratte lia ned mot den langstrakte Bandakskanalen av denne typen varmekjær vegetasjon.

Stasjonen ligger i utkanten av et område som har infrastruktur (veier og kraftledninger). Stasjonen preger dermed ikke landskapet i lia, som gir et inntrykk av å være intakt (Figur 6).

Figur 6 Landskapet sett på vei ned mot Dalen fra motsatt side. Pilen peker på dagens koblingsanlegg.

Landskapet i influensområdet vurderes å ha middels verdi.

Endret stasjonsområde vil ikke påvirke dagens visuelle oppfatning av området. Riggområdene vil bli istandsatt tilsvarende dagens situasjon etter anleggsfasen er over, og forventes ikke å ha betydning for landskapsopplevelsen. Påvirkningen forventes å bli svært liten og tiltaket gir ubetydelig konsekvens.

Utvidelsen berører ikke områder med kjente kulturminner registrert i Riksantikvarens kulturminnebase Askeladden, og Telemark Fylkeskommune er i e-post datert 04.07.2016,

forespurt om behovet for ekstra registreringer. Det er mottatt svar om at områdene frigis i forhold til undersøkelsesplikten, og det vises til den generelle aktsomhetsplikten. Dersom anleggsarbeidet skulle avdekke ukjente kulturminner, vil arbeid i aktuelt område stanses og Telemark

fylkeskommune ved kulturminneavdelingen varsles. Ingen SEFRAK-registrerte bygninger berøres av tiltaket.

Naturmangfold og vern

Naturbase (Miljødirektoratet) og Artskart (Artsdatabanken) er benyttet som grunnlag, sammen med egen befaring av terrestrisk biolog (19.07.2016). Fylkesmannen i Telemark ble forespurt om naturregistreringer i området pr 04.07.2016, og svar ble mottatt 08.07.2016. Det opplyses at det er

to ulike naturregistreringer i området, begge lokalitetene er avmerket i høyeste kategori svært viktig (A). Fylkesmannen ønsker å befare området dersom avmerket lokalitet ved riggområdene A og B berøres (Figur 7).

Figur 7 Lokaliteter i Naturbase ved prosjektområdet. Sirkel markerer området for nytt kontrollhus. Firkant viser området for riggplassene A og B.

Statnetts anlegg vil ikke berøre naturtypen i vest, og vil avmerke denne grensen i felt før anleggsstart.

Kontrollhuset berører utkanten av naturregistreringen i øst, kalt "Gunnarshelle" i Naturbase. Dette er en stor lokalitet (397 daa) med rik blandingsskog i lavlandet, og det er registrert enkelte arter av nasjonal forvaltningsinteresse i denne lokaliteten. Området beskrives å ha stort potensiale for funn av flere sjeldne og truete arter. Dette arealet er også avmerket i skogbrukets MIS-kartlegging. I 2009 ble aktuelt område inventert av Naturhistorisk Museum – UIO, og det ble funnet dråpekjuke (sårbar), trolig like innenfor området som beslaglegges til kontrollhus. 60 meter øst for dråpekjuken (utenfor planområdet) ble hengekjuke observert (sterkt truet og sjelden). Området har meget stort potensial for jordboende sopp (særlig mykorrhizasopp knyttet til furu), men også vedboende sopp er godt utviklet, karplantefloraen er relativt rik, med stort potensial for insekter og rik fuglefauna.

Flere sjeldne sommerfugler er påvist i nyere tid (jfr. Naturbase). Ved befaring 19.07.2016, ble ikke de rødlistede soppartene gjenfunnet, men det bør påregnes at de fortsatt er der. Befaringen viste at området som berøres fysisk av anlegget er utkanten av artsrik blandingsskog, med frodig feltsjikt og flere krevende arter (f.eks. skogmarihand, rødflangre, svartburkne, hassel, blåveis). Den

regionalt sjeldne arten klokkevintergrønn, ble også funnet. Det er en gjengrodd kjerrevei / anleggsvei som går innover området som berøres, og 50 m fra dagens gjerde finnes

hovedmengden av skogmarihand og rødflangre (utenfor prosjektområdet). Nord for anleggsveien er det frodig, fleraldret høystaudeskog /storbregneskog, med hassel, bjørk og selje, sammen med

noe gran, mens på sørsiden kommer det mer grunnlendt småbregne-/bærlyngskog, med mer overvekt av gran og furu i tresjiktet.

Bilde 1 Øverst vises området for kontrollhus, hvor det også er en gammel anleggsvei. Innfelt er skogmarihand og kransmynte, som finnes spesielt mot seljekrattet i bakkant av bildet, sammen med rødflangre. Svartburkne er innfelt til venstre, voksende på bergtil høyre i bildet. Bildet under viser riggområdene. Riggområde B plasseres på lokaliteten med rødflangre. Ingen av artene er rødlistede.

Influensområdet er del av et intakt område med stor verdi for naturmangfold.

En sårbar art, dråpekjuke, blir sannsynligvis direkte berørt. I følge Naturbase området undersøkt i 2009. Undersøkelsen konsentrerte seg om områder nærmest stasjonsområdet, og viser dermed artsfunn kun i dette området. Det meste av denne lokaliteten er derfor ikke inventert, og det er overveiende sannsynlig at tilsvarende artsmangfold og kvaliteter finnes i store deler av området (jfr. Naturbase). En vurdering av samlet påvirkning, tilsier at utformingen på naturtypen

Gunnarshelle er slik at øvrige deler vil forbli intakte, siden lia er svært bratt og utilgjengelig.

Påvirkningen fra det beslaglagte arealet (ca. 1 daa) forventes derfor å bli liten negativ. Dette gir liten negativ konsekvens for naturmangfold.

Det er ingen områder eller vassdrag som er vernet i influensområdet.

Andre naturressurser

Lia er skogkledd, og inngår i en miljøfigur (MIS-registrering) for skogbruket. Dette gir begrensninger på uttak, og sammen med at lia er bratt og lite tilgjengelig, blir verdien som skogressurs er liten i dag. Det er ikke kjent at det er andre vesentlige naturressurser som vil bli berørt av tiltaket.

Det forventes ingen konsekvens for fagtemaet.

Samfunnsinteresser

En oppgradering som omsøkt vil gi en sikrere strømforsyning til samfunnet. I tillegg vil det bli færre uplanlagte utkoblinger av Tokke kraftverk, noe som også er gunstig økonomisk for Tokke

kommune.

Det vil bli behov for å engasjere entreprenører for å utføre anleggsarbeidene. Samlet gir dette en som forventes å gi en liten positiv konsekvens for samfunnsinteresser.

Luftfart og kommunikasjonssystemer

Nærmeste mast er en TV-mast i Dalen sentrum. Denne vil ikke bli påvirket av anlegget, og tiltaket har derfor ingen konsekvens for luftfart og eksterne kommunikasjonssystemer.

Forurensning, klima og miljømessig sårbarhet

Det skal ikke foretas arbeid med høyspentanlegget, slik at denne utgjør ingen økt

forurensningsfare. I forbindelse med bygging av kontrollhuset, vil det være fare for uhell med kjøretøyer som bruker olje, i tillegg til at sprengningsarbeider vil gi noe støvutslipp lokalt.

Eventuelle negative hendelser vil bli håndtert etter gjeldende regelverk og etter Statnetts prosedyrer. Det er ikke forventet at det kan skje forurensning av vassdrag. Det skal etableres permanent avløpssystem med septiktank og infiltrasjonsgrøft.

Det er en bekk som renner i en tydelig kløft, ca. 20 meter øst for riggplass B. Det vurderes som lite sannsynlig at det skal skje forurensning av vassdrag, men Statnett vil uansett ha beredskap for å samle opp eventuelle uforutsette utslipp.

Tiltaket forventes ellers ikke å medføre store mengder avfall, men det vil bli stilt krav om forskriftsmessig avfallshåndtering ved tildeling av kontrakt til entreprenører.

7. Avbøtende tiltak

Det er ikke planlagt spesielle avbøtende tiltak.

Under anleggsperioden vil naturtypen i vest (ved riggområde A) bli markert med bånd for å unngå inngrep i denne.

8. Offentlige og private tiltak, innvirkning på private interesser

Tokke kommune er forespurt om eventuelle planer i området. Ingen slike planer foreligger pr.

august 2016.

Tore Langeland

VEDLEGG

Vedlegg 1 - Situasjonsplan

Kun til NVE - Unntatt offentlighet iht. Beredskapsforskriftens §6-2, jfr. Offl. §13, 1. ledd

Vedlegg 2 - "Melding om sikringstiltak for konsesjonspliktig anlegg etter beredskapsforskriften § 5-9, 1. ledd – jf.§ 5-2.

Kun til NVE - Unntatt offentlighet iht. Beredskapsforskriftens §6-2, jfr. Offl. §13, 1. ledd.

Vedlegg 3 – Kontrollbygg, fasadetegninger

Vedlegg 1 Situasjonsplan, unntatt offentlighet jfr. Beredskapsforskriftens §6-2, jfr. Offl. §13, 1.

ledd (kun til NVE).

NYTT KONTROLLBYGG - TOKKE STASJON

NYTT KONTROLLBYGG - TOKKE STASJON

NYTT KONTROLLBYGG - TOKKE STASJON

Vedlegg 2 Melding om sikringstiltak for konsesjonspliktig anlegg etter

beredskapsforskriften, unntatt offentlighet jfr. Beredskapsforskriftens §6-2, jfr. Offl. §13, 1. ledd (kun til NVE).

(

(

(

gå; m.” Underlagt taushetsplikt etter energiloven § 9-3 —jf. bfe § 6-2

å "" Unntatt fra innsyn etter offentleglova § 13. 1. ledd

u v & (når meldingen er ferdig utfylt)

Melding om sikring av konsesjonspliktige anlegg

Melding om sikringstiltak for konsesjonspliktig anlegg etter beredskapsforskriften § 5—9, 1. ledd — jf.§ 5-2 K/asser Fyll inn 1 de grå feltene og skriv ut skjemaet for underskrift. Meldingen vedlegges konsesjonssøknaden.

Anleggets navn og type (jf. bfe § 5-2) Tokke koblingsstasjon

l Tokke kommune i Telemark fylke

Anleggets eier: Organisasjonsnummer:

Statnett SF 962986633

Anlegget drives av (dersom annen enn eier): Organisasjonsnummer:

Statnett SF / Statkraft Energi AS 962986633 / 987059729

Kryss av for det som planlegges:

Nybygg X Ombygging/ endring Utvidelse (spesifiser): Eventuell kommentar: Det skal etableres nytt

kontroI/bygg, øst for eksisterende koblingsstasjon " __-_ _

F'y'n ut för deh (de) akfuéiiéiyäe amegg

E~<§mfttgia$jgn

Samlet generatorytelse (MVA) etter ferdigstillelse:

MVA Eventuellkommentar:

Txnszmwommbmm Og 1 eflfier Omfigmmersmgjan Samlet ytelse (MVA) for hvert omsetningsforhold når ferdig:

MVA / kV/kV’ Eventuell kommentar:

MVA / kV/kV Eventuell kommentar:

Total ytelse: MVA Koblingsstasjon

300 kV Antall avganger: 9 felt Eventuell kommentar:

Leaning lkabefi

Spenning: Lengde: Type (land, sjø, AC, DC): Eventuell kommentar:

Fjemvaämeamegg

Samlet installert effekt: Eventuell kommentar:

Tidsplaner:

Anlegget antas påbegynt dato: november 2016, Anlegget antas satt i drift dato: 2018 Eventuell kommentar: Kontro/lbygg ferdigstilt medio 2017, koblingsanlegg i drift 2018 Andre opplysninger:

Kontaktperson for anlegget:

Navn: Knut Kise Tittel: Stasjons/eder Telefon: 23903417 E-postadresse: [email protected] Erklæring

Etter vår vurdering skal anlegget plasseres i klasse 3 etter beredskapsforskriftens § 5-2.

lså fall erklærer Statnett SF herved at vi vil bygge, sikre og drifte anlegget etter beredskapsforskriftens krav til denne klasse.

; — a

r\‘\ / n ,- , / . ,K ,

'”; «1: / ,? jg g? '

Sted Dato

x ,, 1/ j .i") ;, ,»

;” w :. »”,f ; t" L,,c »" j ' «" (.h/Hzfx ;" . , ( > 2

Aäré'é's'é ... , ... Ansvarng underskrift

Vedlegg 3 Fadsadetegninger

ca .7 .4 m ca. 26.7 m

ca .6 .0 m

ca .7 .4 m

ca. 29.5 m

Oppdragsleder:

Målestokk:

Tegningsnummer:

Disiplin: Rev:

Format:

Prosjektnr.:

Status:

Statnett Dokumentnr.: Tegning:

1 : 100

21671001

FASADER

Torun Hegg

NYTT KONTROLLBYGG - TOKKE STASJON

A1

NOTORL

NOOLGA NOTORU 24.08.2016

Status Rev. Endring Utført Kontr. Ansv. Dato

ILLUSTRASJON

1 : 100

FASADE NORD

1 : 100

FASADE SØR

1 : 100

FASADE VEST

1 : 100

FASADE ØST

Statnett SF
