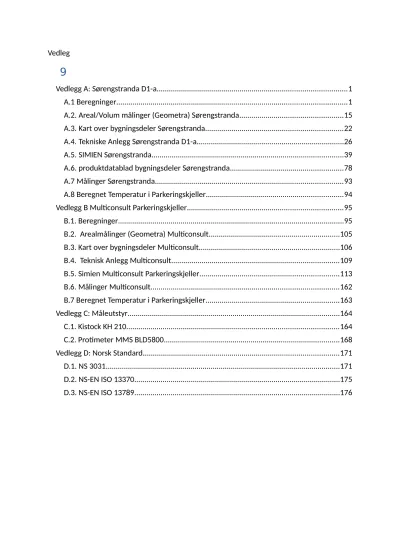

Vedleg

9 Vedlegg A: Sørengstranda D1-a...1

A.1 Beregninger...1

A.2. Areal/Volum målinger (Geometra) Sørengstranda...15

A.3. Kart over bygningsdeler Sørengstranda...22

A.4. Tekniske Anlegg Sørengstranda D1-a...26

A.5. SIMIEN Sørengstranda...39

A.6. produktdatablad bygningsdeler Sørengstranda...78

A.7 Målinger Sørengstranda...93

A.8 Beregnet Temperatur i Parkeringskjeller...94

Vedlegg B Multiconsult Parkeringskjeller...95

B.1. Beregninger...95

B.2. Arealmålinger (Geometra) Multiconsult...105

B.3. Kart over bygningsdeler Multiconsult...106

B.4. Teknisk Anlegg Multiconsult...109

B.5. Simien Multiconsult Parkeringskjeller...113

B.6. Målinger Multiconsult...162

B.7 Beregnet Temperatur i Parkeringskjeller...163

Vedlegg C: Måleutstyr...164

C.1. Kistock KH 210...164

C.2. Protimeter MMS BLD5800...168

Vedlegg D: Norsk Standard...171

D.1. NS 3031...171

D.2. NS-EN ISO 13370...175

D.3. NS-EN ISO 13789...176

(2)

Vedlegg A: Sørengstranda D1-a A.1 Beregninger

A.1.1. U-verdi beregning for bygningsdeler Innvendig

overgangsmotstand

nedadrettet 0,17 m

²

K/W horisontal 0,13 m

²

K/W oppadrettet 0,10 m

²

K/W Utvendig

overgangsmotstand

alle tilfeller 0,04 m

²

K/W

Varmemotstand gulv:

Betongtykkelse (mm) 400

Betongens varmekonduktivitet, λ 1,7 Isolasjonstykkelse (mm) - Isolasjonens varmekonduktivitet, λ

-

Total varmemotstand 0,24

Omtrentlig U

0

-verdi 2,25

Bolig mot det fri: YV-01

13 mm gips, 50 mm isolert stenderverk, 9 mm GUB, 200 mm isolert stenderverk, vindsperre, 11 mm utlekting, 36 mm utlekting, 19 mm trepanel.

Parkeringskjeller/Multipark: YV-03C

50 mm isolert stenderverk, 9 mm glassrock eller tilsvarende, 50 mm isolasjon(murplate), 39 mm luftsjikt, 104 mm tegl

Yttervegg mot grunn: 50mm isolasjon og 350mm betong(+leca for bildet til høyre)

Yttervegg mot grunn: 100mm isolasjon og 350mm betong

Varmemotstand vegg:

Betongtykkelse (mm) 350

Betongens varmekonduktivitet, λ 1,7 Isolasjonstykkelse (mm) 50 Isolasjonens varmekonduktivitet, λ

0,032

Total varmemotstand 1,77

Omtrentlig U

0

-verdi 0,52

(3)

Yttervegg mot grunn: 150mm isolasjon og 350mm betong

Innervegger: Innenfor betongen Parkeringskjeller mot grunnen: IV08 50 mm murplate, 100 mm leca, puss 1 side

Multipark og bodområde: IV31

10 mm puss, 100 mm leca, 10 mm puss Innervegg IV32

10 mm puss, 150 mm leca, 10 mm puss

(4)

Plan 0

Næringsareal mot bod IV33

10 mm puss, 200 mm leca, 10 mm puss Leilighet mot bod IV35

10 mm puss, 300 mm isoblokk, 10 mm puss

Vegger av Leca Isoblokk 30 cm LSX murt etter våre anvisninger og pusset på begge sider har en U-verdi på 0,202 W/m

²

K. U-verdi 0,16 W/m

²

K oppnås med 5 cm innvendig

tilleggsisolasjon med deklarert varmekonduktivitet < 0,035 W/mK.

INNEKLIMAPÅVIRKNING

Leca Isoblokk 30 cm LSX er bedømt å ikke avgi partikler, gasser eller stråling som gir negativ påvirkning på inneklimaet, eller som har helsemessig betydning.

Bod mot rampe: IV32

10 mm puss, 150 mm leca, 10 mm puss

Varmekonduktivitet for Leca Blokk og Finblokk er ca.

0,23 W/mK i henhold til NS-EN 1745.

(5)

A.1.2. Glava Garasjehimling PDF-notat/VEDLEGG

U-verdi Glava Garasjehimling isolasjonstykkelse=120mm 0,34 −(0,34 −0,24 ) ∙ 20

50 =0,30

U-verdi Glava Garasjehimling isolasjonstykkelse=190mm 0,24 −(0,24 −0,19 ) ∙ 40

50 =0,20

U-verdi Glava Garasjehimling isolasjonstykkelse=230mm 0,19− (0,19−0,15 )∙ 30

50 =0,166

(6)

A.1.3 Lekkasjetall

Disse formlene brukes i begge underkapitlene.

Iht. NS-EN ISO 13789 hvis det ekvivalente lekkasjeområdet A

1

er kjent, vil en kunne beregne luftvekslingen n med denne formelen:

n= A

₁

10 ∙V

_u

Hvor A

1

er i cm

²

og V

u

i m

³

. Den verdien som er nærmest n i tabell 1 brukes for nue.

For hele parkeringskjelleren plan U og 0 blir formelen slik:

n= ( 220 ∙ 450)+(220 ∙ 101)

10∙ 16300 =0,7436

Nærmeste tall ut fra tabellen vil nue bli 0,5 h

^-1

Porten er oppe i cirka 1minutt per bil, og hvis det er 60 personer med bil som bruker den hver dag, tilsvarer det at porten er åpen i 2 timer. 8,33 % per døgn. Dette forutsetter at lekkasjetallet er lavere når porten er lukket som er 91,67% av døgnet.

3 ∙ 220+2 ∙ 450 (¿)+2∙ ( 220+110)

2 ¿ ∙ ¿

n=¿

Dette tilsvarer nue på 0,1 Ved interpolering:

2 ∙ 0,7436 +22 ∙0,1

24 =0,1536 4 ∙ 0,7436+20 ∙0,1

24 = 0,2073 6 ∙ 0,7436+18 ∙0,1

24 =0,2609

Åpen port antall timer per døgn

Nue

2 timer 0,1536

4 timer 0,2073

6 timer 0,2609

(7)

A.1.4. Varmetransport pga. ventilasjon:

V ´ = t

_on

∙ V ´

_on

+ t

_¿

∙ V ´

_¿

t

_on

+t

_¿

= 15 ∙12000+9 ∙ 6000

15+ 9 =9750

0,33 ∙ V ∙ ´ ( ^1−η

T

) ^[ ^W _K ^]

0,33 ∙ 9750∙ ( 1−0,828 ) =553,41W / K

A.1.5. NS-EN ISO 13370 Ekvivalent U-verdi bygningsdeler under grunn

Grunnforhold:

Grus

Grunnens

varmekonduktivitet:

2,0 W/mK

Gulvets dybde under terreng 2 m

Innvendig

overgangsmotstand

nedadrettet 0,17 m

²

K/W horisontal 0,13 m

²

K/W oppadrettet 0,10 m

²

K/W Utvendig

overgangsmotstand

alle tilfeller 0,04 m

²

K/W

Varmemotstand gulv:

Betongtykkelse (mm) 400

Betongens varmekonduktivitet, λ 1,7 Isolasjonstykkelse (mm) - Isolasjonens varmekonduktivitet, λ

-

Total varmemotstand 0,24

Omtrentlig U

0

-verdi 2,25

Total veggtykkelse 0,400 m Gulvets ekvivalente

tykkelse

1,29 m

Varmemotstand vegg:

Betongtykkelse (mm) 350

Betongens varmekonduktivitet, λ 1,7 Isolasjonstykkelse (mm) 50 Isolasjonens varmekonduktivitet, λ

0,032

Total varmemotstand 1,77

Omtrentlig U

0

-verdi 0,52

(8)

Gulv

Innvendig overgangsmotstand 0,17 m

²

K/W

Gulvets areal 4350 m

²

Gulvets omkrets/Lengde yttervegg

305 m

Gulvets karakteristiske dimensjon

28,5 m Gulvets varmemotstand 0,24 m

²

K/W

U-verdi Gulv 0,15 W/m

²

K

Vegg

Innvendig overgangsmotstand 0,13 m

²

K/W Veggens varmemotstand 1,77 m

²

K/W Veggens ekvivalente tykkelse 3,88 m

U-verdi Gulv 0,28 W/m

²

K

(9)

A.1.6. NS-EN ISO 13370 Ekvivalent U-verdi Etasjeskiller Gj.snitt U-verdi etasjeskiller:

0,18∙ 1196+ 0,30 ∙ 312+0,17 ∙ 1460+0,18 ∙52

1196 + 312+1460+52 = 566,44

3020 =0,188 2 timer åpen port, nue=0,1536

Areal etasjeskiller 3020

Areal kjellergulv 4350

Areal kjellervegger over terreng 0

Areal kjellervegger underterreng 1372,5

Gj.snitt U-verdi etasjeskiller 0,188

U-verdi kjellergulv 0,15

U-verdi kjellervegger over terreng

U-verdi kjellervegger underterreng 0,28

Gulvets dybde under terreng 3

Etasjehøyde 4,5

gulvets omkrets (eksponert perimeter) 305

Kjellerens volum 16300

Ventilasjonsrate p-kjeller 0,1536

V ´ 9750

η

_T

_0,828

A x Ubf = 652,5

z x P x Ubw = 256,2

h x P xUw = 0

0,33 x n x V = 826,2144

0,33 ∙ V ∙ ´ ( ^1−η

T

)

= 553,41

Nue = 0,1536

U-verdi 1/U Ekvivalent U-verdi Varmetapsfaktor

0,188 6,609 0,1513 0,805

(10)

4 timer åpen port: Nue= 0,2073

Areal etasjeskiller 3020

Areal kjellergulv 4350

Areal kjellervegger over terreng 0

Areal kjellervegger underterreng 1372,5

U-verdi etasjeskiller 0,188

U-verdi kjellergulv 0,15

U-verdi kjellervegger over terreng

U-verdi kjellervegger underterreng 0,28

Gulvets dybde under terreng 3

Etasjehøyde 4,5

gulvets omkrets (eksponert perimeter) 305

Kjellerens volum 16300

Ventilasjonsrate p-kjeller 0,2073

V ´ 9750

η

_T

_0,828

A x Ubf = 652,5

z x P x Ubw = 256,2

h x P xUw = 0

0,33 x n x V = 1115,07

0,33 ∙ V ∙ ´ ( ^1−η

T

)

= 553,41

U-verdi 1/U Ekvivalent U-verdi Varmetapsfaktor

0,188 6,491 0,1541 0,819

(11)

6 timer åpen port: Nue= 0,2609

Areal etasjeskiller 3020

Areal kjellergulv 4350

Areal kjellervegger over terreng 0

Areal kjellervegger underterreng 1372,5

U-verdi etasjeskiller 0,188

U-verdi kjellergulv 0,15

U-verdi kjellervegger over terreng

U-verdi kjellervegger underterreng 0,28

Gulvets dybde under terreng 3

Etasjehøyde 4,5

gulvets omkrets (eksponert perimeter) 305

Kjellerens volum 16300

Ventilasjonsrate p-kjeller 0,2609

V ´ 9750

η

_T

_0,828

A x Ubf = 652,5

z x P x Ubw = 256,2

h x P xUw = 0

0,33 x n x V = 1403,3811

0,33 ∙ V ∙ ´ ( ^1−η

T

)

= 553,41

Valgt u-verdi 1/U Ekvivalent U-verdi Varmetapsfaktor

0,188 6,373 0,1569 0,835

(12)

A.1.7. NS-EN ISO 13789 Ekvivalent U-verdi og Varmetapsfaktor Oppvarmet til uoppvarmet rom:

- Transmisjonsvarmetap - H

T,iu

Arealer [m

²

] U-verdi [W/m

²

K]

Varmetap [W/K]

Rema1000 1196 0,18 215,28

Rema1000- red. U-

verdi 312

0,30

93,6

Bolig Sør 1460 0,17 248,2

Bolig Nord 52 0,18 9,36

Vegg bolig 97 0,22 21,34

Vegg N.lokale 154 0,9 138,6

Sum varmetap, H

T,iu

726,38

- Ventilasjons- og infiltrasjonsvarmetap - H

V,iu

ρ ∙c

_p

[kg/m

³

]

V ´

_iu

H

V,iu

0,33 0 0

Varmetap fra uoppvarmet rom og ut:

- Transmisjonsvarmetap - H

T,ue

Arealer [m

²

] U-verdi [W/m

²

K]

Varmetap [W/K]

Yttervegg mot

grunn 1372,5 0,28 384,3

Tak mot fri 1330 0,6 798

gulv på grunn 4350 0,15 652,5

Yttervegg mot fri 80 0,28 22,4

Sum varmetap, H

T,ue

1857,2

(13)

2 timer åpen port, nue=0,1536 - Infiltrasjonsvarmetap - H

V,ue

ρ ∙c

_p

[kg/m

³

] 0,33 [kg/m

³

]

V

u

16300 [m

³

]

n

ue

0,1536

V ´

ue

2503,68

H

_{V , ue}

= ρ ∙ c

_p

∙ V ´

_ue

826,2144 W/K

H

_V

= 0,33∙ V ∙(1−η ´

_T

) 553,41 W/K

Total Varmetap

H

_iu

= H

_{T , iu}

+ H

_{V ,iu}

=726 H

_ue

= H

_{T ,ue}

+ H

_{V ,ue}

=3237 b= H

_ue

H

_iu

+ H

_ue

=0,817

H

_iu

∙ b [W/K]

Ekv. U-verdi

Rema1000 175,82 0,1470

Rema1000- red. U- verdi

76,44 0,2450

Bolig Sør 202,71 0,1388

Bolig Nord 7,64 0,1470

Vegg bolig 17,43 0,1797

Vegg N.lokale 113,20 0,7350

Temperatur i P.kjeller

64200 + 726∙ 21+3237 ∙(−20 )

726+3237 =3,713 ℃

(14)

4 timer åpen port, nue=0,2073

- infiltrasjonsvarmetap - H

V,ue

ρ ∙c

_p

[kg/m

³

] 0,33 [kg/m

³

]

V

u

16300 [m

³

]

n

ue

0,207

V ´

_ue

3378,99

H

V , ue

= ρ ∙ c

p

∙ V ´

ue

1115,066 7

W/K H

_V

= 0,33∙ V ∙(1−η ´

_T

) 553,41 W/K

Total Varmetap

H

_iu

= H

_{T , iu}

+ H

_{V ,iu}

=726 H

_ue

= H

_{T ,ue}

+ H

_{V ,ue}

=3526 b= H

_ue

H

iu

+ H

ue

=0,829

H

_iu

∙ b [W/K]

Ekv. U-verdi

Rema1000 178,50 0,1493

Rema1000- red. U-

verdi 77,61 0,2488

Bolig Sør 205,80 0,1410

Bolig Nord 7,76 0,1493

Vegg bolig 17,69 0,1824

Vegg N.lokale 114,92 0,7463

Temperatur i P.kjeller

64200+ 726∙ 21+3526 ∙ (−20)

726+3526 =2,103 ℃

(15)

6 timer åpen port, nue=0,2607

- infiltrasjonsvarmetap - H

V,ue

ρ ∙c

_p

[kg/m

³

] 0,33 [kg/m

³

]

V

u

16300 [m

³

]

n

ue

0,2609

V ´

_ue

4252,67

H

V , ue

= ρ ∙ c

p

∙ V ´

ue

1403,381 1

W/K H

_V

= 0,33∙ V ∙(1−η ´

_T

) 553,41 W/K

Total Varmetap

H

_iu

= H

_{T , iu}

+ H

_{V ,iu}

=726 H

_ue

= H

_{T ,ue}

+ H

_{V ,ue}

=3814 b= H

_ue

H

iu

+ H

ue

=0,840

H

_iu

∙ b [W/K]

Ekv. U-verdi

Rema1000 180,84 0,1512

Rema1000- red. U-

verdi 78,63 0,2520

Bolig Sør 208,49 0,1428

Bolig Nord 7,86 0,1512

Vegg bolig 17,93 0,1848

Vegg N.lokale 116,43 0,7560

Temperatur i P.kjeller

64200 + 726∙ 21+3814 ∙(−20 )

726+3814 =0,699 ℃

(16)

A.2. Areal/Volum målinger (Geometra) Sørengstranda

Parkeringskjeller

(17)

Rema 1000 som er over parkeringskjeller

Tak plan 0

(18)

Tak plan 1

(19)

Bolig Sør del 1 over parkeringskjeller

(20)

Vegg mellom næringslokale og p.kjeller/bod

Vegg mellom bolig og p.kjeller/bod

(21)

Bolig Nord, Fellesareal/Gang mot p.kjeller

Volummålinger:

P.kjeller plan U

(22)

Boder plan 0

(23)

A.3. Kart over bygningsdeler Sørengstranda

A.3.1. Etasjeskiller

(24)

(25)

A.3.2. Vegger

(26)

(27)

A.4. Tekniske Anlegg Sørengstranda D1-a

(28)

(29)

(30)

(31)

(32)

(33)

(34)

(35)

(36)

(37)

(38)

(39)

(40)

A.5. SIMIEN Sørengstranda

A.5.1. Vintersimulering åpen port 2 timer

Dimensjonerende verdier

Beskrivelse Verdi Tidspunkt

Maks. samtidig effekt varmebatterier: 56,6 kW / 13,0 W/m² 06:00

Totalt installert effekt varmebatterier 64,4 kW / 14,8 W/m² 06:00

Min. romlufttemperatur: 0,1 °C 06:00

Min. operativ temperatur: 0,0 °C 23:00

Maksimal CO2 konsentrasjon (Parkeringskjeller) 380 PPM 00:00

Sammendrag av nøkkelverdier for Parkeringskjeller

Beskrivelse Verdi Tidspunkt

Min. innelufttemperatur 0,1 °C 23:00

Min. operativ temperatur 0,0 °C 23:00

Maks. CO2 konsentrasjon 380 PPM 00:00

Maksimal effekt varmebatterier: 56,6 kW / 13,0 W/m² 06:15

Installert effekt varmebatterier 64,4 kW / 14,8 W/m² 06:15

Temperaturer

-24 -22 -20 -18 -16 -14 -12 -10 -8 -6 -4 -2 0 2 4 6 8 10 12 14

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 Temp. [°C]

Tid [h]

1 1

1 1 1

1

1 1

1 Utetemperatur

2 2 2 2 2 2 2

2

2 Lufttemperatur i sone

3 3 3 3 3 3 3 3

3 Operativtemperatur i sone

4 4 4 4 4 4 4 4

4 Tilluftstemperatur CAV (ventilasjon)

(41)

CO2 konsentrasjon

0 25 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 [PPM]

Tid [h]

1 1 1 1 1 1 1 1

1 CO2 konsentrasjon inneluft

2 2 2 2 2 2 2 2

2 CO2 konsentrasjon uteluft

PPD indeks

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

[%]

Tid [h]

1 1 1 1 1 1 1 1

1 Prosent misfornøyde med innetemperaturen

2 2 2 2 2 2 2 2

2 Prosent misfornøyde med CO2 nivået

(42)

Relativ luftfuktighet

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

[%]

Tid [h]

1 1 1 1 1 1 1 1

1 Relativ luftfuktighet inneluft

Varmetilskudd/oppvarming/kjøling

0 5000 10000 15000 20000 25000 30000 35000 40000 45000 50000 55000 60000

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

[W]

Tid [h]

1 1 1 1 1 1 1 1

1 Internlaster

2 2 2 2 2 2 2 2

2 Oppvarming

3 3

3 3 3 3 3

3

3 Varmebatteri

4 4 4 4 4 4 4 4

4 Solstråling

5 5 5 5 5 5 5 5

5 Forvarmebatteri frostsikring varmegjenvinner

(43)

Tilluft

0 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 [m³/h]

Tid [h]

1 1 1 1 1 1 1 1

1 Infiltrasjon

2 2

2 2 2 2 2

2

2 Luftskifte pga. vinduslufting

3 3

3 3 3 3 3

3

3 Tilluft fra CAV (CAV-Ventilasjon)

Dokumentasjon av sentrale inndata (1)

Beskrivelse Verdi Dokumentasjon

Areal yttervegger [m²]: 918

Areal tak [m²]: 1330

Areal gulv [m²]: 4350

Areal vinduer og ytterdører [m²]: 0

Oppvarmet bruksareal (BRA) [m²]: 4350

Oppvarmet luftvolum [m³]: 17400

U-verdi yttervegger [W/m²K] 0,28

U-verdi tak [W/m²K] 0,60

U-verdi gulv [W/m²K] 0,15

U-verdi vinduer og ytterdører [W/m²K] 0,00

Areal vinduer og dører delt på bruksareal [%] 0,0

Normalisert kuldebroverdi [W/m²K]: 0,09

Normalisert varmekapasitet [Wh/m²K] 137

Lekkasjetall (n50) [1/h]: 1,50

Temperaturvirkningsgr. varmegjenvinner [%]: 82

(44)

Dokumentasjon av sentrale inndata (2)

Estimert virkningsgrad gjenvinner justert for frostsikring [%]: 82,0

Spesifikk vifteeffekt (SFP) [kW/m³/s]: 1,98

Luftmengde i driftstiden [m³/hm²] 2,76

Luftmengde utenfor driftstiden [m³/hm²] 1,38

Systemvirkningsgrad oppvarmingsanlegg: 0,90

Installert effekt romoppv. og varmebatt. [W/m²]: 15

Settpunkttemperatur for romoppvarming [°C] 0,0

Systemeffektfaktor kjøling: 2,50

Settpunkttemperatur for romkjøling [°C] 0,0

Installert effekt romkjøling og kjølebatt. [W/m²]: 0

Spesifikk pumpeeffekt romoppvarming [kW/(l/s)]: 0,00

Spesifikk pumpeeffekt romkjøling [kW/(l/s)]: 0,00

Spesifikk pumpeeffekt varmebatteri [kW/(l/s)]: 0,50

Spesifikk pumpeeffekt kjølebatteri [kW/(l/s)]: 0,00

Driftstid oppvarming (timer) 0,0

Dokumentasjon av sentrale inndata (3)

Driftstid kjøling (timer) 0,0

Driftstid ventilasjon (timer) 15,0

Driftstid belysning (timer) 0,0

Driftstid utstyr (timer) 0,0

Oppholdstid personer (timer) 0,0

Effektbehov belysning i driftstiden [W/m²] 0,00

Varmetilskudd belysning i driftstiden [W/m²] 0,00

Effektbehov utstyr i driftstiden [W/m²] 0,00

Varmetilskudd utstyr i driftstiden [W/m²] 0,00

Effektbehov varmtvann på driftsdager [W/m²] 0,00

Varmetilskudd varmtvann i driftstiden [W/m²] 0,00

Varmetilskudd personer i oppholdstiden [W/m²] 0,00

Total solfaktor for vindu og solskjerming: 0,00

Gjennomsnittlig karmfaktor vinduer: 0,00

Solskjermingsfaktor horisont/utspring (N/Ø/S/V): 1,00/1,00/1,00/1,00

Inndata simulering av dimensjonerende vinterforhold

Beskrivelse Verdi

Simuleringsdato 19/01

Simulerte døgn 5

Dagtype Normal driftsdag

Simulerer uten effektbegrensninger (dimensjonerende simulering) -

Bekledning [clo] 1,0

Aktivitetsnivå personer [met] 1,0

Bruker dim. klimadata fra database -

Inndata bygning

Beskrivelse Verdi

Bygningskategori Boligblokker

Simuleringsansvarlig Øyvind Lødemel

Kommentar

(45)

Inndata klima

Beskrivelse Verdi

Klimasted Oslo

Breddegrad 59° 55'

Lengdegrad 10° 45'

Tidssone GMT + 1

Klimadata Fra database

Transmissivitet atmosfære 0,88

Absolutt luftfuktighet 1 g/kg

Markrefleksjonskoeffisient 0,60

Minimum utetemperatur -22,3 °C

Maksimum utetemperatur -17,7 °C

Vindhastighet 1,1 m/s

Inndata energiforsyning

Beskrivelse Verdi

4 Fjernvarme Systemvirkningsgrad romoppv,: 0,83

Systemvirkningsgrad varmtvann: 0,98 Systemvirkningsgrad varmebatterier: 0,90 Kjølefaktor romkjøling: 2,50

Kjølefaktor kjølebatterier: 2,50 Energipris: 0,75 kr/kWh CO2-utslipp: 231 g/kWh Andel romoppvarming: 100,0%

Andel oppv, tappevann: 100,0%

Andel varmebatteri: 100,0 % Andel kjølebatteri: 100,0 % Andel romkjøling: 100,0 % Andel el, spesifikt: 100,0 %

Inndata ekspertverdier

Beskrivelse Verdi

Konvektiv andel varmetilskudd belysning 0,30

Konvektiv andel varmetilsk. teknisk utstyr 0,50

Konvektiv andel varmetilsikudd personer 0,50

Konvektiv andel varmetilsikudd sol 0,50

Konvektiv varmoverføringskoeff. vegger 2,50

Konvektiv varmoverføringskoeff. himling 2,00

Konvektiv varmoverføringskoeff. gulv 3,00

Bypassfaktor kjølebatteri 0,25

Innv. varmemotstand på vinduruter 0,13

Midlere lufthastighet romluft 0,15

Turbulensintensitet romluft 25,00

Avstand fra vindu 0,60

Termisk konduktivitet akk. sjikt [W/m²K]: 20,00

(46)

Inndata rom/sone

Beskrivelse Verdi

Oppvarmet gulvareal 4350,0 m²

Oppvarmet luftvolum 17400,0 m³

Normalisert kuldebroverdi 0,09 W/(m²K)

Varmekapasitet møbler/interiør 0,0 Wh/m² (Ingen møbler)

Lekkasjetall (luftskifte v. 50pa) 1,50 ach

Skjerming i terrenget Moderat skjerming

Fasadesituasjon Flere eksponerte fasader

Driftsdager i Januar 21

Driftsdager i Februar 20

Driftsdager i Mars 23

Driftsdager i April 22

Driftsdager i Mai 21

Driftsdager i Juni 22

Driftsdager i Juli 22

Driftsdager i August 22

Driftsdager i September 22

Driftsdager i Oktober 21

Driftsdager i November 22

Driftsdager i Desember 23

Inndata vinduslufting

Beskrivelse Verdi

Navn: Port (vinduslufting)

Åpningsstørrelse vinduer Totalt areal: 9,90 m²

Åpningshøyde: 2,20 m Antall like åpninger: 1

Driftstid 16:00

Måneder med vinduslufting Fra Januar til Desember

Type vinduslufting Lufting i driftstiden

Beskrivelsesmetode Prosentvis i driftstiden

Januar: 8 % Februar: 8 % Mars: 8 % April: 8 % Mai: 8 % Juni: 8 % Juli: 8 % August: 8 % September: 8 % Oktober: 8 % November: 8 % Desember: 8 %

Inndata yttertak

Beskrivelse Verdi

Navn: Tak (yttertak)

Totalt areal 1330,0 m²

Retning (0=Nord, 180=Sør) 180°

Takvinkel 0,0°

Innv. akkumulerende sjikt Tung himling

Varmekapasitet 63,0 Wh/m²K

Konstruksjon Egendefinert

Uverdi: 0,60 W/m²K

(47)

Inndata skillekonstruksjon

Beskrivelse Verdi

Navn: Vegg Bolig (skillekonstruksjon)

Konstruksjonstype Vegg

Innv. akkumulerende sjikt Tung vegg

Uverdi: 0,22 W/m²K

Vendt mot annen sone Sone definert her:

Min, temp vinter: 21,0 °C Maks, temp, sommer: 25,0 °C Luftskifte: 0,0 m³/h

Rel, luftfuktighet vinter: 40 % Rel, luftfuktighet sommer: 60 % CO2 nivå: 600 PPM

Inndata skillekonstruksjon

Beskrivelse Verdi

Navn: Boligblokk Sør (skillekonstruksjon)

Konstruksjonstype Tak

Uverdi: 0,18 W/m²K

Inndata skillekonstruksjon

Beskrivelse Verdi

Navn: Vegg N.lokale (skillekonstruksjon)

Uverdi: 0,90 W/m²K

(48)

Inndata kjellerelement

Beskrivelse Verdi

Navn: Bygndeler mot grunn (kjeller)

Kjellervegger Lengde: 306,00 m

Høyde: 3,00m Tykkelse: 0,40 m

Innv. akk. sjikt gulv Tungt gulv

Gulvkonstruksjon Egendefinert

Uverdi: 2,25 W/m²K

Akkumulerende sjikt vegg Tung vegg

Veggkonstruksjon Egendefinert

Uverdi: 0,52 W/m²K

Grunnforhold Sand/grus

Varmekapasitet: 556 Wh/m³K Varmeledningsevne: 2,00 W/mK

Inndata skillekonstruksjon

Beskrivelse Verdi

Navn: Boligblokk Nord (skillekonstruksjon)

Uverdi: 0,17 W/m²K

Inndata skillekonstruksjon

Beskrivelse Verdi

Navn: Rema1000 (skillekonstruksjon)

Uverdi: 0,18 W/m²K

(49)

Inndata skillekonstruksjon

Beskrivelse Verdi

Navn: Rema1000 red U-verdi (skillekonstruksjon)

Uverdi: 0,30 W/m²K

Inndata CAV

Beskrivelse Verdi

Navn: CAV (CAV ventilasjon)

Ventilasjonstype Balansert ventilasjon

Driftstid 15:00 timer drift pr døgn

Luftmengde I driftstiden: tilluft = 2.8 m³/hm², avtrekk = 2.8 m³/hm² Utenfor driftstiden: tilluft = 1.4 m³/hm², avtrekk = 1.4 m³/hm² Helg/feridag: tilluft = 3.2 m³/hm², avtrekk = 3.2 m³/hm²

Tilluftstemperatur 11.3 °C

Varmebatteri Ja

Maks. kapasitet: 15 W/m² Vannbåren distribusjon til varmebatteri Delta-T: 20.0 °C

SPP: 0.5 kW/(l/s)

Kjølebatteri Nei

Varmegjenvinner Ja, temperaturvirkningsgrad: 0.82

Vifter Plassering tilluftsvifte: Etter gjenvinner

Plassering avtrekksvifte: Etter gjenvinner

SFP-faktor vifter 1.98 kW/m³/s

(50)

A.5.2. Årsimulering Simien Sørengstranda A.5.2.1. Parkeringskjeller Sørengstranda D1a

Energibudsjett

Energipost Energibehov Spesifikt energibehov

1a Romoppvarming 0 kWh 0,0 kWh/m²

1b Ventilasjonsvarme (varmebatterier) 112521 kWh 25,9 kWh/m²

2 Varmtvann (tappevann) 0 kWh 0,0 kWh/m²

3a Vifter 52829 kWh 12,1 kWh/m²

3b Pumper 697 kWh 0,2 kWh/m²

4 Belysning 0 kWh 0,0 kWh/m²

5 Teknisk utstyr 0 kWh 0,0 kWh/m²

6a Romkjøling 0 kWh 0,0 kWh/m²

6b Ventilasjonskjøling (kjølebatterier) 0 kWh 0,0 kWh/m²

Totalt netto energibehov, sum 1-6 166048 kWh 38,2 kWh/m²

Levert energi til bygningen (beregnet)

Energivare Levert energi Spesifikk levert energi

1a Direkte el. 0 kWh 0,0 kWh/m²

1b El. til varmepumpesystem 0 kWh 0,0 kWh/m²

1c El. til solfangersystem 0 kWh 0,0 kWh/m²

2 Olje 0 kWh 0,0 kWh/m²

3 Gass 0 kWh 0,0 kWh/m²

4 Fjernvarme 189513 kWh 43,6 kWh/m²

5 Biobrensel 0 kWh 0,0 kWh/m²

6. Annen energikilde 0 kWh 0,0 kWh/m²

7. Solstrøm til egenbruk -0 kWh -0,0 kWh/m²

Totalt levert energi, sum 1-7 189513 kWh 43,6 kWh/m²

Solstrøm til eksport -0 kWh -0,0 kWh/m²

Netto levert energi 189513 kWh 43,6 kWh/m²

Dekning av energibudsjett fordelt på energikilder

Energikilder Romoppv. Varmebatterier Varmtvann Kjølebatterier Romkjøling El. spesifikt

El. 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Olje 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Gass 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Fjernvarme 0,0 kWh/m² 25,9 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 12,3 kWh/m² Biobrensel 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² Varmepumpe 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Sol 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Annen 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Sum 0,0 kWh/m² 25,9 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 12,3 kWh/m²

(51)

Årlige utslipp av CO2

Energivare Utslipp Spesifikt utslipp

1a Direkte el. 0 kg 0,0 kg/m²

1b El. til varmepumpesystem 0 kg 0,0 kg/m²

1c El. til solfangersystem 0 kg 0,0 kg/m²

2 Olje 0 kg 0,0 kg/m²

3 Gass 0 kg 0,0 kg/m²

4 Fjernvarme 43778 kg 10,1 kg/m²

5 Biobrensel 0 kg 0,0 kg/m²

6. Annen energikilde 0 kg 0,0 kg/m²

7. Solstrøm til egenbruk -0 kg -0,0 kg/m²

Totalt utslipp, sum 1-7 43778 kg 10,1 kg/m²

Solstrøm til eksport -0 kg -0,0 kg/m²

Netto CO2-utslipp 43778 kg 10,1 kg/m²

Kostnad kjøpt energi

Energivare Energikostnad Spesifikk energikostnad

1a Direkte el. 0 kr 0,0 kr/m²

1b El. til varmepumpesystem 0 kr 0,0 kr/m²

1c El. til solfangersystem 0 kr 0,0 kr/m²

2 Olje 0 kr 0,0 kr/m²

3 Gass 0 kr 0,0 kr/m²

4 Fjernvarme 142135 kr 32,7 kr/m²

5 Biobrensel 0 kr 0,0 kr/m²

6. Annen energikilde 0 kr 0,0 kr/m²

7. Solstrøm til egenbruk -0 kr -0,0 kr/m²

Årlige energikostnader, sum 1-7 142135 kr 32,7 kr/m²

Solstrøm til eksport 0 kr 0,0 kr/m²

Netto energikostnad 142135 kr 32,7 kr/m²

(52)

Årlig energibudsjett

1b Ventilasjonsvarme 67,8 %

Vifter 31,8 %

3b Pumper 0,4 %

Totalt netto energibehov, sum 1-6 166048 kWh

6b Ventilasjonskjøling (kjølebatterier) 0 kWh

6a Romkjøling 0 kWh

5 Teknisk utstyr 0 kWh

4 Belysning 0 kWh

3b Pumper 697 kWh

3a Vifter 52829 kWh

2 Varmtvann (tappevann) 0 kWh

1b Ventilasjonsvarme (varmebatterier) 112521 kWh

1a Romoppvarming 0 kWh

(53)

Levert energi til bygningen (beregnet)

4 Fjernvarme 100,0 %

Totalt levert energi, sum 1-7 189513 kWh

6. Annen energikilde 0 kWh

5 Biobrensel 0 kWh

4 Fjernvarme 189513 kWh

3 Gass 0 kWh

2 Olje 0 kWh

1c El. til solfangersystem 0 kWh

1b El. til varmepumpesystem 0 kWh

1a Direkte el. 0 kWh

(54)

Varmetapsbudsjett (varmetapstall)

Varmetap yttervegger 7,7 % Varmetap tak 23,7 %

Varmetap gulv 19,6 %

Varmetap kuldebroer 11,6 %

Varmetap infiltrasjon 17,9 %

Varmetap ventilasjon 19,4 %

Totalt varmetapstall 0,77 W/m²K

Varmetapstall ventilasjon 0,15 W/m²K

Varmetapstall infiltrasjon 0,14 W/m²K

Varmetapstall kuldebroer 0,09 W/m²K

Varmetapstall glass/vinduer/dører 0,00 W/m²K

Varmetapstall gulv på grunn/mot det fri 0,15 W/m²K

Varmetapstall tak 0,18 W/m²K

Varmetapstall yttervegger 0,06 W/m²K

(55)

Månedlig netto energibehov

1a Romoppvarming 1b Ventilasjonsvarme Tappevann

Vifter 3b Pumper 4 Belysning 5 Teknisk utstyr 6a Romkjøling 6b Ventilasjonskjøling 0

3410 6820 10230 13640 17050 20460 23870 27280 30690 34100 [kWh]

Jan Feb Mar Apr Mai Jun Jul Aug Sep Okt Nov Des

(56)

Månedlig varmebalanse

Romoppvarming

Varmegjenvinner (ventilasjon) Ventilasjonsvarme (varmebatterier) Varmtvann

Vifter (ventilasjon) Belysning Teknisk utstyr Personer Sol

Romkjøling (lokal kjøling) Ventilasjonskjøling (kjølebatterier) Infiltrasjon (luftlekkasjer)

Ventilasjon

Transmisjon (bygningskropp) -50000

-40000 -30000 -20000 -10000 0 10000 20000 30000 40000 50000 [kWh]

Månedlige temperaturdata (lufttemperatur)

Måned Midlere ute Maks. ute Min. ute Midlere sone Maks. sone Min. sone

Januar -3,7 °C 10,7 °C -22,0 °C 7,7 °C 19,0 °C 4,0 °C

Februar -4,8 °C 10,2 °C -24,7 °C 5,4 °C 7,4 °C 3,0 °C

Mars -0,5 °C 14,1 °C -17,7 °C 7,0 °C 8,7 °C 4,8 °C

April 4,8 °C 19,0 °C -7,6 °C 9,5 °C 12,0 °C 8,2 °C

Mai 11,7 °C 26,4 °C -1,0 °C 13,3 °C 18,7 °C 9,7 °C

Juni 16,5 °C 30,8 °C 3,5 °C 17,3 °C 20,6 °C 13,4 °C

Juli 17,5 °C 29,8 °C 8,0 °C 18,1 °C 21,8 °C 15,3 °C

August 16,9 °C 32,6 °C 5,2 °C 18,3 °C 22,1 °C 15,2 °C

September 11,5 °C 24,2 °C -1,2 °C 13,9 °C 17,2 °C 11,7 °C

Oktober 6,4 °C 19,6 °C -6,8 °C 10,6 °C 12,6 °C 9,5 °C

November 0,5 °C 12,9 °C -14,7 °C 8,2 °C 10,2 °C 5,4 °C

Desember -2,5 °C 11,2 °C -20,9 °C 6,5 °C 8,2 °C 5,1 °C

(57)

Dokumentasjon av sentrale inndata (1)

Areal yttervegger [m²]: 1224

Areal tak [m²]: 1330

Areal gulv [m²]: 4350

Areal vinduer og ytterdører [m²]: 0

Oppvarmet bruksareal (BRA) [m²]: 4350

Oppvarmet luftvolum [m³]: 17400

U-verdi yttervegger [W/m²K] 0,28

U-verdi tak [W/m²K] 0,60

U-verdi gulv [W/m²K] 0,15

U-verdi vinduer og ytterdører [W/m²K] 0,00

Areal vinduer og dører delt på bruksareal [%] 0,0

Normalisert kuldebroverdi [W/m²K]: 0,09

Normalisert varmekapasitet [Wh/m²K] 142

Lekkasjetall (n50) [1/h]: 1,50

Temperaturvirkningsgr. varmegjenvinner [%]: 82

Estimert virkningsgrad gjenvinner justert for frostsikring [%]: 82,0

Spesifikk vifteeffekt (SFP) [kW/m³/s]: 1,98

Luftmengde i driftstiden [m³/hm²] 2,76

Luftmengde utenfor driftstiden [m³/hm²] 1,38

Systemvirkningsgrad oppvarmingsanlegg: 0,90

Installert effekt romoppv. og varmebatt. [W/m²]: 15

Settpunkttemperatur for romoppvarming [°C] 0,0

Systemeffektfaktor kjøling: 2,50

Settpunkttemperatur for romkjøling [°C] 0,0

Installert effekt romkjøling og kjølebatt. [W/m²]: 0

Spesifikk pumpeeffekt romoppvarming [kW/(l/s)]: 0,00

Spesifikk pumpeeffekt romkjøling [kW/(l/s)]: 0,00

Spesifikk pumpeeffekt varmebatteri [kW/(l/s)]: 0,50

Spesifikk pumpeeffekt kjølebatteri [kW/(l/s)]: 0,00

Driftstid oppvarming (timer) 0,0

Driftstid kjøling (timer) 0,0

Driftstid ventilasjon (timer) 15,0

Driftstid belysning (timer) 0,0

Driftstid utstyr (timer) 0,0

Oppholdstid personer (timer) 0,0

Effektbehov belysning i driftstiden [W/m²] 0,00

Varmetilskudd belysning i driftstiden [W/m²] 0,00

Effektbehov utstyr i driftstiden [W/m²] 0,00

Varmetilskudd utstyr i driftstiden [W/m²] 0,00

Effektbehov varmtvann på driftsdager [W/m²] 0,00 Varmetilskudd varmtvann i driftstiden [W/m²] 0,00 Varmetilskudd personer i oppholdstiden [W/m²] 0,00

Total solfaktor for vindu og solskjerming: 0,00

Gjennomsnittlig karmfaktor vinduer: 0,00

Solskjermingsfaktor horisont/utspring (N/Ø/S/V): 1,00/1,00/1,00/1,00

Inndata klima

Beskrivelse Verdi

Klimasted Oslo

Breddegrad 59° 55'

Lengdegrad 10° 45'

Tidssone GMT + 1

Årsmiddeltemperatur 6,3 °C

Midlere solstråling horisontal flate 110 W/m²

Midlere vindhastighet 2,2 m/s

(58)

Inndata energiforsyning

Beskrivelse Verdi

4 Fjernvarme Systemvirkningsgrad romoppv,: 0,83

Systemvirkningsgrad varmtvann: 0,98 Systemvirkningsgrad varmebatterier: 0,90 Kjølefaktor romkjøling: 2,50

Kjølefaktor kjølebatterier: 2,50 Energipris: 0,75 kr/kWh CO2-utslipp: 231 g/kWh Andel romoppvarming: 100,0%

Andel oppv, tappevann: 100,0%

Andel varmebatteri: 100,0 % Andel kjølebatteri: 100,0 % Andel romkjøling: 100,0 % Andel el, spesifikt: 100,0 %

Inndata ekspertverdier

Beskrivelse Verdi

Konvektiv andel varmetilskudd belysning 0,30

Konvektiv andel varmetilsk. teknisk utstyr 0,50

Konvektiv andel varmetilsikudd personer 0,50

Konvektiv andel varmetilsikudd sol 0,50

Konvektiv varmoverføringskoeff. vegger 2,50

Konvektiv varmoverføringskoeff. himling 2,00

Konvektiv varmoverføringskoeff. gulv 3,00

Bypassfaktor kjølebatteri 0,25

Innv. varmemotstand på vinduruter 0,13

Midlere lufthastighet romluft 0,15

Turbulensintensitet romluft 25,00

Avstand fra vindu 0,60

Termisk konduktivitet akk. sjikt [W/m²K]: 20,00

Inndata rom/sone

Beskrivelse Verdi

Oppvarmet luftvolum 17400,0 m³

Normalisert kuldebroverdi 0,09 W/(m²K)

Varmekapasitet møbler/interiør 0,0 Wh/m² (Ingen møbler)

Lekkasjetall (luftskifte v. 50pa) 1,50 ach

Skjerming i terrenget Moderat skjerming

Fasadesituasjon Flere eksponerte fasader

Driftsdager i Januar 21

Driftsdager i Februar 20

Driftsdager i Mars 23

Driftsdager i April 22

Driftsdager i Mai 21

Driftsdager i Juni 22

Driftsdager i Juli 22

Driftsdager i August 22

Driftsdager i September 22

Driftsdager i Oktober 21

Driftsdager i November 22

Driftsdager i Desember 23

(59)

Inndata vinduslufting

Beskrivelse Verdi

Navn: Port (vinduslufting)

Åpningsstørrelse vinduer Totalt areal: 9,90 m²

Åpningshøyde: 2,20 m Antall like åpninger: 1

Driftstid 16:00

Måneder med vinduslufting Fra Januar til Desember

Type vinduslufting Lufting i driftstiden

Beskrivelsesmetode Prosentvis i driftstiden

Januar: 8 % Februar: 8 % Mars: 8 % April: 8 % Mai: 8 % Juni: 8 % Juli: 8 % August: 8 % September: 8 % Oktober: 8 % November: 8 % Desember: 8 %

Inndata yttertak

Beskrivelse Verdi

Navn: Tak (yttertak)

Takvinkel 0,0°

Uverdi: 0,60 W/m²K

Inndata skillekonstruksjon

Beskrivelse Verdi

Navn: Vegg Bolig (skillekonstruksjon)

Uverdi: 0,22 W/m²K

Beskrivelse Verdi

Navn: Boligblokk Sør (skillekonstruksjon)

Uverdi: 0,18 W/m²K

(60)

Beskrivelse Verdi

Navn: Vegg N.lokale (skillekonstruksjon)

Uverdi: 0,90 W/m²K

Inndata fasade/yttervegg

Beskrivelse Verdi

Navn: Yttervegg mot grunn (fasade)

Uverdi: 0,28 W/m²K

Beskrivelse Verdi

Navn: Boligblokk Nord (skillekonstruksjon)

Uverdi: 0,17 W/m²K

Inndata gulv mot friluft/kryprom/grunn

Beskrivelse Verdi

Navn: Gulv på grunn (gulv)

Gulvtype Gulv på grunn

Utvendig omkrets 306,00 m

Tykkelse grunnmur 0,40 m

Grunnforhold Sand/grus

Varmekapasitet: 556 Wh/m³K Varmeledningsevne: 2,00 W/mK

Ekstra kantisolering Nei

Innv. akk. sjikt gulv Tungt gulv

Gulvkonstruksjon Egendefinert

Uverdi: 0,80 W/m²K

(61)

Beskrivelse Verdi

Navn: Rema1000 (skillekonstruksjon)

Uverdi: 0,18 W/m²K

Beskrivelse Verdi

Navn: Rema1000 red U-verdi (skillekonstruksjon)

Uverdi: 0,30 W/m²K

Inndata CAV

Beskrivelse Verdi

Navn: CAV (CAV ventilasjon)

Ventilasjonstype Balansert ventilasjon

Driftstid 15:00 timer drift pr døgn

Luftmengde I driftstiden: tilluft = 2.8 m³/hm², avtrekk = 2.8 m³/hm² Utenfor driftstiden: tilluft = 1.4 m³/hm², avtrekk = 1.4 m³/hm² Helg/feridag: tilluft = 3.2 m³/hm², avtrekk = 3.2 m³/hm²

Tilluftstemperatur 11.3 °C

Varmebatteri Ja

Maks. kapasitet: 15 W/m² Vannbåren distribusjon til varmebatteri Delta-T: 20.0 °C

SPP: 0.5 kW/(l/s)

Kjølebatteri Nei

Varmegjenvinner Ja, temperaturvirkningsgrad: 0.82

Vifter Plassering tilluftsvifte: Etter gjenvinner

Plassering avtrekksvifte: Etter gjenvinner

SFP-faktor vifter 1.98 kW/m³/s

(62)

A.5.2.2. Tiltak 1: Tak: U-verdi = 0,30

Energibudsjett

Levert energi til bygningen (beregnet)

Dekning av energibudsjett fordelt på energikilder

Energikilder Romoppv. Varmebatterier Varmtvann Kjølebatterier Romkjøling El. spesifikt

El. 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Olje 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Gass 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Fjernvarme 0,0 kWh/m² 24,9 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 12,3 kWh/m² Biobrensel 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² Varmepumpe 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Sol 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Annen 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m²

Sum 0,0 kWh/m² 24,9 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 12,3 kWh/m²

Årlige utslipp av CO2

(63)

Kostnad kjøpt energi

Energivare Energikostnad Spesifikk energikostnad

1a Direkte el. 0 kr 0,0 kr/m²

1b El. til varmepumpesystem 0 kr 0,0 kr/m²

1c El. til solfangersystem 0 kr 0,0 kr/m²

2 Olje 0 kr 0,0 kr/m²

3 Gass 0 kr 0,0 kr/m²

4 Fjernvarme 138663 kr 31,9 kr/m²

5 Biobrensel 0 kr 0,0 kr/m²

6. Annen energikilde 0 kr 0,0 kr/m²

7. Solstrøm til egenbruk -0 kr -0,0 kr/m²

Årlige energikostnader, sum 1-7 138663 kr 31,9 kr/m²

Solstrøm til eksport 0 kr 0,0 kr/m²

Netto energikostnad 138663 kr 31,9 kr/m²

Årlig energibudsjett

1b Ventilasjonsvarme 66,9 %

Vifter 32,6 %

3b Pumper 0,4 %

Totalt netto energibehov, sum 1-6 161882 kWh

6b Ventilasjonskjøling (kjølebatterier) 0 kWh

6a Romkjøling 0 kWh

5 Teknisk utstyr 0 kWh

4 Belysning 0 kWh

3b Pumper 697 kWh

3a Vifter 52829 kWh

2 Varmtvann (tappevann) 0 kWh

1b Ventilasjonsvarme (varmebatterier) 108355 kWh

1a Romoppvarming 0 kWh

(64)

4 Fjernvarme 100,0 %

Totalt levert energi, sum 1-7 184884 kWh

6. Annen energikilde 0 kWh

5 Biobrensel 0 kWh

4 Fjernvarme 184884 kWh

3 Gass 0 kWh

2 Olje 0 kWh

1c El. til solfangersystem 0 kWh

1b El. til varmepumpesystem 0 kWh

1a Direkte el. 0 kWh

(65)

Varmetapsbudsjett (varmetapstall)

Varmetap yttervegger 8,7 % Varmetap tak 13,5 %

Varmetap gulv 22,3 %

Varmetap kuldebroer 13,2 %

Varmetap infiltrasjon 20,3 %

Varmetap ventilasjon 22,0 %

Totalt varmetapstall 0,68 W/m²K

Varmetapstall ventilasjon 0,15 W/m²K

Varmetapstall infiltrasjon 0,14 W/m²K

Varmetapstall kuldebroer 0,09 W/m²K

Varmetapstall glass/vinduer/dører 0,00 W/m²K

Varmetapstall gulv på grunn/mot det fri 0,15 W/m²K

Varmetapstall tak 0,09 W/m²K

Varmetapstall yttervegger 0,06 W/m²K

(66)

Månedlig netto energibehov

1a Romoppvarming 1b Ventilasjonsvarme Tappevann

Vifter 3b Pumper 4 Belysning 5 Teknisk utstyr 6a Romkjøling 6b Ventilasjonskjøling 0

3380 6760 10140 13520 16900 20280 23660 27040 30420 33800 [kWh]

(67)

Månedlig varmebalanse

Romoppvarming

Varmegjenvinner (ventilasjon) Ventilasjonsvarme (varmebatterier) Varmtvann

Vifter (ventilasjon) Belysning Teknisk utstyr Personer Sol

Romkjøling (lokal kjøling) Ventilasjonskjøling (kjølebatterier) Infiltrasjon (luftlekkasjer)

Ventilasjon

Transmisjon (bygningskropp) -50000

-40000 -30000 -20000 -10000 0 10000 20000 30000 40000 50000 [kWh]

(68)

A.5.2.3. Tiltak 2: Etasjeskiller U-verdi 0,25

Energibudsjett

Dekning av energibudsjett fordelt på energikilder

Energikilder Romoppv. Varmebatterier Varmtvann Kjølebatterier Romkjøling El. spesifikt El. 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² Olje 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² Gass 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² Fjernvarme 0,0 kWh/m² 16,9 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 12,3 kWh/m² Biobrensel 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² Varmepumpe 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² Sol 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² Annen 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² Sum 0,0 kWh/m² 16,9 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 0,0 kWh/m² 12,3 kWh/m²

Årlige utslipp av CO2
