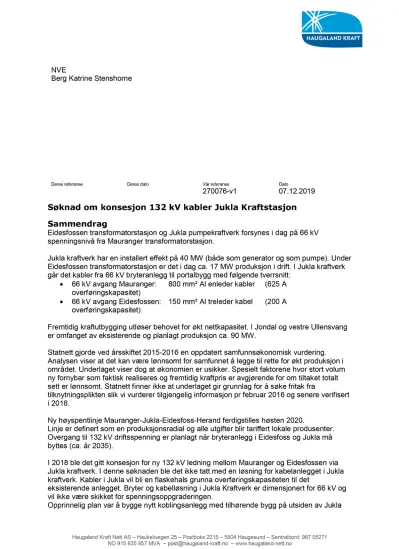

Søk n a d o m k o n se s j o n 1 3 2 k V k a b l e r Ju k l a K r a f t s t a s j o n Sa m m e n d r a g
Eidesfossen transformatorstasjon og Jukla pumpekraftverk forsynes i dag på 66 kV spenningsnivå fra Mauranger transformatorstasjon.
Jukla kraftverk har en installert effekt på 40 MW (både som generator og som pumpe). Under Eidesfossen transformatorstasjon er det i dag ca. 17 MW produksjon i drift. I Jukla kraftverk går det kabler fra 66 kV bryteranlegg til portalbygg med følgende tverrsnitt:
66 kV avgang Mauranger: 800 mm² Al enleder kabler (625 A overføringskapasitet)
66 kV avgang Eidesfossen: 150 mm² Al treleder kabel (200 A overføringskapasitet)
Fremtidig kraftutbygging utløser behovet for økt nettkapasitet. I Jondal og vestre Ullensvang er omfanget av eksisterende og planlagt produksjon ca. 90 MW.
Statnett gjorde ved årsskiftet 2015-2016 en oppdatert samfunnsøkonomisk vurdering.
Analysen viser at det kan være lønnsomt for samfunnet å legge til rette for økt produksjon i området. Underlaget viser dog at økonomien er usikker. Spesielt faktorene hvor stort volum ny fornybar som faktisk realiseres og fremtidig kraftpris er avgjørende for om tiltaket totalt sett er lønnsomt. Statnett finner ikke at underlaget gir grunnlag for å søke fritak fra
tilknytningsplikten slik vi vurderer tilgjengelig informasjon pr februar 2016 og senere verifisert i 2018.
Ny høyspentlinje Mauranger-Jukla-Eidesfoss-Herand ferdigstilles høsten 2020.
Linje er definert som en produksjonsradial og alle utgifter blir tariffert lokale produsenter.
Overgang til 132 kV driftsspenning er planlagt når bryteranlegg i Eidesfoss og Jukla må byttes (ca. år 2035).
I 2018 ble det gitt konsesjon for ny 132 kV ledning mellom Mauranger og Eidesfossen via Jukla kraftverk. I denne søknaden ble det ikke tatt med en løsning for kabelanlegget i Jukla kraftverk. Kabler i Jukla vil bli en flaskehals grunna overføringskapasiteten til det
eksisterende anlegget. Bryter og kabelløsning i Jukla Kraftverk er dimensjonert for 66 kV og vil ikke være skikket for spenningsoppgraderingen.
Opprinnelig plan var å bygge nytt koblingsanlegg med tilhørende bygg på utsiden av Jukla
kraftverk.
Haugaland Kraft Nett AS søker om anleggskonsesjon på 2 stk. nye 132 kV kabler til erstatning for dagen 66 kV kabler. Kablene går fra endemast linje og inn i Jukla kraftverk (portalbygg) og videre til eksisterende bryteranlegg. Koblingsbilde blir uendret fra dagens koblingsbilde.
Det omsøkte 132 kV nettanlegget omfatter følgende:
2 stk. nye 3x1x1600 mm2 PEX 132 kV kabel fra endemast og inn til eksisterende bryterrom i portalbygg. Ca. 450 meter. (kapasitet 147 MVA)
Kontaktinformasjon:
Konsesjonssøker: Haugaland Kraft Nett AS Adresse:
Haukelivegen 25, 5529 Haugesund Org.nr.: 915 635 857
Firma Haugaland Kraft Nett
AS Jøsok Prosjekt AS Jøsok Prosjekt AS
Kontaktperson: Vidar Sagen-Roland Kjetil Riseth Hegglid Sigurd Henjum Halsnes
Tlf: 97 55 60 07 97 30 68 24 97 30 68 43
Mail: Vidar.sagen-
Kjetil.hegglid@Josok- prosjekt.no
Sigurd.halsnes@Josok- prosjekt.no
Anleggsfasen
Ingen endring i forhold til opprinnelig plan.
Begrunnelse for tiltaket
Jukla kraftverk ble bygd i 1974 og leverer produksjon ut på 66 kV. I forbindelse med utbygging av flere kraftverk i Jondals - området og et stadig større behov for å kunne overføre kraften ut, oppgraderer Haugaland Kraft Nett (HKN) linja Mauranger – Jukla – Eidesfossen. Den blir bygget som en 132 kV linje, men vil bli driftet på 66 kV inntil alle komponenter i anlegget er dimensjonert for 132 kV
systemspenning. 66 kV bryteranlegg er i dag plassert inne i kraftstasjon. Ved bruk av dagens løsning vil kabler inn i kraftstasjon bli en flaskehals.
Hva det søkes om
Det søkes her om å legge 2 stk. nye 3x1x1600 mm2 PEX 132 kV kabel fra endemast og via portalbygg til eksisterende bryterrom i kraftstasjon. Ca. 450 meter.
Anleggskonsesjon: I medhold i lov 21.06.1990 nr.50 «Energiloven» §3-1 søkes det om anleggskonsesjon for anlegget beskrevet i søknad.
Konsesjoner som påvirkes av tiltaket
Referansenummer til eksisterende anleggskonsesjon for dagens 66 kV ledninger/jordkabler:
NVE 200205164-3
Referansenummer til overføring av konsesjon fra Statnett til Haugaland kraft nett AS:
201307373 (201709863)
Fremdriftsplan
HKN ønsker å starte utbedring og ferdigstilling av arbeidet Q2 og Q4 i 2020. Oppstart kan bli
forskjøvet med tanke på når snøen forsvinner og en kommer frem til området. HKN er allerede godt i gang med utbyggingen av linjen mellom Mauranger og Eidesfossen. Det er av felles interesse mellom SK og HKN at utbedringene ved kraftverket vil bli gjort samtidig som planlagte utkoblinger i forbindelse med bygging av de nye ledningene. Dette vil redusere nedetid for eksisterende kraftprodusenter.
Beskrivelse og spesifikasjon av konsesjonssøkt tiltak
Oversikt over dagens system.Jukla kraftverk befinner seg i Kvinnherad kommune i Hordaland.
Løsningen går ut på å erstatte dagens 2 stk oljefylte 66 kV kabelsett med 2 stk 132 kV kabelsett bestående av PEX – kabler. De to 132 kV kabelsettene vil bli omtrent like lange som dagens jordkabler men få et større kabeltverrsnitt.
De nye 132 kV kablene forlegges fra dagens 66 kV anlegg gjennom tunell og ut til portalbygget, derfra går kablene videre til endemast for linje. På det meste av denne
strekningen ligger dagens kabler i en kabelkulvert, se bilde under. Det er imidlertid ikke plass til de to nye jordkablene oppi denne kabelkulverten.
Oljekabel er forlagt i kulvert.
En mulig løsningen blir å legge en av de nye jordkablene oppi den gamle kabelkulverten, for deretter å etablere en ny kabelkulvert oppå den gamle for så å legge den andre kabelen oppi denne.
De to 132 kV kablene vil få følgende tverrsnitt:
66(132) kV avgang Mauranger: TSLF 3 x 1 x 1 600 mm² Al (kapasitet 147 MVA)
66(132) kV avgang Eidesfossen: TSLF 3 x 1 x 1 600 mm² Al (kapasitet 147 MVA) Ovennevnte overføringskapasitet på 147 MVA er ved 66 kV driftsspenning. Ved
oppgradering til 132 kV spenning vil kapasiteten dobles til 290 MVA.
Termisk overføringskapasitet i de to oljetrykkskablene i Jukla kraftverk er oppgitt av SK Mauranger (MVA – verdier ved 66 kV spenning):
- 66 kV jordkabel Jukla – Eidesfossen (3x150 mm2 Al) 200 A / ca. 22,8 MVA - 66 kV jordkabel Jukla – Mauranger (3x1x800 mm2 AL) 625 A / ca. 71,4 MVA
Det er litt uvisst om kablene ligger fullt og helt i sand eller delvis i luft i disse kabelkulvertene.
SK har meldt at gassmålinger av eksisterende 66 kV jordkabler antyder at kablene er dårlige.
Kabler ble regenerert i 2016 og estimert levetid er fra 10-15 år.
Det er allerede gitt konsesjon for utskifting av luftledningen mellom Mauranger og
Eidesfossen, men 66 kV jordkablene i Jukla kraftverk var ikke tatt med i denne søknaden.
Arbeidet med utskifting av 66 kV ledningene og bygging av ny 132 kV ledning hadde oppstart vår 2019 og vil være ferdig høsten 2020.
Enlinjeskjema over dagens anlegg er vedlagt i vedlegg 1 (unntatt offentligheten).
Vedlegg 4 for kabeltrase fra endemast og inn til portalbygg.
Oljekabler i Jukla Kraftverk.
Totalt omsøkes det dermed: - 450 m 132 kV jordkabler med tverrsnitt 1600 mm2
Demontering av oljekabler - Gjennomføring
De to eksisterende 66 kV jordkablene fra 66 kV bryteranlegg og ut til portalbygg omsøkes fjernet før nye 66 kV eller 132 kV jordkabler kan forlegges.
Før tiltaket påbegynnes lager HKN en egen arbeidsplan som skal beskrive hvordan oljetrykkskablene og oljen i kablene skal behandles under demontering av kablene.
Ved demontering av 66 kV oljetrykkskabler må følgende tiltak gjennomføres:
Tømming av omfyllingssand i kabelkulvert med slamsuger
Fjerning av olje i kabelanlegg
Demontering av eksisterende kabelanlegg (kablene kuttes i passe lengder og transporteres ut)
HKN tar selv hånd om både midlertidig lagring og bortkjøring av olje (til godkjent mottak for spillolje) og kabel. I denne prosessen vil HKN følge aktuelle forskrifter for håndtering av miljøfarlig avfall og sikre at man ikke får oljelekkasjer til omliggende natur blant annet Markjelkevatnet.
Andre vurdere alternativ
Det må på plass en løsning for å hindre at Jukla kraftverk blir en flaskehals for det fremtidige overføringssystemet mellom Mauranger, Eidesfossen og videre til Herand. Det er vurdert flere alternativer for systemet og det er flere utfordringer med område som anlegget er plassert i som ligger til grunn for valgt løsning. Grunnet snømengder og stengte
veiforbindelser vinterstid er det ikke vurdert å benytte seg av et utendørsanlegg, da dette ikke vil være mulig å gjennomføre på en sikker og god måte.
Det er vurdert flere løsninger for hvordan best utforme anlegget:
- Bruk av eksisterende bryterrom inne ved kraftverket for bryteranlegg.
- Bruk av eksisterende portalbygg ved Jukla for bryteranlegg.
- Bruk av eksisterende tunnelnisje ca. 50 m inne i fjellet
Eksisterende bryterrom inne ved kraftverket (450 m inn i fjellet) er for lite til å kunne romme et nytt 132 kV bryteranlegg. Videre er flere løsninger for portalbygget vurdert, men den aktuelle plasseringen i andre etasje på bygget er for liten til å romme et 132 kV bryteranlegg.
Portalbygget vil da kreve omfattende oppgradering for å øke gulvareal og takhøyde for å få plass til bryteranlegget, samt montere traverskran for å gjøre det funksjonelt med tanke på vedlikehold og eventuell utskifting. Ved utbygging av anlegget vil en også koble fra
ledningene som gjør at Jukla kraftverk ikke får produsert noe under store deler av oppgraderingsperioden. Disse faktorene samt mye usikkerhet knyttet mot tilstanden til bygget gjør til at en ser på portalbygget som en ugunstig løsning.
Bruk av en eksisterende tunnelnisje er også blitt vurdert. Da det trengs omfattende utbedring av nisjen for å kunne bli tatt i bruk, samt at nisjen er plassert ca. 50 meter inn i fjellet. Det er vurdert som en ugunstig løsning både systemmessig og teknisk. Statkraft har også vurdert om dette rommet skal bli tatt i bruk ved backup eller romme fremtidig trafo ved utvidelse og som gjør dette til en ugunstig plassering, da det vil hindre muligheten for bruk av nisjen til formålet den ble bygget for.
Etablering av et nytt bygg ved siden av portalbygget blir derfor sett på som den beste tekniske løsningen, men vurdert for dyr.
Enlinjeskjema over vurderte alternativer er vedlagt i vedlegg 2 og 3 (unntatt offentligheten).
Forhold til landskapsvernområde
Området som anlegget vert etablert på er kontrollert for mulige konflikter ved bruk av www.kulturminnesok.no og www.naturbase.no
Det ble ikke funne noen områder som er i konflikt med der ny kabel blir plassert.
Sikkerhet og beredskap
Skredkart fra NGI
Som en kan se på kartet befinner eksisterende portalbygg og planlagt kabel seg i
skredområde. Det er ikke blitt registrert noen skred i det aktuelle område siden kraftverket ble bygget i 1974. Ikke aktuelt for kabelprosjekt.
Elektromagnetiske felt
Det er ingen bygg eller boliger i nærheten av anlegget som omsøkt. Det blir derfor sett på som ikke relevant å utføre magnetfelt beregninger for denne endringen.
Forholdet til beredskapsforskriften
I henhold til beredskapsforskriften plikter HKN å sikre de elektriske anleggene etter hvilken klasse de hører hjemme i. Det skal da sendes inn en egen separat melding til NVE om hvilken klasse anleggseier vurderer anleggene til å høre hjemme i:
«Melding om sikring av konsesjonspliktige anlegg» til NVE etter beredskapsforskriftens § 5- 9, 1. ledd – jf § 5-2 Klasser.
Eier og driftsforhold
Haugaland Kraft Nett AS vil ikke endre driftsbilde ved utskifting av kabler i Jukla kraftstasjon.
Haugaland Kraft Nett AS skal eie og drifte 132 kV kabelanlegg fra 132 kV luftlinjer på utsiden av Jukla og inn til portalbygget til Jukla kraftverk. Ca. 450 m.
Radial fra Mauranger transformatorstasjon dekker Jondal sitt kraftbehov som i tunglast er på ca. 4 MW. Det er også mulig med reserve over 22 kV i tunglast og Eidesfoss kraftstasjon har magasin og ca. 24 timer reservekapasitet.
Retter og grunneiere
Statkraft (SK) eier alt av grunn som blir berørt av utbedringen. Det vil utarbeides en avtale mellom HKN og SK for den aktuelle utbyggingen. Det er derfor ikke behov for å søke ekspropriasjonstillatelse eller forhåndstiltredelse.
Anleggsfasen
Under anleggsfasen vil all transport foregå på allerede eksisterende veier frem til Jukla kraftverk.
Miljøplan og avbøtende tiltak
Ved detaljprosjektering av omsøkte tiltak som grunnlag for anleggsarbeid vil det bli utarbeidet en SHA-plan i samsvar med arbeidsmiljøloven og arbeidstilsynets retningslinjer. I tillegg vil NVE vurdere om det er behov for å utarbeide egen MTA-plan eller om MTA plan for linjeprosjekt kan brukes/utbedres. Denne miljøplanen inkluderer tiltak mot blant annet støy og forurensning i byggetiden, avfallshåndtering og rehabilitering av terrengskader.
Kostnader
Tabell viser kostnadsoverslag for omsøkt tiltak.
Kostnadsoverslag
Post Alt 1
132 kV jordkabel, 1600 mm² Al, to kabelsett 1,3 MNOK
132 kV kabelendeavslutninger 1,2 MNOK
Montering av kabel i eksisterende og ny kabelkanal 1,0 MNOK Demontering av oljetrykkskabler, inkl tømming av olje 1,0 MNOK
Planlegging og administrasjon, ca 10 % 0,5 MNOK
Drifts – og vedlikehold, 0,5 % pr år 0,4 MNOK
Kapitaliserte mertap i kabler x) -
Sum kostnader 5,4 MNOK
Haugaland Kraft Nett ved Vidar Sagen-Roland
