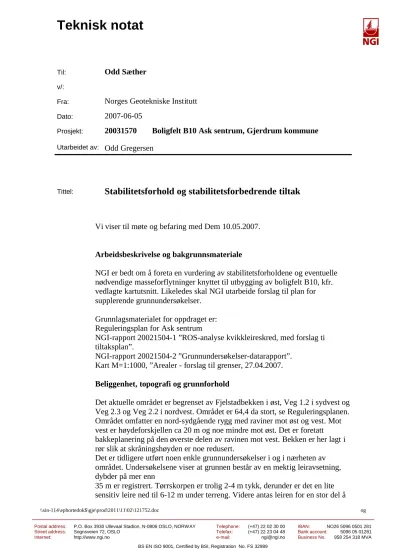

Teknisk notat
\\sin-114\ephortedok$\gje\prod\2011\11\02\121752.doc og
Postal address: P.O. Box 3930 Ullevaal Stadion, N-0806 OSLO, NORWAY Telephone: (+47) 22 02 30 00 IBAN: NO26 5096 0501 281
Street address: Sognsveien 72, OSLO Telefax: (+47) 22 23 04 48 Bank account: 5096 05 01281
Internet: http://www.ngi.no e-mail: [email protected] Business No. 958 254 318 MVA
BS EN ISO 9001, Certified by BSI, Registration No. FS 32989
Til: Odd Sæther
v/:
Fra: Norges Geotekniske Institutt
Dato: 2007-06-05
Prosjekt: 20031570 Boligfelt B10 Ask sentrum, Gjerdrum kommune
Utarbeidet av: Odd Gregersen
Tittel: Stabilitetsforhold og stabilitetsforbedrende tiltak
Vi viser til møte og befaring med Dem 10.05.2007.
Arbeidsbeskrivelse og bakgrunnsmateriale
NGI er bedt om å foreta en vurdering av stabilitetsforholdene og eventuelle nødvendige masseforflytninger knyttet til utbygging av boligfelt B10, kfr.
vedlagte kartutsnitt. Likeledes skal NGI utarbeide forslag til plan for supplerende grunnundersøkelser.
Grunnlagsmaterialet for oppdraget er:
Reguleringsplan for Ask sentrum
NGI-rapport 20021504-1 ”ROS-analyse kvikkleireskred, med forslag ti tiltaksplan”.
NGI-rapport 20021504-2 ”Grunnundersøkelser-datarapport”.
Kart M=1:1000, ”Arealer - forslag til grenser, 27.04.2007.
Beliggenhet, topografi og grunnforhold
Det aktuelle området er begrenset av Fjelstadbekken i øst, Veg 1.2 i sydvest og Veg 2.3 og Veg 2.2 i nordvest. Området er 64,4 da stort, se Reguleringsplanen.
Området omfatter en nord-sydgående rygg med raviner mot øst og vest. Mot vest er høydeforskjellen ca 20 m og noe mindre mot øst. Det er foretatt bakkeplanering på den øverste delen av ravinen mot vest. Bekken er her lagt i rør slik at skråningshøyden er noe redusert.
Det er tidligere utført noen enkle grunnundersøkelser i og i nærheten av området. Undersøkelsene viser at grunnen består av en mektig leiravsetning, dybder på mer enn
35 m er registrert. Tørrskorpen er trolig 2-4 m tykk, derunder er det en lite sensitiv leire ned til 6-12 m under terreng. Videre antas leiren for en stor del å
bestå av sensitiv/kvikk leire. I skråninger og raviner kan dybden til sensitiv leire være mindre, kanskje 4-6 m.
Stabilitetsforhold
Det er tidligere foretatt risiko – og sårbarhetsanalyse (ROS-analyse) av det aktuelle området, NGI-rapport 20021504-1. Resultatet av analysen er at området i dag har en middels sannsynlighet for skred (middels faregrad).
Analysen viste også at gjennomføringen av reguleringsplanen for dette området vil ha en positiv effekt på stabilitetsforholdene. Den positive effekten skyldes at planen forutsetter oppfylling i ravinene for anlegg av veier og gangveier.
Det foreligger ikke tilstrekkelige data om grunnen til å foreta beregninger av stabilitetsforholdene i området. Erfaringene fra stabilitetsberegningene på naboområdet B9 tilsier at det kan bli nødvendig å foreta noe mer oppfylling i ravinene enn det som kreves for anlegg av veier og gangveier. Dette vil trolig først og fremst gjelde for ravinen mot vest. Lukking av bekken på den nederste delen kan her bli nødvendig.
Tatt i betraktning av at det er kvikkleire i grunnen og at det skal anlegges boliger, er det en forutsetning at de stabilitetsmessige forholdene er
tilstrekkelig gode, både gjennom hele anleggsperioden og permanent. NVEs
”Retningslinjer for planlegging og utbygging i fareområder langs vassdrag”
legges til grunn til grunn for stabilitetsvurderingene.
Det utføres stabilitetsanalyser på grunnlag av supplerende grunnundersøkelser for vurdering av behov for stabiliserende tiltak.
Eventuelle stabilitetsforbedrende tiltak må gjennomføres i sin helhet før de øvrige anleggsarbeidene påbegynnes.
Setningsforhold
Det ventes ikke at oppfyllingen vil medføre vesentlige konsolideringssetninger (langtidssetninger) i den underliggende leiren. Egensetningene i selve
fyllingen vil imidlertid kunne bli store, avhengig av måten fyllingen legges ut på.
Teknisk notat Prosjektnr: 20031570
Boligfelt B10 Ask sentrum, Gjerdrum kommune Dato: 2007-06-05
Rev:
Rev. dato:
Stabilitetsforhold og stabilitetsforbedrende tiltak Side: 3
\\sin-114\ephortedok$\gje\prod\2011\11\02\121752.doc og
ut lagvis og komprimeres. Beskrivelse av rørlegging, og krav til oppfyllingen utarbeides før anleggsarbeidene påbegynnes.
Dersom fyllmassene legges ut uten strenge krav til kvalitet, vil det oppstå terrengsetningene både på kort og lang sikt. Setningene vil bli uakseptabelt store for alle typer konstruksjoner. Slike områder vil kun være egnet for grøntarealer og lignende, funksjoner hvor det ikke stilles krav til
terrengoverflatens beskaffenhet.
Supplerende grunnundersøkelser
Det foreslås utført supplerende grunnundersøkelser (sonderinger, CPTU, og måling av poretrykk) for å kontrollere stabilitetsforholdene i den sydvestre delen av området, se vedlagte kartutsnitt. Likeledes foreslås utført sonderinger lenger nord på området for kartlegging av kvikkleirens utbredelse. Til sammen omfatter boreprogrammet 5 dreietrykksonderinger, 1 CPTU-boring og
installering av 2 poretrykkmålere. Avhengig av resultatene av undersøkelsene kan det bli aktuelt å utvide boreprogrammet noe.
Kontroll og oppfølging
Gjennomføringen av prosjektet kan innebære masseforflytningsarbeider av et visst omfang. For å unngå ras i anleggsperioden er det helt nødvendig at arbeidene utføres etter utarbeidede retningslinjer. For å sikre at retningslinjene blir fulgt, må det gjennomføres en geoteknisk kontroll av utførelsen. Likeledes er det viktig at det utføres kontroll av utleggingen av eventuelle
kvalitetsfyllinger for å sikre et tilfredsstillende resultat.
Konklusjoner
Geoteknisk sett vil området kunne bebygges som forutsatt i reguleringsplanen.
Dette vil trolig betinge gjennomføring av stabiliserende planeringsarbeider, inkludert lukking av bekken mot vest. Planeringsarbeidene vil ventelig få et vesentlig mindre omfang enn tilfellet var på B9.
Vedlegg: Kartutsnitt m/boreprogram
