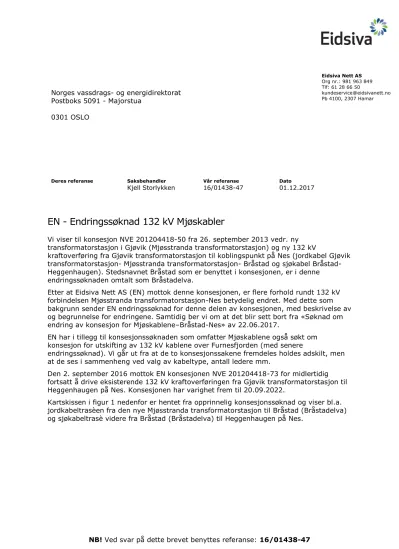

EN - Endringssøknad 132 kV Mjøskabler

Eidsiva Nett AS Org nr.: 981 963 849 Tlf: 61 28 66 50

[email protected] Pb 4100, 2307 Hamar

Norges vassdrags- og energidirektorat Postboks 5091 - Majorstua

0301 OSLO

Deres referanse Saksbehandler Vår referanse Dato

Kjell Storlykken 16/01438-47 01.12.2017

EN - Endringssøknad 132 kV Mjøskabler

Vi viser til konsesjon NVE 201204418-50 fra 26. september 2013 vedr. ny transformatorstasjon i Gjøvik (Mjøsstranda transformatorstasjon) og ny 132 kV

kraftoverføring fra Gjøvik transformatorstasjon til koblingspunkt på Nes (jordkabel Gjøvik transformatorstasjon- Mjøsstranda transformatorstasjon- Bråstad og sjøkabel Bråstad- Heggenhaugen). Stedsnavnet Bråstad som er benyttet i konsesjonen, er i denne endringssøknaden omtalt som Bråstadelva.

Etter at Eidsiva Nett AS (EN) mottok denne konsesjonen, er flere forhold rundt 132 kV forbindelsen Mjøsstranda transformatorstasjon-Nes betydelig endret. Med dette som bakgrunn sender EN endringssøknad for denne delen av konsesjonen, med beskrivelse av og begrunnelse for endringene. Samtidig ber vi om at det blir sett bort fra «Søknad om endring av konsesjon for Mjøskablene–Bråstad-Nes» av 22.06.2017.

EN har i tillegg til konsesjonssøknaden som omfatter Mjøskablene også søkt om konsesjon for utskifting av 132 kV kablene over Furnesfjorden (med senere

endringssøknad). Vi går ut fra at de to konsesjonssakene fremdeles holdes adskilt, men at de ses i sammenheng ved valg av kabeltype, antall ledere mm.

Den 2. september 2016 mottok EN konsesjonen NVE 201204418-73 for midlertidig fortsatt å drive eksisterende 132 kV kraftoverføringen fra Gjøvik transformatorstasjon til Heggenhaugen på Nes. Konsesjonen har varighet frem til 20.09.2022.

Kartskissen i figur 1 nedenfor er hentet fra opprinnelig konsesjonssøknad og viser bl.a.

jordkabeltrasèen fra den nye Mjøsstranda transformatorstasjon til Bråstad (Bråstadelva) og sjøkabeltrasè videre fra Bråstad (Bråstadelva) til Heggenhaugen på Nes.

Figur 1 Trasè for tidligere omsøkte 132 kV trase Mjøsstranda- Bråstadelva- Heggenhaugen (Nes)

Beskrivelse av ny omsøkt løsning

Ny trase for de nye 132 kV kablene over Mjøsa hovedløp (Mjøskablene) er vist i vedlegg 1.

Fra nye Mjøsstranda transformatorstasjon vil de nye 132 kV jordkablene gå i samme trasè som i den opprinnelige konsesjonssøknaden frem til Engelandsodden. Kablene vil følge gang/sykkelveg langs RV 4 og blir lagt i samarbeid med Gjøvik kommune som skal skifte ut VA-anlegg på deler av strekningen. En mer detaljert kartskisse for strekningen er vist i vedlegg 2.

Fra Engelandsodden legges sjøkabler i ny trase over Mjøsa til Tangnesvika på Nes i Ringsaker kommune. Fra nytt ilandføringspunkt ved Tangnesvika legges jordkabler i svakt hellende terreng mellom fylkesveg 82 og innmark frem til Tangnes nordre der jordkablene blir koblet til eksisterende 132 kV linjen mot Nes transformatorstasjon. Det er ikke synlig fjell i trasèen, som er vist mer detaljert i vedlegg 3. Trasèen vil i stor grad følge eksisterende lavspenttrasè, og eksisterende lavspent luftlinje kables der det er felles grøftetrasè.

På Gjøvik siden er kabelstrekningen fra Mjøsstranda transformatorstasjon til Engelandsodden 0,7 km, mens tilsvarende lengde på trasèen fra Mjøsstranda transformatorstasjon til Bråstadelva i opprinnelig søknad var 2,9 km. Dette gir en redusert lengde for jordkabeltrasèen på Gjøvik siden på 2,2 km.

Ny sjøkabel fra Engelandsodden til Tangnesvika vil være 2,45 km lang, noe som er en økning på 0,45 km ift. traselengden på 2,0 km fra Bråstadelva til Heggenhaugen i opprinnelig søknad.

På Nes ville den nye sjøkabelen i opprinnelig søknad bli tilkoblet 132 kV linjen ved eksisterende ilandføringspunkt ved Heggenhaugen. Når vi nå planlegger nytt

ilandføringspunkt ved Tangnesvika, må det legges ny 132 kV jordkabel videre herfra i 0,85 km til nytt tilkoblingspunkt til 132 kV linjen ved Tangnes nordre. Her monteres kabelstativ og støttestativ for overgang fra kabel til luft. Figur 2 nedenfor viser hvordan et kabelstativ med stativ for føring i bakkant kan se ut (bildet viser ikke aktuell 132 kV linje og mast).

Figur 2 Eksempel på kabelstativ og stativ for føringer for overgang kabel/luftlinje Linjedelen med ett strekk på 250 meter tilbake til Heggenhaugen beholdes da dette blir den mest gunstige løsningen mht. endemast og forankringsmast. Muffehus og kabelstativ ved det gamle ilandføringspunktet ved Heggenhaugen demonteres.

Både ved Tangnesvika og Engelandsodden vil hver av de 7 lederne i sjøkabelen skjøtes en til en mot jordkabelen som går mot henholdsvis Mjøsstranda transformatorstasjon og 132 kV linjen ved Tangnes nordre.

Samlet trasèlengde jordkabel-sjøkabel vil være 900 meter kortere med ilandføringspunkt på Engelandsodden og Tangnesvika i forhold til Bråstadelva- Heggenhaugen (4,0 km mot 4,9 km). I vedlegg 4 er vist kartskisse der tidligere omsøkt trasè Mjøsstranda

transformatorstasjon-Bråstadelva-Heggenhaugen er vist som grønn, stiplet linje.

I opprinnelig konsesjon er det gitt tillatelse til å bygge et gassisolert innendørs bryteranlegg med 4 bryterfelt og et reservefelt med nominell spenning 132 kV i

Mjøsstranda transformatorstasjon. Et av disse bryterfeltene vil utrustes for tilkobling av de 7 enlederkablene fra Engelandsodden.

For omsøkte trasè for jordkabler er det få grunneiere som blir berørt. Dette gjør det enklere mht. saksbehandling og inngåelse av avtale.

I samlet vurdering av de to trasèalternativene, er den nå omsøkte trasèen klart å foretrekke. Dette innebærer legging av jordkabler fra Mjøsstranda transformatorstasjon til Engelandsodden, sjøkabler over Mjøsas hovedløp til Tangnesvika og jordkabler herfra og opp til eksisterende 132 kV linje ved Tangnes nordre.

Begrunnelse

I gitt konsesjon (NVE 201204418-50) er ilandføringspunktet for sjøkablene på Gjøvik siden lokalisert til området ved utløpet av Bråstadelva, sør for eksisterende

ilandføringspunkt nord for Bråstad. Området mellom ilandføringspunktet og RV4 er definert som fritidsområde med eldre og nylig etablert fritidsbebyggelse. På deler av tidligere planlagt kabeltrasè er det fylt på jordmasse og planert ut og etablert nye næringsområder. Dette gjør tidligere omsøkte trasè lite tilgjengelig. Trasèen for kablene fra ilandføringspunktet ved Bråstadelva og opp til RV4 er delvis utsatt for utrasing, noe som vil være mer kostnadskrevende ved etablering og som også kan påvirke kablenes levetid.

Ved å flytte planlagt ilandføringspunkt ytterligere mot sør, unngås konflikt med

grunneiere ved Bråstadelva og nyetablert/planlagt aktivitet i området. Endringen vil også

være positiv mht. omdømme og forventet saksbehandlingstid. Ved Engelandsodden vil det kun være en grunneier å forholde seg til.

Bakgrunnen for at ny sjøkabel i tidligere konsesjonssøknad skulle legges fra Bråstadelva til eksisterende ilandføringspunkt ved Heggenhaugen, var den relativt korte avstanden over Mjøsa mellom disse punktene.

EN har innhentet opplysninger om bunnforholdene i Mjøsa for de alternative

trasèløsningene. Utenfor eksisterende ilandføringspunkt ved Heggenhaugen på Nes siden er det fare for utrasing. Dette vil gi økte forlegningskostnader og vil kunne påvirke kablenes levetid. Ved Bråstadelva er det rundt elvemunningen fare for utrasing med sedimentavsetninger.

Ut fra undersøkelsene anbefales strekningen Engelandsodden-Tangnesvika for de nye 132 kV kablene i Mjøsas hovedløp.

Tidligere omsøkte kabeltrasè fra Mjøsstranda transformatorstasjon til Bråstadelva følger i stor grad RV4. Det foreligger langsiktige planer om ombygging av RV4, og risikoen vil være stor for at jordkabelen på denne strekningen blir berørt av flytteplikten etter Veglovens bestemmelser. Ved å flytte ilandføringspunktet for sjøkablene fra Bråstadelva til Engelandsodden, blir strekningen langs RV4 redusert med 1,8 km (fra 2,5 km til 0,7 km).

Ved opprinnelig søknad måtte jordkablene bores gjennom RV4 med 90 graders vinkel på trasèen ved Bråstadelva. Dette fordi Gjøvik kommune ikke tillater at undergang til RV4 benyttes for kabling. Denne løsningen vil være kostnadskrevende og ikke være gunstig mht. kablenes levetid.

På en 530 meter lang strekning sørover langs RV4 fra Bråstadelva vil det være utfordringer med legging av ny jordkabel. Dette pga. riksvegens bærelag. Det må etableres OPI-kanal på eksisterende grunn med overfylling av masser. Anleggsarbeidet vil kreve bruk av kjørebanen med trafikkdirigering. Området er også flomutsatt, noe som vil kunne påvirke kablenes levetid. Ved å flytte ilandføringspunktet lenger sør til

Engelandsodden unngås disse utfordringene.

Med utgangspunkt i nytt ilandføringspunkt ved Engelandsodden på Gjøvik siden, peker Tangnesvika seg ut som det mest gunstige ilandføringspunktet på Nes siden. Dette med hensyn til både lengde på selve sjøkablene og de gunstige forhold for

jordkabelforbindelse fra Tangnesvika til 132 kV linjen ved Tangnes nordre.

Ved å velge Tangnesvika som ilandføringspunkt på Nes i stedet for eksisterende punkt ved Heggenhaugen, vil det bli vesentlig reduksjon i utkoblingstiden når ny kabel skal kobles til 132 kV linjen. Etablering av kabelstativ og støttestativ samt forberedelse av tilkobling kabel/luft kan skje med spenning på linjen. I opprinnelig konsesjonssøknad var ilandføringspunktet ved Heggenhaugen beholdt. Dette ville medført utkobling av 132 kV linjen under hele skjøteprosessen, noe som ville kunne påvirke overføringsforholdene fra Valdres i tillegg til redusert forsyningssikkerhet til Nes.

Nytt ilandføringspunkt ved Tangnesvika vil også gi friere tilgang til de gamle sjøkablene mellom Heggenhaugen og Bråstad dersom det på et senere tidspunkt skal utføres tilstandskontroll på kablene eller at det ev. blir besluttet at de skal fjernes.

Det vil bli tatt endelig avgjørelse på behandling av de gamle sjøkablene over Mjøsas

hovedløp og Furnesfjorden i samråd med Fylkesmannen.

Type kabel

I opprinnelig konsesjon ble det i punkt 3 «Kraftoverføringer i Gjøvik og Ringsaker

kommuner i Oppland og Hedmark fylker» gitt rett til å bygge og drive en ca. 2,1 km lang sjøkabel fra koblingspunkt på Bråstad til koblingspunkt på Nes, med nominell spenning 132 kV og tverrsnitt 3x1x1600, type TSLF.

Sjøkabelforbindelsene som det nå søkes om å legge og drive skal hver bestå av 7 stykk 145/132 kV AC kabler, der hvert sett (med 3 kabler hver) skal overføre 550 A, dvs 1100 A samlet. Kablene som skal benyttes er XLPE kabel, og skal designes for 40 års levetid og 230 m vanndyp og tilfredsstille normer som minimum iht IEC 60840 og Cigrè TB632.

Som nevnt ovenfor vil den nye trasèen for 132 kV kablene gå fra Engelandsodden på Gjøvik siden til Tangnesvika på Nes.

Ved valg av kabeltype tas det hensyn til REN Sjøkabelberedskap AS som EN er en del av.

I avtalen er det standardisert på noen få tverrsnitt. Det vil imidlertid være fullt mulig å benytte andre kabler i tillegg til de som er standard i beredskapsavtalen. Dette krever at vi har tilgjengelig overgangsskjøter som passer mht. ledermateriale og

kabeldimensjon/tverrsnitt. På den måten kan kablene på beredskapslageret benyttes ved kabelfeil.

For kabelen mellom Mjøsstranda transformatorstasjon og ilandføringspunktet ved Engelandsodden legges jordkabel av typen 7x1x400 mm2 TSLF, med lengde 0,7 km.

Samme type kabel, 7x1x400 mm2 TSLF, legges 0,85 km fra ilandføringspunktet ved Tangnesvika til ny endemast i 132 kV linjen ved Tangnes nordre.

Kostnader

Stipulerte kostnader som omfattes av tiltakene i endringssøknaden er:

132 kV jordkabel Mjøsstranda tr.stasjon- Engelandsodden Kr 7 400 000 132 kV jordkabel Tangnesvika- Tangnes nordre Kr 5 600 000 132 kV sjøkabel Engelandsodden- Tangnesvika

(inkl. ilandføring, legging og materiell)

Kr 95 000 000

SUM Kr 108 000 000

Stipulerte kostnader for tidligere omsøkte trasè Mjøsstranda-Bråstadelva-Heggenhaugen:

132 kV jordkabel Mjøsstranda tr.stasjon- Bråstadelva Kr 19 360 000 132 kV sjøkabel Bråstadelva- Heggenhaugen

(inkl. ilandføring, legging og materiell)

Kr 92 500 000

SUM Kr 111 860 000

Ut fra de stipulerte kostnadene vil det nye alternativet med ilandføringspunkt ved

Engelandsodden og Tangnesvika være kr 3 860 000 lavere i forhold til tidligere alternativ med sjøkabler mellom Bråstadelva og Heggenhaugen.

Forhold til overliggende nett

EN har hatt dialog med NVE vedrørende alternative løsninger for reinvestering av eksisterende Mjøskabler. I hovedsak er det utvidet Mjøsring som har blitt nærmere vurdert. Dette er ingen god løsning mht. investeringskostnader og ikke minst en adskillig lengre gjennomføringstid.

Statnett har langsiktige planer om en ny Vardal transformatorstasjon. En slik stasjon vil redusere viktigheten av Mjøskablene. Dette ligger imidlertid langt frem i tid og EN kan ikke vente på en slik løsning for å opprettholde nødvendig drift i regionalnettet.

Ut fra disse vurderingene anses det ikke å være reelle alternativer til reinvestering av 132 kV Mjøskablene som omhandles i denne endringssøknaden.

Berørte grunneiere

Ved Engelandsodden er den eneste berørte grunneier Gjøvik kommune, og ilandføring av sjøkablene, skjøting og videre trasè for jordkablene er avklart med kommune.

Fra Tangnesvika til Tangnes nordre er det også i hovedsak en berørt grunneier.

Grunneier for de berørte eiendommene med gnr/bnr 670/1 og 670/3 er Christen

Kollstad. Planlagt kabeltrase er avklart mot denne grunneieren. I tillegg søkes det inngått minnelig avtale for eiendommen gnr/bnr 670/11 tilhørende Mette Brantzeg.

I store deler av trasèen for planlagt 132 kV jordkabel er det i dag lavspent luftstrekk.

Luftstrekket vil bli kablet når ny 132 kV kabel blir lagt. De berørte grunneierne stiller seg positiv til omsøkte tiltak der kabling av luftstrekket inngår i tiltaket.

Frist for idriftsettelse av nye kabler

Iht. planene for gjennomføring av prosjektet og ut fra tidligere konsesjonsbehandling ber vi om at det gis frist for idriftsettelse av de nye Mjøskablene til utgangen av 2020. Frist for idriftsettelse bør samordnes med utskifting av 132 kV kablene over Furnesfjorden.

Med vennlig hilsen Eidsiva Nett AS Tone Bleken Rud Seksjonsleder Plan

Dokumentet sendes uten underskrift. Det er godkjent i henhold til interne rutiner.

Vedlegg:

Kartskisser vedlegg 1- 4.pdf Kopimottakere:

Solveig Willgohs, Norges vassdrags- og energidirektorat

,
