KOMMUNE
Fylkesmannen i Sogn og Fjordane”, ; QM ._ ,
Miljøvemavdelinga ' .
Njøsavegen 2 , fill/'
6863 LEIKANGER [tp [:2fl5’»?
Efkcl,b’__ . ,
69% ,...-,,-.l.ll-.. ”M..--*
Vår ref. Dykkar ref. Arkiv Dato:
16/648-11 K2-P00 15.11.2017

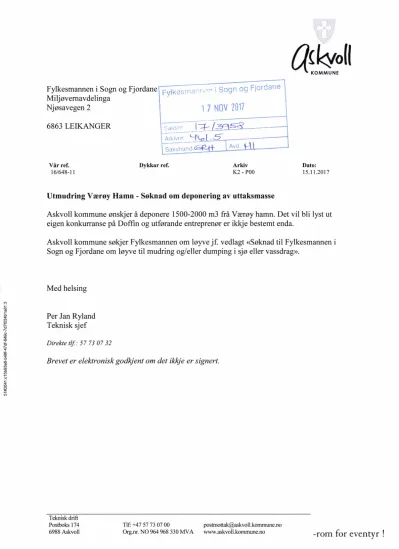

Utmudring Værøy Hamn - Søknad om deponering av uttaksmasse
Askvoll kommune ønskjer å deponere 1500—2000 m3 frå Værøy hamn. Det vil bli lyst ut eigen konkurranse på Doffin og utførande entreprenør er ikkje bestemt enda.
Askvoll kommune søkjer Fylkesmannen om løyve jf. vedlagt «Søknad til Fylkesmannen i Sogn og Fjordane om løyve til mudring og,/eller dumping i sjø eller vassdrag».
Med helsing
Per Jan Ryland Teknisk sjef
Direkte tlf: 57 73 07 32
Brevet er elektronisk godkjent om det ikkje er signert.
Teknisk drifi
Postboks 174 Tlf: +47 57 73 07 00 [email protected]
6988 Askvoll Org.nr. NO 964 968 330 MVA www.askvoll.kommune.no
—rom for eventyr !
51 #2643101 5b93a6-b48f-47df—8490-7d7f034b‘l 381 25
Skjema: versjon 2 (jan. 2013)
Søknad til Fylkesmannen i Sogn og Fjordane om løyve til mudring ogleller dumping i sjø eller vassdrag
Søkjar skal nytte KLlF-rettleiar TA2960 (Veileder for håndtering av sedimenter) og dei her tilviste rettleiarar for utarbeiding av søknad og eigen vurdering av undersøkingar, prøvetakingar, overvaking og eigenkontroll.
Graving i ureina sediment og dumping av muddermassar, lausmassar og stein i sjø eller vassdrag, skal vurderast etter ureiningslova. For mudring og dumping frå skip o.l., gjeld reglane i kapittel 22 i
"Forskrift om begrensning av forurensning (ureiningsforskrifta)”. Mudring og dumping frå skip må alltid ha løyve frå Fylkesmannen før tiltak kan setjast i verk, medan tilsvarande aktivitet frå land må ha løyve når det gjeld store tiltak eller når massane kan vere ureina.
Søknad skal sendast til: Fylkesmannen i Sogn og Fjordane, Njøsavegen 2, 6863 Leikanger, eller på epost til: fmsf ost lkesmannenno
Det skal betalast gebyr til staten for behandling av søknader etter ureiningslova mfforskr'rfter.
Storleiken på gebyret vert fastsett i eige vedtak etter reglane i kapittel 39 i ureiningsforskrifta. I kurante saker som må sendast på høyring, må ein rekne minst 6 veker sakshandsamingstid, i større saker normalt 4 — 6 månader.
Merk? Skjemaet er '?åstfi Du gärtil neste utfyiiingsboks ved å trykke TAB—testen. Treng du endre noko [ skjemaet, opnar du det ved å klikke på symbolet ”lås” (må hente frå ”Altemativ for WORD”-menyen. )
1. Opplysningar om ansvarleg søkjar
1.1 Namn, adresse m.v. Telefon (verksemd)
Namn pä verksemda GODKJENT FORETAK Gateadresse ...
Postadresse .. . ...
Postnr., stad ... Telefon (kontaktperson)
Kontaktpersonjar .. . . E-post verksemd: ...
E-post kontaktperson ..
Foretaksnr. (org.nr)... Bedriftsnr. (eigar) ...
1.2 Namn, adresse m.v. utførende verksemd om annen enn søk'ar) Telefon (verksemd) Namn på verksemda
Gateadresse ...
Postadresse ...
Postnr., stad ... Telefon (kontaktperson)
Kontaktperson/ar E-post verksemd ...
E-post kontaktperson ..
Foretaksnr. (org.nr). . Bedriftsnr. (eigar).
51 #2644161 5b9336-b48f-47df-849c-7d7f034b1 a81 :6
2-
2.1
2.2
2.3
2.4
2.5
3-
3.1
3.2 3.3
3.4
3.5 3.6
3.7
3.8
Tiltak
Søknaden gjeld:
[XI Mudring fra fartøy l:] Graving fra land E] Avfall fra produksjon på land
E
Dumping pa botn 1:] Utfyllingisjøkart [l Anna, (ev. vedlegg):Føremål:
IE Gjenteke mudring/graving E] Førstegongs tiltak [I Privat bryggelbättilkomst E] Privat [:I Off. fellesanlegg/smabathamn [] Brygge/tilkomsttor næring
fellesanlegglsmabathamn
I:] Farlei [] Overskotsmasse fra land [:1 Anna off. infrastruktur (vedlegg):
Massen kjem frå (omtal ev. ivedlegg) Vedlegg nr. [:
E
Grabbmudring D Sugemudring [:l Graving fra lekter I:] Graving fra land I:] Masse fra land l] AnnaOmsøkt metode for plassering av masse (omtal ev. i vedlegg) ... Vedlegg nr. :]
Dumping i sjø [:l Dumping i ferskvatn I:] Sjøkantdeponi
E
Fyllmasse på land I:] Avlallsdeponi [:l Anna Planlagt tidsperiode for tiltaket.... 2017Område kor masse er omsøkt fjerna
Namn på lokaliteten... Vørøy Hamn
Areal (m2 eller km?) 1500m2
Botndjupførtiltaket... .... 4-7m _
Botndjup etter omsøkt tiltak 7 m
UTM-midtpunkt av areal Vest-øst Sør-nord
UTM-koordinatar. (sonebelte 32V) ... 271560 6805388 Mengde masse planlagt fjerna 1500—2000m3
(m3) (ev. ivedlegg)
Utrekna vekt (tonn) av masse 3000-4500 planlagt tjema (ev. i vedlegg)
Legg ved kart
Tal kartvedle Kva 3 er kartet/karta
3 Mudringsområde, Områder for" dumping/utlegging, Protiltegninger Omtal botntilhøve (ev. i vedlegg) Sand, stein, tjell (se tiltaksplan)
Omtal natur/miljøverdiar og Sandig sjøbunn med tang og tare. Fiskerihavn. (Se andre brukerinteresser som kan tiltaksplan, Vedlegg 1)
verte omfatta av tiltaket
(ev. ivedlegg) .
Omtal ev. andre installasjonar. Ingen kjente installasjoner eller kulturminner etc. (Se røyr. kablar, marine kulturminne. tiltaksplan, Vedlegg 1)
vrak osb. i området (ev. i vedlegg)
Omtal ev. andre tidlegare eller Utslipp fra båthavn og fiskemottak (Se tiltaksplan, eksisterande kjelder til utslepp Vedlegg 1)
(ureining) i området
(ev. i vedlegg) ...
2
51#26451615b93a6-b48f-47df—8490-7d7f034b1a81 :7
3.9 3.10
3.11
3.12
3.13
3.14
3.15
4-
4.1
4.2
4.3
4.4
4.5
Ønskt metode fortransport av massar (ev. i vedlegg) Lekter (Se tiltaksplan, Vedlegg 1) Prøvetaking av botnsediment (Legg ved omtale av prøvetaking,
prøvetakingsstader, tal prøver og blandprøver, karakterisering av sediment (TOC, TS, komfordeling, lukt, farge osb.),
andre kjemiske analyser) Vedlegg nr. Vedl.1
Reknearket TA2802 for risikovurdering av ureina sediment
(Gjeld store tiltak) Vedlegg nr. Vedl.1
Påvist funn av:
Kvikksølv (Hg) Bly (Pb) Kobbar (Cu)
Krom (Cr) Kadmium (Cd) Sink (Zn)
Nikkel (Ni) PAH TBT
pCB Andre miljøgifter
Omtal aktuelle avbøtande tittak "Miljøgrabb", Turb, overv. m/stopp, lenser mm. v/akutte (ev. i vedlegg) utslipp (Se tiltaksplan, Vedlegg 1)
Tiltaksmål (Se tiltaksplan, Vedlegg 1 )
(ev. i vedlegg)
Dykkar plan for overvaking av (Se tiltaksplan. Vedlegg 1) vatn, spreiing av masse og
sluttkontroll (ev. i vedlegg)
Dykkar plan for informasjon og Informasjonsmøte med lokalbefolkning, brukere av indre medverknad lokalt hamn og eiere av tilgrensende næringsvirksomhet.
(ev. i vedlegg)
Legg ved miljøgiftbudsjett (T A2817) (gjeld store tiltak) , . , ,, Vedlegg nr, [13
Område kor dumping/utfylling er ønskt
Namn på lokaliteten ... S og N for molo Værøy Hamn Areal (m2 eller km?) ... 450 og 850 m2 (Vedl. 2)
Botndjup før tiltaket ... 9-15m og 15-20m (Vedl. 2) MW
Botndjup etter omsøkt tiltak .. ... 10-1 Sm og 15—20m (Vedl. 2)
UTM-midtpun kt av areal Vast-est Sør-nord
UTM-koordinater, [sonebelle 32V) . , .. Sedim.: 271586 Sedim.: 6805447 Stein: 241589 Stein: 6805520 Mengde masse planlagt fjema Sedim.: <1000, Stein: <1000
(m3) (ev. ivedlegg)
Utrekna vekt (tonn) av masse Sedim.: <1800, Stein <2500 planlagt fjerna (ev. i vedlegg)
Legg ved kart
Tal kartvedlegg Kva s ner kartet/karta
3 Mudringsområde, Områder for dumping/utlegging, Profiltegninger Omtal botntilhøve (ev. i vedlegg) Sandig sjøbunn (stedvis forurenset, VS) og steinfylling
3
51#2646:c15b93a6—b48f-47df-8490-7d7f034b1a81:8
4.6
4.7
4.8
4.9
4.10
4.11
4.12
4.13
4.14
5.1
5.2
Omtal natur/miljøverdier og Sandig sjøbunn er dokumentert forurenset i stasjon VS.
andre brukerinteresser som kan Stein dumpes på/ved eksisterende molo på stein og fjell.
verte omfatte av tiltaket (Se tiltaksplan, Vedlegg 1) (ev. i vedlegg)
Omtal ev. andre installasjonar, Ingen kjente installasjoner eller kulturminner etc. (Se røyr, kabler, marine kulturminne, tiltaksplan, Vedlegg 1)
vrak osb. i området (ev. i vedlegg)
Omtal ev. andre tidlegare eller Ingen kjente installasjoner eller kulturminner etc. (Se eksisterande kjelder til utslepp tiltaksplan, Vedlegg 1)
(ureining) i området (ev. i vedlegg)
Prøvetaking av botnsediment (Legg ved omtale av prøvetaking, prlvetakingsstader, tel prøver og blandprøver, karakterisering av sediment (TOC, TS, kornfordeling, lukt, farge osb.),
andre kjemiske analyser) Vedlegg nr. Vedl.1
Reknearket TA2802 for risikovurdering av ureina sediment
(Gjeld store tiltak) Vedlegg nr. Vedl.1
Påvist funn av:
Kvikksølv (Hg) Bly (Pb) Kobber (Cu)
Krom (Cr) Kadmium (Cd) Sink (Zn)
Nikkel (Ni) PAH TBT
PCB Andre miljøgifter
Omtal aktuelle avbøtende tiltak Turbiditetsovervåkning med stopp (ev. i vedlegg)
Tiltaksmål Vedl. 1
(ev. i vedlegg)
Dykkar plan for overvaking av Vedl. 1 vatn, spreiing av masse og
sluttkontroll (ev. i vedlegg)
Dykkar plan for informasjon og lnfonnasjonsmøte med lokalbefolkning, brukere av indre medverknad lokalt hamn og eiere av tilgrensende næringsvirksomhet.
(ev. i vedlegg)
Legg ved miljøgiftbudsjett (TA2817) (gjeld store tiltak) Vedlegg nr. E
Handsaming etter anna lowerk og samfunnsøkonomiske verknadar
Omtal ev. kontakt med andre Kommunen er tiltakshaver. Kystverket styresmakter (kommu nen,
fiskeriinteresser, Kystverket, Sjøfartsmuseet (Bergen) (ev. i vedlegg)
Legg ved vedtak etter plan- og bygningslova, eller uttale frå kommunen
4
51936471015b93a6-b48f-47df-8490-7d7f034b1£18119
og ev. andre offentlege organ
Vedlegg nr. E
5.3 Grei ut kva for positive eller Tiltaket bidrar til videre drift ved lokal næringsvirksomhet negative samfunnsøkonomiske
verknader omsøkt aktivitet kan føre til (ev. i vedlegg)
6. Underskrift Stad:
gym
Ansvarleg underskrift:
7. Oversikt over vedlegg
Nr. Innhald
1 UTDYPING AV INNSEILING TIL Vl-ERØYHAMN
MILJØTEKNISK DOKUMENTASJON MED TILTAKSPLAN 2 Kartgrunnlag:
Tegn VH_001 Mudn'ngsområde Tegn VH_002 Område for dumping Tegn VH_003 Ny Sjøbunn ved utdyping
5
Tal sider
37 3
51 #2649101 5b93a6—b48f-47df-8490-7d7f034b1 a8‘l :1 1
rep0001.docx 2015-10-05
RAPPORT
OPPDRAGSNUMMER: 21608001
UTDYPING AV INNSEILING TIL V/ERØYHAMN
MILJØTEKNISK DOKUMENTASJON MED TILTAKSPLAN
fm 1 1 00""!to
02.09.2016
SWECO
ARNT OLAV HAØYA
Sweco
SWECO %
ASKVOLL KOMMUNE
PER JAN RYLAND
51#26501c15b93a6-b48f—47df-8490-7d7f034b1a81 :12
repoOO1.docx 2015-10-05
SWECO %
Sammendrag
Askvoll kommune ønsker å utdype innseiling og viktige kaifronter ved Værøy fiskerihavn.
Området er regulert til havn og næring. Utdypningen vil bidra til å sikre videre
næringsvirksomhet i området. Arbeid omfatter mudring av sedimenter og dumping av disse. Tiltaket omfatter anslagsvis 2000m3 med in-situ sediment, stein og fjell.
Det er utført en Trinn 1 risikovurdering og tilstandsklassifisering av sedimentene. De samme massene er risikovurdert for helsebaserte tilstandsklasser forjord (mhp. alternativ med gjenbruk på land). Sedimentene ansees i dag å være rene i den ytre delen av tiltaksområdet (stasjon VS3 og VS4), mens området inn mot indre havn viser
tilstandsklasse 3—4 (stasjon VS1, V82, V85). Stasjon V85 er plassert utenfor ytre kai med vanndyp 9 m, her er det en renne som skrår mot dypere vann. Risikovurdering (trinn 1) og tilstandsklassifisering ansees å være konservativ da innhold av organisk karbon (TOC) i sedimentene er anslagsvis fire ganger høyere enn innhold i anvendt klassifisering;
videre er innhold av finstoff (silt og leirfraksjon) anslagsvis 10% av de sandige sedimentene.
Vurdering av miljørisiko i anleggsfasen, opprettholdelse av eksisterende sjøbunn og erosjonsrisiko for deponert sediment tilsier at det er mest hensiktsmessig å dumpe sedimentene øst for ytre kai. Sedimentene bør legges ut med splittlekter. Dette alternativet vil opprettholde dagens seilingsdyp i øst for ytre kai og de mest forurensede sedimentene kan dekkes av rene(re) sedimenter. Steinmaterialet anbefales dumpet på moloens ytre steinfylling (vanndyp
15-20
m) alternativt kan sediment og stein legges ut på vanndyp 9—12 m øst for ytre kai. Ny sjøbunn øst for ytre kai bør ha vanndyp på >9 m.Miljøteknisk vurdering åpner for et alternativ der masser fra utdypningen tas på land og mellomlagres eller anvendes på eksisterende industriområde.
l tiltaksplanen er anbefalt gjennomføring vurdert og beskrevet i forhold til krav, anbefalte løsninger samt kontroll og dokumentasjon. Selve anleggsfasen vil generelt omfatte:
1. Tilrigging med tilhørende riggplass
2. Kontroll av eksisterende kaier og tilgrensende bygg (mhp. tilstand og mulige skader som følge av anleggsarbeidet)
Oppmåling av sjøbunn (før og etter mudring samt før og etter sprenging) 4. Miljømudring av sedimenter med dumping eller ilandføring og mellomlagring av
disse.
Sprenging av fjell og opplasting av stein for dumping eller ilandføring
Ferdigstilling med oppmåling av sjøbunn og kontroll av kaier og tilgrensende
bygg-
Mudringsarbeidene vil omfatte oppmåling av sjøbunn før og etter mudring samt før og etter fjellsprenging under vann. Eksisternde kartgrunnlag er fra Sjøkartverketet fra
2009
og har koordinatsystem/datum UTM32/wgs84(euref89) med vert. ref. nivå:
sjøkartnull(LAT). Kartene er ikke godkjent for navigasjon. Kartgrunnlag på land har vertikalt referansenivå NN2000.Innholdsfortegnelse
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamn\08 rapportefi01 rapporter\21608001_verayhamn_rev0.docx
51 #2651 :c1 5b93a6-b48f-47df—849C—7d7f034b1 a81 .‘ 1 3
rep0001.docx 2015410-05
1 Innledning 1.1 Bakgrunn
1.2 Miljømål og tilstand 1.3 Om området og tiltaket 2 Målsetning
3 Prøvetaking og analyse
4 RESULTATER
4.1 Prøvebeskrivelse
4.2 Analyseresultater med klassifisering
4.2.1 Overskridelse av grenseverdier for sedimenter (Trinn1 risikovurdering) 4.2.2 Overskridelse av normverdier for jord
4.3 Vurdert miljørisiko 4.3.1 Førtiltak
4.3.2 Under tiltaket 4.3.3 Etter tiltaket 4.4 Samlet vurdering
5 Tiltaksplan 5.1 Formål og omfang
5.2 Omsøkt tiltak med vurdering av alternativer 5.3 Fremdriftsplan
5.4 Kontroll og avbøtende tiltak 5.5 Overvåkning
5.6 Sluttveritisering
6 REFERANSER
7 VEDLEGG
Vedlegg 1—1 og 1-2. Kartgrunnlag.
Vedlegg 2—1 til 2-3. Resultat fra risikovurdering og tilstandsklassifisering Vedlegg 3. Analyserapport fra Eurofins AS
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamn\08 rapporler\01 rapporterX21608001—værøyhamn—rev0docx
SWECO %
[x)—x—x—X
5
13
13 13 14 14 14 15
15
17 17 18 19 19 20 20 21 22
51fl26521015b93216-b48f—47df-8490-7d7f034b1a81:14
rep0001.docx 2015-10-05
SWECO %
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamn\08 rapporter\01 rapponer\21608001_vaarzyhamn_rev0.docx
51#2653:c15b93a6-b48f—47df—8490-7d7f034b1a81.15
repoOO1‘docx 2015—10-05
1
1.1
1.2
SWECO %
Innledning
Askvoll kommune ønsker å utdype innseiling og viktige kaifronter ved Værøy fiskerihavn (vedlegg 1-1). Arbeidet vil medføre mudring- og sprengningsarbeid og massene skal dumpes ved foten av eksisterende molo eller et annet egnet område.
Sweco Norge AS bistår med tiltaksplan og mudringssøknad. Denne rapporten inneholder:
.
Miljøteknisk sedimentundersøkelse med tilhørende trinn 1 risikovurdering og tilstandsklassifisering (sediment og jord). Tiltaksplan
Oppdraget er organisert med Per Jan Ryland som oppdragsansvarlig hos Askvoll kommune. Sweco Norges prosjektleder er Karel Grootjans.
Sedimentprøver er samlet av Aquadykk AS fra Førde ved Kjell Rune Flatejord.
Kjemiske analyser er utført av Eurofins AS.
I oppdraget er eksisterende kartgrunnlag fra Sjøkartverketet fra 2009 benyttet med koordinatsystem/datum UTM32/wgs84(euref89) og vertikalt referansenivå Sjøkartnull (LAT). Kartene er ikke godkjent for navigasjon. Kartgrunnlag på land har vertikalt referansenivå NNZOOO.
Bakgrunn
Virksomhetene i Værøy Hamn har behov for en ny seilingsdyp på 6-7 meter ved kaiene.
Utdypingen utgjør et areal på anslagsvis 1100 m2. Det skal fjernes sandige sedimenter og fjell.
Masseoverskudd fra tiltaket skal flyttes lenger ut i dypere vann ved innseilingen eller til sjøbunn på/ved eksisterende molo. Anslåtte in situ volum for disse massene er ca. 2000 m3.
Miljømål og tilstand
Prosjektet har følgende miljømål:
. Utdypningen skal bidra til renere sjøbunn i tiltaksområdet. Under anleggsarbeidene skal tiltaket anvende metoder og rutiner som begrenser utslipp av miljøgifter og partikler fra mudring og sprengningsarbeider. Utslipp skal ikke ha vesentlig negativ virkning på vannkvalitet, naturmiljø eller helse. Støy fra virksomheten skal ikke ha negativ virkning på nærmiljøet.
. Dumping av sediment og stein skal gjøres i område(r) hvor marint miljø vil reetableres og hvor det ikke er risiko for spredning av forurensede sedimenter.
I området er det ikke tidligere utført miljøtekniske undersøkelser. Det er ikke
naturvernområder eller registrerte kulturminner i influensområdet. I forbindelse med utført prøvetaking foreligger det videodokumentasjon av sjøbunnen.
Eksisterende molo består av steinfylling med fyllingsfot ned mot 25 meter.
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamn\08 rapporterl01 rapporterl21608001—værøyhamn—rev0docx
51#2654:c‘l 5b93a6-b48f—47df-8490~7d7f034b1a81 :16
rep0001 .docx 2015-10-05
.
SWECO %
1.3
2(33)
Om området og tiltaket
Tiltaksområdet utgjør innseiling til Hamna med tilhørende kaier for større båter (figur 1).
Tiltaket omfatter en utdyping til vanndyp på seks eller syv meter. ltiltaksområdet består sjøbunnen i de grunneste områdene av fjell og stein med noe løsmasser.
l
de dypere områdene består sjøbunnen av sandige sedimenter over fjell. Ved utdyping til seks til syv meter forventes mye av ny sjøbunn å bestå av fjell. Nordvest for tiltaksområdet har Værøyrenna en vanndyp mot 50 meter. Sydøst for tiltaksområdet har den indre delen av Hamna et vanndyp på tre til fire meter.— (Q . '
”;, " ,? ,- s. ‘ *
Figur 1. Oversiktsbi/de med stedsangive/se (kilde: Norgeskan). Angitt utdypingsområde (polygon) dekker anslagsvis 1100m2. Dumpested øst for ytre kai og nord for molo er angitt med grå sirkel.
Alternativ plassering av masser om deler aller all masse tas på land er angitt med grønn sirkel.
Arealer på land kan ved behov anvendes til å mellomlagre forurensede sedimenter.
Arealene er regulert til industriformål og ligger henholdsvis syd for og nord for tiltaksområdet. Tilgrensende bebyggelse er knyttet til lokal industri og fiskerivirksomhet.
RAPPORT 02.09.2016
HAO p'\134\21608001 ulmuddring Værøy hamn\08 rapporten01 rapporterl21608001—værøyham n_revO docx
51#2655:c‘l 5b93a6-b48f—47df—8490-7d7f034b1 a81 :17
repoOO1.docx 2015-10-05
SWECO %
Ut fra dagens arealanvendelse ansees det som tilstrekkelig å vurdere økologisk risiko samt estimere miljørisiko knyttet til gjennomføring av tiltaket og avhending av massene.
Båttrafikken i tiltaksområdet holder generelt en lav hastighet. Propellerosjon vil i dag medføre oppvirvling av sedimenter. Etter at tiltaket er gjennomført vil sjøbunnen i stor grad bestå av fjell eller rene sedimenter.
Tiltakshaver ønsker å dumpe sandige sedimenter og sprengstein i sjøen nord for
eksisterende molo (figur 1). Alternativt kan massene dumpes lenger uti dypere vann (> 9 meter) ved innseilingen.
l
den grad massene ønskes anvendt på land, eller mådeponeres på land, kan de mellomlagres/gjenbrukes på planerte områder nord eller syd for tiltaksområdet (figur 1).
3(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamnlOB rapporter\01 rapporter\21608001_vaerayhamn_rev0.docx
51#2656:c‘l 5b93a6-b48f-47df-8490-7d7f034b1a81 :18
repoOO1.docx 2015—10—05
SWECO å
2 Målsetning
Miljøundersøkelsen skal være grunnlag for en overordnet tiltaksplan og søknad om mudring/utdyping og avhending av masser. Undersøkelsen dokumenterer dagens miljøteknisk tilstand i sedimentene og visualiserer sjøbunn med videoopptak fra dykkerundersøkelse.
Undersøkelsen er en miljøteknisk kartlegging med Trinn 1 risikovurdering og
tilstandsklassifisering i henhold gjeldene veiledere fra Miljødirektoratet henholdsvis for sedimenter og jord (Klif 2011, Klif 2012).
Tiltaksplanen beskriver gjennomføring av tiltak med tilhørende vurderte risikomomenter og anbefalte kontrollrutiner.
4(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamn\08 rapporter\01 rapporteri21608001—værøyhamn—rev0docx
51#2657:c‘l 5b93a6-b48f-47df—8490-7d7f034b1381 :19
repoOO1.docx 2015-10-05
3
3.13.2
3.3
SWECO %
Prøvetaking og analyse Målsetning
Sedimentene var forventet å bestå av sandige sedimenter. Prøvetaking utføres av dykker og representerer miljøtilstand i sediment dyp 0 til 10 cm i områder med sandige
sedimenter. Området dokumenteres med videopptak.
Representative prøver tas fra to stasjoneri det dypeste området (angitt av tiltakshaver) og tre stasjoner langs sidene av utdypingsområdet. Prøvene tas ved angitt prøvepunkt.
Prøvene merkes entydig og sjøbunnen dokumenteres med gode observasjoner og foto/video. Vanndyp angis fra sjøkart (forutsetter at posisjonering er nøyaktig).
Prosedyre for hvert prøvetakingsstasjon
Det tas fotodokumentasjon (eller video) av sjøbunn ved hvert prøvetakingspunkt. I tillegg blir følgende data samlet:
Posisjon: Ved nøyaktig posisjonering angis dato, posisjon, vanndyp og vannstand.
Prøvemerking: Angis på kart som VS1, V82, osv. Der det tas ut flere glass/bokser/poser merk med VS1-2; dato angis.
Prøvetaking: Primært tas det ut kjerner (vedlagt 40 mm rør) som samles i oversendte glass (alternativt anvendes "spade”). Glassene må minimum være 50% fulle. På hver stasjon tas det primært prøveri 3-4 representative punkter. Om det tas ut kjerner på >10 cm, ta om mulig ut den nederste 5 cm i egen pose. Angi hvordan prøven er tatt og hvilke sediment dyp den representerer.
Beskrivelse av sjøbunn ved stasjon: Type sediment, liv på bunnen, andel fjell og stein samt skrot beskrives. Dykker kan anvende videodokumentasjon.
Leveranse: Prøvene sendes til Sweco. Skriv en kort generell beskrivelse av lokale forhold (foto av kaien samt hver stasjon) og en beskrivelse av hver stasjon med henvisning til foto samt en kort beskrivelse av utførtjobb. Prøvene skal vurderes og beskrives av en erfaren miljøgeolog. Kjemiske og fysiske parametere skal analyseres av en akkreditert laboratorium. Det analyseres på de parametere som inngåri standard sediment analyser.
Utført prosedyre
Dykkerteamet opererte fra land. Prøvene ble tatt nær avtalte posisjoner. Det var god sikt og videoopptak fra prøvetakingsområdet viser bunnforhold og deler av
kaikonstruksjonene.
Anvendt prøvetakingsmetode ble tilpasset lokale bunnforhold. Grove sedimenter medførte at det ble anvendt et kort 40 mm rør til innsamling og 1 liters prøveglass til å transportere prøvematerialet. Områder med grus og steinholdig materiale ble ikke prøvetatt. Prøvebeskrivelse og vurdering er utført av Sweco ved miljøgeolog Arnt Olav Håøya.
5(33)
RAPPORT 02.09.2016
HAO p'\134\21608001 ulmuddring Værøy hamnXOB rapportertOt rapportert21608001—værøyhamn—rev0docx
51#26581015b93a6-b48fl47df—849c-7d7f034b12181:20
rep0001.docx 2015-10-05
SWECO å
3.4 Kjemisk analyse
Sedimentene er i henhold til gjeldene retningslinjer (Klif 2011) og analysert for innhold av finstoff, organisk karbon, metaller, PAH, PCB? og TBT. Resultatene er vurdert som en Trinn 1 risikovurdering (Klif 2011). Prøvene ble analysert ved et akkreditert laboratorium (Eurofins AS).
6(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamnXOB rapporten01 rapportert21608001—værøyham n_rev0.docx
51 #26591c1 5b93a6—b48f—47df-849c-7d7f034b1 a81 :21
rep0001.docx 2015-10-05
SWECO å
4 RESULTATER
4.1 Prøvebeskrivelse
Under prøvetakingen var det rolige bølgeforhold og god sikti sjøen. Det ble ikke påvist skrot på sjøbunnen og det var ingen indikasjon på forurensning ut fra lukt eller visuell unormal misfarging i sedimentene.
Sediment prøvene (VS1-5) er kort beskrevet i tabell 1 og vist i figur 2. Prøvestasjonene er plassert som angitt i kartframstilling i figur 3. Bildeutklipp fra video er angitt i figur 4 og vist i bilder i figur 5-11, det er her også referert til prøvetakingsstasjonene. Stasjonen VS5 (vanndyp 9 m) ligger utenfor tiltaksområdet og ved alternativt dumpeområde for sandig sediment.
Alle prøver er sandige. Prøvene fra stasjonene som ligger nær indre havn (VS1 og V82) og kai eller nær ytre kai (V85), har mørk grå farge. Fargen indikerer sulfidreduserende forhold i sedimentet. Stasjonene som ligge lenger ut i tiltaksområdet og henholdsvis langs kai og sentralt i innseilingen (V83 og VS4) har lys grå farge. Fargen indiker at det er oksygen til stede i sedimentet. Analysene har vist at organisk innhold er relativt likt i prøvene. De mørke prøvene utsettes trolig ikke for vesentlig ”omrøring" som følge av erosjon fra propell, bølger eller tidevannsstrøm.
Tabell 1 . Beskrivelse av sedimentprøver. Foto av prøvene er vist i bilde 1 . Stasjoner og koordinater er vist i figur 1.
Stasjon, _ Vanndypl Prøvebeskrivelse
år Sedimentnivå
VS1, 5,0m /O-1O cm Mellomsand med noe grov sand. Mørk grå farge som følge
2016 av reduserende forhold.
V82, 5,5m / 0-10 cm Mellomsand med noe grov sand. Mørk grå farge som følge
2016 av reduserende forhold. , , ,,
V83, L LSK,—Sm / 0-10 cm L
' '
Grov sand med mellomsand og noe grus. Grå farge stedvis2016 med noe brunskjær (oksiderende forhold)
VS4, 6,0m / 0-10 cm Mellomsand med finsand med noe grov sand. Lys grå farge
2016 (oksiderende forhold)
VSS, 9,0m I 0-10cm , Mellomsand med fmsand med noe grov sand. Mørk grå
2016 farge som følge av reduserende forhold.
Stasjonen ligger utenfor tiltaksområdet og ved alternativt dumpeområde sandig sediment.
7(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamn\08 rapportert01 rapporterl21608001—værøyhamn—rev0docx
51#2660:c15b93a6-b48f-47df-8490-7d7f034b1381 22
repoOO1 docx 2015—10-05
SWECO %
få" eurofins
"vr-"l
"a'-:?" eurofins
PIM13
"å: .
x. eurofins $ eurofins
"R'. R a
' Prøven?
nag/5 IE suv-6,7
Dalocyi-fy ”' "5' "J(,v
‘35: eurofins
""I! :;
/
Figur 2 Sedimentprøver fra stasjon VS1 til V85.
8(33)
RAPPORT 02.09.2016
HAO p,\134\21608001 utmuddring Værøy hamn\08 rapporter\01 rapponefiZ‘l608001_vaerayhamn_rev0.docx
51 #2661 :C1 5b93a6-b48f-47df-8490-7d7f034b1 a81 23
rep0001 docx 2015-10-05
,”- / /
VS1. ., . "
61°18' 55,328" N4° 43' 53.886"E 4 43 55915 E /
Figur 3. Tiltaksområde med angitte koordinatfestede prøvetakingeétasjoner.
W,
V85.61° 18' 57.073" N 1.5—3,5 m 4° 43' 55,265" E
, VS4.61° 18' 56.569" N
4-5 m 4° 43‘ 56,131" E
\
VS3.61° 18' 55.867" N 1,5—3,5 m 4' 43' 56.077" E
VSZ.61° 18' 55.440? N ,/
,/l /
, //
/ /
L \
SWECO å
&
Figur 4. Videodokumentasjon. Det foreligger tre videoer som dekker linje 1-2, 2-3 og 3-4.
Prøvepunktene er angitt med VS1 til VS5 (figur 3).
RAPPORT 02.09.2016
HAO p.\134\21608001 uh'nuddring Værøy hamn\08 rapponefim rapponen21608001_w.eruyhamn_rev0.docx
9(33)
51 #266216! 5b93a6-b48f-47df—8490-7d7f034b1 a81 :24
rep0001 docx 2015-10-05
SWECO %
:
Ag;; n .
Figur 2. SjøbÅLinnÅog steinfylling nær VS 1L ;Sbwest side av innseiling).
Figur 3. Pe/er til kai nær VS1 (Sørvest side av innseiling).
10(33)
RAPPORT 02 092016
HAO p'\134\21608001 utmuddring Værøy hamn\08 rapponen01 rapponen21608001—værøyhamn—rem docx
51#2663:c15b93a6-b48f-47df-8490-7d7f034b1a81 :25
repoOD1 ‘docx 2015<10<05
SWECO å
Figur 4. Sjøbunn ved punkt V82 (Sørøst side av innseiling).
Figur 5. Bilde mot kai nær V82 (Sørøst side av innseiling).
11(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamn\08 rapporter\01 rapponen21608001—wærøyham n_rev0.docx
51#26641c15b93a6-b48f-47df-849c-7d7f034b1a81 :26
rep0001 .docx 2015-10-05
SWECO å
er” 5 .
Figur 6 Skråning nær stasjon VS3 (Sørøst side av innseiling). »
Figur 7. Sjøbunn ved stasjon VS4.
12(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 ulmuddring Værøy hamn\08 rapportefim rapporter\21608001_veruyhamn_revo.docx
5182665015b9326-b48f—47df-8490-7d7f034b1a81 :27
rep0001 docx 2015—10—05
SWECO å
4.2
4.2.1
4.2.2
av
Figur 8. Sjøbunn ved stasjon V85.
Analyseresultater med klassifisering
Analyseresultatene er vist i vedlegg 2. Det foreligger fem sedimentprøver fra nivå 0-10 cm. De analyserte prøvene hadde innhold av totalt tørrstoff (TS) mellom 56—74% total organisk karbon (TOC) mellom 3,9 og 5.4%, siltfraksjon og leir (<63pm) mellom 3,4-11%
og leirfraksjon (<2um) mellom 3,9 og 5,4%. Prøvematerialet består av sandig sediment med et TOC innhold som er ca. fire ganger høyere enn det som legges til grunn i en Trinn 1 risikovurdering i henhold til TA 2802. Grenseverdiene for trinn 1 risikovurdering tilsvarer tilstandsklasse 2/3.
Overskridelse av grenseverdier for sedimenter (Trinn1 risikovurdering) Vedlegg 2-1 viser resultatene fra en Trinn 1 risikovurdering. Sammenstillingen viser overskridelser av økotoksbaserte grenseverdier for sedimentene. .. PAH—komponenter viser inntil syv ganger overskridelse av trinn 1 grenseverdi for maks konsentrasjon og inntil tre ganger overskridelse for middel konsentrasjon. TBT konsentrasjonene viser to ganger og kobber konsentrasjonen viser fem ganger overskridelse for
maksimumkonsentrasjon og ingen eller liten, overskridelse av middelkonsentrasjon.
Sedimentenes tilstandsklasser er vist i vedlegg 2-2 og analyserapport fra Eurofins AS er vist i vedlegg 3.
Overskridelse av normverdier for jord
lvedlegg 2-3 er sedimentenes innhold av miljøgifter klassifisert ihht. gjeldene helsebaserte tilstandsklasser forjord. Sedimentene kan klassifiseres innenfor
tilstandsklasse 1-2 og kan få en anvendelse som anleggsjord/masse ved tilgrensende utsprengte arealer (industriområde).
13(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamn\08 rapponer‘x01 rapporter\21608001_vaerayhamn_rew.docx
51#2666:c15b9336-b48f—47df-8490-7d7f034b1a8‘l :28
rep0001.docx 2015-10-05
SWECO %
4.3 Vurdert miljørisiko
4.3.1 Før tiltak
Undersøkelsene viser at det kan påtreffes forurensede sedimenter innenfor tilstandsklasse 3-4. Det er hovedsakelig PAH komponenter som er innenfor tilstandsklasse 4:
o Prøven lengst ut (stasjon V85) ved nordvestlig kai, viser et TBT innhold tilsvarende to ganger grenseverdien for tilstandsklasse 2/3 (akseptgrense for Trinn 1
risikovurdering); her er det også påvist noe innhold av PCB.
- Øvrige prøveri den ytre delen av tiltaksområdet (V83 og VS4) er innenfor tilstandsklasse 2 med enkelte PAH komponenter innenfor tilstandsklasse 3.
. Stasjon VS1 og V82 ligger lengst inn mot indre havn, henholdsvis langs nordvestlig og sydvestlig kai. Toppsediment ved V82 er mest forurenset og inneholder i tillegg til PAH konsentrasjoner i tilstandsklasse 4 også kobber konsentrasjon i tilstandsklasse 5, samt blykonsentrasjon i tilstandsklasse 4.
Toppsediment VS1 inneholder mindre forurensning og er med unntak av to PAH komponenter innenfor tilstandsklasse 3.
En samlet vurdering av sedimentene i nivå 0-10 cm tilsier utfra en Trinn 1 risikovurderingen at området ikke kan "friskmeldes" ettersom gjennomsnitts-
konsentrasjonen for flere miljøgifter overskrider grenseverdien. Ettersom prøve VS3 og V84 er rene ansees det å ikke være betydelig spredning av forurensning fra indre havn og kaiene.
Sedimentenes organiske innhold er fire ganger det innhold som anvendes ved trinn 1 risikovurdering og tilstandsklassifisering (vedlegg 2—1 og 2-2). Andelen finstoffi de sandige sedimentene utgjør i tillegg ca. 10%. Forurensning forventes hovedsakelig å være bundet til denne fraksjonen. Beregnet økologisk risiko ut fra en Trinn 1 vurdering må derfor måte ansees å være et konservativt anslag.
Human helse inngår ikke i trinn 1 vurderingen. Området brukes ikke til fiske eller bading.
Generelt kan det angis at det dokumenterte forurensningsnivået ikke medføre risiko for human helse.
4.3.2 Under tiltaket
Det planlagte tiltaket medfører at deler av finfraksjonen spres til omkringliggende områder. Det er vist at sedimentene i den ytre delen av tiltaksområdet (stasjon V83 og VS4) har tilstandsklasse 2 mens sediment langs kaiene (stasjon VS1, V82 og V85) er noe forurenset og har tilstandsklasse 34.
Mu—dring;
Tiltaket omfatter mudring av anslagsvis 1000 m3 med sandig sediment hvor sedimentene hovedsakelig ansees å være innenfor tilstandsklasse 2-3. Da deler av sedimentene er derimot forurenset må mudring av disse sedimentene foretas med utstyr som gir reduserte utslipp av forurenset finstoff. Det anbefales å mudre med ”skuffe med lokk", grabb uten tenner eller tilsvarende utstyr som gir reduserte utslipp. Under mudring anvendes utstyr som begrenser utslipp.
14(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 ulmuddring Værøy hamntOB rapporterl01 rapportert21608001—værøyham n_rev0.docx
5132667161 5b93a6-b48f—47df—8490-7d7f034b1 381 :29
rep0001.docx 2015-10—05
SWECO %
Spredningshindrene tiltak som siltgardin ansees ut fra strøm- og bølgeforhold å være mindre egnet i dette området. Bruk av turbiditetskontroll med alarm og stopp i
mudringsarbeid kan anvendes. Mudringsomfanget er derimot begrenset og i så måte bør bruk av egnet mudringsutstyr vektlegges for å redusere spredning.
Andel forurenset sediment er av et begrenset volum og det kan ansees å være forsvarlig å mudre og dumpe sedimentene uten å skille masser langs kaiene fra øvrig sediment.
Om man i søknadsprosessen likevel anser at forurenset sediment skal holdes adskilt kan disse sedimentene tas på land og gjenbrukes på eksisterende industriarealer.
Sedimentenes tilstandsklasse som jord tilsier at de kan anvendes på et industriområde (vedlegg 2-3). Massene må da lagres og anvendes slik at de ikke, ved stormhendelser.
eroderes av bølger.
S ren in o dum in:
I forbindelse med fjellsprenging under vann og dumping av stein vil det bli noe utvasking av "steinmel" og nitrogen. Omfanget er begrenset og vil i liten grad påvirke vannkvalitet i utdypings- og dumpeområdet. Dersom det er formålstjenlig kan steinmassene anvendes til å forsterke fundament til eksisterende kai—konstruksjoner eller anvendes på
tilgrensende industriområde.
Dersom alternativet med dumping (utlegging) av sand (vanndyp 9-12 m) vest for ytre kai (stasjon V85) anvendes, vil de mest forurensede sedimentene (vanndyp 10-1 1 m) kunne tildekkes av rene(re) sedimenter. Dersom sedimentene dumpes ved yttersiden av molo, vil dette medføre mer av finfraksjon spredning til vannmassene. Sedimentene legges da på 15-20 meters vanndyp og dekkes med stein. Det vil likevel være risiko for spredning av sedimenter under stormhendelser.
Stein kan dumpes på yttersiden av eksisterende molo og da primært på vanndyp 15—20 meter. Om det er formålstjenlig kan stein dumpes i område øst for ytre kai (vanndyp 10—
12 m) og eventuelt over utlagt sand.
4.3.3 Etter tiltaket
Ny sjøbunn, med vanndyp 6—7 m, vil bestå av ren sand, stein og fjell. Bunnvegetasjon vil reetablere seg og sjøbunnen må ansees å være ren.
Ved dumping av sand vest for ytre kai er det sannsynlig at sediment kvaliteten i området fremstår som tilsvarende eller bedre enn dagens tilstandsklasse.
Ved dumping av steinmasser på yttersiden av eksisterende molo, på fyllingen, vil sjøbunnen tilsvare dagens tilstand. Om sedimentene legges samme sted vil trolig tilføre forurensning til området.
4.4 Samlet vurdering
Området er i sin helhet regulert til havn og næring. Utdypningen vil bidra til å sikre videre næringsvirksomhet i området. Arbeid omfatter mudring av sedimenter og dumping av disse i sjø eller mellomlagring av massene på land (regulert til industriområde) for senere bruk til fyllmasse.
15(33)>
RAPPORT 02.09.2016
HAO p:\134\2160800‘l ulmuddring Værøy hamn\08 rapporterl01 rapportert21608001—Værøyhamn—rev0docx
51#2668:c15b93a6-b48f-47df-8496-7d7f034b1a8‘l :30
rep0001.docx 2015-10-05
SWECO %
Det er utført en Trinn 1 risikovurdering og tilstandsklassifisering av sedimentene. De samme massene er risikovurdert for helsebaserte tilstandsklasser i jord (mhp. alternativ med gjenbruk på land). Sedimentene ansees i dag å være rene i den ytre delen av tiltaksområdet (stasjon V83 og VS4) mens områdene langs kaiene klassifiserer innenfor tilstandsklasse 3-4 (stasjon VS1, V82, V85). Risikovurdering (trinn 1) og
tilstandsklassifisering ansees å være konservativ da innhold av organisk karbon (TOC) i sedimentene er anslagsvis fire ganger høyere enn anvendt innhold i anvendt
klassifisering. Videre er innhold av finstof'f (silt og leirfraksjon) anslagsvis 10% av de sandige sedimentene.
Tiltaket omfatter anslagsvis 2000 m3 med in-situ sediment, stein og fjell.
Deler av sedimentene er noe forurenset og det anbefales bruk av mudringsutstyr som reduserer spredning av finfraksjonen (anslagsvis 10% silt med noe leir) i de sandige sedimentene. Bruk av siltgardin som ytterligere spredningshindrene er ikke ansett å være formålstjenlig ut fra tidevannsstrømmer og bølgeri området. Turbiditetskontroll med alarm til mudringsfartøy og stopp ved overskridelse av akseptgrense kan anvendes. Tiltaket har derimot begrenset omfang og nytten av slik overvåkning vil primært være å dokumentere at mudringen utføres på miljømessig riktig måte.
i forbindelse med fjellsprenging under vann og dumping av stein vil det bli noe utvasking av "steinmel" og nitrogen fra sprengningsarbeideidet. Omfanget er begrenset og vil i liten grad påvirke vannkvalitet i utdypings- og dumpeområdet.
Tiltaket kan gjennomføres uten i vesentlig grad å forverre miljøtilstanden i anleggsfasen.
Etter at arbeidene er avsluttet vil bunnvegetasjon reetableres og sedimenter og stein fONentes å fremstå som ren sjøbunn.
Vurdering av miljørisiko i anleggsfasen og erosjonsrisiko for deponert sediment tilsier at det er mest hensiktsmessig å dumpe (legge ut med splittlekter) sedimentene øst for ytre kai. Dette alternativet vil opprettholde dagens seilingsdyp i området på >9 meter og de mest forurensede sedimentene kan dekkes av rene(re) sedimenter. Steinmaterialet kan dumpes på moloens ytre steinfylling (vanndyp 15-20 meter) eller legges over
sedimentene vest for ytre kai.
Dersom sedimentene anvendes, mellomlagres eller gjenbrukes på industriområdet vil massene kunne klassifisere innenfor tilstandsklasse 1-2. Kun prøve (V82) inneholder kobber og bly tilsvarende tilstandsklasse 3.
Dersom det er formålstjenlig kan steinmassene anvendes til å forsterke fundament til eksisterende kai-konstruksjoner eller anvendes på tilgrensende industriområde.
Ytterligere avgrensning av forurensningen eller ytterligere risikovurdering ansees ikke å være nødvendig.
Ved utarbeiding av tiltaksplan og gjennomføring av tiltak må miljømål ivaretas.
16(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamnl08 rapportert01 rapporterlZ1608001—værøyhamn—rev0docx
51 #2669: c1 5b93a6—b48f—47df—8490—7d7f034b1 a81 .31
rep0001.docx 2015-10-05
5
5.1
SWECO %
Tiltaksplan
Formål og omfang
Formålet med det omsøkte tiltaket er å øke seilingsdypet ved innseilingen til Værøy hamn. Vanndypet i innseilingen vil økes til 6—7 meter. Området som skal utdypes, har et areal på anslagsvis 1200 m2 og det skal fjernes anslagsvis 1000 m3 med in—situ sedimenter og 1000 m3 med fjell.
Sjøbunnen består i dag av stein og steinfyllinger ned til vanndyp på anslagsvis 4-5 meter og øvrige arealer er dekket av sandig sediment. Stedvis er det fjell i dagen eller kontur av fjell som vises på sjøbunnen.
Det er usikkerhet knyttet til mengden av sandig sediment. Det er også usikkerhet knyttet til stabiliteten til eksisterende steinfyllinger under kaiene. Byggherren stiller krav til omfang av oppmåling og kontroll av tilgrensende kai konstruksjoner og bygg.
Det planlagte arbeidet må prosjekteres før arbeidene igangsettes. Her inngår bl.a.
gjennomføring av eventuelt manglende utredninger, utarbeiding av kontrolldokumenter og gjennomføringsplan. Før oppstart må nødvendige tillatelser for mudring av avhending av sediment og stein være godkjent. Tiltaket krever tillatelse fra Fylkesmannens
miljøvernavdeling og Askvoll kommune. Kontrolldokumentene må være tilpasset til enhver tid gjeldene krav.
Selve anleggsfasen vil generelt omfatte:
1. Tilrigging med tilhørende riggplass
Kontroll av eksisterende kaier og tilgrensende bygg (mhp. tilstand og mulige skader som følge av anleggsarbeidet)
3. Oppmåling av sjøbunn (før og etter mudring samt før og etter sprenging)
4. Miljømudring av sedimenter med dumping eller ilandføring og mellomlagring av disse.
5. Sprenging av fjell og opplasting av stein for dumping eller ilandføring 6. Ferdigstilling med oppmåling av sjøbunn og kontroll av kaier og tilgrensende
bygg-
Denne tiltaksplanen omhandler hovedsakelig arbeidsprosesser (dette kapittelet) og avbøtende tiltak (avsnitt 5.4) som er relatert til mudring og dumping/ilandføring av masser fra sjøbunnen. Tiltakene vil være tilpasset gjeldene miljøkrav fra fylkesmannen, miljøkrav knyttet til ilandføring og lagring av masser samt øvrige krav ved gjennomføring av anleggsarbeid.
17(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamn\08 rapportenm rapporter'l21608001—værøyham n_revO.docx
5132670:c15b93a6-b48f-47df-8490-7d7f034b1281 :32
rep0001.docx 2015-10-05
SWECO %
5.2
a.
b.
c.
a.
b.
c.
18(33)
RAPPORT 02.09.2016
Omsøkt tiltak med vurdering av alternativer
Det omsøkte tiltaket omfatter utdypning av faren med miljømudring av sandig sediment, sprengningsarbeid og utgraving av sprengstein. Arbeidene er anbefalt gjennomført med mudringsmetode 1a og 1b og sedimentene er anbefalt plassert som angitti 3a mens steinmaterialet er anbefalt plassert som angitti 3b.
1. Føl ende alternativ er vurdert formudrin :
Mekanisk mudring med lukket grabb eller skuffe med hydraulisk lokk.
Metoden fjerner sedimentene effektivt og miljøhensyn ansees å være ivaretatt. Dette er anbefalt metode ut fra kostnad og miljøhensyn.
Mekanisk mudring grabb eller skuffe egnet for graving og fjerning av stein. Metoden fjerner sediment og stein effektivt og kan anvendes etter at sedimentene hovedsakelig er fjernet med lukket grabb eller skuffe.
Dette er anbefalt metode ut fra kostnad.
Hydraulisk sugemudring. Metoden er egnet for transport av sedimenter til egnet område på land. Metoden krever eget oppsett for awanning og er i denne sammenheng ikke anbefalt ut fra kostnad.
2. Føl ende alternativ er vurdert for 'ennomførin avs ren nin sarbeid:
Etter at sedimentene er fjernet sprenges fjell og steinformasjoner som er grunnere enn 6-7 m. Alternativ gjennomføring er ikke videre vurdert.
3. Føl ende alternativer er vurdert for avhendin av massene:
Utlegging av sedimenter vest for ytre kai (vanndyp 9-12 m) gir kort transportavstand og bunnforholdene tilsier at eksisterende sjøbunn fylles opp og forlenges ut mot dypere vann. Eksisterende sjøbunn er noe forurenset. De mest forurensede sedimentene dekkes av rene(re) sedimenter. Dumping av stein i samme området er hensiktsmessig ut fra transportavstand. Dumpingen vil gir hauger på sjøbunnen og endre bunnforhold. Dette er anbefalt alternativ for sedimenter.
Dumping av sediment på steinfyllingen (vanndyp av 15-20 meter) langs moloens ytterkant medfører økt spredning av finstoff, endret bunnforhold i området og trolig økt innhold av miljøgifter. Dumping av stein skaper ingen endring i bunnforhold. Dette er anbefalt alternativ for
steinmasser.
Gjenbruk av sediment og steinmasser på land. Dette alternativet krever at andre prosjekter i området har behov for massene. Per i dag er ikke et slikt behov til stede og kostnadene med å ilandføre og anvende massene ansees å være for store.
HAO p:\134\21608001 utmuddring Værøy hamnlOB rapportert01 rapportert21608001—værøyham n_rev0.docx
51112671:c15b93a6-b48f-47df—849c-7d7f034b1a81 ‘33
rep0001 docx 2015-10-05
5.3
5.4
SWECO &
Fremdriftsplan
Prosjektets fremdriftsplan er ikke fastlagt men forutsatt finansiering kan oppstart være 2017. Selve arbeidene vil normalt være gjennomført i løpet av anleggsperiode på 1—2 måneder. Under arbeidene må det påberegnes tid til å sikre fundamentering av eksisterende kaier.
Kontroll og avbøtende tiltak
lentreprenørens detaljprosjekteringen utarbeides kontrollplaner som ivaretar de kravene som stilles til mudring og dumping av sedimenter og stein.
Avbøtende tiltak mot spredning av forurenset finstoff er primært bruk av egnet mudringsutstyr samt rutiner for utlegging (dumping) av sediment på sjøbunnen.
Turbiditetsovervåkning med stopp i mudring ved overskridelse av utslippskrav (turbiditet) vil både dokumentere miljøkvalitet ved gjennomføring og redusere risiko for betydelige partikkelutslipp. Akseptgrensen bør kunne settes til 10 NTU. Bruk av siltgarding ansees som lite hensiktsmessig ut fra forurensningsnivå i sedimentene og tiltakets omfang.
Entreprenøren skal ha tilgang på lenser og annet utstyr som kan begrense akutte utslipp fra anleggsmaskiner og liknende.
Hensyn til marint miljø, utslipp av miljøgifter og støy er oppsummert med følgende:
1. Naturmiljø: Havneområdet hvor utdypingen gjennomføres inneholder ikke spesielt sårbart marint miljø. Område hvor det er anbefalt å legge ut sedimenter og dumpe av stein endres i liten grad som følge av tiltaket og marint liv vil retableres på ny sjøbunn.
2. Miljøgifter: Dette tema er omtalt i 4.4.
3. Støy: Støyforurensning (og rystelser) forventes å være knyttet til anleggsmaskiner og sprengningsarbeid. Arbeidene skal følge gjeldene retningslinjer i
Miljødirektoratets veileder TA—21 15/2012 ”Retningslinjer for behandling av støy i arealplanlegging". Avbøtende tiltak er å informere nærmiljøet samt å stanse arbeidene dersom det oppstår konflikter. Dersom det er behov, vil støymålere kunne benyttes for å dokumentere at kravene imøtekommes.
19(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 ulmuddring Værøy hamn\08 rapporten01 rapponefl21608001_vaemyhamn_revo,docx
51#2672:c15b93a6-b48f-47df-849c-7d7f034b1a81 :34
repoOO1.docx 2015-10-05
SWECO &
5.5 Overvåkning
Det skal lages kontrollplaner som er tilpasset utslippstillatelse fra Fylkesmannen og entreprenørens detaljprosjektert utførelse. Følgende faser skal dekkes:
1. Forundersøkelser med innsamling av bakgrunnsverdier (ansees ivaretatti denne rapport)
2. Kontroll under mudring
3. Kontroll under utlegging av sediment
4. Kontroll under sprenging og utgraving av stein 5. Kontroll under dumping av stein
6. Etterkontroll av tiltaket (i henhold til krav fra tiltakshaver)
Miljøteknisk oven/åkning i anleggsfasen kan (ihht. krav fra Fylkesmannen) omfatte turbiditetsovervåkning med automatisk stopp i arbeid og vil da omfatter en stasjon i østlig del av tiltaksområdet (maksimalt anslagsvis 50 meter fra mudringsenheten) og eventuelt en referansestasjon (plassert i et upåvirket område for eksempel sydøst for innseglingen).
Dersom det er krav om bruk av siltgardin kan det være tilstrekkelig å anvende manuell måling. Avbøtende tiltak ved for høy spredning av partikler er primært å stanse arbeidene og justere gjennomføringen av mudring. Om siltgardin anvendes kan
plasseringen/utstrekning av siltgardin justeres.
Etter endt tiltak ansees ikke det å være nødvendig med ytterligere overvåkning av selve konstruksjonen.
5.6 Sluttverifisering
Måloppnåelse i forhold til byggherrens krav inkludert miljømål og tillatelse fra Fylkesmannen må verifiseres med følgende:
0 Kontroll av tiltaksområde i henhold til byggherrens krav (for eksempel kartlegging av vanndyp og dykker/video inspeksjon)
. Gjennomgang av utført kontroll i henhold til kontrollplanene
. Hendelseslogg fra mudringsarbeidene gjennomgås inkludert iverksatte avbøtende tiltak.
o Rapportering i henhold til Fylkesmannens krav.
20(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 utmuddring mmy hamn\08 rapporteri01 rapportert21608001—Værøyhamn—rev0docx
51 #2673 c15b93a6-b48f—47df-84QC-7d7f034b1a81:35
rep0001.docx 2015-10-05
SWECO å
6 REFERANSER
Klif (2011). Risikovurdering av forurenset sediment. Miljødirektoratet. TA2802.
Klif (2012). Veileder for håndtering av sedimenter. Miljødirektoratet. TA-2960.
http://www.miljodirektoratet.no/no/Publikasjoner/Publikasjoner/2012/September/Veileder_
f0r_handtering_av_sedimenter/
Lovdata (2005). Forskrift om begrensning av forurensning (forurensningsforskriften).
http://Iovdata.no/dokument/SF/forskrift/2004-06-01-931/KAPITTEL_1 - KAPITTEL_1.
Volume.
SFT (2009). Helsebaserte tilstandsklasser for forurenset grunn. SFT. Miljødirektoratet.
TA2553.
21(33)
RAPPORT 02.09.2016
HAO p:\134\21608001 uimuddring Værøy hamn\08 rapportenm rapporten21608001—værøyhamn—rev0docx
51#2674:c151993216-b48f-47df-8490-7d7f034b1a8‘l:36
repoOO‘Ldocx 2015-10-05
SWECO å
7 VEDLEGG
Vedlegg 1-1. Oversiktskart for Værlandet og Værøyhamn, Askvoll kommune.
fra.» M,, , ,,) ,.
w ,, Å
Hm
22(33) l RAPPORT
02.09.2016
HAO p:\134\21608001 utmuddring Værøy hamn\08 rapporter\01 rapporter\21608001_venayhamn_rev0.docx
3‘ «i» ,»
51#2675:c15b93a6-b48f—47df-8490-7d7f034b1aB‘I :37
repoOO1.dOCx 2015-10—05
Vedlegg 1-2. Undersøkelsesområde
