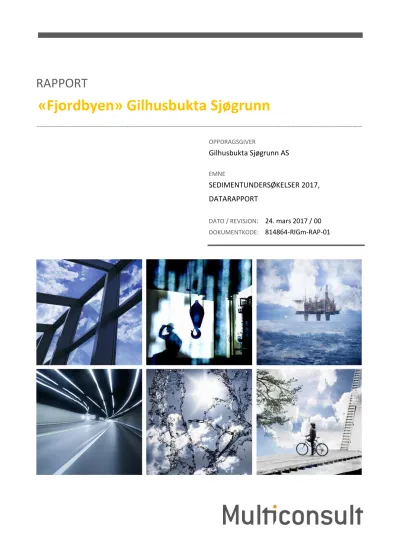

RAPPORT

«Fjordbyen» Gilhusbukta Sjøgrunn

OPPDRAGSGIVER

Gilhusbukta Sjøgrunn AS

EMNE

SEDIMENTUNDERSØKELSER 2017, DATARAPPORT

DATO / REVISJON

: 24. mars 2017 / 00

DOKUMENTKODE:

814864-RIGm-RAP-01

(2)

Denne rapporten er utarbeidet av Multiconsult i egen regi eller på oppdrag fra kunde. Kundens rettigheter til rapporten er regulert i oppdragsavtalen.

Tredjepart har ikke rett til å anvende rapporten eller deler av denne uten Multiconsults skriftlige samtykke.

Multiconsult har intet ansvar dersom rapporten eller deler av denne brukes til andre formål, på annen måte eller av andre enn det Multiconsult skriftlig har avtalt eller samtykket til. Deler av rapportens innhold er i tillegg beskyt- tet av opphavsrett. Kopiering, distribusjon, endring, bearbeidelse eller annen bruk av rapporten kan ikke skje uten avtale med Multiconsult eller eventuell annen opphavsrettshaver.

(3)

00 24.03.17 Sedimentundersøkelser 2017, datarapport Kjetil Barland Silje Røysland Stine Sæther

REV. DATO BESKRIVELSE UTARBEIDET AV KONTROLLERT AV GODKJENT AV

RAPPORT

OPPDRAG «Fjordbyen» Gilhusbukta Sjøgrunn DOKUMENTKODE 814864-RIGm-RAP-01

EMNE Datarapport, sedimentundersøkelse 2017 TILGJENGELIGHET Åpen

OPPDRAGSGIVER Gilhusbukta Sjøgrunn AS OPPDRAGSLEDER Steinar Sæland

KONTAKTPERSON William Kornmo, PX Solutions AS UTARBEIDET AV Kjetil Barland

KOORDINATER SONE: 32V ØST: 570907 NORD: 6624138 ANSVARLIG ENHET 2013 Miljø og utredning, BVT

GNR./BNR./SNR. / / / Lier

SAMMENDRAG

Multiconsult har utført supplerende undersøkelser av forurensningsbelastningen i sedimentene i Gilhusbukta i forbindelse med tiltaksarbeid på tildekking av forurensede sedimenter og oppfylling av bukta.

Undersøkelsen viser at sjiktet 0-10 cm på i alt 14 prøvestasjoner i det aktuelle området ligger i miljøklasse IV – dårlig eller V – svært dårlig.

Det er først og fremst innholdet av PAH-forbindelser som er forhøyet, men det påvises også PCB- og TBT- innhold i klasse IV – dårlig i enkelte prøver. I 3 av de 14 prøvene påvises enkelte metaller i klasse III – moderat, mens metallinnholdet i flertallet av prøvene er i klasse I – bakgrunn og II – god.

PAH-forurensningen er tilsynelatende lavere på vestre del mot tømmerterminalen enn mot østre deler. Det er videre indikasjoner på en høyere PCB-forurensning innerst i Gilhusbukta. Rett vest og nordvest for Gilhusod- den har sedimentene er det meget høyt PAH-innhold, med enkeltforbindelser i klasse V – svært dårlig.

Ved sammenligning mellom resultatene fra 2017 og tidligere undersøkelser i 2005 kan det tyde på at naturlig sedimentering og tidligere tiltaksarbeid har gitt en viss miljøforbedring.

Spredningspotensialet fra de forurensede sedimentene anses å være lav og under kontroll, både i utfyllingsperioden med spredningshindrende tiltak og etterpå når bukta er omdannet til tørt land.

(4)

Sedimentundersøkelser 2017, datarapport INNHOLDSFORTEGNELSE

INNHOLDSFORTEGNELSE

1 Formål og omfang ... 5

2 Oppdragsbeskrivelse ... 5

3 Gjennomføring av undersøkelsen ... 5

3.1 Feltarbeid ... 5

3.2 Laboratorieundersøkelse ... 7

4 Resultater ... 7

4.1 Kornfordeling og TOC ... 7

4.2 Analyser av miljøgifter ... 7

5 Beskrivelse av forurensningssituasjonen ... 9

6 Vurdering av spredningspotensial ... 10

7 Konklusjon ... 11

8 Referanser ... 11

VEDLEGG

Rådata som kopi av analysebevis fra ALS Laboratory Group Norway AS

(5)

Sedimentundersøkelser 2017, datarapport 1 Formål og omfang

1 Formål og omfang

Gilhusbukta planlegges utfylt. Miljødirektoratet behandler søknaden om tillatelse til arbeidene og trenger tilleggsinformasjon om forurensningsbelastningen i sedimentene.

PX Solutions AS har engasjert Multiconsult på vegne av Gilhusbukta Sjøgrunn AS som tiltakshaver, for å utføre supplerende sedimentundersøkelser.

Denne datarapporten presenterer resultatene fra nye sedimentundersøkelser gjennomført 1. mars 2017 sammen med resultatene fra tidligere sedimentundersøkelser i 2005, som Multiconsult utførte for NCC Roads AS. Resultatene blir holdt opp mot nye grenseverdier for klassifisering av miljøkvalitet i Miljødirektoratets veileder M-608.

2 Oppdragsbeskrivelse

Oppdraget omfatter undersøkelser av sedimenter i et område på ca. 130 000 m

²

i Gilhusbukta, der vanndybden ut fra eksisterende dybdekart er anslått å være 0 – 10 m. I henhold til veileder M-608 om håndtering av sedimenter tilsier det at det må tas prøver fra minimum 5 prøvestasjoner, der hver stasjon maksimalt kan representere 10 000 m

²

bunnareal (Miljødirektoratet, 2015). Det betyr i dette tilfellet minimum 13 prøvestasjoner.

Gilhusbukta er undersøkt en rekke ganger tidligere, og innenfor det aktuelle området foreligger det resultater fra 7 prøvestasjoner som ble undersøkt i 2005 (Multiconsult, 2005). M-608 åpner for at tidligere utførte undersøkelser kan brukes for å beskrive et område, dersom det ikke har skjedd ve- sentlige endringer eller tiltak. Multiconsult vurderer at resultatene fra de 7 prøvestasjonene som ble undersøkt i 2005 fortsatt er egnet til å beskrive det aktuelle området, siden det ikke har vært hendel- ser eller tiltak som skulle tilsi en forverring av forurensningssituasjonen. I den foreliggende undersø- kelsen ble det derfor gjennomført supplerende prøvetaking på 7 nye prøvestasjoner, samt at det ble tatt nye prøver fra to av stasjonene som ble undersøkt i 2005.

3 Gjennomføring av undersøkelsen

Det aktuelle undersøkelsesområdet er vist i Figur 1, med plasseringen av prøvestasjonene som ble prøvetatt i 2005 og i 2017. GPS-koordinater for de aktuelle stasjonene er gitt i Tabell 1. De supple- rende sedimentprøvene ble innhentet 1. mars 2017.

3.1 Feltarbeid

Firmaet Aquasub AS ble engasjert for å bistå ved prøvetakingen, som ble ledet av Kjetil Barland fra Multiconsult. Aquasub stilte med egnet båt samt dykker og to hjelpemenn. Det ble brukt håndholdt GPS for å manøvrere båten til prøvestasjonene. Værforholdene var nokså gunstige for å holde båten i rett posisjon under hele prøvetakingen.

Sedimentprøvene ble tatt ved at dykkeren presset pleksiglassylindere (Ø = 45 mm) ned i sedimentet.

Pleksiglassylindrene ble så korket og løftet ombord i båten. Enkelte av sylindrene representerte sedi- mentdybder ned mot 40 cm. Ombord i båten ble sedimentkjernene presset ut av sylinderen ved hjelp av et stempel. Sjiktet 0-10 cm i sedimentsøylene ble så overført til rilsanposer. Fra hver prøve- stasjon ble det tatt 4 replikater innenfor en radius av 5-10 m, og det ble laget én blandprøve av sjik- tet 0-10 cm ut fra de 4 replikatene på hver prøvestasjon.

Ved kjerneutskyvning ble utseende og lukt registrert. I Tabell 1 er feltobservasjonene sammenstilt.

(6)

Sedimentundersøkelser 2017, datarapport 3 Gjennomføring av undersøkelsen

Figur 1: Undersøkelsesområdet med prøvestasjonene inntegnet. Det aktuelle undersøkelsesområdet er avgrenset av den grønne linjen. De gule sirklene representerer prøvestasjoner som er prøvetatt i 2017. De blå sirklene re- presenterer prøvestasjoner som ble prøvetatt i 2005. Stasjon 41 og 35 ble prøvetatt både i 2005 og 2017 (grunn- lag: utsnitt av kartskisse fra PX Solutions AS).

Tabell 1: GPS-koordinater for prøvestasjoner som ble prøvetatt i 2017 samt feltobservasjoner under prøveta- kingen. Stasjons-ID er gitt i Figur 1.

Stasjon-ID GPS-koordinater, Dybde (fra sjøkart),

Feltobservasjoner

UTM 32V m

S52 6624303 N, 570896 E 5 Noe flis/org. matr. i 0-3 cm, silt/leire under 5 cm, H2S-lukt S53 6624239 N, 570863 E 7 Litt flis/org. matr. i 0-2 cm, silt/leire under 3 cm

S54 6624075 N, 570714 E 8 Lyst og løst lag 0-2 cm, silt/leire under 3 cm S55 6623988 N, 570728 E 8 Lyst og løst lag 0-2 cm, silt/leire under 3 cm S56 6624006 N, 570827 E 10 Lyst og løst lag 0-1 cm, silt/leire under 3 cm S57 6623857 N, 570754 E 7 Lyst og løst lag 0-1 cm, silt/leire under 3 cm S58 6624066 N, 571063 E 7 Lyst og løst lag 0-1 cm, silt/leire under 3 cm 35 6624150 N, 570750 E 8 Lyst og løst lag 0-2 cm, silt/leire under 3 cm 41 6623932 N, 570914 E 12 Lyst og løst lag 0-1 cm, silt/leire under 3 cm

(7)

Sedimentundersøkelser 2017, datarapport 4 Resultater

3.2 Laboratorieundersøkelse

Blandprøvene fra hver prøvestasjon ble pakket i luft- og diffusjonstette rilsanposer og sendt til det akkrediterte analyselaboratoriet ALS Laboratory Group Norway AS påfølgende dag.

De 9 nye sedimentprøvene ble analysert for totalinnhold av arsen, bly, kadmium, kobber, krom, kvikksølv, nikkel, sink, polysykliske aromatiske hydrokarboner, polyklorerte bifenyler (PCB-7) og tinn- organiske forbindelser. Tørrstoffinnhold, totalt organisk karbon og korngradering ble også målt.

4 Resultater

Alle rådata er gitt som kopi av analysebevis i vedlegg, og sammenstilt i Tabell 2 og 4.

4.1 Kornfordeling og TOC

Resultatene av kornfordelingsanalysene i Tabell 2 viser at sjiktet 0-10 cm i sedimentsøylene i hoved- sak består av silt. Sedimentene i undersøkelsesområdet virker å være relativt homogene, bortsett fra S58 som har en noe høyere andel av sand, med kornstørrelse større 63 µm.

TOC-innholdet er lavt og totalinnholdet av organisk materiale varierer lite mellom lokalitetene.

På stasjonene hvor det foreligger resultater både fra 2005 og 2017 er det god overenstemmelse mel- lom prøveresultatene.

Tabell 2: Tørrstoff, kornstørrelse og innhold av TOC i sedimentprøvene. Resultater fra 2005-prøvene er hentet fra tidligere undersøkelser (Multiconsult, 2005).

4.2 Analyser av miljøgifter

Resultatene fra analysene av miljøgifter i sedimentene er fremstilt i Tabell 4 og vurdert mot gjel- dende veileder M-608 for klassifisering av miljøkvalitet i fjorder og kystfarvann (Miljødirektoratet, 2016). Klassifiseringssystemet deler sedimentene inn i fem tilstandsklasser som vist i Tabell 3.

Stasjon-ID Prøvedyp (cm)

Tørrstoff, TS

Sand, grus Silt Leire

Kornstr. > 63 µm Kornstr. 2-63 µm Kornstr. < 2 µm TOC

% % % % TS

S52 0-10 53,6 3,8 90,3 5,9 1,88

S53 0-10 56,0 2,2 91,8 6,0 1,64

S54 0-10 56,8 1,9 91,7 6,4 1,49

S55 0-10 55,4 2,2 91,7 6,1 1,53

S56 0-10 57,2 1,5 91,6 6,9 1,08

S57 0-10 56,5 3,4 90,6 6,0 1,54

S58 0-10 68,3 22,7 72,6 4,7 1,20

35 0-10 58,6 4,1 89,2 6,7 1,56

41 0-10 58,5 3,5 89,9 6,6 1,26

31 fra 2005 0-10 45,2 i.a. i.a. i.a. i.a.

34 fra 2005 0-10 50,1 i.a. i.a. i.a. i.a.

35 fra 2005 0-10 42,6 i.a. i.a. 9 2,1

36 fra 2005 0-10 48,0 i.a. i.a. i.a. 3,5

38 fra 2005 0-10 52,8 i.a. i.a. i.a. 1,4

41 fra 2005 0-10 45,4 i.a. i.a. i.a. 1,3

44 fra 2005 0-10 49,1 i.a. i.a. i.a. 1,4

i.a. = ikke analysert.

(8)

Sedimentundersøkelser 2017, datarapport 4 Resultater

Tabell 3: Klassifiseringssystem for miljøtilstand i marine sedimenter i henhold til gjeldende veileder M-608 (Miljødirektoratet, 2016).

Tilstandsklasser for forurensning i marine sedimenter

I – bakgrunn II – god III – moderat IV – dårlig V – s vært dårlig

Bakgrunnsnivå Ingen toksiske effekter Kroniske effekter ved langtidseksponering

Akutt toksiske effekter ved korttidseksponering

Omfattende akutt- toksiske effekter

Tabell 4: Resultater fra analyse av miljøgifter i sedimentprøver tatt ut i 2017. Resultatene er fargelagt etter klas- sifiseringsgrensene i veileder M-608 (Miljødirektoratet, 2016).

Stasjoner Stasjon-ID S52

0-10

S53 0-10

S54 0-10

S55 0-10

S56 0-10

S57 0-10

S58 0-10 Dyp i cm

Stoff Enhet

Naftalen µg/kg TS 16 14 < 10 < 10 30 < 10 96

Acenaftylen µg/kg TS 43 24 < 10 10 39 < 10 70

Acenaften µg/kg TS 13 < 10 < 10 < 10 13 < 10 98

Fluoren µg/kg TS 15 13 < 10 < 10 26 < 10 77

Fenantren µg/kg TS 67 42 33 30 68 23 255

Antracen µg/kg TS 45 34 18 20 69 13 392

Fluoranten µg/kg TS 307 258 97 104 205 89 3 300

Pyren µg/kg TS 234 184 88 89 458 72 2 180

Benzo(a)antracen^ µg/kg TS 166 113 52 58 237 46 1 020

Krysen^ µg/kg TS 111 86 34 44 116 36 639

Benzo(b)fluoranten^ µg/kg TS 290 225 78 86 330 60 914

Benzo(k)fluoranten^ µg/kg TS 246 178 70 80 330 51 913

Benzo(a)pyren^ µg/kg TS 280 212 79 92 362 61 1 050

Dibenzo(ah)antracen^ µg/kg TS 55 37 16 18 41 11 69

Benzo(ghi)perylen µg/kg TS 232 171 66 90 203 51 532

Indeno(123cd)pyren^ µg/kg TS 198 172 60 87 227 54 541

∑ PCB-7 µg/kg TS 51 15 3,7 8 13 6,4 3,2

As (Arsen) mg/kg TS 3,74 4,15 4,98 4,55 7,78 4,29 4,32

Pb (Bly) mg/kg TS 24,9 29,1 24,5 48,1 26,3 25,1 21,3

Cu (Kopper) mg/kg TS 32,6 36,2 32,8 40,6 34,5 31,9 22,6

Cr (Krom) mg/kg TS 26,8 27,5 27,5 27,6 28,2 26,1 20

Cd (Kadmium) mg/kg TS < 0,10 < 0,10 0,24 < 0,10 0,28 0,24 0,12

Hg (Kvikksølv) mg/kg TS < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20 < 0,20

Ni (Nikkel) mg/kg TS 27,1 27,5 28,3 26,5 28,5 26,1 60,4

Zn (Sink) mg/kg TS 108 114 109 129 108 104 74,3

TBT (Tributylkation)* µg/kg TS 18,2 10,2 21,0 25,1 12,9 23,2 20,5

For TBT er det benyttet såkalte forvaltningsbaserte grenseverdier (SFT , 2007). Analyseresultater rapportert som lavere enn deteksjonsgrensen er satt lik deteksjonsgrensen ved klassifiseringen.

(9)

Sedimentundersøkelser 2017, datarapport 5 Beskrivelse av forurensningssituasjonen

Tabell 4 – forts.: Resultater fra analyse av miljøgifter i to sedimentprøver tatt ut i 2017 samt 7 sedimentprøver tatt ut ved den tidligere undersøkelsen i 2005 (Multiconsult, 2005). Resultatene er fargelagt etter klassifiserings- grensene i veileder M-608 (Miljødirektoratet, 2016).

Stasjon

Stasjon-ID

År 35

2017 0-10

35 2005 0-10

41 2017 0-10

41 2005 0-10

31 2005 0-10

34 2005 0-10

36 2005 0-10

38 2005

0-10

44 2005 0-10 Dyp i cm

Stoff Enhet

Naftalen µg/kg TS < 10 < 50 16 33 30 64 21 < 50 < 20

Acenaftylen µg/kg TS 10 56 < 10 < 50 < 50 83 < 50 < 50 < 50 Acenaften µg/kg TS < 10 < 50 < 10 < 50 < 50 < 50 < 50 < 50 < 50 Fluoren µg/kg TS < 10 < 50 < 10 < 50 < 50 54 < 50 < 50 < 50

Fenantren µg/kg TS 24 74 32 < 50 55 270 68 < 50 < 50

Antracen µg/kg TS 19 96 29 43 59 140 96 < 50 23

Fluoranten µg/kg TS 79 220 144 120 190 590 150 110 64

Pyren µg/kg TS 113 250 144 120 150 610 140 110 56

Benzo(a)antracen^ µg/kg TS 56 160 88 77 91 290 75 84 < 50

Krysen^ µg/kg TS 38 74 66 < 50 < 50 180 59 53 < 50

Benzo(b)fluoranten^ µg/kg TS 94 220 91 94 130 340 110 53 61

Benzo(k)fluoranten^ µg/kg TS 78 110 96 < 50 64 160 < 50 57 < 50

Benzo(a)pyren^ µg/kg TS 105 110 106 89 130 340 89 110 51

Dibenzo(ah)antracen^ µg/kg TS 17 < 50 15 < 50 < 50 < 50 < 50 < 50 < 50

Benzo(ghi)perylen µg/kg TS 70 150 70 83 98 200 77 96 52

Indeno(123cd)pyren^ µg/kg TS 80 220 78 110 97 200 66 140 77

∑ PCB-7 µg/kg TS 9,7 n.d. 4,8 1,1 n.d. n.d. 3,8 3,5 n.d.

As (Arsen) mg/kg TS 6,56 8,55 5,14 14,1 i.a. i.a. 5,87 18,3 17,5

Pb (Bly) mg/kg TS 24,9 41,1 29,6 24,8 i.a. i.a. 40,4 26,3 24,5

Cu (Kopper) mg/kg TS 33,2 39 30,4 30,4 i.a. i.a. 51,7 30,2 29,2

Cr (Krom) mg/kg TS 27,5 39,2 27,5 33,3 i.a. i.a. 32,1 34,7 30,2

Cd (Kadmium) mg/kg TS < 0.10 0,313 0,16 0,0729 i.a. i.a. 0,185 0,06 0,0593

Hg (Kvikksølv) mg/kg TS < 0.20 0,0754 < 0.20 0,0594 i.a. i.a. 0,151 0,074 0,041

Ni (Nikkel) mg/kg TS 28,1 32,3 28 31,4 i.a. i.a. 26,8 31,5 30,6

Zn (Sink) mg/kg TS 109 137 103 121 i.a. i.a. 160 124 117

Tributyltinnkation* µg/kg TS 17,0 i.a. 16,5 47 i.a. i.a. i.a. i.a. i.a.

For TBT er det benyttet såkalte forvaltningsbaserte grenseverdier (SFT , 2007). Analyseresultater rapportert som under detek- sjonsgrensen er satt lik deteksjonsgrensen ved klassifiseringen. Resultater fra prøver tatt ut i 2005 er hentet fra tidligere under- søkelser (Multiconsult, 2005). i.a. = ikke analysert, n.d. = ikke påvist. For ∑PCB-7-analyser utført i 2005 varierte deteksjonsgren- sen for de enkelte PCB-kongenene mellom 1 og 3 µg/kg TS.

5 Beskrivelse av forurensningssituasjonen

Undersøkelsen viser at i sjiktet 0-10 cm er det påvist forurensning i klasse IV – dårlig, for en eller flere av de undersøkte forbindelsene på alle 14 prøvestasjonene i undersøkelsesområdet.

Ved en stasjon (S58) er det påvist klasse V – svært dårlig for to PAH-forbindelser samt klasse IV – dår- lig for flere andre PAH-forbindelser og TBT.

Det er særlig innholdet av PAH-forbindelser som dominerer i sedimentene, og selv i de to prøvene

som har lavest PAH-innhold (S54 og S57) oppnås ikke bedre enn klasse III – moderat. Begge disse prø-

vene hadde imidlertid et TBT-innhold i klasse IV – dårlig.

(10)

Sedimentundersøkelser 2017, datarapport 6 Vurdering av spredningspotensial

Det måles også Sum PCB-7 i klasse IV – dårlig i en prøve (S52). Denne prøvestasjonen ligger langt inne i bukta. I undersøkelsen fra 2005 ble det tatt to prøver (26 og 28) fra samme område, men litt lenger vest (Multiconsult, 2005). I disse prøvene ble det målt henholdsvis 24 µg/kg TS og 11 µg/kg TS av Sum PCB-7. Det er lavere enn målt på S52 i 2017, men i begge tilfeller er nivåene relativt høye sam- menlignet med andre stasjoner i undersøkelsesområdet. Nest høyeste nivå av Sum PCB-7 i 2017-un- dersøkelsen ble målt i S53, som ligger litt utenfor S52. PCB-resultatene indikerer at sedimentene i området S52 og S53 har akkumulert mer PCB enn de øvrige sedimentene i undersøkelsesområdet.

For TBT ligger nivåene på undersøkelsesområdet i klasse III – moderat og IV – dårlig basert på de for- valtningsbaserte grenseverdiene i tidligere veileder TA-2229, og det er ingen åpenbar systematikk i variasjonene mellom prøvestasjonene. Det foreligger en sammenlignbar måling fra 2005-undersøkel- sen på stasjon 41. Den er over dobbelt så høy som i 2017. Innholdet av dibutyltinn har samtidig økt fra 21 µg/kg TS til 41 µg/kg TS fra 2005 til 2017, noe som kan indikere at TBT-forbindelsene er i ferd med å brytes ned. Innholdet av monobutyltinn er likevel nokså likt på stasjon 41 i 2005 og 2017.

For metallene er det kun 3 prøvestasjoner som har nivåer med forurensning i klasse III – moderat, Det er S58 med nikkel, 36 med sink (fra 2005-undersøkelsen) og 38 med arsen (fra 2005-undersøkel- sen). På de øvrige prøvestasjonene ligger innholdet av metaller i klasse I – bakgrunn eller II – god.

Selv om det påvises klasse IV – dårlig ved alle prøvestasjoner, kan det antydes at forurensningsgra- den av PAH er lavere på vestlige deler av undersøkelsesområdet mot tømmerterminalen (represen- tert ved prøvestasjonene 31, 35, 36, S54, S55 og S57) enn på østlige del (representert ved prøvesta- sjonene S52, S53, 34 og S56). Dette harmonerer med at de østlige stasjonene i 2017 ligger nærmest området hvor det tidligere ble påvist svært høye nivåer av PAH (Multiconsult, 2005), og hvor det fo- retas opprensking av fri fase tjære.

Prøvestasjon S58 skiller seg noe ut fra de øvrige, med et høyere PAH-innhold. I nærheten av S58 lig- ger de tidligere undersøkte prøvestasjonene 50 og 51, hvor det i 2005 ble det målt henholdsvis 7 610 µg/kg TS og 66 100 µg/kg TS av Sum 16-EPA-PAH (Multiconsult, 2005). I 2017 var det til sammenlig- ning 12 000 µg/kg TS av Sum 16- EPA-PAH på prøvestasjon S58. Det er ellers de samme PAH-forbin- delsene (antracen og fluoranten) som er utslagsgivende i 2017 og i 2005. Dette underbygger at sedi- mentene i delområdet nordvest for Gilhusodden har meget høyt innhold av PAH-forbindelser.

Fra prøvestasjonene 35 og 41 foreligger det resultater både fra 2005 og 2017. Basert på analyseresul- tatene av enkelte PAH-forbindelser tilhører sedimentene på begge stasjonene klasse IV – dårlig.

Det er flere PAH-forbindelser i 2005 som havner i klasse IV – dårlig enn i 2017. Det gjelder tilsynela- tende også de fleste andre parameterne i 2017-prøvene. Dette kan tyde på at naturlig sedimentering og tidligere tiltaksarbeid har gitt en miljøforbedring. Forskjellene mellom 2005 og 2017 må likevel sies å være relativt små, og kan også tilskrives at prøvetakings- og analysemetodikken har vært ulik.

6 Vurdering av spredningspotensial

Analyseresultatene viser at sedimentene i det planlagte tiltaksområdet er markert forurenset. Ved deponering av rene tildekkingsmasser og senere utfyllingsmasser, vil det være skje noe oppvirvling og spredning av forurensede bunnsedimenter, som planlegges håndtert ved spredningshinrende til- tak. Forurensningen vil i hovedsak bestå av organiske forbindelser som er sterkt bundet til partikler, så ved en god kontroll med partikkelspredningen, vil risikoen for skadelig spredning av forurensning til utenforliggende, mindre forurensede områder være minimal.

Etter at ut- og oppfyllingen er ferdig, vil de forurensede sedimentene ligge blandet og stabilisert med

tilførte løsmasser i en overgangssone på tidels stort dyp. De forurensende massene vil da ikke ha

(11)

Sedimentundersøkelser 2017, datarapport 7 Konklusjon

kontakt med biota, og hydraulisk permeabilitet og gradient på området vil ikke medføre noen nevne- verdig stofftransport i grunnen.

Spredningspotensialet fra de forurensede sedimentene anses derfor å være lav og under kontroll, både i utfyllingsperioden og etterpå når bukta er omdannet til tørt land.

7 Konklusjon

Undersøkelsen viser at sedimentsjiktet 0-10 cm på alle de aktuelle 14 stasjonene ligger i klasse IV – dårlig og V – svært dårlig.

Det er først og fremst innholdet av PAH-forbindelser som er forhøyet, men det påvises også Sum PCB-7 og TBT i klasse IV – dårlig i enkelte prøver.

I 3 av de 14 representative prøvene påvises enkelte metaller i klasse III – moderat, mens metallinn- holdet i flertallet av prøvene ligger i klasse I – bakgrunn og II – god.

Forurensningsnivået varierer noe i området, med tilsynelatende lavere PAH-forurensning på vestre del av bukta mot tømmerterminalen enn på østre del. Det er videre indikasjoner på at PCB-forurens- ningen er høyest innerst i Gilhusbukta.

Rett vest og nordvest for Gilhusodden har sedimentene et meget høyt PAH-innhold, med enkeltfor- bindelser i klasse V – svært dårlig.

Ved sammenligning mellom resultatene fra 2017 og tidligere undersøkelser i 2005, kan det tyde på at naturlig sedimentering og tidligere tiltaksarbeid har gitt en viss miljøforbedring.

Spredningspotensialet fra de forurensede sedimentene anses å være lav og under kontroll, både i utfyllingsperioden med spredningshindrende tiltak og etterpå når bukta er omdannet til tørt land.

8 Referanser

Miljødirektoratet. (2015). Håndtering av sedimenter. Veileder M-350|2015. Miljødirektoratet.

Miljødirektoratet. (2016). Grenseverdier for klassifisering av vann, sediment og biota. Miljødirektoratet, Veileder M608|2016.

Multiconsult. (2005). Foruruensede sedimenter i Gilhusbukta. Multiconsultrapport 102843-4, 21. desember 2005.

SFT . (2007). Veileder for klassisifisering av miljøkvalitet i fjorder og kystfarvann. Revidering av klassifisering av metaller og organiske miljøgifter i vann og sedimenter. SFT, TA-2229/2007.

(12)

Rapport

Side 1 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

ALS Laboratory Group Norway AS PB 643 Skøyen, N-0214 Oslo ALS avd. ØMM-Lab

Yvenveien 17, N-1715 Yven

E-post: [email protected] Tel: + 47 22 13 18 00

Epost: [email protected] Tel: + 47 69 13 78 80

Dokumentet er godkjent og digitalt undertegnet av Rapportør

Mottatt dato 2017-03-03 Multiconsult as

Utstedt 2017-03-17 Kjetil Barland

Skien

Leirvollen 23 N-3736 Skien Norge Prosjekt Gilhusbukta

Bestnr 814864

Analyse av sediment

Deres prøvenavn S52

Sediment/slam

Labnummer N00487263

Analyse Resultater Usikkerhet (±) Enhet Metode Utført Sign

Sedimentpakke-basis* --- Arbetsmoment 1 1 NADO

Tørrstoff (E) 53.6 3.25 % 2 2 NADO

Vanninnhold 46.4 2.81 % 2 2 NADO

Kornstørrelse >63 µm 3.8 0.4 % 2 2 NADO

Kornstørrelse <2 µm 5.9 0.6 % 2 2 NADO

Kornfordeling --- se vedl. 2 2 NADO

TOC 1.88 % TS 2 2 NADO

Naftalen 16 4.83 µg/kg TS 2 2 NADO

Acenaftylen 43 12.9 µg/kg TS 2 2 NADO

Acenaften 13 4.00 µg/kg TS 2 2 NADO

Fluoren 15 4.58 µg/kg TS 2 2 NADO

Fenantren 67 20.0 µg/kg TS 2 2 NADO

Antracen 45 13.5 µg/kg TS 2 2 NADO

Fluoranten 307 92.0 µg/kg TS 2 2 NADO

Pyren 234 70.1 µg/kg TS 2 2 NADO

Benso(a)antracen^ 166 50.0 µg/kg TS 2 2 NADO

Krysen^ 111 33.3 µg/kg TS 2 2 NADO

Benso(b)fluoranten^ 290 87.0 µg/kg TS 2 2 NADO

Benso(k)fluoranten^ 246 73.6 µg/kg TS 2 2 NADO

Benso(a)pyren^ 280 84.1 µg/kg TS 2 2 NADO

Dibenso(ah)antracen^ 55 16.6 µg/kg TS 2 2 NADO

Benso(ghi)perylen 232 69.6 µg/kg TS 2 2 NADO

Indeno(123cd)pyren^ 198 59.3 µg/kg TS 2 2 NADO

Sum PAH-16* 2300 µg/kg TS 2 2 NADO

Sum PAH carcinogene^* 1400 µg/kg TS 2 2 NADO

PCB 28 <0.70 µg/kg TS 2 2 NADO

PCB 52 2.46 0.738 µg/kg TS 2 2 NADO

PCB 101 5.20 1.56 µg/kg TS 2 2 NADO

PCB 118 3.43 1.03 µg/kg TS 2 2 NADO

PCB 138 16.7 5.01 µg/kg TS 2 2 NADO

PCB 153 13.0 3.90 µg/kg TS 2 2 NADO

PCB 180 9.99 3.00 µg/kg TS 2 2 NADO

Sum PCB-7* 51 µg/kg TS 2 2 NADO

As (Arsen) 3.74 0.75 mg/kg TS 2 2 NADO

Pb (Bly) 24.9 5.0 mg/kg TS 2 2 NADO

(13)

Rapport

Side 2 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

Sediment/slam

Labnummer N00487263

Cu (Kopper) 32.6 6.53 mg/kg TS 2 2 NADO

Cr (Krom) 26.8 5.35 mg/kg TS 2 2 NADO

Cd (Kadmium) <0.10 mg/kg TS 2 2 NADO

Hg (Kvikksølv) <0.20 mg/kg TS 2 2 NADO

Ni (Nikkel) 27.1 5.4 mg/kg TS 2 2 NADO

Zn (Sink) 108 21.7 mg/kg TS 2 2 NADO

Tørrstoff (L) 57.7 2 % 3 V NADO

Monobutyltinnkation 34.9 13.7 µg/kg TS 3 T NADO

Dibutyltinnkation 87.3 34.5 µg/kg TS 3 T NADO

Tributyltinnkation 18.2 5.8 µg/kg TS 3 T NADO

(14)

Rapport

Side 3 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

Sediment/slam

Labnummer N00487264

Tørrstoff (E) 56.0 3.39 % 2 2 NADO

TOC 1.64 % TS 2 2 NADO

Acenaften <10 µg/kg TS 2 2 NADO

Krysen^ 86 25.7 µg/kg TS 2 2 NADO

PCB 28 <0.70 µg/kg TS 2 2 NADO

PCB 52 1.17 0.352 µg/kg TS 2 2 NADO

PCB 101 1.44 0.432 µg/kg TS 2 2 NADO

PCB 118 1.22 0.365 µg/kg TS 2 2 NADO

PCB 138 4.37 1.31 µg/kg TS 2 2 NADO

PCB 153 3.68 1.10 µg/kg TS 2 2 NADO

PCB 180 2.89 0.867 µg/kg TS 2 2 NADO

(15)

Rapport

Side 4 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

Sediment/slam

Labnummer N00487265

Tørrstoff (E) 56.8 3.44 % 2 2 NADO

TOC 1.49 % TS 2 2 NADO

Naftalen <10 µg/kg TS 2 2 NADO

Acenaftylen <10 µg/kg TS 2 2 NADO

Fluoren <10 µg/kg TS 2 2 NADO

Fluoranten 97 29.0 µg/kg TS 2 2 NADO

Pyren 88 26.3 µg/kg TS 2 2 NADO

Benso(a)antracen^ 52 15.5 µg/kg TS 2 2 NADO

Benso(b)fluoranten^ 78 23.4 µg/kg TS 2 2 NADO

Benso(k)fluoranten^ 70 20.9 µg/kg TS 2 2 NADO

Benso(a)pyren^ 79 23.7 µg/kg TS 2 2 NADO

Benso(ghi)perylen 66 19.9 µg/kg TS 2 2 NADO

Indeno(123cd)pyren^ 60 18.0 µg/kg TS 2 2 NADO

PCB 28 <0.70 µg/kg TS 2 2 NADO

PCB 52 <0.70 µg/kg TS 2 2 NADO

PCB 101 <0.70 µg/kg TS 2 2 NADO

PCB 118 <0.70 µg/kg TS 2 2 NADO

PCB 138 1.38 0.415 µg/kg TS 2 2 NADO

PCB 153 1.00 0.301 µg/kg TS 2 2 NADO

PCB 180 1.32 0.395 µg/kg TS 2 2 NADO

Sum PCB-7* 3.7 µg/kg TS 2 2 NADO

Cd (Kadmium) 0.24 0.05 mg/kg TS 2 2 NADO

(16)

Rapport

Side 5 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

Sediment/slam

Labnummer N00487266

Tørrstoff (E) 55.4 3.35 % 2 2 NADO

TOC 1.53 % TS 2 2 NADO

PCB 28 <0.70 µg/kg TS 2 2 NADO

PCB 52 0.71 0.214 µg/kg TS 2 2 NADO

PCB 101 0.89 0.267 µg/kg TS 2 2 NADO

PCB 118 0.80 0.239 µg/kg TS 2 2 NADO

PCB 138 2.37 0.711 µg/kg TS 2 2 NADO

PCB 153 1.65 0.494 µg/kg TS 2 2 NADO

PCB 180 1.57 0.471 µg/kg TS 2 2 NADO

(17)

Rapport

Side 6 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

Sediment/slam

Labnummer N00487267

Tørrstoff (E) 57.2 3.46 % 2 2 NADO

TOC 1.08 % TS 2 2 NADO

Pyren 458 138 µg/kg TS 2 2 NADO

Krysen^ 116 34.7 µg/kg TS 2 2 NADO

Benso(a)pyren^ 362 109 µg/kg TS 2 2 NADO

PCB 28 <0.70 µg/kg TS 2 2 NADO

PCB 52 1.07 0.321 µg/kg TS 2 2 NADO

PCB 101 1.48 0.445 µg/kg TS 2 2 NADO

PCB 118 1.49 0.448 µg/kg TS 2 2 NADO

PCB 138 3.96 1.19 µg/kg TS 2 2 NADO

PCB 153 3.06 0.918 µg/kg TS 2 2 NADO

PCB 180 2.33 0.700 µg/kg TS 2 2 NADO

(18)

Rapport

Side 7 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

Sediment/slam

Labnummer N00487268

Tørrstoff (E) 56.5 3.42 % 2 2 NADO

TOC 1.54 % TS 2 2 NADO

PCB 28 <0.70 µg/kg TS 2 2 NADO

PCB 52 <0.70 µg/kg TS 2 2 NADO

PCB 101 <0.70 µg/kg TS 2 2 NADO

PCB 118 0.76 0.227 µg/kg TS 2 2 NADO

PCB 138 1.81 0.543 µg/kg TS 2 2 NADO

PCB 153 1.60 0.480 µg/kg TS 2 2 NADO

PCB 180 2.18 0.656 µg/kg TS 2 2 NADO

(19)

Rapport

Side 8 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

Sediment/slam

Labnummer N00487269

Tørrstoff (E) 68.3 4.13 % 2 2 NADO

TOC 1.20 % TS 2 2 NADO

Fenantren 255 76.6 µg/kg TS 2 2 NADO

Antracen 392 118 µg/kg TS 2 2 NADO

Fluoranten 3300 989 µg/kg TS 2 2 NADO

Pyren 2180 654 µg/kg TS 2 2 NADO

Benso(a)antracen^ 1020 307 µg/kg TS 2 2 NADO

Krysen^ 639 192 µg/kg TS 2 2 NADO

Benso(b)fluoranten^ 914 274 µg/kg TS 2 2 NADO

Benso(k)fluoranten^ 913 274 µg/kg TS 2 2 NADO

Benso(a)pyren^ 1050 316 µg/kg TS 2 2 NADO

Benso(ghi)perylen 532 160 µg/kg TS 2 2 NADO

Indeno(123cd)pyren^ 541 162 µg/kg TS 2 2 NADO

PCB 28 <0.70 µg/kg TS 2 2 NADO

PCB 52 0.75 0.226 µg/kg TS 2 2 NADO

PCB 101 <0.70 µg/kg TS 2 2 NADO

PCB 118 <0.70 µg/kg TS 2 2 NADO

PCB 138 0.89 0.268 µg/kg TS 2 2 NADO

PCB 153 0.70 0.210 µg/kg TS 2 2 NADO

PCB 180 0.84 0.254 µg/kg TS 2 2 NADO

Zn (Sink) 74.3 14.9 mg/kg TS 2 2 NADO

(20)

Rapport

Side 9 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

Deres prøvenavn 35

Sediment/slam

Labnummer N00487270

Tørrstoff (E) 58.6 3.54 % 2 2 NADO

TOC 1.56 % TS 2 2 NADO

PCB 28 <0.70 µg/kg TS 2 2 NADO

PCB 52 <0.70 µg/kg TS 2 2 NADO

PCB 101 1.12 0.336 µg/kg TS 2 2 NADO

PCB 118 1.13 0.338 µg/kg TS 2 2 NADO

PCB 138 3.04 0.911 µg/kg TS 2 2 NADO

PCB 153 2.56 0.767 µg/kg TS 2 2 NADO

PCB 180 1.82 0.547 µg/kg TS 2 2 NADO

(21)

Rapport

Side 10 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

Deres prøvenavn 41

Sediment/slam

Labnummer N00487271

Tørrstoff (E) 58.5 3.54 % 2 2 NADO

TOC 1.26 % TS 2 2 NADO

PCB 28 <0.70 µg/kg TS 2 2 NADO

PCB 52 0.71 0.213 µg/kg TS 2 2 NADO

PCB 101 <0.70 µg/kg TS 2 2 NADO

PCB 118 0.82 0.245 µg/kg TS 2 2 NADO

PCB 138 1.40 0.420 µg/kg TS 2 2 NADO

PCB 153 0.96 0.289 µg/kg TS 2 2 NADO

PCB 180 0.94 0.282 µg/kg TS 2 2 NADO

(22)

Rapport

Side 11 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

*etter parameternavn indikerer at analysen er utført uakkreditert ved ALS Laboratory Group Norway AS eller underleverandør. Utførende laboratorium er oppgitt i tabell kalt Utf.

n.d. betyr ikke påvist.

n/a betyr ikke analyserbart.

< betyr mindre enn.

> betyr større enn.

Metodespesifikasjon

1 Pakkenavn «Sedimentpakke basis»

Øvrig metodeinformasjon til de ulike analysene sees under

2 «Sediment basispakke» Risikovurdering av sediment

Bestemmelse av vanninnhold og tørrstoff

Metode: ISO 11465

Måleprinsipp: Tørrstoff bestemmes gravimetrisk og vanninnhold beregnes utfra målte verdier.

Rapporteringsgrense: 0,10 %

Måleusikkerhet: 5 %

Bestemmelse av Kornfordeling (<63 µm, >63 µm og <2 µm)

Metode: ISO 11277:2009

Måleprinsipp: Laserdiffraksjon Rapporteringsgrense: 0,10 %

Bestemmelse av TOC

Metode: ISO 10694, EN 13137, EN 15936

Måleprinsipp: Coulometrisk bestemmelse Rapporteringsgrense: 0,010 %TS

Bestemmelse av polysykliske aromatiske hydrokarboner, PAH-16

Metode: EPA 429, EPA 1668, EPA 3550

Måleprinsipp: GC/MSD

Rapporteringsgrenser: 10 µg/kg TS

Bestemmelse av polyklorerte bifenyler, PCB-7

Metode: EPA 429, EPA 1668, EPA 3550

Måleprinsipp: GC/MSD

Rapporteringsgrenser: 0,7 µg/kg TS

Bestemmelse av metaller, M-1C

Metode: EPA 200.7, ISO 11885, EPA 6010, SM 3120

Måleprinsipp: ICP-AES

Rapporteringsgrenser: As(0.50), Cd(0.10), Cr(0.25), Cu(0.10), Pb(1.0), Hg(0.20), Ni(5.0), Zn(1.0)

(23)

Rapport

Side 12 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

Metodespesifikasjon

alle enheter i mg/kg TS

3 «Sediment basispakke» Risikovurdering av sediment

Bestemmelse av tinnorganiske forbindelser

Metode: ISO 23161:2011

Deteksjon og kvantifisering: GC-ICP-SFMS Rapporteringsgrenser: 1 µg/kg TS

Godkjenner NADO Nadide Dönmez

Utf¹

T GC-ICP-QMS

Ansvarlig laboratorium: ALS Scandinavia AB, Aurorum 10, 977 75 Luleå, Sverige Akkreditering: SWEDAC, registreringsnr. 2030

V Ansvarlig laboratorium: ALS Scandinavia AB, Aurorum 10, 977 75 Luleå, Sverige Akkreditering: SWEDAC, registreringsnr. 2030

1 Ansvarlig laboratorium: ALS Laboratory Group Norway AS, Postboks 643 Skøyen, 0214 Oslo, Norge Leveringsadresse: Drammensveien 173, 0277 Oslo, Norge

2 Ansvarlig laboratorium: ALS Laboratory Group, ALS Czech Republic s.r.o, Na Harfě 9/336, Praha, Tsjekkia Lokalisering av andre ALS laboratorier:

Ceska Lipa Bendlova 1687/7, 470 03 Ceska Lipa Pardubice V Raji 906, 530 02 Pardubice

Akkreditering: Czech Accreditation Institute, labnr. 1163.

Kontakt ALS Laboratory Group Norge, for ytterligere informasjon

Måleusikkerheten angis som en utvidet måleusikkerhet (etter definisjon i "Evaluation of measurement data – Guide to the expression of uncertainty in measurement”, JCGM 100:2008 Corrected version 2010) beregnet med en dekningsfaktor på 2 noe som gir et konfidensinterval på om lag 95%.

Måleusikkerhet fra underleverandører angis ofte som en utvidet usikkerhet beregnet med dekningsfaktor 2. For ytterligere informasjon, kontakt laboratoriet.

1 Utførende teknisk enhet (innen ALS Laboratory Group) eller eksternt laboratorium (underleverandør).

(24)

Rapport

Side 13 (13)

N1703154

2GDW9AOBPU8

__________________________________________________________________

Måleusikkerhet skal være tilgjengelig for akkrediterte metoder. For visse analyser der dette ikke oppgis i rapporten, vil dette oppgis ved henvendelse til laboratoriet.

Denne rapporten får kun gjengis i sin helhet, om ikke utførende laboratorium på forhånd har skriftlig godkjent annet.

Resultatene gjelder bare de analyserte prøvene.

Angående laboratoriets ansvar i forbindelse med oppdrag, se aktuell produktkatalog eller vår webside www.alsglobal.no

Den digitalt signert PDF-fil representerer den opprinnelige rapporten. Eventuelle utskrifter er å anse som kopier.

(25)

ALS Czech Republic, s.r.o., Laboratory Česká Lípa

Attachment No. 1 to the Test Report No.: PR1701664

Bendlova 1687/7, CZ-470 03 Česká Lípa, Czech Republic

N00487263 N00487264 N00487265 N00487266 N00487267

001 002 003 004 005

[g] 26.41 24.32 27.48 24.88 23.18

[%] 5.89 6.03 6.40 6.13 6.90

[%] 90.26 91.80 91.67 91.66 91.64

[%] 3.85 2.18 1.93 2.21 1.47

Test specification, deviations, additions to or exclusions from the test specification:

Page: 1 / 2 CLAY (< 2 μm)

SAND (> 63 μm) SILT (2 - 63 μm)

R E S U L T S O F S O I L T E X T U R E A N A L Y S I S

Sample label:

Lab. ID:

Gross sample weight

Test method specification: CZ_SOP_D06_07_120 Grain size analysis using the wet sieve analysis using laser diffraction (fraction from 2 µm to 63 mm) Fraction > 0.063 mm determined by wet sieving method, other fractions determined from the fraction "< 0.063mm" by laser particle size analyzer using liquid dispersion mode. Fractions "Sand

>63 μm", "Silt 2-63 μm" and "Clay <2 μm" evaluated from measured data.

0.00 10.00 20.00 30.00 40.00 50.00 60.00 70.00 80.00 90.00 100.00

N00487263 N00487264 N00487265 N00487266 N00487267

%

samples

Results of soil texture analysis

CLAY (< 2 μm) SILT (2 - 63 μm) SAND (> 63 μm)

(26)

ALS Czech Republic, s.r.o., Laboratory Česká Lípa

Attachment No. 1 to the Test Report No.: PR1701664

Bendlova 1687/7, CZ-470 03 Česká Lípa, Czech Republic

N00487268 N00487269 N00487270 N00487271

006 007 008 009

[g] 25.85 27.41 25.32 36.27

[%] 5.99 4.67 6.68 6.56

[%] 90.57 72.62 89.25 89.96

[%] 3.44 22.71 4.07 3.47

Test specification, deviations, additions to or exclusions from the test specification:

Page: 2 / 2 Test method specification: CZ_SOP_D06_07_120 Grain size analysis using the wet sieve analysis using laser diffraction (fraction from 2 µm to 63 mm) Fraction > 0.063 mm determined by wet sieving method, other fractions determined from the fraction "< 0.063mm" by laser particle size analyzer using liquid dispersion mode. Fractions "Sand

>63 μm", "Silt 2-63 μm" and "Clay <2 μm" evaluated from measured data.

CLAY (< 2 μm) SILT (2 - 63 μm) SAND (> 63 μm)

R E S U L T S O F S O I L T E X T U R E A N A L Y S I S

Sample label:

Lab. ID:

Gross sample weight

0.00 10.00 20.00 30.00 40.00 50.00 60.00 70.00 80.00 90.00 100.00

N00487268 N00487269 N00487270 N00487271
