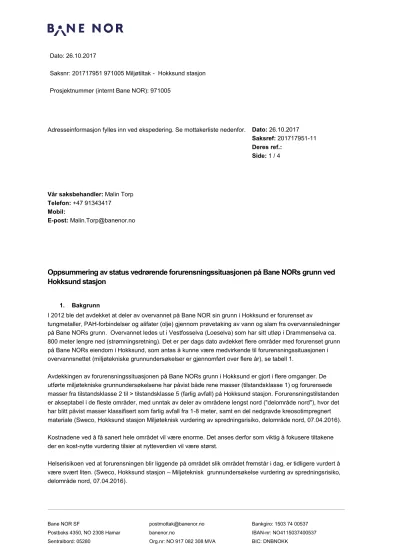

Miljøundersøkelser Hokksund stasjon

(1)

Adresseinformasjon fylles inn ved ekspedering. Se mottakerliste nedenfor.

Dato: 26.10.2017 Saksref: 201717951-11 Deres ref.:

Side: 1 / 4

Vår saksbehandler: Malin Torp Telefon: +47 91343417 Mobil:

E-post: [email protected]

Oppsummering av status vedrørende forurensningssituasjonen på Bane NORs grunn ved Hokksund stasjon

1. Bakgrunn

I 2012 ble det avdekket at deler av overvannet på Bane NOR sin grunn i Hokksund er forurenset av

tungmetaller, PAH-forbindelser og alifater (olje) gjennom prøvetaking av vann og slam fra overvannsledninger på Bane NORs grunn. Overvannet ledes ut i Vestfosselva (Loeselva) som har sitt utløp i Drammenselva ca.

800 meter lengre ned (strømningsretning). Det er per dags dato avdekket flere områder med forurenset grunn på Bane NORs eiendom i Hokksund, som antas å kunne være medvirkende til forurensningssituasjonen i overvannsnettet (miljøtekniske grunnundersøkelser er gjennomført over flere år), se tabell 1.

Avdekkingen av forurensningssituasjonen på Bane NORs grunn i Hokksund er gjort i flere omganger. De utførte miljøtekniske grunnundersøkelsene har påvist både rene masser (tilstandsklasse 1) og forurensede masser fra tilstandsklasse 2 til > tilstandsklasse 5 (farlig avfall) på Hokksund stasjon. Forurensningstilstanden er akseptabel i de fleste områder, med unntak av deler av områdene lengst nord ("delområde nord"), hvor det har blitt påvist masser klassifisert som farlig avfall fra 1-8 meter, samt en del nedgravde kreosotimpregnert materiale (Sweco, Hokksund stasjon Miljøteknisk vurdering av spredningsrisiko, delområde nord, 07.04.2016).

Kostnadene ved å få sanert hele området vil være enorme. Det anses derfor som viktig å fokusere tiltakene der en kost-nytte vurdering tilsier at nytteverdien vil være størst.

Helserisikoen ved at forurensningen blir liggende på området slik området fremstår i dag, er tidligere vurdert å være svært liten. (Sweco, Hokksund stasjon – Miljøteknisk grunnundersøkelse vurdering av spredningsrisiko, delområde nord, 07.04.2016).

Prosjektnummer (internt Bane NOR): 971005

(2)

Saksref: 201717951-11 Side: 2 / 4

Risikoen for spredning av miljøgifter ut av forurenset område var tidligere vurdert å være høy (Sweco 07.04.2016). Hovedsakelig foregår spredningen av miljøgifter via overvannsnettet. I desember 2016 sendte derfor Bane NOR inn en tiltaksplan for forurenset grunn til Fylkesmannen i Buskerud, for å kunne igangsette utskiftningen av de delene av overvannsnettet hvor det foreligger størknet kreosot i rørene (Rambøll, Hokksund – Utskiftning av overvannsrør. Tiltaksplan for forurenset grunn, 21.12.16). Forurensningen som er påvist i overvannsnettet antas å komme hovedsakelig fra utlekking fra denne størknede kreosoten.

Bane NOR har videre foretatt en kartlegging av forurensningssituasjonen i grunnvannet, for å få dokumentert om det foregår uakseptabel spredning av forurensning fra området via grunnvannet (Multiconsult 15.08.2017), vedlegg 1.

1.1. Utførte undersøkelser i området

I Tabell 1 vises tidligere utførte undersøkelser og utarbeidede rapporter i forbindelse med avdekking av forurenset grunn og/eller i forbindelse med planlagte tiltak/byggearbeider på Bane NOR sin eiendom i Hokksund.

Tabell 1. Oversikt over utførte undersøkelser og utarbeidede rapporter i forbindelser med arbeider eller kartlegginger gjort på Bane NOR sin eiendom i Hokksund. Tabellen fortsetter på neste side. Merk at dette er alle undersøkelser som er gjort i området. Tiltaksplanen for dette prosjektet for retter seg mot å skifte overvannsystemet og hindre forurensning som lekker ut per i dag.

Utførte undersøkelser Navn på rapport Dato Utført av

Miljøteknisk grunnundersøkelse ved Hokksund nye ungdomsskole, samt ved planlagt ny undergang under toglinjene. To sjakter ble i den forbindelse tatt på Bane NORs eiendom.

M-rap-001-Miljøteknisk grunnundersøkelse (Fase 2).

Hokksund nye ungdomsskole (NHUS)

2009 Rambøll

Prøvetaking av vann og slam fra overvannsledninger på Bane NORs grunn

- 5.10.2012-

11.12.2013 Jernbaneverket

Fase 1 – Historisk kartlegging, dokumentasjonsgjennomgang

Bistand tilknyttet forurenset grunn i Hokksund. Kartlegging av potensielle kilder til

forurenset drensvann på Bane NORs grunn. Forslag til videre kartlegging og tiltak

28.3.2014 Rambøll

Miljøteknisk grunnundersøkelse Hokksund stasjon- Miljøteknisk

grunnundersøkelse 2.7.2014 Sweco Norge AS

Miljøteknisk grunnundersøkelse Hokksund stasjon- Miljøteknisk

grunnundersøkelse 16.6.2015 Sweco Norge AS

Miljøteknisk grunnundersøkelse Hokksund stasjon- miljøteknisk grunnundersøkelse

avgrensende kartlegging,

28.8.2015 Sweco Norge AS

(3)

Miljøteknisk grunnundersøkelse Jernbaneverket Hokksund:

Mottaksanlegg for LTR17 7.10.2015 Hjellnes Consult As

Miljøteknisk grunnundersøkelse

Knutepunktsutvikling Mjøndalen og Hokksund. Detaljregulering med teknisk hovedplan.

Datarapport miljøteknisk grunnundersøkelse Hokksund

9.11.2015 Multiconsult ASA

Avgrensende miljøteknisk

grunnundersøkelse og prøvetaking av overvann

Hokksund stasjon- Miljøteknisk grunnundersøkelse vurdering av spredningsrisiko, delområde nord

07.04.2016 Sweco Norge AS

Oppsummering,

dokumentasjonsgjennomgang*

Forslag til

forurensningsreduserende tiltak på Jernbaneverkets grunn på Hokksund stasjon

29.3.2016 Rambøll

Tiltaksplan for utskiftning av deler av overvannsnettet ved Hokksund stasjon

Hokksund, Utskiftning av overvannsrør. Tiltaksplan for forurenset grunn

21.12.2016 Rambøll

Overvåking av grunnvann VEDLEGG 1

129286-RIGm-RAP-002 Mijøundersøkelser Hokksund stasjon overvåkingsrapport - grunnvann

15.08.2017 Multiconsult ASA

2. Grunnvannsovervåking

Forurensningssituasjonen i grunnvannet, dvs. spredningen av forurensning fra forurenset område via

grunnvannet, er nå kartlagt (vedlegg 1). Det er etablert 11 grunnvannsbrønner i området, og samtlige brønner er prøvetatt i tre omganger. Vannet ble i første omgang analysert på tungmetaller, PAH, BTEX og THC. I andre prøvetakingsserie (vår 2017) ble seks av brønnene (de som ligger nærmest påvist hot-spot) prøvetatt og analysert på alkylfenoler, alifater, BTEX, 16PAH og NSO-forbindelser. Grunnvannsovervåkingen er utføret av Multiconsult. Kartleggingen og overvåkingen viste at det ikke forekommer spredning av miljøgifter i signifikante konsentrasjoner fra området.

Sammendrag fra rapport:

Analyseresultatene for grunnvannsovervåkingen viser gjennomgående noe forhøyede

konsentrasjoner av PAH, olje, alkylfenoler og NSO-forbindelser i en av 11 brønner (BR2). Det er ved enkeltmålinger også påvist noe forhøyede konsentrasjoner i enkelte av de andre brønnene. Det er ikke påvist konsentrasjoner av betydning mht. metaller, PCB eller BTEX i brønnene.

Målingene av grunnvannsstand i brønnene viser ingen entydig strømningsretning. Dette kan skyldes de mange siltlagende i sanden som vil påvirke grunnvannstrømningen. Det kan derimot se ut til at

(4)

Saksref: 201717951-11 Side: 4 / 4

3. Videre tiltak

Bane NOR har som målsetning å få ryddet opp til et slikt nivå at det ikke lengre foregår uakseptabel spredning av forurensning ut av området. Det er utarbeidet en tiltaksplan som er sendt inn til Fylkesmannen. Denne planen er per i dag ikke godkjent, men venter på behandling (Tiltaksplan for forurenset grunn", Rambøll 2016).

Videre opprydding vil deretter foregå i prosjekter, dvs. saneringstiltak igangsettes i forbindelse med fremtidige planlagte bygge- og graveprosjekter i området.

Det er ikke påvist spredning av miljøgifter i signifikante konsentrasjoner fra området via grunnvannet som vil kunne medføre fare for helsemessig eksponering. Det er kun i BR 2 det er målt noe forhøyede konsentrasjon av enkelte organiske forbindelser. Bane NOR vurderer derfor at det kun er behov for stikkprøvekontroll av brønn BR2 ca. en gang i året for å kontrollere at konsentrasjonene av de analyserte organiske forbindelsene ikke stiger. Prøvene analyseres på alkylfenoler, alifater, BTEX, 16PAH og NSO-forbindelser. Blir det påvist en signifikant økning i konsentrasjonen må overvåkingen av kreosotpåvirkede brønner intensiveres. Dette må i så fall avgjøres i samråd med Fylkesmannen i Buskerud. Bane NOR mener det videre ikke er behov for noen ny teoretisk spredningsvurdering, men at tiltak med å hindre forurensning som lekker ut bør iverksettes så snart som mulig.

Tiltak i forbindelse med utskiftning og omlegging av deler av overvannsnettet på Hokksund stasjon er beskrevet i innsendte tiltaksplan. Det er ingen endringer på denne tiltaksplanen. Etter utskiftningen og omleggingen er det planlagt en overvåking av overvannsnettet. Prøvetaking planlegges fra kum 36819, 36848, "ny kum" og kum 17450. Ytterligere prøvetaking vil vurderes fortløpende ut fra analyseresultater fra prøvetatte kummer. For ytterligere beskrivelse se rapport "Hokksund-Utskiftning av overvannsrør. Tiltaksplan for forurenset grunn".

Det er ønskelig med en rask behandling av saken for å kunne igangsette tiltak så raskt som mulig og dermed redusere utlekkingen til grunn og grunnvann.

Med vennlig hilsen

Malin Torp

Teknisk operativ støtte Oslokorridoren

Dokumentet er godkjent elektronisk og sendes uten signatur

Mottakere:

Fylkesmannen i Buskerud Kopi:

Fylkesmannen i Buskerud, Nora Charlotte Hein Stamsø

Vedlegg:

Rapport Miljøundersøkelser Hokksund stasjon overvåkningsrapport - grunnvann 15.08.2017.pdf

(5)

RAPPORT

Miljøundersøkelser Hokksund stasjon

OPPDRAGSGIVER

Bane NOR

EMNE

Overvåkingsrapport - grunnvann

DATO / REVISJON

: 15. august 2017 / 001

DOKUMENTKODE:

129286-RIGm-RAP-002

(6)

129286 15. august 2017 / 001 Side 2 av 13 Denne rapporten er utarbeidet av Multiconsult i egen regi eller på oppdrag

fra kunde. Kundens rettigheter til rapporten er regulert i oppdragsavtalen.

Tredjepart har ikke rett til å anvende rapporten eller deler av denne uten Multiconsults skriftlige samtykke.

Multiconsult har intet ansvar dersom rapporten eller deler av denne brukes til andre formål, på annen måte eller av andre enn det Multiconsult skriftlig har avtalt eller samtykket til. Deler av rapportens innhold er i tillegg beskyttet av opphavsrett. Kopiering, distribusjon, endring, bearbeidelse eller annen bruk av rapporten kan ikke skje uten avtale med Multiconsult eller eventuell annen opphavsrettshaver.

(7)

RAPPORT

OPPDRAG Miljøundersøkelser Hokksund stasjon DOKUMENTKODE 129286-RIGm-RAP-002

EMNE Grunnvannsovervåking TILGJENGELIGHET Åpen

OPPDRAGSGIVER Bane Nor OPPDRAGSLEDER Line K. Johnsen

KONTAKTPERSON Aleksander Coucheron og Carina Chiarello UTARBEIDET AV Line K. Johnsen / Tone-Lise Rustøen

ANSVARLIG ENHET 1013 Oslo Miljørådgivning GNR./BNR./SNR. 4001/2/1, Øvre Eiker

SAMMENDRAG

Bane NOR har et avviklet deponiområde nordøst for Hokksund stasjon som historisk sett skal ha blitt benyttet som en allmenn fyllplass for bilvrak/bildeler, sviller og husholdningsavfall. Etter omfattende kartlegging ved miljøtekniske grunnundersøkelser av deponiet og området rundt har det kommet frem at fyllingen hovedsakelig består av et deponi for jernbanesviller, og at det er et deponi for husholdningsavfall nord for svilledeponiet. I sørvest mot jernbanen er det et område som skal ha blitt benyttet som vaskeplass for olje- og kreosotfat. I dette området er det ved grunnundersøkelser blitt påvist markert olje- og kreosotforurensede masser ned til 8-9 meters dybde. I øvrig undersøkt område er det hovedsakelig påvist moderat forurensede masser begrenset til de øvre 1-2 meter.

I 2012 ble det oppdaget utlekking av forurensning via overvannsnettet fra Hokksund stasjon til Vestfosselva. Siden den tid har Bane NOR iverksatt omfattende arbeider med kartlegging av forurensningssituasjonen, mulige kilder og spredningsveier. Multiconsult har i den forbindelse vært engasjert av Bane Nor for å etablere grunnvannsbrønner og utføre grunnvannsovervåking.

Første runde med grunnvannsovervåking ble utført i 2016. Analyseresultatene for grunnvannsovervåkingen i 2016 viste noe forhøyede konsentrasjoner av PAH og olje i én av 11 brønner (BR2). Det ble ikke påvist betydelige konsentrasjoner av metaller, PCB eller BTEX i brønnene.

Målingene av grunnvannsstand i brønnene viste heller ingen entydig spredningsretning.

Bane NOR bestilte ytterligere overvåking i syv av de elleve grunnvannsbrønnene i perioden januar til juni 2017. Analyseprogrammet ble endret til å omfatte alkylfenol, alifater, BTEX, PAH og NSO-forbindelser (nitrogen, svovel og oksygenforbindelser). Analyseresultatene viser at det generelt sett er påvist lave konsentrasjoner av alle analyserte miljøgifter. I en av brønnene (BR2) er det påvist noe forhøyede konsentrasjoner av olje, PAH og BTEX. I BR2 og BR3, samt i ett tilfelle i BR8, er det påvist fenoler over PNEC-verdien. Det ble også påvist NSO-forbindelser over deteksjonsgrense i BR2 ved alle prøvetakingsrundene. Det ble ikke påvist NSO-forbindelser i noen av de andre brønnene, med unntak av BR3 ved prøvetaking 28.04.17.

Konsentrasjonene som er påvist i brønnene i 2017 samsvarer med resultatene for 2016. Analyseresultatene for grunnvannsovervåkingen viser gjennomgående noe forhøyede konsentrasjoner av PAH, olje, alkylfenoler og NSO-forbindelser i en av 11 brønner (BR2). Det er ved enkeltmålinger også påvist noe forhøyede konsentrasjoner i enkelte av de andre brønnene. Det er ikke påvist konsentrasjoner av betydning mht. metaller, PCB eller BTEX i brønnene.

Målingene av grunnvannsstand i brønnene viste heller ingen entydig spredningsretning. Det kan derimot se ut til at det er et lavbrekk i grunnvannet ved BR2. Dette stemmer også overens med påvist oljeinnhold som tyder på at det lokalt kan være spredning fra vaskeplass til parkeringsplassen ved BR2. Området er i dag ubebygd og benyttes til parkering.

Det anbefales at Bane NOR, i samsvar med fylkesmannen, vurderer om det er behov for å gjøre en oppdatert helse og spredningsbasert risikovurdering nå som det foreligger grunnvannsmålinger i fra området. I tillegg anbefaler vi at det bør vurderes eventuell videre overvåkning av BR2.

(8)

Miljøundersøkelser Hokksund stasjon multiconsult.no

Grunnvannsovervåking INNHOLDSFORTEGNELSE

129286 15. august 2017 / 001 Side 4 av 13

INNHOLDSFORTEGNELSE

1 Innledning ... 5

1.1 Områdebeskrivelse og grunnforhold ... 6

2 Etablering av grunnvannsbrønner ... 7

2.1 Metode ... 8

2.2 Feltobservasjoner ... 9

2.3 Resultater ... 10

2.3.1 Målinger av grunnvannstand ... 10

2.3.2 Kjemiske analyseresultater ... 11

2.4 Vurdering av analyseresultatene ... 11

2.4.1 Metaller ... 11

2.4.2 PAH ... 11

2.4.3 Olje og BTEX ... 12

2.4.4 Alkylfenoler ... 12

2.4.5 NSO-forbindelser ... 12

2.4.6 PCB ... 12

2.4.7 Strømningsretning ... 12

3 Oppsummering ... 13

4 Referanser ... 13

TEGNINGER

129286-RIGm-TEG-002_rev01 grunnvannsbrønner og koter 129286-RIGm-TEG-003_rev01 olje C5-35

129286-RIGm-TEG-004_rev01 sum PAH 16 129286-RIGm-TEG-005 PCB 129286-RIGm-TEG-006_rev01 sum BTEX

VEDLEGG

Vedlegg 1. Innmålinger fra Scansurvey Vedlegg 2. Borlogg, Brødrene Myhre

Vedlegg 3. Analyseresultater metaller og PCB Vedlegg 4. Analyseresultater PAH

Vedlegg 5. Analyseresultater BTEX

Vedlegg 6. Analyseresultater olje (THC og Alifater) Vedlegg 7. Analyseresultater alkylfenoler

Vedlegg 8. Analyseresultater NSO-forbindelser

Vedlegg 9.Originale analyserapporter fra ALS Laboratory Group

(9)

Bane NOR har et avviklet deponiområde nordøst for Hokksund stasjon. Dette området skal historisk sett ha blitt benyttet som en allmenn fyllplass for blant annet bilvrak/bildeler, materialer og sviller og husholdningsavfall (ref. 1). Etter omfattende kartlegging ved miljøtekniske grunnundersøkelser av deponiet og omkringliggende områder har det kommet frem at fyllingen hovedsakelig består av et deponi for jernbanesviller, og at det er et deponi med husholdningsavfall nord for svilledeponiet. I sørvest mot jernbanen er det et område som skal ha blitt benyttet som vaskeplass for olje- og kreosotfat (ref. 2). I dette området er det ved grunnundersøkelser blitt påvist markert olje- og kreosotforurensede masser ned til 8-9 meters dybde. I øvrige undersøkte områder er det hovedsakelig påvist moderat forurensede masser begrenset til de øvre 1-2 meter. Figur 1 viser Hokksund stasjon, omtrentlig utstrekning av avfallsfyllingen og omtrentlig lokalisering av området som skal ha blitt benyttet til vaskeplass for fat.

For mer informasjon om historikk, se Rambølls rapport fra 2014 (1). For mer informasjon om utførte undersøkelser og tidligere utførte helse- og spredningsvurderinger, se Sweco rapport fra 2016 (2).

Figur 1. Kartutsnitt over Hokksund stasjon. Lokaliseringen av svilledeponiet er angitt med sort, og omtrentlig

(10)

Miljøundersøkelser Hokksund multiconsult.no

Grunnvannsovervåking 1 Innledning

129286 15. august 2017 / 001 Side 6 av 13

I 2012 ble det oppdaget utlekking av PAH og olje via overvannsnettet fra Hokksund stasjon til

Vestfosselva. Bane Nor iverksatte omfattende arbeider med kartlegging av forurensningssituasjonen, mulige kilder og spredningsveier. Det har blitt utført miljøtekniske grunnundersøkelser i flere

omganger og det har blitt utført prøvetakning av vann og slam i overvannsnettet.

I forbindelse med arbeidene som beskrevet ovenfor har Multiconsult blitt engasjert av Bane NOR til å etablere grunnvannsbrønner og utføre grunnvannsovervåking. Hensikten med

grunnvannsovervåkningen har vært å kartlegge om det foregår spredning av miljøgifter via grunnvannet fra deponiet. Foreliggende rapport presenterer utførte arbeider med etablering av grunnvannsbrønner og resultater fra grunnvannsovervåkingen.

1.1 Områdebeskrivelse og grunnforhold

Hokksund stasjon ligger i Øvre Eiker kommune i Buskerud, mellom Drammen og Kongsberg. Området rundt Hokksund stasjon er i hovedsak et sentrumsområde, med boliger, næringsvirksomhet og parkeringsplasser. Eiendommen deponiet ligger på har gårds- og bruksnummer 4001/2/1, og har et areal på ca. 10 000 m

²

.

Grunnforholdene i området er 7-8 meter med sand med enkelte siltlag. Under disse massene er det siltig leire. Nærmeste resipient er Vestfosselva som krysser under jernbanebrua sør for

stasjonsområdet. Ca. 300 meter vest for eiendommen ligger Drammenselva.

Eiendommen er ikke registrert i matrikkelen og grunnforurensningsdatabasen med forurenset grunn.

Den opprinnelige eiendommen med gårds- og bruksnummer 4001/2 er registrert i databasen med bakgrunn i deponiet.

Figur 2 viser lokaliseringen av svilledeponiet i forhold til Vestfosselva i sørøst.

Figur 2. Flyfoto om Hokksund stasjon i forhold til Vestfosselva i sørøst og Drammenselva mot nordøst.

Lokaliseringen av svilledeponiet er angitt med rødt. Kartkilde: Geodata.

(11)

Multiconsults underleverandør Brødrene Myhre. Metode og feltregistreringer er beskrevet i kapittel 2.1 og 2.2. Figur 3 viser lokaliseringen av brønnene. Firmaet Scansurvey har målt inn koordinater for hver brønn. Koordinater er gitt i vedlegg 1.

I tillegg har det blitt etablert en brønn ved elektrovognverkstedet i nord (BR12) i forbindelse med et annet prosjekt for Bane NOR. Resultatene fra denne brønnen er omtalt i Multiconsult rapport 129286-RIGm-RAP-003.

Figur 3. Kartutsnitt over Hokksund stasjon og lokalisering av etablerte grunnvannsbrønner. Lokaliseringen av svilledeponiet er angitt med sort, og omtrentlig lokalisering «vaskeplass for fat» er angitt med rødt. Utstrekning av deponi og vaskeplass er hentet fra Swecos rapport (ref.2.) Kartkilde: Geodata.

(12)

Grunnvannsovervåking 2 Etablering av grunnvannsbrønner

129286 15. august 2017 / 001 Side 8 av 13

2.1 Metode

Brønnene ble etablert ved odexboring med borerigg og mannskap fra Brødrene Myhre. Brønnene ble etablert til 8 eller 9 meters dybde, med stigerør, filterrør og sump som vist i brønnskjema i vedlegg 2.

Brønnene ble gruskastet og det ble etablert bentonittplugg like under terrengoverflaten for å unngå innsig av overflatevann. Etter etablering ble hver av brønnene rensepumpet i ca. 1 time.

Alle brønnene ble prøvetatt i tre prøvetakningsrunder; 13. september, 5. oktober og 18. oktober 2016. Grunnvannsprøvene ble analysert for metaller (arsen, kadmium, krom, kobber, kvikksølv, nikkel, bly og sink), PAH, olje (THC, C5-C35) BTEX og PCB. Prøvene for tungmetaller ble filtrert samme dag før kjemisk analyse. Prøvene for de organiske forbindelsene ble dekantert.

Brønnene BR1, BR3, BR4, BR5, BR6 og BR8 ble i tillegg prøvetatt 5. januar, 27.januar og 28. april 2017.

Grunnet snø og frost var det ikke mulig å prøveta BR2 5. januar og 27.januar. BR2, BR3, BR4 og BR8 ble i tillegg prøvetatt 24. mai og 23. juni 2017. Grunnvannsprøvene ble analysert for alkylfenoler, PAH, olje (alifater, C5-C35) BTEX og NSO-forbindelser (nitrogen, svovel og oksygenforbindelser). Alle kjemiske analyser i 2016 og 2017 er utført av det akkrediterte laboratoriet ALS Laboratory Group.

Grunnvannstand ble målt før lensepumping ved hver prøvetakningsrunde, og eventuell fri fase olje eller oljefilm ble registrert ved å hente opp vann med bailer. Deretter ble alle brønnene lensepumpet for ca. to brønnvolum før det ble tatt grunnvannprøver. Prøvetakningsflasker ble kondisjonert før de ble fylt med vann. Prøvetakning ble utført ved å bruke to seriekoblede 12 V engangspumper. Figur 4 viser prøvetaking av vann i BR2.

Ved de tre prøvetakningene i januar-april 2017 ble det i tillegg tatt vannprøver i bunn av brønnen før rensepumping for BR2, BR3 og BR8, etter ønske fra Bane NOR. Det samme gjelder BR2 ved

prøvetaking i mai og juni. Disse vannprøvene ble analysert for tilsvarende analyseparametere som beskrevet ovenfor. For de to prøvetakningene i mai-juni ble BR3, BR4 og BR8 også prøvetatt i det øverste vannsjiktet før rensepumping for vurdere evt. film/fri fase. Disse vannprøvene ble analysert for alkylfenoler, alifater (C

5

-C

35

) og sum PAH-16.

Figur 4. Grunnvannsprøvetakning i BR2.

(13)

kreosot registrert. Ved hver av grunnvannsprøvetakningsrundene ble også farge på vannet og vanntilsig registrert. Feltobservasjonene er oppsummert i tabell 1.

Vedlegg 2 viser registreringer utført av Brødrene Myhre ved brønnetableringene, samt

feltobservasjoner ved grunnvannsprøvetakning utført av Multiconsult. Figur 5 viser pumping av vann i BR11.

Tabell 1. Feltregistreringer ved grunnvannsprøvetakningen

Brønn Feltregistreringer av Brødrene Myhre Feltregistreringer av Multiconsult ved grunnvannsprøvetakning BR1 Massene besto av sand over silt. Klart vann. God tilsig ved pumping, klarte ikke å pumpe brønnen

tom. Ingen oljefilm, fri fase eller lukt.

BR2

Massene besto av sand over silt, med svak lukt av kreosot/diesel.

Litt blakket vann i starten ved pumpingen, men klart vann etter ca.

to minutters pumping. Brønnen ble pumpet helt tom ved lensepumping. Ingen oljefilm eller fri fase. Svak lukt av olje og kreosot. Brønnen fylles raskt opp igjen etter lensepumping.

BR3

Massene besto av sand over silt.

Siltlag på 4 m.

ett minutt pumping. God tilsig ved pumping, klarte ikke å pumpe brønnen tom. Ingen oljefilm, fri fase eller lukt.

BR4

Gruslag i toppen.

Klart vann. God tilsig ved pumping, klarte ikke å pumpe brønnen tom. Ingen oljefilm eller fri fase. Tidvis noe lukt av hydrogensulfid (råtne egg).

BR5 Massene besto av sand over silt.

Siltlag på 3 m. Gruslag på 7 m.

Klart vann. God tilsig ved pumping, klarte ikke å pumpe brønnen tom. Ingen oljefilm, fri fase eller lukt.

BR6

Gruslag i toppen.

Klart vann. Litt blakket vann i starten ved første prøvetakning. God tilsig ved pumping, klarte ikke å pumpe brønnen tom. Ingen oljefilm, fri fase eller lukt.

Gruslag i toppen, og et gruslag på 7 m.

Klart vann. God tilsig ved pumping, klarte ikke å pumpe brønnen tom. Ingen lukt. Ingen oljefilm, fri fase eller lukt.

BR8

Markert lukt av kreosot/diesel.

Ganske blakket vann i starten ved pumpingen, men klart vann etter 2-3 minutters pumping. Brønnen ble pumpet helt tom ved lensepumping. Ingen oljefilm, fri fase eller lukt. Tar lag tid før brønnen fylles igjen etter lensing.

Gruslag i toppen.

Klart vann, ingen oljefilm eller lukt. God tilsig ved pumping, klarte ikke å pumpe brønnen tom. Ingen oljefilm, fri fase eller lukt.

BR10

Massene besto av sand over silt. Ganske blakket vann i starten ved pumpingen, men klart vann etter ca. 2 minutters pumping. Brønnen ble pumpet helt tom ved lensepumping. Ingen oljefilm, fri fase eller lukt.

BR11

Gruslag i bunn.

ett minutt pumping. God tilsig ved pumping, klarte ikke å pumpe brønnen tom. Ingen oljefilm, fri fase eller lukt.

(14)

129286 15. august 2017 / 001 Side 10 av 13

Figur 5. Grunnvannsprøvetakning i BR11.

2.3 Resultater

2.3.1 Målinger av grunnvannstand

Før lensepumping ble grunnvannstand målt med en elektrisk vannstandsmåler. Resultatene fra målingene og resultatene omgjort til grunnvannstand (m.o.h.) er vist i tabell 2. Selve målingene viser dybde til grunnvannsspeilet fra terreng. Grunnvannsstanden (m.o.h.) er beregnet ved å trekke målt grunnvannsstand fra målt terrenghøyde. Resultatene fra BR12 er inkludert i tabellen for å ha et sammenlikningsgrunnlag med hensyn til strømningsretning.

En sammenstilling av grunnvannstand og lokalisering av brønnene er gitt i tegning -2. Vurdering av

resultatene er gitt i kapittel 2.4.

(15)

i.m. = ikke målt

*Målt av Scansurvey, Høydedatum NN2000

2.3.2 Kjemiske analyseresultater

Det finnes ikke nasjonale grenseverdier for grunnvann i Norge som kan benyttes for å vurdere miljøtilstand. Derfor er resultatene sammenliknet med ulike verdier gitt i drikkevannsforskriften, PNEC-verdier, og forslag til terskelverdier for grunnvann.

Kjemiske analyseresultater sammenlignet opp mot tilstandsklasser og grenseverdier er gitt i vedlegg 3- 9. Originale analyserapporter fra ALS Laboratory Group er presentert i vedlegg 10.

Tegning 3 – 6 (vedlagt) viser målte konsentrasjoner i brønnene for de ulike organiske forbindelsene.

2.4 Vurdering av analyseresultatene

2.4.1 Metaller

Generelt er det ikke målt metallinnhold av betydning i grunnvannsbrønnene. Det er målt litt forhøyede kadmiumverdier i BR3 rett sør for deponiet, men ikke over grenseverdiene gitt i

drikkevannsforskriften. I samme brønn er det også målt noe forhøyede verdier av kobber. En av tre målinger overskrider så vidt grenseverdien i drikkevannsforskriften. Ettersom grunnvannet i området ikke benyttes til drikkevann og konsentrasjonene vil fortynnes betraktelig før grunnvannet når nærmeste resipient, anses metallkonsentrasjonene i BR3 å være ubetydelige.

2.4.2 PAH

Det er gjennomgående påvist noe forhøyede PAH-konsentrasjoner i BR2 og BR8 ved alle

prøvetakingsrunder. De høyeste konsentrasjonene er i BR2. Det er ved noen prøvetakingsrunder også påvist konsentrasjoner over deteksjons grense i BR1, BR3, BR5, BR6 og BR10. Ved å

Måling (13. sept) 5,41 3,54 6,01 5,95 5,61 3,65 1,20 3,20 4,55 3,30 4,79 4,90

Måling (5. okt) 5,39 3,75 6,11 6,05 5,63 3,80 1,40 3,32 4,80 3,40 5,80 4,80

Måling (18. okt) 5,50 3,68 6,15 6,09 5,65 3,61 1,40 3,39 4,91 3,45 4,89 4,90

Måling (5. jan) 5,56 i.m. 6,20 6,15 6,84 3,96 i.m. 3,48 i.m. i.m. i.m. i.m.

Måling (27. jan) 5,57 i.m. 6,23 6,19 6,88 4.00 i.m. 3,70 i.m. i.m. i.m. i.m.

Måling (28. apr) 5,60 3,64 6,26 6,18 6,82 3,96 i.m. 3,48 i.m. i.m. i.m. i.m.

Måling (24. mai) i.m. 3,70 6,19 6,12 i.m. i.m. i.m. 3,40 i.m. i.m. i.m. i.m.

Måling (23. jun) i.m. 3,40 6,01 5,96 i.m. i.m. i.m. 3,27 i.m. i.m. i.m. i.m.

Terreng, m.o.h.* 10,038 8,046 10,701 10,646 10,095 8,471 10,13 8,114 9,459 8,023 9,443 14,984 Grunnvannstand 13 sept 4,628 4,506 4,691 4,696 4,485 4,821 8,93 4,914 4,909 4,723 4,653 10,084 Grunnvannstand 5. okt 4,648 4,296 4,591 4,596 4,465 4,671 8,73 4,794 4,659 4,623 3,643 10,184 Grunnvannstand 18. okt 4,538 4,366 4,551 4,556 4,445 4,861 8,73 4,724 4,549 4,573 4,553 10,084 Grunnvannstand 5. jan 4,478 i.m. 4,501 4,496 3,255 4,511 i.m. 4,634 i.m. i.m. i.m. i.m.

Grunnvannstand 27. jan 4,468 i.m. 4,471 4,456 3,215 4,471 i.m. 4,414 i.m. i.m. i.m. i.m.

Grunnvannstand 28. apr 4,438 4,406 4,441 4,466 3,275 4,511 i.m. 4,634 i.m. i.m. i.m. i.m.

Grunnvannstand 24. mai i.m. 4,346 4,511 4,526 i.m. i.m. i.m. 4,714 i.m. i.m. i.m. i.m.

Grunnvannstand 23. jun i.m. 4,646 4,691 4,686 i.m. i.m. i.m. 4,844 i.m. i.m. i.m. i.m.

(16)

129286 15. august 2017 / 001 Side 12 av 13

påvist i alle brønnene (unntatt BR2) lave (se vedlegg 3). Det er kun PAH konsentrasjonene i BR2 som ved en slik sammenstilling er noe forhøyet. I BR2 er 80-90% av de påviste PAH-forbindelsene naftalen. Dersom man klassifiserer naftalen konsentrasjonen iht. tilstandsklassene for ferskvann tilsvarer målte konsentrasjoner tilstandsklasse 4.

Tegning 4 viser en sammenstilling av målte konsentrasjoner av sum PAH-16 i brønnene.

2.4.3 Olje og BTEX

Det er påvist oljeinnhold i BR2 ved alle, unntatt én, prøvetakingsrunde. Det er også detektert olje i BR1 og BR3 ved én av prøvetakingsrundene, samt i BR8 i tre av åtte prøvetakingsrunder. I tillegg er det påvist en oljekonsentrasjon som så vidt overskrider deteksjonsgrensen i to av vannprøvene for BR4.

Det er få grenseverdier for olje i grunnvann og ferskvann. Til sammenlikning er oljekonsentrasjonene i BR2 godt over drikkevannskravet og PNEC verdiene, men samtidig godt under det som ofte settes som et krav for oljeutskillere som slipper vann til resipient (5000 µg/L). Påvist olje er vannløst og vil under normale omstendigheter ikke kunne fjernes i en oljeutskiller.

Av alle prøvene er det kun påvist BTEX i BR2. Konsentrasjonene er lave. Det finnes ikke grenseverdier for sum-BTEX i vann. Konsentrasjonene for bensen i BR2 er lavere enn grenseverdiene gitt i

drikkevannsforskriften.

Tegning 3 og 6 viser en sammenstilling av målte konsentrasjoner av olje og BTEX i brønnene.

2.4.4 Alkylfenoler

Det er påvist alkylfenoler over deteksjonsgrense i BR2 og BR3 ved alle prøvetakingsrundene (mellom januar og juni 2017). Ved prøvetakingsrunden utført 5. januar 2017 ble det påvist fenol over

deteksjonsgrense i BR4, BR5 og BR8. Også ved prøvetakningsrunden utført 23.juni 2017 ble det påvist fenol over deteksjonsgrense i BR4 og BR8.

I følge miljødirektoratets rapport TA-2978/2012 «Miljøgifter i sigevann fra avfallsdeponier i Norge, Data fra perioden 2006-2010» er PNEC for fenoler, herunder summen av fenol og alle alkylerte fenoler (ikke nonyl- og oktylfenoler med tilhørende etoksilater), på 7,7 µg/L. Denne verdien overskrides i tre tilfeller i både BR2 og BR3, samt i ett tilfelle i BR8.

2.4.5 NSO-forbindelser

Det er påvist NSO-forbindelser (nitrogen, svovel og oksygenforbindelser) over deteksjonsgrense i BR2 ved alle prøvetakingsrundene. Det er ikke påvist NSO-forbindelser i noen av de andre brønnene, med unntak av BR3 ved prøvetaking 28.04.17.

2.4.6 PCB

Det er ikke målt nivåer av PCB over deteksjonsgrensen i grunnvannsprøvene, dette er også vist i tegning 5.

2.4.7 Strømningsretning

Tegning 2 viser en sammenstilling av grunnvannsstand i brønnene.

Målingene som er gjort antyder at grunnvannet i området ikke har noen ensrettet

strømningsgradient. Dette kan skyldes de mange siltlagende i sanden som vil påvirke grunnvann-

strømningen. Brønnen ble etablert med delvis stor innbyrdes avstand for å kunne fange opp

(17)

Det kan derimot se ut til at det er et lavbrekk i grunnvannet ved BR2. Dette stemmer også overens med påvist oljeinnhold som tyder på at det lokalt kan være spredning fra vaskeplass til

parkeringsplassen ved BR2. Området er i dag ubebygd og benyttes til parkering.

3 Oppsummering

Analyseresultatene for grunnvannsovervåkingen viser gjennomgående noe forhøyede

konsentrasjoner av PAH, olje, alkylfenoler og NSO-forbindelser i en av 11 brønner (BR2). Det er ved enkeltmålinger også påvist noe forhøyede konsentrasjoner i enkelte av de andre brønnene. Det er ikke påvist konsentrasjoner av betydning mht. metaller, PCB eller BTEX i brønnene.

Målingene av grunnvannsstand i brønnene viser ingen entydig spredningsretning. Dette kan skyldes de mange siltlagende i sanden som vil påvirke grunnvannstrømningen. Det kan derimot se ut til at det er et lavbrekk ved BR2 og at det har skjedd en spredning mot øst.

Bane NOR vil i samsvar med fylkesmannen, vurdere om det er behov for å gjøre en oppdatert helse og spredningsbasert risikovurdering nå som det foreligger grunnvannsmålinger i fra området. I tillegg anbefaler vi at det bør vurderes eventuell videre overvåkning av BR2.

4 Referanser

1. Rambøll 2014. Rapport. Bistand tilknyttet forurenset grunn i Hokksund. Kartlegging av potensielle kilder til forurenset drensvann på Jernbaneverkets grunn. Forslag til videre kartlegging og tiltak.

Sweco rapport 2016. Rapportnummer: m-rap-001-1350002678. 61 sider.

2. Sweco 2016. Rapport. Hokksund stasjon – Miljøteknisk grunnundersøkelse. Vurdering av spredningsrisiko, delområde nord. 30 sider.

3. Miljødirektoratets veileder «Grenseverdier for klassifisering av vann, sediment og biota», M-608.

4. Forskrift om vannforsyning og drikkevann (Drikkevannsforskriften), FOR-2001-12-04-1372 5. Bioforsk rapport «Forslag til terskelverdier for forurensede stoffer i norsk grunnvann», TA-

2722/2010

6. Miljødirektoratets rapport «Miljøgifter i sigevann fra avfallsdeponier i Norge, Data fra perioden

2006-2010» TA-2978/2012

(18)

A A

A

A A

A

A A

BR9 BR8

BR7

BR6

BR5 BR4

BR3 BR2

BR1 BR12

BR11

BR10

8,938,73 8,73i.m.

i.m.i.m.

4.653 3.643 4.553 i.m.i.m.

i.m.i.m.

i.m.

4.723 4.623 4.573 i.m.i.m.

i.m.i.m.

i.m.

4.909 4.659 4.549 i.m.i.m.

i.m.i.m.

i.m.

10.084 10.184 10.084 i.m.i.m.

i.m.i.m.

i.m.

4.821 4.671 4.861 4.511 4.471 4.511 i.m.i.m.

4.485 4.465 4.445 4.425 4.385 4.445 i.m.i.m.

4.506 4.296 4.366 i.m.i.m.

4.406 4.346 4.646

4.628 4.648 4.538 4.478 4.468 4.438 i.m.i.m.

4.914 4.794 4.724 4.634 4.414 4.634 4.714 4.844

4.696 4.596 4.556 4.496 4.456 4.466 4.526 4.686 4.691

4.591 4.551 4.501 4.471 4.441 4.511 4.691

Kartverket, Geovekst, Kommuner, Corine og OSM - Geodata AS

Rev. Beskrivelse Dato Tegn. Kontr. Godkj.

Situasjonsplan grunnvannsbrønner Jernbaneverket

Grunnvannsovervåking

Hokksund stasjon - miljøundersøkelser

Original format Fag

A3 Miljøgeologi

Tegningens filnavn 129286-RIGm-TEG-002 Målestokk

Dato21.07.2017 Konstr./Tegnet

LKJ Kontrollert

GO/TLR ^Godkjent Oppdrag nr.

129286

Tegning nr. Rev.

01

Underlagets filnavn Kartgrunnlag fra Geodata

[email protected]

´

±

0 15 30 60 90 120

Meters

^LKJ

2 Tegnforklaring

Vaskeplass for fat Svilledeponi

A

Lokalisering grunnvannsbrønner Navn, grunnvannsbrønn

kotehøyde grunnvannstand (m.o.h.), målte datoer

13 september 5 oktober 18 oktober

5 januar 27 januar

28 april 24 mai 23 juni

1: 2000

Oversikt over måling av grunnvannstand (moh)

BR12 er tatt med for å sammenlikne

grunnvannsstand. Resultater fra BR12 er inkludert i rapport 129286-RIGm-RAP-003.

i.m.= ikke målt

(19)

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

33

48 i.m.

i.m.

n.d.

i.m.

BR9 BR8

BR7

BR6

BR5 BR4

BR3

BR2

BR1 BR11

BR10 18

10 32

i.m.

n.d.

i.m.

61 i.m.

i.m.

n.d.

i.m.

n.d.

i.m.

134 i.m.

i.m.

n.d.

i.m.

n.d.

33

75 i.m.

i.m.

n.d.

i.m.

n.d.

5.2 406

n.d.

5.2 406

n.d.

381 n.d.

n.d.

626 n.d.

n.d.

Påviste konsentrasjoner olje (C5-C35) Jernbaneverket

Grunnvannsovervåking

Original format Fag

A3 Miljøgeologi

´

±

^Navn,^{Sv il} grunnvannsbrønn^l^edeponi

Oljekonsentrasjoner i μ g/L, C5-C35 13. september

5. oktober 18. oktober

5. januar 27. januar

28. april 24. mai 23. juni

n.d. = ikke påv ist over deteksjonsgrensen i.m. = ikke må lt på den aktuelle datoen

(20)

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

i.m.

n.d.

0.03

i.m.

0.062

0.034

0.032

BR9 BR8

BR7

BR6

BR5 BR4

BR3

BR2

BR1 BR11

BR10 34

i.m.

0.16

i.m.

n.d.

0.22

i.m.

270 i.m.

i.m.

0.24

i.m.

n.d.

i.m.

0.064

23 i.m.

i.m.

n.d.

0.085

0.056 i.m.

i.m.

0.15

i.m.

0.079

0.059

0.044 0.042

0.058 310

n.d.

0.036 0.079

310 n.d.

n.d.

0.036 0.079

260 n.d.

0.26

n.d.

0.53

n.d.

400 n.d.

n.d.

0.97

n.d.

0.056 0.018

Kartverket, Geovekst, Kommu ner, Corine og OSM - Geodata AS

Påviste konsentrasjoner, sum PAH-16 Jernbaneverket

Grunnvannsovervåking

Hokksund stasjon - miljøundersøkelser

Original format Fag

A3 Miljøgeologi

LKJ Kontrollert

129286

Tegning nr. Rev.

01

[email protected]

´

±

0 10 20 40 60 80

Meters

^LKJ

4 Tegnforklaring

Vaskeplass for fat Sv illedeponi Navn, grunnvannsbrønn

Su m PAH-16 i μg/L 13. september

5. janu ar 27. janu ar

28. april 24. mai 23. ju ni

1: 1250

n.d. = ikke påv ist over deteksjonsgrensen i.m. = ikke må lt på den aktu elle datoen

Påviste ko nsentrasjoner sum PAH-16, μg/L

(21)

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

n.d.

BR9 BR8

BR7

BR6

BR5 BR4

BR3

BR2

BR1 BR11

BR10 n.d.

n.d.

Påviste konsentrasjoner, sum PCB-7 Jernbaneverket

Grunnvannsovervåking

Original format Fag

A3 Miljøgeologi

´

±

_Navn,^Vaskepl^{Sv i} grunnvannsbrønn^l^l^edeponi^{ass f}^{or fat}

Su m PCB-7 i μg /L 13 september

5 oktober 18 oktober

n.d. = ikke påv ist over deteksjonsgrensen

(22)

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

A

A A

i.m.

n.d.

i.m.

n.d.

i.m.

n.d. BR9

BR8

BR7

BR6

BR5 BR4

BR3

BR2

BR1 BR11

BR10 i.m.

i.m.

23.7

i.m.

n.d.

i.m.

33.1

i.m.

n.d.

i.m.

n.d.

28.7

n.d.

i.m.

n.d.

i.m.

n.d.

i.m.

n.d.

16.4

n.d.

16.4

n.d.

28.6

n.d.

30.6

n.d.

Kartverket, Geovekst, Kommu ner, Corine og OSM - Geodata AS

Påviste konsentrasjoner, sum BTEX Jernbaneverket

Grunnvannsovervåking

Hokksund stasjon - miljøundersøkelser

Original format Fag

A3 Miljøgeologi

LKJ Kontrollert

129286

Tegning nr. Rev.

01

[email protected]

´

±

0 10 20 40 60 80

Meters

^LKJ

6 Tegnforklaring

Vaskeplass for fat Svilledeponi Navn, gru nnvannsbrønn

Su m BTEX i μg/L 13. september

5. janu ar 27. janu ar

28. april 24. mai 23. ju ni

1: 1250

n.d . = ikke påvis t over deteksjonsgrensen i.m. = ikke målt på den aktu elle datoen

Påviste kons entrasjoner sum BTEX i μg/L

(23)

(24)

BR1 BR2

BR3 BR4

BR5 BR6

BR7

BR8

BR9

BR10 BR11

BR12

Oversikt brønner Hoksund stasjon

--- Punkt Nord Øst Høyde --- BR1 6625988.746 550962.459 10.038 BR2 6626097.533 550945.227 8.046 BR3 6626039.527 550923.502 10.701 BR4 6626054.022 550976.290 10.646 BR5 6626029.030 551011.699 10.095 BR6 6625997.010 550894.839 8.471 BR7 6626101.138 550838.749 10.130 BR8 6626142.035 550894.173 8.114 BR9 6625948.975 551073.300 9.459 BR10 6625893.666 551026.308 8.023 BR11 6626198.017 550861.349 9.443 BR12 6626363.784 550659.816 14.984

Sign: ESK NE:

Multiconsult AS

Hokksund stasjon

Innmåling av brønner

Tegn: 4386-05 Malerhaugveien 25

H: NN2000 Tel.: 22 08 68 00

Dato: 26.09.2016 1:3000

www.scansurvey.no 0661 Oslo

(25)

(26)

(27)

(28)

(29)

(30)

(31)

(32)

(33)

(34)

(35)

(36)

(37)

(38)

VEDLEGG 3

(39)

ArsenKadmiumKromKopperKvikksølvNikkel BR1.113.09.2016Prøvetatt bunn i brønn etter lensepumping3.330.0772<0.91.32<0.023.07<0.5 BR1.25.10.2016Prøvetatt bunn i brønn etter lensepumping2.670.03950.2050.543<0.0022.380.0371 BR1.318.10.2016Prøvetatt bunn i brønn etter lensepumping2.080.03030.1861.67<0.0021.820.034 BR2.113.09.2016Prøvetatt bunn i brønn etter lensepumping4.26<0.05<0.91.15<0.022.1<0.5 BR2.25.10.2016Prøvetatt bunn i brønn etter lensepumping3.030.004250.480.503<0.0021.560.048 BR2.318.10.2016Prøvetatt bunn i brønn etter lensepumping1.7<0.0020.4420.233<0.0020.8790.0241 BR3.113.09.2016Prøvetatt bunn i brønn etter lensepumping0.7660.664<0.953.6<0.0210.4<0.5 BR3.25.10.2016Prøvetatt bunn i brønn etter lensepumping0.2020.7150.39115<0.00213.10.154 BR3.318.10.2016Prøvetatt bunn i brønn etter lensepumping0.1790.8430.54793.4<0.00213.80.125 BR4.113.09.2016Prøvetatt bunn i brønn etter lensepumping0.7370.0878<0.91.39<0.0211.8<0.5 BR4.25.10.2016Prøvetatt bunn i brønn etter lensepumping0.2290.03630.07510.711<0.0027.060.0147 BR4.318.10.2016Prøvetatt bunn i brønn etter lensepumping0.2090.0350.04730.851<0.0025.580.0144 BR5.113.09.2016Prøvetatt bunn i brønn etter lensepumping3.020.11<0.91.75<0.026.55<0.5 BR5.25.10.2016Prøvetatt bunn i brønn etter lensepumping1.120.1050.1310.835<0.0026.360.0137 BR5.318.10.2016Prøvetatt bunn i brønn etter lensepumping0.7170.1410.07920.625<0.0026.480.0151 BR6.113.09.2016Prøvetatt bunn i brønn etter lensepumping3.550.0502<0.91.89<0.021.52<0.5 BR6.25.10.2016Prøvetatt bunn i brønn etter lensepumping1.260.009150.5010.321<0.0020.9550.178 BR6.318.10.2016Prøvetatt bunn i brønn etter lensepumping1.550.009210.3960.415<0.0020.9570.0887 BR7.113.09.2016Prøvetatt bunn i brønn etter lensepumping2.05<0.05<0.9<1<0.02<0.6<0.5 BR7.25.10.2016Prøvetatt bunn i brønn etter lensepumping1.4<0.0020.17<0.1<0.0020.2560.0157 BR7.318.10.2016Prøvetatt bunn i brønn etter lensepumping1.38<0.0040.0897<0.2<0.0020.249<0.02 BR8.113.09.2016Prøvetatt bunn i brønn etter lensepumping2.09<0.051.031.14<0.020.954<0.5 BR8.25.10.2016Prøvetatt bunn i brønn etter lensepumping1.280.002160.521<0.1<0.0021.10.308 BR8.318.10.2016Prøvetatt bunn i brønn etter lensepumping0.8130.005260.4140.67<0.0021.050.319 BR9.113.09.2016Prøvetatt bunn i brønn etter lensepumping3.640.0756<0.9<1<0.024.2<0.5 BR9.25.10.2016Prøvetatt bunn i brønn etter lensepumping3.690.01060.146<0.1<0.0022.75<0.01 BR9.318.10.2016Prøvetatt bunn i brønn etter lensepumping3.210.02920.1570.292<0.0023.64<0.01 13.09.2016Prøvetatt bunn i brønn etter lensepumping2.520.0637<0.9<1<0.022.2<0.5 5.10.2016Prøvetatt bunn i brønn etter lensepumping1.770.008850.1750.222<0.0023.860.0402 18.10.2016Prøvetatt bunn i brønn etter lensepumping1.830.004020.2040.146<0.0021.540.0314 13.09.2016Prøvetatt bunn i brønn etter lensepumping3.290.0578<0.91.76<0.021.73<0.5 5.10.2016Prøvetatt bunn i brønn etter lensepumping1.77<0.0020.3470.178<0.0021.430.11 18.10.2016Prøvetatt bunn i brønn etter lensepumping1.090.003040.3920.16<0.0021.010.222 -0.0030.10.30.0010.50.02 -0.08-200*3.47.80.04741.2 -0.45-200*3.47.80.0734 -4.5-200*3.415.60.1467 ->200>3.4>15.6>14>67>57 105501000.520 0.50.08-0.19-7.8-22.10.0025-0.473.55-21.8 50.08-0.255-507.8-22.10.056-202.5 g av vann, sediment og biota», M-608. ften), FOR-2001-12-04-1372 e stoffer i norsk grunnvann», TA-2722/2010

Grenseverdi ferskvann Klasse V** Drikkevannsforskriften*** PNEC**** Forslag terskelverdier Bioforsk****

Dato prøvetattKommentar Grenseverdi ferskvann Klasse I** Grenseverdi ferskvann Klasse II** Grenseverdi ferskvann Klasse III** Grenseverdi ferskvann Klasse IV**

Metaller

(40)
