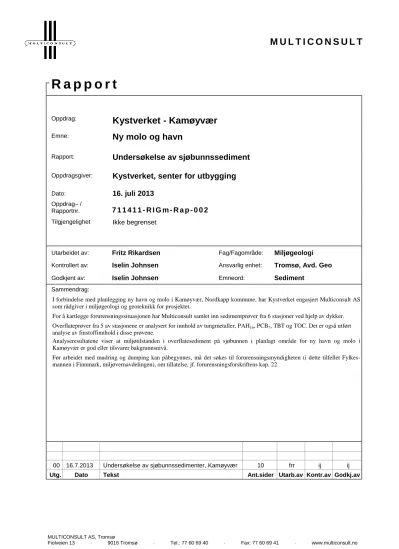

Oppdrag:

Kystverket - Kamøyvær

Emne:

Ny molo og havn

Rapport: Undersøkelse av sjøbunnssediment

Oppdragsgiver: Kystverket, senter for utbygging

Dato: 16. juli 2013

Oppdrag– /

Rapportnr. 7 1 1 4 1 1 - R I G m - R a p - 0 0 2

Tilgjengelighet Ikke begrenset

Utarbeidet av: Fritz Rikardsen Fag/Fagområde: Miljøgeologi Kontrollert av: Iselin Johnsen Ansvarlig enhet: Tromsø, Avd. Geo

Godkjent av: Iselin Johnsen ^Emneord: Sediment

Sammendrag:

I forbindelse med planlegging ny havn og molo i Kamøyvær, Nordkapp kommune, har Kystverket engasjert Multiconsult AS som rådgiver i miljøgeologi og geoteknikk for prosjektet.

For å kartlegge forurensningssituasjonen har Multiconsult samlet inn sedimentprøver fra 6 stasjoner ved hjelp av dykker.

Overflateprøver fra 5 av stasjonene er analysert for innhold av tungmetaller, PAH₁₆, PCB₇, TBT og TOC. Det er også utført analyse av finstoffinnhold i disse prøvene.

Analyseresultatene viser at miljøtilstanden i overflatesediment på sjøbunnen i planlagt område for ny havn og molo i Kamøyvær er god eller tilsvarer bakgrunnsnivå.

Før arbeidet med mudring og dumping kan påbegynnes, må det søkes til forurensningsmyndigheten (i dette tilfellet Fylkes- mannen i Finnmark, miljøvernavdelingen), om tillatelse, jf. forurensningsforskriftens kap. 22

00 16.7.2013 Undersøkelse av sjøbunnssedimenter, Kamøyvær 10 frr ij ij

Utg. Dato Tekst Ant.sider Utarb.av Kontr.av Godkj.av

R a p p o r t

(2)

Innholdsfortegnelse

1. Innledning ... 3

2. Beskrivelse av undersøkelsesområdet ... 3

2.1 Kamøyvær, Nordkapp ... 4

3. Utførte undersøkelser ... 5

3.1 Feltundersøkelse ... 5

3.2 Laboratorieundersøkelse ... 5

4. Resultater ... 5

4.1 Sedimentbeskrivelse ... 5

4.2 Kjemiske analyser ... 6

4.3 Totalt organisk karbon, TOC ... 7

5. Beskrivelse av forurensningssituasjonen ... 8

5.1 Kamøyvær, planlagt ny havn m/molo ... 8

6. Naturmangfold ... 8

7. Konklusjon ... 9

8. Referanseliste ... 10

Vedlegg A Fullstendig analysebevis

Vedlegg B Miljøprøvetaking av sjøbunnssedimenter, prøvetakingsrutiner, datert 3.1.2012

(3)

1. Innledning

I forbindelse med planlegging av ny fiskerihavn i Kamøyvær har Kystverket engasjert Multiconsult AS som rådgiver i miljøgeologi og geoteknikk for prosjektet [1].

Multiconsult har utført miljøgeologiske og geotekniske undersøkelser av sjøbunnen i det aktuelle området som ligger på vestsiden av eidet som fører ut til havna i Kamøyvær. I de nye planene inngår bygging av ny molo og noe mudring.

Foreliggende rapport inneholder resultater fra de miljøgeologiske undersøkelsene. De geotekniske undersøkelsene med vurderinger vil bli presentert i egen rapport.

2. Beskrivelse av undersøkelsesområdet

Området som er undersøkt ligger i tilknytning til Kamøyvær, vest for Haugen og eidet der fiskerihavna er lokalisert i dag. I denne bukta i Kamøyvær ligger det kun mindre båter fortøyd.

Det drives noe fiskerivirksomhet i Kuvika, et stykke lenger inn i Risfjorden, se Figur 1.

Fiskeriflåten med tilhørighet i Kamøyvær som benytter eksisterende kaianlegg, er dominert av mindre fiskefartøy.

Figur 1 Oversiktskart Kamøyvær. Kilde kartgrunnlag: Statens kartverk, Geovekst og kommuner.

N

Risfjorden Kuvika

(4)

2.1 Kamøyvær, Nordkapp

Tettstedet Kamøyvær ligger i ly bak Store Kamøya og Lille Kamøya. Fiskeværet omsluttes i tillegg av ei halvøy som naturlig skjermer for vær og vind.

Det er planlagt etablering av ny havn med molo på vestsiden av Haugen/Hjalmarnesset i Kamøyvær. Det er behov for noe mudring sør for der moloen planlegges etablert. I flg. fore- løpig skisse fra Kystverket vil moloen bli om lag 150 m lang og strekke seg fra land og ut mot grunne (-3,3 m) med sjømerke på, se Figur 2.

Vanndybden i det undersøkte området er fra kote -4,5 til -7,2 (ref. Sjøkartverkets null).

Figur 2 Kamøyvær, Nordkapp kommune. Prøvestasjoner i forbindelse med planlegging av ny havn og molo på vestsiden av eksisterende havn. Kilde kartgrunnlag: Statens kartverk, Geovekst og kommuner.

N

Kamøyvær havn

ST1

ST2

ST3

ST4

ST5

ST6

N Omtrentlig plas-

sering av ny molo

(5)

3. Utførte undersøkelser

3.1 Feltundersøkelse

Feltarbeidet ble utført den 29. mai 2013. Prøvetaking i overflatesediment (0-20 cm) ble utført i samarbeid med Dykker Sentret AS, Tromsø. Det ble samlet inn 4 replikater fra hver stasjon.

Det var klarvær, sol, vindstille og lufttemperaturen var 20 ºC.

Det framgår av Tabell 1 hvor langt ned i sedimentet det ble samlet prøvemateriale. Beskrivelse av prøvene er gjort for hele sedimentdypet.

Alle dybder i rapportens tekst og tabeller refererer seg til høydesystemet Sjøkartverkets null.

Prøvetaking og analyse er utført i henhold til prosedyrer gitt i veiledere om klassifisering og håndtering av sediment fra Miljødirektoratet (tidligere Klif) [2] og [3] og norsk standard for sedimentprøvetaking i marine områder [4] samt Multiconsult sine interne retningslinjer.

Koordinatene er under feltarbeidet notert i grader og desimalminutter og senere transformert til EU89-UTM sone 33, se posisjoner i Tabell 1.

Feltarbeidet er loggført med alle data som kan ha betydning for resultatet av undersøkelsen.

For nærmere beskrivelse av prøvetakingsmetode og prøveopparbeiding vises det til vedlegg B

"Miljøprøvetaking av sjøbunnssedimenter. Prøvetakingsrutiner".

3.2 Laboratorieundersøkelse

De øverste 10 cm med sediment i sylinderne fra hver stasjon er blandet sammen og analysert.

Sediment (0-10 cm) fra 5 av 6 stasjoner (ikke analysert ST 6) er sendt til kjemisk analyse for innhold av miljøgifter og til korngradering.

Prøvene er analysert for innhold av tungmetaller (arsen, bly, kadmium, kobber, krom, kvikksølv, nikkel og sink), polysykliske aromatiske hydrokarboner (PAH16EPA), polyklorerte bifenyler (PCB7), tributyltinn (TBT) og totalt organisk karbon (TOC). Det er utført sikting med tanke på finstoffinnhold for de samme prøvene.

De kjemiske analysene og korngraderingene er utført av ALS Laboratory Group som er akkreditert for denne typen analyser.

Sedimentprøver som ikke er sendt inn til kjemisk analyse oppbevares nedfrosset hos Multiconsult AS i Tromsø inntil 3 måneder etter rapportutgivelse.

4. Resultater

4.1 Sedimentbeskrivelse

Lokalisering av prøvestasjonene, stasjonsdyp, samt visuell beskrivelse av sedimentprøvene er presentert i Tabell 1. Sedimentbeskrivelsen er basert på observasjoner fra dykker på prøvestedet og notater fra opparbeidelse av prøven i lab hos Multiconsult. Stasjonsdyp er avlest på stedet og korrigert (ref. Sjøkartverkets null) med hensyn til observert tidevann på prøvetidspunktet (29. mai 2013).

Dersom det ikke framgår av beskrivelsen av den enkelte prøve, er det ikke registrert lukt av H2S i sedimentet.

(6)

Tabell 1 Kamøyvær, prøver av sediment i planlagt ny havn og molo. Sedimentbeskrivelse og lokalisering av prøvestasjonene. Sediment fra alle stasjonene, unntatt ST 6, er kjemisk analysert.

4.2 Kjemiske analyser

Analyseresultatene er vurdert i henhold til Miljødirektoratet (tidl. Klif) sitt system for klassifisering av miljøkvalitet i fjorder og kystfarvann [2]. Klassifiseringssystemet deler sedimentene inn i fem tilstandsklasser som vist i Tabell 2. Resultatene fra de kjemiske analysene er vist i Tabell 3. Fullstendig analysebevis er gitt i vedlegg A.

Tabell 2 Klassifiseringssystemet for metaller og organiske miljøgifter i sjøvann og marine sedimenter.

Kilde: Miljødirektoratet (tidl. Klif) (TA-2229/2007)

Tilstandsklasser for sediment

I Bakgrunn II God III Moderat IV Dårlig V Svært dårlig

Bakgrunnsnivå Ingen toksiske effekter

Kroniske effekter ved langtidseksponering

Akutt toksiske effekter ved korttidseksponering

Omfattende akutt-toksiske

effekter

Tabell 3 Kamøyvær, analyseresultater fra (ST 1-ST 5) for tungmetaller, B(a)p,PAH16, og PCB7 og TBT.

Fargene tilsvarer tilstandsklassene slik de er vist i Tabell 2.

Analyseresultater

Stoff/stasjoner

ST 1 (0-10 cm)

ST 2 (0-10 cm)

ST 3 (0-10 cm)

ST 4 (0-10 cm)

ST 5 (0-10 cm)

Arsen (As) mg/kg 1,46 0,76 3,36 2,24 8,72

Bly (Pb) mg/kg 4,2 3,6 18,8 9,0 22,8

Kobber (Cu) mg/kg 10,1 2,83 9,81 13,9 33,2

Krom (Cr) mg/kg 14,0 14,5 19,0 17,6 27,1

Kadmium (Cd) mg/kg 0,28 <0.10 0,19 <0.10 0,57 Kvikksølv (Hg) mg/kg <0.20* <0.20* <0.20* <0.20* <0.20*

Nikkel (Ni) mg/kg 11,3 9,4 13,9 24,5 32,0

Sink (Zn) mg/kg 15,7 16,7 24,5 39,6 57,6

B(a)p µg/kg <10* <10* 45,0 118,0 168,0

Sum PAH-16 µg/kg n.d. n.d. 638 1320 1670

Sum PCB-7 µg/kg n.d. n.d. n.d. n.d. 6,38

Tributyltinn (TBT) µg/kg <1.0 <1.0 1,5 1,9 3,2

* tilstandsklasse II eller bedre, <=mindre enn deteksjonsgrensen, n.d. = ikke påvist.

Prøve- stasjon

Nord (UTM- sone 33)

Øst (UTM- sone 33)

Kote Sediment

dyp (cm) Sedimentbeskrivelse

ST 1 7918473 893198 -5,7 0-16 Grov, grå sand med stein i. Korallsand og skjellrester.

ST 2 7918501 893279 -4,5 0-16 Grus ensartet med korallsand og skjellrester.

ST 3 7918459 893259 -7,2 0-17 Varierende farge grå/mørkere grå sand, korallsand og skjellrester.

ST 4 7918425 893296 -5,5 0-20 Sand/korallsand med skjellrester, jevn farge.

ST 5 7918384 893307 -6,1 0-18 Sand noe varierende grå i farge. Mørkest nederst i sylinderne.

ST 6 7918367 893264 -6,0 0-18 Sand/grus som i ST 2. Skjellrester i svart sand nederst i en av sylinderne.

(7)

I Figur 3 er prøvepunktene markert med fargesymbol. Bruken av farger refererer seg til Miljødirektoratets (tidligere Klif) tilstandsklasser. Det er ingen stasjoner med tilstandsklasse høyere enn II (god). ST 6 (nærmest Bullvika) er ikke analysert.

Figur 3 Kamøyvær. Prøvepunktene er markert med fargesymbol for høyeste målte tilstandsklasse i den aktuelle prøvestasjonen. Kilde kartgrunnlag: Statens kartverk, Geovekst og kommuner.

4.3 Totalt organisk karbon, TOC

Tørrstoffinnhold er oppgitt av analyselaboratoriet. Korngradering for innhold av finstoff (<63 µm) er utført av laboratoriet.

Resultatet av korngraderingen viser at andelen finstoff i det øverste laget av bunnsedimentet i planlagt ny havn i Kamøyvær er forholdsvis lavt med en variasjon fra 4,2 % til 12,9 %, jf.

Tabell 4.

Totalt innhold av organisk karbon (TOC) sier noe om forholdet mellom tilførsel og nedbrytningshastighet av organiske partikler i sedimentene, inkludert organiske miljøgifter.

Høyt innhold av organisk materiale kan tyde på dårlige forhold for nedbrytning. Organiske miljøgifter er hydrofobe og bindes lett til partikler, særlig organiske partikler. Ved høyt TOC- innhold kan det tyde på at de organiske miljøgiftene er godt bundet til sedimentene, og dermed mindre tilgjengelig for eksponering.

Innholdet av TOC er 2,26 % eller lavere på de 5 stasjonene som er analysert, se tabell 4.

ST 1

N

ST 2

ST 3

ST 5

ST 4

Bullvika

Haugen en

Bullvika

Hjalmarnesset

Bullvika en

N

(8)

Tabell 4 Kamøyvær, ST 1- ST 5, analyseresultater for tørrstoff, finstoff og TOC.

5. Beskrivelse av forurensningssituasjonen

5.1 Kamøyvær, planlagt ny havn m/molo

Området hvor ny molo er planlagt strekker seg fra land og utover grunnen mot sjømerket på 3,3 m dyp, se Figur 2 og Figur 3. Kystverket opplyser at det vil bli behov for noe mudring sør for den planlagte moloen.

Analyseresultatene viser at miljøtilstanden i overflatesediment (0-10 cm) på stasjonene ST 1 - ST 5 er god eller tilsvarer bakgrunnsnivå, jf. Miljødirektoratets (tidl. Klif) tilstandsklasser.

6. Naturmangfold

Det er fiskeindustrianlegg i Kuvika i Risfjorden omtrent midt inne i fjorden. Nordkapp kommune har opplyst (tlf. 15. august 2012, teknisk etat) i forbindelse med tidligere under- søkelse av havna i Kamøyvær, at urenset husholdningskloakk føres til utslipp på innersiden av moloen i Kamøyvær [5]. Det er grunn til å tro at også noe urensa kloakk ledes til sjøen i Risfjorden.

Bunnfaunaen antas å være naturlig artsrik og mangfoldig for området. Den generelle utviklingen i strandsonen og på grunt vann i disse områdene er trolig lite endret de siste årene.

I Naturbasen (ref. Direktoratet for naturforvaltning) er Store Kamøya registrert som hekkeplass for de vanligste sjøfuglene en finner langs kysten, se kart i Figur 4. I tillegg til å beite på avfall fra fiske i området og utslipp fra fiskeindustrianlegg i Kuvika, er dette arter som antas å beite på fiskeyngel, blåskjell, sjøstjerner, krabber, kråkeboller, børstemark og andre bunndyr.

PARAMETER

Analyseresultater ST 1

(0-10 cm)

ST 2 (0-10 cm)

ST 3 (0-10 cm)

ST 4 (0-10 cm)

ST 5 (0-10 cm)

Tørrstoff E (%) 66,1 72,3 71,7 71,1 63,5

Kornstørrelse <63

µm (% TS) 8,5 5,2 7,2 4,2 12,9

Kornstørrelse <2

µm (% TS) 0,5 0,4 0,4 0,2 0,6

TOC (% TS) 2,26 <1,27 <0,99 <1,27 1,99

(9)

Figur 4 Store Kamøya (skravert område i kartet) er hekkeplass for storskarv, ærfugl, teist, krykkje, svart- bak, gråmåke og rødnebbterne, (verneområde ID, BA00007586, fra Naturbase, Kilde DN).

I Naturbasen for øvrig, i Sjøfuglbase og i Artsdatabasen, er det ikke registrert områder som er vernet eller arter i området som er særlig viktige for biologisk mangfold. Det er heller ikke registret kulturlandskap med viktige biologiske og/eller kulturhistoriske verdier eller særskilte friluftsområder.

I Fiskeridirektoratets base over kystnære fiskeridata er det registrert gytefelt rundt Lille Kamøya og Store Kamøya og inn gjennom Risfjorden.

Det er registrert en skjellforekomst mellom Store Kamøya og fastlandet, øst for Kamøyvær, som ikke vil bli berørt av tiltakene som planlegges på vestsiden av eidet i Kamøyvær.

7. Konklusjon

Det er under planlegging ny fiskerihavn med molo vest for eksisterende havn i Kamøyvær.

Analyseresultatene viser at miljøtilstanden i overflatesediment er god eller tilsvarer bakgrunns- nivå. Det vil ikke være behov for avbøtende tiltak med tanke på spredning av forurensning fra sjøbunnssediment.

Ut fra størrelsen på arealet som berøres og omfang av prosjektet for øvrig, antas det at tiltakene (mudring og moloetablering) verken vil ha negativ eller positiv innvirkning på naturmangfold i området.

Miljøundersøkelser av sediment der analyseresultatene viser bakgrunnsnivå eller god tilstand betraktes vanligvis som rene, og ansvarlig myndighet krever derfor sjelden at det iverksettes særskilte tiltak.

Det understrekes at resultatet av geoteknisk undersøkelser og vurdering blir gitt ut i en egen rapport.

Før mudrings- og eventuelt dumpingsarbeid kan igangsettes, må det foreligge tillatelse fra forurensningsmyndigheten (i dette tilfellet Fylkesmannen i Finnmark, miljøvernavdelingen) til dette.

Store Kamøya Lille Kamøya

Risfjorden

N

(10)

8. Referanseliste

[1] Kystverket 2013, avrop til fordeling under rammeavtale datert 25.1. 2013, og oppstartmøte avholdt den 9.4.2013, ref. AEO 031212.

[2] Klima- og forurensningsdirektoratet 2008: Veileder for klassifisering av miljøkvalitet i fjorder og kystfarvann – Revidering av klassifisering av metaller og organiske

miljøgifter i vann og sedimenter, TA-2229/2007.

[3] Klima- og forurensningsdirektoratet 2011: Risikovurdering av forurenset sediment, TA-2802/2011.

[4] NS-EN ISO 5667-19, Veiledning i sedimentprøvetaking i marine områder.

[5] Multiconsult 2012: Kystverket Kamøyvær; Forlengelse av molo, mudring i

fiskerihavna og deponi for mudringsmasser, Oppdrag/rapportnr.: 711411 / 1, datert 8.

november 2012.

Naturbasen, www.naturbase.no

Artsdatabasen, www.artsdatabanken.no Fiskeridirektoratet, http://kart.fiskridir.no Sjøfuglbase, www.seapop.no

(11)

__________________________________________________________________

ALS Laboratory Group Norway AS PB 643 Skøyen

N-0214 Oslo

Web: www.alsglobal.no E-post: [email protected] Tel: + 47 22 13 18 00

Dokumentet er godkjent og digitalt signert av

Multiconsult AS - Tromsø Prosjekt Kamøyvær, nytt prosj 2013 Fritz Rikardsen

Bestnr 711411

Registrert 2013-06-06 Fiolveien 13

Utstedt 2013-06-24 N-9016 Tromsø

Norge

Analyse av sediment

Deres prøvenavn ST 1, 0-0,10cm

sediment

Labnummer N00252361

Analyse Resultater Usikkerhet (±) Enhet Metode Utført Sign

Tørrstoff (E) 66.1 6.61 % 1 1 KARO

Vanninnhold 33.9 3.39 % 1 1 KARO

Kornstørrelse >63 µm 91.5 9.1 % 1 1 KARO

Kornstørrelse <2 µm 0.5 0.05 % 1 1 KARO

Kornfordeling --- se vedl. 1 1 KARO

TOC 2.26 % TS 1 1 KARO

Naftalen <10 µg/kg TS 1 1 KARO

Acenaftylen <10 µg/kg TS 1 1 KARO

Acenaften <10 µg/kg TS 1 1 KARO

Fluoren <10 µg/kg TS 1 1 KARO

Fenantren <10 µg/kg TS 1 1 KARO

Antracen <10 µg/kg TS 1 1 KARO

Fluoranten <10 µg/kg TS 1 1 KARO

Pyren <10 µg/kg TS 1 1 KARO

Benso(a)antracen^ <10 µg/kg TS 1 1 KARO

Krysen^ <10 µg/kg TS 1 1 KARO

Benso(b)fluoranten^ <10 µg/kg TS 1 1 KARO

Benso(k)fluoranten^ <10 µg/kg TS 1 1 KARO

Benso(a)pyren^ <10 µg/kg TS 1 1 KARO

Dibenso(ah)antracen^ <10 µg/kg TS 1 1 KARO

Benso(ghi)perylen <10 µg/kg TS 1 1 KARO

Indeno(123cd)pyren^ <10 µg/kg TS 1 1 KARO

Sum PAH-16* n.d. µg/kg TS 1 1 KARO

Sum PAH carcinogene^* n.d. µg/kg TS 1 1 KARO

PCB 28 <0.70 µg/kg TS 1 1 KARO

PCB 52 <0.70 µg/kg TS 1 1 KARO

PCB 101 <0.70 µg/kg TS 1 1 KARO

PCB 118 <0.70 µg/kg TS 1 1 KARO

PCB 138 <0.70 µg/kg TS 1 1 KARO

PCB 153 <0.70 µg/kg TS 1 1 KARO

PCB 180 <0.70 µg/kg TS 1 1 KARO

Sum PCB-7* n.d. µg/kg TS 1 1 KARO

As (Arsen) 1.46 0.29 mg/kg TS 1 1 KARO

Pb (Bly) 4.2 0.8 mg/kg TS 1 1 KARO

Cu (Kopper) 10.1 2.03 mg/kg TS 1 1 KARO

Cr (Krom) 14.0 2.80 mg/kg TS 1 1 KARO

Cd (Kadmium) 0.28 0.06 mg/kg TS 1 1 KARO

Hg (Kvikksølv) <0.20 mg/kg TS 1 1 KARO

(12)

__________________________________________________________________

ALS Laboratory Group Norway AS Web: www.alsglobal.no Dokumentet er godkjent Deres prøvenavn ST 1, 0-0,10cm

sediment

Labnummer N00252361

Ni (Nikkel) 11.3 2.3 mg/kg TS 1 1 KARO

Zn (Sink) 15.7 3.1 mg/kg TS 1 1 KARO

Tørrstoff (G) 62.7 % 2 2 JIBJ

Monobutyltinnkation 2.2 0.29 µg/kg TS 2 2 JIBJ

Dibutyltinnkation 7.1 0.92 µg/kg TS 2 2 JIBJ

Tributyltinnkation <1.0 µg/kg TS 2 2 JIBJ

(13)

__________________________________________________________________

N-0214 Oslo

Dokumentet er godkjent og digitalt signert av Deres prøvenavn ST 2, 0-0,10cm

sediment

Labnummer N00252362

Tørrstoff (E) 72.3 7.23 % 1 1 KARO

TOC <1.27 % TS 1 1 KARO

Fenantren <10 µg/kg TS 1 1 KARO

Antracen <10 µg/kg TS 1 1 KARO

Fluoranten <10 µg/kg TS 1 1 KARO

Pyren <10 µg/kg TS 1 1 KARO

Benso(a)antracen^ <10 µg/kg TS 1 1 KARO

Krysen^ <10 µg/kg TS 1 1 KARO

Benso(b)fluoranten^ <10 µg/kg TS 1 1 KARO

Benso(k)fluoranten^ <10 µg/kg TS 1 1 KARO

Benso(a)pyren^ <10 µg/kg TS 1 1 KARO

Dibenso(ah)antracen^ <10 µg/kg TS 1 1 KARO

Benso(ghi)perylen <10 µg/kg TS 1 1 KARO

Indeno(123cd)pyren^ <10 µg/kg TS 1 1 KARO

Sum PAH-16* n.d. µg/kg TS 1 1 KARO

Sum PAH carcinogene^* n.d. µg/kg TS 1 1 KARO

PCB 28 <0.70 µg/kg TS 1 1 KARO

PCB 52 <0.70 µg/kg TS 1 1 KARO

PCB 101 <0.70 µg/kg TS 1 1 KARO

PCB 118 <0.70 µg/kg TS 1 1 KARO

PCB 138 <0.70 µg/kg TS 1 1 KARO

PCB 153 <0.70 µg/kg TS 1 1 KARO

PCB 180 <0.70 µg/kg TS 1 1 KARO

Cd (Kadmium) <0.10 mg/kg TS 1 1 KARO

Tørrstoff (G) 71.8 % 2 2 JIBJ

Tributyltinnkation <1.0 µg/kg TS 2 2 JIBJ

(14)

__________________________________________________________________

sediment

Labnummer N00252363

Tørrstoff (E) 71.7 7.17 % 1 1 KARO

TOC <0.990 % TS 1 1 KARO

Fenantren 64 19.4 µg/kg TS 1 1 KARO

Antracen 19 5.72 µg/kg TS 1 1 KARO

Fluoranten 121 36.4 µg/kg TS 1 1 KARO

Pyren 87 26.0 µg/kg TS 1 1 KARO

Benso(a)antracen^ 54 16.1 µg/kg TS 1 1 KARO

Krysen^ 81 24.4 µg/kg TS 1 1 KARO

Benso(b)fluoranten^ 39 11.8 µg/kg TS 1 1 KARO

Benso(k)fluoranten^ 36 10.7 µg/kg TS 1 1 KARO

Benso(a)pyren^ 45 13.6 µg/kg TS 1 1 KARO

Dibenso(ah)antracen^ 17 5.06 µg/kg TS 1 1 KARO

Benso(ghi)perylen 43 13.0 µg/kg TS 1 1 KARO

Indeno(123cd)pyren^ 32 9.58 µg/kg TS 1 1 KARO

Sum PAH-16* 638 µg/kg TS 1 1 KARO

Sum PAH carcinogene^* 304 µg/kg TS 1 1 KARO

PCB 28 <0.70 µg/kg TS 1 1 KARO

PCB 52 <0.70 µg/kg TS 1 1 KARO

PCB 101 <0.70 µg/kg TS 1 1 KARO

PCB 118 <0.70 µg/kg TS 1 1 KARO

PCB 138 <0.70 µg/kg TS 1 1 KARO

PCB 153 <0.70 µg/kg TS 1 1 KARO

PCB 180 <0.70 µg/kg TS 1 1 KARO

Tørrstoff (G) 73.7 % 2 2 JIBJ

Dibutyltinnkation 12 1.6 µg/kg TS 2 2 JIBJ

Tributyltinnkation 1.5 0.20 µg/kg TS 2 2 JIBJ

(15)

__________________________________________________________________

N-0214 Oslo

Dokumentet er godkjent og digitalt signert av Deres prøvenavn ST 4, 0-0,10cm

sediment

Labnummer N00252364

Tørrstoff (E) 71.1 7.11 % 1 1 KARO

TOC <1.27 % TS 1 1 KARO

Fluoren 12 3.61 µg/kg TS 1 1 KARO

Fenantren 158 47.4 µg/kg TS 1 1 KARO

Pyren 208 62.3 µg/kg TS 1 1 KARO

Benso(a)antracen^ 105 31.6 µg/kg TS 1 1 KARO

Krysen^ 121 36.2 µg/kg TS 1 1 KARO

Benso(b)fluoranten^ 94 28.4 µg/kg TS 1 1 KARO

Benso(a)pyren^ 118 35.3 µg/kg TS 1 1 KARO

PCB 28 <0.70 µg/kg TS 1 1 KARO

PCB 52 <0.70 µg/kg TS 1 1 KARO

PCB 101 <0.70 µg/kg TS 1 1 KARO

PCB 118 <0.70 µg/kg TS 1 1 KARO

PCB 138 <0.70 µg/kg TS 1 1 KARO

PCB 153 <0.70 µg/kg TS 1 1 KARO

PCB 180 <0.70 µg/kg TS 1 1 KARO

Cd (Kadmium) <0.10 mg/kg TS 1 1 KARO

Tørrstoff (G) 67.1 % 2 2 JIBJ

(16)

__________________________________________________________________

sediment

Labnummer N00252365

Tørrstoff (E) 63.5 6.35 % 1 1 KARO

TOC 1.99 % TS 1 1 KARO

Fluoren 18 5.29 µg/kg TS 1 1 KARO

Fenantren 150 45.0 µg/kg TS 1 1 KARO

Pyren 232 69.7 µg/kg TS 1 1 KARO

Benso(a)antracen^ 146 43.7 µg/kg TS 1 1 KARO

Krysen^ 151 45.4 µg/kg TS 1 1 KARO

Benso(b)fluoranten^ 150 45.1 µg/kg TS 1 1 KARO

Benso(a)pyren^ 168 50.5 µg/kg TS 1 1 KARO

PCB 28 <0.70 µg/kg TS 1 1 KARO

PCB 52 <0.70 µg/kg TS 1 1 KARO

PCB 101 1.18 0.352 µg/kg TS 1 1 KARO

PCB 118 0.79 0.238 µg/kg TS 1 1 KARO

PCB 138 1.84 0.554 µg/kg TS 1 1 KARO

PCB 153 1.41 0.422 µg/kg TS 1 1 KARO

PCB 180 1.16 0.348 µg/kg TS 1 1 KARO

Sum PCB-7* 6.38 µg/kg TS 1 1 KARO

Tørrstoff (G) 60.4 % 2 2 JIBJ

(17)

__________________________________________________________________

N-0214 Oslo

Dokumentet er godkjent og digitalt signert av

* etter parameternavn indikerer uakkreditert analyse.

Metodespesifikasjon

1 Analyse av sediment basispakke - del 1

Bestemmelse av Vanninnhold

Metode: ISO 760

Kvantifikasjonsgrense: 0,010 % Deteksjon og kvantifisering: Karl Fischer

Bestemmelse av Kornfordeling (<63 µm, >63 µm og <2 µm)

Metode: CZ_SOP_D06_07_N11

Kvantifikasjonsgrense: 0,10 %

Bestemmelse av TOC

Metode: DIN ISO 10694, CSN EN 13137

Kvantifikasjonsgrense: 0,010%TS

Deteksjon og kvantifisering: Coulometrisk bestemmelse

Analyse av polysykliske aromatiske hydrokarboner, PAH-16

Metode: EPA 8270/8131/8091, ISO 6468

Kvantifikasjonsgrenser: 10 µg/kg TS Deteksjon og kvantifisering: GC/MSD

Analyse av polyklorerte bifenyler, PCB-7

Metode: DIN 38407-del 2, EPA 8082.

Deteksjon og kvantifisering: GC-ECD Kvantifikasjonsgrenser: 0,7 µg/kg TS

Analyse av metaller, M-1C

Metode: EPA 200.7, ISO 11885

Deteksjon og kvantifisering: ICP-AES

Kvantifikasjonsgrenser: As(0.50), Cd(0.10), Cr(0.25), Cu(0.10), Pb(1.0), Hg(0.20), Ni(5.0), Zn(1.0) alle enheter i mg/kg TS

2 Bestemmelse av Sedimentpakke-del 2. Tinnorganiske forbindelser.

Metode: DIN ISO 23161

Ekstraksjon: Metanol/heksan

Rensing: Alumina

Derivatisering: Na tetraetyl borat (NaBEt4) Deteksjon og kvantifisering: GC-AED

Kvantifikasjonsgrenser: 1 µg/kg TS

(18)

__________________________________________________________________

ALS Laboratory Group Norway AS Web: www.alsglobal.no Dokumentet er godkjent Godkjenner

JIBJ Jan Inge Bjørnengen

KARO Karoline Rod

Underleverandør¹

1 Ansvarlig laboratorium: ALS Laboratory Group, ALS Czech Republic s.r.o, Na Harfě 9/336, Praha, Tsjekkia Lokalisering av andre ALS laboratorier:

Ceska Lipa Bendlova 1687/7, 470 03 Ceska Lipa Pardubice V Raji 906, 530 02 Pardubice

Akkreditering: Czech Accreditation Institute, labnr. 1163.

Kontakt ALS Laboratory Group Norge, for ytterligere informasjon

2 Ansvarlig laboratorium: GBA, Flensburger Straße 15, 25421 Pinneberg, Tyskland Lokalisering av andre GBA laboratorier:

Hildesheim Daimlerring 37, 31135 Hildesheim

Gelsenkirchen Wiedehopfstraße 30, 45892 Gelsenkirchen Freiberg Meißner Ring 3, 09599 Freiberg

Hameln: Brekelbaumstraße 1, 31789 Hameln

Hamburg: Goldschmidstraßse 5, 21073 Hamburg Akkreditering: DAkks, registreringsnr. D-PL-14170-01-00

Kontakt ALS Laboratory Group Norge, for ytterligere informasjon

Måleusikkerheten angis som en utvidet måleusikkerhet (etter definisjon i "Guide to the Expression of Uncertainty in Measurement", ISO, Geneva, Switzerland 1993) beregnet med en dekningsfaktor på 2 noe som gir et konfidensinterval på om lag 95%.

Måleusikkerhet fra underleverandører angis ofte som en utvidet usikkerhet beregnet med dekningsfaktor 2. For ytterligere informasjon, kontakt laboratoriet.

Denne rapporten får kun gjengis i sin helhet, om ikke utførende laboratorium på forhånd har skriftlig godkjent annet.

Angående laboratoriets ansvar i forbindelse med oppdrag, se aktuell produktkatalog eller vår webside www.alsglobal.no

Den digitalt signert PDF-fil representerer den opprinnelige rapporten. Eventuelle utskrifter er å anse som kopier.

1 Utførende teknisk enhet (innen ALS Laboratory Group) eller eksternt laboratorium (underleverandør).

(19)

Oppdrag: Miljøprøvetaking av sjøbunnssedimenter ^Dato: 3. januar 2012

Emne: Prøvetakingsrutiner Oppdr.nr.:

Til:

Kopi:

Utarbeidet av: Elin Ophaug Kramvik ^Sign.:

Kontrollert av: Arne Fagerhaug ^Sign.:

Godkjent av: Torill Utheim ^Sign.:

1. Innledning

Prøve- og analyseprogrammet fastsettes ut fra målsettingen med arbeidet. Prøvetaking og analyse utføres bl.a. i henhold til prosedyrer gitt i Klifs¹ veiledninger TA-1467/1997 (Klif- veiledning 97:03) ”Klassifisering av miljøkvalitet i fjorder og kystfarvann”, TA-2229/2007

”Veileder for klassifisering av miljøgifter i vann og sediment”, TA-2802/2011 ”Risiko- vurdering av forurenset sediment”, TA-2803/2011 ”Bakgrunnsdokumenter til veiledere for risikovurdering” og NS-EN ISO 5667-19 ”Veiledning i sedimentprøvetaking i marine områder”, samt Multiconsults interne retningslinjer.

2. Beskrivelse av utstyr og rutiner

Denne metodebeskrivelsen omhandler rutiner for prøveinnsamling og prøvehåndtering ved miljøgeologiske undersøkelser.

Prøvetaking av sedimenter utføres primært fra våre borefartøy eller annet innleid fartøy. I noen tilfeller blir dykker benyttet for opphenting av prøver.

Valg av prøvetakingsutstyr bestemmes av sedimenttype og målsetting for undersøkelsen i henhold til ovennevnte veiledere og retningslinjer.

Feltarbeidet blir nøyaktig loggført med alle data som kan ha betydning for resultatet av undersøkelsen.

2.1 Posisjonering

Prøvestasjonene blir stedfestet entydig og på en slik måte at prøvetakingsstasjonene skal kunne gjenfinnes av andre. Stedfestingen skjer ved hjelp av geografiske koordinater med henvisning til referansesystem for gradnett. Hvilket gradnett som benyttes er prosjektavhengig, normalt foretrekkes UTM – Euref89.

I de fleste tilfeller benyttes GPS med korreksjon for posisjonsbestemmelser. Dette gir en nøyaktighet innenfor ± 2,5 m. I områder med manglende satellittdekning kan dette erstattes ved at posisjonen bestemmes ved krysspeiling med rader eller lignende. Uansett oppnås posisjonsnøyaktigheter minst lik forutsetningene gitt i NS_EN ISO 5667-19.

1 Klima og forurensningsdirektoratet (tidligere SFT).

N o t a t Vedlegg B

(20)

2.2 Vanndybde

Vanndybden ved prøvestasjonene bestemmes ved hjelp av ekkolodd, måling ved loddesnor, avmerking på prøvetakerline eller lignende, avhengig av hva som er mest hensiktsmessing og nøyaktig under feltarbeidet. Vanndybden korrigeres for tidevann basert på Sjøkartverkets tidevannstabell og vannstandsvarsel fra Det norske meteorologiske institutt og Sjøkartverket, og angis minimum til nærmeste meter.

2.3 Grabb

Prøveinnsamling kan utføres med 3 ulike grabber, avhengig av bunnforhold og tilgjengelighet på prøvetakingsstedet.

Van Veen grabb

”Day” grabb

Minigrabb

Figur 1 Standard Van Veen grabb med ”inspeksjonsluker” hvor prøver blir tatt ut, ”day” grabb på stativ og håndholdt minigrabb.

Van Veen grabben er laget av rustfritt stål med åpent areal (prøvetakingsareal) på ca. 1000 cm² (33x 33 cm). Det er to ”inspeksjonsluker” på overflaten hvor prøvene blir hentet ut (figur 1).

Fra grabbprøven blir det tatt ut delprøver med rør av pleksiglass, ø50 mm. Arealet av prøve- sylinderen tilsvarer 2 % av grabbprøvens areal.
