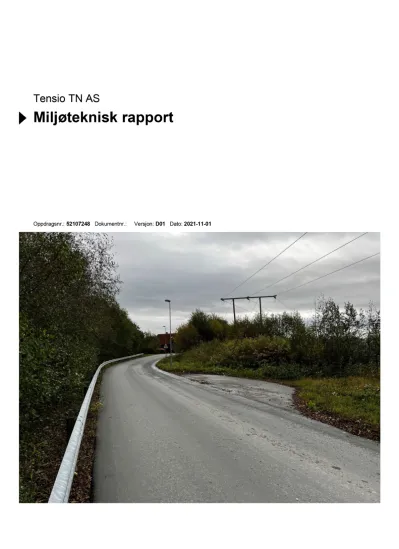

Miljøteknisk rapport

(1)

Tensio TN AS

Miljøteknisk rapport

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01 Dato: 2021-11-01

(2)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

Oppdragsgiver: Tensio TN AS

Oppdragsgivers kontaktperson: Frode Johannessen

Rådgiver: Norconsult AS, Klæbuveien 127 B, NO-7031 Trondheim

Oppdragsleder: Marius Skjervold

Fagansvarlig: Guro Thue Unsgård

Andre nøkkelpersoner: Matz Sagebakken Slotnes

D01 2021-11-01 Miljøteknisk rapport og tiltaksplan Matz Sagebakken Slotnes

Guro Thue Unsgård

Marius Skjervold

A01 2021-09-20 Miljøteknisk rapport Matz

Sagebakken Slotnes

Versjon Dato Beskrivelse Utarbeidet Fagkontrollert Godkjent

Dette dokumentet er utarbeidet av Norconsult AS som del av det oppdraget som dokumentet omhandler. Opphavsretten tilhører

Norconsult AS. Dokumentet må bare benyttes til det formål som oppdragsavtalen beskriver, og må ikke kopieres eller gjøres tilgjengelig

på annen måte eller i større utstrekning enn formålet tilsier.

(3)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

2021-11-01 | Side 3 av 24

x:\nor\oppdrag\ulsteinvik\521\07\52107248\5 arbeidsdokumenter\56 rim\forurenset grunn\rapport\kontroll\3.etter

kontroll\52107248_rim01_miljøteknisk rapport og tiltaksplan.docx

Sammendrag

Norconsult ble engasjert av Tensio TN AS for å vurdere muligheten for å påtreffe forurenset grunn i forbindelse med kabling av eksiterende luft-høyspent ledninger i Verdal kommune. Traseene som skal kables går henholdsvis fra Verdal TS til Vedalselva og til Øyrin.

Det ble gjennomført en innledende miljøteknisk undersøkelse der det ble påvist at rundt 200 meter av kabeltraseen går i et område som er påvirket av det tidligere kommunale deponiet Tinden tørrsøppelplass.

Det ble på bakgrunn dette gjennomført miljøtekniske grunnundersøkelser, der det ble tatt prøver av massene som ble sendt inn for analyse.

Analysene viste at massene var rene, og uten forurensning av betydning. De dypereliggende massene (>1.5 m), under planlagt dybde på 1.2 m for kabeltraseen, inneholdt i varierende grad avfall. I forbindelse med bygging på gamle deponier kan det oppstå en rekke problemer. I dette prosjektet er det spesielt faren for om kabeltraseen kan fungere som en ledningsvei for eventuell deponigass og eventuelle setninger i massene som følge av tiltaket.

Risiko for å få dannet deponigass av betydning vurderes som lav, men det anbefales som et føre-var og kost-nytte prinsipp at det etableres enkle tiltak for å hindre en eventuell spredning av deponigass. Det anbefales at det legges leirplugger i de delene av traseen som påvirkes av Tinden tørrsøppelplass (ca. 200 m). Videre vurderes faren for setninger å være lav, men det anbefales likevel at det gjennomføres lett komprimering av massene under graving i de delene av traseen som påvirkes av Tinden tørrsøppelplass for å redusere faren for setninger.

Det ble på bakgrunn av dette utarbeidet en tiltaksplan for å gi føring for håndtering av avfall om dette

påtreffes under graving, håndtering av masser med mistanke om forurensing, og tiltak for å hindre spredning

av mulig deponigass i kabeltraseen.

(4)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

Innholdsfortegnelse

1 Innledning 5

2 Lokalitetsbeskrivelse 7

2.1 Generell historikk og tidligere virksomheter 7

2.2 Grunnforhold og naturgrunnlag 8

3 Miljøteknisk grunnundersøkelser 10

3.1 Metode 10

3.2 Vurderingsgrunnlag 10

3.3 Feltarbeid og observasjoner 10

3.4 Analyseresultater 13

3.5 Total vurdering 15

Forurensningssituasjonen 15

Øvrige forhold 15

4 Tiltaksplan 17

4.1 Myndighetsbehandling 17

4.2 Tidsplan 17

4.3 Akseptkriterier 17

4.4 Massehåndtering 17

4.5 Tiltak for håndtering av deponigass 17

4.6 Oppfølging i anleggsfasen 19

Entreprenør – oppfølging og kontroll 19

Tiltakshaver – oppfølging og kontroll 19

4.7 Sluttrapportering 19

5 Referanser 20

6 Vedlegg 21

6.1 Feltlogg 21

6.2 Lab-rapporter 24

(5)

Miljøteknisk rapport

2021-11-01 | Side 5 av 24

1 Innledning

Tensio TN AS skal kable to eksisterende luft-høyspentledninger i Verdal sentrum. De nye traseene går langs Stiklestad alle og Kvislabekken før de splittes (Figur 1). Herfra går en videre mot Verdalselva gjennom Kvislavegen (Verdal TS – Verdalselva), og den andre fortsetter langs Kvislabekken og stopper rett sør for krysningspunktet med Kvislabekken (Verdal TS – Øyrin). Traseene er henholdsvis 1000 meter og 600 meter lange.

Den planlagte kabeltraseen skal gå gjennom områder som tidligere er benyttet som grøntområder i forbindelse med Kvislabekken, landbruksområder som nå er omregulert til bolig, og et boligområde. Det planlegges å krysse Kvislabekken med en pressgrop på 3-4 meter dybde under bekkebunnen (Figur 1).

Deler av kabeltraseen krysser området påvirket av Tinden tørrsøppel plass som er et nedlagt kommunalt deponi. I kommunedelplan for Verdal by 2017 – 2030 er området som omfattes av Tinden tørrsøppelplass planlagt omregulert til boligområdet.

I henhold til forurensningsforskriftens kapittel 2, skal det i områder med mistanke om forurensing gjøres miljøtekniske grunnundersøkelser for å avklare forurensingssituasjonen. Dersom forurensing påtreffes, må det utarbeides en tiltaksplan for forurenset grunn. Tiltaksplanen må være godkjent av riktig myndighet før terrenginngrep kan skje. Kommunen er forurensningsmyndighet for tiltak etter forurensingsforskriften.

Statsforvalteren er forurensningsmyndighet for nedlagte deponier, og inngrep i deponier skal avklares med Statsforvalter i forkant av inngrep.

Norconsult har fått i oppdrag fra Tensio TN AS å utføre en historisk gjennomgang for å avdekke områder med mistanke om forurensing innenfor hele området hvor høyspentledninger i grunnen er planlagt plassert.

Basert på resultatene fra den historiske gjennomgangen skal det utføres en miljøteknisk grunnundersøkelse

og utarbeides en tiltaksplan hvor massehåndtering beskrives.

(6)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

Figur 1: Oversiktsbilde av planlagt kabeltrase for Verdal TS – Ørin (600 meter) og Verdal TS – Verdalselva (1000 meter).

Kabel og tiltaksområdet er merket inn i området. Traseene strekker seg vest fra Stiklestad alle og sørover langs

Kvislabekken og inn i Kvislavegen mot Verdalselva (B). Kommuneplan over tiltaksområdet (A), B7 er regulert for planlagt

utbygging av Kvislaparken. Området B12 er langsiktig tiltenkt som boligområdet. B12 og BOI er området som er omfattet

av Tinden tørrsøppelplass, BOI er i dag brukt som brannstasjon, og oppbevaring av diverse teknisk utstyr. Plassering av

tiltaksområdet relativ til Levanger og Verdal kommune kan sees i C.

(7)

Miljøteknisk rapport

2021-11-01 | Side 7 av 24

2 Lokalitetsbeskrivelse

2.1 Generell historikk og tidligere virksomheter

Den historiske kartleggingen har tatt utgangspunkt i data fra Miljødirektoratets grunnforurensingsdatabase, seeiendom.no og seplan.no, samt finn.no sin kartløsning for historiske kart.

Det er registrert en forurensning i forbindelse med det tidligere kommunale deponiet Tinden tørrsøppelplass, som omfatter ca. 200 meter av traseen (Figur 2). Tinden tørrsøppelplass ble brukt som mottak for tørrsøppel fra Verdal kommune i perioden 1982 – 1993, der annet type avfall ble deponert ved Mule fyllplass i

Levanger. Tinden tørrsøppelplass ble kartlagt av NGU i 1990, og det foreligger ikke mistanke om innhold av spesialavfall av betydning (NGU, 1990). Deler av avfallet som har vært deponert her skal ha blitt flyttet mellom år 2000 og 2004 i forbindelse med utbygging av Fv. 757 og ny adkomstvei til Tinden.

Det skal ha blitt tatt ut løsmasser (sand/grus) før det ble deponert avfall. Etter det ble tatt ut masser, skal det ha blitt lagt pukk i bunnen av deponiet før avfallet ble deponert her. Deponiet skal ha blitt dekket til med stedegne masser. Siden anlegget ble tatt ut av drift, har det vært brukt som oppbevaringsplass for Verdal Brannstasjon og for uteseksjonen til Verdal kommunes tekniske avdeling.

Arealet på grunnforurensningen i forbindelse med Tinden tørrsøppelplass er i Miljødirektoratets database satt til å være ca. 25 000 m

²

, men berør kun rundt 200 m

²

av den planlagte kabeltraseen (Figur 3). I henhold til grunnforurensningsdatabasen er det påvist forurensning av bly (Pb), og mistanke om forurensning av diverse andre stoffer (BTEX, KLORORG, PAH-TOT og PCB). Deler av tomten (gnr./bnr. 21/68) der

grunnforurensningen er registrert har og er fortsatt i bruk som brannstasjon. Det kan da ikke utelukkes at det kan være noe forurensning i forbindelse med bruk av brannskum ved brannstasjonen. Erfaringsmessig kan det i områder der det er brukt brannskum være PFAS forurensning i grunnen.

For utenom Tinden tørrsøppelplass er det ikke registrert noe forurensning i grunnen innenfor tiltaksområdet.

(8)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

2.2 Grunnforhold og naturgrunnlag

I NGU’s løsmassekart ligger hele tiltaksområdet på fluviale avsetninger som varierer i tykkelse fra 0,5 til 10 meter (Figur 3). Disse løsmassene er dominert av sand og grus som er godt sortert og rundet. Under de fluviale avsetningene er det kartlagt morene materialet. Det er ikke kartlagt noen rødlistede eller fremmede arter innenfor tiltaksområdet i henhold til Miljødirektoratets Naturbase kart. Kvislabekken er kartlagt som et viktig bekkedrag og det er registrert en rekke arter i forbindelse med den tilhørende løvskogdominerte kantskogen. Nærmeste resipient for tiltaksområdet vil være Kvislabekken som renner ut i Verdalselva, eller Verdalselva. Kvislabekken ligger i varierende avstand fra tiltaksområdet, mellom 0 og 50 m. Den økologiske tilstanden til Kvislabekken er klassifisert som moderat, og den kjemiske tilstanden er udefinert. Verdalselva er nærmeste resipient for den sørvestlige delen av tiltaksområdet (Miljødirektoratet, 2021). Den økologiske tilstanden til Verdalselva er klassifisert som svært dårlig mens den kjemiske tilstanden er betraktet som god (Miljødirektoratet, 2021). Det antas at det er et grunnvannsskille sørvest på Tinden, der grunnvannet i området vil strømme mot nærmeste resipient (Kvislabekken eller Verdalselva) i kortest mulig retning.

Figur 2: Flyfoto over området fra 1983, 1991, 2006 og 2019. Det blå skraverte området viser deler av

området brukt under Tinden tørrsøppelplass. Den delen av kabeltraseen som er innenfor dette området er

ca. 200 meter lang og 2 meter bred, tilsvarende 400 m

²

.

(9)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

2021-11-01 | Side 9 av 24

Figur 3: A) Løsmassekart hentet fra NGU’s løsmasse

database. Området er dekket av fluviale avsetninger som

varierer i mektighet fra 0.5 til mer enn 10 meter. B) Utsnitt fra

grunnforurensningsdatabasen til Miljødirektoratet med

planlagt kabeltrase. Det lilla skraverte området er Tinden

tørrsøppelplass. Området skraverte nord i figuren er ikke

relevant for tiltaksområdet.

(10)

3 Miljøteknisk grunnundersøkelser

3.1 Metode

Det er mistanke om forurensning i deler av området som berøres av den planlagte kablingen av to

høyspentledninger mellom Verdal TS og Verdalselva for den delen av traseen som går innenfor område med et nedlagt deponi. Arealet som vil berøres av terrenginngrep og ligger innenfor området til Tinden

tørrsøppelplass utgjør totalt ca. 400 m

²

.

I henhold til Miljødirektoratets veileder, TA-2553/2009 Helsebaserte tilstandsklasser for forurenset grunn, gis det anbefalinger om et antall overflateprøver på lokaliteter med diffus forurensning i forhold til en lokalitetens størrelse. Med tanke på inngrepet som skal gjøres i området, har vi vurdert det som tilstrekkelig at det tas prøver fra 3 prøvetakingspunkt for å kartlegge mulig forurensning.

Jordprøvene tas ut etter følgende prinsipp:

• Det tas ut en jordprøve for hver meter. Der det er et tydelig skille i type masser ved ulike dyp, analyseres det en prøve fra hvert sjikt.

• Det tas prøver ned til under planlagt dybde (1,2 m) for kabeltraseen innenfor Tinden tørrsøppelplass for å også kartlegge massene som skal ligge under kabeltraseen. Kabelen skal ligge på 1,2 m dybde, og grøfte traseen blir 1,9 m bred i topp og ca. 1 m i bunn.

Prøvene analyseres for tungmetaller, BTEX, olje (THC), PAH16 og PCB7 hos laboratoriet ALS, som er akkreditert for de aktuelle analysene. Prøvene tatt i nordre del av området, nærheten av Verdal

brannstasjon, analyseres i tillegg for PFAS.

3.2 Vurderingsgrunnlag

Miljødirektoratet utarbeidet i 2009 en klasseinndeling med utgangspunkt i konsentrasjoner av miljøgifter i jord, gitt i veileder TA 2553/2009 Helsebaserte tilstandsklasser for forurenset grunn. Tilstandsklassene er bygget på en risikovurdering av helse og uttrykker dermed helsefaren ved innhold av miljøgifter i jord ved ulike typer arealbruk. En beskrivelse med fargekoder og hva som styrer øvre grense for de ulike klassene er gitt i tabell 1.

Tabell 1:Tilstandsklasser for forurenset grunn og beskrivelse av tilstand, i henhold til Miljødirektoratets veilederTA- 2553/2009.

Tilstandsklasse 1 2 3 4 5

Beskrivelse av tilstand Bakgrunn God Middels Dårlig Svært Dårlig Øvre grenseverdi styres av Normverdi Helsebasert Helsebasert Helsebasert Farlig avfall

Kravene til forurensningsnivå er strengere i toppjord (0-1 m) enn i dypereliggende jord (>1 m under terreng), da mennesker er mest eksponert for eventuelle forurensninger i øverste sjikt.

3.3 Feltarbeid og observasjoner

Miljøtekniske undersøkelser ble utført av Matz Sagebakken Slotnes fra Norconsult med gravemaskin fra

Sørheim Maskin AS den 07.10.2021. Det ble gravd i totalt 3 punkter ned til 2,5 meter dybde. Det ble tatt ut

(11)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

2021-11-01 | Side 11 av 24

en jordprøve for hver massetype, og i områdene der det ikke var et tydelig skille mellom massene, ble det tatt prøver for hver meter. Det ble tatt ut totalt 6 prøver fra de 3 punktene, og alle prøvene ble innsendt til analyse. Plassering av prøvepunktene er vist i Figur 4, koordinater for prøvepunktene er lagt i vedlegg 6.1.

Alle prøvepunkt ble justert noe i henhold til hva som opprinnelig var planlagt før befaring, dette ble gjort etter observasjoner i felt. Prøvepunkt N01 ble flyttet ca. 1 m i nordvestlig retning grunnet funn av umerket

strømkabel. Prøver tatt i punktene N02 og N03 ble også analysert for PFAS, for å begrense en mulig PFAS forurensning fra Vedal brannstasjon som ligger nord for tiltaksområdet.

Generelt besto toppmassene (0 – 1,5 m dybde) av finkornede masser av sand, grus og noe godt rundet små stein. I disse massene var det noe rester av asfalt, teglstein, fortauskantstein og noe større blokker. Under toppdekket av finkornede masser var det i varierende mektighet avfall. Avfallet var i prøvepunktene NO2 og NO3 av mindre mektighet, og var hovedsakelig representert ved enkelte innslag av plast, asfaltrester, glass, isolasjon, og annet tørrsøppel. Rundt søppelet i disse punktene var det finkornede masser tilsvarende toppmassene. Avfallet virker å hovedsakelig være begrenset til et 20 – 40 cm tykt lag på ca. 2 m dybde.

Figur 4: Oversikt over plassering av prøvepunkter med justering i henhold til prøvetaking 07.10.21.

Blått skravert område er tiltaksområdet, rødt område representerer området der det er forventet å

finne forurensning i grunnforurensningsdatabasen.

(12)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

I prøvepunkt NO1 var mektigheten til avfallet opp mot 50 – 70 cm og mer fremtredende med mye plast, trevirke, papp, kataloger, rør, isolasjon, klær og glass. Det var ikke noe spesiell lukt fra avfallet i noen av de prøvetatte punktene. Forskjellen i mektigheten av avfallet knyttes til plassering av prøvepunkt. Der N01 ble flyttet ca. 1 m i nordvestlig retning som gjorde at vi påtraff avfallet. Det antas at avfallet funnet i NO2 og NO3 representerer randsonen til deponiet. Under avfallet i NO1 og NO2 er det tilkjørte masser, godt kantet pukk, som antagelig ble brukt som fyllmasser før avfall ble deponert. I prøvepunkt NO3 virker det i bunnen å være leire/silt. Disse finkornede massene ble påtruffet ved ca. 2,5 m dybde, og det ble samtidig observert tilsig av vann inn i prøvegropa. De nederste fyllmassene i NO1 og NO2 ble påtruffet på ca. 2 m dybde, uten tilsig av vann. Se vedlagt feltlogg for beskrivelse av hvert enkelt prøvepunkt (Vedlegg 6.1).

Figur 5: Bilder gravesjaktene for prøvepunktene. Det er ikke inkludert et bilde av

prøvepunkt N02, men gravesjakt vist for N03 er tilsvarende NO2. Rødt skravert

område viser lag med avfall.

(13)

Miljøteknisk rapport

2021-11-01 | Side 13 av 24

Tabell 2: Enkel beskrivelse av prøvepunkt. For fullstendig beskrivelse av prøvepunkter med tilhørende lag se vedlagt feltlogg (Vedlegg 6.1).

3.4 Analyseresultater

Utvalgte analyseresultater er vist i tabell 3-5, og illustrert i henhold til tilstandsklasser i Figur 6. All analysert data er tilgjengelig i lab-rapportene (Vedlegg 6.2). Analyseresultatene vist i tabell 3-5 er klassifisert i henhold til Miljødirektoratets veileder TA-2553/2009. Prøvene ble analysert for THC for å avdekke innhold av olje. I TA-2553/2009 er det ikke etablert egne tilstandsklasser for THC, men det finnes tilstandsklasser for alifater.

Ettersom alifater inngår som en del av THC resultatet, er analyseresultatene for THC vurdert opp mot tilstandsklassene for alifater.

Prøvenavn Dybde Mektighet på toppdekket

Massebeskrivelse Type avfall

N01 2,5 m 0 – 1,5 m Et asfalt lag ca. 30 cm ned i toppdekket med tilhørende løsmasser (grus/sand). Under dette var det noe teglstein og

fortauskantstein. Det ble påtruffet en strømkabel til gatelys ca. 1 meter ned i toppdekket. Ellers fine masser av sand/grus og små stein. Under toppdekket ble det mer avfall med økende dybde. Dette er

gravepunktet med mest avfall. På bunnen av avfallet ble det påtruffet tilkjørt pukk, ved ca.

2 – 2,5 meters dybde. Det lukter ikke spesielt av massene, og det luktet heller ikke når avfallet ble gravd ut.

Plast, klær, trevirke, kataloger, papp, isopor, isolasjon, glass, rør.

N02 2,5 m 0 – 1,5 m Et asfalt lag ca. 30 cm ned i toppdekket med tilhørende løsmasser (grus/sand). Under dette var det noe teglstein og

fortauskantstein rester. Under toppdekket fortsetter løsmassene med noe avfall.

Avfallet er det samme som i NO1 men dominerer ikke så mye. Under avfallet ble det påtruffet tilkjørt pukk, ved ca. 2 – 2,5 meters dybde.

Isolasjon, isopor, noe plast men dominerer ikke. Avfallet her er en blanding mellom det som ble påtruffet i NO1 og NO3.

N03 2,5 m 0 – 1,5 m Et asfalt lag ca. 30 cm ned i toppdekket med tilhørende løsmasser (grus/sand). Under dette var det noe teglstein og

fortauskantstein rester. Under toppdekket fortsetter løsmassene med et hardpakket lag av avfall. Vanskelig å si hva avfallet er, men det har en mektighet på 10-15 cm. Ved ca.

2,5 m dybde siver det inn vann. Det er ikke noe tilkjørt pukk i bunn av dette

prøvepunktet, men det virker å være en veldig våt finkornet masse i bunnen (leire/silt).

Liten mektighet av avfall

sammenlignet med de andre

prøvepunktene.

(14)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

Figur 6: Grafisk illustrasjon av analyseresultatene fra området. Dette viser kun tilstandsklassene på de ulike dybdene av prøvepunktene. Det er også lagt inn utbredelsen av Tiden tørrsøppel plass slik den er vist i Miljødirektoratets

grunnforurensningsdatabase.

(15)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

2021-11-01 | Side 15 av 24

Tabell 3: Analyseresultater fra prøvene NO1, NO2 og NO3, fargekodet etter Miljødirektoratets veileder Helsebaserte tilstandsklasser for forurenset grunn (TA-2553/2009). Prøvene er analysert for THC, men tilstandklassene er vurdert opp mot alifater, da det ikke foreligger tilstandsklasser for THC i TA-2553/2009.

Element Enhet

(tørrstoff)

N01-1 NO1-2 NO2-1 NO2-2 NO3-1 NO3-2

Dybde (m) 0 – 1.5 1.5 – 2.0 0 – 1.5 1.5 – 2.0 0 – 1.5 1.5 – 2.0

As (Arsen) mg/kg 1.9 3.04 2.29 1.64 5.32 3.67

Cd (Kadmium) mg/kg <0.10 <0.10 <0.10 <0.10 <0.10 <0.10

Cr (Krom) mg/kg 15.8 16.1 17 15.6 14 12.6

Cu (Kopper) mg/kg 15.6 27.9 15.3 16.8 25.1 18.8

Hg (Kvikksølv) mg/kg <0.20 <0.20 <0.20 <0.20 <0.20 <0.20

Ni (Nikkel) mg/kg 14.4 16.8 15.7 14.8 16.4 13.6

Pb (Bly) mg/kg 3.1 14.8 4.5 4.7 2.8 2.7

Zn (Sink) mg/kg 28.8 69 35.2 40.7 27.4 22.4

Sum PCB-7 mg/kg <0.0070 0.0022 <0.0070 <0.0070 <0.0070 <0.0070

Fluoranten mg/kg <0.010 0.027 <0.010 0.031 <0.010 <0.010

Pyren mg/kg <0.010 0.026 <0.010 0.025 <0.010 <0.010

Benso(a)pyren mg/kg <0.0100 0.013 <0.0100 0.0106 <0.0100 <0.0100 Sum of 16 PAH (M1) mg/kg <0.0800 0.124 <0.0800 0.125 <0.0800 <0.0800 Benzen mg/kg <0.0100 <0.0100 <0.0100 <0.0100 <0.0100 <0.0100

Toluen mg/kg <0.30 <0.30 <0.30 <0.30 <0.30 <0.30

Etylbensen mg/kg <0.200 <0.200 <0.200 <0.200 <0.200 <0.200 Sum xylener (M1) mg/kg <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 <0.0150 Sum BTEX (M1) mg/kg <0.270 <0.270 <0.270 <0.270 <0.270 <0.270 Fraksjon >C12-C35 (sum,

M1) mg/kg <6.50 31 <6.50 50 <6.50 <6.50

Fraksjon >C5-C35 (sum,

NORM, M1) mg/kg <17,5 31 <17,5 50 <17,5 <17,5

Sum av 12 PFAS (M1) mg/kg <0.00300 <0.00300 <0.00300 <0.00300

3.5 Total vurdering

Forurensningssituasjonen

Alle prøvepunktene har et toppdekke som varierer i tykkelse mellom 1,5 – 2 m. Rundt 30 cm ned i toppdekket er det et lag av asfalt og over og under dette rester av teglstein og fortauskantsteiner. De dypereliggende massene inneholder varierende grad av avfall (Figur 6). Analyseresultatene har likevel vist kun rene masser i alle jordprøver i forhold til normverdi for rene masser gitt i forurensingsforskriften (tilsvarende tilstandsklasse 1).

Ettersom jordmassene er rene, er det i utgangspunktet ikke krav om tiltaksplan for forurensede masser ut fra forurensningsforskriftens kapittel 2. Ettersom det ble påtruffet avfall, som medfører spesielle krav til

massehåndtering, er det likevel utarbeidet en tiltaksplan for å ivareta øvrige forhold knyttet til håndtering av gravemasser, og risiko for deponigass.

Øvrige forhold

Det er i forbindelse med bygging på eller i randsonen av gamle deponier utviklet en veileder av

Miljødirektoratet: M-1780/2020 Bygging på nedlagte deponier. I denne belyses en rekke problemer i

(16)

forbindelse med bygging på gamle deponier. I tillegg til forurensningsproblematikk, er det særlig vurdering av gassdannelse og setningsproblematikk som er relevant. Oppgravde ellers rene masser som inneholder avfall, må også håndteres spesielt, og det oppgravde avfallet må leveres til godkjent mottak i tråd med føringer i avfallsforskriften.

Grøftetraseen som kabelen skal ligge i er planlagt å være mellom 1,5 – 2 m bred med en dybde på 1,2 m.

Dette betyr at gravingen ikke er forventet å komme i direkte konflikt med avfallsmasser, ettersom disse er påtruffet i dypereliggende lag (1,5 – 2 m).

Det planlagte inngrepet (kablingen) kan mulig fungere som en ledningsvei for eventuell deponigass og andre flyktige forbindelser, da gass kan migrere gjennom de porøse løsmassene og inn i kabeltraseen.

Gassmigrering avhenger av eksterne faktorer som lav- og høytrykk, men man tar utgangspunkt i at gass alltid vil strømme opp og ut av massene. Det kan da være lettere for gassen og migrere inn i kabeltraseen videre til en kum og akkumuleres der, eller å akkumulere i kabeltraseen.

Det er ikke gjort målinger av deponigass i forbindelse med de miljøtekniske grunnundersøkelsene som er utført i randsonen av Tinden tørrsøppelplass. Ved befaringen ble det ikke observert noe som indikerer at det blir dannet betydelig menger med deponigass fra avfallet. Det ble ikke registrert lukt, og det skal ikke være deponert noe biologisk nedbrytbart avfall utenom det som ble observert ved befaring (papp, trevirke, kataloger, papir og klær).

Et billig tiltak for å hindre migrering av deponigass gjennom kabeltraseer er å legge ned en leirpropp i traseen ved endene av deponiområdet. Det vurderes som fornuftig å gjøre dette tiltaket ut fra et føre-var og kost-nytte prinsipp.

Setningsproblematikk vurderes ikke å være aktuelt for etablering av nedgravd høyspent, da kabelen vil tåle

noe setning. Det anbefales som et føre-var og kost-nytte prinsipp at det gjennomføres lett komprimering av

massene under graving.

(17)

Miljøteknisk rapport

2021-11-01 | Side 17 av 24

4 Tiltaksplan

I forkant av innsending av tiltaksplanen til behandling hos Statsforvalteren i Trøndelag er lokaliteten registrert i grunnforurensningsdatabasen.

Denne tiltaksplanen er utarbeidet for å gi føring for håndtering av avfall om dette påtreffes under graving, håndtering av masser med mistanke om forurensing, og tiltak for å hindre spredning av mulig deponigass i kabeltraseen.

4.1 Myndighetsbehandling

Det er ikke påvist forurensing som krever godkjenning av tiltaksplan ut fra krav i forurensningsforskriftens kapittel 2. Kommunen er forurensningsmyndighet for tiltak etter forurensingsforskriften.

Statsforvalteren er forurensningsmyndighet for nedlagte deponier, og inngrep i deponier skal avklares med Statsforvalter i forkant av inngrep.

Tiltaksplanen oversendes Statsforvalteren for behandling, og kommunen til orientering i god tid før terrenginngrep utføres.

4.2 Tidsplan

Arbeidene er tenkt utført i første kvartal 2022.

4.3 Akseptkriterier

Med tanke på planlagt endring regulering til boligområde, foreslås følgende akseptkriterier for lokaliteten:

• Toppjord (0-1 m): tilstandsklasse 2 eller lavere

• Dypereliggende masser (>1m). Tilstandsklasse 3 eller lavere.

4.4 Massehåndtering

Det planlagte inngrepet innebærer i utgangspunktet ikke graving i masser med avfallet som er lokalisert ca.

0,5 m under planlagt dybde på grøftetraseen. Det er ikke registrert noe forurensning i massene ihht. TA- 2553/2009 som vil innebære risiko for verken helse eller miljø. Det innebærer at det i utgangspunktet ikke er nødvendig med tiltak under graving.

Dersom det skulle graves opp masser som inneholder avfall, må avfallet leveres til godkjent mottak i tråd med føringer i avfallsforskriften.

4.5 Tiltak for håndtering av deponigass

For å hindre en mulig akkumulasjon og spredning av deponigass fra Tiden tørrsøppelplass anbefales det at

det etableres leirplugger i endepunktene av grøftetraseen som går innenfor dette området. Leirpluggene må

(18)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

ha en tykkelse på 1 m og dekke hele dybden til grøften. I området mellom leirpluggene vurderes det å være lite sannsynlig at det akkumuleres deponigass til en farlig konsentrasjon. Da massene i traseen og over er permeable nok til at eventuell gass vil migrere ut. Det vurderes da til at det er tilstrekkelig om det er etableres leirplugger i hvert endepunkt av kabeltraseen, slik som illustrert i Figur 7.

4.6 Tiltak for å hindre setninger

For å hindre setninger i de delene av traseen som er påvirket av det tidligere kommunale deponiet Tinden tørrsøppelplass (200 m), anbefales det at det gjøres lett komprimering av massene i bunnen av

grøftetraseen under graving. Det er tilstrekkelig om det brukes anleggsmaskiner, f.eks. en gravemaskin til å komprimere massene. Området hvor det er nødvendig med komprimering er vist i Figur 7, tilsvarende tiltak for hindring av deponigass.

Figur 7: Utbredelse av Tinden tørrsøppelplass slik det er illustrert i

grunnforurensningsdatabasen til Miljødirektoratet. Det illustreres også hvor det er

nødvendig med leirplugger for å hindre spredning av eventuell deponigass fra

deponiområdet

(19)

Oppdragsnr.: 52107248 Dokumentnr.: Versjon: D01

2021-11-01 | Side 19 av 24

4.7 Oppfølging i anleggsfasen

Entreprenør – oppfølging og kontroll Entreprenørs kontroll i tilknytning til tiltaksplanen vil bestå i å:

Sette seg inn i og følge tiltaksplanen

Dokumentere disponering av masser (mengder og mottak)

Være observant ved graving, kontakte tiltakshaver eller miljørådgiver ved tvil om korrekt massehåndtering.

Utarbeide beredskapsplan som blant annet skal omfatte varsling til Miljødirektoratet og brannvesen ved akutt forurensning eller fare for akutt forurensning

Gjennomføre tiltak for å hindre menneskelig eksponering

Tiltakshaver – oppfølging og kontroll

Tiltaksplanen, inkludert dens formål og rammer, skal forelegges entreprenør og de som skal utføre arbeidet.

Dette gjøres kjent ved at planen oversendes skriftlig, samt at gjennomføringen gjennomgås. Det anbefales at miljørådgiver deltar på oppstartsmøte hvor tiltaksplanen gjennomgås med graveentreprenør.

Tiltakshaver skal følge opp entreprenøren med hensyn til korrekt håndtering og disponering av masser. Ved behov kontaktes tiltakshavers miljøfaglige ansvarlige.

Tiltakshavers kontroll i tilknytning til gravearbeidene vil bestå i å:

Følge opp entreprenør med hensyn på at tiltaksplanen følges

Innhente dokumentasjon på ev. levering til godkjent mottak (veiesedler) Sørge for at sluttrapport for arbeidene utarbeides.

4.8 Sluttrapportering

Etter endt tiltak skal det utarbeides en sluttrapport. Rapporten skal inneholde:

Beskrivelse av tiltak og utført arbeid. Eventuelle avvik fra tiltaksplanen skal beskrives.

Analyseresultater fra ev. supplerende prøvetaking.

Beskrivelse av hvordan oppgravde masser er håndtert fram til endelig disponering.

Dokumentasjon på ev. gjenliggende forurensede masser på stedet etter gjennomført tiltak.

Mottakssedler fra godkjent deponi for alle utkjørte masser.

(20)

5 Referanser

Miljødirektoratet (2021), Orkla nedre del og Verdalselva nedre del. Tilgjengelig fra: https://vann- nett.no/portal/#/waterbody/121-47-R (Hentet 29.10.2021).

Stefanussen, Werner (Noteby) og Banks, David (NGU), Norges Geologiske Undersøkelse (NGU)

Kartlegging av spesialavfall i deponier og forurenset grunn i Sør-Trøndelag Fylke (1990)

(21)

Miljøteknisk rapport

2021-11-01 | Side 21 av 24

6 Vedlegg

6.1 Feltlogg Punk

t Dybde Koordinater

UTM-84 32N Beskrivelse Bilde NO1 -1 1.5 –

0.0 m

7075670 622552

Grus, jord og sand med små stein med god rundingsgrad (fluviale avsetninger) dominerer. I øvre del av prøven er det et asfalt lag med tilhørende komprimerte løsmasser.

Det var også kantsteiner, teglstein/takst eins rester i dette laget.

Ca. 1 meter ned i laget lå det en strømkabel til gatelys.

-2 2.0 – 1.5 m

Dette laget er dominert av avfall som består av:

klær, rør, isolasjon, isopor, glass, plast,

kataloger, trevirke, papp og papir.

Ingen spesiell lukt. Under søppelet var det pukk/stor stein

fyllmasser.

Disse

massene er

kantede og

representerer

(22)

ikke

stedspesifikk e masser. En mulig årsak til at det

påtreffes mer søppel her relateres til at prøvepunktet ble flyttet lenger inn mot vollen på grunn av strømkabel i øvre del av punkt.

NO2 -1 1.5 – 0.0 m

7075690 622569

Grus, jord og sand med små stein med god rundingsgrad (fluviale avsetninger) dominerer. I øvre del av prøven er det et asfalt lag med tilhørende komprimerte løsmasser.

Takstein/tegl stein og kantstein rester.

-2 2.0 – 1.0 m

Grus, sand og småstein, med et tydelig lag med avfall.

Dette laget er

mye mindre

enn det i

NO1, men

(23)

Miljøteknisk rapport

2021-11-01 | Side 23 av 24

henger nok sammen med at

prøvepunktet er lokalisert nærmere veien.

Avfallet er mye det samme som i NO1, men uten å dominere på samme måte.

Dette er nok helt i

randsonen av deponiet.

NO3 -1 1.5 – 0.0 m

7075729 622581

Grus, jord og sand med små stein med god rundingsgrad (fluviale avsetninger) dominerer. I øvre del av prøven er det et asfalt lag med tilhørende komprimerte løsmasser.

Takstein/tegl stein og kantstein rester.

-2 2.0 – 1.5 m

Grus, sand og småstein med et hardpakket lag som inneholder noe søppel.

Det er også asfalt rester i dette laget.

På rundt 2.5 meters dybde siger det inn grunnvann.

Under dette

er det et lag

(24)

med våt leire.

Ingen tegn til pukk/fyllmass er under avfallet her.

Lite søppel her i forhold til NO1. Dette kan nok kobles til at prøvepunktet er tatt noe nærmere veien.

6.2 Lab-rapporter

(25)

N

ANALYSERAPPORT

Ordrenummer :

NO2117365

^Side ^:¹^av¹⁵

Norconsult AS Prosjekt MTA-plan Verdal-Øyrin

Kunde : :

Matz Sagebakken Slotnes Prosjektnummer

Kontakt : :52107248

Postboks 8984

Adresse : Prøvetaker :----

7439 Trondheim Sted :----

Dato prøvemottak

Norge :2021-10-11 10:06

Epost :[email protected] Analysedato :2021-10-12 ----

Telefon : Dokumentdato :2021-10-18 15:21

COC nummer :---- Antall prøver mottatt :6

OF170333

Tilbuds- nummer : Antall prøver til analyse :6

Om rapporten

Forklaring til resultatene er gitt på slutten av rapporten.

Denne rapporten erstatter enhver foreløpig rapport med denne referansen. Resultater gjelder innleverte prøver slik de var ved innleveringstidspunktet. Alle sider på rapporten har blitt kontrollert og godkjent før utsendelse.

Denne rapporten får kun gjengis i sin helhet, om ikke utførende laboratorium på forhånd har skriftlig godkjent annet. Resultater gjelder bare de analyserte prøvene.

Hvis prøvetakingstidspunktet ikke er angitt, prøvetakingstidspunktet vil bli default 00:00 på prøvetakingsdatoen. Hvis datoen ikke er angitt, blir default dato satt til dato for prøvemottak angitt i klammer uten tidspunkt.

Kommentarer

Prøve(r) NO2117365/001,003,004, metode S-TPHFID01 - inneholder høytkokende hydrokarboner med lengre retensjonstid enn C40

Underskrivere Posisjon

Torgeir Rødsand DAGLIG LEDER

: :

Laboratorium ALS Laboratory Group avd. Oslo Nettside www.alsglobal.no

: :

Adresse Drammensveien 264 Epost [email protected]

Telefon :

0283 Oslo ----

Norge

(26)

2 av 15 Side :

Ordrenummer :

Kunde :

NO2117365 Norconsult AS

Analyseresultater

NO1 2,0-1,5 Kundes prøvenavn

Submatriks: JORD

Prøvenummer lab NO2117365001 2021-10-11 00:00 Kundes prøvetakingsdato

Resultat Enhet LOR

Parameter MU Analysedato Metode Utf. lab Acc.Key

Tørrstoff

Tørrstoff ved 105 grader 85.5 ± 5.16 % 0.10 2021-10-13 S-DRY-GRCI PR a ulev

Ekstraherbare elementer / metaller

As (Arsen) 3.04 ± 0.61 mg/kg TS 0.50 2021-10-14 S-METAXAC1 PR a ulev

Cd (Kadmium) <0.10 ---- mg/kg TS 0.10 2021-10-14 S-METAXAC1 PR a ulev

Cr (Krom) 16.1 ± 3.22 mg/kg TS 0.25 2021-10-14 S-METAXAC1 PR a ulev

Cu (Kopper) 27.9 ± 5.57 mg/kg TS 0.10 2021-10-14 S-METAXAC1 PR a ulev

Hg (Kvikksølv) <0.20 ---- mg/kg TS 0.20 2021-10-14 S-METAXAC1 PR a ulev

Ni (Nikkel) 16.8 ± 3.40 mg/kg TS 5.0 2021-10-14 S-METAXAC1 PR a ulev

Pb (Bly) 14.8 ± 3.00 mg/kg TS 1.0 2021-10-14 S-METAXAC1 PR a ulev

Zn (Sink) 69.0 ± 13.80 mg/kg TS 1.0 2021-10-14 S-METAXAC1 PR a ulev

PCB

PCB 28 <0.0020 ---- mg/kg TS 0.0020 2021-10-13 S-PCBGMS05 PR a ulev

PCB 138 0.0022 ± 0.0007 mg/kg TS 0.0020 2021-10-13 S-PCBGMS05 PR a ulev

Sum PCB-7 0.0022 ± 0.0007 mg/kg TS 0.0070 2021-10-13 S-PCBGMS05 PR a ulev

Polyaromatiske hydrokarboner (PAH)

Naftalen <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Acenaftylen <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Acenaften <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Fluoren <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Fenantren <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Antracen <0.0100 ---- mg/kg TS 0.0100 2021-10-13 S-PAHGMS05 PR a ulev

Fluoranten 0.027 ± 0.008 mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Pyren 0.026 ± 0.008 mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Benso(a)antracen^ 0.013 ± 0.004 mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Krysen^ 0.012 ± 0.004 mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Benso(b)fluoranten^ 0.019 ± 0.006 mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Benso(k)fluoranten^ <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Benso(a)pyren^ 0.0130 ± 0.0039 mg/kg TS 0.0100 2021-10-13 S-PAHGMS05 PR a ulev

Dibenso(ah)antracen^ <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

(27)

: 3 av 15 Side :

Ordrenummer :

Kunde :

NO2117365 Norconsult AS 2021-10-18 15:21

Submatriks: JORD

Polyaromatiske hydrokarboner (PAH) - Fortsetter

Sum PAH carcinogene^ 0.0570 ---- mg/kg TS 0.0350 2021-10-13 S-PAHGMS05 PR a ulev

BTEX

Benzen <0.0100 ---- mg/kg TS 0.0100 2021-10-13 S-VOCGMS03 PR a ulev

Toluen <0.30 ---- mg/kg TS 0.30 2021-10-13 S-VOCGMS03 PR a ulev

Etylbensen <0.200 ---- mg/kg TS 0.200 2021-10-13 S-VOCGMS03 PR a ulev

Sum xylener (M1) <0.0150 ---- mg/kg TS 0.100 2021-10-13 S-VOCGMS03 PR a ulev

Sum BTEX (M1) <0.270 ---- mg/kg TS 0.305 2021-10-13 S-VOCGMS03 PR a ulev

Totale hydrokarboner (THC)

Fraksjon >C5-C6 <7.0 ---- mg/kg TS 7.0 2021-10-13 S-VPHFID02 PR a ulev

Fraksjon >C10-C12 <3.0 ---- mg/kg TS 3.0 2021-10-13 S-TPHFID01 PR a ulev

Fraksjon >C10-C40 41 ± 12.00 mg/kg TS 20 2021-10-13 S-TPHFID01 PR a ulev

Fraksjon >C12-C35 (sum, M1) 31.0 ± 9.30 mg/kg TS 6.50 2021-10-15 S-TPHFID10 PR a ulev

Fraksjon >C5-C35 (sum, NORM, M1) 31.0 ± 9.30 mg/kg TS 17.5 2021-10-15 S-TPHFID10 PR a ulev

Andre

Kromatogram Se - - S-CHRM-GC

vedlegg

2021-10-13

---- PR a ulev

Submatriks: JORD

Tørrstoff

PCB

(28)

4 av 15 Side :

Ordrenummer :

Kunde :

Submatriks: JORD

PCB - Fortsetter

Sum PCB-7 <0.0070 ---- mg/kg TS 0.0070 2021-10-13 S-PCBGMS05 PR a ulev

Fluoranten <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Pyren <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Benso(a)antracen^ <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Krysen^ <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Benso(b)fluoranten^ <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Benso(a)pyren^ <0.0100 ---- mg/kg TS 0.0100 2021-10-13 S-PAHGMS05 PR a ulev

Benso(ghi)perylen <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Indeno(123cd)pyren^ <0.010 ---- mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Sum of 16 PAH (M1) <0.0800 ---- mg/kg TS 0.0800 2021-10-13 S-PAHGMS05 PR a ulev

Sum PAH carcinogene^ <0.0350 ---- mg/kg TS 0.0350 2021-10-13 S-PAHGMS05 PR a ulev

BTEX

Fraksjon >C10-C40 <20 ---- mg/kg TS 20 2021-10-13 S-TPHFID01 PR a ulev

Fraksjon >C12-C35 (sum, M1) <6.50 ---- mg/kg TS 6.50 2021-10-15 S-TPHFID10 PR a ulev

Fraksjon >C5-C35 (sum, NORM, M1) <17.5 ---- mg/kg TS 17.5 2021-10-15 S-TPHFID10 PR a ulev

(29)

: 5 av 15 Side :

Ordrenummer :

Kunde :

NO2117365 Norconsult AS 2021-10-18 15:21

Submatriks: JORD

Tørrstoff

PCB

Fenantren 0.021 ± 0.006 mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Fluoranten 0.031 ± 0.009 mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Pyren 0.025 ± 0.008 mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Krysen^ 0.010 ± 0.003 mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Benso(b)fluoranten^ 0.016 ± 0.005 mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Benso(a)pyren^ 0.0106 ± 0.0032 mg/kg TS 0.0100 2021-10-13 S-PAHGMS05 PR a ulev

Benso(ghi)perylen 0.011 ± 0.003 mg/kg TS 0.010 2021-10-13 S-PAHGMS05 PR a ulev

Sum of 16 PAH (M1) 0.125 ---- mg/kg TS 0.0800 2021-10-13 S-PAHGMS05 PR a ulev

Sum PAH carcinogene^ 0.0366 ---- mg/kg TS 0.0350 2021-10-13 S-PAHGMS05 PR a ulev

BTEX

(30)

6 av 15 Side :

Ordrenummer :

Kunde :

Submatriks: JORD

BTEX - Fortsetter

Fraksjon >C12-C35 (sum, M1) 50.0 ± 15.00 mg/kg TS 6.50 2021-10-15 S-TPHFID10 PR a ulev

Fraksjon >C5-C35 (sum, NORM, M1) 50.0 ± 15.00 mg/kg TS 17.5 2021-10-15 S-TPHFID10 PR a ulev

Perfluorerte komponenter

Perfluorobutansyre (PFBA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluoropentansyre (PFPeA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluoroheksansyre (PFHxA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluoroheptansyre (PFHpA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorooktansyre (PFOA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorononansyre (PFNA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorodekansyre (PFDA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluoroundekansyre (PFUnDA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorododekansyre (PFDoDA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorbutansulfonat (PFBS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorheksansulfonat (PFHxS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorheptansulfonat (PFHpS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluoroktansulfonat (PFOS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluordekansulfonat (PFDS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

6:2 Fluortelomersulfonat (6:2 FTS) <0.00050 ---- mg/kg TS 0.00050 2021-10-15 S-PFCLMS02 PR a ulev

(31)

: 7 av 15 Side :

Ordrenummer :

Kunde :

NO2117365 Norconsult AS 2021-10-18 15:21

Submatriks: JORD

Perfluorerte komponenter - Fortsetter

Perfluoroktansulfonamid (PFOSA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Sum av 12 PFAS (M1) <0.00300 ---- mg/kg TS 0.00600 2021-10-15 S-PFCLMS02 PR a ulev

Andre

vedlegg

2021-10-13

---- PR a ulev

NO2 1,5-00 Kundes prøvenavn

Submatriks: JORD

Tørrstoff

PCB

Fluoranten <0.010 ---- mg/kg TS 0.010 2021-10-12 S-PAHGMS05 PR a ulev

Pyren <0.010 ---- mg/kg TS 0.010 2021-10-12 S-PAHGMS05 PR a ulev

Krysen^ <0.010 ---- mg/kg TS 0.010 2021-10-12 S-PAHGMS05 PR a ulev

(32)

8 av 15 Side :

Ordrenummer :

Kunde :

Submatriks: JORD

Polyaromatiske hydrokarboner (PAH) - Fortsetter

Benso(b)fluoranten^ <0.010 ---- mg/kg TS 0.010 2021-10-12 S-PAHGMS05 PR a ulev

Benso(a)pyren^ <0.0100 ---- mg/kg TS 0.0100 2021-10-12 S-PAHGMS05 PR a ulev

Benso(ghi)perylen <0.010 ---- mg/kg TS 0.010 2021-10-12 S-PAHGMS05 PR a ulev

Sum of 16 PAH (M1) <0.0800 ---- mg/kg TS 0.0800 2021-10-12 S-PAHGMS05 PR a ulev

Sum PAH carcinogene^ <0.0350 ---- mg/kg TS 0.0350 2021-10-12 S-PAHGMS05 PR a ulev

BTEX

Fraksjon >C12-C35 (sum, M1) <6.50 ---- mg/kg TS 6.50 2021-10-15 S-TPHFID10 PR a ulev

Fraksjon >C5-C35 (sum, NORM, M1) <17.5 ---- mg/kg TS 17.5 2021-10-15 S-TPHFID10 PR a ulev

Perfluorerte komponenter

Perfluorobutansyre (PFBA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluoropentansyre (PFPeA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluoroheksansyre (PFHxA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluoroheptansyre (PFHpA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorooktansyre (PFOA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorononansyre (PFNA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorodekansyre (PFDA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluoroundekansyre (PFUnDA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

(33)

: 9 av 15 Side :

Ordrenummer :

Kunde :

NO2117365 Norconsult AS 2021-10-18 15:21

Submatriks: JORD

Perfluorerte komponenter - Fortsetter

Perfluorbutansulfonat (PFBS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorheksansulfonat (PFHxS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluorheptansulfonat (PFHpS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluoroktansulfonat (PFOS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluordekansulfonat (PFDS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

6:2 Fluortelomersulfonat (6:2 FTS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

8:2 Fluortelomersulfonat (8:2 FTS) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Perfluoroktansulfonamid (PFOSA) mg/kg TS 0.00050 S-PFCLMS02

0

<0.00050 0

2021-10-15

---- PR a ulev

Sum av 12 PFAS (M1) <0.00300 ---- mg/kg TS 0.00600 2021-10-15 S-PFCLMS02 PR a ulev

Andre

vedlegg

2021-10-13

---- PR a ulev

Submatriks: JORD

Tørrstoff

PCB
