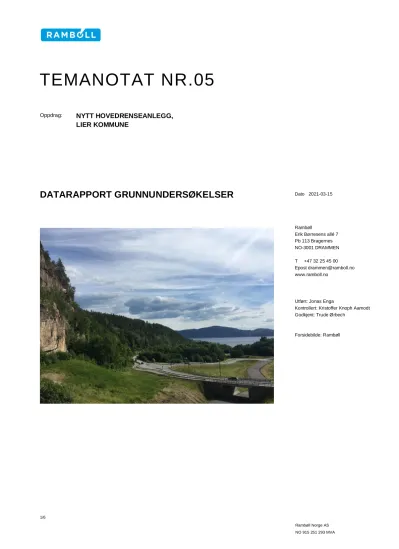

Lier kommune

(1)

1/6

Rambøll Norge AS NO 915 251 293 MVA Dato 2021-03-15

Rambøll

Erik Børresens allé 7 Pb 113 Bragernes NO-3001 DRAMMEN T +47 32 25 45 00 Epost [email protected] www.ramboll.no

Utført: Jonas Enga

Kontrollert: Kristoffer Knoph Aamodt Godkjent: Trude Ørbech

Forsidebilde: Rambøll

DATARAPPORT GRUNNUNDERSØKELSER

TEMANOTAT NR.05

Oppdrag: NYTT HOVEDRENSEANLEGG,

LIER KOMMUNE

(2)

2/6

1. Sammendrag og oppsummering

I forbindelse med utredning for områderegulering av nytt hovedrenseanlegg for Lier kommune i Gullaug er det utført grunnundersøkelser. Grunnundersøkelsene er utført langs E-134 og på vestsiden av veien.

Grunnundersøkelsene ble utført i løpet av uke 49-50, 2020 Totalt er det utført:

· 13 stk. totalsonderinger.

· 2 stk. trykksondering (CPTU) til ca 15 meter dybde.

· Tatt opp 6 stk. prøveserier med til sammen 6 stk. ø54 mm sylinderprøver.

Det er gjennomført rutineanalyser og konsistensanalyser av samtlige prøver.

Resultater fra totalsonderingene viser at løsmassemektigheten i borpunkt langs E-134 varierer fra 6,5- 1,5 meter. I borpunkt på vestsiden av veien er berg påtruffet fra 11,7-26,2 meter, mens det i borpunkt 13 er boret til 29,8 meter uten påvisning av berg.

Det er tatt opp prøver i punkt 15 og 17. Disse består av leire, og i punkt 17 ved dybde 4-5m er leiren kvikk. Prøvene fra dybde 9-10 og 14-15m var forstyrret.

Det ble påtruffet artesisk grunntrykk i forbindelse med sonderingene i punkt 7, 13 og 14.

(3)

3/6

Innholdsfortegnelsene

1. Sammendrag og oppsummering ... 2

2. Innledning ... 4

2.1 Prosjekt ... 4

2.2 Innhold ... 4

3. Undersøkelser ... 4

3.1 Feltundersøkelser ... 4

3.2 Oppmåling ... 4

3.3 Laboratorieundersøkelser ... 4

3.4 Miljøforhold ... 4

4. Grunnforhold ... 5

4.1 Topografi ... 5

4.2 Løsmasser ... 5

4.3 Grunnvann... 6

4.4 Berg ... 6 TEGNINGER

Tegn. nr. Rev. nr. Tittel Målestokk

101 OVERSIKTSKART 1 : 50 000

102 SITUASJONSPLAN 1 : 1000

103-108 TOTALSONDERINGER 1 : 200

109 TRYKKSONDERING (CPTU) 1 : 200

110-111 BORPROFIL 1 : 100

BILAG

1 KOORDINATLISTE OG BORPUNKTSDATA

TILLEGG

I MARKUNDERSØKELSER

II LABORATORIEUNDERSØKELSER

(4)

4/6

2. Innledning 2.1 Prosjekt

I forbindelse med utredning for områderegulering av nytt hovedrenseanlegg for Lier kommune i Gullaug er det utført grunnundersøkelser. Grunnundersøkelsene er utført lang E-134 og på vestsiden av veien.

2.2 Innhold

Foreliggende datarapport inneholder resultater fra de geotekniske grunnundersøkelsene med felt- og laboratoriedata. Datarapporten inneholder ingen geotekniske vurderinger.

3. Undersøkelser

3.1 Feltundersøkelser

Grunnundersøkelsene ble utført i løpet av uke 49-50, 2020 Borprogrammet er utarbeidet av geotekniker fra Rambøll AS.

Totalt er det utført:

· 13 stk. totalsonderinger.

· 2 stk. trykksondering (CPTU) til ca 15 meter dybde.

· Tatt opp 6 stk. prøveserier med til sammen 6 stk. ø54 mm sylinderprøver.

Plassering av borpunktene fremkommer av situasjonsplaner på tegning nr. 102.

Resultater fra totalsonderingene er vist som enkeltboringer på tegning nr. 103-108. Trykksonderinger (CPTU) er vist på tegning 109.

Tillegg I gir forklaring og metodebeskrivelser på utførte feltundersøkelser.

3.2 Oppmåling

Punktene er målt inn av feltkoordinator fra Rambøll. Punktene er målt inn med koordinatsystem euref89 UTM-sone 32 og terrengkoter i NN2000. Borpunktkoordinater er vist i Bilag 1.

3.3 Laboratorieundersøkelser

Prøvene ble sendt til Rambøll sitt geotekniske laboratorium i Trondheim. Det er gjennomført

rutineanalyser og konsistensanalyser av samtlige prøver. Sylinderprøver for borpunkt 17, dybde 9-10m og 14-15m var forstyrret ved uttrekning.

Resultatene fra rutineundersøkelsene er vist som borprofil på tegning 110-111.

Tillegg II gir en generell forklaring og metodebeskrivelser for laboratorieundersøkelser.

3.4 Miljøforhold

Rambøll Norge AS er ISO-sertifisert iht. NS-EN ISO 9001:2008 og NS-EN ISO 14001:2004 og søker i sine oppdrag å identifisere og imøtekomme lovpålagte miljøkrav samt øvrige miljøaspekter som er relevante for det enkelte oppdrag.

(5)

5/6

Rambøll har egne rutiner for vurdering og håndtering av evt. hendelser som angår miljøforhold ved utførelse av grunnundersøkelser. Mulige kritiske miljøaspekter identifiseres og det utarbeides egne oppdragsspesifikke HMS- og SJA-planer/-prosedyrer. I alle boreoppdrag er det lagt vekt på rask og enkel kommunikasjon mellom den ansvarlige boreleder og ansvarlig geotekniker/saksbehandler. Disse forholdene dokumenteres i en egen boredagbok som følger hvert enkelt boreoppdrag.

I dette oppdraget er følgende miljøaspekter vurdert i forbindelse med de utførte grunnundersøkelser:

• Utslipp

Vi har i løpet av vårt feltarbeid ikke hatt uhell eller feil på utstyr som har påført omgivelsene skader.

• Rystelser

Det er utført innboring i fjell ved undersøkelsene. Rystelsene i forbindelse med innboring har vært marginale.

• Forurenset grunn

Forurenset grunn er ikke vurdert i denne rapporten. Det er utført miljøprøvetaking i forbindelse med feltarbeidene. Resultat fra disse presenteres i egen rapport.

• Kulturminner

Forekomster av registrerte kulturminner er sjekket i forbindelse med oppstart av grunnundersøkelsene.

Det er ikke utført arbeid i nærheten av registrerte kulturminner på eiendommen/planområdet. Vernede trær og uønskede arter på området er hensynstatt ved gjennomføring av feltabeidet.

4. Grunnforhold

4.1 Topografi

I området ligger E-134 på ca kote +20, og terrenget i skråningen på vestsiden av veien faller mot sør og vest mot Engersandbukta.

4.2 Løsmasser

Området ligger under marin grense. Kvartærgeologisk kart indikerer at løsmassene i området består av marine avsetninger og berg i dagen, se figur 1.

Figur 1: Kvartærgeologisk kart hentet fra www.ngu.no. Aktuelt område markert med rød sirkel.

(6)

6/6

Resultater fra totalsonderingene viser at løsmassemektigheten i borpunkt langs E-134 varierer fra 6,5- 1,5 meter. I borpunkt på vestsiden av veien er berg påtruffet fra 11,7-26,2 meter, mens det i borpunkt 13 er boret til 29,8 meter uten påvisning av berg.

Det er tatt opp prøver i punkt 15 og 17. Disse består av leire, og i punkt 17 er leiren kvikk.

Prøvesylindere fra punkt 17 viste også tegn på forstyrrelse.

Rutineundersøkelser av leiren viser:

· Vanninnhold mellom 25-31%

· Tyngdetetthet mellom 19,4-19,8 kN/m ³

· Leiren er middels sensitiv i punkt 15 med sensitivitet mellom 10-26, i punkt 17 er sensitiviteten mellom 120-150 som tilsvarer meget sensitiv leire.

· Leiren i punkt 15 er bløt til fast med udrenert skjærstyrke økende med dybden fra 20 til 53 kPa

· Lite plastisk med I p mellom 0,5-7,1 for begge borpnukt.

4.3 Grunnvann

Under totalsonderingen i borpunkt 7, 13 og 14 ble det påtruffet artesisk overtrykk. Artesisk oppkomme stammer mest sannsynlig fra vannførende lag fra 10-25 meter dybde.

4.4 Berg

Det er utført 3 meter kontrollboring for sikker bergpåvisning i borepunktene. Antatt bergoverflate er registrert fra kote -20,9 til kote +17,2. Bergoverflaten heller mot vest i området.

(7)

Tegning nr:

Oppdrag nr: Målestokk:

Rev:

TekstDatoRev Utarb Kontr Godkj

Status:

Rambøll Norge AS P.b. 9420 Torgarden 7493 Trondheim TLF: 73 84 10 00 Datarapport

JOGEKIAAJOGE08.01.20200

1: 50 0001350039798

UTM32 (Euref89): N66235 Ø5690 OVERSIKTSKART

Lier kommune

Nytt hovedrenseanlegg for Lier kommune

0101

(8)

46192

SPP160K VL280K

25212 25226

2310

25223

VL 150

K

VL280K SPP160K VL1

50K

ENDRINGDATO

TEGNINGSSTATUS

REV. TEGN

OPPDRAG

OPPDRAGSGIVER

INNHOLD

TEGNING NR.

OPPDRAG NR.

REV.

MÅLESTOKK

KONTR GODKJ

BLAD NR. AV

Rambøll i Norge AS

Kobbes gate 2, 7042 Trondheim Pb. 9420 Torgarden, 7493 Trondheim TLF: 73 84 10 00

www.ramboll.no

102 0BORPLAN

01 011:10001350039798Borplan Totalsondering

Prøveserie

Lier kommune

00 22.01.2021 JOGE KIAA JOGE

CPTU (Trykksondering)

46192

SPP160K VL280K

25212 25226

2310

25223

VL 150

K

VL280K SPP160K VL1

50K

ENDRINGDATO

TEGNINGSSTATUS

REV. TEGN

OPPDRAG

OPPDRAGSGIVER

INNHOLD

TEGNING NR.

OPPDRAG NR.

REV.

MÅLESTOKK

KONTR GODKJ

BLAD NR. AV

Rambøll i Norge AS

Kobbes gate 2, 7042 Trondheim Pb. 9420 Torgarden, 7493 Trondheim TLF: 73 84 10 00

www.ramboll.no

102 0BORPLAN

01 011:10001350039798Borplan Totalsondering

Prøveserie

Lier kommune

CPTU (Trykksondering)

(9)

ENDRINGDATO

TEGNINGSSTATUS

REV. TEGN

OPPDRAG

OPPDRAGSGIVER

INNHOLD

TEGNING NR.

OPPDRAG NR.

REV.

MÅLESTOKK

KONTR GODKJ

BLAD NR. AV

Rambøll Norge AS 7493 Trondheim TLF: 73 84 10 00 www.ramboll.no P.b. 9420 Torgarden

103 0DATARAPPORT

01 011:2001350039798Sonderinger Totalsondering

Lier vei, vann og avløp KF

Prøvetaking CPTU

(10)

ENDRINGDATO

TEGNINGSSTATUS

REV. TEGN

OPPDRAG

OPPDRAGSGIVER

INNHOLD

TEGNING NR.

OPPDRAG NR.

REV.

MÅLESTOKK

KONTR GODKJ

BLAD NR. AV

104 0DATARAPPORT

Lier vei, vann og avløp KF

Prøvetaking CPTU

(11)

ENDRINGDATO

TEGNINGSSTATUS

REV. TEGN

OPPDRAG

OPPDRAGSGIVER

INNHOLD

TEGNING NR.

OPPDRAG NR.

REV.

MÅLESTOKK

KONTR GODKJ

BLAD NR. AV

105 0DATARAPPORT

Lier vei, vann og avløp KF

Prøvetaking CPTU

(12)

ENDRINGDATO

TEGNINGSSTATUS

REV. TEGN

OPPDRAG

OPPDRAGSGIVER

INNHOLD

TEGNING NR.

OPPDRAG NR.

REV.

MÅLESTOKK

KONTR GODKJ

BLAD NR. AV

106 0DATARAPPORT

Lier vei, vann og avløp KF

Prøvetaking CPTU

(13)

ENDRINGDATO

TEGNINGSSTATUS

REV. TEGN

OPPDRAG

OPPDRAGSGIVER

INNHOLD

TEGNING NR.

OPPDRAG NR.

REV.

MÅLESTOKK

KONTR GODKJ

BLAD NR. AV

107 0DATARAPPORT

Lier vei, vann og avløp KF

Prøvetaking CPTU

(14)

ENDRINGDATO

TEGNINGSSTATUS

REV. TEGN

OPPDRAG

OPPDRAGSGIVER

INNHOLD

TEGNING NR.

OPPDRAG NR.

REV.

MÅLESTOKK

KONTR GODKJ

BLAD NR. AV

108 0DATARAPPORT

Lier vei, vann og avløp KF

Prøvetaking CPTU

(15)

ENDRINGDATO

TEGNINGSSTATUS

REV. TEGN

OPPDRAG

OPPDRAGSGIVER

INNHOLD

TEGNING NR.

OPPDRAG NR.

REV.

MÅLESTOKK

KONTR GODKJ

BLAD NR. AV

109 0DATARAPPORT

Lier vei, vann og avløp KF

Prøvetaking CPTU

(16)

Tegning nr.

Oppdrag nr. Målestokk:

Rev.

TekstDatoRev. Utarb Kontr Godkj

Status:

Enkelt trykkforsøk : (strek angir def.% v/brudd) Konusforsøk - Omrørt/uforstyrret:

Penetrometerforsøk Konsistensgrense Andre forsøk:

T= Treaksialforsøk Ø= Ødometerforsøk K= Kornfordeling

BORPROFIL HULL NR.:

TERRENGHØYDE: PRØVETYPE:

Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen

Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60 www.ramboll.no

+6.4 54 mm

Datarapport

1:1001350039798

Lier kommune

0110 15

(17)

Tegning nr.

Oppdrag nr. Målestokk:

Rev.

TekstDatoRev. Utarb Kontr Godkj

Status:

Enkelt trykkforsøk : (strek angir def.% v/brudd) Konusforsøk - Omrørt/uforstyrret:

Penetrometerforsøk Konsistensgrense Andre forsøk:

T= Treaksialforsøk Ø= Ødometerforsøk K= Kornfordeling

BORPROFIL HULL NR.:

TERRENGHØYDE: PRØVETYPE:

Rambøll AS - Region Midt-Norge P.b. 9420 Sluppen

Mellomila 79, N-7493 Trondheim TLF: 73 84 10 00 - FAX: 73 84 10 60 www.ramboll.no

+2.4 54 mm

Datarapport

1:1001350039798

Lier kommune

0111 17

(18)

Bilag 1 – Koordinatliste og oversikt over utførte grunnundersøkelser

1350039798– Nytt hovedrenseanlegg for Lier kommune Euref 89 UTM 32, høydedata NN2000

Pkt. Koordinater

Øst Koordinater

Nord Terrengkote Bergkote Totalsondering Prøveserie CPTU

1 573303.09 6623256.50 +19.80 +15.1 X

2 573302.39 6623237.70 +19.40 +17.5 X

3 573300.70 6623215.62 +18.70 +17.2 X

4 573298.88 6623200.19 +18.10 +13.2 X

5 573296.35 6623181.62 +17.80 +11.2 X

6 573292.84 6623165.77 +17.20 +12.8 X

7 573284.562 6623259.38 +11.07 -3.6 X

13 573247.37 6623267.60 +10.30 - X

14 573253.80 6623205.09 +5.28 -4.8 X

15 573235.05 6623153.34 +6.45 -15.3 X X

16 573223.67 6623114.07 +3.48 -14.7 X X

17 573204.62 6623072.33 +2.35 -22.0 X X X

18 573167.50 6623074.90 +5.55 -13.0 X

(19)

RAMB LL _{Tillegg I}

MARKUNDERSØKELSER

Sonderinger utføres forf en orientering om grunnens relative fasthet, lagdeling og dybder til antatt fjell eller annen fast grunn.

Avslutning av boring (gjelder alle sonderingstyper).

Boring avsluttet

1»!»

(årsak ikke angit)

+ }

Antatt stein, morene, sand ol.

Antatt fjell

Boret i antatt fjell.

(Hvis overgangen er ukjent, settes sprsmaltegn.)

Boret i fjell og kjerne opptatt.

@

Dreiecsondering

utføres med 22 mm stålstenger med glatte skjter pasatt en 200 mm lang spiss av firkantstål som er tilspisset i enden og vriddenomdreining. Boret

belastes med inntil 1kNog hvis 0,5kN det ilcke synker for denne last,

dreies det ned med motor eller for hånd. Antall halve omdreininger pr. 20 cm synkning noteres. Ved opptegninger vises antall halve omdreininger pr.meter synkning grafisk med dybden i borhullet og belastningen angis

til venstre for borhullet. ⁵⁰ ¹⁰⁰ ¹⁵⁰

1/2 omdr. pr. m.

Totalsondering

kombinerer dreietrykksondering og fjellkontrollboring. Det brukes hydraulisk drevet borrigg. Boring gjennom stein og blokk og ned i berg utføres ved slag og spyling.

Boredata (nedpressingskraft, synkhastighet, spyletrykk etc.) måles ved elektriske givere og overføres automatisk til en elektronisk registreringsenhet (Geoprinter). Resultatene tegnes opp vha. EDB.

V Ramsondering

utføres med 32 mm stålstenger med glatte skjøter og en normert spiss. Boret rammes necd i grunnen av et fall-lodd med vekt 0,635 kN og konstant fall-

hyde 0,6 m. Motstanden mot ned- ramming registreres ved antall slag pr. 20 cm synkning.

Fjellkontroll

boring

utføres med 32 mm stenger med muffeskjøter og hardmetall- krone nederst. Boret drives av en tung trykkluftdrevet borhammer under spyling med vann av høyt trykk. Når^{fjell er}

nådd, bores noe ned i fjellet, vanligvis ca.3meter, under registrering av borsynk for silcker påvisning.

@ Povetkins

utføres for undersøkelse i laboratoriet av grunnens geotekniske egenskaper.

Uforstyrrede prøver tas opp med NGI's 54 mm stempel- prvetaker. Provene skjares ut med tynnveggede stlsylindre med innvendig diameter 54 mm og lengde 80cm(evt. 40 cm).

Prøvene forsegles i begge ender for å hindre uttørking før de åpnes ilaboratoriet.

Representative prover tas med forskjellige typer sttbor- og rarn-prøvetaker, ved sandpumpe i necdspylte eller ncdrammcde foringsrr, av oppspylt materiale ved nedspyling av foringsrr og ved skovlboring i de øvre lag. Slike prøver tas hvor grunnen ikke cgner seg for vanlig sylinderprøvetaker og hvor slike prøver tilfredsstiller formålet.

+

Rarnrnemostanden:

Loddvekx fallhwyde

Go

⁼ syn/ening pr. slog (kNm/m) angisidiagram som funksjon av dybden.

Vingcboring

bestemmer udrenert skjarstyrke (s,,) av leire direkte i_marken (in situ). MAling utføres ved at et

vingekors, som er presset ned i grunnen, dreies rundt med bestemt jevn hastighet tilbrudd i leira.

Maksimalt dreiemoment gir grunnlag forAberegne lciras udrenerte skjarstyrke, som også målesi omrrt tilstand etter brudd.

0 omrart

10

uforstyrret 20 30

Porevanntrykket skP»

i grunnen males med et piezometer. Dette består av et sylinderisk filterav sintrert bronse som

trykkes eller rammes nedtilønsket dybde ved hjelp av rør. Vanntrykket ved filteret registreres enten hydraulisk

som stigehøyden i en plastslange inne i røret (ved overtrykk påsettes

manometer over terreng) eller

clckronisk

ved hjelp av en direkte

trykkmåler innenfor filteret. 10 20 30 U,kPa

Grunnvannstanden observeres vanligvis direkte ved vannstand i borhullet.

9

Dreierykksordering

utføres med 36 mm glatte skjøtbare stålstenger påsatt en normert spiss. Borstangen trykkes ned med konstant hastighet 3 m/min. og konstant rotasjon 25omdr./min.

Sonderingsmotstanden registreres som den til en hver Lid nødvendige nedpresningskraft for å holde normert nedtrengnings-hastighet.

Når motstanden øker slik at nomert nedtrengnings-hastighet

ilcke kan opprettholdes, økes ....I..--'-== 1kt rotasjon rotasjonshastigheten. Dette 0 5 10 20 30

anfres idiagrammet. fr kN

20 40 kP>

60

(20)

RAMB LL Tillegg II LABORATORIEUNDERSØKELSER

Ved åpning av proven beskrives og klassifiseres jordarten.

Videre kan bestemmes:

Romvekt

yi kNIm') for hel sylinder og utskaret del.

Vanninnhold

(w i%) angittiprosent av tørrvekt etter tørking ved 110

°c.

Flytegrense

(wqi%) og utrullingsgrense (p i %) som angir henholdsvis høyeste og laveste vanninnhold for plastisk (formbart) område av leirmateriale. Differansen wq,- wpbenevnes

plastisitetsindeks. Erdet naturlige vanninnhold over flytegrensen, blir materialet flytende ved omrøring.

Udrenert sk,jerstyrke

(s, ikNh' av leire ved hurtige enaksiale tuykkforsok pa uforstyrrede prøver med tverrsnitt 3,6x3,6cm' (evt hel prøve) og høyde 10 cm. Skjærstyrken setteslikhalve trykkfastheten. Dessuten måles skjærstyrken iuforstyrret og omrrt tilstand ved konusforsk, hvor nedsynkningen av en konus med bestemt form og vekt registreres og skjærstyrken tasut av en kalibreringstabell. Penetrometer, som også er en indirekte metode basert på innsynkning, brukes særlig på fast leire.

Sensitiviteten

S)

er forholdet mellom udrenert skjarstyrke av uforstyrret og omrrt materiale, bestemt på grunnlag av konusforsok i laboratoriet. Medkvikkleireforstås en leire som iomrrt tilstand er flytende, omrort skjerstyrke <0,5 kN/n'.

Kompressibilitet

av en jordart ved ødometerforsøk. En prøve med tverrsnitt 20cm2 _{og høyde}2 cm belastes trinnvis i et belastningsapparat med observasjon av sammentrykningen for hvert trinnsom funksjon av tiden.

Resultatet tegnes opp i en defor- masjons- og modul- kurve og gir grunnlag for setings- beregning.

Belastning

a ---

Humusinnhold

(relativt) ut fra fargeomslag i en natronlutopplsning.

En nøyaktigere metode er vat-oksydasjon med

hydrogenperoksyd der hurnusinnholdet settes likvekttapet (evt. glødetapet ved humusrike jordarter) og uttrykkes i vektprosent av tørt materiale.

Saltinnhold

(g/1eller 0/00)iporevannet ved titrering med sølvnitrat- oppløsning og kaliurnkromat som indikator.

Korfordeling

ved sikting av fraksjonene større enn 0,06 mm. For de finere partikler bestemmes den ekvivalente komdiamter ved hydrometeranalyse. Enkjent mengde materialer slemmes opp i vann og romvekten av suspensjonen måles i en bestemt dybde som funksjon av tiden. Kornfordelingen kan så beregnes ut fra Stoke's lov om kulers sedimentasjonshastighet.

Komstrr. mm1<0,002 0,002- 0,06-2 2-60 160-600/ >600 0 06

Jordarten

benevnes ihenhold tilkomgraderingen med substantiv for den dominerende, og adjektiv for medvirkende fraksjon. Jordarten angis som leire når leirinnholdet er over 15%. Morene er en usortert breavsetning som kan inneholde alle kornstørrelser fra leirtilblokk.

Organiskc

jordarter

klassifiseres etter opprinnelse og omdanningsgrad (torv, gytje, dy, matjord).

0 • 0. ·,°0

0 $

.

0

.

o

0 3 »

e·°

• o°

Leire Silt Fjell

t

Sand Grus Stein ^og

blokk

Fyllmasse Organiske Trerester Skjell Jordarter Sagflis

Anmerkning

T=trrskorpe

R= resedimenterte masser K=kvikkleire

- Ved blandingsjordarter kombineres signaturene.

- Morene vises med skyggelegging.

- For konkresjoner kan bokstavsymboler settes inn imaterialsignaturen:

Ca. =kalkkonkresjoner Fe =jernkonkresjoner AH =aurhelle - Leire:
