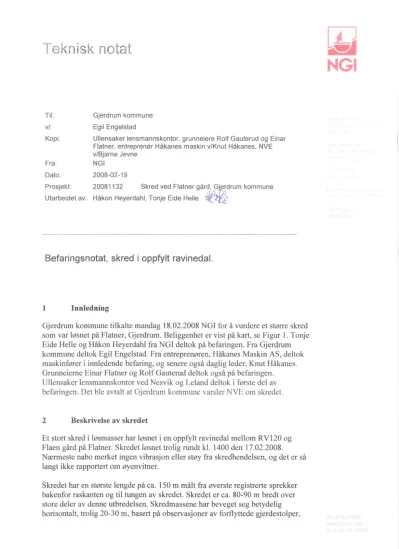

Til: Gjerdrum kommune

vi: Egil Engelstad

Kopi: Ullensaker lensmannskontor, grunneiere Rolf Gauterud og Einar Flatner, entreprenør Håkanes maskin v/Knut Håkanes, NVE v/Bjarne Jevne

Fra: NGI

Dato: 2008-02-19

Prosjekt: 20081132 Skred ved Flatner gård, Gjerdrum kommune Utarbeidet av: Håkon Heyerdahl, Tonje Eide Helle •

Befaringsnotat , skred i oppfylt ravinedal.

1 Innledning

Gjerdrum kommune tilkalte mandag 18.02.2008 NGI for å vurdere et større skred som var løsnet på Flatner, Gjerdrum. Beliggenhet er vist på kart, se Figur I . Tonje Eide Helle og Håkon Heyerdahl fra NGI deltok på befaringen. Fra Gjerdrum kommune deltok Egil Engelstad. Fra entreprenøren, Håkanes Maskin AS, deltok maskinfører i innledende befaring, og senere også daglig leder, Knut Håkanes.

Grunneierne Einar Flatner og Rolf Gauterud deltok også på befaringen.

Ullensaker lensmannskontor ved Nesvik og Leland deltok i første del av befaringen. Det ble avtalt at Gjerdrum kommune varsler NVE om skredet.

2 Beskrivelse av skredet

Et stort skred i løsmasser har løsnet i en oppfylt ravinedal mellom RV 120 og Flaen gård på Flatner. Skredet løsnet trolig rundt kl. 1400 den 17.02.2008.

Nærmeste nabo merket ingen vibrasjon eller støy fra skredhendelsen, og det er så langt ikke rapportert om øyenvitner.

Skredet har en største lengde på ca.150 m målt fra øverste registrerte sprekker bakenfor raskanten og til tungen av skredet. Skredet er ca. 80-90 m bredt over store deler av denne utbredelsen. Skredmassene har beveget seg betydelig horisontalt, trolig 20-30 m, basert på observasjoner av forflyttede gjerdestolper,

f:\p1200811 E\2008 1 1 321tnot120080219 _tnot_befaringsrapport.doc

ledningsstolper, store trær samt posisjon av skredtungen i forhold til tidligere fyllingsfot . Skredet omfatter trolig et volum på godt over 50 000 m3, kanskje opp mot 100 000 m3. Omriss av skredet er skissert inn på Figur 2. Fotografer av skredet er vist på Figur 3 tom. Figur 7.

Skredet har tatt med store deler av fyllmassene og dessuten betydelige deler av sideterrengetlravineryggen i vest. Grunnbruddet har trolig gått i et sensitivt leirlag under fyllmassene. På østsiden ser ravineryggen ut til å være berørt i mindre grad, men topplaget er oppsprukket og skrellet av noe til side for skredet.

Skredbevegelsen har forårsaket skade på stolper og ledninger (telefon, strøm). Det er ikke rapportert om noen videre utvikling av skredet etter at det løsnet.

Skredtungen har passert over bekken nord for opprinnelig fyllingsfot og stanset mot naturlig terreng på motsatt side. Bekken er derved blitt demt opp. På befaringstidspunktet var vannstanden i bekken på oppstrøms side steget ca. I m, og stod noe opp på en koblingsboks på telefonstolpe nær bekken. Skredtungen var om lag 3 m høy (over opprinnelig dalbunn) på oppstrøms side av den neddemte bekken, og ca. 5 m høy på nedstrøms side. Skredmassene i vestre halvdel av skredtungen bestod tilsynelatende av naturlige masser fra ravineryggen. I den østre del av skredtungen så det ut til å i hovedsak være fyllmasser.

På oppstrøms side har skredmassene spredd seg rundt ravineryggen som utgjør østre avgrensning av skredet. Stor utbredelse og horisontalbevegelse , samt formen på skredtungen, tyder på grunnbrudd i underliggende sensitive og bløte masser.

Store deler av toppmassene har forflyttet seg mer eller mindre intakt i store flak, dette er vesentlig frosne toppmasser. Det er dannet store sprekker i skredmassene på inntil ca. 3 m dybde.

Ved befaringen ble det påvist sensitiv leire (kvikkleire) som var skviset opp i ytterkanten av skredmassene på vestsiden, ned mot brua over bekken. Utbredelse av kvikkleire under fyllingen og i naturlig terreng til side for eller bakenfor fyllingen er ikke kjent.

Oppfylling av ravinen har pågått over lengre tid (flere år). Ravinen er fylt opp i to byggetrinn. Entreprenøren opplyste om at det var fylt opp omtrent 30 000 m3 i den siste fasen. Grunneier mente det til sammen er fylt opp omtrent 50 000 m3

fyllmasser i ravinen. Oppfyllingsarbeidet skal ha vært nær ved å avsluttes. Det hadde vært pause i arbeidene i nesten to døgn da skredet inntraff.

Fyllingen er i følge entreprenøren lagt ut i 1,5-2 m tykke lag som er komprimert før neste lag er lagt ut. Fyllingen skal ha vært avsluttet ca. 20 m fra bekken (på sørsiden) med en brattkant på ca. 2 m høyde. Fyllingen skal deretter ha vært avtrappet oppover mot antatt ca. 10-15 m mektighet. Gjennomsnittlig helning kan, basert på angivelser av fyllingens utbredelse gjort på befaringen, ha vært mellom

1:2 -1:3. Det foreligger ikke fyllingsprofiler som beskriver fyllingsgeometrien før skredet løsnet. Fyllmassene består av blandet materiale; stein, grus, leire, silt,

Prosjekt nr.: 20081132 Dato: 2008-02-19 Rev..

Rev. dato:

Side: 2

f:Ip120081111200811321tnot120080219 _tnot befaringsrapport.doc

div. skrot/anleggsavfall. Det er ikke benyttet drenslag under eller i fyllingen for å forhindre poretrykksoppbygging. Det er usikkert om fyllmassene er så grove at de er selvdrenerende. Overvann fra grøft langs RV 120 var ført i drensledning

gjennom fyllingen. Denne ledningen er ødelagt av skredet, slik at overvannet nå har fritt utløp i fyllingen.

3 Grunnforhold og terreng

Terrenget i området der skredet har gått er et typisk ravinelandskap i marine leiravsetninger . Ravinedalene er 15 - 20 m dype og terrenget oppe på det utflatende partiet ligger på kote +176.

Nærmeste kjente geotekniske sondering er tatt sørvest for skredet ved Flaen gård i forbindelse med kartlegging av områder med hensyn til potensiell fare for

kvikkleireskred (NGI, 1994). Boringen indikerer leire til 12 m dybde der sonderingen er avsluttet mot fastere masse eller fjell. Fra 8 til I 1 m dybde indikerer boringen noe mer sensitive masser enn overliggende leire.

Dalen der skredet har gått er fylt opp med ulike fyllmasser i en antatt mektighet på 10-15 m. Fra dalbunnen der skredmassene har gått over bekken er høyde-

forskjellen til toppen av ravineryggen øst for skredet omlag 20 m. Mot vest er høydeforskjellen enda noe større, dog med lavere helning innover platået i retning Flaen.

Meget sensitiv (kvikklerie) er, som nevnt foran, påtruffet i skredområdet.

4 Skredet

Vi vurderer det dit hen at det er oppfyllingen som er hovedårsaken til skredet.

Hvorvidt det startet med et innitalskred i foten av fyllingen eller om det direkte gitt ut et større flak er uklart.

Det skal ikke være utført særskilte geotekniske undersøkelser eller stabilitets- vurderinger forut for oppfyllingsarbeidene.

5 Tiltak

5.1 Akutte tiltak Avsperring

Skredområdet bør holdes avsperret for ferdsel av hensyn til sikkerheten. Det påpekes at skredmassene fortsatt kan bevege seg.

Politiet sperret under befaringen av øvre del av skredområdet med bånd.

Prosjekt nr.: 20081132 Dato: 2008-02-19 Rev.:

Rev. dato:

Side: 3

f:1p120081 l 112008 l 1321tnot1200802 l9_tnot_befaringsrapport.doc

Brattkanter langs ytterkant av skredet og inne i skredgropen er ustabile og kan rase sammen uten forvarsel. Sprekker i skredmassene kan også utgjøre en fare.

Ingen bør ferdes i området og det er spesielt viktig at barn holdes unna området.

Strømledningsstolpe på kanten av skredet mot vest står utenfor en sprekk, og vil trolig velte innen kort tid. Også trær innenfor skredområdet / nær skredkanten kan komme til å velte.

Oppf olging av evt . videre utvikling

Grunneiere, entreprenør Håkanes Maskin AS og Gjerdrum kommune er bedt om å holde oppsikt med området til tiltak er etablert og varsle hvis endringer inntrer. Så langt (19.02.2008) er det ikke rapportert om noen vesentlig utvikling av skredet etter at det løsnet søndag 17.02.2008.

Det anbefales å sette ut stikk som siktelinjer bakenfor og til side for skredgropen for å observere mulige bevegelser.

Oppdemt bekk

Bekken, som nå er demt opp av skredmassene, har i øyeblikket moderat vannføring, men denne vil øke med økt avsmelting. Derfor bør tiltak for å kontrollere vannstanden på oppstrøms side utføres raskt, slik at oppdemmingen blir minst mulig. Vannstandshevning på oppstrøms side vil medføre risiko for ferdsel, og over tid kunne skape et stabilitetsproblem for skredtungen. Ved befaringen ble det av grunneiere, entreprenør og NGI enighet om at midlertidig overløp for bekken etableres på nivå noe over dalbunnen.

Entreprenør Håkanes ønsket å forsøke å grave en kanal som overløp for å kontrollere vannivået, dog uten å gå ned til tidligere bekkenivå. NGI spesifiserte overfor Håkanes (per telefon 18.02.2008 kl. 18:50) at mulig forekomst av glidesjikt av kvikkleire/bløte masser under fyllingen kan gjøre dette vanskelig.

Dvs. at fyllmassene kan komme til å sige etter dersom masser graves bort ved skredtungen, og derved lukke kanalen igjen. NGI påpekte på samme bakgrunn også sikkerhetsaspektet for gravemaskinfører ved utføring av gravearbeidet.

Entreprenøren må følge med på om løpet siger igjen underletter graving. Det må under ingen omstendigheter folk ned i utgravde grøfter i rasmassene eller i foten av rasmassene. Ved forsøk på midlertidig utbedring må sikkerhet for utførende ha førsteprioritet.

5.2 Tiltak i nærmeste framtid

Grunnforholdene i og omkring skredgropen må undersøkes for å kunne vurdere utforming av endelige tiltak som ivaretar områdestabiliteten. Spesielt er det viktig å kartlegge utbredelsen av kvikkleire. Vi anbefaler derfor at det utføres

grunnundersøkelser så snart som mulig.

Endelig utforming av fylling og stabiliserende tiltak og reetablering av bekk/kuvlert må sees i sammenheng med grunneiernes og kommunens

planer/ønsker. Tiltak må utformes i samråd med geoteknisk rådgiver og NVE.

Prosjekt nr.: 20081132 Dato: 2008-02-19 Rev.:

Rev. dato:

Side: 4

f:1p1200811 11200811321tnot120080219_tnot_befaringsrapport.doc

Overvann fra RV120, som før skredet gikk i nedgravd ledning, må tas hånd om.

Endelig løsning må, på bakgrunn av grunnundersøkelsene, minimum ta hensyn til følgende momenter:

etablere trase for bekk/vann, stabilisere brattkanter,

gjenfylling av åpne sprekker i skredgropen,

hvordan sikre stabilitet for endelig fyllingsgeometri, inkl, fyllingsfot, håndtere overvann fra RV120.

6 Referanser

NGI ( 1994): Kartlegging av områder med potensiell fare for kvikkleireskred.

NGI-rapport 810071-2, datert 18.

Prosjekt nr.: 20081132 Dato: 2008-02-19 Rev.:

Rev. dato:

Side: 5

f:Ip120081111200811321tnot120080219_tnot_befaringsrapport.doc

Fareggen 0

NrdvQ :en Sk"'dS 110 movllen

I

L' +5 `

; Lbkn

,; Slogum

Flaer;E- Tomt okeMiae Ire \ .=r.

, -'-T store

Flatner , _;

, , kten r

ftl•.lr .

Flotteji , .\ ( •,oS(en `

; Le+kvotl., •

.Hek

Skrirntad Nedre`

e tid

Haug

• .

Lurud -I

SKRED VEDFLATNER GÅRD GJERDRUM KOMMUNE

f)versiktskar

=rØnerr

; 1:50 000 I

NORGES GEOTEKNISKE INSTITUTT

ns1hrkc ,P1) ' ?I'FVflI Sic n.1)806 (DSI ,

tir (Z!'SVF-, iF?r1

I{ ; c, rr ri{i , x i::? Z`S 04 48 :.vtitiv r:i fl 1

, 'ordre -

r'alby \Helhagan

undre ,

aflYr,.1n9En Hoyenhall '.

.

Asmyr

, '` Tuterud

.

•ll. Ili

riq .

i' .,.

... , angen r

' r

. RuJ , Hekset;e( .

. :r Aamda!I

- Skaugom \

Nedre Hekeberg

Myrer Auen ,' _'uyr

AsaKamp

=;% _w\

--'-r 1'\Flaen ' u8 Fjellrtad ) , ''

, e+rud- , ._. ;

\, .,- - - ..r

4 „ >

Hauqt+ ' , , ,

1 'i.

r' -',

Ltskri ti I'agc i oi•^I

GJERDRUM KOMMUNE

--- Gru: 32

jBnr:6

Eiendom:

Adresse: Flatner Hjemmelshaver:

Dato: 20/2-2008 Sign: Målestokk

1:1000

rn S

,

1

..

å • /

;

I /I

f 11

1 `

1 I

1(,t +1'`j{

I /- . T ^• / 1 { r

_ •

f i i 1}`,, I \

1

l I I Ir

J

I

1 1 1

++

i

I •'?,?

i

1

I

, i

// / \

+ ^; +

\ + .

ir /

\

i /

I

i

i ,

r r

,1

\!

/' ,

1

'

/

- - . . 1-i. , . ... . . . .. , . . ,

6656900 \

.! 1

\ I

! . //

; ' I

nCr11'1 _{, -} .

« ,

'

'

p - i

/ , ,

;'

.,

/

lOm /f :3)6

Det tas forbehold om at det kan forekomme feil på kartet, bla, gjelder dette eiendomsgrenser, ledninger/ kabler, kummer m.m, søvn i forbindelse med prosjektering/anleggsarbeid må undersøkes nærmere. Kartgrunnlag: CStatens kartverk (Nedlasting og bruk er tillatt til private formål.)

httn:I/kart.nois.nolromerikc/('cntcnt/nrintOvnal.en a cn`( tfi=Fi iR47 R14S i i O9'1Ir U 7O (17 7f1(1R

SKRED VED FLATNER GARD, GJERDRUM KOMMUNE Fotografier fra befaring 2008-02-18

Øverst: Skredet sett vestover. Brattkant med høyde ca. 5 m på motsatt side. Flaen gård i bakgrunnen.

Nederst: Nedre del av skredet. Skredet har sklidd over bekken og demmet den opp.

Rapport nr.

20081132

Tegner Kontrollert

Godkjent

Figur nr.

3

Dato 2008-02-19

f:\p1200811112008I 1321tnot120080218_inoi_befaringsrapport_fig3-6.doc Sk

w- ,

1

I

ti

•

.l

\

\`,

1 {

V - 4 , -"

SKRED VED FLATNER GÅRD, GJERDRUM KOMMUNE Fotografier fra befaring 2008-02-18

Øverst: Skredtungen oppstrøms side. Bekken er demmet opp.

Nederst: Vannstanden har steget opp til koblingsboks på telefonstolpe i dalbunnen på oppstrøms side.

Rapport nr,

20081132

Tegner Kontrollert Godkjent

Figur nr.

4

Dato 2008-02-19

f:\p1200811 112008 1 1.i21tnot120080218 tnot_befaringsrappon_tig3-6.doc Sk

Rapport nr. Figur nr.

SKRED VED FLATNER GARD, GJERDRUM KOMMUNE 20081132 5 Fotografier fra befaring 2008-02-18

Øverst: Skredtunge mot vest (nedstrøms bekken)

Nederst: Bløt (kvikk) leire har strømmet ut fra skredtungen mot vest.

Kontrollert Godkjent

NGI

f:Ip1200811 i1200811321tnot120080218_tnot_befaringsrapport_11g3-6.doc Sk

Rapport nr. Figur nr.

SKRED VED FLATNER GARD, GJERDRUM KOMMUNE 20081132 6 Fotografier fra befaring 2008-02-18

- Bakre del av skredet sett østover i retning RV120.

Heksebergfjellet i bakgrunnen.

Kontrollert Godkjent

t:Ip1200811 I \200811321tnot12008021 8_tnot_befaringsrappori _fig3-6.doc Sk

SKRED VED FLATNER GARD, GJERDRUM KOMMUNE

RaFigur nr.

7

Skredet sett fra skredtungen og bakover mot raskanten

Tegner Dato

2008-02-19

Kontrollert j -;-

1

Godkjent

i-11 r'

1-:\p'20081 Ii20081132unoC20080219_tnOt_bcfarittgsrappon_fig7.doc Skj nr. 00N

Kontroll- og referanseside/

Review and reference page

Dokumentinformasjon/Document information

Dokumenttittel/Document title Dokument nrlDocument No.

Befaringsrapport, skred i oppfylt ravinedal. 20081132 Tnotl Dokumenttype/Type of document DistribusjonlDistribution DatolDate

2008-02-19 Rapport/Report Fri/Unlimited

Rev. nr .IRev.No.

© Teknisk notat/Technical Note © BegrenseULimited Ingen/None Oppdragsgiver/Client

Gjerdrum kommune Emneord/Keywords Skred, kvikkleire, stabilitet,

StedfestinglGeographical information

Land, fylke/Country , County Havområde/Offshore area

Norge

Kommune/Municipality FeltnavnlField name

Gjerdrum

Sted/Location Sted/Location

Flatner, Flaen

Kartblad/Map Felt, blokknr./Field, Block No.

1915 III

UTM-koordinaterlUTM-coordinates 32VPM 139569

DokumentkontrolllDocument control

Kvalitetssikring i henhold tillQuality assurance according to NS-EN I509001

Rev.!

Rev. RevisjonsgrunnlaglReason for revision

Egen- kontroll!

Self review av/by:

Sidemanns- kontroll!

Colleague review

av/by:

Uavhengig kontroll) Independent

eview avlby:

Tverrfaglig kontroll!

Inter- disciplinary

review avlb

0 Original dokument _{TEH -}^' AE_g

Dokument godkjent for utsendelse ! DatolDate Document approved for release

2c•/2._1c'

Sign. Prosjektleder/P 'ect Man er

CY C ( (mei ,, 4

n Y

Håko He erdahl

Skj.nr. 043
