SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet

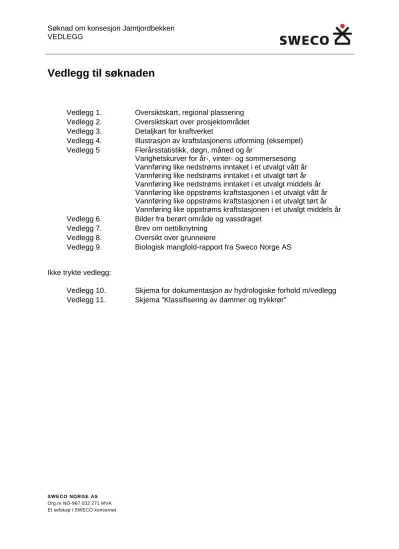

Vedlegg til søknaden
Vedlegg 1. Oversiktskart, regional plassering Vedlegg 2. Oversiktskart over prosjektområdet Vedlegg 3. Detaljkart for kraftverket
Vedlegg 4. Illustrasjon av kraftstasjonens utforming (eksempel) Vedlegg 5 Flerårsstatistikk, døgn, måned og år
Varighetskurver for år-, vinter- og sommersesong Vannføring like nedstrøms inntaket i et utvalgt vått år
Vannføring like nedstrøms inntaket i et utvalgt tørt år Vannføring like nedstrøms inntaket i et utvalgt middels år Vannføring like oppstrøms kraftstasjonen i et utvalgt vått år Vannføring like oppstrøms kraftstasjonen i et utvalgt tørt år Vannføring like oppstrøms kraftstasjonen i et utvalgt middels år Vedlegg 6. Bilder fra berørt område og vassdraget
Vedlegg 7. Brev om nettilknytning Vedlegg 8. Oversikt over grunneiere
Vedlegg 9. Biologisk mangfold-rapport fra Sweco Norge AS
Ikke trykte vedlegg:
Vedlegg 10. Skjema for dokumentasjon av hydrologiske forhold m/vedlegg
Vedlegg 11. Skjema ”Klassifisering av dammer og trykkrør”
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
VEDLEGG 1:
OVERSIKTSKART, REGIONAL PLASSERING
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
VEDLEGG 2:
OVERSIKTSKART OVER PROSJEKTOMRÅDET (1:50 000)
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
VEDLEGG 3:
DETALJKART FOR KRAFTVERKET (1: 7500)
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
VEDLEGG 4:
ILLUSTRASJON AV KRAFTSTASJONENS UTFORMING
(EKSEMPEL)
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
VEDLEGG 5:
FLERÅRSSTATISTIKK, DØGN, MÅNED OG ÅR
VARIGHETSKURVER, ÅR, SOMMER OG VINTER
VANNFØRINGER FOR VÅTT, TØRT OG MIDDELS ÅR
FOR UTVALGTE PLASSERINGER.
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Jamtjordbekken kraftverk. Vannføring nedenfor inntak, flerårsstatistikk før utbygging, 1965 - 2001
0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0
1. jan. 1. feb. 1. mar. 1. apr. 1. mai. 1. jun. 1. jul. 1. aug. 1. sep. 1. okt. 1. nov. 1. des.
Vannføring (m3/s)
Alminnelig lavvannføring Maks. slukevne Min. slukevne Flerårsdøgnmiddel Flerårsdøgnminimum Flerårsdøgnmaksimum
Figur 1 Flerårsstatistikk vannføring, døgnverdier
Jamtjordbekken kraftverk. Vannføring nedenfor inntak til kraftverket, flerårsstatistikk før utbygging, 1965 - 2001
0.00 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45
jan feb mar apr mai jun jul aug sep okt nov des
Vannføring, m3/s
Månedsmiddel Middelverdi 1965 - 2001
Figur 2 Flerårsstatistikk vannføring, månedsmiddel og årsmiddel
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Jamtjordbekken kraftverk, Årsmiddelvannføring nedenfor inntak til kraftverket, flerårsstatistikk før utbygging, 1965 - 2001
0.00 0.05 0.10 0.15 0.20 0.25 0.30
1965 1966 1967 1968 1969 1970 1971 1972 1973 1974 1975 1976 1977 1978 1979 1980 1981 1982 1995 1996 1998 1999 2000
Vannføring, m3/s
Årsmiddel Middelverdi 1965 - 2001
Figur 3 Flerårsstatistikk, årlig middelavrenning
Varighetskurver, Jamtjordbekken ved inntak, 1964 - 2002
0.0 0.5 1.0 1.5 2.0 2.5 3.0
0 10 20 30 40 50 60 70 80 90 100
Varighet i % av tid Vannføring, m3/s
Varighetskurve sommer Varighetskurve vinter Min. slukevne Maks. slukevne Varighetskurve år
Figur 4 Varighetskurve sommer, vinter og års vannføring
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Varighetskurver sommer (1/5 - 30/9), Jamtjordbekken ved inntak, 1964 - 2002
0 50 100 150 200 250 300 350
0 10 20 30 40 50 60 70 80 90 100
Varighet i % av tid (Vannmengde i % av totaltilsig for sum lavere og slukevne)
Q/Qm %
Varighetskurve Sum lavere Slukeevne
Vannføring relativ til årsmiddel Q = 0.18 m3/s (sesongmiddel Q = 0.27 m3/s)
Figur 5 Varighetskurve for relativ vannføring om sommeren (1/5 – 30/9)
Varighetskurver vinter (1/10 - 30/4), Jamtjordbekken ved inntak, 1964 - 2002
0 50 100 150 200 250 300 350
0 10 20 30 40 50 60 70 80 90 100
Varighet i % av tid (Vannmengde i % av totaltilsig for sum lavere og slukevne)
Q/Qm %
Varighetskurve Sum lavere Slukeevne
Vannføring relativ til årsmiddel Q = 0.18 m3/s (sesongmiddel Q = 0.12 m3/s)
Figur 6 Varighetskurve for relativ vannføring om vinteren (1/10 – 30/4)
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Varighetskurve hele året, Jamtjordbekken ved inntak, 1964 - 2002
0 50 100 150 200 250 300 350
0 10 20 30 40 50 60 70 80 90 100
Varighet i % av tid (Vannmengde i % av totaltilsig for sum lavere og slukevne)
Q/Qm %
Varighetskurve Sum lavere Slukeevne Min. slukevne Maks. slukevne
Vannføring relativ til årsmiddel Q = 0.18 m3/s
Figur 7 Varighetskurve for relativ vannføring, året
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Jamtjordbekken kraftverk. Vannføring nedenfor inntaket - middels år - 1981
0.0 0.5 1.0 1.5 2.0 2.5
1. jan. 1. feb. 1. mar. 1. apr. 1. mai. 1. jun. 1. jul. 1. aug. 1. sep. 1. okt. 1. nov. 1. des.
Vannføring (m3 /s)
Før utbygging Etter utbygging
Figur 8 Vannføring like nedstrøms inntaket i et utvalgt middels år
Jamtjordbekken kraftverk. Vannføring nedenfor inntaket - tørt år - 1980
0.00 0.20 0.40 0.60 0.80 1.00
1. jan. 1. feb. 1. mar. 1. apr. 1. mai. 1. jun. 1. jul. 1. aug. 1. sep. 1. okt. 1. nov. 1. des.
Vannføring (m3 /s)
Før utbygging Etter utbygging
Figur 9 Vannføring like nedstrøms inntaket i et utvalgt tørt år
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Jamtjordbekken kraftverk. Vannføring nedenfor inntaket - vått år - 1968
0.0 0.5 1.0 1.5 2.0 2.5
1. jan. 1. feb. 1. mar. 1. apr. 1. mai. 1. jun. 1. jul. 1. aug. 1. sep. 1. okt. 1. nov. 1. des.
Vannføring (m3 /s)
før utbygging etter utbygging
Figur 10 Vannføring like nedstrøms inntaket i et utvalgt vått år
Jamtjordbekken kraftverk. Vannføring ovenfor utløpet - middels år - 1981
0.0 0.5 1.0 1.5 2.0 2.5
1. jan. 1. feb. 1. mar. 1. apr. 1. mai. 1. jun. 1. jul. 1. aug. 1. sep. 1. okt. 1. nov. 1. des.
Vannføring (m3 /s)
Før utbygging Etter utbygging
Figur 11 Vannføring like oppstrøms kraftstasjonen i et utvalgt middels år
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Jamtjordbekken kraftverk. Vannføring ovenfor utløpet - tørt år - 1980
0.0 0.2 0.4 0.6 0.8 1.0
1. jan. 1. feb. 1. mar. 1. apr. 1. mai. 1. jun. 1. jul. 1. aug. 1. sep. 1. okt. 1. nov. 1. des.
Vannføring (m3 /s)
Før utbygging Etter utbygging
Figur 12 Vannføring like oppstrøms kraftstasjonen i et utvalgt tørt år
Jamtjordbekken kraftverk. Vannføring ovenfor utløpet - tørt år - 1980
0.0 0.2 0.4 0.6 0.8 1.0
1. jan. 1. feb. 1. mar. 1. apr. 1. mai. 1. jun. 1. jul. 1. aug. 1. sep. 1. okt. 1. nov. 1. des.
Vannføring (m3 /s)
Før utbygging Etter utbygging
Figur 13 Vannføring like oppstrøms kraftstasjonen i et utvalgt vått år
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
VEDLEGG 6:
BILDER FRA BERØRT OMRÅDE OG VASSDRAGET
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Bilde 1. Oversiktsbilde – Jamtjordbekken renner ca. midt i bildet. Lite synlig fra dalen pga mye skog rundt elveløpet
Bilde 2. Damstedet – med synlig fjell på sidene
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Bilde 3.. Nedstrøms damstedet
Bilde 4. Oppstrøms damstedet
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Bilde 5. Omtrent midtvegs i rørgatetraceen, atkomstveien til damstedet skimtes midt på bildet
Bilde 6. Nedre del av traceen, rett før kryssing av atkomstveien til inntaket
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Bilde 7. Traceen krysser atkomstveien til inntaket
Bilde 8. Nedre del av traceen – frodig bregneskog
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Bilde 9. Typisk elvestrekning
Bilde 10 Bekken rett ved kraftstasjonen – til venstre for bildet
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Bilde 11. Kraftstasjon til venstre for traktorvei, på toppen av bakken. Bekken krysser veien og går ned langs høyre bildekant.
Bilde 12 Jamtjordbekken krysser fylkesveien, rett før den renner ut i Leiråga, ca.
250m nedstrøms kraftstasjonen. God kapasitet på veikulvert i tilfelle rørbrudd.
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Bilde 13 Jamtjordbekken, oversikt fra Helikopter (7/9-12)
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Bilde 14 Jamtjordbekken, oversikt fra Helikopter inntaksområde (7/9-12)
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Bilde 15 Jamtjordbekken, et sted langs elva (20/8-12)
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Bilde 16 Jamtjordbekken, inntak (20/8-12)
Bilde 17 Jamtjordbekken, inntak (20/8-12)
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Bilde 18 Jamtjordbekken, stasjonsområde (20/8-12)
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
VEDLEGG 7:
BREV OM NETTILKNYTNING
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
VEDLEGG 8:
OVERSIKT OVER GRUNNEIERE
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
Jamtjordbekken kraftverk, berørte grunneiere og rettighetshavere
GNR BNR EIER ADRESSE
Arnfinn Brendmo
Eivind Leirskar
Kjell Magne Sandmo
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
VEDLEGG 9:
BIOLOGISK MANGFOLD-RAPPORT FRA SWECO NORGE AS
SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet
VEDLEGG 10:
(IKKE OPPTRYKT)
SKJEMA FOR DOKUMENTASJON AV
HYDROLOGISKE FORHOLD
