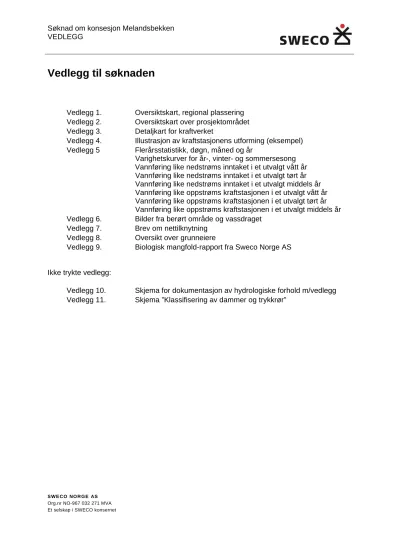

Vedlegg til søknaden

(1)

SWECO NORGE AS Org.nr NO-967 032 271 MVA Et selskap i SWECO konsernet

Vedlegg til søknaden

Vedlegg 1. Oversiktskart, regional plassering Vedlegg 2. Oversiktskart over prosjektområdet Vedlegg 3. Detaljkart for kraftverket

Vedlegg 4. Illustrasjon av kraftstasjonens utforming (eksempel) Vedlegg 5 Flerårsstatistikk, døgn, måned og år

Varighetskurver for år-, vinter- og sommersesong Vannføring like nedstrøms inntaket i et utvalgt vått år

Vannføring like nedstrøms inntaket i et utvalgt tørt år Vannføring like nedstrøms inntaket i et utvalgt middels år Vannføring like oppstrøms kraftstasjonen i et utvalgt vått år Vannføring like oppstrøms kraftstasjonen i et utvalgt tørt år Vannføring like oppstrøms kraftstasjonen i et utvalgt middels år Vedlegg 6. Bilder fra berørt område og vassdraget

Vedlegg 7. Brev om nettilknytning Vedlegg 8. Oversikt over grunneiere

Vedlegg 9. Biologisk mangfold-rapport fra Sweco Norge AS

Ikke trykte vedlegg:

Vedlegg 10. Skjema for dokumentasjon av hydrologiske forhold m/vedlegg

Vedlegg 11. Skjema ”Klassifisering av dammer og trykkrør”

(2)

VEDLEGG 1:

OVERSIKTSKART, REGIONAL PLASSERING

(3)

(4)

VEDLEGG 2:

OVERSIKTSKART OVER PROSJEKTOMRÅDET (1:50 000)

(5)

(6)

VEDLEGG 3:

DETALJKART FOR KRAFTVERKET (1:7 500)

(7)

(8)

VEDLEGG 4:

ILLUSTRASJON AV KRAFTSTASJONENS UTFORMING

(EKSEMPEL)

(9)

(10)

VEDLEGG 5:

FLERÅRSSTATISTIKK, DØGN, MÅNED OG ÅR

VARIGHETSKURVER, ÅR, SOMMER OG VINTER

VANNFØRINGER FOR VÅTT, TØRT OG MIDDELS ÅR

FOR UTVALGTE PLASSERINGER.

(11)

Melandsbekken kraftverk. Vannføring nedenfor inntak, flerårsstatistikk før utbygging, 1965 - 2001

0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7

1. jan. 1. feb. 1. mar. 1. apr. 1. mai. 1. jun. 1. jul. 1. aug. 1. sep. 1. okt. 1. nov. 1. des.

Vannføring (m3/s)

Alminnelig lavvannføring Maks. slukevne Min. slukevne Flerårsdøgnmiddel Flerårsdøgnminimum

Figur 1 Flerårsstatistikk vannføring, døgnverdier

Melandsbekken kraftverk. Vannføring nedenfor inntak til kraftverket, flerårsstatistikk før utbygging, 1965 - 2001

0.00 0.05 0.10 0.15 0.20 0.25 0.30 0.35 0.40 0.45 0.50

jan feb mar apr mai jun jul aug sep okt nov des

Vannføring, m3/s

Månedsmiddel Middelverdi 1965 - 2001

Figur 2 Flerårsstatistikk vannføring, månedsmiddel og årsmiddel

(12)

Melandsbekken kraftverk, Årsmiddelvannføring nedenfor inntak til kraftverket, flerårsstatistikk før utbygging, 1965 - 2001

0.00 0.05 0.10 0.15 0.20 0.25 0.30

1965 1966 1967 1968 1969 1970 1971 1972 1973 1974 1975 1976 1977 1978 1979 1980 1981 1982 1995 1996 1998 1999 2000

Vannføring, m3/s

Årsmiddel Middelverdi 1965 - 2001

Figur 3 Flerårsstatistikk, årlig middelavrenning

0.0 0.5 1.0 1.5 2.0 2.5 3.0

0 10 20 30 40 50 60 70 80 90 100

Van nfø rin g,

3m/s

Varighet i % av tid

Varighetskurver, Melandsbekken ved inntak, 1964 - 2002

Varighetskurve sommer Varighetskurve vinter Min. slukevne Maks. slukevne Varighetskurve år

Figur 4 Varighetskurve sommer, vinter og års vannføring

(13)

0 50 100 150 200 250 300 350

0 10 20 30 40 50 60 70 80 90 100

Q/Q m %

Varighet i % av tid (Vannmengde i % av totaltilsig for sum lavere og slukevne) Varighetskurver sommer (1/5 - 30/9), Melandsbekken ved inntak, 1964 - 2002

Varighetskurve Sum lavere Slukeevne

Vannføring relativ til årsmiddel Q = 0.2 m3/s (sesongmiddel Q = 0.3 m3/s)

Figur 5 Varighetskurve for relativ vannføring om sommeren (1/5 – 30/9)

0 50 100 150 200 250 300 350

0 10 20 30 40 50 60 70 80 90 100

Q/Q m %

Varighet i % av tid (Vannmengde i % av totaltilsig for sum lavere og slukevne) Varighetskurver vinter (1/10 - 30/4), Melandsbekken ved inntak, 1964 - 2002

Varighetskurve Sum lavere Slukeevne

Vannføring relativ til årsmiddel Q = 0.2 m3/s (sesongmiddel Q = 0.13 m3/s)

Figur 6 Varighetskurve for relativ vannføring om vinteren (1/10 – 30/4)

(14)

0 50 100 150 200 250 300 350

0 10 20 30 40 50 60 70 80 90 100

Q/Q m %

Varighet i % av tid (Vannmengde i % av totaltilsig for sum lavere og slukevne)

Varighetskurve Sum lavere Slukeevne Min. slukevne Maks. slukevne

Vannføring relativ til årsmiddel Q = 0.2 m3/s

Figur 7 Varighetskurve for relativ vannføring, året

(15)

Melandsbekken kraftverk. Vannføring nedenfor inntaket - middels år - 1981

0.0 0.5 1.0 1.5 2.0 2.5

Vannføring (m3 /s)

Før utbygging Etter utbygging

Figur 8 Vannføring like nedstrøms inntaket i et utvalgt middels år

Melandsbekken kraftverk. Vannføring nedenfor inntaket - tørt år - 1980

0.00 0.20 0.40 0.60 0.80 1.00

Vannføring (m3 /s)

Figur 9 Vannføring like nedstrøms inntaket i et utvalgt tørt år

(16)

Melandsbekken kraftverk. Vannføring nedenfor inntaket - vått år - 1968

0.0 0.5 1.0 1.5 2.0 2.5

Vannføring (m3 /s)

før utbygging etter utbygging

Figur 10 Vannføring like nedstrøms inntaket i et utvalgt vått år

Melandsbekken kraftverk. Vannføring ovenfor utløpet - middels år - 1981

0.0 0.5 1.0 1.5 2.0 2.5

Vannføring (m3 /s)

Figur 11 Vannføring like oppstrøms kraftstasjonen i et utvalgt middels år

(17)

Melandsbekken kraftverk. Vannføring ovenfor utløpet - tørt år - 1980

0.0 0.2 0.4 0.6 0.8 1.0

Vannføring (m3 /s)

Figur 12 Vannføring like oppstrøms kraftstasjonen i et utvalgt tørt år

Melandsbekken kraftverk. Vannføring ovenfor utløpet - vått år - 1968

0.0 0.5 1.0 1.5 2.0 2.5

Vannføring (m3 /s)

før utbygging etter utbygging

Figur 13 Vannføring like oppstrøms kraftstasjonen i et utvalgt vått år

(18)

VEDLEGG 6:

BILDER FRA BERØRT OMRÅDE OG VASSDRAGET

(19)

Bilde 1. Oversiktsbilde over Melandsbekken. Tett skog gjør bekken lite synlig fra dalen.

Bilde 2. Bildet zoomet mot øvre deler av rørgatestrekningen. Inntaket er rett bak

fossen som skimtes litt til høyre i bildet.

(20)

Bilde 3. Oppstrøms inntaksdammen

Bilde 4. Grunneier til høyre markerer damstedet (fast fjell)

(21)

Bilde 5 Nedstrøms damstedet. Rørgata følger draget i yttersvingen av bekken.

Bilde 6 Rørgatetraceen på brekket mot dalen.

(22)

Bilde 7. Typisk terreng langs rørtraceen, tett bjørk- og granskog

Bilde 8 Rørtraceen krysser under 22 kV-linja rett ovenfor kraftstasjonen

(23)

Vedlegg til søknaden
