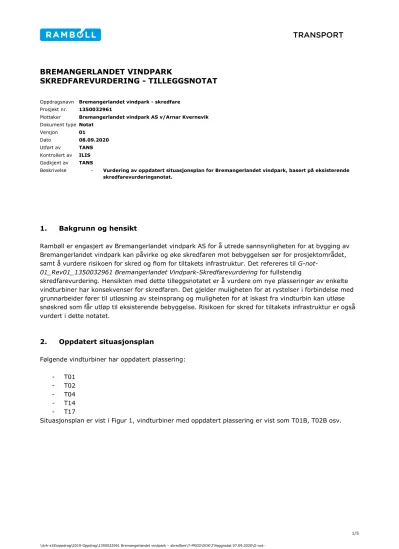

BREMANGERLANDET VINDPARK
SKREDFAREVURDERING - TILLEGGSNOTAT
Oppdragsnavn Bremangerlandet vindpark - skredfare Prosjekt nr. 1350032961
Mottaker Bremangerlandet vindpark AS v/Arnar Kvernevik Dokument type Notat
Versjon 01
Dato 08.09.2020
Utført av TANS Kontrollert av ILIS Godkjent av TANS
Beskrivelse - Vurdering av oppdatert situasjonsplan for Bremangerlandet vindpark, basert på eksisterende skredfarevurderingsnotat.
1. Bakgrunn og hensikt
Rambøll er engasjert av Bremangerlandet vindpark AS for å utrede sannsynligheten for at bygging av Bremangerlandet vindpark kan påvirke og øke skredfaren mot bebyggelsen sør for prosjektområdet, samt å vurdere risikoen for skred og flom for tiltakets infrastruktur. Det refereres til G-not-
01_Rev01_1350032961 Bremangerlandet Vindpark-Skredfarevurdering for fullstendig
skredfarevurdering. Hensikten med dette tilleggsnotatet er å vurdere om nye plasseringer av enkelte vindturbiner har konsekvenser for skredfaren. Det gjelder muligheten for at rystelser i forbindelse med grunnarbeider fører til utløsning av steinsprang og muligheten for at iskast fra vindturbin kan utløse snøskred som får utløp til eksisterende bebyggelse. Risikoen for skred for tiltakets infrastruktur er også vurdert i dette notatet.
2. Oppdatert situasjonsplan
Følgende vindturbiner har oppdatert plassering:
- T01 - T02 - T04 - T14 - T17
Situasjonsplan er vist i Figur 1, vindturbiner med oppdatert plassering er vist som T01B, T02B osv.
Rambøll - Bremangerlandet Vindpark
\\trh-s18\oppdrag\2019-Oppdrag\1350032961 Bremangerlandet vindpark – skredfare\7-PROD\DOK\Tilleggnotat 07.09.2020\G-not- 02_tilleggsnotat ny plassering_1350032961 Bremangerlandet Vindpark Skredfarevurdering – levering.docx
2/5
Figur 1: Situasjonsplan oppdatert juni 2020.
3. Vurderinger
3.1 Kan rystelser av grunnarbeidene føre til utløsning av steinsprang?
Tillatte rystelser i forbindelse med sprengning i bygge- og anleggsvirksomhet skal settes i henhold til krav i NS 8141:2001 (Norsk Standard, 2001). Ved sprengningsarbeider skal det utføres
forhåndsvurderinger med tanke på rystelser:
«Omkringliggende bygninger og andre konstruksjoner som kan tenkes påvirket av grunnarbeidet, skal besiktiges før og etter arbeidet er utført.
Som grense for det området en besiktigelse skal omfatte, anbefales en avstand på 50 m for byggverk fundamenter på berg og 100 m for byggverk fundamentert på løsmasser i områder med sammenheng-ende bebyggelse. Ved omfattende sprengningsarbeid skal etter spesiell bedømming besiktigelse utføres over en større avstand. Ved mindre sprengningsarbeider kan besiktigelse i mindre omfang vurderes.»
(Norsk Standard, 2001)
Rambøll tar utgangspunkt i at rystelser som kan påvirke utløsningen av steinsprang vil være i samme størrelsesorden som rystelser som kan gi skade på bygninger. Norsk standard sier at det skal utføres besiktigelse innenfor en radius fra sprengningsstedet på 50 m av bygninger fundamentert på berg og innenfor 100 m for bygninger fundamenter på løsmasser. Rambøll har derfor kartlagt om det kan forventes løsneområder for steinsprang innenfor 50 m fra der det skal utføres sprengningsarbeid. I
henhold t il sk r edfar er appor t ut ar beidet av Sweco er det løsn eom r åder for st einspr ang i om r ådet ved Bj ør nast igen. Nær m est e t ur binpunkt er T14- B, som ligger i hor isont al avst and ca. 360 m fr a kar t lagt e løsneom r åder . På bakgr unn av det t e vur der es det som lit e sannsy nlig at spr en gningsar beider kan påvir ke ut løsningen av st einspr ang m ot bebyggelsen.
Andr e t ur binpunkt ligger ikke i nær het en av m ulige løsneom r åder for st einspr ang.
Fi g u r 2 : V i n d t u r b i n T1 4 - B l i g g e r ca . 3 6 0 m e t e r f r a n æ r m e s t e l øsn e o m r å d e f o r s k r e d .
3 .2 K a n i sk a s t f r a v i n d t u r b i n f ør e t i l a t sn øsk r e d u t l øs es o g f å r u t l øp t i l b e b y g g e l se n ? Det henvises t il NVE veileder nr . 5/ 2018 I skast fr a vindt ur biner ( But t , Dalen, & Lundsbakken, 2018) . For vent et iskast elengde er baser t på er far ingsbasert e st udier ( em pirisk dat a) . I henhold t il veileder en er det i dag aksept er t å legge t il gr unn er far inger og st udier som t ilsier at m aksim al kast elengde for iskast fr a vindt ur biner t ilsv ar er sum m en av t ur binens t år nhøyde ( H ) og r ot or diam et er ( D ) :
Tidliger e ble ber egning av m aksim al kast elengde anslåt t m ed Seifeert s for m el, som var baser t på ut fr a en em pir isk dat a fr a fler e eur opeisk e vindkar t ver k f r a slut t en av 1990- t allet . Seifer t s for m el for
ber egning av t eor et isk kast elengde blir i dag set t på som konser vat iv.
Bj ørnast igen
Rambøll - Bremangerlandet Vindpark
\\trh-s18\oppdrag\2019-Oppdrag\1350032961 Bremangerlandet vindpark – skredfare\7-PROD\DOK\Tilleggnotat 07.09.2020\G-not- 02_tilleggsnotat ny plassering_1350032961 Bremangerlandet Vindpark Skredfarevurdering – levering.docx
4/5
Rambøll har fått opplyst følgende dimensjoner for turbinene som legges til grunn for layout er Nordex N133:
D - rotordiameter 133 m H - tårnhøyde 83 m
Anslått iskastelengde basert på dagens aksepterte empiriske formel blir da 216 m.
Konservativt anslått iskastelengde basert på Seiferts formel blir 324 m.
Det henvises til rapporten fra skredfarekartleggingen utført av Sweco (Sweco, 2017). I rapporten beskrives det at terrenghelning og ruhet indikerer at det er flere steder i den sørvestvendte skråningen under Melsnova og Nysvora som potensielt kan være løsneområder for snøskred. De sørøstlige sidene anses som mest utsatt for akkumulasjon av vindtransportert snø, men det kan heller ikke utelukkes fokksnø i den sørvest-vendte skråningen vest for Melenova. Sweco har vurdert at potensiale for akkumulasjon av tilstrekkelig snømengde (nedbør og vindakkumulasjon) for utløsning av skred er begrenset og lite sannsynlig. Det er likevel lagt til grunn at skred kan løsne fra disse områdene, og det er vurdert at skred kan få utløp mot bebyggelsen. Dette er grunnlag for fastsatte faresoner.
Sannsynlige løsneområder under Melsnova ligger mer enn 350 m fra de nærmeste turbinpunktene T14- B, T13 og T12, det vil si er utenfor teoretisk iskastelengde.
Turbinpunkt T01B ligger nærmest terrengkanten over Fagrerendvika. Bratt terreng under dette området inngår ikke i kartleggingen til Sweco, men Rambøll vurderer at det er lite sannsynlig at det er
løsneområder for snøskred i dette området på grunn av topografien i området. Avstanden til bratt terreng er over 400 m, altså lenger enn teoretisk iskastelengde.
Andre turbinpunkter ligger ikke i nærheten av løsneområder for snøskred.
Med en anslått sikkerhetssone for iskast på 216 m og 324 m (konservativ), ligger løsneområder for skred utenfor teoretisk iskastelengde fra alle turbinpunkter, også med de justerte plasseringen. Med dette vurderes det at det ikke er sannsynlig at iskast fra turbinene kan føre til at snøskred utløses og får utløp til bebyggelsen. For å verifisere vurderingene anbefales det å overvåke i en eventuell driftsfase om store isbiter kastes så langt at de lander i nærheten av løsneområder. Hvis det viser seg å være en utfordring med lange kast kan hastighet på turbinbladet reduseres slik at kastlengder av store isbiter blir kortere i perioder hvor det forventes ustabile forhold løsneområdene.
3.3 Vil turbinene påvirke oppbygging av skavler i fjellsiden over bebyggelsen, og med det føre til økt skredfare?
Det vurderes at oppdaterte plasseringer for vindturbiner ikke påvirker vurderingen gitt i eksisterende skredfarevurdering G-not-01_Rev01_1350032961 Bremangerlandet Vindpark-Skredfarevurdering.
3.4 Skredfarevurdering for infrastruktur i Bremangerlandet Vindpark
Det vurderes at oppdaterte plasseringer for vindturbiner ikke påvirker skredfarevurderinger gjort i eksisterende skredfarevurdering G-not-01_Rev01_1350032961 Bremangerlandet Vindpark- Skredfarevurdering.
3.5 Konklusjon
Justerte plasseringer av turbinpunkt T01-B, T02-B, T04-B, T14-B og T17-B endrer ikke forutsetninger og konklusjoner i skredfarevurderingen, notat G-not-01_Rev01_1350032961 Bremangerlandet Vindpark- Skredfarevurdering.
