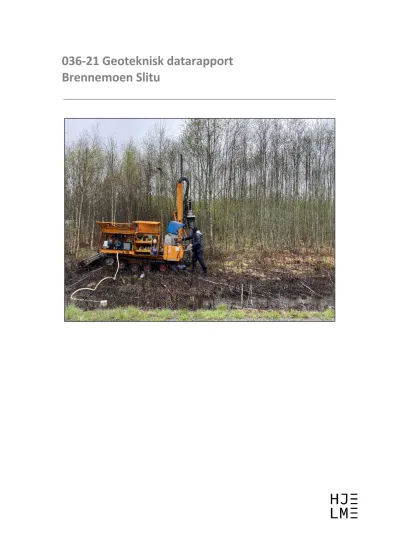

036-21 Geoteknisk datarapport Brennemoen Slitu

(1)

036-21 Geoteknisk datarapport

Brennemoen Slitu

(2)

036-21 Geoteknisk datarapport – Brennemoen Slitu

Oppdragsgiver: Askim Stenindustri AS

Oppdragsgivers kontaktperson:

Tiltakets adresse

Ragnar Kjeserud

Eiendom 13/ 1 (Gnr/ Bnr), Brennemoen Rådgiver:

Saksnummer:

Dato:

Hjelme AS 036-21 08.06.2021

Rev. Nr. Dato Bakgrunn Utført av Kontrollert av Godkjent av

00 08.06.2021 Første utgave JH - JH

Hjelme AS har på oppdrag fra Askim Stenindustri v/ Ragnar Kjeserud utført geotekniske grunnundersøkelser på eiendom 13/ 1 (Gnr/ Bnr) i forbindelse med detaljregulering av tomt for næringsutvikling..

Denne rapporten presenterer resultatene fra felt- og laboratorieundersøkelsene.

Det ble boret i fem punkter, tatt opp to prøveserier og installert ett piezometer.

Laboratorieundersøkelsene viser at grunnen består av tørrskorpeleire/ fyllmasse over lite til middels sensitiv, meget bløt til middels fast, leire. Leira er stedvis kvikk og har sprøbruddsegenskaper.

Dybde til fjell varierer mellom 7,5 til 11 meter.

(3)

036-21 Geoteknisk datarapport – Brennemoen Slitu

Innholdsfortegnelse

Innledning...4

Topografi og grunnforhold ...4

Felt- og laboratorieundersøkelser ...5

Innmåling... 5

Totalsonderinger ... 6

Berg... 6

CPTu... 6

Laboratorieundersøkelser ... 6

Grunnvann ... 6

Referanser ...7

Vedlegg:

Borplan Vedlegg A1

Sonderinger Vedlegg B1-B5

Laboratorieundersøkelser Vedlegg C1

(4)

036-21 Geoteknisk datarapport – Brennemoen Slitu

Innledning

Hjelme AS er engasjert av Askim Stenindustri AS for å utføre geotekniske undersøkelser i forbindelse med detaljregulering av eiendom 13/ 1 (Gnr./ Bnr) på Brennemoen i Indre Østfold kommune. Denne rapporten presenterer resultatene fra felt- og laboratorieforsøkene, og er en ren datarapport. Det vil si at den ikke inneholder geotekniske vurderinger rundt byggeplassens egnethet, fundamentering, stabilitet mm.

Topografi og grunnforhold

Eiendommen ligger mellom E18 og Askimvegen og det har tidligere vært utført både sprengnings- og

fyllingsarbeider på stedet. Det er flere fjellblotninger på østre del av eiendommen og langs E18 og Askimvegen.

Lenger øst for Slitu finner man Monaryggen, en stor breelvavsetning. Ellers er området i hovedsak preget av bolig-, industri-/ næringsbebyggelse, landbruksområder og skog.

Figur 1. Kar t over om r ådet . Eiendom m en som sk al det alj r eguler es er sk r aver t gult . ww w . nor gesk ar t . no

Kvartærgeologiske kart fra NGU, tilsier at det forventes å påtreffe tykk og tynn havavsetning og marine

strandavsetninger på eiendommen.

(5)

036-21 Geoteknisk datarapport – Brennemoen Slitu

Figur 2. NGUs løsm assekar t . Plasser ing av eiendom m en innsir klet i r ødt . ww w . geo. ngu. no/ kar t / losm asse/

Felt- og laboratorieundersøkelser

Grunnundersøkelsene ble utført den 12. mai 2021, og boreentreprenør var Norsk Grunnboring AS. Det ble utført 5 totalsonderinger, to prøveserier, en CPTu og installert ett hydraulisk piezometer. Dybde til fjell varierte mellom ca. 7,5 og 11 meter, og prøveserier inkluderte seks uforstyrrede 54mm sylindre.

I n n m å l i n g

Borpunktene er innmålt av Norsk Grunnboring AS. Koordinatene er oppgitt i Euref 89, UTM-sone 32N.

Tabell 1. Koor dinat - og bor punkt list e

Borpunkt Ø N Høyde Metode

P1_NY 628253,721 6606698,237 166,045 Totalsondering, 54mm, CPTu P2 628222,730 6606620,160 163,859 Totalsondering

P3 628193,968 6606567,673 160,263 Totalsondering, 54mm, CPTu, piezometer P4 628269,051 6606596,183 169,210 Totalsondering

P5 628284,964 6606651,286 167,875 Totalsondering

(6)

036-21 Geoteknisk datarapport – Brennemoen Slitu To t a l s o n d e r i n g e r

P1-P4 indikerer et øvre lag med toppmasser med en mektighet mellom en til tre meter før antatt leire.

Sonderingsmotstanden er generelt lav, og har liten til ingen økning med dybden, sett bort fra i borpunkt P4 hvor den øker med dybden.

B e r g

Antatt berg er påtruffet mellom ca. 7,5 og 16 meter. I borpunkt P2 og P3 er det antatt morene over fjell.

Dybder til antatt fjell for de respektive punktene kan sees i tabell 2.

Tabell 2. Dybder t il ant at t fj ellfj ell

Borhull Dybde til antatt berg (m) Bergkote

P1_NY 11,3 154,8

P2 - -

P3 10,3 150,0

P4 7,6 161,6

P5 9,3 158,6

CPTu

Det ble utført to stykk CPTu (trykksondering) i borpunkt P1_NY og P3. Sonderingene ble kjørt til henholdsvis 11 og 7 meters dyp. Trykksonderingene ble utført til anvendelsesklasse 1.

La b o r a t o r i e u n d e r s øk e l se r

Laboratorieundersøkelsene inneholdt tre poseprøver samt seks uforstyrrede 54mm sylindre fra borpunkt P1_NY og P3.

Prøvene viste ett vanninnhold varierende mellom 24,7 og 36,9%. Leira klassifiseres som meget bløt til middels fast, og lite til middels sensitiv. Det ble påvist kvikk- og sprøbruddleire i prøvene.

Tabell 3. Result at er fr a labor at or ieunder søkelser .

Beskrivelse Dybde (m) Verdi Enhet

Vanninhold P1_NY:3,5-9,5

P3: 3,5-5,5

24,7-36,9 26,7-29,4

%

Egenvekt P1_NY:3,5-9,5

P3: 3,5-5,5

19,4-20,2 19,4-20,2

kN/ m3 Omrørt skjærfasthet P1_NY:3,5-9,5

P3: 3,5-5,5

0,4-7,4 1,1-3,3

kN/ m2 Uforstyrret skjærfasthet

(konus)

P1_NY:3,5-9,5 P3: 3,5-5,5

9,0-42,2 23,8-30,1

kN/ m2

Sensitivitet P1_NY:3,5-9,5

P3: 3,5-5,5

6-23 8-23

-

Gr u n n v a n n

Hydraulisk piezometer ble installert i borpunkt P3 på 6,4 meters dybde.

Avlesning av piezometer den 04.06.2021, og viste en trykkhøyde på 2,45 meter, noe som tilsvarer en

grunnvannstand på 3,55 meter.

(7)

036-21 Geoteknisk datarapport – Brennemoen Slitu

Referanser

1. K a r t v e r k e t . Nor geskar t . [ I nt er net t ] w w w . nor gesk art .no.

2. N o r g e s Ge o l o g i sk e U n d e r s øk e l s e . Løsm assekar t . [ I nt er net t ] w w w . geo.n gu. no/ kar t / losm asse.

3. St a t e n s V e g v e s e n . Håndbok R211, Felt un der søk elser . 2 014.

4. —. Håndbok R21 0, Labor at or ieunder søk elser . 201 4.

5. St a n d a r d N o r g e . NS- EN 1 997- 2: 200 7+ NA: 2008.

(8)

A3

Gnr/bnr

Hjelme AS

Utført av: JH

Adresse

A.1

Saksnr.

30 40 50 m 20

10 Målestok

1:1000 0

Emne

Borplan

Bilagsnr.

Askim Steinindusti AS

Dato

21-05-21

(9)

A3

Gnr/bnr 13/1

Hjelme AS

Saksnr.

036-21

Utført av JH Kundesaksnr.

6 8 10 m 4

2 Målestok

1:200 0

Emne

P1_NY

Bilagsnr.

Askim Stenindustri AS

Dato

08.06.21

B.1

Emne

(10)

A4

Gnr/bnr 13/1

Hjelme AS

Saksnr.

036-21

10 m

6 8

2 4 ^Målestok

1:200 0

Emne

P2

Bilagsnr.

Askim Stenindustri AS

Dato

08.06.21

B.2

Emne

(11)

A3

Gnr/bnr 13/1

Hjelme AS

Saksnr.

036-21

6 8 10 m 4

2 Målestok

1:200 0

Emne

P3

Bilagsnr.

Askim Stenindustri AS

Dato

08.06.21

B.3

Emne

(12)

A4

Gnr/bnr 13/1

Hjelme AS

Saksnr.

036-21

10 m

6 8

2 4 ^Målestok

1:200 0

Emne

P4

Bilagsnr.

Askim Stenindustri AS

Dato

08.06.21

B.4

Emne

(13)

A4

Gnr/bnr 13/1

Hjelme AS

Saksnr.

036-21

10 m

6 8

2 4 ^Målestok

1:200 0

Emne

P5

Bilagsnr.

Askim Stenindustri AS

Dato

08.06.21

B.5

Emne

(14)

Borprofil

Labsys 2.1.1-30042021 - 03.06.2021 10:18 La

bo ra toriu m :G en ere rt lab ora to riu m -I he nh old til H0 14 lab pro se ss :1 4.4 25 ,R 21 0.2 11 ,R 21 0.2 16 ,R 21 0.2 17 ,R 21 0.2 18 ,R 21 0.2 21 ,R 21 0.2 22

0

0.5

1

1.5

2

2.5

3

3.5

4

4.5

5

5.5

6

6.5

7

7.5

8

8.5

9

9.5

10

10.5

11

D y b d e (m )

Materiale

1

2

3

4

Prøve

0 20 40 60 80 100

Vanninnhold (%)

19.4

20.2

19.7

20.1

y (kN/m³)

23

8

21

6

11 6

12 12

St

0.4

1.1

1.6

7.4

3.4

4.3

2.4

0 20 40 60 80 100

Skjærstyrke (kN/m²) Gl. %

Side 1 av 1 KVIKKLEIRE, siltig

meget bløt-bløt noe sand mørk grå

LEIRE, siltig, sandig middels fast enkelte sorte flekker

enkelte gruskorn og noen sandlag mørk grå

LEIRE, siltig middels fast-bløt enkelte gruskorn mørk grå

LEIRE, siltig middels fast mørk grå fritt vann i sylinder

Oppdragsnr.: 48321002 Navn: Askimveien 383 Analyseår: 2021 Prøvetype: 54mm stål

Hullnummer: 1

(15)

Borprofil, tabell

Labsys 2.1.1-30042021 - 03.06.2021 10:18 La

bo ra toriu m: Ge ne re rt lab ora to riu m -I he nh old til H0 14 lab pro se ss :1 4.4 25 ,R 21 0.2 11 ,R 21 0.2 16 ,R 21 0.2 17 ,R 21 0.2 18 ,R 21 0.2 21 ,R 21 0.2 22

Prøve Delprøve Dybde Jordart Densitet Humusinnhold Vanninnhold

W

Flytegrense WL

Utrullingsgrense WP

Enkelt trykkforsøk Konus,

Uomrørt, Cufc

Konus, Omrørt, Curfc

Sensitivitet, St

C_uuc Deformasjon

[m] [kN/m3] [%] [%] [%] [%] [kPa] [%] [kPa] [kPa]

1 A 3.15 31.4 9.0 0.4 23

1 B 3.25

1 C 3.35 19.4

1 D 3.45 32.7 29 20 18.5 4.9

1 E 3.55

1 F 3.65 36.9 9.0 1.1 8

2 A 5.15 30.1 33.5 1.6 21

2 B 5.25

2 C 5.35 20.2 26.8 29 22 28.9 8.4

2 D 5.45

2 E 5.55

2 F 5.65 24.7 42.2 7.4 6

3 A 7.15 26.5 37.0 3.4 11

3 B 7.25

3 C 7.35 19.7 29 19

3 D 7.45 26.4 20.3 6.5

3 E 7.55 26.3 4.3 6

3 F 7.65 28.9

4 A 9.15 25.2 28.8 2.4 12

4 B 9.25

4 C 9.35 20.1 27.5 25 20 33.1 11.9

4 D 9.45

4 E 9.55 28.6 2.4 12

4 F 9.65 27.8

Side 1 av 1

Oppdragsnr.: 483210020 Navn: Askimveien 383 Analyseår: 2021 Prøvetype: 54mm sylinder Hullnummer: 1

KVIKKLEIRE, siltig meget bløt-bløt noe sand mørk grå

LEIRE, siltig, sandig

middels fast, enkelte sorte flekker enkelte gruskorn, noen sandlag mørk grå

LEIRE, siltig middels fast-bløt enkelte gruskorn mørk grå

LEIRE, siltig middels fast mørk grå fritt vann i sylinder

(16)

Rek virent : Forsøksdat o Hj elm e AS

Prosj ek t og prosj ekt nr. Rapport dat o

AR

I nnhold: Tegnet av DMR- sak snr.

KNK

Adresse Kont rollert

Ask im veien 383 TRM

Prøvenr . Prosedy re Godk j ent

1 Enak s TRM

Borpun kt Dybde ( m )

1 3.5

02.06.2021 21.05.2021

A4

Vedlegg C.1 21- 0001- 06 A sk i m v e i e n 3 8 3

Plot t : F- d

a

og t

m aks

- e

a

U. Sk j ærfast het ( k Pa) 18.5

D M R M i l j ø o g Geo t e k n i k k A S Mar i dal sv ei en 163

0461 Oslo Tlf. 22 12 02 03 E- post : oslo@dm r . as

w w w .dm r . as

Tøyning v ed brudd ( % )

4.9 Enaksialt t ryk kforsøk

Ut ført av 0

0 .0 5 0 .1

0 2 4 6 8 10 12 14

A k s ia lk ra ft, F (k N )

Aksial deformasjon, d

_a

(mm)

0 5 1 0 1 5 2 0

0 2 4 6 8 10 12 14

M a k s im a ls k jæ rs p e n n in g ,t

^m

ak

(k

s

P a )

Aksial deformasjon, e

_a

(%)

(17)

Rek virent : Forsøksdat o Hj elm e AS

Prosj ek t og prosj ekt nr. Rapport dat o

AR

I nnhold: Tegnet av DMR- sak snr.

KNK

Adresse Kont rollert

Ask im veien 383 TRM

Prøvenr . Prosedy re Godk j ent

2 Enak s TRM

Borpun kt Dybde ( m )

1 5.4

02.06.2021 21.05.2021

A4

Vedlegg C.2 21- 0001- 06 A sk i m v e i e n 3 8 3

Plot t : F- d

a

og t

m aks

- e

a

U. Skj ærfast het ( k Pa) 28.9

D M R M i l j ø o g Geo t ek n i k k A S Mar idal sv ei en 163

0461 Osl o Tlf. 22 12 02 03 E- post : oslo@dm r . as

w w w . dm r . as

Tøyning v ed brudd ( % )

8.4 Enaksialt t ryk kforsøk

Ut ført av 0

0 .0 5 0 .1 0 .1 5 0 .2

0 2 4 6 8 10 12 14

A k s ia lk ra ft, F (k N )

Aksial deformasjon, d

_a

(mm)

0 1 0 2 0 3 0 4 0

0 2 4 6 8 10 12 14

M a k s im a ls k jæ rs p e n n in g ,t

^m

ak

(k

s

P a )

Aksial deformasjon, e

_a

(%)

(18)

Rek virent : Forsøksdat o Hj elm e AS

Prosj ek t og prosj ekt nr. Rapport dat o

AR

I nnhold: Tegnet av DMR- sak snr.

KNK

Adresse Kont rollert

Ask im veien 383 TRM

Prøvenr . Prosedy re Godk j ent

3 Enak s TRM

Borpun kt Dybde ( m )

1 7.45

02.06.2021 21.05.2021

A4

Vedlegg C.3 21- 0001- 06 A sk i m v e i e n 3 8 3

Plot t : F- d

a

og t

m aks

- e

a

U. Sk j ærfast het ( k Pa) 20.3

w w w . dm r . as

Tøyning v ed brudd ( % )

6.5 Enaksialt t ryk kforsøk

Ut ført av 0

0 .0 5 0 .1 0 .1 5

0 2 4 6 8 10 12 14

A k s ia l k ra ft, F (k N )

Aksial deformasjon, d

_a

(mm)

0 1 0 2 0 3 0

0 2 4 6 8 10 12 14

M a k s im a ls k jæ rs p e n n in g ,t

^m

ak

(k

s

P a )

Aksial deformasjon, e

_a

(%)

(19)

Rek virent : Forsøksdat o Hj elm e AS

Prosj ek t og prosj ekt nr. Rapport dat o

AR

I nnhold: Tegnet av DMR- sak snr.

KNK

Adresse Kont rollert

Ask im veien 383 TRM

Prøvenr . Prosedy re Godk j ent

4 Enak s TRM

Borpun kt Dybde ( m )

1 9.35

02.06.2021 21.05.2021

A4

Vedlegg C.4 21- 0001- 06 A sk i m v e i e n 3 8 3

Plot t : F- d

a

og t

m aks

- e

a

U. Sk j ærfast het ( k Pa) 33.1

w w w . dm r . as

Tøyning v ed brudd ( % )

11.9 Enaksialt t ryk kforsøk

Ut ført av 0

0 .0 5 0 .1 0 .1 5 0 .2

0 2 4 6 8 10 12 14

A k s ia lk ra ft, F (k N )

Aksial deformasjon, d

_a

(mm)

0 1 0 2 0 3 0 4 0

0 2 4 6 8 10 12 14

M a k s im a ls k jæ rs p e n n in g ,t

^m

ak

(k

s

P a )

Aksial deformasjon, e

_a

(%)

(20)

Borprofil

Labsys 2.1.1-30042021 - 08.06.2021 13:40 La

bo ra toriu m :G en ere rt lab ora to riu m -I he nh old til H0 14 la bp ro se ss :1 4.4 25 ,R 21 0.2 11 ,R 21 0.2 16 ,R 21 0.2 17 ,R 21 0.2 18 ,R 21 0.2 21 ,R 21 0.2 22

0

0.5

1

1.5

2

2.5

3

3.5

4

4.5

5

5.5

6

6.5

7

D y b d e (m )

Materiale Prøve

0 20 40 60 80 100

Vanninnhold (%)

19.9

20.0

y (kN/m³)

13

8

23 10

St

1.8

3.3

1.1

2.9

0 20 40 60 80 100

Skjærstyrke (kN/m²) Gl. %

Side 1 av 1 LEIRE, siltig

middels fast-bløt enkelte siltlag i enaks mørk grå

LEIRE, siltig middels fast-bløt Avtagende siltinnhold sandlag i nedre konus mørk grå

1

2

3

4

5 LEIRE, tørrskorpe, siltig

noe sand, enkelt gruskorn brun

SILT, leirig, sandig,

noen rustflekker, enkelte gruskorn, brun

LEIRE, siltig, sandig enkelte rustflekker mørk grå

Oppdragsnr.: 48321002 Navn: Askimveien 383 Analyseår: 2021 Prøvetype: 54mm stål

Hullnummer: 3

(21)

Borprofil, tabell

Labsys 2.1.1-30042021 - 08.06.2021 13:41 La

bo ra toriu m: Ge ne re rt lab ora to riu m -I he nh old til H0 14 lab pro se ss :1 4.4 25 ,R 21 0.2 11 ,R 21 0.2 16 ,R 21 0.2 17 ,R 21 0.2 18 ,R 21 0.2 21 ,R 21 0.2 22

Prøve Delprøve Dybde Jordart Densitet Humusinnhold Vanninnhold

W

Flytegrense WL

Utrullingsgrense WP

Enkelt trykkforsøk Konus,

Uomrørt, Cufc

Konus, Omrørt, Curfc

Sensitivitet,

Cuuc Deformasjon St

[m] [kN/m3] [%] [%] [%] [%] [kPa] [%] [kPa] [kPa]

1 A 3.15 27.5 23.8 1.8 13

1 B 3.25

1 C 3.35 19.9 28.8 28 19 31.3 4.6

1 D 3.45

1 E 3.55

1 F 3.65 27.2 28.2 3.3 8

2 A 5.15 26.7

2 B 5.25 24.7 1.1 23

2 C 5.35 20.0 29.4 25 20 32.8 13.3

2 D 5.45

2 E 5.55

2 F 5.65 27.1 30.1 2.9 10

3 0.0 - 1.0

4 1.0 - 2.0

5 2.0 - 3.0

Side 1 av 1 LEIRE, siltig

middels fast-bløt enkelte siltlag i enaks mørk grå

LEIRE, siltig middels fast-bløt Avtagende siltinnhold sandlag i nedre konus mørk grå

LEIRE, tørrskorpe, siltig, noe sand, enkelt gruskorn, brun SILT, leirig, sandig, noen rustflekker, enkelte gruskorn, brun LEIRE, siltig, sandig enkelte rustflekker mørk grå

Oppdragsnr.: 48321002 Navn: Askimveien 383 Analyseår: 2021 Prøvetype: 54mm sylinder Hullnummer: 3

(22)

Rek virent : Forsøksdat o Hj elm e AS

Prosj ek t og prosj ekt nr. Rapport dat o

AR

I nnhold: Tegnet av DMR- sak snr.

KNK

Adresse Kont rollert

Ask im veien 383 TRM

Prøvenr . Prosedy re Godk j ent

1 Enak s TRM

Borpun kt Dybde ( m )

3 3.35

Enaksialt t ryk kforsøk

Ut ført av A sk i m v e i e n 3 8 3

Plot t : F- d

a

og t

m aks

- e

a

U. Sk j ærfast het ( k Pa) 31.3

w w w . dm r . as

Tøyning v ed brudd ( % )

4.6 02.06.2021 21.05.2021

A4

Vedlegg C.5 21- 0001- 06 0

0 .0 5 0 .1 0 .1 5 0 .2

0 2 4 6 8 10 12 14

A k s ia lk ra ft, F (k N )

Aksial deformasjon, d

_a

(mm)

0 1 0 2 0 3 0 4 0

0 2 4 6 8 10 12 14

M a k s im a ls k jæ rs p e n n in g ,t

^m

ak

(k

s

P a )

Aksial deformasjon, e

_a

(%)

(23)

Rek virent : Forsøksdat o Hj elm e AS

Prosj ek t og prosj ekt nr. Rapport dat o

AR

I nnhold: Tegnet av DMR- sak snr.

KNK

Adresse Kont rollert

Ask im veien 383 TRM

Prøvenr . Prosedy re Godk j ent

2 Enak s TRM

Borpun kt Dybde ( m )

3 5.37

02.06.2021 21.05.2021

A4

Vedlegg C.6 21- 0001- 06 A sk i m v e i e n 3 8 3

Plot t : F- d

a

og t

m aks

- e

a

U. Sk j ærfast het ( k Pa) 32.8

w w w . dm r . as

Tøyning v ed brudd ( % )

13.3 Enaksialt t ryk kforsøk

Ut ført av 0

0 .0 5 0 .1 0 .1 5 0 .2

0 2 4 6 8 10 12 14

A k s ia lk ra ft, F (k N )

Aksial deformasjon, d

_a

(mm)

0 1 0 2 0 3 0 4 0

0 2 4 6 8 10 12 14

M a k s im a ls k jæ rs p e n n in g ,t

^m

ak

(k

s

P a )

Aksial deformasjon, e

_a

(%)

(24)

Melding Nr. 2 Veiledning for symboler og definisj oner i geoteknikk Identifisering og klassifisering av j ord

Revidert 20 11

S t Cl'l ,:,!t,!$

vegvesen TEGN IN GSFORK LAR I NG

Bfonket l nr. 4 97

f or geot ekn 1ske. kar t og pr ofil er ^B8ila ^{g 1A}

Op pte gning i p l

rt /

pli. O'J.ersikt :sko-rt.

TEGl'll IN G..5 SYMBOLER

Num m erering i h en h old , bor pun)d ti:sie GeoP lot .

S:,-mb ol Met ode Anm er kning S ym b ol Me l o.de Anrner knfng

• ^2:'101 ^::fo.i; ^(l!i:tin ^g ^m, registrering 2-i,1 0 Nh11:11!

:mtri

1.1-tl.kt

Dr eles,:,n

o·e:rin.g

,;N

m a tst and .

n ing am Ol.frrg

@

^{Z40 2}

^{[r e vene} ^{loll r e d}

bor fr,9:1-

@ ^2..'r ^-11 St ar da rd Penetratian

T"l<l

P rnve,sEn a

r ed skap

({skovb or.

prø 'i!,Bta9 er , S.P..T,

oi&n <!lfl lkjemi;!!;o r m.rr1,)

(!

2".!1-2 Bor lr1,i;i

nei:!

Ul

°'9 l

^{fje ll.}

2403

Fir.'t""l:'l'iic•

um

i i,lr ••Clji(J, F

Jellkon

trol l-

Pravegr

op or l ng

& ^{240 4}

^F'elier,

terren gpic ter, El· ^.2-1:1 ³ lfl.!<.1"!-d• ed mi n g

O'I qrunn-

Pravebelastn ing

f'.Jl'Ii;l<!iTTI fir1 tfir- .o. L

P or etr ykks- WlJiln :s.t-an -d,

m olitiQ

0- ^240-S So-r,c\erin 13 uten registrerin g o:,

£n it.al SC'f1d!'.lrin g

mob,t. ,

f .oi;;s, S!ll)'!iOOIJ'Jilg,

± ^{2 414} ^{IAfil tr} jun.sfoi':b--i'i. k, prove-

•llll,;$Orlfi<Jff'UT'1.

In situ purn-p l n9 n,_m_

Mo(;i-,;ir,

:;or1clf.:'f1n!jl ,,,

::,orm !!:cibllil-cl'h;-

"' ^{2 40 6}

Dr fiie t r:J,:k- q uto m cti e.k æ.gist rarlng . _I

^mnling

;'.24i5 l'iA!ltl,_g

av uumrart

^ag

.Dmr,;rn

TUlrHf-c:ring

·-r

v ,ng liit;r;1'""ing ud r ar,,Grt l>kj us t.}rk re:.

"v

^2:407 S t ,iturif'l,g do r ,sp."f:is rn ,:,h;;uin

d, n

^;2:4-1⁶ El,;,ktr l,sk m o•l..!i:land , kar r o -

C:P 11J loka

frl k s

ion cg

p orel.rj<k lEle ku is:k iaJwft et e t e.

r ag;iat r'i:irras un de r

n edpr css ing

s ortdc:'rlng

® ^24-!IB

Ko mp rl!ICSSOm'fit i!!:f" o..l ..

El

^{2 .4 17} lr.kl ffl;zlJTlflar .

Skrupta

tetors ek Helnin gs -

m aling

. .,.

^{240 3} ^:So..-.d^{ilrln g} ^d-cr

^b-onitoog

^{sl ds}

Ram:s01"i.:h erl'<n9 nccl. Sl Gf19 diltirnetl c-r, lo,u.h1 ekt

6, ²⁴¹⁸

Ko m in i:sJnn!i'be.Flr:

g jeim a m

o g a l lh eyd e

er

"1crma -t..

f c, -

1,5'.lln

d;iiring

løsm 5 !!i -a-gije! I,

°'o regi strer es.

NIVÅER OG DYBDER (i me t e,-) 1) X ^{!l 'S•M}

OPPTE.GNING I PROFIL Gen erel t

l emrn;

em,,-

lti,

j,;l'I :

Ul fur m, jen ·;

Un de r Hrij .m :

kat e

terreng

ell er

elvepunr , ajebann

ved b r;rln g

I

'o'l:ll'l_n (1

:!. )

b o r-e-t d yb d i:J Ilø æm :i,;;i;,ar, (1 8,,.:::i).[ ,rt. bo r d d:.,ti,d I fj el cn gis

-= I ,;r J1,11!1;,,gn ( + 2i, 0),

slkker f al lko t e.

XX X KXX Fjell

r ORBORlNG ( GJ@lel4rr eilltl s,cn ci,gr f:ngst .)'P'{!r ·)

T T T T F'orb[:)ret me

t yg re utstr

AVSLUTNING AV BORING ( Gj elder olle sonder lngst yµ,er )

il l il l il!

Bor ing (JV:Jlu tt M

An t, stein,

blokk

An t . fjel ,

berg.

el!ll!r

foait

jl i't-m n- Øn = l:u ,r g ind llo:o1.or

I ±

Bo r i,t-

I

i

r I•

o g kJllrn

t

op p t (lt:J

- 1-

Norsk Geoteknisk Forening Side 5 1

(25)

Melding Nr. 2 Veiledning for symboler og definisj oner i geoteknikk Identifisering og klassifisering av j ord

Revidert 20 11

GRUNN VANNSTA ND e, PORETRYKK

-

+ 1,l (OB.119 5) . 1,.:5( 0

.... ^..,.

- - - - - -

- - - ^- -

b)

81195)

Vannstand

Frl

OI l i

a) en t h lllll o g b)

rer

be sk yt te t m o t

o '!ler fl ate ,11:1nn .

An gl ,-.elae a;v kote o g

m

01

oi:'klt o.

VAhlNSTAND l'IF'V

I-ERV l..Fl'\i

HHV LLV H\J LV MV

V GV

Heyest e flomnvann st and

H ye st e r-egul er t e van nid .o n d La ..,o::;h::- r-cgu l,c.rlc 'm nn ::;tc.n d Heye st e h eyv an nsta n d Lll \'lrnt G laiWGnn st a;r,d

r,.iorm al hoyvonn stand

Nlar m at l awvannst a n d

t-lor m ci m iddelw nn:it cind

Va nn sk :n(! (d aito an g is) Grunn \' an n:.-t.<in d (

ooto

a ngi.:.)

i:i, P2

P3

y RAMSONDERING

Poretry , u, fremnsti ll es

I

et

d iag ram . En te o - r ct j :;.':-: linje f or hyd:,"O-

st etisk trkk fordelinq

",f,,.z kan >M-e::;,

Ram m emo t st a nd en

Q

an gis sam b r u U o

rammeeener gi

i !<t,!m

pr,

rn :i)'l"!I,;<iv bor;;t

d er 'II - Tn g de a v lo a d ( kN)

H = Fallh eyde (m)

s

=

Synk

i

m p r . sl ag

I)

50 a,

kNml

O ENKEL SONDERING + VINGEBOR'ING

El'orfng,er !lo m b are h c;r t il h .:maikt 0

reg/str ere dy der ti l

f je ll ell er fast le g_,

uten registrerinq av

n e-dd'rM ng srn o.t-s1a n

d.

50 100 '50 2 9

sek/m synk

DR EIE TRYKKS OND ERI N G

Ved en kel so nd erin g m i:,d ,sla g):)onmm;kil'li 0 9

:;;onderlrig rned f jellrigg

kan synk vis es so r

sek/m.

s

it

F pr kN

.:!it ] 0

·v,anlig i:ioring

m e d 2 5

o md r ./ m in .

Pum ping

Akt rotosjon

Bo rhu lle t m o rf!l,er e,;:

med

en en kel t }'t k s tm-:,

M! It

r; e{;I 11e;;;;ir,

g:skroft er ..isl s:orr,

fu.mllrnj on a 'I/ d yb dlan.. Krni"ten ar

regi t rer t ..ed aut oma'ti:ll"• ![;kriver .

B or h1,1ll et m ar ker e m ed ,enkel t :,i-;kst rGk.

'Sl-:pr,;:tø, en :;; u og :;;' u

<m gi s i kN/ mJ m ed t e gn et

+. Verdier merka (+ )

o n saea ikke rap:resan l-at i ',10,

Vc."dicn :;om

1Ji'ii)ir.

er den

kc llbrer-te o rnn !lrt e o,g u om- rert e sk jarstyr ke.

e ^DRE ^{I E SOND} ^ERING

F ornari ng sd '.iUde m ark ere s o g

,diorne let

C.'l>;]i;;

i m rai.

v,er l ikc l- l cr,slan i kN cn g is pd b orhullet s

v

sid e,

En drtng

i

l:iela::;tnin,g

vi ses ve d t werrstrek. S n k uten d r cinillg m o rt ,c:rcs m e d :."J,;y,gg;c- l eg gl ng ,ell,er rosl,er .

Hel t verr atr ek

for h ver

10 0 h alv-

or,, a,,,ein ing. Hol" t-..;e;,r :;trel< tor

h ver·25 ha l 'l'Omd r elr dh g . Mindr e ,,:::nn 10 0 hcilvomdr i:::in in gc r v i,:;,::,:;

ved

skri ve a n t.

h cl vom dr.

pi'.i h . sid e.

Nod drivng

ved

sl og p d boret v ses m . kryss, sl ogant. oq

re dska p ka:ri an gils, End r et n,ed-

drivingsmat e vises m, hel t verrs tr ,

- 2-

Norsk Geoteknisk Forening Side 52

(26)

Melding Nr. 2 Veiledning for symboler og definisj oner i geoteknikk Identifisering og klassifisering av j ord

Revidert 20 11

v ^CP T / Tf{'YKK-SQN Dt RING

\

{

I

Ir,0<k !l,:ir 11:lce rln

m l!d i:iore.t ryltka'f'l'l'i!ll,n9 lfl(,:I

frlk!lfti s m lilln g.

BG.mul le t rnæt '-'rE=;sfll@ ell t )'kk ,:,itrnl<,t, ..,ar li,pf.:i'lir

matstan dskurven tegnes in .

l='.or -eltr, i,tc Kl.lr\Ælft

acgf r fksjDnsJ:,a, r ·te.n ·t ag mi s inn

i hovelig narhe t til spissmatst andskur ven.

Skol o \'0lg sa ett i!!r

t oo p tt-edeihd e)

m Ol i!:a sp en n in ger •.

0 4 8 17 1 20 1 0,1 4,2 03 0 D5 0

:, 05 ;,,i

·o,5

g,

c,5

SprH t rykfi IMP,1;11 P,riret rylrk IMP1JI Frrlr:i_ln lt4P1JJ

G3 TOTA.lSONDERING ( o lt , 1) F T 1-::N

5

to

20 3

ffi, TOTAl SONOERING ( al L 2 )

i,: 1\M 30D

Bor rid

s 1'r.,

Me to do n

er en

l,;omb iimt :;j,:m ,av d r-d,mt:r-yl(kso nd ar in g

c g fjellkon t rollp orin g , med 57 mm borkr on e.

M lt T1cdp,;-es:sir1

g ro fl

,,.,,sei;

::;cm

ru-nl-:.:.jon

a ,,

d :ibdÆ!fl

C:er

h 'o'<:Jr IL'iorlng er, IEil'"

u:tJ.arl

m ed p r osed yr e

!lorn fo r i;Jrofot r n,do<ing,

Øxt

r-otact:;jDn¹8l_-!,;;l>li ·hti t

vlo:oe:!< rn

d lo:r !i for d,er,n

e .:!;,,!e n

iti11

b

r i'ilg;;n .

SOD41:.)38 200 100 D

a 0 , _

2 3

4 :li1

r tt sin g

'Spy.L e,, r k'k MPi:li ;:;:

V!!:d bcm g n, oo s ag og spyi n g m arlh:.rc·li!ck: tt e m od

1;;k rov1Jc,

Bo.rt id

t,r:,,J n es

I b lo k flr

rc;r

h..-ef 0,.2.m,

evt.

1,Gm

(al t em at N O,

Alt e'J"Flativ1. ka n ruad'pr€iash s,,_'la-af t l i::',)ne::: o g4il fm cfonl'!e;

delen

av

borin gen.

Borti d te gn es d':::i

i i:.k,kker for h ,,..er 0 .2m , e -t. 1 ,Om ,

;r,o!l

mo t s a t t s 1de,

,;:w diogr1:1m ma t fCJi t

.Z}, ·

5 1¢ 20

i"I. ATEKRAFi

KODEU'3TE

Do to ,so.7'! r'cg ia±rarei. kan

k omp' a t tere s r ed

ll o ri 1idc r 1Jm;; c gi.,.o int l'tryl,:-1,;,

F'w-

,li hp p b !;l"-icc:cr •m

fi= q,i;

d·,;,t e n kodeilst e

s om a!l'ibefah,,s b roui:1.

Koderre

k('",11 am en s kellg

t eg n es til h.:i.yr,efoil"

tie1rdla r-,:ir'l'im a,1.

rir,s,!le koi:!er

b.enyH'.!'!!i!

-GENEREtU: l<CO£R

00 r -or-111- . km:fo. ft 'l, :sk eil

\ ' il

kor:lø ...

01 Sf or rnl\A':l for- f :;ilg e,\de f.:.øde

0 2 MiJt oo cb }'U a ved fort sa'tt ' ao'..'ldorin.g .

I qmml!- ^hk!I_ II (k.,rnf:,. m , an,;. ^{r y} met.)

0 3 'l'lt iertT g are

i'r1fo,

fin

ne s

AME?K NINGSKODE A

1O Sfo ppa i vO fur t.idtig ere forsk { orb

m, -stop p\ -ade ).

11 Ler. gm op p-ho ld

i

:wnd, ,(mer oo n 5m fri.}

' 2 r einin g ikke u tter t fro det r a rkerte

niv ¢.

1 J Scn d en synkeoru b.m

I

i::ddal:a vekt

(ram sond . ).

1-' -Sw, d cn ,:;. yr,t• m lll!G! l d"- t:t:5 )T'lg !:la.

15 S(:<f1d erlng'90:!o.t s t ertd

registreres

ikke.

l6 St o pp ci- IX'nt,!7,1l di;:l1.1 t j ....,.,i n g (CP i ).

17 Por et rykksut je wing vala t tet.

FffiE KOOEl'l ( El<SO,IPR ) 8 0 IEor at o;"Jgsn b ij;y'l!lr s eg,.

6 1

rrol(_g •gr u nl'\ ... on n h•e.<,

'5:,':

!.lor.1,ert m a tt r

umd er p pb yg,gfn g.

6 3 5lu tt mot tryk k.

6 E0,01.!M EL5! SKOOE R 33 FWma sse 3 1 Terrskorp e 32

L,J"ift,

11 snt

J.4

San di

35

-Grus 36 J O'!'B'1E

J.?

Tc.lN

38 Gyte

'il Fo r•c:komi;l

IJ V

s tG. in 41 St ein , t lokk eller berg.

-..;.t2 Slu H rfr,:O

for

st ein eiler 'bl a!J,;.

ASKl ir KNISKE: KODEP

71::l0.le.t

r,;i,l!Jcs,}m

b

E>g:_\iflnl!T

7 1 t rotas#on ovs l uttet 72

Sp,}11ng beg }IT"ir:wer

7l Sp lin,a s'.ulw

7 4 SIGg

s t a:r!oar 7 5 .S1og s11.1l h :t

76 Sla g g spy ing start er sor t.

77 SJa,g e , p ln,;i

slutt er

!':O mL 76

^{u m ping}

st arter

79- P<.!rnp-i r•g slut ter STQ'F'P KODEf,;:

9 0 S<:in-l:l;cN1g

" v . u ten

·-Oh'1l ,:;pP- ntl dcl

.stoo:,p .

91 Fa;5.t grunn , s s n d, kan i_kko drives v der e

d \'..r'

nQrm.

E)i'I0:.1-- 9 2 An t. a.te in eiler 1:ifal',:k

:i!.3 Ar,t

be rg

{1-11,Avsi.

,e tt er- •i:lQi'-e t

,,msket

d

:;ti.de i

tjel.

9o 8ru tl I bo.rst ert9ffl' eller

!1;1<$,, 9.6 .Anl'l 1"j m o t er ki l- ,all r:ir m a sl<;.i,s,JI 97 Got h ;

!l'al·, (

!.!lre.i;JI-: n(lcl;r.'fl}

Norsk Geoteknisk Forening Side 53

(27)

Melding Nr. 2 Veiledning for symboler og definisj oner i geoteknikk Identifisering og klassifisering av j ord

Revidert 20 11

@ PROVE SERI E

Moberiols igN h,r (iht NGF)

f:Jgl1

«

teerskr pe

l elce:

Ii - re 51. irnen t er te !T'.g r K

=

ii: .,1,':,:".esr.e

I I

Ved blandir gjr dar ter

kr t in

r as siqr eturer a

Morene vses

ved skygg e/egging.

rJI.$ ..

ll-olF1rd Torv

P l,g111;1m :11Llt!r

Qy{J!l,

dy ( Yarl M M llil\t }

f ell"

kt!!-"'1H }!lrttt

ka n

b-ilkstOvl!i)!'.riDGl !!r S"elb!!! kin I

mctorialignoturon. .

Ce kak kon kres joner

f e

m

je r konkrea on er

AH .. oum elle

S.YMBOl CR '"OR LA 8 0 RATOR!EDATA Lciti ora t orie b es t emme ls er

I

Bokst av.-- Tegn - Anmerk nin g er sym b.øl sym.bo1

Jo.rdar t er !J;eskm :es i sar'fl'$vor m ed

Mate ri al e ret-ninq sf,njer git t c 1,,, Gr-_

Hoved be t egnelsen skrives m etJ, !!ltcre

?Okslove:r.

l/1;m nin n il i;id Angis i ma sseprosent

^{D V}

\-øm:ito 'l .

Not t.cr liq vurmi:nnho:!d w .,

PIGs Usit ets-gre n se W ^I

Fl yl l?gr.e:nse W,L - - 1 Me to d e s kal c ng i!,,,..

Flyte gr ens e konu s Tn gde tthe t I d en:ait e t Wr - T:rngd'ecleU-het kN/ m ^{3 ,} D!!!nsilet t/ rn

^3.

Tyn gdlet et t he t 1 if (lcN/ m3)

Den sit et 9

Tt-rr d'en$l tet 9d

Ko r rid en s it et %

Porøsit a·t n

Pc rafo I e

Skjær s l ;f kø:, udrenarl

Kc r,

Ll

S'fo rsiwk. u Qmr ø r t c;;..-., ₇ Symb ol titt sett es ^{i (} ⁾ ^hvi-s ve rdle-r, ilo:;k e

Konu sforsok, øm rør t

Ce
