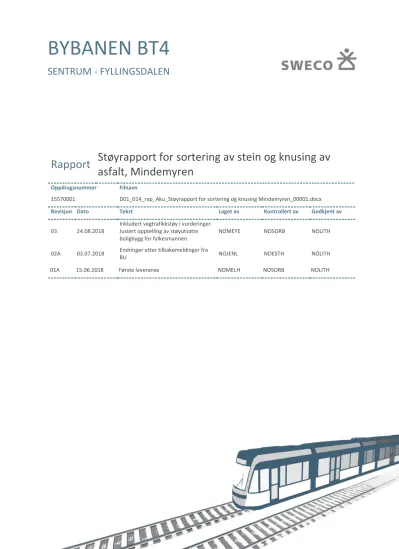

BYBANEN BT4
SENTRUM - FYLLINGSDALEN
Rapport Støyrapport for sortering av stein og knusing av asfalt, Mindemyren
Oppdragsnummer Filnavn
15570001 D01_014_rap_Aku_Støyrapport for sortering og knusing Mindemyren_00001.docx
Revisjon Dato Tekst Laget av Kontrollert av Godkjent av
03 24.08.2018 Inkludert vegtrafikkstøy i vurderinger.
Justert opptelling av støyutsatte
boligbygg for fylkesmannen NOMEYE NOSORB NOLITH
02A 03.07.2018 Endringer etter tilbakemeldinger fra
BU NOJENL NOESTH NOLITH
01A 15.06.2018 Første leveranse NOMELH NOSORB NOLITH
Sammendrag
Denne rapporten er en vurdering av støy fra sorteringsverk og knuseverk for D14 Mindemyren for å vurdere om det må gjøres begrensninger på driftstid og driftsmetode da dette kan få økonomiske og tidsmessige konsekvenser. Denne rapporten dekker kun vurderinger av støy fra knuseverk og sorteringsverk ifm. søknad til Fylkesmannen om etablering av pukkverk som en del av søknad om utslipp. Støyvurderinger av hele bygge- og anleggsfasen til D14 omtales i tilbudsunderlaget til D14 (bilag A13 Støy og vibrasjoner i bygge- og anleggsfasen).
Det er oppgitt at sorteringsverket skal være i drift i 1 ½ år, fra juni 2019 til desember 2020. Knuseverket vil være operativt i 6 måneder i 2021. Knuseverket skal kun knuse asfalt.
Det er sett på tre ulike alternativ for plassering innenfor et større område. Det nordligste (A1) og sørligste (A3) alternativet er vurdert som de beste. Ved å plassere støykilden i området rundt A1 eller A3, som vist i Figur 1, og begrense driftstiden til 8 t innenfor kl. 07-19 vil støy fra knuseverket ikke overskride grenseverdiene og overskridelsen fra sorteringsverket begrenses til 2-3 dB over grenseverdien for L den .
Støynivået er beregnet med drift i 8t innenfor tidsrommet 07-19. Dersom driftstid reduseres
ytterligere vil støybelastning pr. døgn reduseres (3 dB reduksjon pr. halvering av driftstid), men dette må da veies opp mot at den totale driftsfasen sannsynligvis forlenges, eventuelt at det må etableres flere anlegg som gjør at nødvendig kapasitet opprettholdes.
Videreført støyvurdering kan gjøres når detaljer om driften er avklart. Dersom det benyttes særlig
støysvakt utstyr eller metode som vesentlig reduserer de beregnede støynivåene ved de nærmeste
boligene kan entreprenør utvide driftstidene dersom grenseverdiene i Forurensningsforskriften
tilfredsstilles.
Innhold
Sammendrag 2
1. Innledning 4
2. Regelverk 5
3. Forutsetninger og metode 5
3.1. Støykilder 5
3.2. Metode luftlyd 6
4. Resultat 6
4.1. Støykart 6
4.2. Beregnet utendørs støy 7
4.3. Støytiltak 9
5. Referanser 10
Vedlegg A – Lyduttrykk 11
Vedlegg B – Støysonekart 12
1. Innledning
I forbindelse med BT4 Sentrum - Fyllingsdalen, skal det på Mindemyren etableres et midlertidig sorteringsverk og knuseverk. Det er her sett på de støymessige konsekvensene av dette.
Denne rapporten er en tidlig vurdering av støy fra anleggsvirksomheten for å vurdere om det må gjøres begrensninger på driftstid og driftsmetode da dette kan få økonomiske og tidsmessige konsekvenser.
Tre ulike plasseringer av sorterings- og knuseverket er vurdert, for å finne den som gir minst støybelastning totalt sett.
Støyfaglige uttrykk som er benyttet i denne rapporten er vist i Vedlegg A - Lyduttrykk.
Anleggsområdet hvor sorterings- og knuseverket blir plassert er markert i Figur 1. De tre ulike
plasseringene som er vurdert er markert med rød stjerne. Adressene som er markert er de nærmeste boligene.
Figur 1: Her vises de tre ulike plasseringene som er vurdert for sorterings- og knuseverk.
A1
A2
Svaneviksveien 29 I
Fjøsangerveien 97 A Mindeveien 33
Mindeveien 27
Svaneviksveien 46
Kanalveien 54-60
Svaneviksveien 65
Mindeveien 2
Fjøsangerveien 115 A
Svaneviksveien 73
Minde allé 26 B
A3
2. Regelverk
Ved søknad om virksomhet etter forurensningsforskriften kap. 30 Forurensninger fra produksjon av pukk, sand og singel [1] gjelder støykrav gitt i § 30-7 Støy.
Bedriftens bidrag til utendørs støy skal ikke overskride grenseverdier, gitt i Tabell 1, målt eller beregnet som frittfeltsverdi ved nærmeste støyutsatte fasade hos nabo.
Tabell 1. Støygrenser.
Mandag -
fredag Kveld mandag
- fredag Lørdag Søn-
/helligdager Natt (kl. 23-
07) Natt (kl. 23-
07)
55 L den 50 L evening 50 L den 45 L den 45 L night 60 L AFmax
Med impulsstøy eller rentonelyd er grensene 5 dBA strengere.
Støy fra hele anleggsfasen til D14 vil vurderes i bilag A13 Støy og vibrasjoner i bygge- og anleggsfasen, men da etter regelverk gjeldende for reguleringsplan.
Pga. eksisterende støybelastning fra vegtrafikk er det ikke alle steder overskridelser av
forurensningsforskriftens grenseverdier for støyutslipp fra sorteringsverket/asfaltknuseverket vil føre til en merkbar økning i totalt støynivå. Økt totalt støynivå med mer enn 1 dB er derfor lagt inn som ekstra vurderingskriterium i den ene opptellingen av antall boligbygg med støynivå over grenseverdi (boligbygg der støynivå fra vegtrafikk er >6 dB over støynivå fra knuse- eller sorteringsverk er ikke talt med).
3. Forutsetninger og metode 3.1. Støykilder
3.1.1. Sorteringsverk og knuseverk
Støydata og typisk effektiv driftsandel i løpet av en arbeidsdag er angitt i Tabell 2. Tallene er bestemt på faglig skjønn etter erfaringer fra andre norske prosjekter [2] og veileder til støyretningslinjen T- 1442, M128 [3]. Valget er konservativt, det vil si slik at støyen ikke skal undervurderes.
Tabell 2: Støykilder og driftsandel Aktivitet Lydeffektnivå
L WA (dB)
Effektiv driftsandel (%)
Kommentar
Tabell 3: Trafikkdata for 2017.
Veg ÅDT Tungtrafikk-
andel Fartsgrense Trafikk- fordeling[3]
Fjøsangerveien – nord for Minde allé 41000 9 60 Gruppe 1 1
Fjøsangerveien – sør for Minde allé 37000 9 60 Gruppe 1
Fjøsangerveien – rundkjøring 15000 8 60 Gruppe 1
Fjøsangerveien – under rundkjøring 32000 9 60 Gruppe 1
Fjøsangerveien – ramper, nord 4500 5 60 Gruppe 2 2
Fjøsangerveien – ramper, sør 2500 5 60 Gruppe 2
Kanalveien 7000 10 50 Gruppe 1
Kanalveien – rundkjøring 16000 5 50 Gruppe 1
Mindeveien* 2000 5 50 Gruppe 2
Løbergsveien 3234 5 40 Gruppe 2
Minde allé – øst for Kanalveien 9500 5 50 Gruppe 2
Minde allé – vest for Kanalveien 8500 5 50 Gruppe 2
*Data ligger ikke inne i Nasjonal vegdatabank. Trafikktall er estimert fra data på omliggende veger.
3.2. Metode luftlyd
Støyen fra sorteringsverket og knuseverket er beregnet med den standardiserte nordiske metoden for ekstern industristøy [5]. Støynivå fra vegtrafikk er beregnet etter gjeldende nordisk beregningsmetode for vegtrafikkstøy [2]. Beregningene er gjort med beregningsverktøyet CadnaA versjon 2018, MR1.
Digitalt kartunderlag er i SOSI-format med 1 m høydekoter, det er benyttet dagens terreng.
Støykart er vist i høyde 4 m over terreng, og støyen ved fasade er beregnet ved mest utsatte etasje.
Siden anleggsområdet er relativt stort, er det gjort beregninger både nord i området, midt i området og sør i området.
Støynivåene ved nærmeste fasader er beregnet for de ulike støykildene.
4. Resultat 4.1. Støykart
Vedlegg B viser støykart i høyde 4 m over terreng og støynivå ved mest utsatte etasje for tre ulike plasseringer av sorteringsverk og knuseverk. Det er antatt at sorteringsverket og knuseverket vil stå på samme sted, da de ikke vil være operative samtidig.
1 Riksveg. Prosentvis fordeling av ÅDT over døgnet: dag 75 %, kveld 15 %, natt 10 %
2 By og bynære områder. Prosentvis fordeling av ÅDT over døgnet: dag 84 %, kveld 10 %, natt 6 %
4.2. Beregnet utendørs støy
Avhengig av plassering vil det være ulike bygninger som får høyest støybelastning. I tabellen nedenfor fremkommer det hvilke adresser som får den høyeste støybelastningen med hver av de tre ulike plasseringsalternativene. Det er vist beregnet lydnivå ved fasade både for sorteringsverk og knuseverk og for vegtrafikk.
Tabell 4. Beregnet støy fra de ulike aktivitetene ved nærmeste boligbygg ved arbeider i område A1.
Aktivitet Grenseverdi Svaneviks-
veien 29 I Fjøsanger-
veien 97 A Minde-
veien 27 Minde-
veien 33
Driftstid 7–23, lørdag 8-17
L den / L e /
L den,lørdag L den L e L den,
lørdag
L den L e L den,
lørdag
L den L e L den,
lørdag
L den L e L den,
lørdag
Sorterings-
verk 55/50/50 dB 63 63 59 62 62 57 63 63 58 62 61 57
Knuseverk 55/50/50 dB 60 60 56 59 59 55 60 60 56 59 59 54
Redusert driftstid Sorteringsverk
8t drift på
hverdager 55/50/50 58 - - 57 - - 58 - - 57 - -
Knuseverk 8t drift på
hverdager 55/50/50 dB 55 - - 54 - - 55 - - 54 - -
Vegtrafikk - 58 75 66 68
Tabell 5: Beregnet støy fra de ulike aktivitetene ved nærmeste boligbygg ved arbeider i område A2.
Aktivitet Grensever
di Kanal-
veien 54 – 60 Fjøsanger-
veien 97 A Svaneviks-
veien 65 Svaneviks-
veien 46
Driftstid 7–23, lørdag 8-17
L den / L e /
L den,lørdag L den L e L den,
lørdag L den L e L den,
lørdag L den L e L den,
lørdag L den L e L den, lørdag
Sorterings-verk 55/50/50
dB 68 68 63 62 62 57 63 63 59 66 66 62
Knuseverk 55/50/50
dB 65 65 60 59 59 54 60 60 56 63 63 59
Redusert driftstid Sorteringsverk
8t drift på
hverdager 55/50/50 63 - - 57 - - 58 - - 61 - -
Knuseverk 8t drift på hverdager
55/50/50
dB 60 - - 54 - - 56 - - 58 - -
Vegtrafikk 66 75 54 58
Tabell 6: Beregnet støy fra de ulike aktivitetene ved nærmeste boligbygg ved arbeider i område A3.
Aktivitet Grenseverdi Minde
Allé 26 B Minde-
veien 2 Fjøsanger-
veien 115 A Svaneviks- veien 73 Driftstid 7–23,
lørdag 8-17
L den / L e / L den,lørdag
L den L e L den,
lørdag L den L e L den,
lørdag L den L e L den,
lørdag L den L e L den, lørdag
Sorterings-
verk 55/50/50
dB 68 68 64 63 63 58 63 63 58 62 62 57
Knuseverk 55/50/50
dB 65 65 61 60 60 56 60 60 55 59 59 54
Redusert driftstid Sorteringsver
k 8t drift på
hverdager 55/50/50 63 - - 58 - - 58 - - 57 - -
Knuseverk 8t drift på hverdager
55/50/50
dB 60 - - 55 - - 55 - - 54 - -
Vegtrafikk 67 70 68 55
Ved drift 07-23 vil det bli overskridelser av alle grenseverdier ved fasade på de nærmeste boligbygg,
ved alle lokasjoner for sorteringsverket.
En opptelling av antall boligbygg som får støynivå, L den , over grenseverdi for de tre lokasjonene er vist i Tabell 7. Verdiene i parentes viser hvor mange av boligbyggene, der grenseverdi i
forurensningsforskriften overskrides, som får økt støynivå når det også tas hensyn til vegtrafikkstøy.
Lokasjon A1 i nord og A3 i sør er de som gir minst belastning til nærliggende boligbygg.
Tabell 7. Antall boligbygg som får støynivå over grenseverdi for L den for de tre ulike lokasjonene av sorteringsverk. Verdiene i parentes viser hvor mange av boligbyggene som får økt støynivå når det tas hensyn til vegtrafikkstøy.
Lokasjon A1 A2 A3
Drift 7-23 146 (128) 163 (134) 192 (151)
Drift 8 t 29 (17) 38 (26) 25 (14)
Om driftstiden begrenses til 8 t i løpet av perioden kl. 07 - 19 på hverdager er det ca. 25 boligbygg som får støynivå over grenseverdi dersom sorteringsverket står ved lokasjon A3 og 29 boligbygg dersom sorteringsverket står ved lokasjon A1. Med unntak av Minde allé 26B er overskridelsene ca. 2-3 dB på L den – verdien, og kveldskravene overskrides ikke pga. driftsstans kl. 19. (Minde Allé 26B er registrert som bolig/næring, men det er usikkert om bygget blir brukt til beboelse.)
Når man ser bort fra boligbyggene der støy fra sorteringsverket ikke vil gi noe merkbar økning på totalt støynivå er det 14 støyutsatte boligbygg ved lokasjon A3 og 17 boligbygg ved lokasjon A1. Forskjellen mellom de to lokasjonene er liten og begge er bedre enn lokasjon A2.
4.3. Støytiltak
Ved å plassere støykilden i området rundt A1 eller A3, som vist i Figur 1, og begrense driftstiden til 8 timer innenfor perioden kl. 07 - 19 vil støy fra knuseverket ikke overskride grenseverdiene, og overskridelsen fra sorteringsverket begrenses til 2-3 dB over grenseverdien for L den .
Dersom driftstid reduseres ytterligere vil støybelastning pr. døgn reduseres (3 dB reduksjon pr.
halvering av driftstid), men dette må da veies opp mot at den totale driftsfasen sannsynligvis forlenges, eventuelt at det må etableres flere anlegg som gjør at nødvendig kapasitet opprettholdes.
Videreført støyvurdering kan gjøres når detaljer om driften er avklart. Dersom det benyttes særlig
støysvakt utstyr eller metode som vesentlig reduserer de beregnede støynivåene ved de nærmeste
boligene kan entreprenør utvide driftstidene dersom grenseverdiene i Forurensningsforskriften
tilfredsstilles.
5. Referanser
[1] “Forskrift om begrensning av forurensning,” Klima- og miljødepartementet, FOR-2004-06-01-931, Jan. 2004.
[2] “NoMeS inkl. databaser for støykilder.,” Kilde Akustikk AS, 2010.
[3] “M-128 Veileder til retningslinje for behandling av støy i arealplanlegging (T-1442/2016),”
Miljødirektoratet, Veileder, 2017.
[4] “Nasjonal Vegdatabank (NVDB). www.vegkart.no. Inneholder data under norsk lisens for offentlige data (NLOD) tilgjengeliggjort av Statens vegvesen.”
[5] “Environmental noise from industrial plants. General prediction method.,” Lydteknisk
Laboratorium, Lyngby, 32, 1982.
Vedlegg A – Lyduttrykk
Veiekurve A
Standardisert kurve som etterlikner ørets følsomhet for ulike frekvenser. Brukes ved de fleste vurderinger av støy. A-kurven framhever frekvensområdet 2000-4000 Hz og demper basslyd.
L pAekvT
Gjennomsnittlig (energimidlet) lydnivå over et visst tidsintervall (T), f.eks. 1 minutt, 30 minutt, 1 time, 8 timer eller 24 timer.
L pAekv12t 07-19 = L d = L dag
A-veiet ekvivalent lydtrykknivå for 12 timers dagperiode (kl. 07-19).
L pAekv4t 19-23 = L e = L evening
A-veiet ekvivalent lydtrykknivå for 4 timers kveldsperiode (kl. 19-23).
L pAekv8t 23-07 = L n = L natt
A-veiet ekvivalent lydtrykknivå for 8 timers nattperiode (kl. 23-07).
L pAekv,drift
A-veiet ekvivalent lydtrykknivå når støykilden er i drift.
L AFmax
A-veid maksimalnivå med tidskonstant Fast 125 ms
L den
A-veid ekvivalent lydtrykknivå med 10 dB tillegg for lyd som opptrer om natten (kl. 23-07) og 5 dB tillegg lyd som opptrer om kvelden (kl. 19-23).
L WA
Et A-veid mål for totalt avstrålt lydenergi fra en lydkilde. Når lydeffekten er kjent, kan man
beregne lydnivået i en ønsket avstand fra kilden, for eksempel i nabobebyggelsen eller inne i et
rom.
