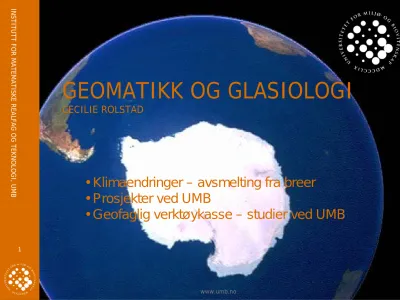

FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
GEOMATIKK OG GLASIOLOGI
CECILIE ROLSTAD
• Klimaendringer – avsmelting fra breer
• Prosjekter ved UMB
• Geofaglig verktøykasse – studier ved UMB
2
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
TEMPERATUR 2090
This display uses data provided by the Community Climate System Model project supported by the Directorate for Geosciences of the National Science Foundation and the Office of Biological and Environmental Research of the U.S. Department of Energy.
Høy befolkningsvekst, middels økonomisk vekst, høyt energiforbruk
dvs. : ”business as ususal”.
3
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Is og brebevegelse i Antarktis
Antarktisiskappa i bevegelse,
tolkninger av observasjoner i satellittbilder
Optisk: synlig, nær-IR, termisk-IR
6
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
“Flow traces” strekker seg nærmere 1000 km innover fra Recovery Glacier sin grunningslinje.
RADARSAT ANTARCTIC MAPPING PROJECT 1997
Is strømmer:
- sediment deformasjon?
- isstrømmer endres (GPR).
7
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Brebevegelse:
Mønstergjenkjenning på sprekk- mønsteret i optiske eller SAR bilder, gjennomsnittshastighet 1 år,
usikkerhet ~10 m
InSAR, relativ hastighet,
gjennomsnittshastighet over 1 til 30 dager,
usikkerhet ~10 mm
8
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
Generering av data: Bunn topografi Hastighet: optisk og InSAR GPR ⇒ GIS
(satellitt bilder for interpolasjon)
(Melvold, K., og Rolstad, C., 2000)
9
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Posisjon av grunningslinje:
InSAR
Optisk (force budget)
Avstand grunningslinje til Isskille er viktigste parameter for isvolumet!
Tilbaketrekking av grunningslinja ved Pine Island Glacier, 1992 til 1996 (Rignot, 1998)
10
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
MODIS image courtesy of NASA's Terra satellite, supplied by Ted Scambos, National Snow and Ice Data Center, University of Colorado, Boulder .
31 januar, 2002 5 mars, 2002
PÅVIRKER ISBREM INNENLANDS ISDRENERING?
TILBAKETREKKING AV GRUNNINGSLINJE?
OPTISKE SATELLITTBILDER: OPPKALVING AV ISBREM
11
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
VOLUMENDRINGER FRA SATELLITT:
RADAR ALTIMETER
1992 – 99, ERS-1/2
Shepherd et al.,
Science 2001
Hvorfor endres isvolumet nå?
- endring av dagens klima?
- tilpasning til tidligere klimaendringer?
- årsvariasjoner i snøakkumulasjon?
- endring av isdrenering?
13
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
SATELLITTDATA TIL MODELLVERIFIKASJON
HASTIGHETSFELT (LANDSAT TM)
OVERFLATEHØYDE/HELNING (ALTIMETER)
(Rolstad, C., 2006)
14
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
GPR DATA TIL MODELLVERIFIKASJON
Modellert temperaturfordeling, temperert bunn
(Rolstad, C., 2006)
15
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Force budget: posisjon av grunningslinja,
isbremmens påvirkning på bevegelsen av den grunnede isen.
(Rolstad, C., I.M. Whillans, J.O. Hagen, E. Isaksson, 2000)
Hastigheter fra satellitt bilder
Overflate helninger fra GPS
Istykkelse fra GPR
16
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
INSAR: HASTIGHETSFELT, PINE ISLAND GLACIER
GROUND PENETRATING RADAR: BUNNTOPOGRAFI/SEDIMENTER OBSERVED GROUNDINGLINE RETREAT AND ICE THINNING
(Rolstad, C., D.G. Vaughan and A. Shepherd, 2002)
17
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Høyde Istykkelse
Strain rate Beregnede tillatte målefeil
Jutulstraumen dreneringsområde,
fra isskille til grunningslinja.
18
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
Sannsynlighet for at havnivå skal øke med mer enn 1 m per 100 år de neste 200 år pga. nedsmelting av iskappa i Vest-Antarktis er på 5 % (Vaughan and Spouge, 2002).
Smelter isen?
Sannsynlighet for at havnivå skal øke med mer enn 1 m per 100 år de neste 200 år pga. nedsmelting av iskappa i Vest-Antarktis er på 5 % (Vaughan and Spouge, 2002).
Vi trenger tidsserier med satellittobservasjoner - istykkelse
- oppkalving av isbremmer - hastighetsfelt
- posisjon av grunningslinje
- Oppkalving av isbremmer vil ikke påvirke drenering av Jutulstraumen, DML
- Modellering viser at området er i balanse i forhold til siste istids endringer
Det internasjonale polaråret (IPY) 2007- 2008: Glaciodyn
Foto: Monica Sund
Prosjekter UMB
20
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
• Prof. J. Oerlemans (Utrecht University, The Netherlands) Prof. J. O. Hagen (UiO, Norway)
• Varighet: 2007 til 2010
• Det internasjonale Glaciodyn prosjektet har medlemmer fra 17 land
• Det norske Glaciodyn prosjekt:
NP International partners:
NVE University of Utrecht, NL, (IMAU) Prof. Oerlemans.
UiO University of Silesia, PL, (USi). Prof. Jania
UMB University of Cambridge, UK,(SPRI), Prof. Dowdeswell UNIS University of Alberta,CA (UA), Prof. Sharp
NORUT IT University of Maine, USA (UMa), Dr. Hamilton Iowa State University, USA, (ISU), Prof. Iverson
University of Bristol, UK (UB), Prof. Bamber and Wadham University of Swansea, UK (USw) Dr. Adalgeirsdottir.
University of Innsbruck, A (UI) Dr. Obleitner.
Pennsylvania State University, USA, Dr. Anandakrishnan.
University of Uppsala, S (UU) Dr.Pohjola.
21
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
BREER - FELTARBEID
Alaska, the Canadian Arctic, Greenland, Iceland, Svalbard, northern Scandinavia, and the Russian Arctic.
SVALBARD: AUSTFONNA OG KRONEBREEN/KONGSVEGEN
FASTLANDET: ENGABREEN OG LANGFJORDJØKULEN
22
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
HOVEDMÅL FOR NORGES BIDRAG
Quantify current mass budget of each glacier, including calving where applicable.
Test and develop a new model of calving processes.
Develop numerical models, incorporating improved sliding and calving functions.
Predict future glacier response to a range of climate change
scenarios.
23
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
DEL-PROSJEKTER
WP 1 Mass balance, geometry and bed topography WP 2 Remote sensing
WP 3 Subglacial processes
WP 4 Calving processes
WP 5 Modeling
24
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
KONGSVEGEN/KRONEBREEN SVALBARD
TERRESTRISK FOTOGRAMMETRI
25
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
HVEM ER DETTE?? PhD student Monica Sund, UNIS
Terrestrisk fotogrammetri - kalvings lov Kronebreen
26
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
Bakkebasert interferometrisk radar ISPAS – IMT,
Måleperiode 29 aug. – 2 sept. 2007
Test av måleinstrumentering - støttet av Innovasjon Norge Ca 45 timer målinger med radar (HH,VH,VV)
Ca 45 timer med video
Daglige innmålinger av avstanden til utvalgte punkter på
Kronebreen med laser
27
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Radar
FMCW
Frekvens 5.75 GHz Oppløsning 1 m
Antennelobe 9 grader Polarisasjon HH,VV,VH Uteffekt 0.01 W
Tid mellom målinger 0.5 s
28
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
Laser avstandsmålinger
29
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Måleområde
30
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
Test av polarisasjon
HH VH VV
31
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Radar målinger av Kronebreen
29 – 30 aug. 2007
32
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
Identifikasjon av kalving
10.08.31
10.09.01 10.09.31
10.10.01
33
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Interferometriske målinger 29 – 30 aug. 2007
4036 – 4039 m 4190 & 4192 m
Hastighet ca 2.7 m pr. døgn Hastighet ca 2.5 m pr. døgn
34
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
Ekspedisjonskunstner
Siri Kollansrud
35
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Terrestrial photogrammetry
- velocity - topography
PhD student Anne Chapuis, IMT, UMB
Numerical ice flow modelling Kronebreen - Holtedalsfonna
36
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
UPDATING NORTH ATLANTIC GLACIER LENGTH RECORDS FROM OPTICAL SATELLITE IMAGES
C. Rolstad, Norwegian University of life sciences, cecilie.rolstad@umb.no
J. Oerlemans, IMAU, Utrecht University, J.oerlemans@phys.uu.nl
37
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Oerlemans, Science 2005
REKONSTRUKSJON AV TEMPERATUR FRA ÅR 1600 TIL 2000
GEOMATIKK OG GLASIOLOGI: GEO FORUM 2006
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
Landsat 7 ETM+
Jan Mayen 13 Sept 2002
39
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
SLAKBREEN SVALBARD
40
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
Mass and energy balance measurements and modeling. Jan Mayen
PhD student John Hulth, IMT, UMB
41
FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
Geodetic mass balance Western Svartisen 1968, 1985 and 2002.
Photogrammetry: new terrainmodel from 2002 aerial photos.
Master student Torborg Haug, strain net (May-June 2007)
(UMB – NVE)
42
INSTITUTT FOR MATEMATISKE REALFAG OG TEKNOLOGI, UMB
www.umb.no
www.sarepta.org
43
