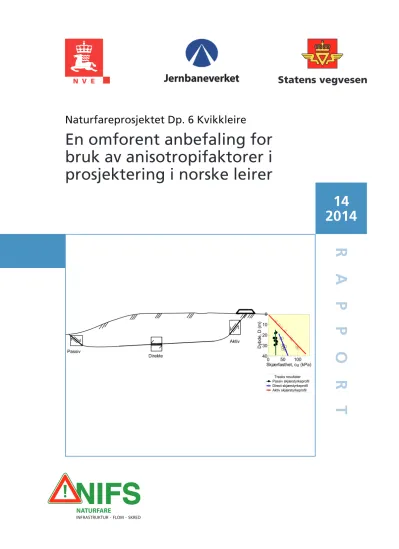

RAPPOR T
2014 14
Naturfareprosjektet Dp. 6 Kvikkleire
En omforent anbefaling for
bruk av anisotropifaktorer i
prosjektering i norske leirer
Naturfareprosjektet: Delprosjekt Kvikkleire
En omforent anbefaling for bruk av
anisotropifaktorer i prosjektering i norske leirer
Norges vassdrags‐ og energidirektorat i et samarbeid med Statens vegvesen og Jernbaneverket
2014
Rapport nr. 14/2014
En omforent anbefaling for bruk av anisotropifaktorer i prosjektering i norske leirer
Utgitt av: Norges vassdrags‐ og energidirektorat i et samarbeid med Statens vegvesen og Jernbaneverket
Utarbeidet av arbeidskomiteen:
Vikas Thakur, Statens vegvesen Vegdirektoratet Frode Oset, Statens vegvesen Vegdirektoratet Margareta Viklund, Jernbaneverket
Stein‐Are Strand, NVE Vidar Gjelsvik, NGI Stein Christensen, SINTEF
Odd Arne Fauskerud, Multiconsult AS Dato: 30.01.2014
Opplag: P.O.D.
ISBN: 978‐82‐410‐0962‐4
Avrop:
ADP‐analyse brukes i stor grad ved stabilitetsanalyse av udrenerte situasjoner ved geoteknisk prosjektering. I utgangspunktet baseres skjærfasthetens anisotropi på laboratorieforsøk på prøver fra det aktuelle stedet. Utviklingen over tid har vært slik at det benyttes erfaringsbaserte verdier for anisotropiforhold i mange tilfeller, ofte med mangelfulle referanser til empiriske korrelasjoner. Med dette som utgangspunkt ønsker vi å tildele et oppdrag med NGI, SINTEF og Multiconsult gjennom rammeavtalen med Naturfareprosjektet. Oppdraget er å gi en omforent anbefaling for bruk av anisotropiforhold basert på erfaringsverdier. I tillegg til blokkprøvedata i de ulike leirer, må NIFS rapporter; 75‐2012, 41‐2013 og 55‐2013 som er tilgjengelige på www.naturfare.no være basis i dette oppdraget.
Oppdraget må gjennomføres av en arbeidsgruppe bestående av nøkkelpersoner fra NGI, SINTEF og Multiconsult i tillegg til en representant fra henholdsvis SVV (Frode Oset), NVE (Stein‐Are Strand) og Jernbaneverket (Margareta Viklund). Arbeidsgruppen blir ledet av NIFS (Vikas Thakur), og den trenger anslagsvis to‐tre arbeidsmøter for å gjennomføre oppdraget.
Emneord: anisotropi, sprøbruddmateriale, stabilitetsberegninger, anbefalinger
Innhold
1 Bakgrunn ... 4
2 Skjærfasthetsanisotropi ... 4
3 Datagrunnlag og korrelasjoner ... 5
3.1 Datagrunnlag ... 5
3.2 Valg av korrelasjonsparametre ... 5
4 Omforent anbefaling ... 8
5 Forutsetninger for anbefalte ADP – faktorer ... 9
5.1 Prinsipper for valg av nivå ... 9
5.2 Sensitiv vs. ikke sensitiv leire ... 10
5.3 Betydning av ADP – faktorer i stabilitetsberegning ... 10
5.4 Gyldighet ... 12
6 Referanser ... 12
Vedlegg A: Notat fra NGI ... 14
Vedlegg B: Notat fra Multiconsult ... 24
Vedlegg C: Notat fra SINTEF ... 28
1 Bakgrunn
ADP‐analyse brukes i stor grad ved stabilitetsanalyse av udrenerte situasjoner ved geoteknisk prosjektering. I utgangspunktet baseres skjærfasthetens anisotropi på laboratorieforsøk av prøver fra det aktuelle stedet. Det er ulik praksis for konsulenter når det gjelder bruk av anisotropiforhold i stabilitetsberegninger, men utviklingen over tid har vært slik at det benyttes erfaringsbaserte verdier i mange tilfeller, ofte med mangelfulle referanser til empiriske korrelasjoner. Gjennom Naturfareprosjektet (NIFS) er det derfor uttrykt et behov for å etablere føringer for en omforent anbefaling/praksis som kan brukes av prosjekteringsmiljøet.
Arbeidet er utført gjennom en arbeidsgruppe med representanter fra NIFS‐etatene, NGI, SINTEF og Multiconsult;
Vikas Thakur, Statens vegvesen Vegdirektoratet
Frode Oset, Statens vegvesen Vegdirektoratet
Margareta Viklund, Jernbaneverket
Stein‐Are Strand, NVE
Vidar Gjelsvik, NGI
Stein Christensen, SINTEF
Odd Arne Fauskerud, Multiconsult AS
Gruppen har tatt utgangspunkt i rapport /1/ utarbeidet av samarbeidsgruppen SINTEF/Multiconsult i regi av NIFS‐prosjektet samt workshop /2/ som ble holdt april 2013. I tillegg er data fra NGIs blokkprøvedatabase /3/ benyttet.
2 Skjærfasthetsanisotropi
Anisotropi betyr at et materiale har ulike fysiske egenskaper i forskjellige retninger. Anisotrop skjærfasthet i leire er relatert både til den anisotrope spenningstilstanden in‐situ i jordvolumet, til spenningshistorie og en orienteringseffekt (mineralogi/avsetningshistorie). Det vil si at udrenert skjærfasthet av leire er avhengig av hvilken retning tøyningsendringen i leira får i forhold til retning på in‐situ spenninger/spenningshistorie og i forhold til lagringsstrukturen for leirmineralene.
Lavplastiske leirer, slik som de fleste norske leirer med sprøbruddegenskaper, utviser generelt større anisotropi enn høyplastiske leirer. Ved bestemmelse av representative verdier for udrenert skjærfasthet (cu) i leirer med sprøbruddegenskaper, og ved anvendelse av disse i beregningsmodeller, er det derfor særlig viktig å ta hensyn til skjærfasthetsanisotropien slik at tilgjengelig skjærfasthet langs kritisk glideflate blir modellert riktig.
Den anisotrope belastningstilstanden i en skråning vises i Figur 1 som en aktiv‐, direkte og passiv spenningstilstand langs en skjærflate, samt med typisk fasthetsprofil. For en gitt leire, er udrenert skjærfasthet under aktiv tilstand (cuC) alltid høyere enn direktetilstanden (cuD) og passivtilstanden (cuE) . Skjærfastheten i passiv tilstand vil alltid være lavest.
Figur 1: Anisotrop spenningstilstand i skråninger.
3 Datagrunnlag og korrelasjoner
3.1 Datagrunnlag
Som grunnlag for anbefalingene er NGIs blokkprøvedatabase benyttet, ref./3/. Databasen inneholder prøver fra i alt 14 ulike steder i Norge. Det er utført bestemmelser av 17 cuD/cuC – forhold og 35 cuE/cuC – forhold. 10 cuD/cuC‐verdier har tilhørende verdier for cuE/cuC. I hvert enkelt ADP‐forhold er det benyttet prøver fra eksakt samme dybde, og med samme konsolideringsspenninger. Det er kun benyttet tester i kvalitetsklasse 1 og 2 iht. Lunne et al. (2006), ref./6/. Alle verdier er basert på peak fasthet.
Som arbeidsunderlag har arbeidsgruppen i tillegg sett på erfaringsverdier basert på 54 mm og 75 mm fra Multiconsult. Disse er noenlunde sammenfallende med blokkprøvedatabasen, men viste noe uventet tilsynelatende systematisk lavere anisotropiverdier. På grunn av at disse erfaringstallene er sammenstilt fra prøver ved mange ulike lokasjoner/prosjekter – over flere tiår – har det ikke lykkes på en enkel måte å få fram informasjon om blant annet prøvekvalitet og tøyningsnivå ved uttak av udrenert skjærfasthet.. Dette grunnlaget er derfor ikke benyttet ved uttegning av anbefalte kurver.
3.2 Valg av korrelasjonsparametre
Blokkprøvedatabasen viser generelt stor naturlig variasjon /3/. Dataene viser størst spredning der datagrunnlaget er størst, dvs. for naturlig vanninnhold (w) = 30 – 45 % og plastisitetsindeks (IP) = 5 – 20, det mest typiske området for norske leirer. De relativt få punktene med høyere w og Ip, her kun representert ved Onsøy, blir dermed meget styrende for trendlinjen. Korrelasjonsparametre som er vurdert benyttet er følgende:
Plastisitetsindeksen (IP)
Naturlig vanninnhold (w)
Overkonsolideringsgraden (OCR)
Leirinnhold (< 2µm)
Sensitivitet (St)
Figur 2: Anisotropikorrelasjoner mot jordegenskaper.
ADP‐ forholdet ser ut til å være lite avhengig av OCR, leirinnhold og sensitivitet. Se Figur 2. Som beskrevet i /1/ er IP påvirket av sensitivitet, ved at parameteren har blitt endret (redusert) gjennom utvasking. Dette kan være noe av grunnen til den store spredningen for leirer med høy sensitivitet og lav plastisitet, nemlig at enkelte av disse opprinnelig har hatt høyere IP og oppfører seg deretter. Ved lineær regresjon er korrelasjon mot w og IP ganske lik. Trendlinjen for w synes også i større grad enn IP å være styrt av et fåtall punkter med høyt vanninnhold. Derfor er IP valgt som hovedparameter for korrelasjon ved anbefaling om ADP‐ faktorer. Imidlertid er andre plott også vist, som grunnlag for vurdering.
Figur 3: Plastisitetsindeks IP som funksjon av naturlig vanninnhold w.
4 Omforent anbefaling
Arbeidsgruppens anbefaling er presentert i Figur 4 og tabell 1. Korrelasjonene/anbefalingene kan benyttes dersom det ikke foreligger lokale prøver av god kvalitet. Forutsetningene og gyldighet for den omforente anbefalingen er drøftet i kap. 5.
Figur 4: Omforent anbefaling av anisotropifaktorer (ADP – faktorer).
Ip cuD/cuC cuE/cuC
Ip ≤ 10 % 0,63 0,35
Ip > 10 % 0,63+0,00425*(Ip ‐10) 0,35+0,00375*(Ip ‐10) Tabell 1: Omforent anbefaling av anisotropifaktorer (ADP – faktorer).
OBS: Ip er i % i formlene.
5 Forutsetninger for anbefalte ADP – faktorer
Anbefalinger iht kapittel 4 brukes med følgende forutsetninger:
Stedspesifikke høykvalitetsprøver foreligger ikke
cuC er valgt som en forsiktig anslått middelverdi
Anbefalinger er gjeldende for alle norske leirer (sensitive‐ikke sensitive)
Betydning av ADP‐faktorer på resultat i stabilitetsberegning anses som relativt lavt (variasjon i materialfaktor på 3‐6 %)
5.1 Prinsipper for valg av nivå
Anbefalingen av ADP‐ faktorer er fremkommet ved å veie følgende forhold imot hverandre:
Statistisk variasjon for ikke stedsspesifikke prøver
Premiering for lokal prøvetaking med høy kvalitet
ADP‐ faktorens betydning for beregningsresultatet
Erfaring med dagens praksis
Siden grunnlaget for en generell anbefaling er basert på ikke‐stedsspesifikke prøver, kan det være naturlig å bygge inn noe konservatisme i anbefalte verdier. Dette er både for å ta høyde for statistisk variasjon, og for å premiere lokal prøvetaking med høy kvalitet. Iht. Eurokode 7 /4/ skal den karakteristiske fastheten velges som "et forsiktig anslag for den verdien som har betydning for grensetilstanden", i dette tilfellet bruddverdi av udrenert fasthet. Hva gjelder fasthetens innvirkning på et beregningsresultat, vil denne avhenge av både valgt cuC, cuD/cuC og cuE/cuC i det
∙ ∙ ∙ (1)
Hvor a, d og p er skjærflatens andel av hhv. aktiv, direkte og passiv sone. Normalt vil cuC være den enkeltparameter som påvirker den gjennomsnittlige skjærfastheten, mest. Derfor anses det mest fornuftig å legge ressurser i å bestemme denne så riktig om mulig, og at ev. incitament for lokal prøvetaking med høy kvalitet knyttes til bestemmelse av cuC. Som ellers i blokkprøvedataene viser ADP‐ forholdene meget stor spredning. Imidlertid vil den gjennomsnittlige fastheten ha langt mindre spredning når cuC først er bestemt og inngår som konstant i ligning (1).
Det legges til grunn at dagens praksis med valg av ADP‐ faktorer (cuD/cuC = 0,6 – 0,7 og cuE/cuC = 0,3 – 0,4) mest sannsynlig ikke har vært direkte årsak til skred eller brudd.
Den samlede vurderingen er at anbefalte ADP‐ faktorer skal ta hensyn til statistisk variasjon, og i mindre grad premiering. Valg av ADP‐ faktorer innenfor rimelige verdier har relativt liten effekt på beregningsresultatet, og bør harmonere med det som normalt benyttes i dagens praksis. Ut i fra dette anbefales ADP‐ faktorer som gir en gjennomsnittlig fasthet noe under en midlere trendlinje, dvs. et forsiktig anslag. Anbefalingene forutsetter at karakteristisk verdi av cuC er valgt som et forsiktig anslått middelverdi basert på blokkprøver eller blokkprøvekorrelasjoner.
5.2 Sensitiv vs. ikke sensitiv leire
Sensitive leirer (St > 15) kan generelt se ut til å plotte noe lavere enn de med lav sensitivitet for OCR på 1 – 2, mens andre plott kan tyde på liten forskjell eller at dette er uttrykk for forskjellig IP. Arbeidsgruppen har ikke funnet grunnlag for å skille mellom kvikk og ikke kvikk leire i forbindelse med ADP‐ faktorer, slik at anbefalingen gjelder generelt.
5.3 Betydning av ADP – faktorer i stabilitetsberegning
I plottet som sammenstiller ADP‐ faktorer korrelert mot Ip er det generelt stor spredning i datagrunnlaget. Spredningen er tilsynelatende størst for de lavplastiske leirene i dataene. Som støtte i vurdering av hvor linje for cuD/cuC og cuE/cuC bør ligge i dette området er det utført en enkel stabilitetsanalyse for et idealisert tilfelle. Det er tatt utgangspunkt i en skråning med H=15 m og skråningshelning 1:4,5. Det er valgt samme materialtype i hele profilet.
I beregningene er ADP‐ faktorene variert som følger:
Beregning cuD/cuC cuE/cuC
1 0,70 0,40
2 0,65 0,33
3 0,60 0,30
Tabell 2:Variasjon av ADP‐ faktorer i beregning
I tillegg til sirkulærsylindrisk glideflate er det lagt inn 3 sammensatte glideflater.
Resultatene fra beregningene er sammenstilt i nedenfor
Glideflate Sirk. Samm1 Samm2 Samm3
M M M M
Beregning
1 (cuD/cuC=0,70 cuE/cuC=0,40) 1,34 1,48 1,56 1,38
2 (cuD/cuC=0,65 cuE/cuC=0,33) 1,29 1,42 1,50 1,32
3 (cuD/cuC=0,60 cuE/cuC=0,30) 1,24 1,37 1,44 1,27
Tabell 3: Partialfaktorer fra beregning 1‐3
Glideflate Sirk. Samm1 Samm2 Samm3
%‐ vis endring M M M M
Beregning
1 (cuD/cuC=0,70 cuE/cuC=0,40) 0% 0% 0% 0%
2 (cuD/cuC=0,65 cuE/cuC=0,33) 3,7% 4,1% 3,8% 4,3%
3 (cuD/cuC=0,60 cuE/cuC=0,30) 7,5% 7,4% 7,7% 8,0%
Tabell 4: Endring i partialfaktor mellom beregning 1 og 2 samt 1 og 3.
Glideflate Sirk. Samm1 Samm2 Samm3
%‐ vis endring M M M M
Beregning
2 (cuD/cuC=0,65 cuE/cuC=0,33) 4,0% 3,6% 4,2% 3,9%
3 (cuD/cuC=0,60 cuE/cuC=0,30)
Tabell 5: Endring i partialfaktor mellom beregning 2 og 3
De enkle beregningene viser at variasjon av ADP ‐ faktorene i området (cuD/cuC=0,65 cuE/cuC=0,33) og (cuD/cuC=0,60 cuE/cuC=0,30) gir i størrelsesorden 4 % endring i beregnet partialfaktor. Størrelsen av endringen er et direkte resultat av den relative fordelingen mellom aktiv, direkte og passiv sone for glideflatene. Glideflater med mindre andel i aktiv sone i forhold til direkte (og passiv) vil da selvsagt kunne få større endring i partialfaktor. Dette illustreres i eksempelet over ved at glideflate 2, som har minst andel i aktiv sone (Samm2) har den største endringen. I et tenkt tilfelle med en meget langstrakt glideflate der aktiv og passiv sone vil være veldig små i forhold til området som ligger på direkte skjær, vil en kunne få større utslag ved variasjon av ADP‐forhold.
Erfaringer fra praktiske eksempler viser tilsvarende variasjoner (4‐5 % endring) med tilsvarende variasjon av ADP‐ forhold.
For stabilitetsanalyser i skråninger vil den passive sonen normalt sett utgjøre en liten andel av glideflaten. For langstrakte skråninger vil andelen av skjærflaten som ligger i området for direkte skjær kunne utgjøre hoveddelen av skjærflaten.
Med dette som utgangspunkt, vil det normalt sett – gitt at uttak av karakteristisk aktiv cuC er viet tilstrekkelig oppmerksomhet ‐ være fornuftig å legge mest vekt på valg av riktig nivå for cuD. Den passive skjærfastheten vil relativt sett ha mindre betydning for resultatet av beregningen.
For de fleste praktiske formål vil variasjonsområdet for beregnet partialfaktor med ADP‐ faktorer som valgt for beregning 2 og 3 ligge innenfor 3‐6 % etter vår vurdering.
Figur 5 nedenfor viser utskrift av stabilitetsberegningen.
Figur 5: Utskrift fra stabilitetsberegning.
5.4 Gyldighet
De prinsipper som er fulgt ved anbefaling av ADP‐ faktorer anses å være noenlunde allmenngyldige, og bør kunne benyttes generelt. Imidlertid er det god grunn til å mane til større forsiktighet ved tiltak som medfører forverring av dagens sikkerhet enn ved forbedring. Normalt vil karakteristisk verdi av cuC ha størst betydning for resultatet, og derfor ha størst fokus.
6 Referanser
/1/ NIFS rapport 75 (2012). Bruk av anisotropiforhold i stabilitetsberegninger i sprøbruddmaterialer. ISBN 978‐82‐410‐0863‐4. www.naturfare.no
/2/ NIFS rapport 55 (2013). Workshop om bruk av anisotropi ved stabilitetsvurdering i sprøbruddmaterialer. ISBN 978‐82‐410‐0925‐9. www.naturfare.no
/3/ NIFS rapport 41 (2013). State‐of‐the‐art: Blokkprøver. ISBN 978‐82‐410‐0910‐5.
www.naturfare.no
/4/ Norsk Standard NS‐EN 1997‐1:2004+NA:2008. Eurokode 7: Geoteknisk prosjektering Del 1:
Allmenne regler.
/5/ NGF: Melding nr. 2 Utgitt 1982, revidert 2011. Veiledning for symboler og definisjoner i geoteknikk. Identifisering og klassifisering av jord.
/6/ Lunne, T., Berre, T., Andersen, K.H., Strandvik, S. & Sjursen, M. 2006. Effects of sample disturbance and consolidation procedures on measured shear strength of soft marine Norwegian clays. Canadian Geotechnical Journal, 43, pp 726‐750.
Vedlegg
A. Notat fra NGI
B. Notat fra Multiconsult C. Notat fra SINTEF
Vedlegg A: Notat fra NGI
Vedlegg B:
Notat fra Multiconsult
01 24.01.2014 Innarbeidet notat i standardmal Multiconsult OAF OAF OAF
00 18.11.2013 Oversendelse til arbeidsgruppe IDH/OAF IDH OAF
REV. DATO BESKRIVELSE UTARBEIDET AV KONTROLLERT AV GODKJENT AV
MULTICONSULT | Nedre Skøyen vei 2 | Postboks 265 Skøyen, 0213 Oslo | Tlf 21 58 50 00 | multiconsult.no NO 910 253 158 MVA
TEKNISK NOTAT ‐ ARBEIDSDOKUMENT
OPPDRAG NIFS Naturfare – infrastruktur, flom og skred Delprosjekt 6: Kvikkleire
En omforent anbefaling for bruk av
anisotropifaktorer i prosjektering i norske leirer
DOKUMENTKODE 415559‐RIG‐NOT‐002
EMNE Betydning av ADP‐faktorer i stabilitetsberegning ‐ eksempel
TILGJENGELIGHET Åpen
OPPDRAGSGIVER Statens vegvesen, Jernbaneverket, NVE OPPDRAGSLEDER Odd Arne Fauskerud
KONTAKTPERSON Vikas Thakur SAKSBEH Odd Arne Sørlien
Fauskerud
KOPI ANSVARLIG ENHET 1012 Oslo Geoteknikk
Bygg & Infrastruktur
SAMMENDRAG
Foreliggende notat sammenstiller resultater fra stabilitetsberegninger på et idealisert eksempel. Hensikten med beregningene er å belyse i hvor stor grad variasjon av ADP‐faktorer innenfor «normalt» variasjonsområde gir utslag i beregnet sikkerhet for utvalgte glideflater.
1 Innledning
I plottet som sammenstiller ADP‐ faktorer korrelert mot Ip er det generelt stor spredning i datagrunnlaget. Spredningen er tilsynelatende størst for de lavplastiske leirene i dataene. Som støtte i vurdering av hvor linje for cuD/cuC og cuE/cuC bør ligge i dette området er det utført en enkel stabilitetsanalyse i GeoSuite Stabilitet for et idealisert tilfelle. Det er tatt utgangspunkt i en skråning med H=15 m og skråningshelning 1:4,5. Det er valgt samme materialtype i hele profilet og det er i tillegg til sirkulærsylindrisk glideflate lagt inn 3 sammensatte glideflater.
2 ADP‐faktorer i beregning
I beregningene er ADP‐ faktorene variert som følger:
Beregning cuD/cuC cuE/cuC
1 0,70 0,40
2 0,65 0,33
3 0,60 0,30
Tabell 1: Variasjon av ADP‐faktorer i beregning
Anbefaling Anisotropiforhold multiconsult.no Betydning av ADP‐faktorer i stabilitetsberegning ‐ eksempel
415559‐RIG‐NOT‐002 24. januar 2014 / Revisjon 01 Side 2 av 3
3 Resultater
Resultatene fra beregningene er sammenstilt i nedenfor
Glideflate Sirk. Samm1 Samm2 Samm3
M M M M
Beregning
1 (cuD/cuC=0,70 cuE/cuC=0,40) 1,34 1,48 1,56 1,38
2 (cuD/cuC=0,65 cuE/cuC=0,33) 1,29 1,42 1,50 1,32
3 (cuD/cuC=0,60 cuE/cuC=0,30) 1,24 1,37 1,44 1,27
Tabell 2: Partialfaktorer fra beregning 1‐3
Glideflate Sirk. Samm1 Samm2 Samm3
%‐ vis endring M M M M
Beregning
1 (cuD/cuC=0,70 cuE/cuC=0,40) 0% 0% 0% 0%
2 (cuD/cuC=0,65 cuE/cuC=0,33) 3,7% 4,1% 3,8% 4,3%
3 (cuD/cuC=0,60 cuE/cuC=0,30) 7,5% 7,4% 7,7% 8,0%
Tabell 3: Endring i partialfaktor mellom beregning 1 og 2 samt 1 og 3.
Glideflate Sirk. Samm1 Samm2 Samm3
%‐ vis endring M M M M
Beregning
2 (cuD/cuC=0,65 cuE/cuC=0,33)
4,0% 3,6% 4,2% 3,9%
3 (cuD/cuC=0,60 cuE/cuC=0,30)
Tabell 4: Endring i partialfaktor mellom beregning 2 og 3
4 Vurdering
De enkle beregningene viser at variasjon av ADP ‐ faktorene i området (cuD/cuC=0,65 cuE/cuC=0,33) og (cuD/cuC=0,60 cuE/cuC=0,30) gir i størrelsesorden 4 % endring i beregnet partialfaktor. Størrelsen av endringen er et direkte resultat av den relative fordelingen mellom aktiv, direkte og passiv sone for glideflatene. Glideflater med mindre andel i aktiv sone i forhold til direkte (og passiv) vil da selvsagt kunne få større endring i partialfaktor. Dette illustreres i eksempelet over ved at glideflate 2, som har minst andel i aktiv sone (Samm2) har den største endringen. I et tenkt tilfelle med en meget langstrakt glideflate der aktiv og passiv sone vil være veldig små i forhold til området som ligger på direkte skjær, vil en kunne få større utslag ved variasjon av ADP‐forhold.
Erfaringer fra praktiske eksempler viser tilsvarende variasjoner (4‐5 % endring) med tilsvarende variasjon av ADP‐ forhold.
For stabilitetsanalyser i skråninger vil den passive sonen normalt sett utgjøre en liten andel av glideflaten. For langstrakte skråninger vil andelen av skjærflaten som ligger i området for direkte skjær kunne utgjøre hoveddelen av skjærflaten.
Anbefaling Anisotropiforhold multiconsult.no Betydning av ADP‐faktorer i stabilitetsberegning ‐ eksempel
415559‐RIG‐NOT‐002 24. januar 2014 / Revisjon 01 Side 3 av 3
Med dette som utgangspunkt, vil det normalt sett – gitt at uttak av karakteristisk aktiv cuC er viet tilstrekkelig oppmerksomhet ‐ være fornuftig å legge mest vekt på valg av riktig nivå for cuD. Den passive skjærfastheten vil relativt sett ha mindre betydning for resultatet av beregningen.
For de fleste praktiske formål vil variasjonsområdet for beregnet partialfaktor med ADP‐ faktorer som valgt for beregning 2 og 3 ligge innenfor 3‐6 % etter vår vurdering.
Figur 1 nedenfor viser utskrift av stabilitetsberegningen.
Figur 1: Utskrift fra stabilitetsberegning
Vedlegg C:
Notat fra SINTEF1
Forslag til uttak av ADP-parametere
Data fra NGI's blokkdatabase har blitt vurdert for å finne korrelasjoner mellom direkte/aktive og passive/aktive skjærfastheter funnet ved treaksialforsøk utført på opptatte blokkprøver. Det er ikke skilt mellom treaksialforsøk med sensitivitet St≤15 eller St>15.
Korrelasjon av ADP-faktorer mot plastisitetsindeks (Ip)
Figur 1 Skjærfasthetsforhold mot plastisitetsindeks.
Figur 1viser anbefalte kurver for uttak av ADP-faktorene cud/cua og cup/cua.Trendlinjene for cud/cua og cup/cua ligger noe høyere enn de anbefalte kurvene, og gjenspeiler at de anbefalte kurvene er noe konservativ.
Følgende kurver legges til grunn for anbefalingen:
cup/cua = 0,35 for 0 < Ip < 10%
cup/cua = 0,35 for Ip = 10%, økende til 0,5 for Ip = 50%
cud/cua = 0,63 for 0 < Ip < 10%
cud/cua = 0,63 for Ip = 10%, økende til 0,8 for Ip = 50%
SU,P/SU,A= 0.0025Ip+ 0.3568 SU,DSS/SU,A = 0.0046Ip+ 0.5967
0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
0 5 10 15 20 25 30 35 40 45 50
cup/cuacud/cua[‐]
Plastisitetsindeks, Ip(%)
Cup/Cua Cud/Cua
Anbefalt Sup/Sua mot Ip Anbefalt Sud/Sua mot Ip Lineær (Cup/Cua) Lineær (Cud/Cua)
2
Korrelasjon av vanninnhold (w) mot plastisitesindeks (Ip)
Figur 2 Vanninnhold mot plastisitetsindeks
Figur 2 viser vanninnhold (w) mot plastisitetsindeks (Ip) fra treaksialforsøk på blokkprøver. Den anbefalte kurven ligger noe over trendlinjen. Spredningen i måleverdier er stor, spesielt i området Ip<20%.
Følgende kurve er lagt til grunn for anbefalingen:
w = 35% for 0<Ip<10 (denne er nok feil, men er valgt slik for passe med ADP-w) w= 35% for Ip=10 økende til w=75% for Ip=50%
w = 0.9591Ip+ 23.961
0 10 20 30 40 50 60 70 80
0 5 10 15 20 25 30 35 40 45 50
Vanninnhold w (%)
Plastisitetsindeks, Ip(%)
CAUC, CAUE Anbefalt w‐Ip Lineær (CAUC, CAUE)
3
Korrelasjon av ADP-faktorer mot vanninnhold (w)
Figur 3 Skjærfasthetsforhold mot vanninnhold
Figur 3 viser anbefalte kurver for uttak av ADP-faktorene cud/cua og cup/cua.Trendlinjene for cud/cua ligger noe lavere enn den anbefalte kurven for Ip<55% , mens trendlinjen for cup/cua ligger noe høyere enn den anbefalte kurven frem til Ip<65%. Sammen med Figur 2 vil de anbefalte kurvene for cud/cua og cup/cua mot vanninnhold gi kompatibilitet med cud/cua og cup/cua mot plastisitetsindeks.
Følgende kurver legges til grunn for anbefalingen:
cup/cua = 0,35 for 0 <w < 35%
cup/cua = 0,35 for w= 35%, økende til 0,5 for w = 75%
cud/cua = 0,63 for 0 < w < 35%
cud/cua = 0,63 for w = 35%, økende til 0,8 for w = 75%
Kommenterer til anbefalte sammenhenger
Plastisitetsindeksen finnes som differansen mellom flytegrense og utrullingsgrense, Ip=wl-wp. Flyte- og utrullingsgrense vil ikke være avhengig av overkonsolideringsgrad (OCR) i samme grad som vanninnhold (w). Bestemmelse av vanninnhold skjer ved å skjære av en del av utskjøvet 54mm, og strukturen vil være mer eller mindre intakt. Ved bestemmelse av Ip vil strukturen bli ødelagt. Eventuell lagring over tid før bestemmelse av vanninnholdet vil i større grad ha effekt på måleverdien enn det som er tilfelle ved bestemmelse av Ip. Bestemmelse av ADP-forhold ut fra Ip og vanninnhold kan derfor gi forskjellig resultat.
Prosjektgruppen i NIFS anbefaler derfor foreløpig at ADP-forholdene cud/cua og cup/cua bør korreleres mot plastisitetsindeks (Ip).
SU,P/SU,A= 0.0026w + 0.2915
SU,DSS/SU,A= 0.0058w + 0.3988
0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
20 25 30 35 40 45 50 55 60 65 70 75 80
cup/cuacud/cua[‐]
Vanninnhold w (%)
Cup/Cua Cud/Cua
Anbefalt Sup/Sua mot w Anbefalt Sud/Sua mot w Lineær (Cup/Cua) Lineær (Cud/Cua)
Denne serien utgis av Norges vassdrags- og energidirektorat (NVE)
Utgitt i Rapportserien i 2014
Nr. 1 Analyse av energibruk i forretningsbygg. Formålsdeling. Trender og drivere
Nr. 2 Det høyspente distribusjonsnettet. Innsamling av geografiske og tekniske komponentdata
Nr. 3 Naturfareprosjektet Dp. 5 Flom og vann på avveie. Dimensjonerende korttidsnedbør for Telemark, Sørlandet og Vestlandet: Eirik Førland, Jostein Mamen, Karianne Ødemark,Hanne Heiberg, Steinar Myrabø
Nr. 4 Naturfareprosjektet: Delprosjekt 7. Skred og flomsikring. Sikringstiltak mot skred og flom Befaring i Troms og Finnmark høst 2013
Nr. 5 Kontrollstasjon: NVEs gjennomgang av elsertifikatordningen
Nr. 6 New version (v.1.1.1) of the seNorge snow model and snow maps for Norway. Tuomo Saloranta Nr. 7 EBO Evaluering av modeller for klimajustering av energibruk
Nr. 8 Rapport etter ekstremværet Hilde Nr. 9 Rapport etter ekstremværet Ivar
Nr. 10 Kvartalsrapport for kraftmarknaden. 3. kvartal. Ellen Skaansar (red.)v Nr. 11 Energibruksrapporten 2013
Nr. 12 Fjernvarmens rolle i energisystemet
Nr. 13 Naturfareprosjektet Dp. 5 Flom og vann på avveie. Karakterisering av flomregimer. Delprosjekt. 5.1.5 Nr. 14 Naturfareprosjektet Dp. 6 Kvikkleire. En omforent anbefaling for bruk av anisotropifaktorer i prosjektering
i norske leirer
Norges vassdrags- og energidirektorat Middelthunsgate 29
Postboks 5091 Majorstuen 0301 Oslo
Telefon: 09575
Internett: www.nve.no
